Budynek handlowy
Kod: LK-141
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

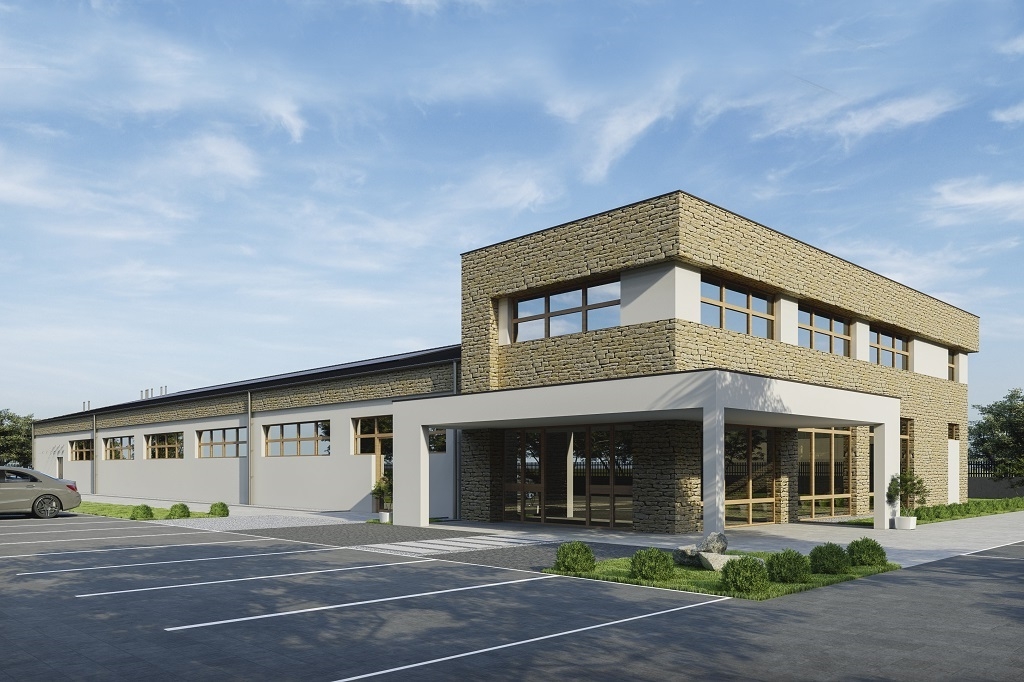

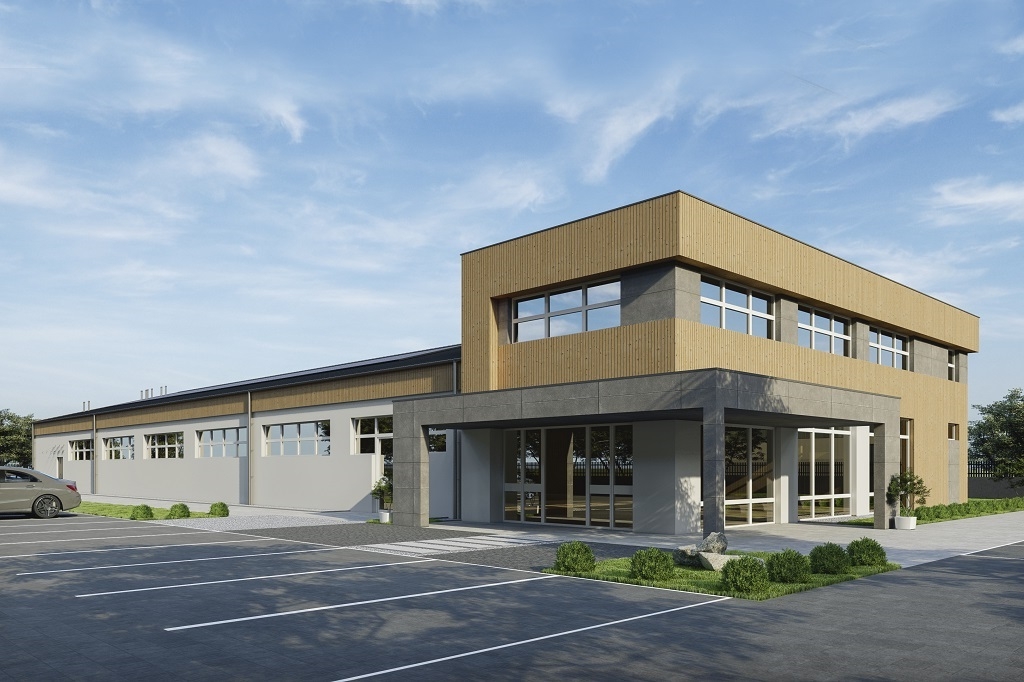

Prezentacja projektu
Opis projektu
LK-141. Projekt sklepu samoobsługowego, projekt marketu, projekt dyskontu, projekt budynku handlowego, projekt pawilonu handlowego, projekt hali sprzedaży, projekt hali magazynowej, projekt hali

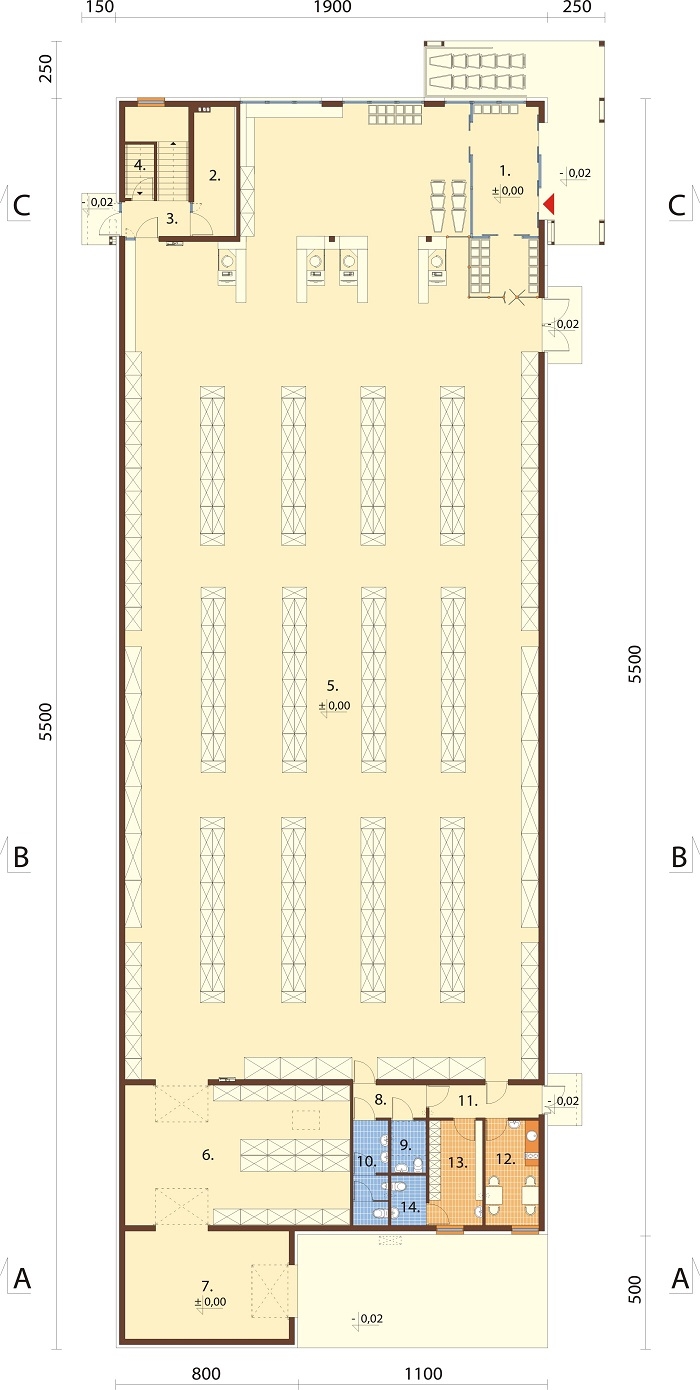

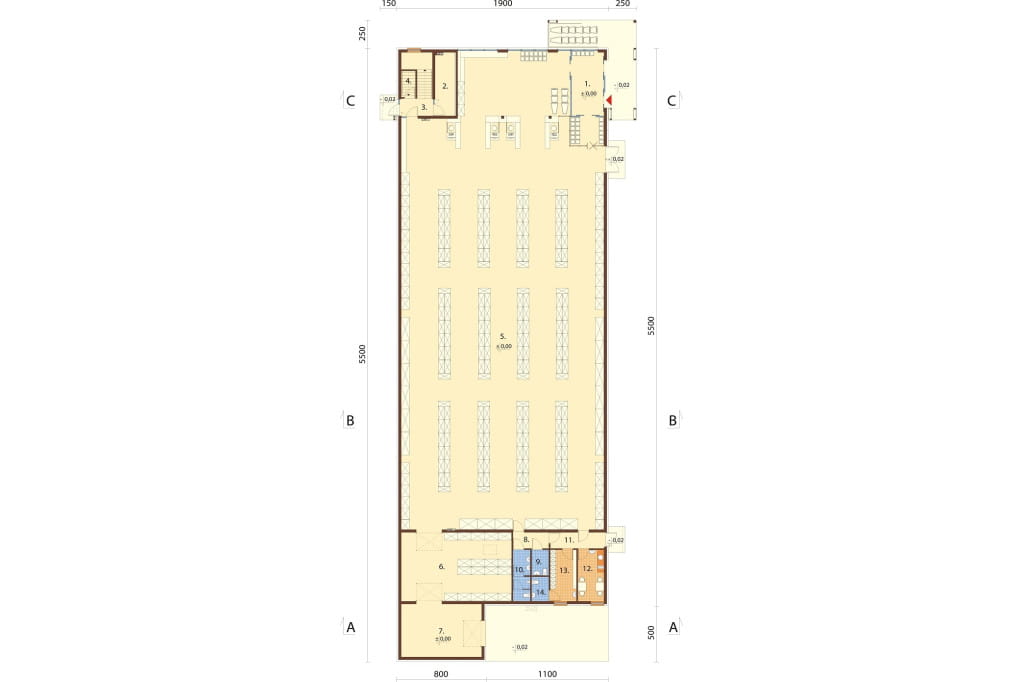

Rzut parteru
PARTER: 907,73 m2
1. Wiatrołap 16,46 m2
2. Pom. techniczne 10,34 m2
3. Kl. schodowa 7,70 m2
4. Serwerownia 2,94 m2
5. Sala sprzedaży 729,86 m2
6. Magazyn towaru 60,66 m2
7. Strefa przyjęcia towaru 33,88 m2
8. Korytarz 4,46 m2
9. WC damskie/dla osób niepełno. 3,41 m2
10. WC męskie+przedsionek 6,82 m2
11. Korytarz 6,74 m2
12. Pokój śniadań 10,58 m2
13. Szatnia personelu 10,63 m2
14. WC personelu 3,25 m2

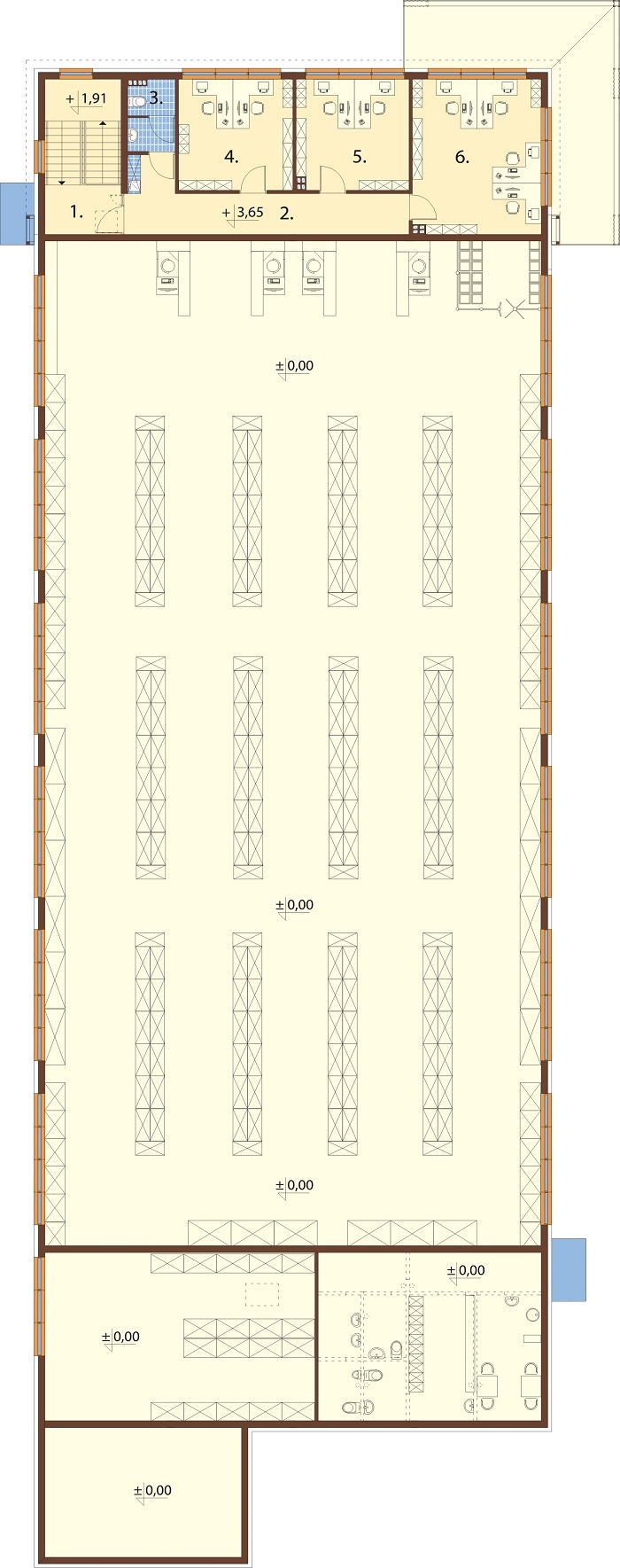

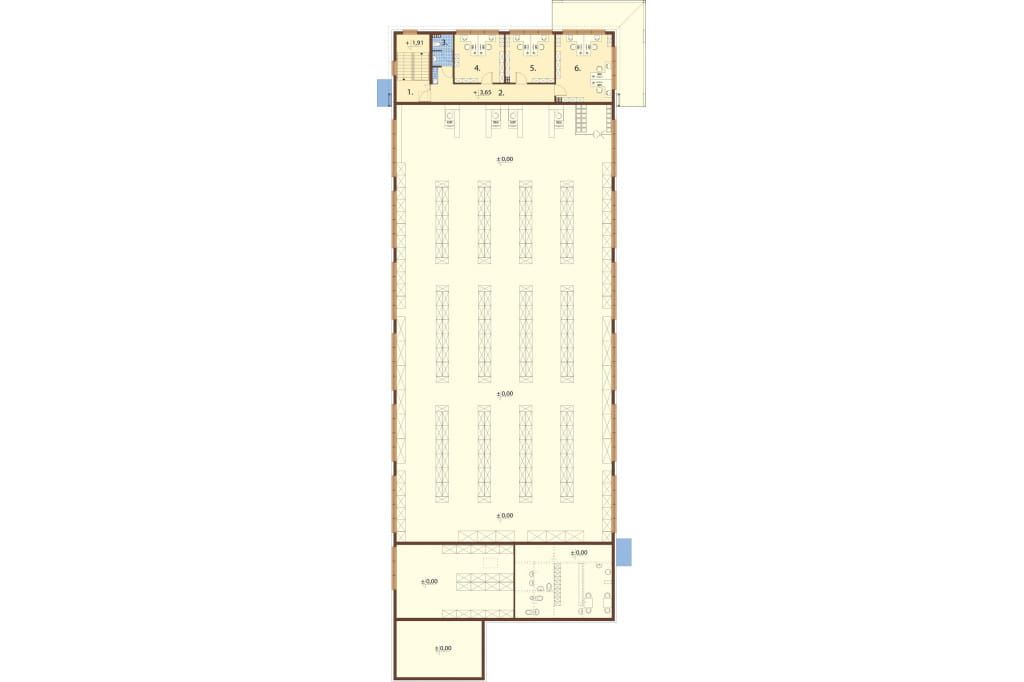

Rzut pierwszego piętra
I PIĘTRO: 93,48 m2
1. Kl. schodowa 12,28 m2
2. Korytarz 17,45 m2
3. WC+przedsionek 4,21 m2
4. Biuro 16,80 m2
5. Biuro 16,38 m2
6. Biuro 26,36 m2

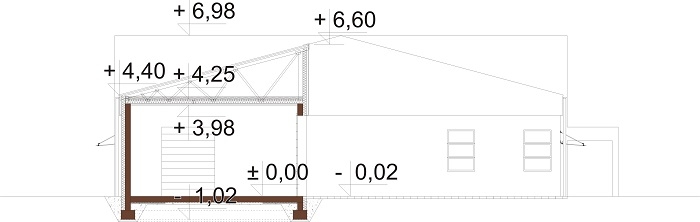

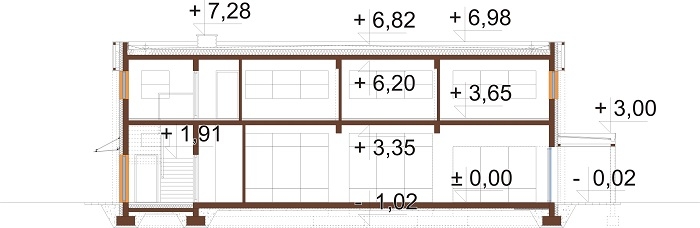

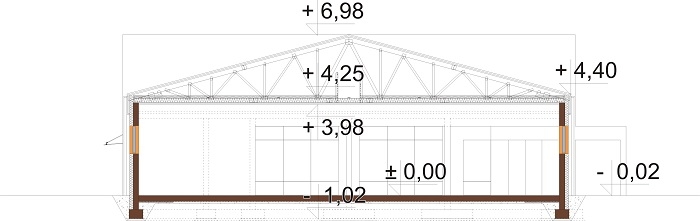

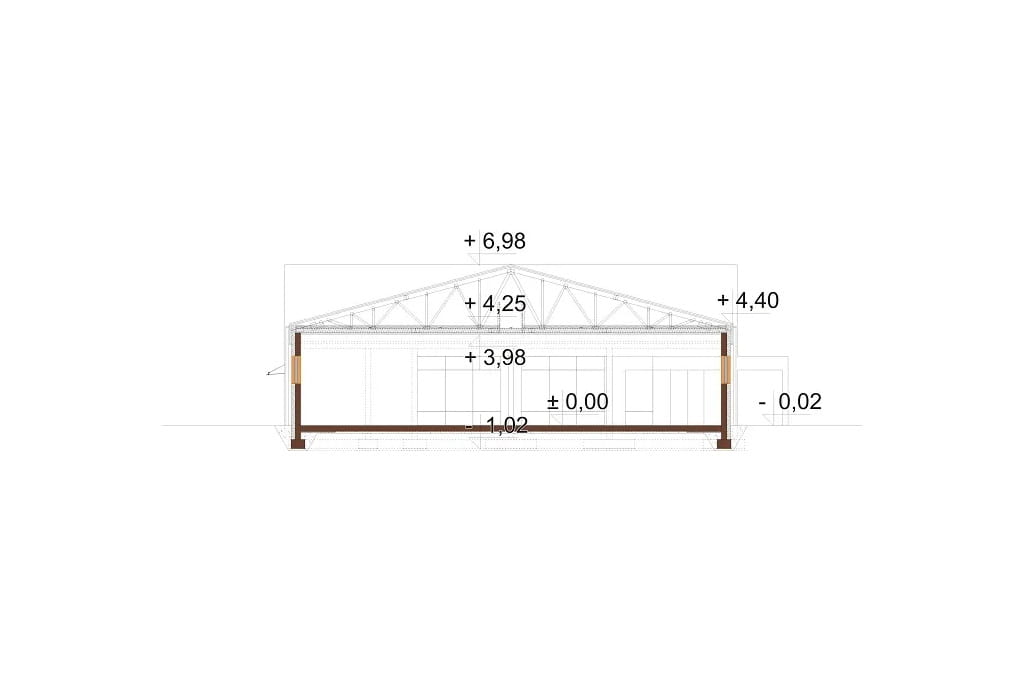

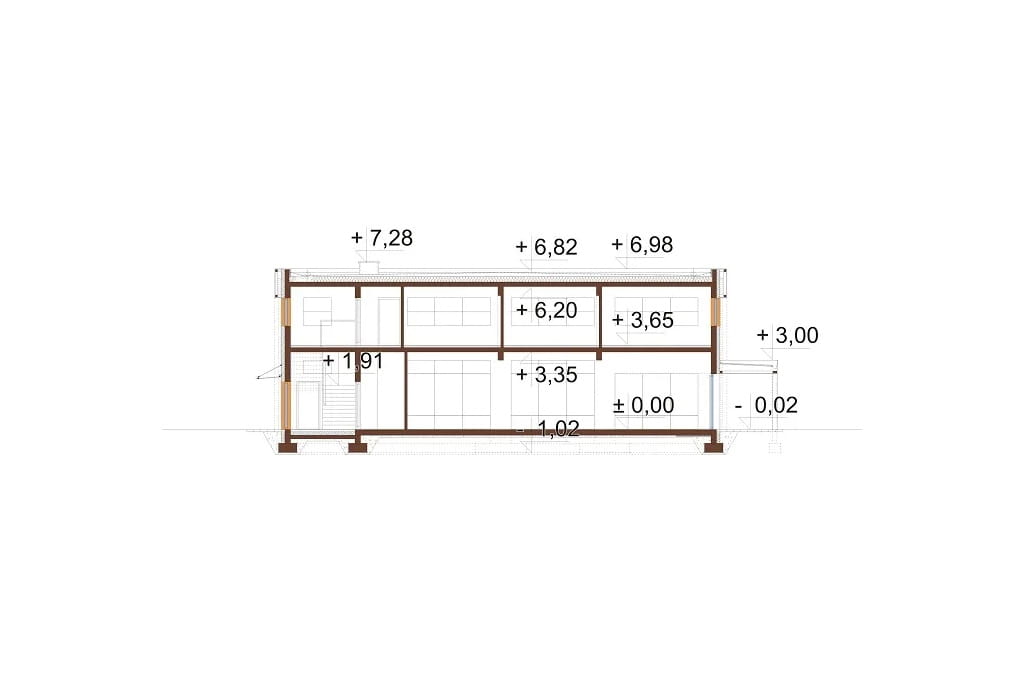

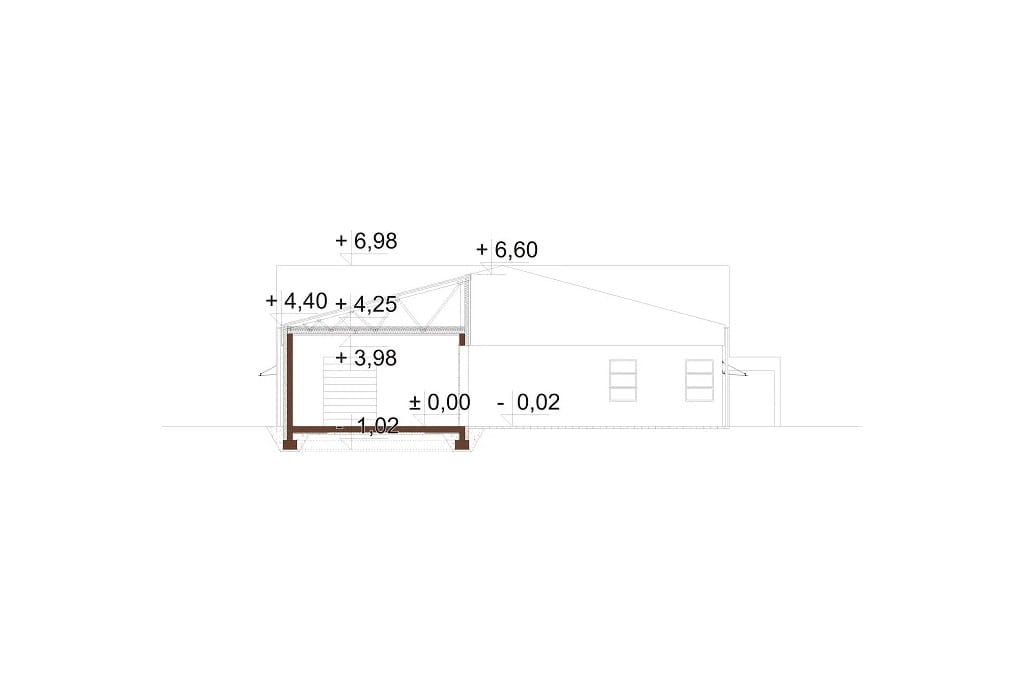

Przekrój

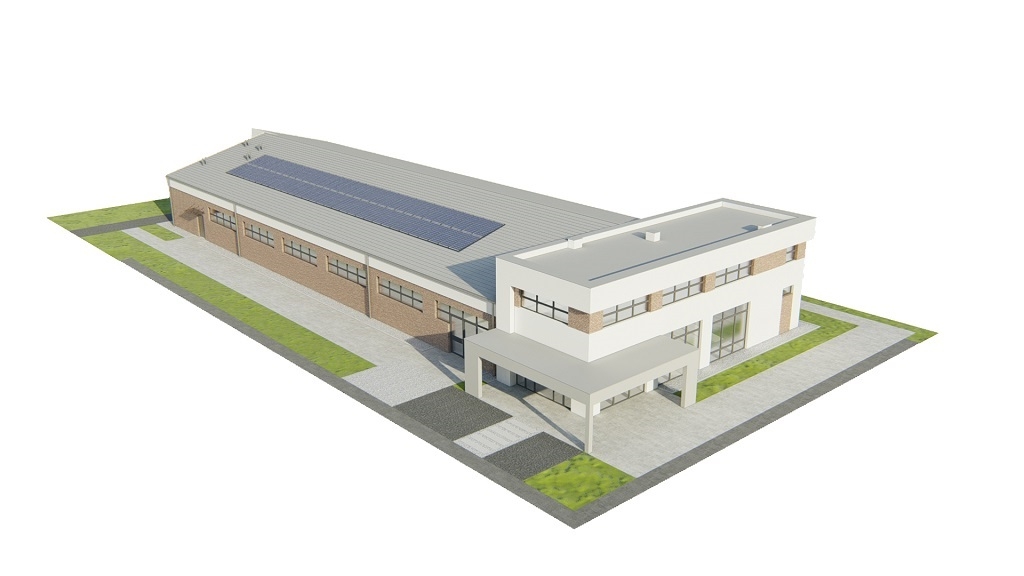

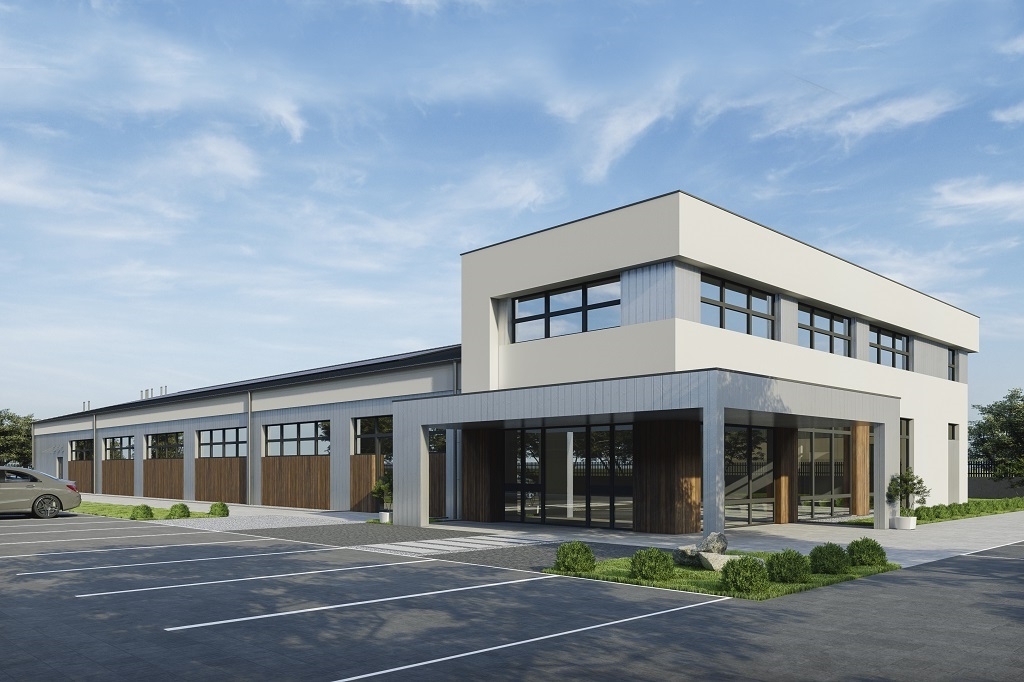

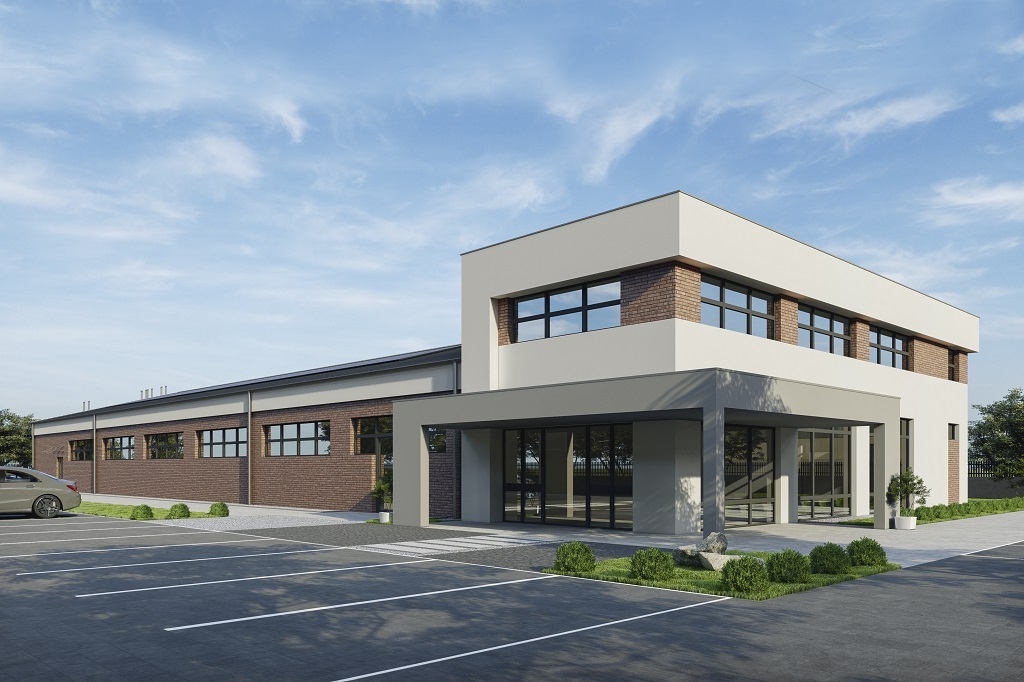

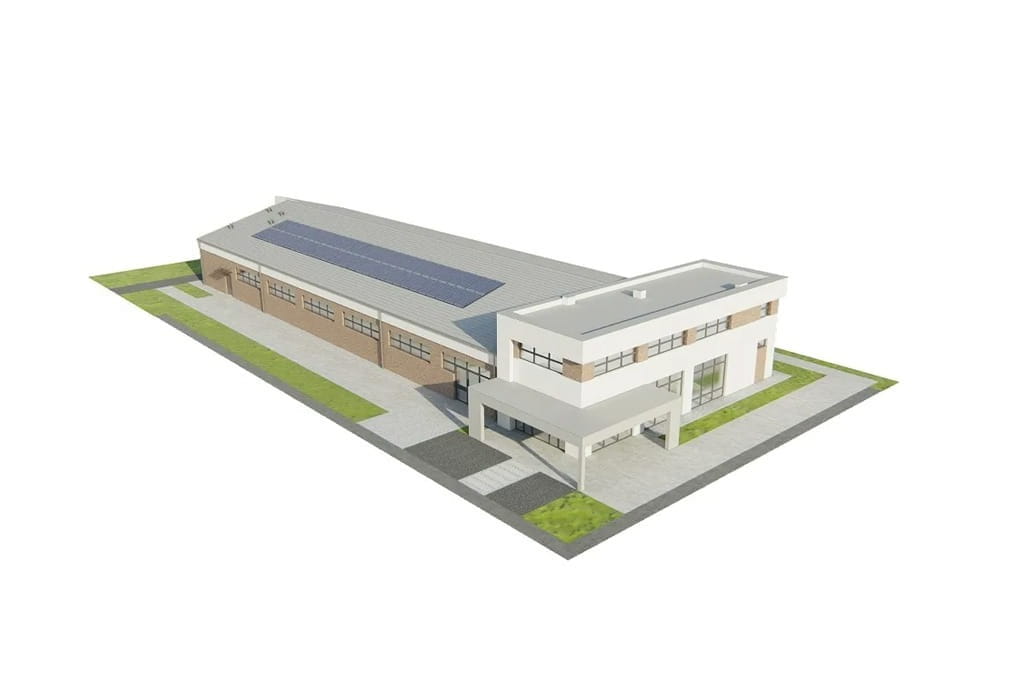

Model 3D

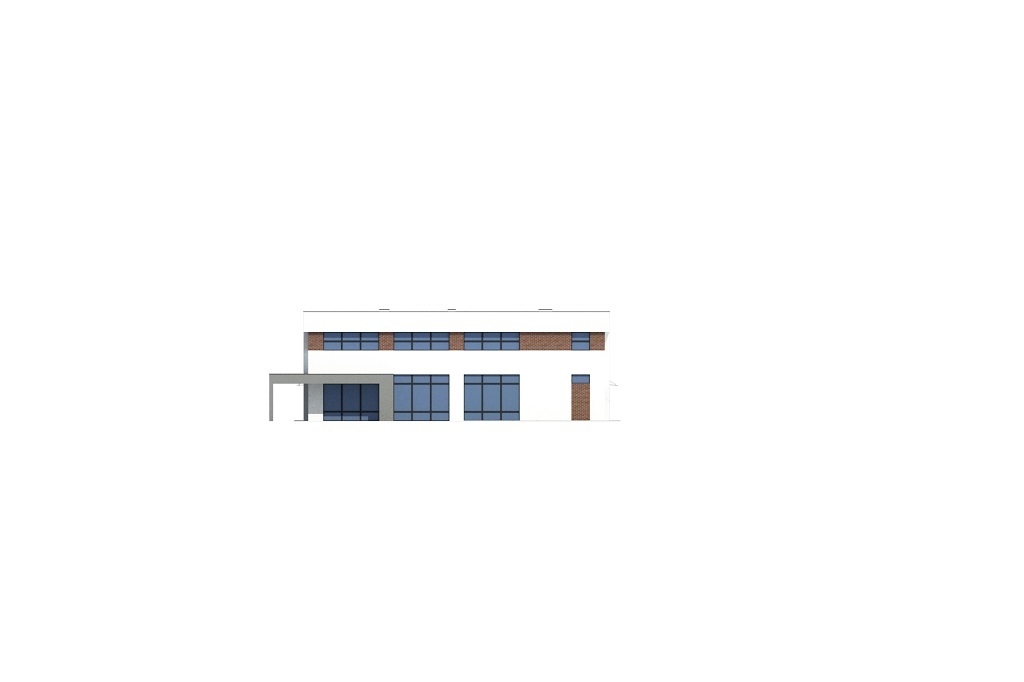

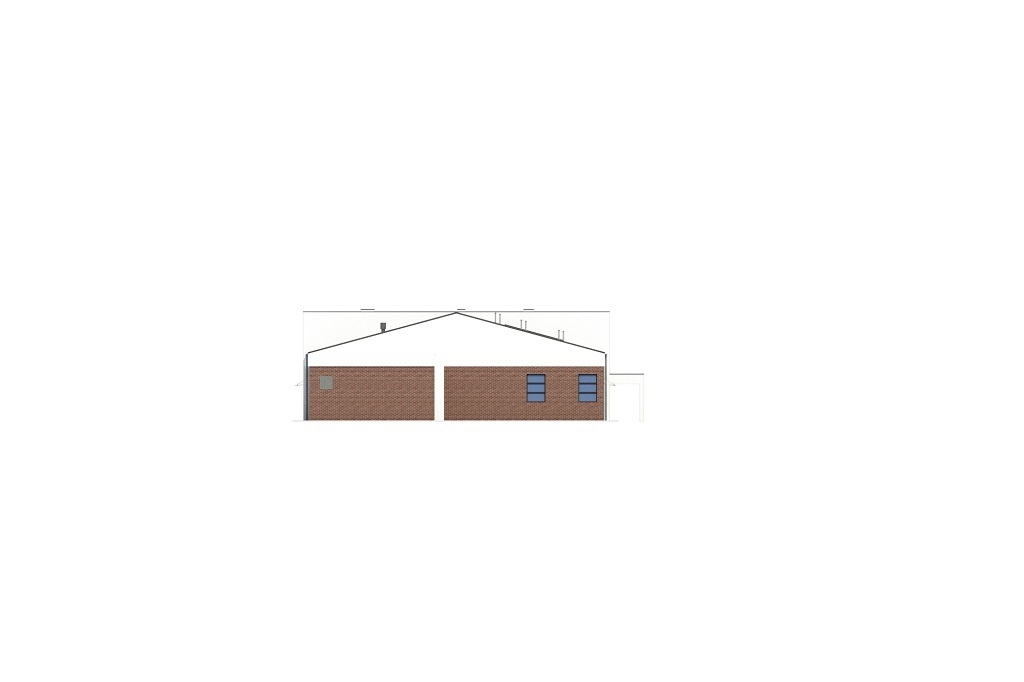

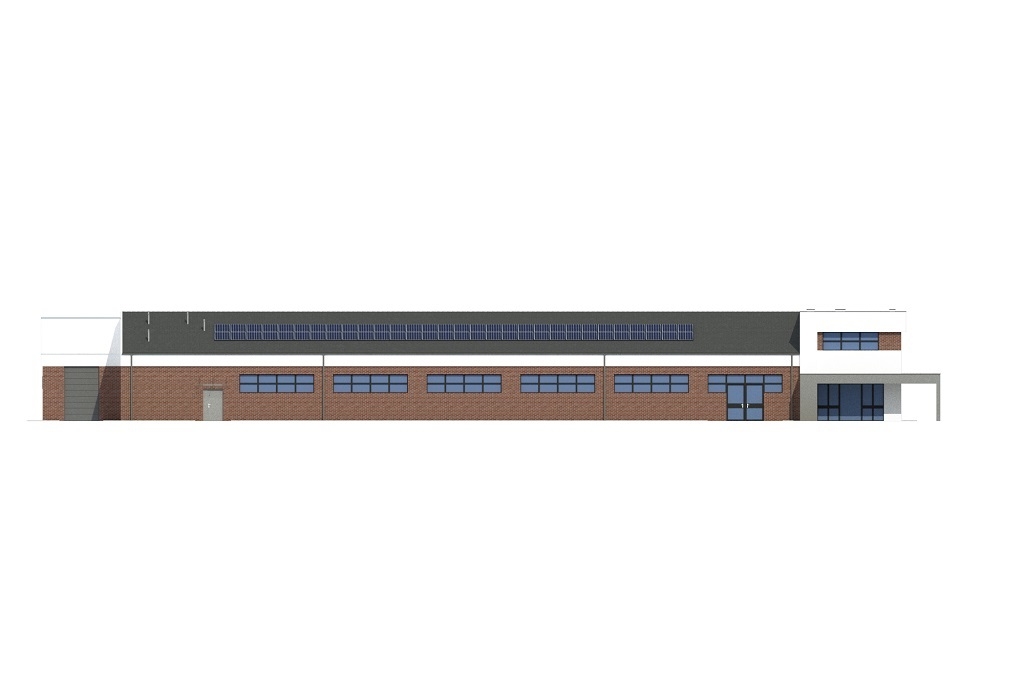

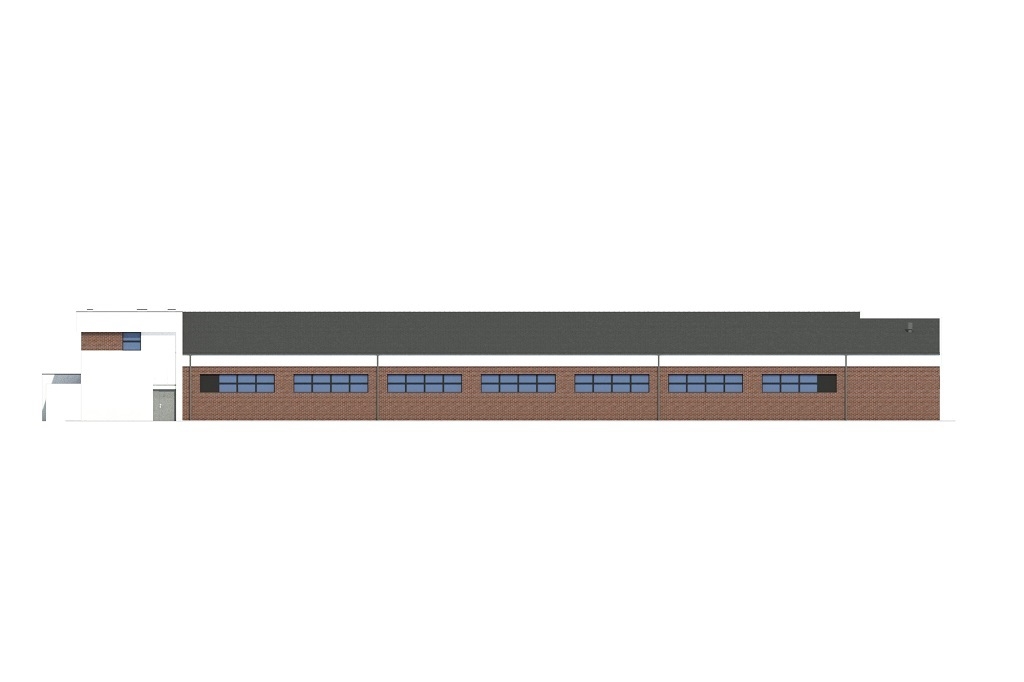

Elewacje
Informacje podstawowe
Projekt budynku handlowego LK-141
Budynek dwukondygnacyjny (parter, I piętro).
Przewidywana maksymalna ilość klientów około 100 osób.
Przewiduje się, że w pokojach biurowych będzie przebywać max 10 pracowników.
Technologia: tradycyjna
Ściany zewnętrzne: bloczek betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 1,5% - 2,3% (w części dwukondygnacyjnej) 15° (w części jednokondygnacyjnej)
Ogrzewanie: pompa ciepła powietrze-woda
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: papa termozgrzewalna (stropodach), blacha dachówkowa (dach dwuspadowy)
Program: wiatrołap, pomieszczenie techniczne, klatka schodowa, serwerownia, sala sprzedaży, magazyn, punkt przyjęcia towaru, WC damskie / dla osób niepełnosprawnych, WC męskie, szatnia personelu + WC oraz pokój śniadań, WC oraz 3 pokoje biurowe.
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 21 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, wentylacja mechaniczna z rekuperacją, klimatyzacja z funkcją ogrzewania)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 6 - 7
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 1037.28
- Powierzchnia zabudowy (m²) 990.00
- Szerokość budynku/krótszy bok (m) 19
- Długość budynku/dłuższy bok (m) 55
- Wysokość budynku (m) 7
- Szerokość działki/krótszy bok (m) 27.00
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 5834.40
- Liczba kondygnacji 2
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 8,62
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 20
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
