Projekt

Budynek handlowy

Kod: K-141
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

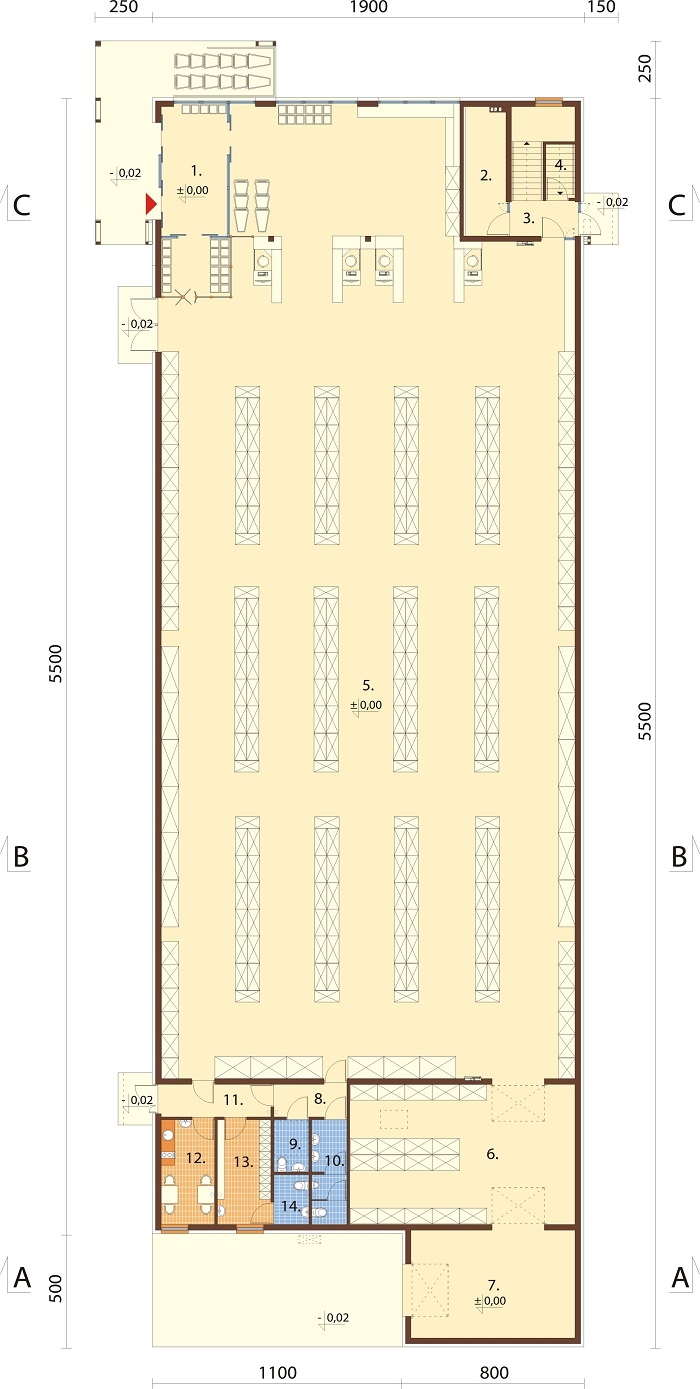

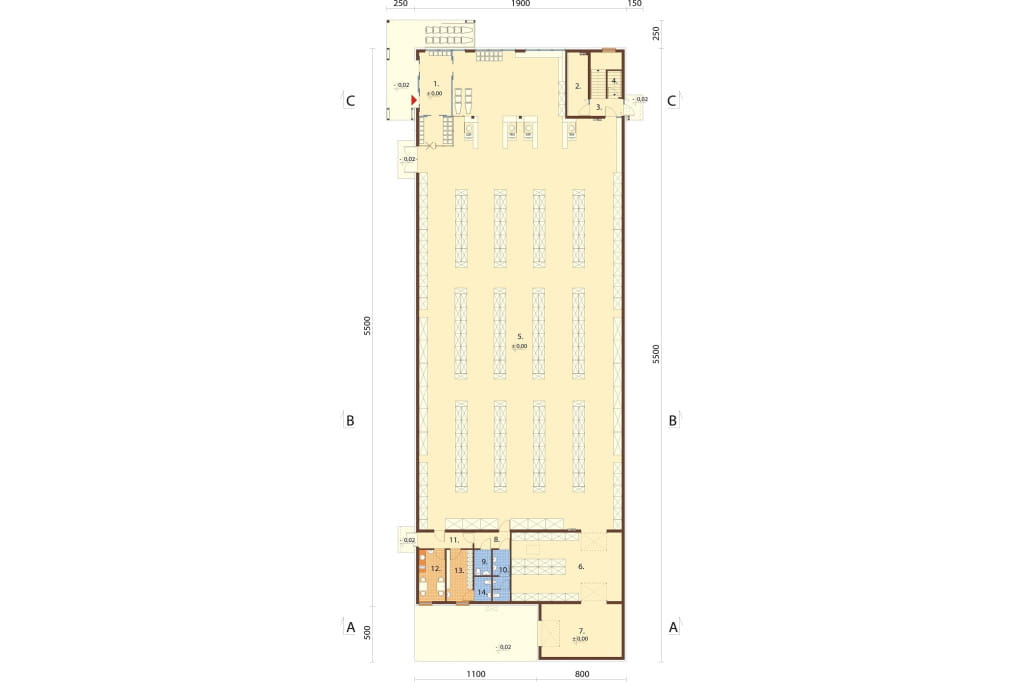

Rzut parteru



Projekt K-141 - rzut

PARTER: 907,73 m2

1. Wiatrołap 16,46 m2
2. Pom. techniczne 10,34 m2
3. Kl. schodowa 7,70 m2
4. Serwerownia 2,94 m2
5. Sala sprzedaży 729,86 m2
6. Magazyn towaru 60,66 m2
7. Strefa przyjęcia towaru 33,88 m2
8. Korytarz 4,46 m2
9. WC damskie/dla osób niepełno. 3,41 m2
10. WC męskie+przedsionek 6,82 m2
11. Korytarz 6,74 m2
12. Pokój śniadań 10,58 m2
13. Szatnia personelu 10,63 m2
14. WC personelu 3,25 m2

Rzut I piętra



Projekt K-141 - rzut

I PIĘTRO: 93,48 m2

1. Kl. schodowa 12,28 m2
2. Korytarz 17,45 m2
3. WC+przedsionek 4,21 m2
4. Biuro 16,80 m2
5. Biuro 16,38 m2
6. Biuro 26,36 m2

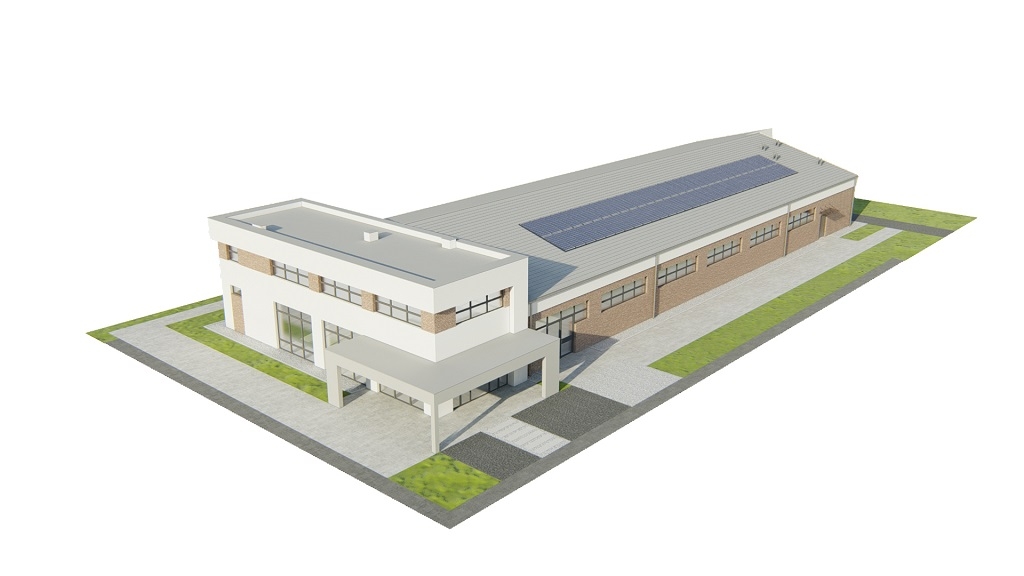

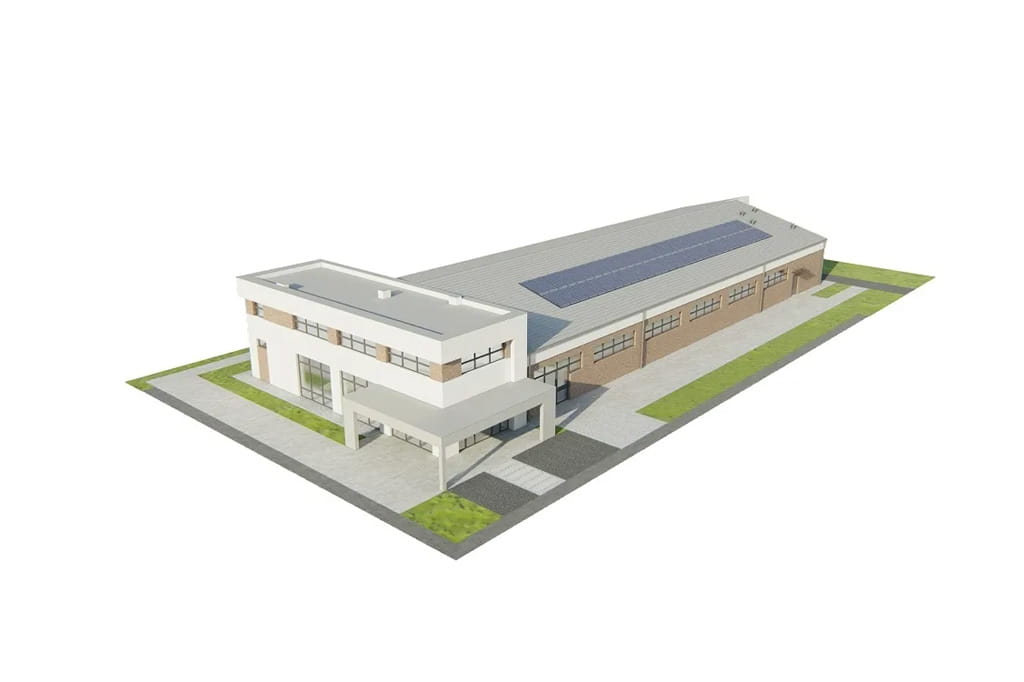

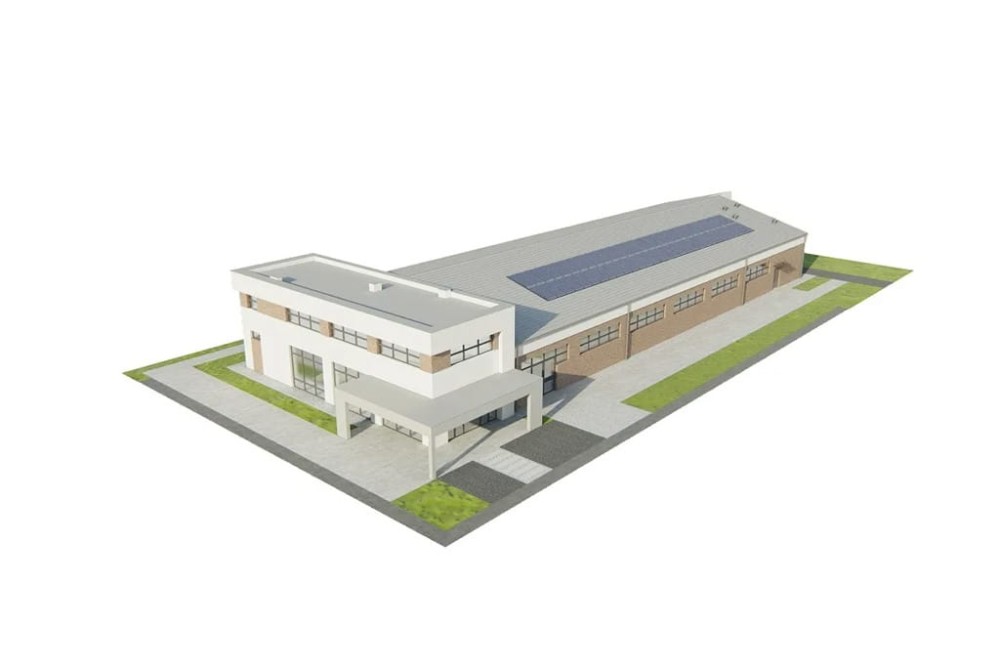

Model



Projekt K-141 - model

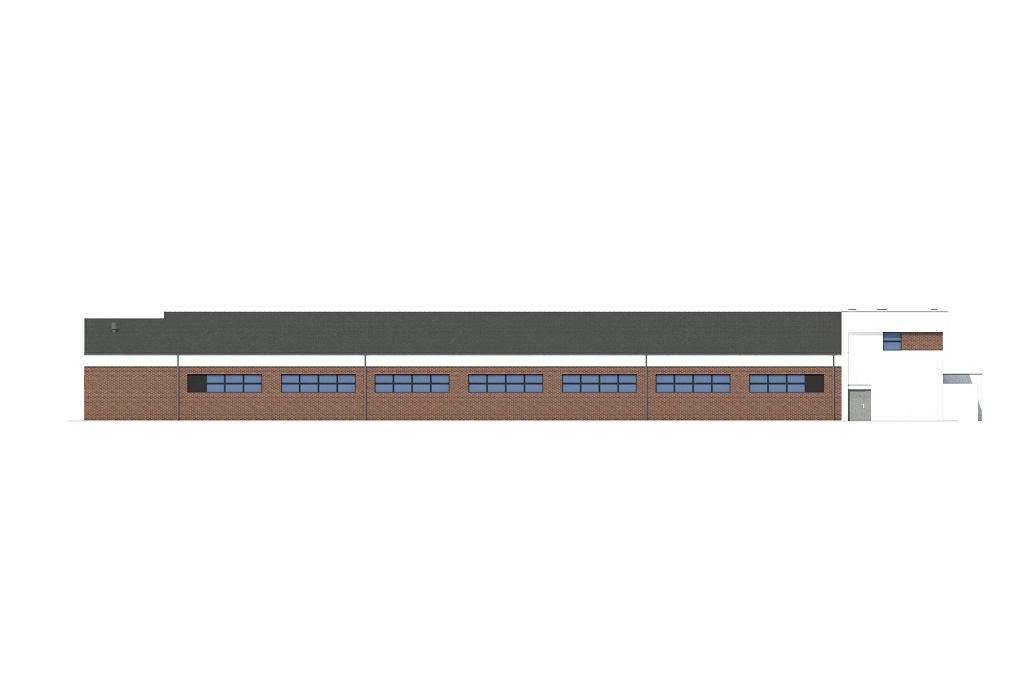

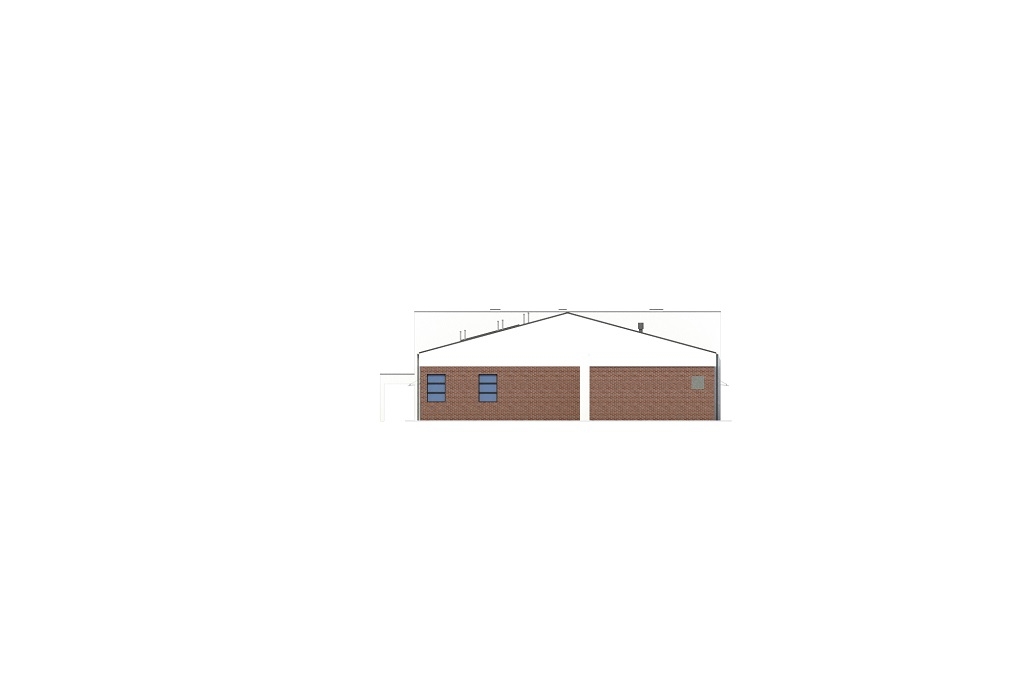

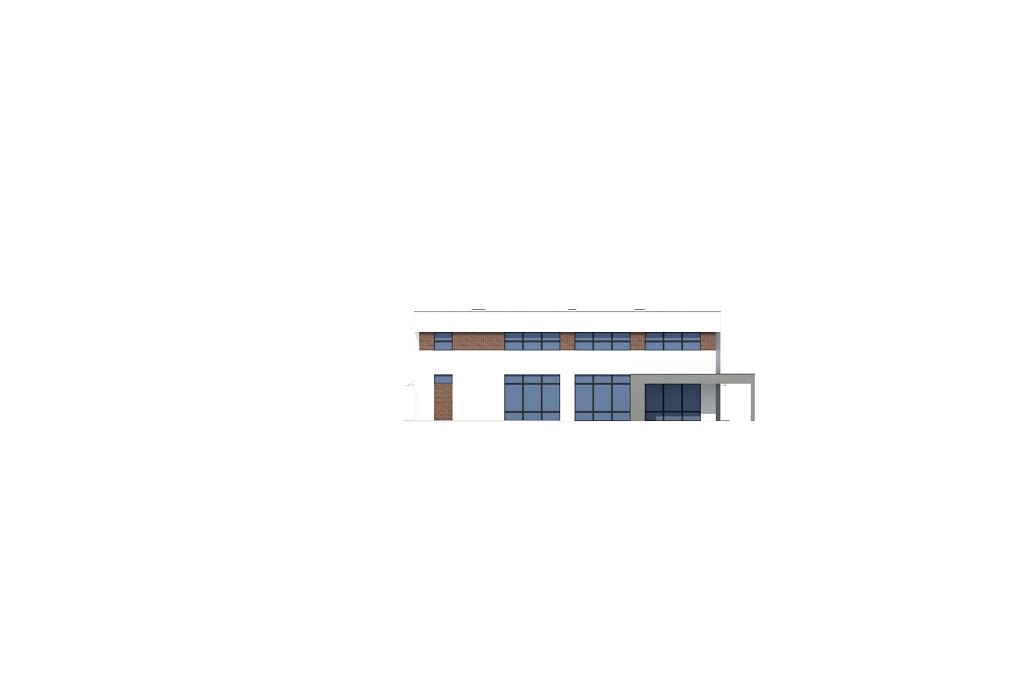

Elewacje



Projekt K-141 - elewacja
elewacja ogrodowa
Projekt K-141 - elewacja

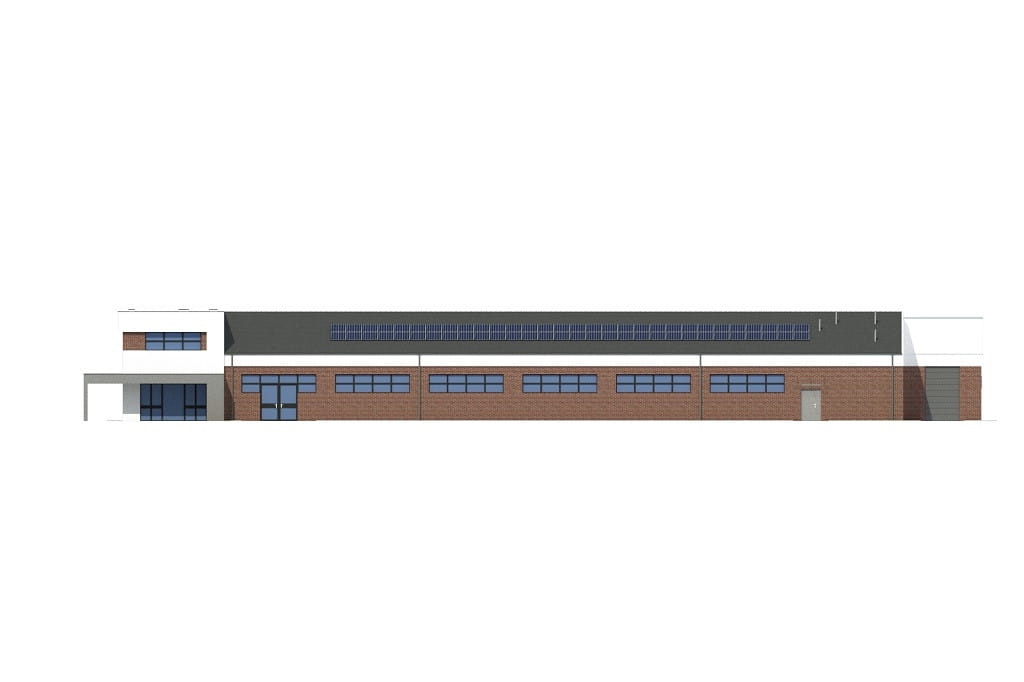

elewacja frontowa
Projekt K-141 - elewacja
elewacja boczna
Projekt K-141 - elewacja
elewacja boczna

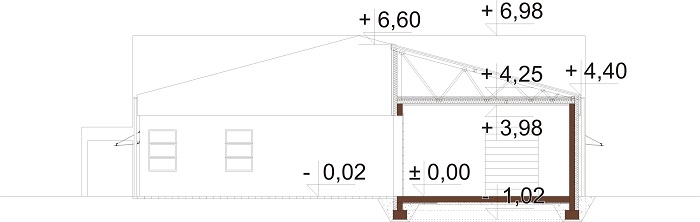

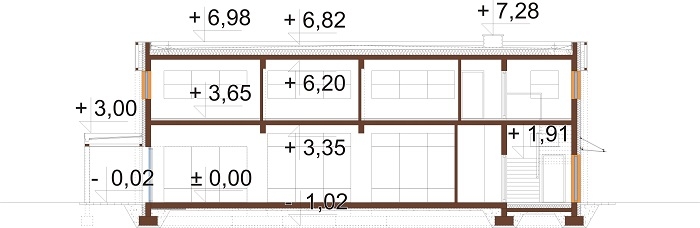

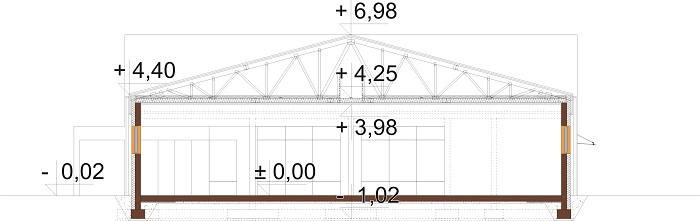

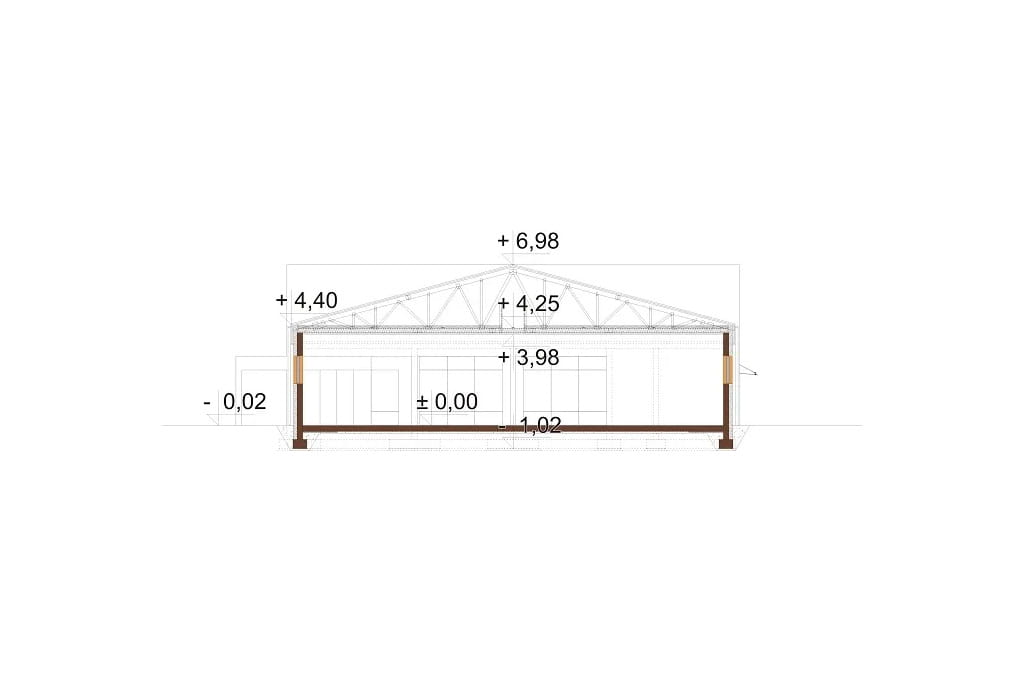

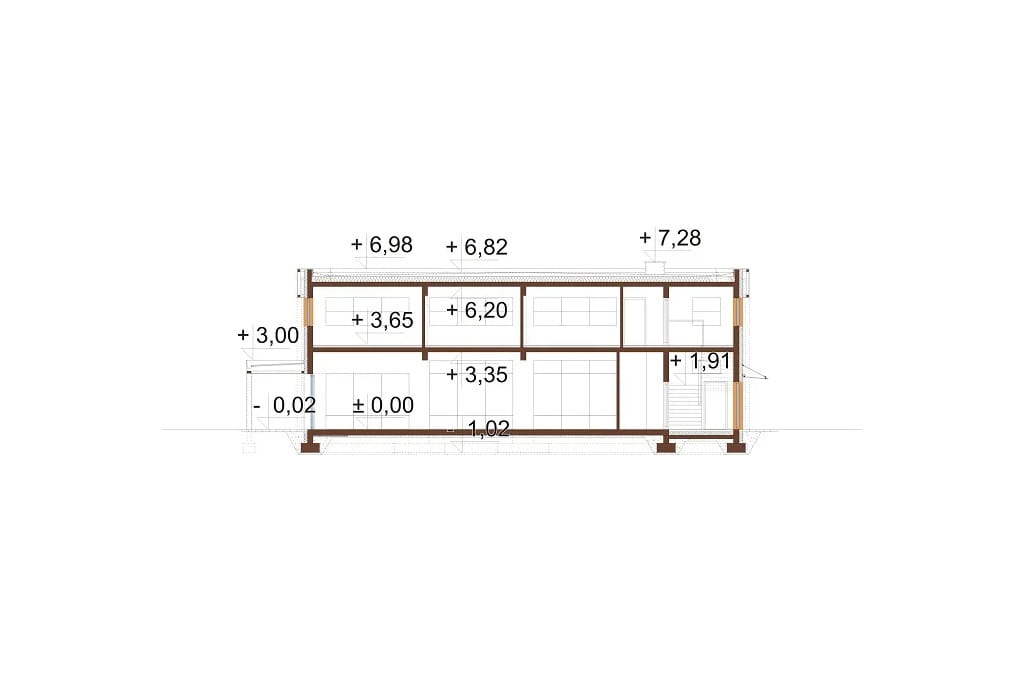

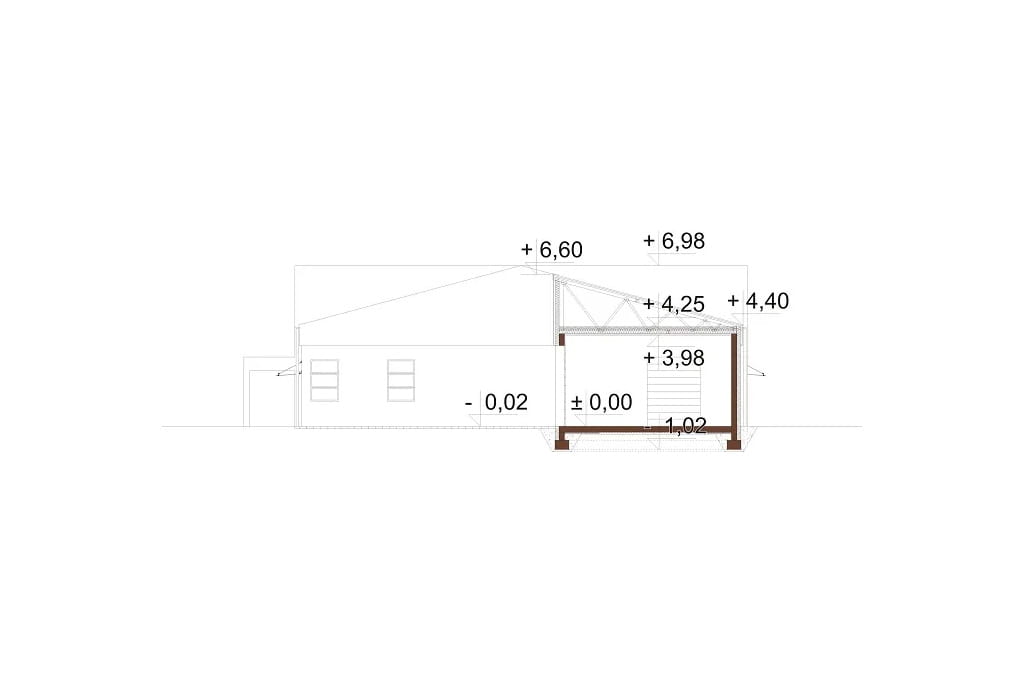

Przekrój



Projekt K-141 - przekrój Projekt K-141 - przekrój Projekt K-141 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

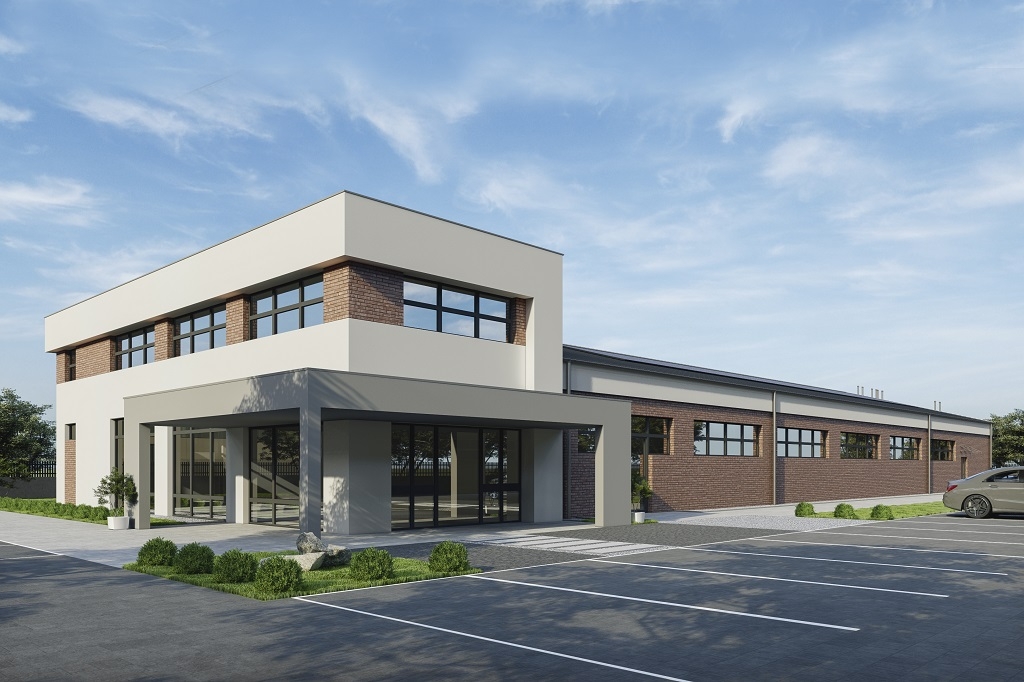

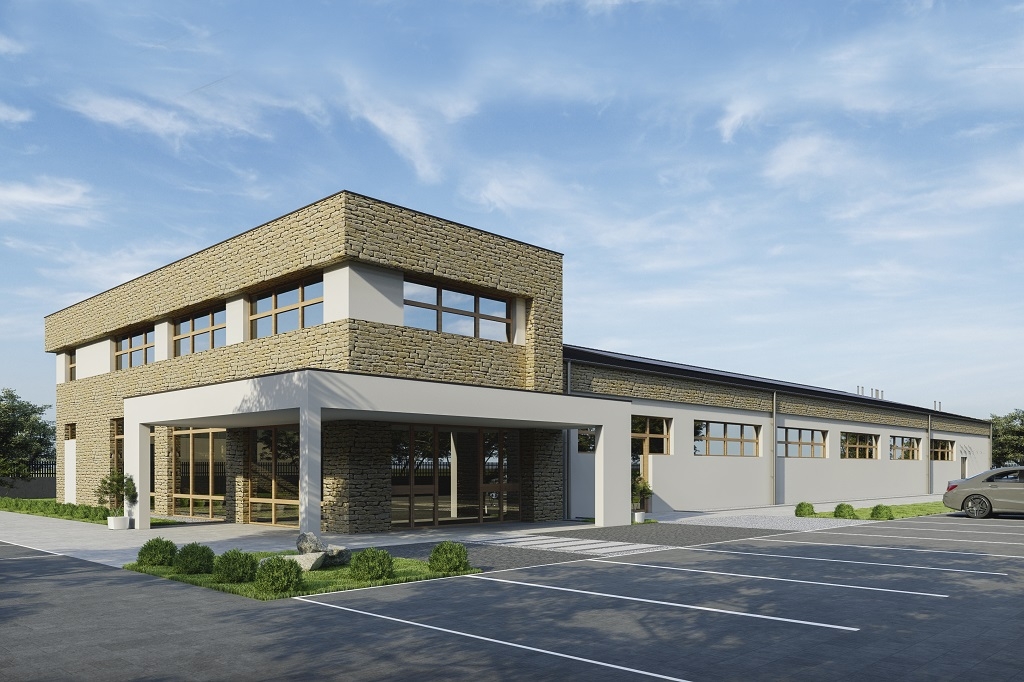

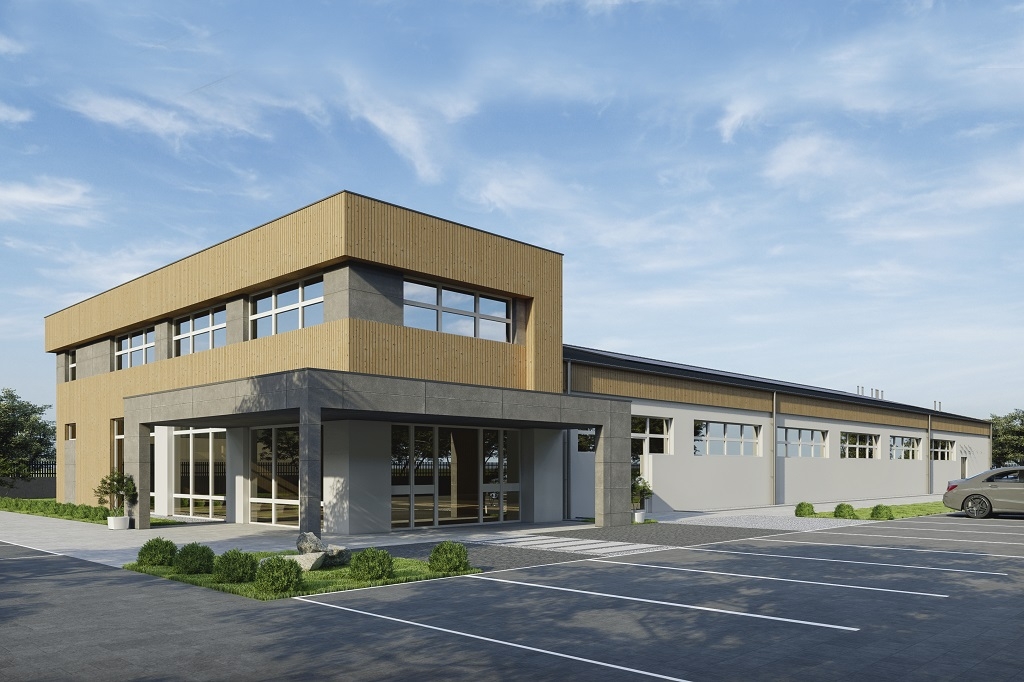

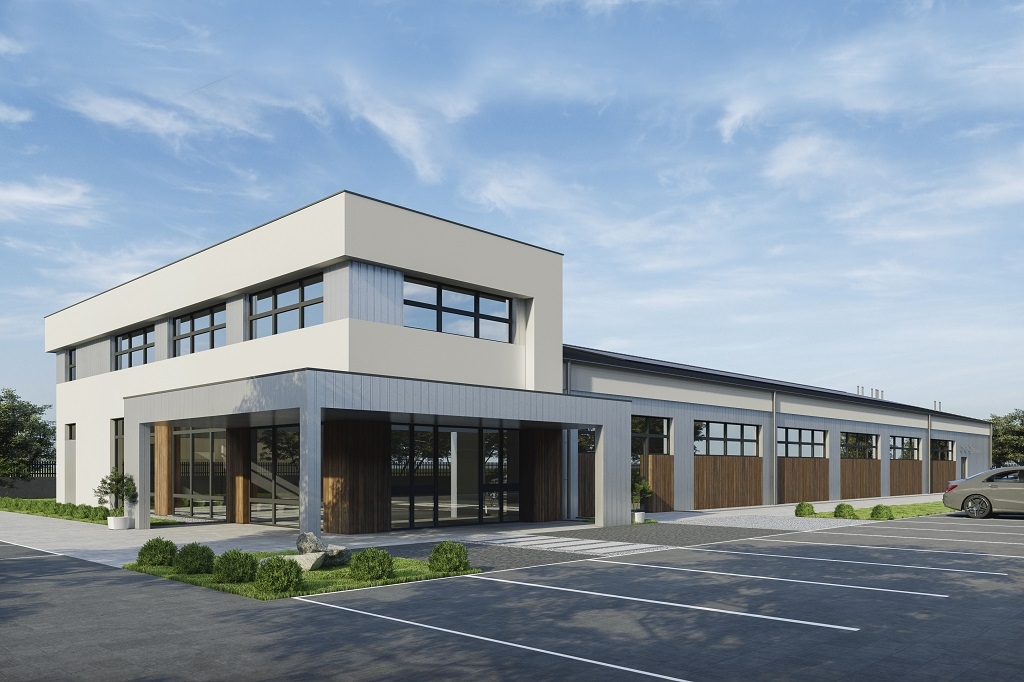

Projekt budynku handlowego K-141
Budynek dwukondygnacyjny (parter, I piętro).
Przewidywana maksymalna ilość klientów około 100 osób.
Przewiduje się, że w pokojach biurowych będzie przebywać max 10 pracowników.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 1,5% - 2,3% (w części dwukondygnacyjnej) 15° (w części jednokondygnacyjnej)
Ogrzewanie: pompa ciepła powietrze-woda
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: papa termozgrzewalna (stropodach), blacha dachówkowa (dach dwuspadowy)
Program: wiatrołap, pomieszczenie techniczne, klatka schodowa, serwerownia, sala sprzedaży, magazyn, punkt przyjęcia towaru, WC damskie / dla osób niepełnosprawnych, WC męskie, szatnia personelu + WC oraz pokój śniadań, WC oraz 3 pokoje biurowe.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 21 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu co i ciepłej wody użytkowej oraz wentylacji mechanicznej.

Powierzchnia zabudowy: 990.00 m²
Powierzchnia użytkowa: 1037.28 m²
Kubatura: 5834.40 m³
Szerokość działki: 27.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 20
Kąt nachylenia dachu: 1.5% - 2.3% (w części dwukondygnacyjnej) 15° (w części jednokondygnacyjnej)
Pokój na parterze: Nie
Wysokość budynku: 7.0 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 8.62 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, wentylacja mechaniczna z rekuperacją, klimatyzacja z funkcją ogrzewania)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
