Projekt Pensjonat Kod: LK-133
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

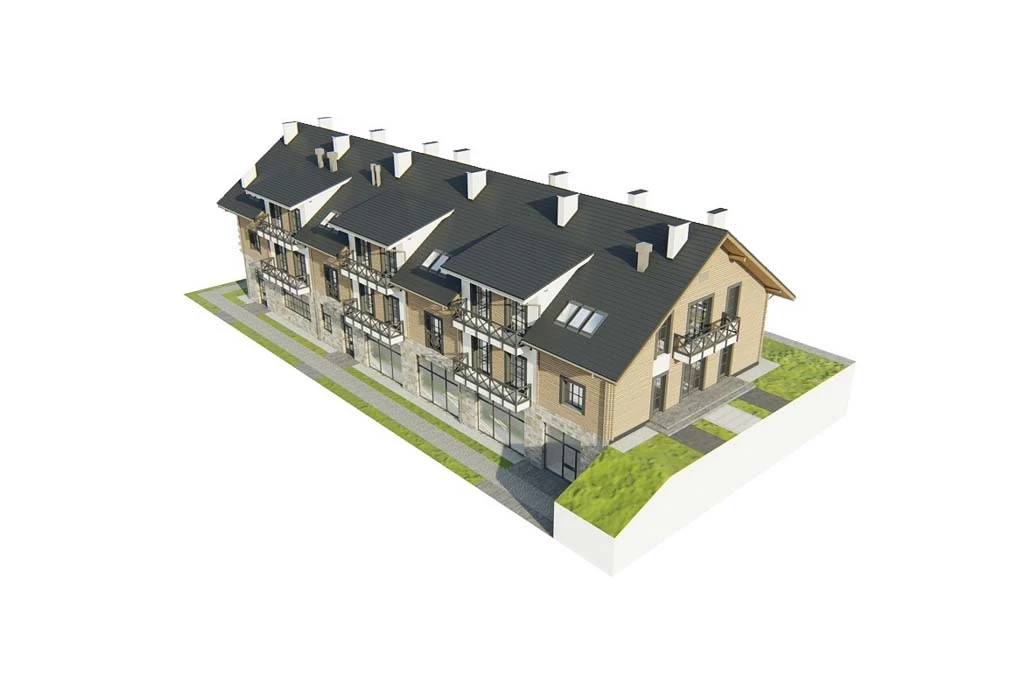

Model
Elewacje
elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna

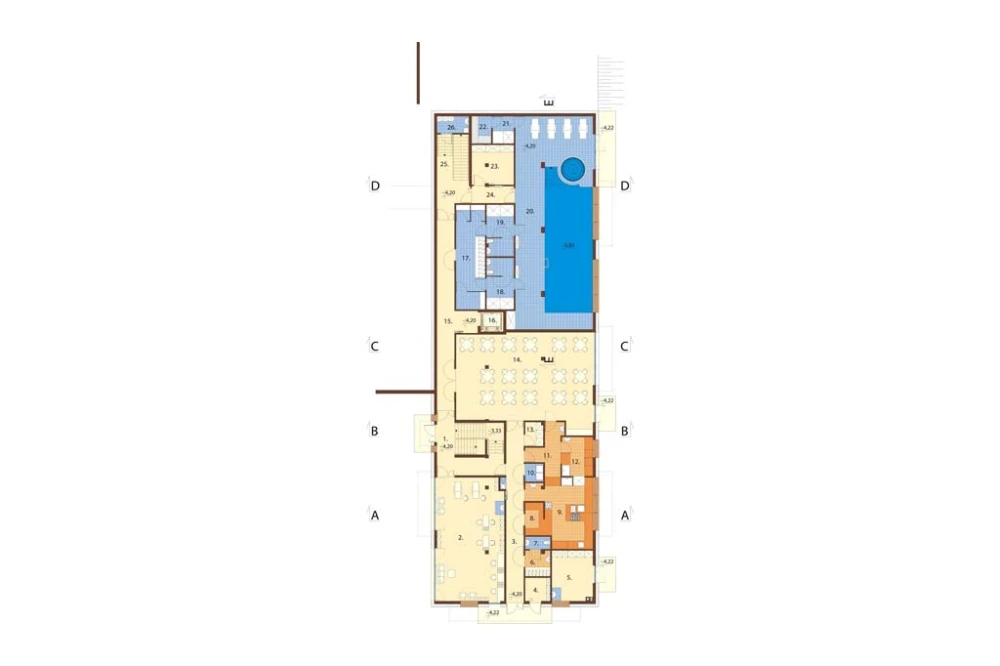

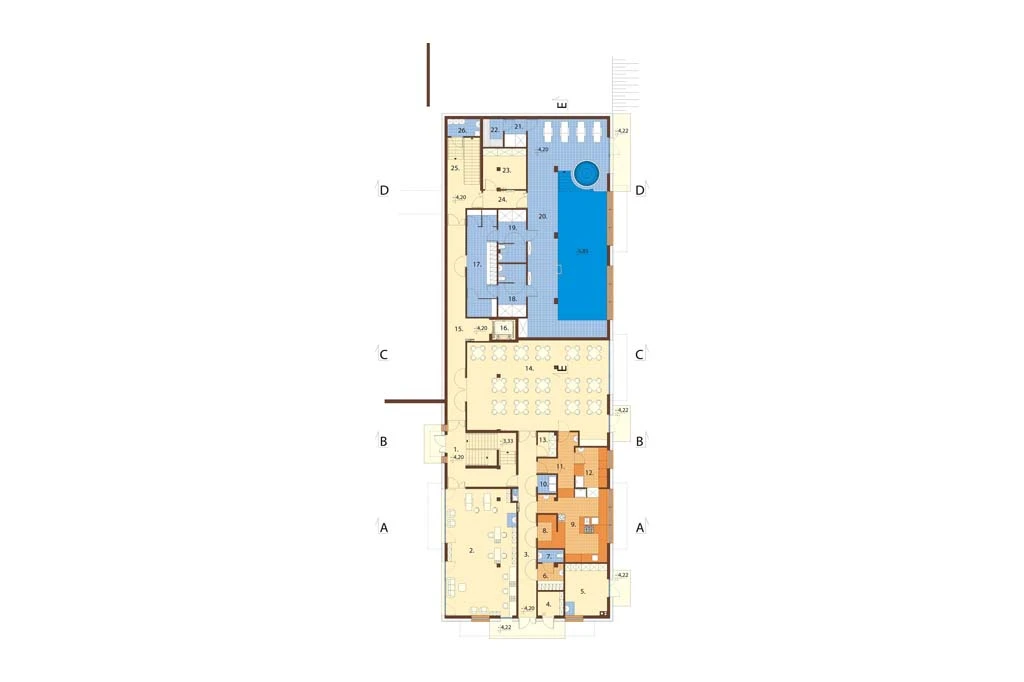

Rzut piwnicy

PIWNICA: 505,33 m2

1. Kl. schodowa 23,28 m2
2. Studio urody 59,19 m2
3. Korytarz 22,68 m2
4. Pom. tech. elekty. 4,11 m2
5. Pom. tech. 14,55 m2
6. Szatnia personelu kuchni 4,45 m2
7. WC 2,12 m2
8. Punkt przyjęcia cateringu 4,15 m2
9. Kuchnia 25,19 m2
10. Pom. na chłodziarki 2,22 m2
11. Rozdzielnia kelnerska 9,43 m2
12. Zmywalnia 8,53 m2
13. Magazyn zasobów kuchennych 3,0 m2
14. Sala jadalna 88,79 m2
15. Korytarz 27,19 m2
16. Szyb windy 3,20 m2
17. Szatnia 21,66 m2
18. Natrysk/WC męskie 9,98 m2
19. Natrysk/WC damskie 9,92 m2
20. Basen/jacuzzi 120,18 m2
21. Natrysk 4,03 m2
22. Sauna 3,51 m2
23. Pom. techn. 11,85 m2
24. Korytarz 5,02 m2
25. Kl. schodowa 13,38 m2
26. Pomieszczenie porządkowe 3,72 m2

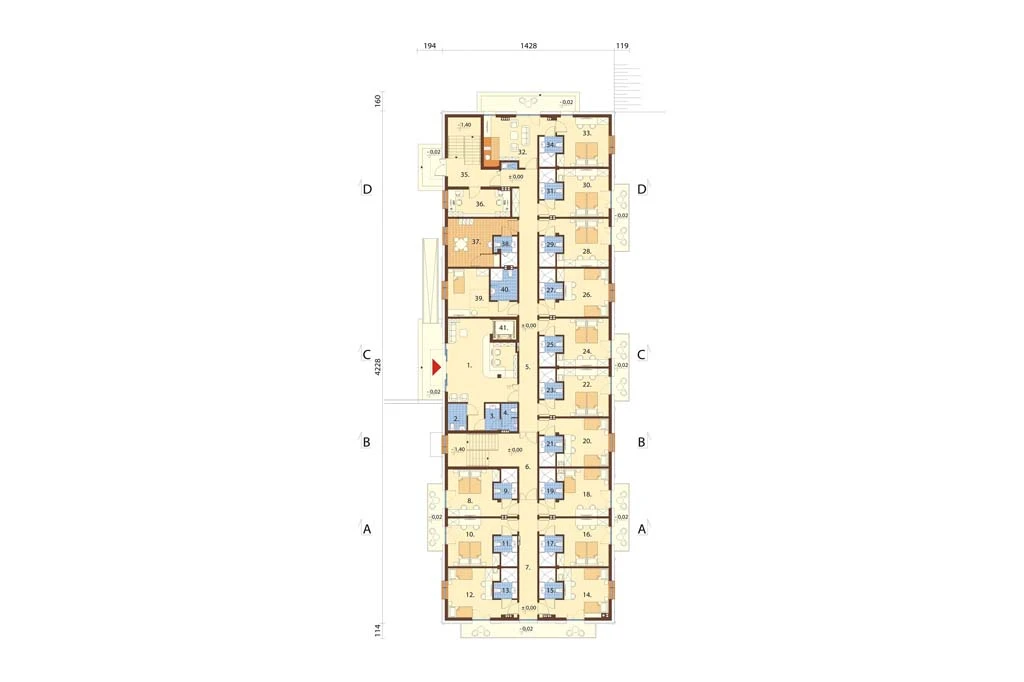

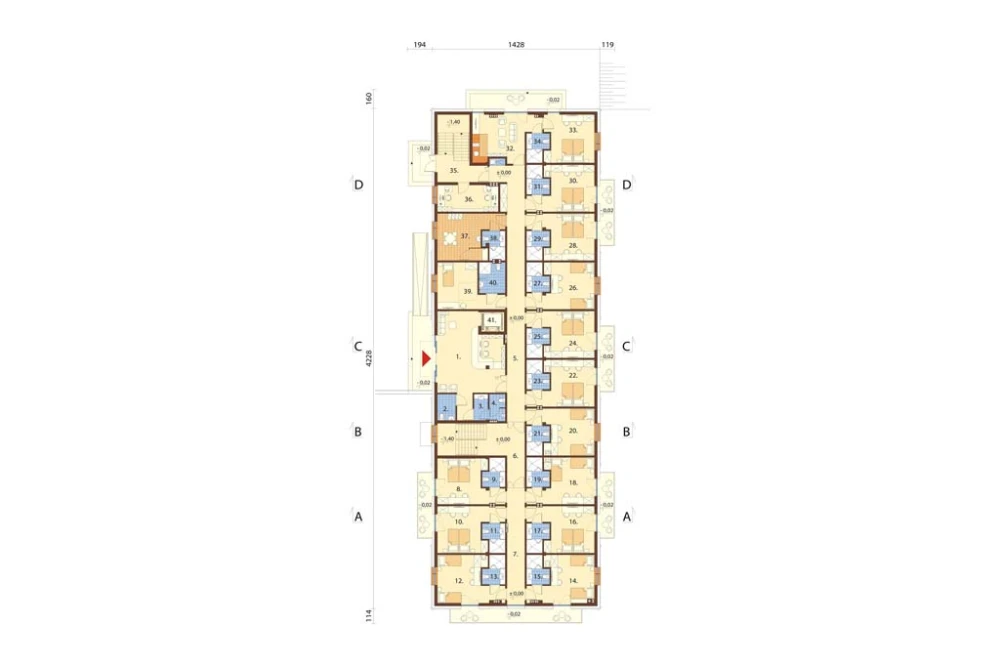

Rzut parteru

PARTER: 484,20 m2

1. Hall wejściowy+recepcja 37,46 m2
2. WC damskie/dla osób niepeł. 3,30 m2
3. Przedsionek 2,48 m2
4. WC męski 2,84 m2
5. Korytarz 35,69 m2
6. Kl. schodowa 23,56 m2
7. Korytarz 14,10 m2
8. Pokój 2 osobowy 17,06 m2
9. Łazienka 3,91 m2
10. Pokój 2 osobowy 17,47 m2
11. Łazienka 3,97 m2
12. Pokój 2 osobowy 17,59 m2
13. Łazienka 3,97 m2
14. Pokój 2 osobowy 17,25 m2
15. Łazienka 3,97 m2
16. Pokój 2 osobowy 17,47 m2
17. Łazienka 3,97 m2
18. Pokój 2 osobowy 17,16 m2
19. Łazienka 3,98 m2
20. Pokój 2 osobowy 17,16 m2
21. Łazienka 3,98 m2
22. Pokój 2 osobowy 17,12 m2
23. Łazienka 3,98 m2
24. Pokój 2 osobowy 17,12 m2
25. Łazienka 3,98 m2
26. Pokój 2 osobowy 17,41 m2
27. Łazienka 3,98 m2
28. Pokój 2 osobowy 16,85 m2
29. Łazienka 3,98 m2
30. Pokój 2 osobowy 17,14 m2
31. Łazienka 3,98 m2
32. Przedsionek+an.kuch. 18,73 m2
33. Pokój 2 osobowy 16,18 m2
34. Łazienka 3,97 m2
35. Kl. schodowa 17,27 m2
36. Biuro 11,23 m2
37. Szatnia personelu 17,53 m2
38. Łazienka 3,76 m2
39. Pokój 1 osobowy 15,88 m2
40. Łazienka 5,54 m2
41. Szyb windy

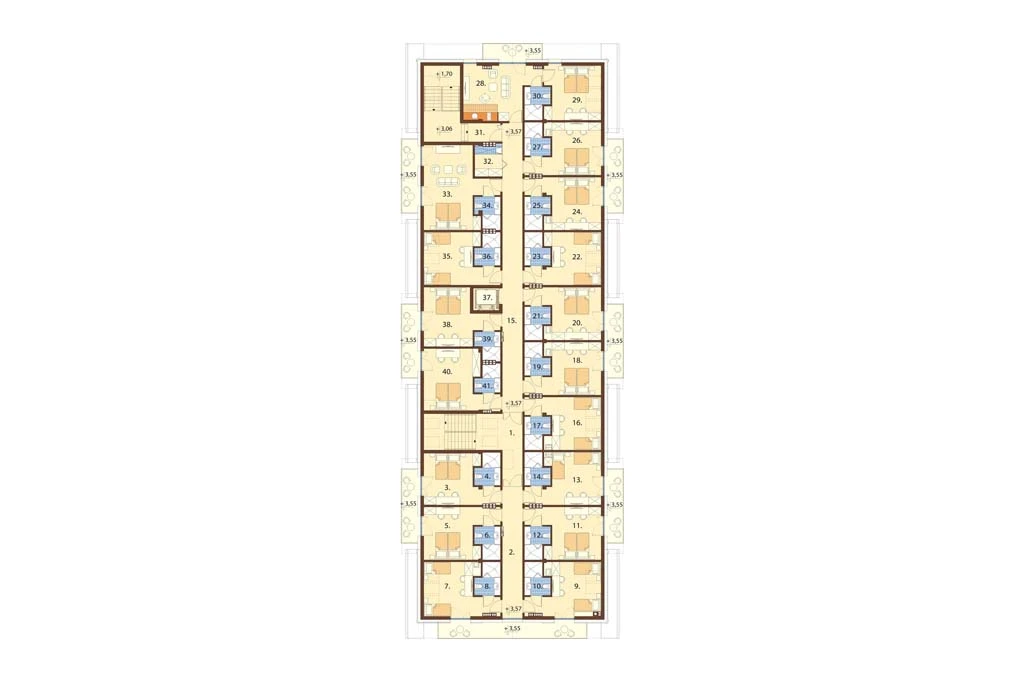

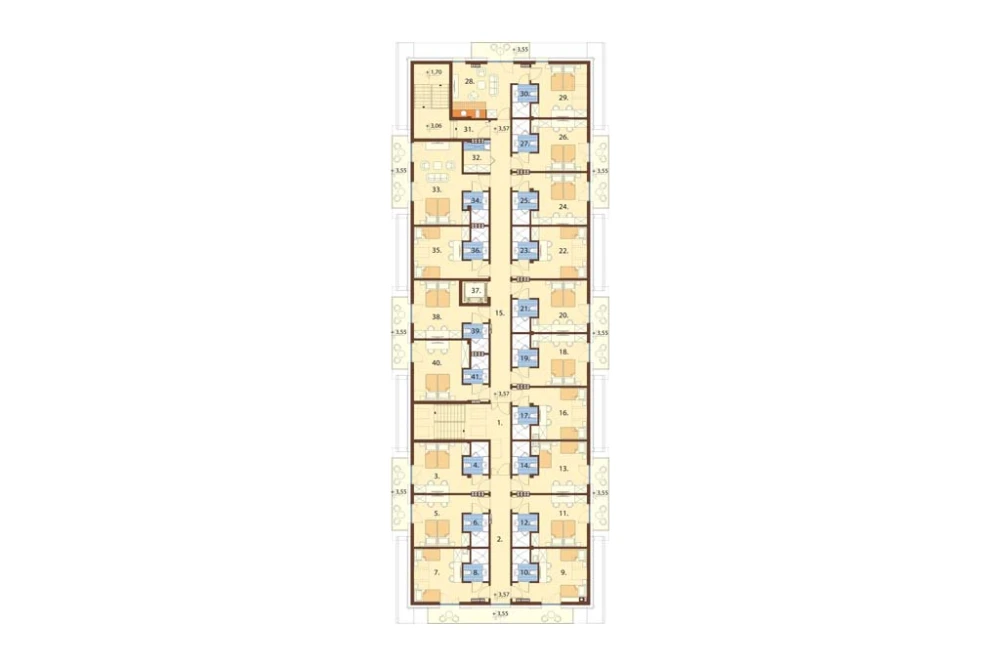

Rzut poddasza

PODDASZE: 466,44 / 483,33 m2

1. Kl. schodowa 23,56 m2
2. Korytarz 14,10 m2
3. Pokój 2 osobowy 16,62/16,97 m2
4. Łazienka 3,93 m2
5. Pokój 2 osobowy 17,02/17,42 m2
6. Łazienka 3,97 m2
7. Pokój 2 osobowy 15,54/17,59 m2
8. Łazienka 3,97 m2
9. Pokój 2 osobowy 15,38/17,25 m2
10. Łazienka 3,97 m2
11. Pokój 2 osobowy 17,02/17,42 m2
12. Łazienka 3,97 m2
13. Pokój 2 osobowy 16,71/17,10 m2
14. Łazienka 3,98 m2
15. Korytarz 31,52 m2
16. Pokój 2 osobowy 15,10/17,10 m2
17. Łazienka 3,98 m2
18. Pokój 2 osobowy 16,68/17,07 m2
19. Łazienka 3,98 m2
20. Pokój 2 osobowy 16,68/17,07 m2
21. Łazienka 3,98 m2
22. Pokój 2 osobowy 15,36/17,36 m2
23. Łazienka 3,98 m2
24. Pokój 2 osobowy 16,63/17,03 m2
25. Łazienka 3,98 m2
26. Pokój 2 osobowy 16,69/19,09 m2
27. Łazienka 3,98 m2
28. Pokój+an.kuch. 19,71 m2
29. Pokój 2 osobowy 14,11/16,18 m2
30. Łazienka 3,97 m2
31. Kl. schodowa 19,30 m2
32. Szafa gospodarcza 4,62 m2
33. Pokój 2 osobowy 25,68/26,08 m2
34. Łazienka 3,76 m2
35. Pokój 2 osobowy 15,53/17,53 m2
36. Łazienka 3,87 m2
37. Szyb windy
38. Pokój 2 osobowy 17,68/18,07 m2
39. Łazienka 3,36 m2
40. Pokój 2 osobowy 19,27/20,26 m2
41. Łazienka 3,30 m2

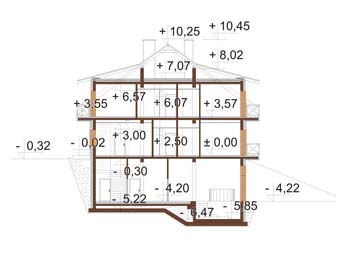

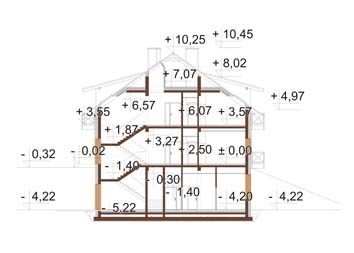

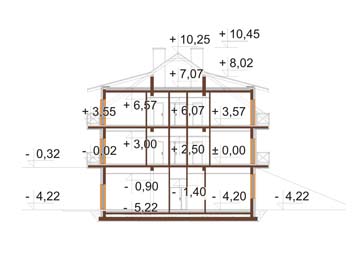

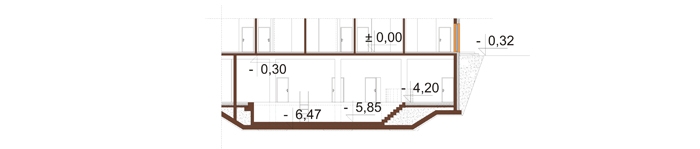

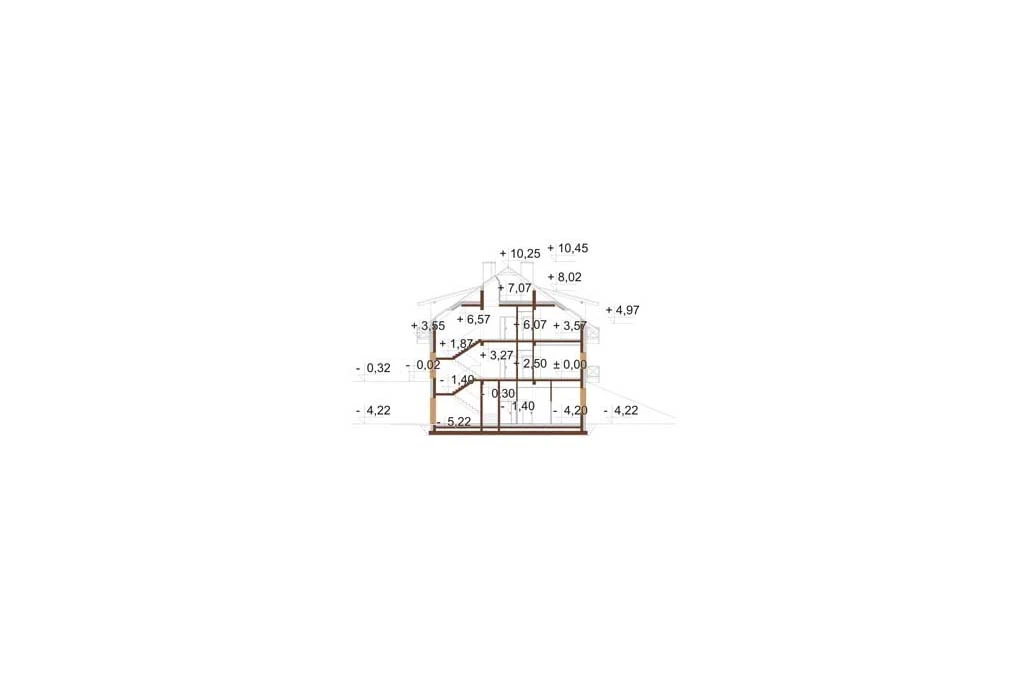

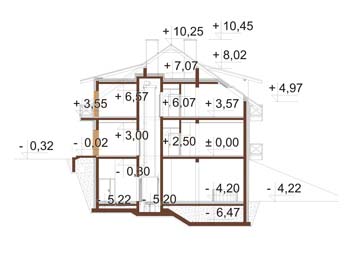

Przekrój







Projekt pensjonatu LK-133
Budynek posiada 3 kondygnację: piwnicę, parter oraz poddasze użytkowe.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Goście przebywać będą na parterze i poddaszu. W budynku zaprojektowano na parterze 12 pokój 2 osobowych z łazienkami, 1 pokój 2 osobowego z aneksem kuchennym i łazienką, 1 pokój 1 osobowy z łazianką. Na poddaszu 16 pokoi 2 osobowych z łazienkami i 1 pokój 2 osobowy z aneksem kuchennym i łazienką. Łączna liczba gości w budynku wynosi 61 osób w pokojach.
Przewidywane zatrudnienie około 20 pracowników.

Technologia: tradycyjna
Ściany zewnętrzne do poziomu +-0,00: ściana żelbetowa 24 cm, styropian 20 cm, tynk zewnętrzny
Ściany zewnętrzne powyżej poziomu +-0,00: beton komórkowy 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°, 15° (nad wykuszem na poddaszu)
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 834,59 m2
Program:
*piwnica: klatka schodowa, studio urody, korytarz, 2 pomieszczenia techniczne, szatnia personelu, kuchnia, wc, punkt przyjęcia cateringu, pomieszczenie na chłodziarki, zmywalnia naczyń, rozdzielnia kelnerska, sala jadalna, winda, basen z jacuzzi, sauna, szatnia damska z wc i natryskiem, szatnia męska z wc i natryskiem, pomieszczenie techniczne
*parter: wejście główne z recepcją, wc męskie, wc damskie i dla osób niepełnosprawnych, klatka schodowa, szatnia personelu z łazienką, 1 pokój 1 osobowy z łazienką dla osób niepełnosprawnych, 13 pokoi 2 osobowych z łazienkami, biuro, korytarz, winda
*I piętro: klatka schodowa, winda, 17 pokoi 2 osobowych z łazienkami, korytarz, szafa gospodarcza

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 32,9 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu c.o. i ciepłej wody użytkowej oraz wentylacji mechanicznej.

Powierzchnia zabudowy: 603.76 m²
Powierzchnia użytkowa: 1455.97 m²
Kubatura: 7367.70 m³
Szerokość działki: 22.28 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 108
Kąt nachylenia dachu: 35°, 15°
Ilość pokoi: 31
Pokój na parterze: Tak
Wysokość budynku: 14.47(piwnica), 10.57(parter) m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 15.75 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, projekt SPA, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
