Pensjonat
Kod: LK-133
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

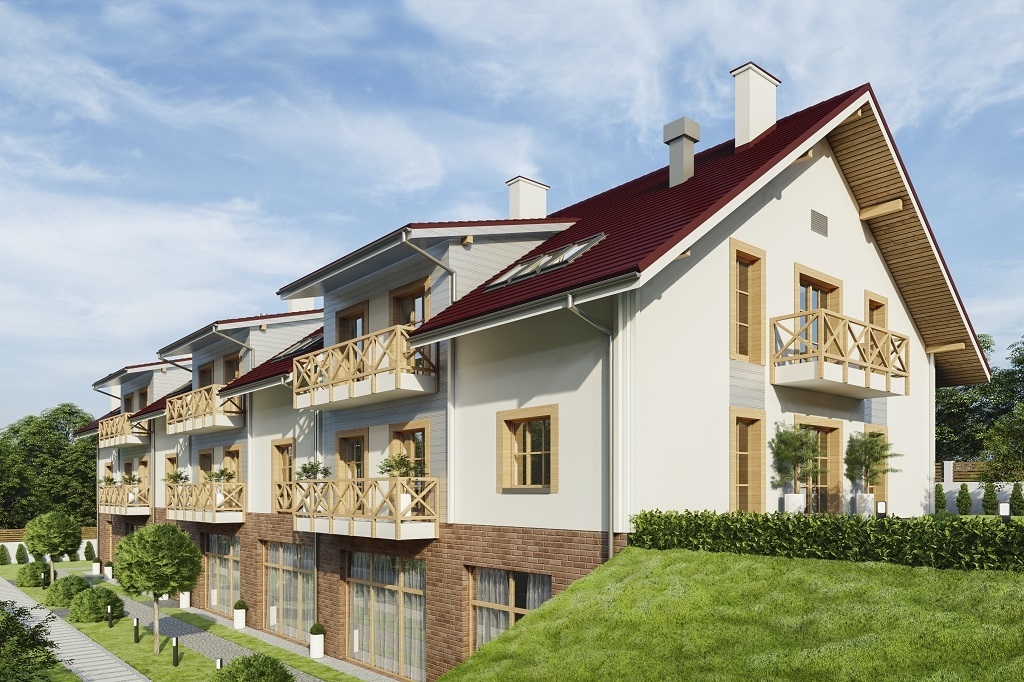

Prezentacja projektu
Opis projektu
LK-133. Projekt motelu, projekt zajazdu, projekt pensjonatu, projekt hostelu, projekt budynku noclegowego, projekt budynku agroturystycznego, projekt kwatery pracowniczej

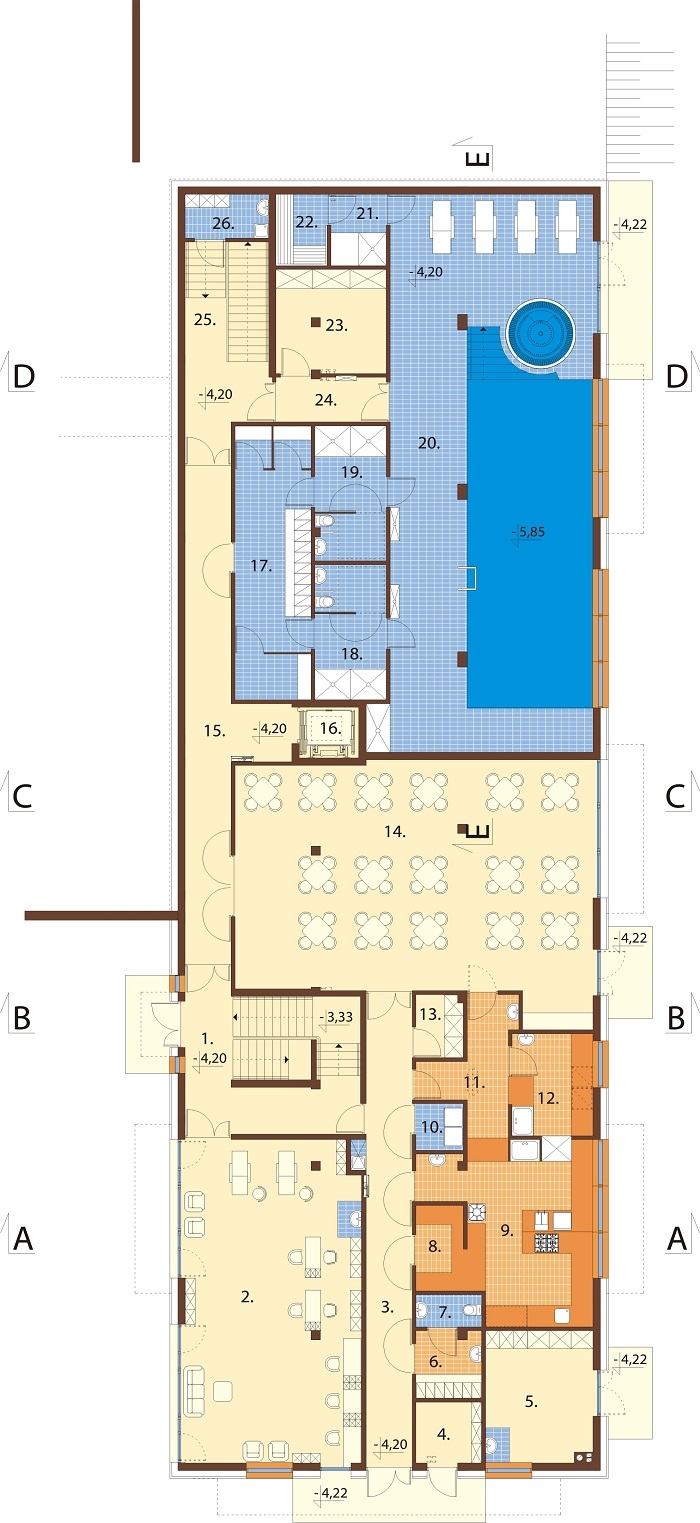

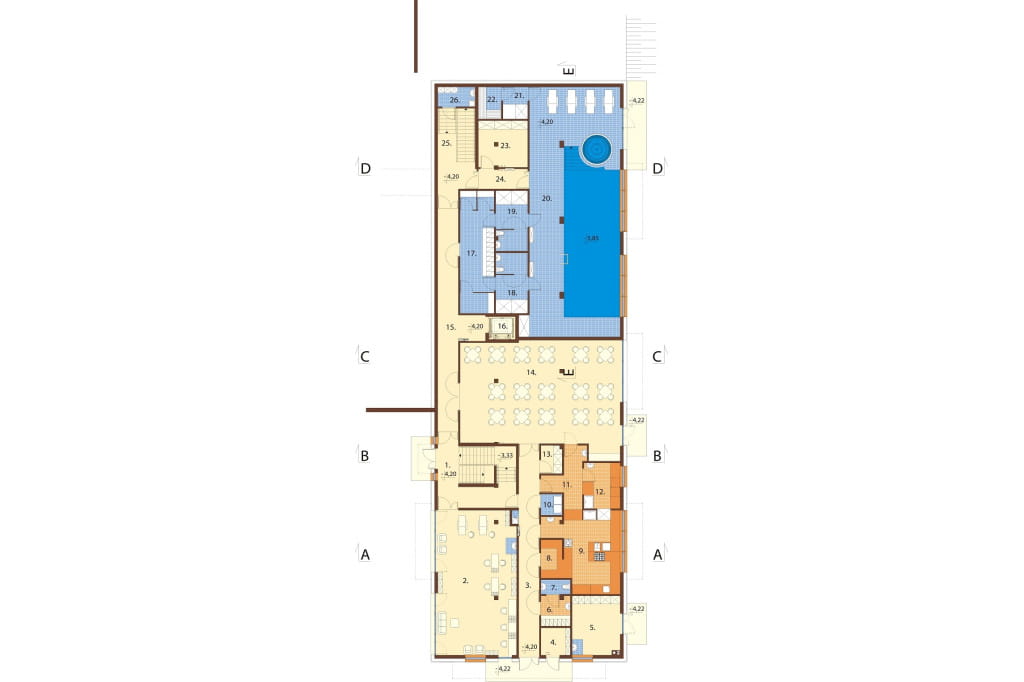

Rzut piwnicy
PIWNICA: 505,33 m2
1. Kl. schodowa 23,28 m2
2. Studio urody 59,19 m2
3. Korytarz 22,68 m2
4. Pom. tech. elekty. 4,11 m2
5. Pom. tech. 14,55 m2
6. Szatnia personelu kuchni 4,45 m2
7. WC 2,12 m2
8. Punkt przyjęcia cateringu 4,15 m2
9. Kuchnia 25,19 m2
10. Pom. na chłodziarki 2,22 m2
11. Rozdzielnia kelnerska 9,43 m2
12. Zmywalnia 8,53 m2
13. Magazyn zasobów kuchennych 3,0 m2
14. Sala jadalna 88,79 m2
15. Korytarz 27,19 m2
16. Szyb windy 3,20 m2
17. Szatnia 21,66 m2
18. Natrysk/WC męskie 9,98 m2
19. Natrysk/WC damskie 9,92 m2
20. Basen/jacuzzi 120,18 m2
21. Natrysk 4,03 m2
22. Sauna 3,51 m2
23. Pom. techn. 11,85 m2
24. Korytarz 5,02 m2
25. Kl. schodowa 13,38 m2
26. Pomieszczenie porządkowe 3,72 m2

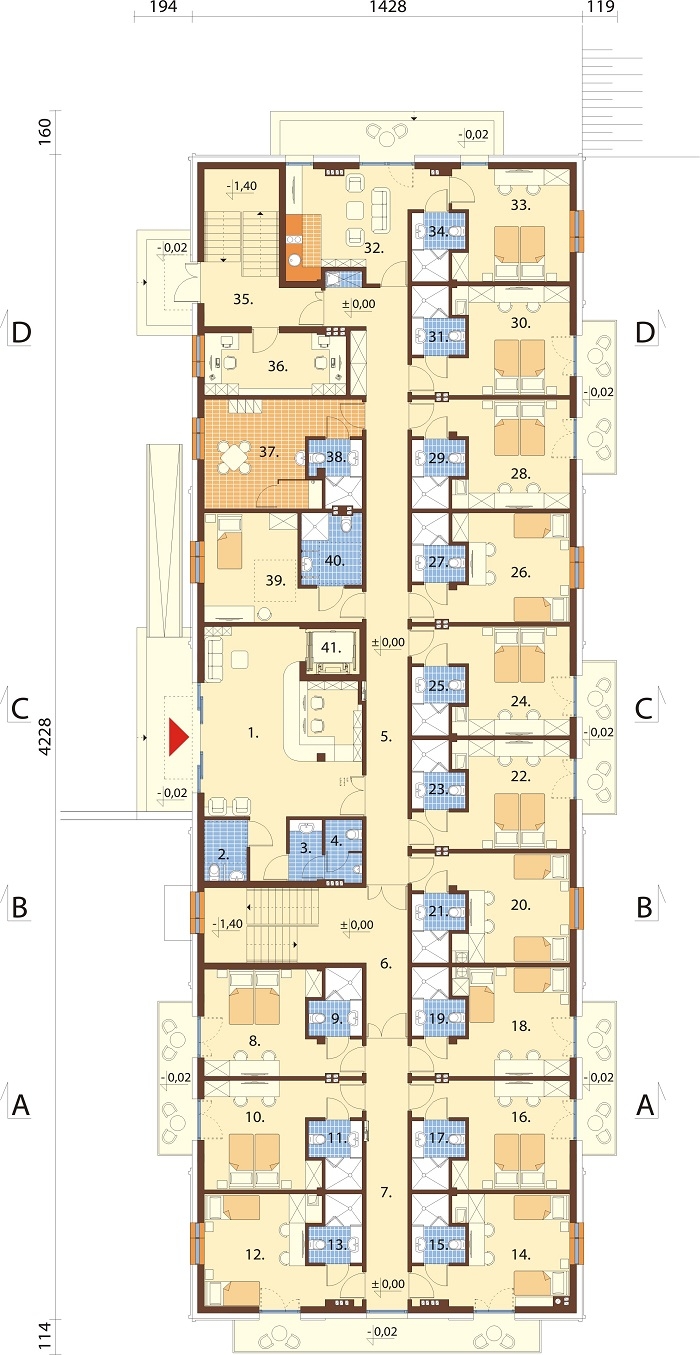

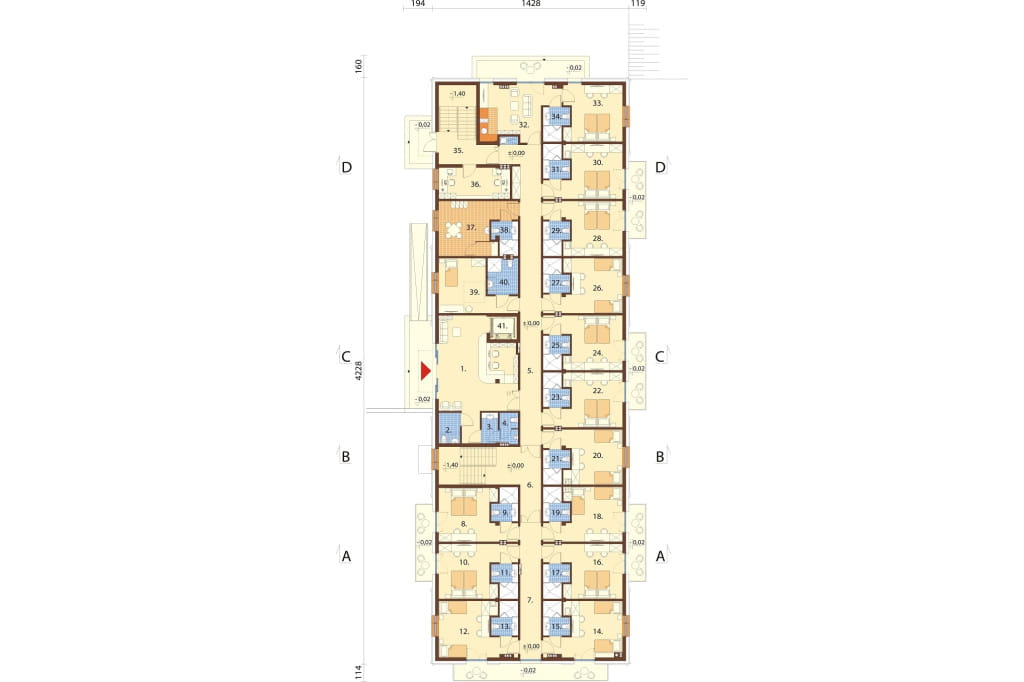

Rzut parteru
PARTER: 484,20 m2
1. Hall wejściowy+recepcja 37,46 m2
2. WC damskie/dla osób niepeł. 3,30 m2
3. Przedsionek 2,48 m2
4. WC męski 2,84 m2
5. Korytarz 35,69 m2
6. Kl. schodowa 23,56 m2
7. Korytarz 14,10 m2
8. Pokój 2 osobowy 17,06 m2
9. Łazienka 3,91 m2
10. Pokój 2 osobowy 17,47 m2
11. Łazienka 3,97 m2
12. Pokój 2 osobowy 17,59 m2
13. Łazienka 3,97 m2
14. Pokój 2 osobowy 17,25 m2
15. Łazienka 3,97 m2
16. Pokój 2 osobowy 17,47 m2
17. Łazienka 3,97 m2
18. Pokój 2 osobowy 17,16 m2
19. Łazienka 3,98 m2
20. Pokój 2 osobowy 17,16 m2
21. Łazienka 3,98 m2
22. Pokój 2 osobowy 17,12 m2
23. Łazienka 3,98 m2
24. Pokój 2 osobowy 17,12 m2
25. Łazienka 3,98 m2
26. Pokój 2 osobowy 17,41 m2
27. Łazienka 3,98 m2
28. Pokój 2 osobowy 16,85 m2
29. Łazienka 3,98 m2
30. Pokój 2 osobowy 17,14 m2
31. Łazienka 3,98 m2
32. Przedsionek+an.kuch. 18,73 m2
33. Pokój 2 osobowy 16,18 m2
34. Łazienka 3,97 m2
35. Kl. schodowa 17,27 m2
36. Biuro 11,23 m2
37. Szatnia personelu 17,53 m2
38. Łazienka 3,76 m2
39. Pokój 1 osobowy 15,88 m2
40. Łazienka 5,54 m2
41. Szyb windy

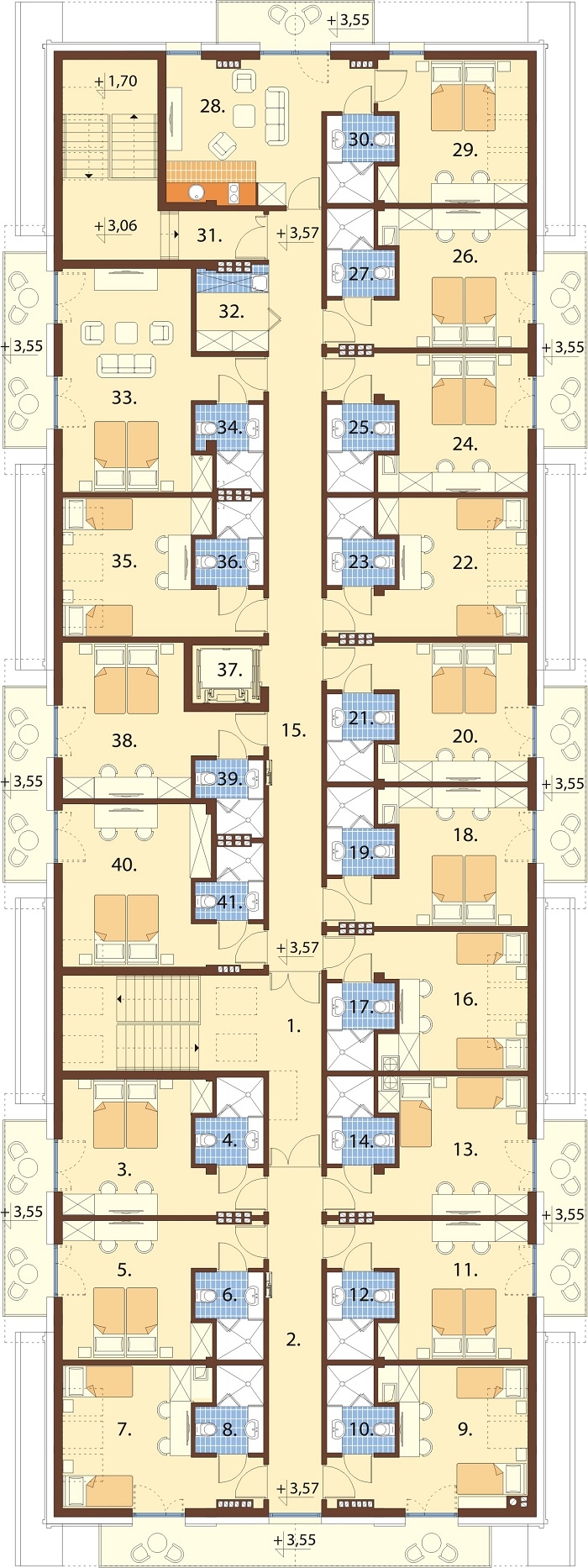

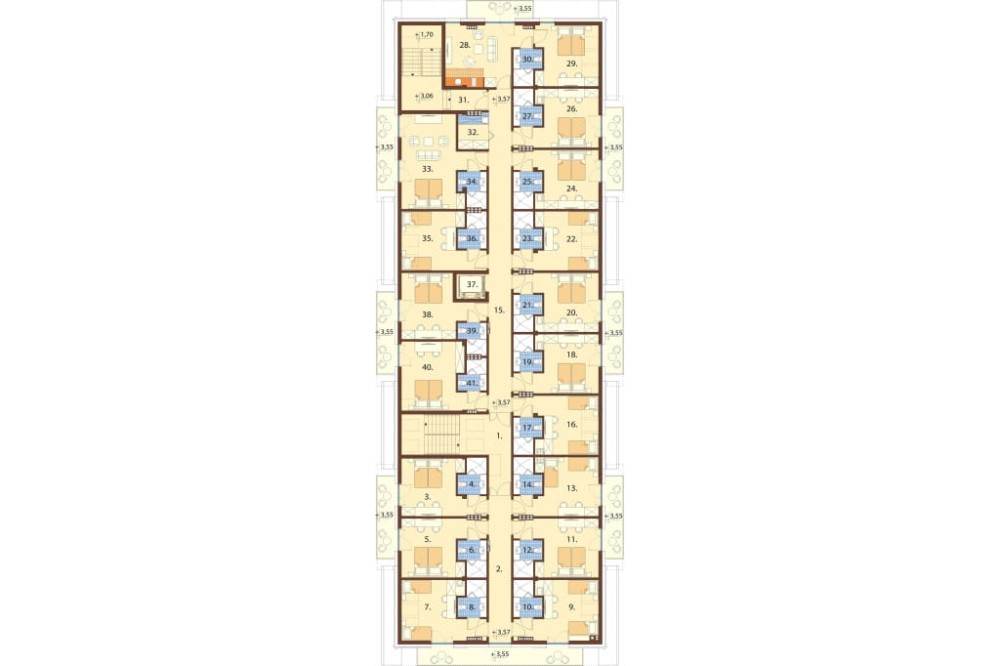

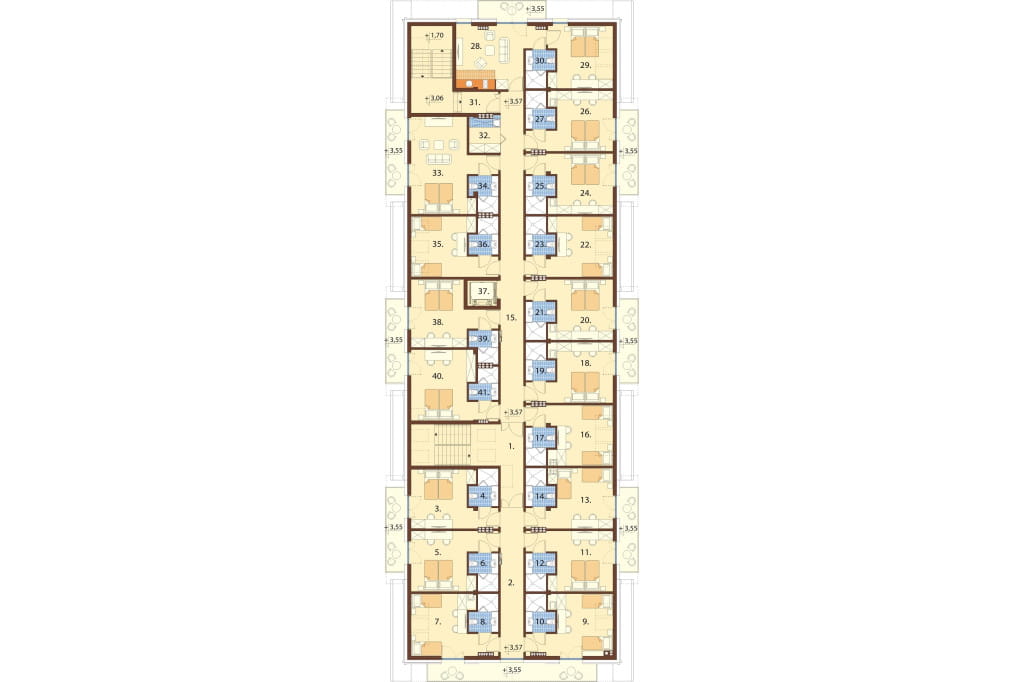

Rzut piętra / antresoli
PODDASZE: 466,44 / 483,33 m2
1. Kl. schodowa 23,56 m2
2. Korytarz 14,10 m2
3. Pokój 2 osobowy 16,62/16,97 m2
4. Łazienka 3,93 m2
5. Pokój 2 osobowy 17,02/17,42 m2
6. Łazienka 3,97 m2
7. Pokój 2 osobowy 15,54/17,59 m2
8. Łazienka 3,97 m2
9. Pokój 2 osobowy 15,38/17,25 m2
10. Łazienka 3,97 m2
11. Pokój 2 osobowy 17,02/17,42 m2
12. Łazienka 3,97 m2
13. Pokój 2 osobowy 16,71/17,10 m2
14. Łazienka 3,98 m2
15. Korytarz 31,52 m2
16. Pokój 2 osobowy 15,10/17,10 m2
17. Łazienka 3,98 m2
18. Pokój 2 osobowy 16,68/17,07 m2
19. Łazienka 3,98 m2
20. Pokój 2 osobowy 16,68/17,07 m2
21. Łazienka 3,98 m2
22. Pokój 2 osobowy 15,36/17,36 m2
23. Łazienka 3,98 m2
24. Pokój 2 osobowy 16,63/17,03 m2
25. Łazienka 3,98 m2
26. Pokój 2 osobowy 16,69/19,09 m2
27. Łazienka 3,98 m2
28. Pokój+an.kuch. 19,71 m2
29. Pokój 2 osobowy 14,11/16,18 m2
30. Łazienka 3,97 m2
31. Kl. schodowa 19,30 m2
32. Szafa gospodarcza 4,62 m2
33. Pokój 2 osobowy 25,68/26,08 m2
34. Łazienka 3,76 m2
35. Pokój 2 osobowy 15,53/17,53 m2
36. Łazienka 3,87 m2
37. Szyb windy
38. Pokój 2 osobowy 17,68/18,07 m2
39. Łazienka 3,36 m2
40. Pokój 2 osobowy 19,27/20,26 m2
41. Łazienka 3,30 m2

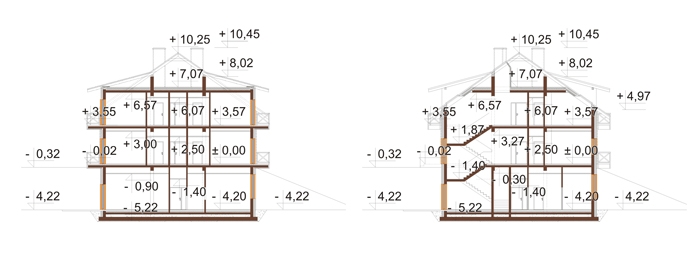

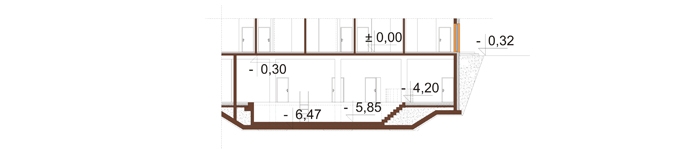

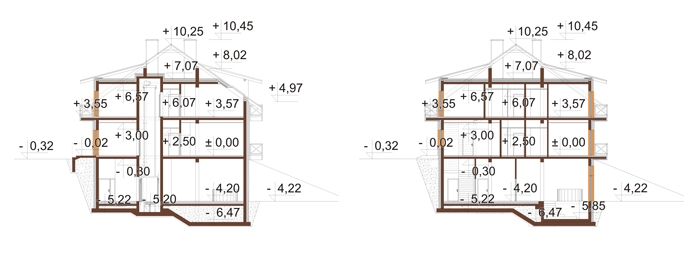

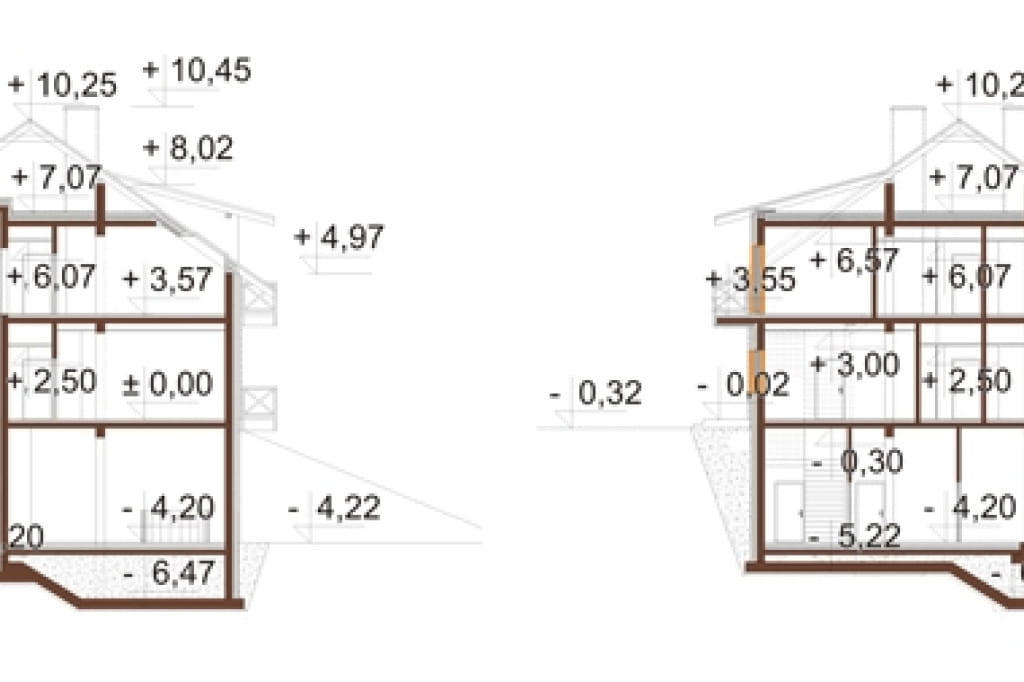

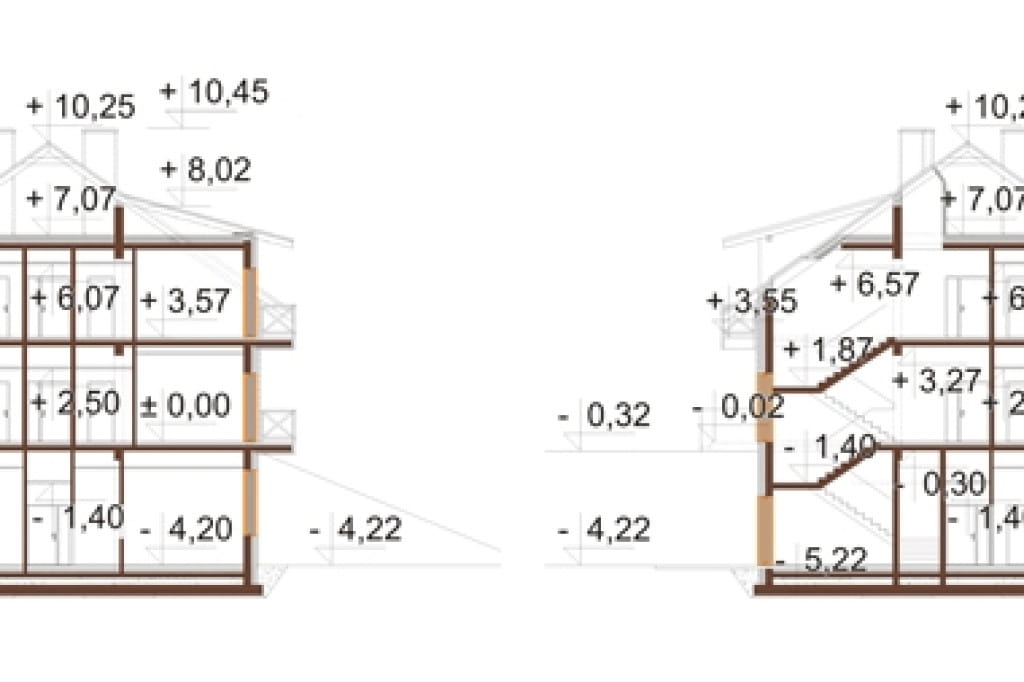

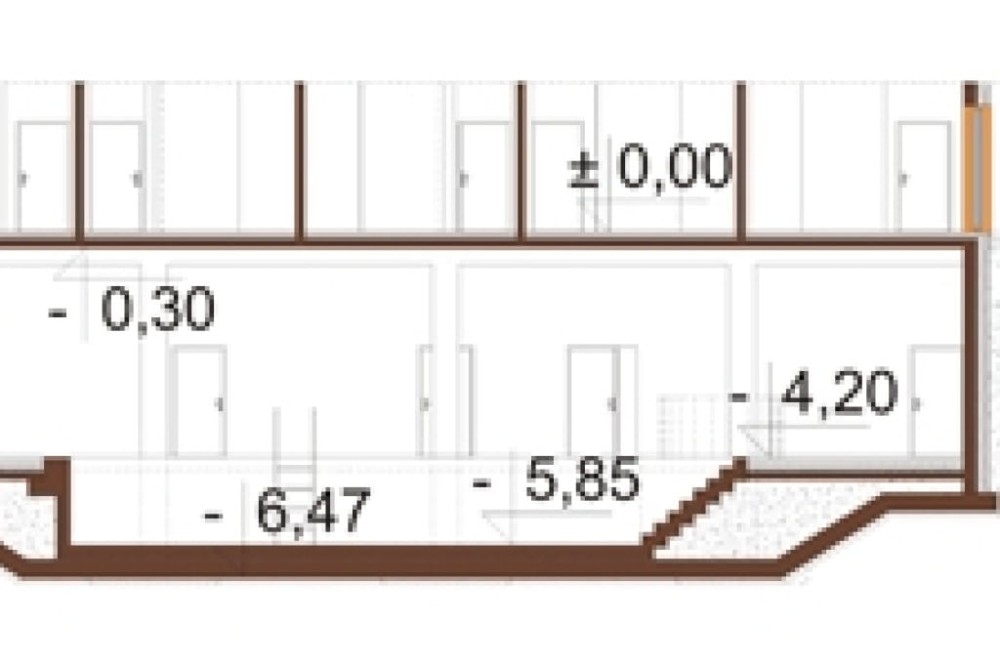

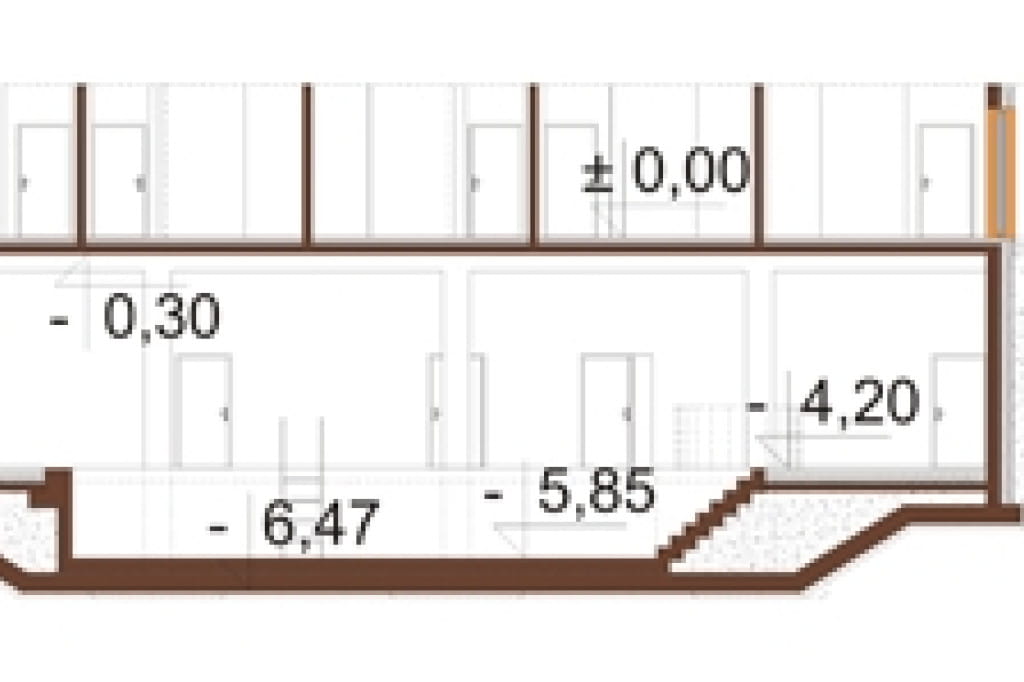

Przekrój

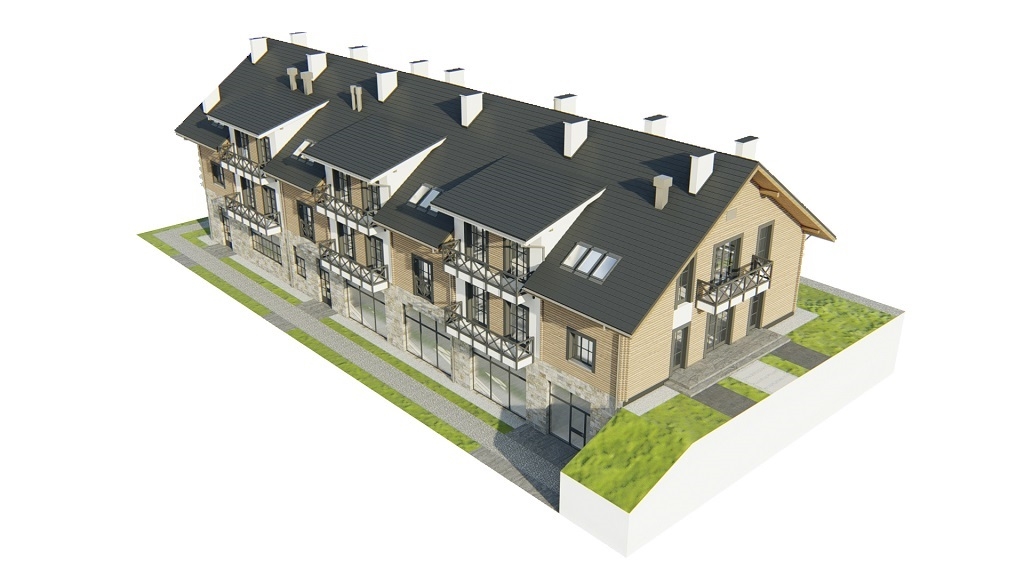

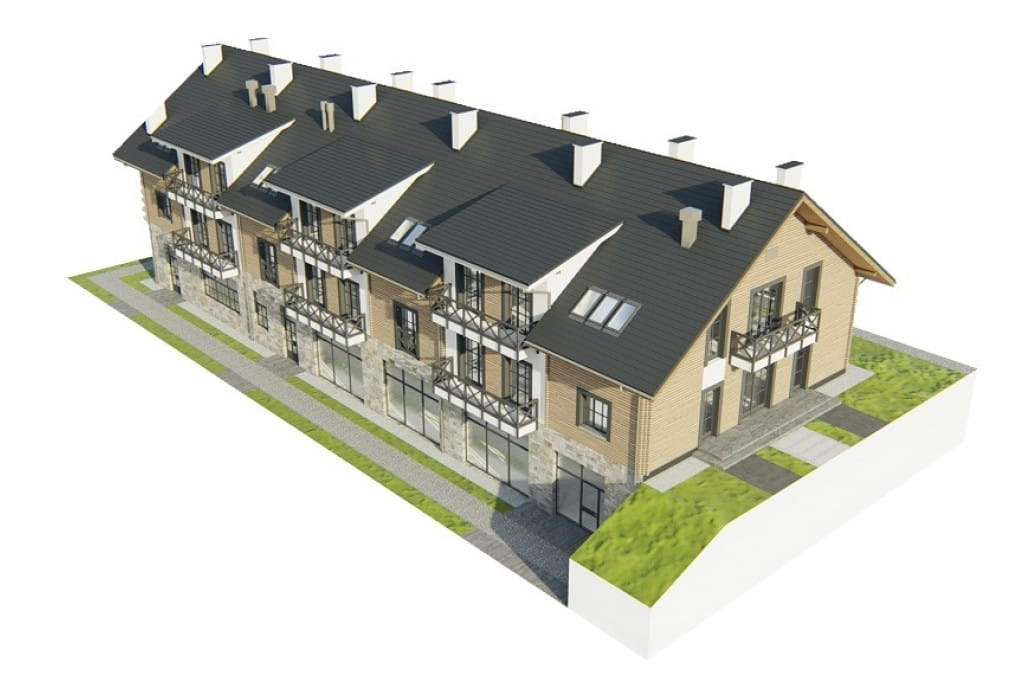

Model 3D

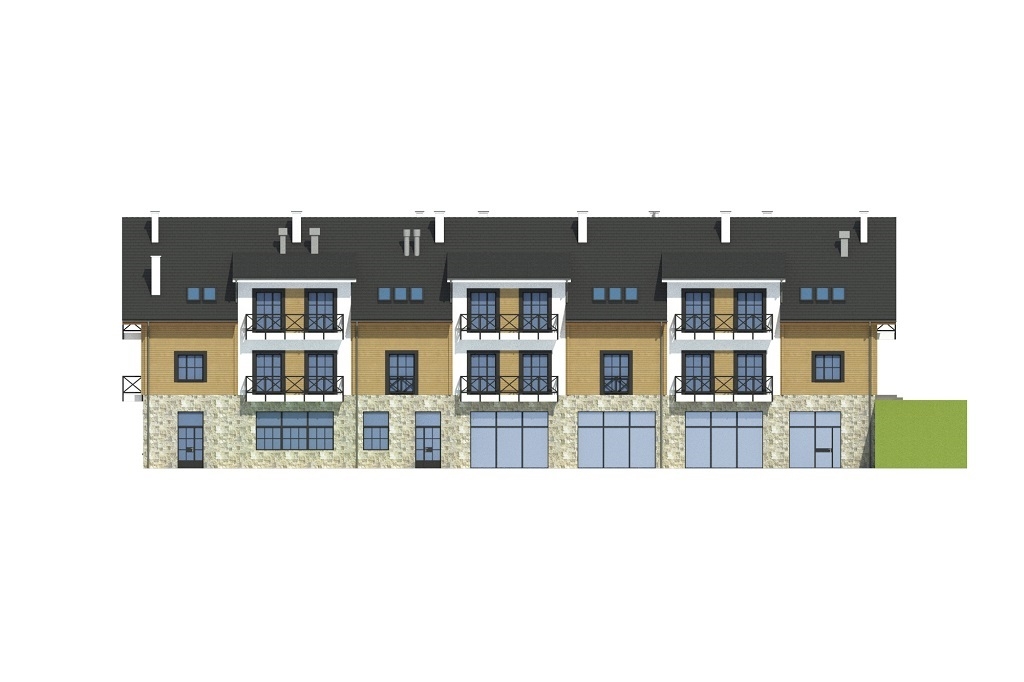

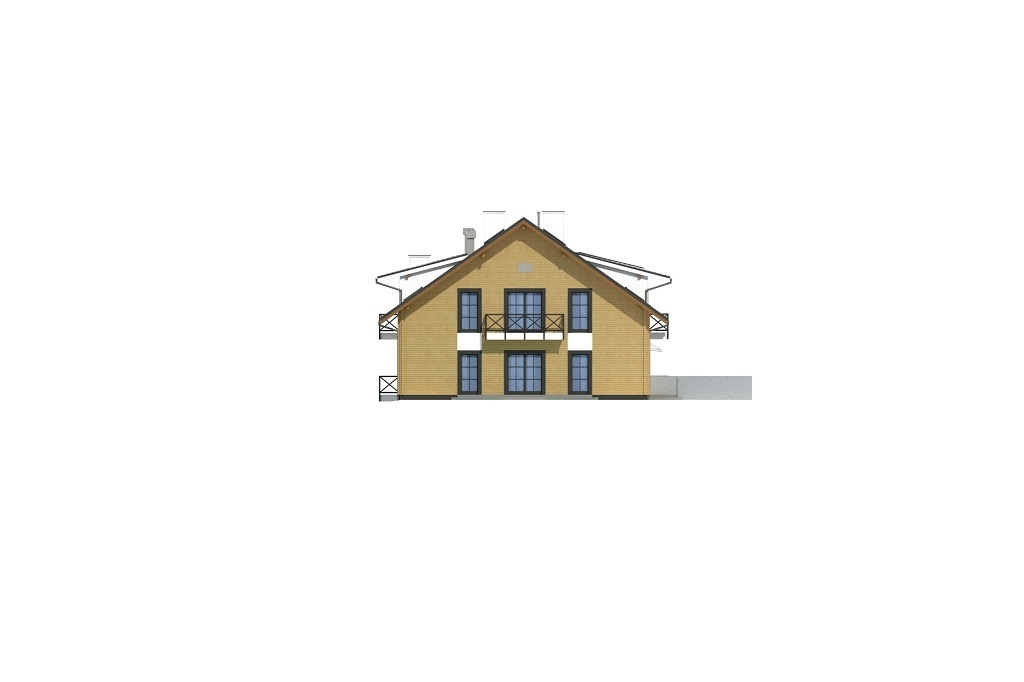

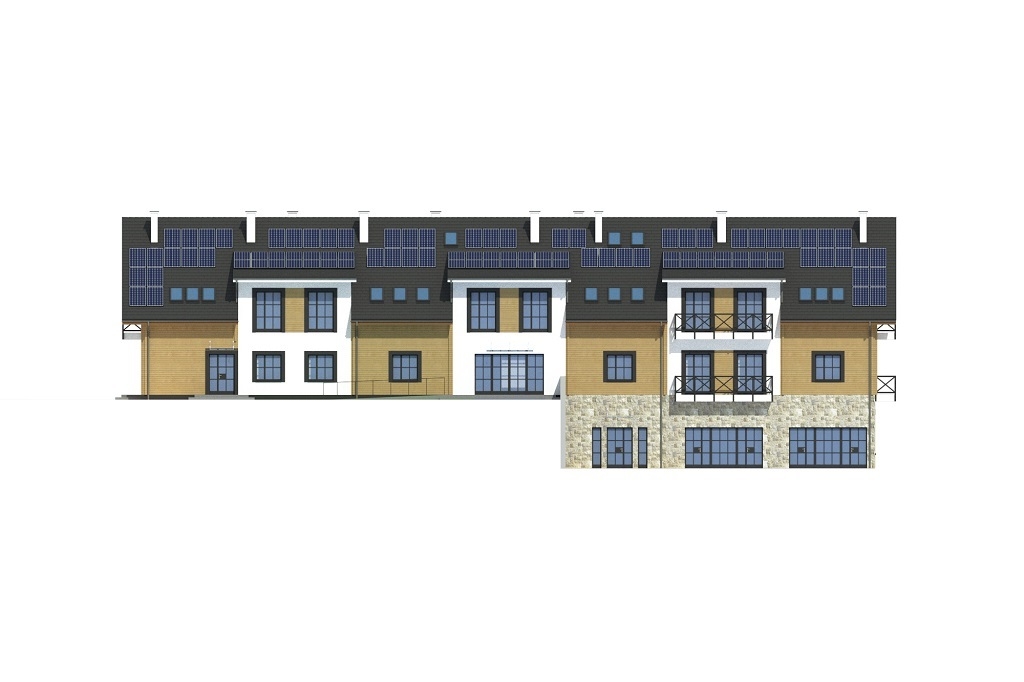

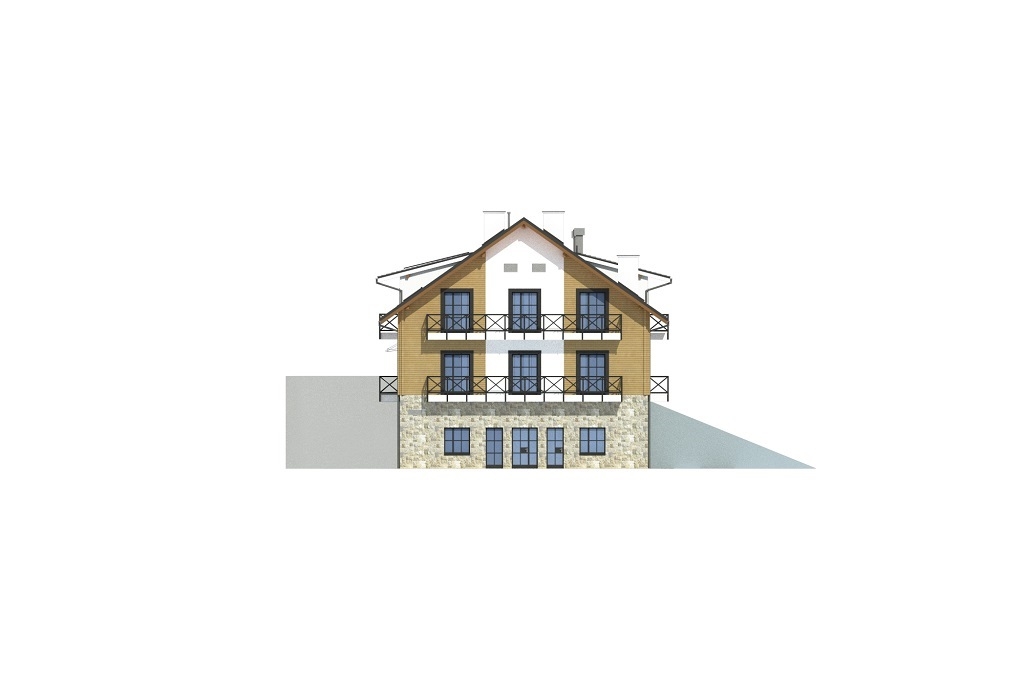

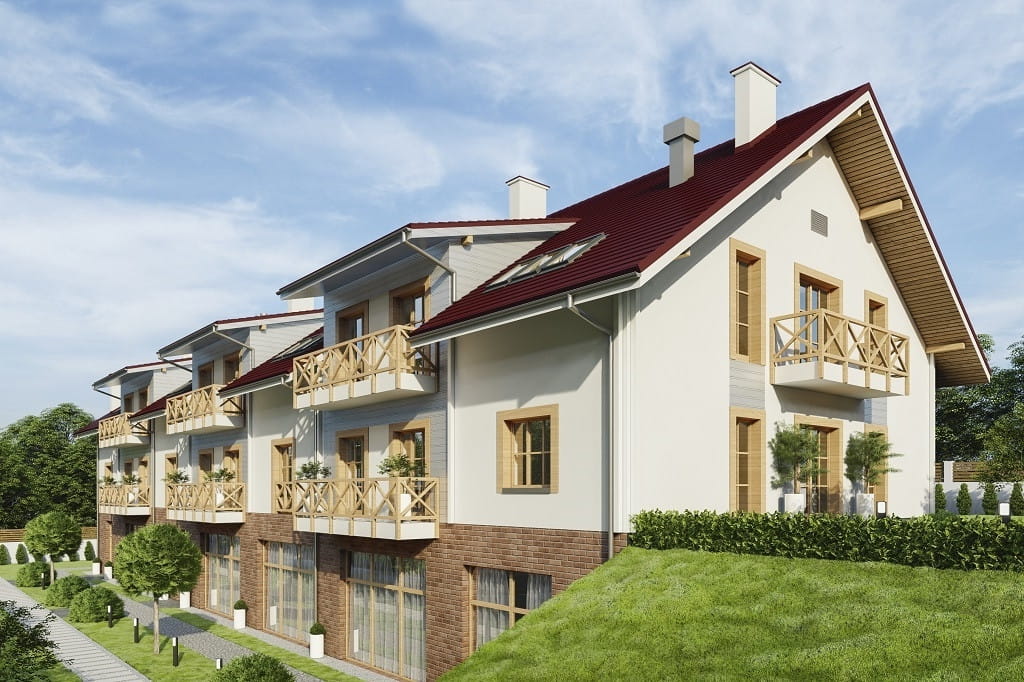

Elewacje
Informacje podstawowe
Projekt pensjonatu LK-133
Budynek posiada 3 kondygnację: piwnicę, parter oraz poddasze użytkowe.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Goście przebywać będą na parterze i poddaszu. W budynku zaprojektowano na parterze 12 pokój 2 osobowych z łazienkami, 1 pokój 2 osobowego z aneksem kuchennym i łazienką, 1 pokój 1 osobowy z łazianką. Na poddaszu 16 pokoi 2 osobowych z łazienkami i 1 pokój 2 osobowy z aneksem kuchennym i łazienką. Łączna liczba gości w budynku wynosi 61 osób w pokojach.
Przewidywane zatrudnienie około 20 pracowników.
Technologia: tradycyjna
Ściany zewnętrzne do poziomu +-0,00: ściana żelbetowa 24 cm, styropian 20 cm, tynk zewnętrzny
Ściany zewnętrzne powyżej poziomu +-0,00: beton komórkowy 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°, 15° (nad wykuszem na poddaszu)
Ogrzewanie: pompa ciepła
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 834,59 m2
Program:
*piwnica: klatka schodowa, studio urody, korytarz, 2 pomieszczenia techniczne, szatnia personelu, kuchnia, wc, punkt przyjęcia cateringu, pomieszczenie na chłodziarki, zmywalnia naczyń, rozdzielnia kelnerska, sala jadalna, winda, basen z jacuzzi, sauna, szatnia damska z wc i natryskiem, szatnia męska z wc i natryskiem, pomieszczenie techniczne
*parter: wejście główne z recepcją, wc męskie, wc damskie i dla osób niepełnosprawnych, klatka schodowa, szatnia personelu z łazienką, 1 pokój 1 osobowy z łazienką dla osób niepełnosprawnych, 13 pokoi 2 osobowych z łazienkami, biuro, korytarz, winda
*I piętro: klatka schodowa, winda, 17 pokoi 2 osobowych z łazienkami, korytarz, szafa gospodarcza
W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 32,9 kWp, która produkuje prąd na potrzeby pompy ciepła do podgrzewu c.o. i ciepłej wody użytkowej oraz wentylacji mechanicznej.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 671.03
- Powierzchnia użytkowa (m²) 1455.97
- Powierzchnia zabudowy (m²) 603.76
- Szerokość budynku/krótszy bok (m) 14.28
- Długość budynku/dłuższy bok (m) 42.28
- Wysokość budynku (m) 14.47(piwnica), 10.57(parter)
- Szerokość działki/krótszy bok (m) 22.28
- Kąt nachylenia dachu (°) 35°, 15°
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 7367.70
- Liczba kondygnacji 3
- Rodzaj ogrzewania pompa ciepła
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 15.75
- Instalacja fotowoltaiczna* tak
- Liczba pomieszczeń 108
- Liczba łazienek (bez WC) 31 - 40
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
