Projekt Motel z częścią usługową Kod: K-134
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

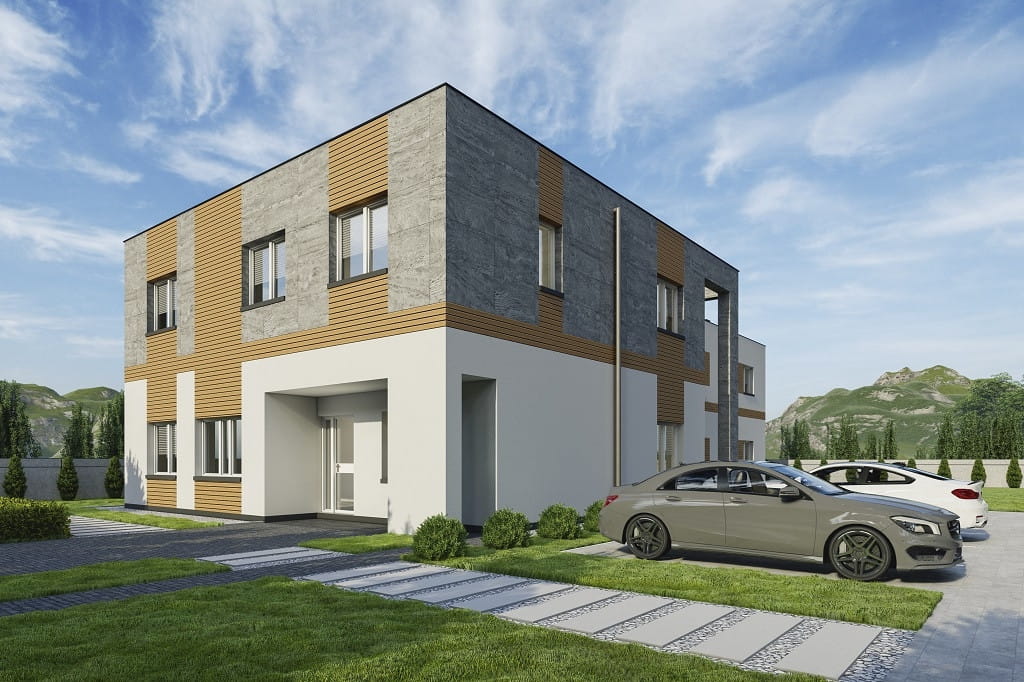

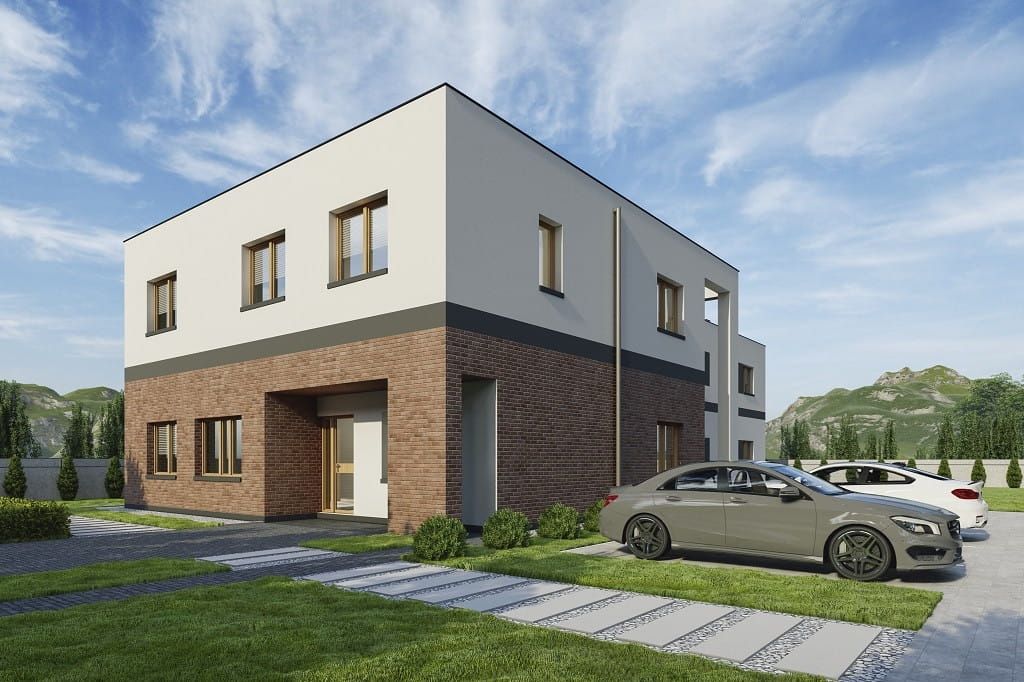

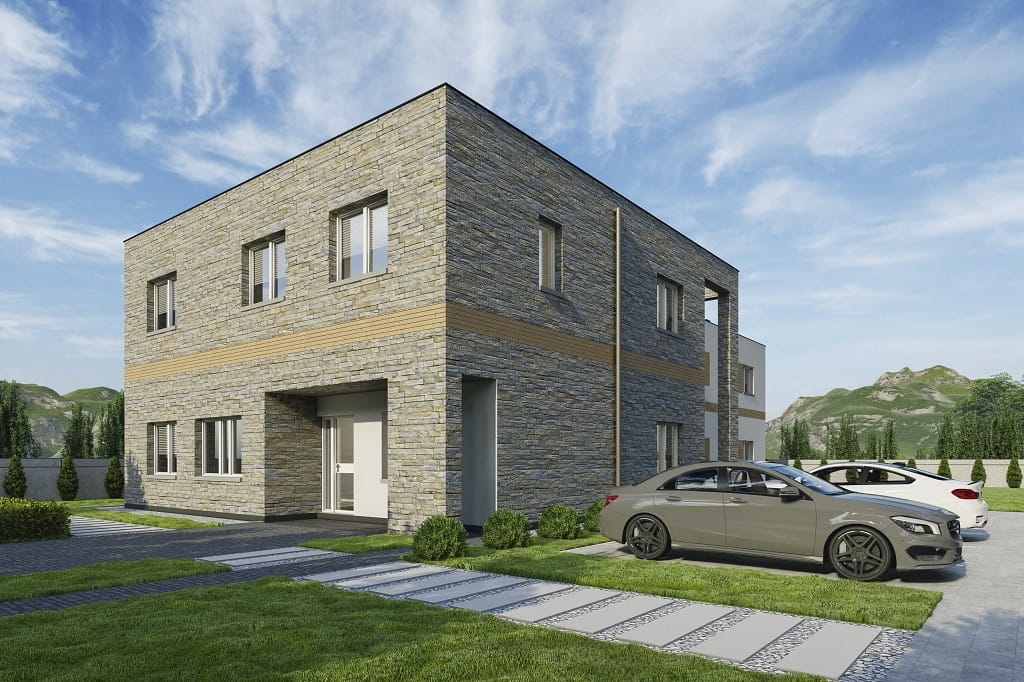

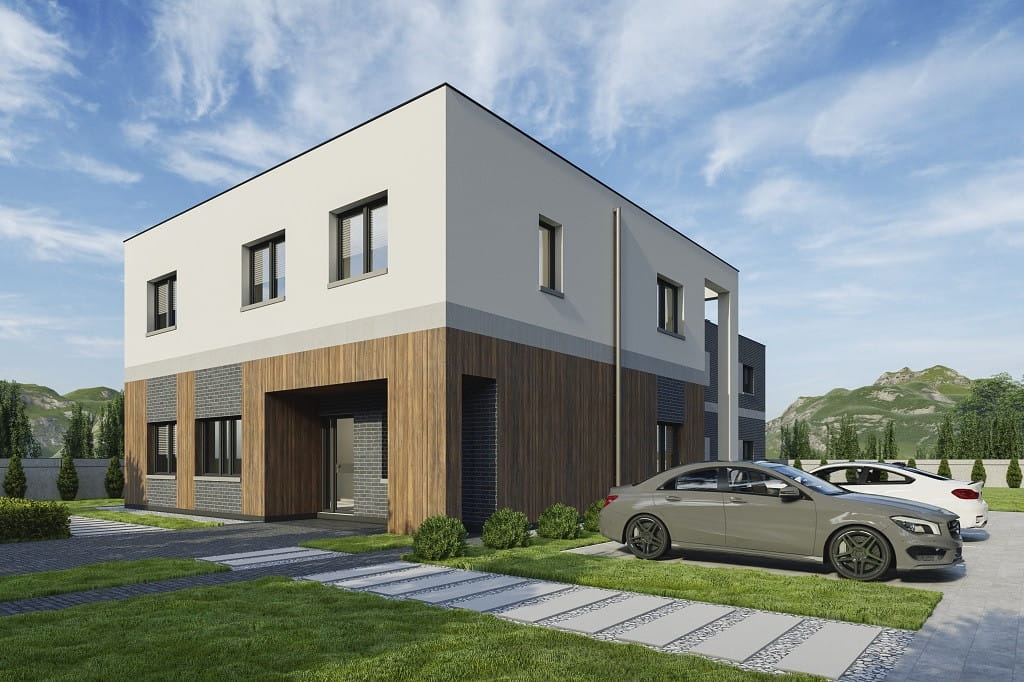

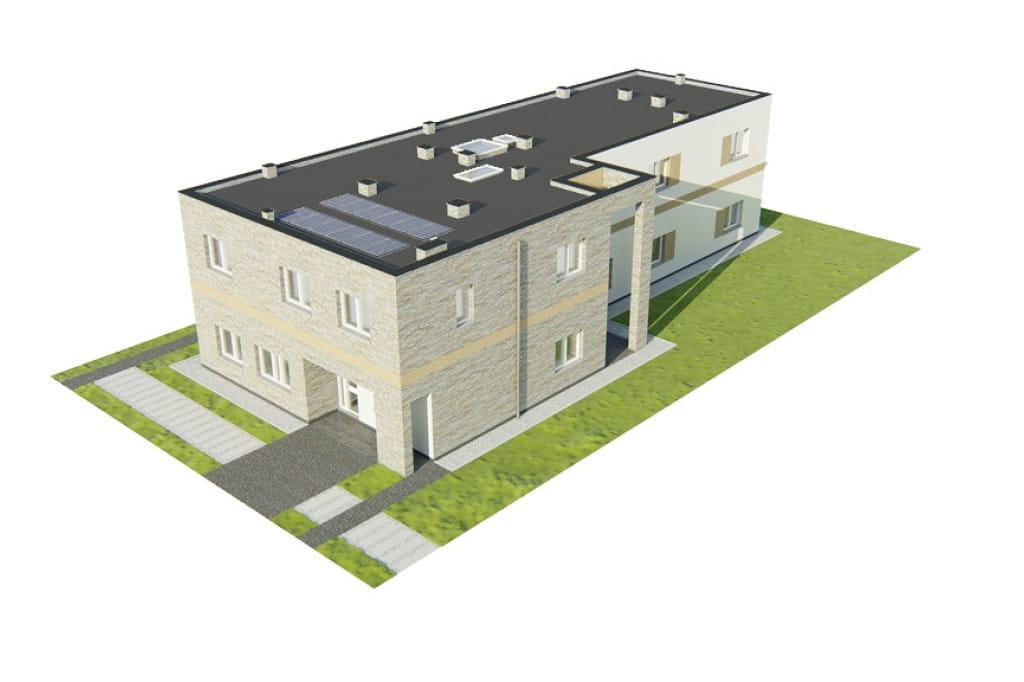

Model
Elewacje

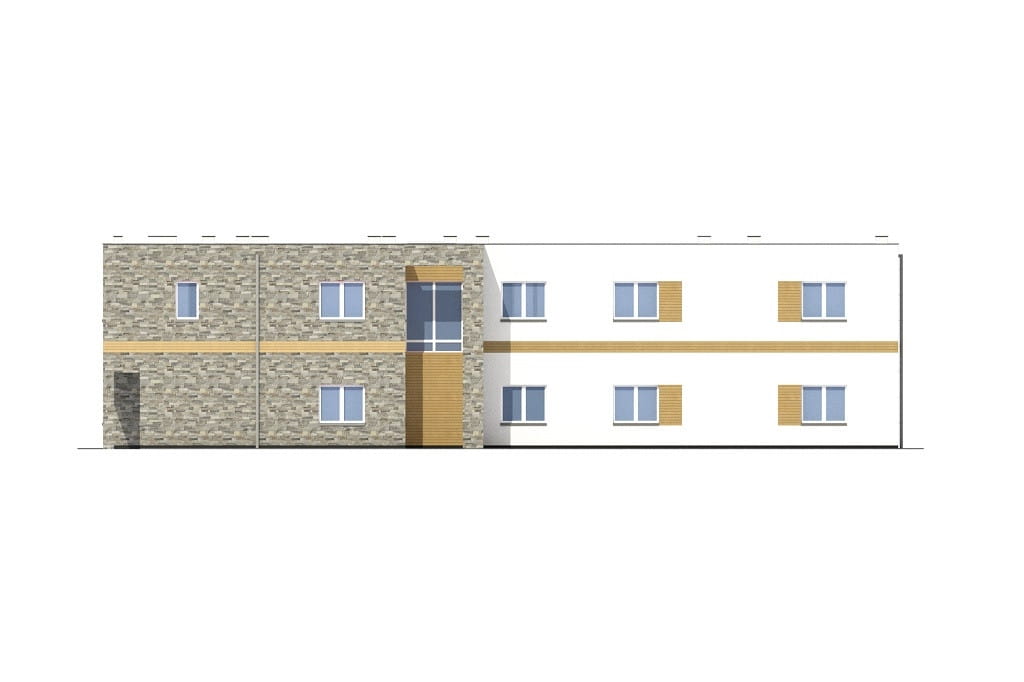

elewacja ogrodowa

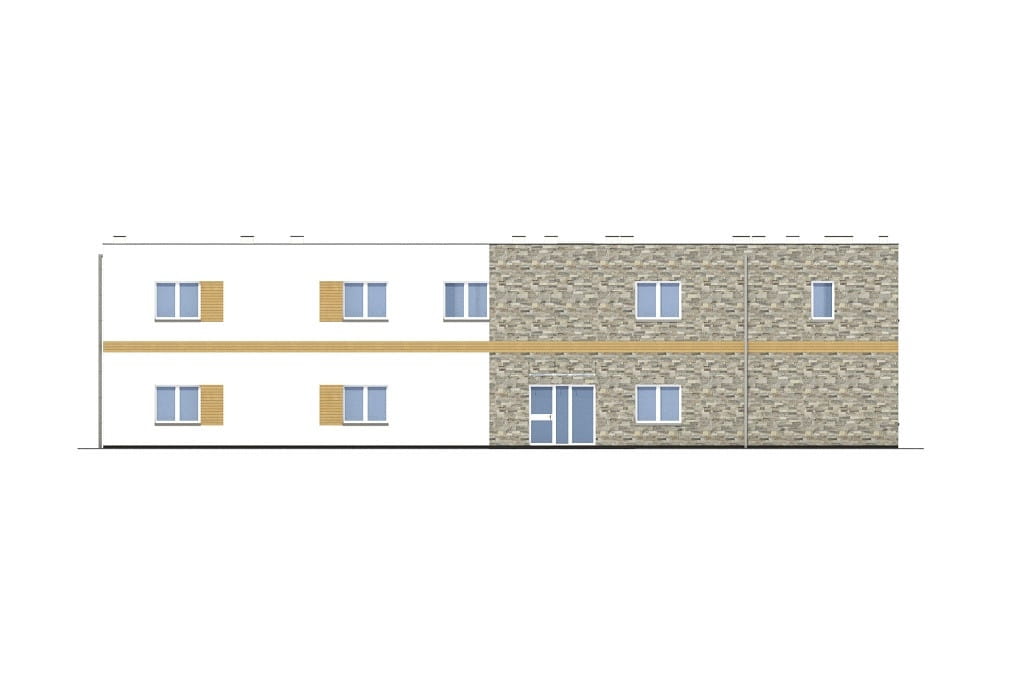

elewacja frontowa

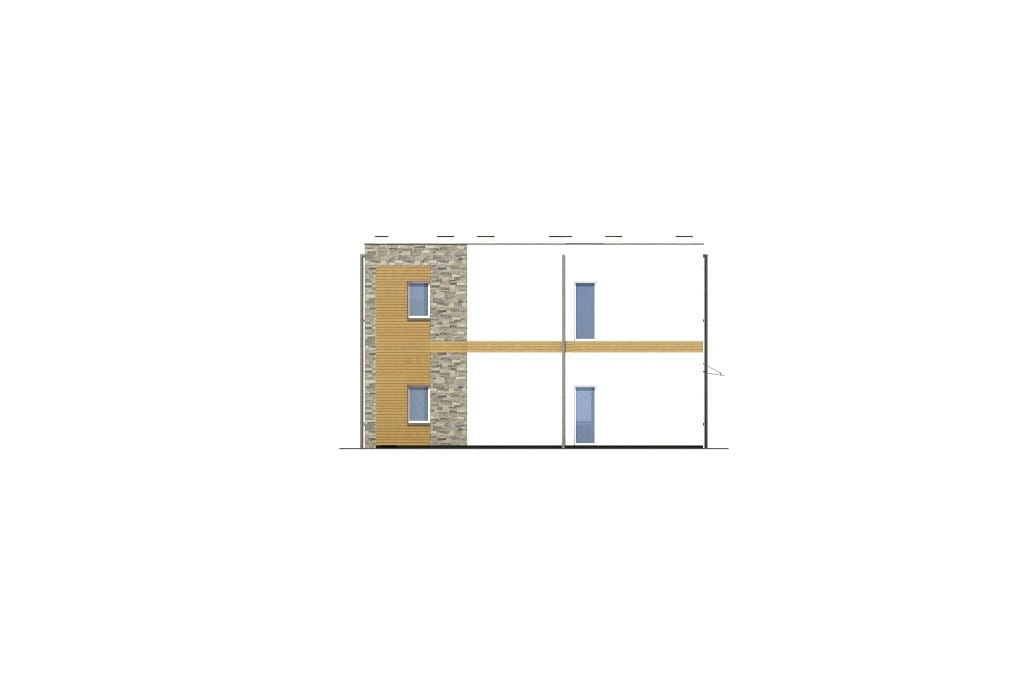

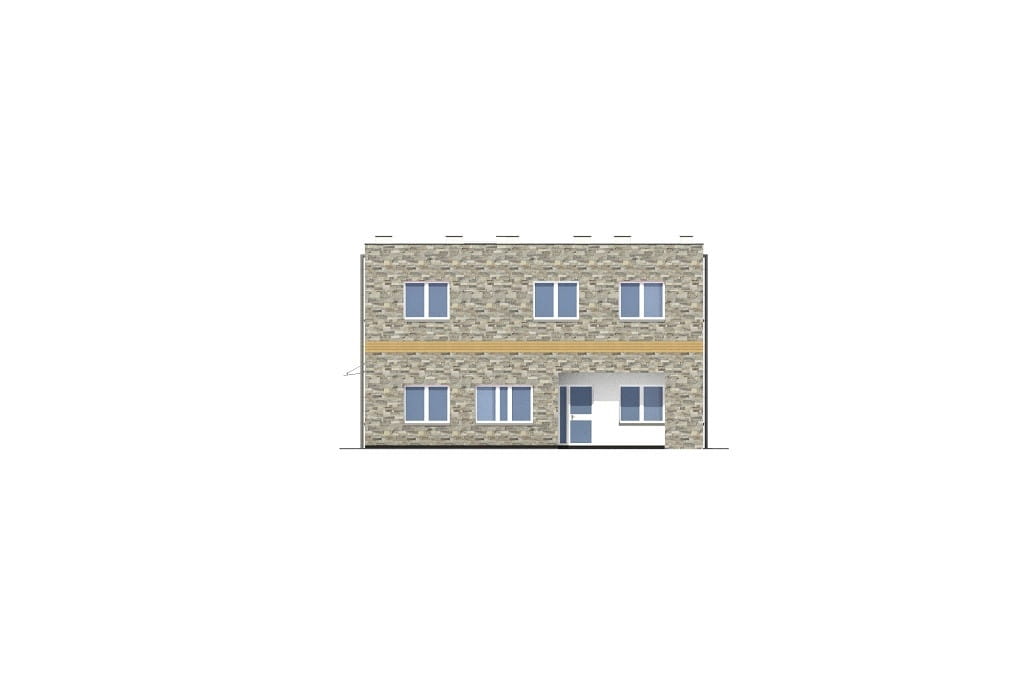

elewacja boczna
elewacja boczna

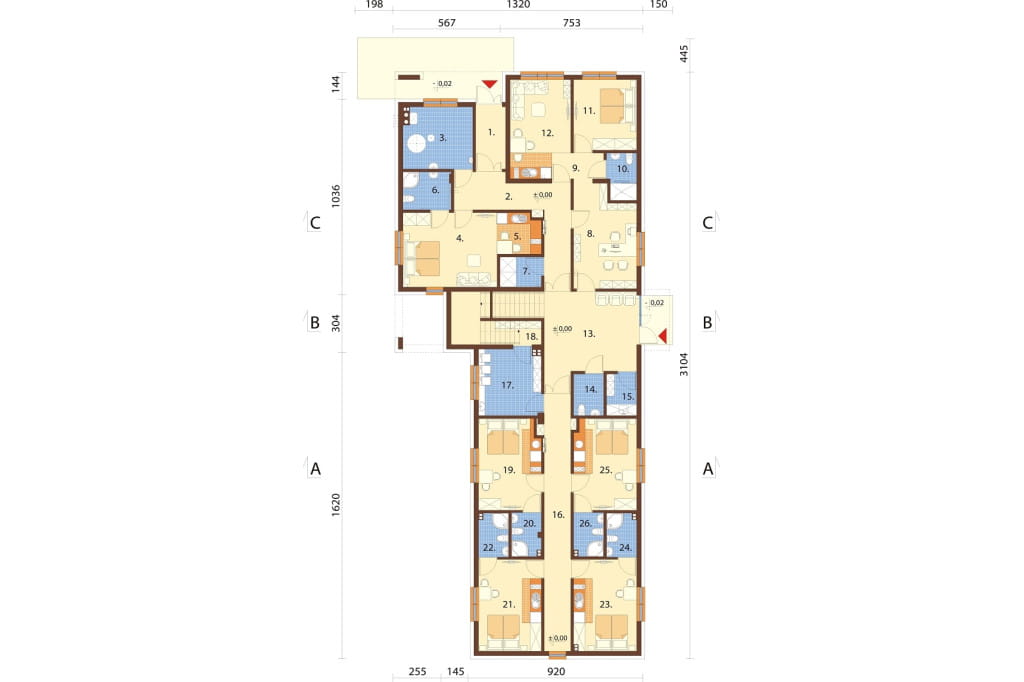

Rzut parteru

PARTER: 262,97 m2

1. Wiatrołap 5,00 m2
2. Korytarz 15,63 m2
3. Kotłownia/pom.gosp. 11,54 m2
4. Pokój 2 osobowy 19,22 m2
5. Aneks kuchenny 4,71 m2
6. Łazienka 4,86 m2
7. Magazyn bielizny brudnej/czystej 3,34 m2
8. Biuro/recepcja 16,56 m2
9. Hall 3,56 m2
10. Łazienka 3,58 m2
11. Pokój 12,13 m2
12. Pokój+an.kuch. 15,11 m2
13. Hall+kl.schod. 26,26 m2
14. WC ogólnodostępne 3,34 m2
15. Pom. porządkowe 3,34 m2
16. Korytarz 18,44 m2
17. Pralnia+suszarnia 11,20 m2
18. Pom. gosp. 8,91 m2
19. Pokój 2 osobowy+an.kuch. 15,39 m2
20. Łazienka 3,38 m2
21. Pokój 2 osobowy+an.kuch. 15,81 m2
​22. Łazienka 3,45 m2
23. Pokój 2 osobowy+an.kuch. 15,72 m2
​24. Łazienka 3,45 m2
25. Pokój 2 osobowy+an.kuch. 15,59 m2
​26. Łazienka 3,45 m2

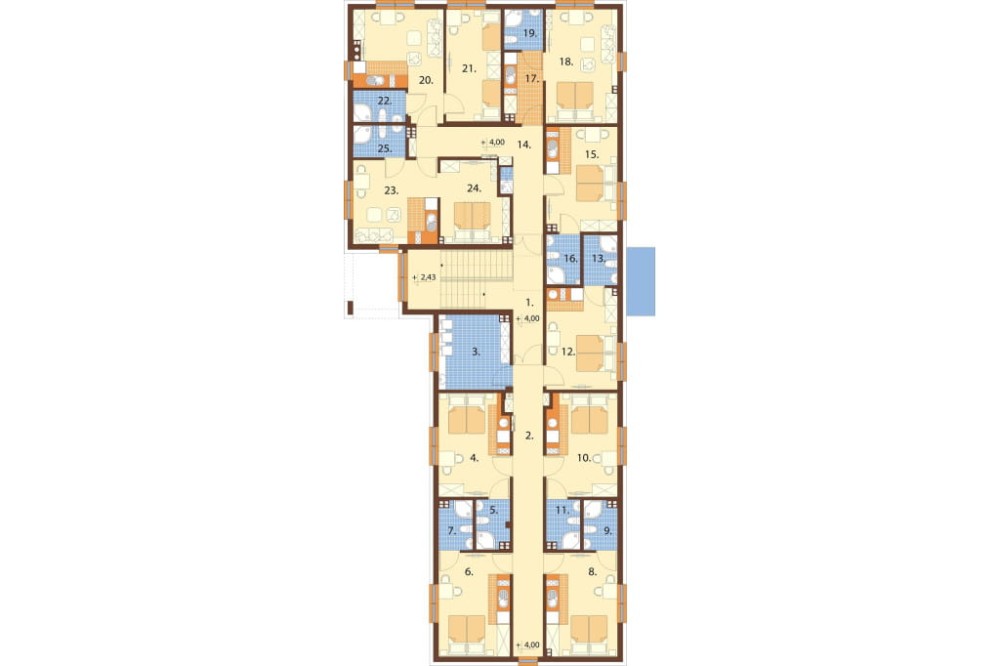

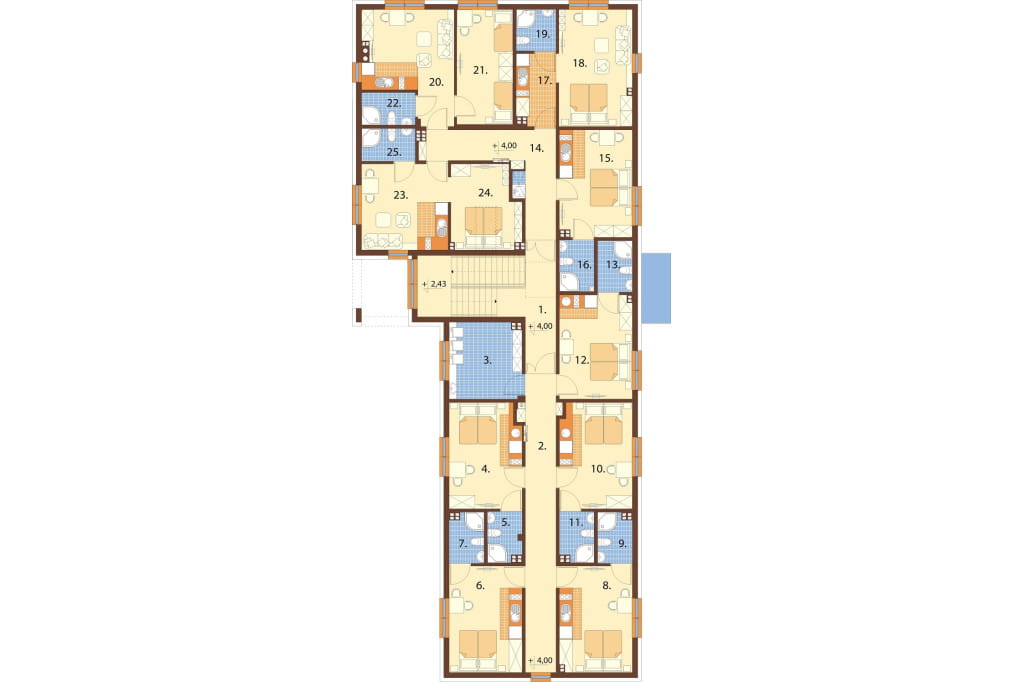

Rzut I piętra

I PIĘTRO: 264,17 m2

1. Kl. schodowa 16,89 m2
2. Korytarz 18,44 m2
3. Pralnia+suszarnia og. 11,19 m2
4. Pokój 2 osobowy+an.kuch. 15,39 m2
5. Łazienka 3,29 m2
6. Pokój 2 osobowy+an.kuch. 15,81 m2
7. Łazienka 3,45 m2
8. Pokój 2 osobowy+an.kuch. 15,72 m2
9. Łazienka 3,36 m2
10. Pokój 2 osobowy+an.kuch. 15,59 m2
11. Łazienka 3,36 m2
12. Pokój 2 osobowy+an.kuch. 15,25 m2
13. Łazienka 3,36 m2
14. Korytarz 13,20 m2
15. Pokój 2 osobowy+an.kuch. 15,80 m2
16. Łazienka 3,57 m2
17. Przedsionek+an.kuch. 5,61 m2
18. Pokój 2 osobowy 17,49 m2
19. Łazienka 3,29 m2
20. Pokój+an.kuch. 17,43 m2
21. Pokój 2 osobowy 13,11 m2
22. Łazienka 3,50 m2
23. Pokój+an.kuch. 15,23 m2
24. Pokój 2 osobowy 11,34 m2
25. Łazienka 3,50 m2

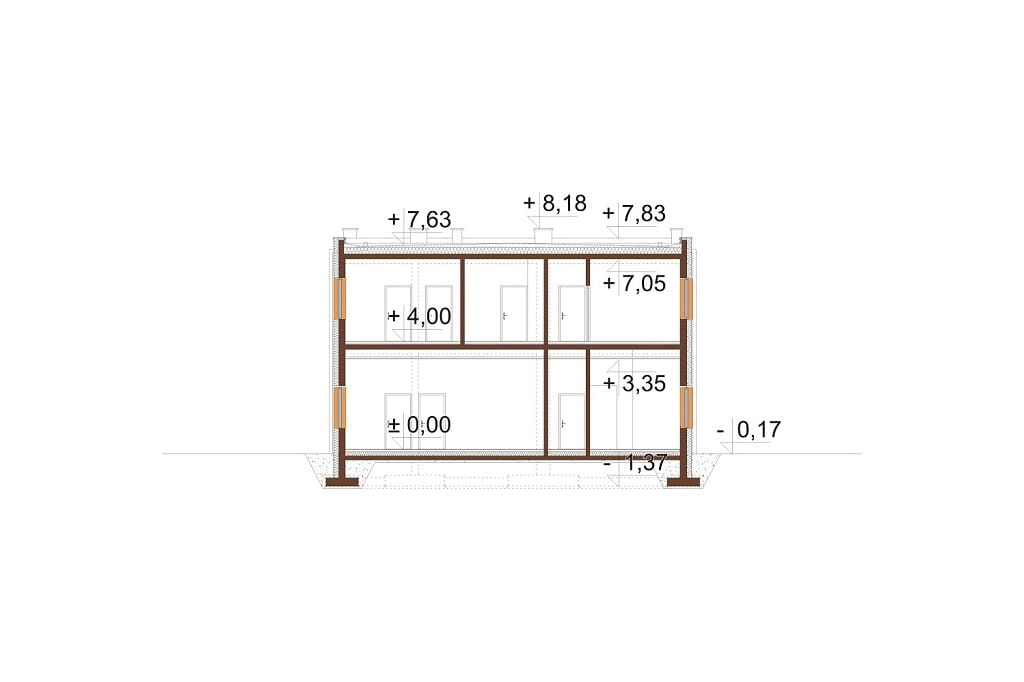

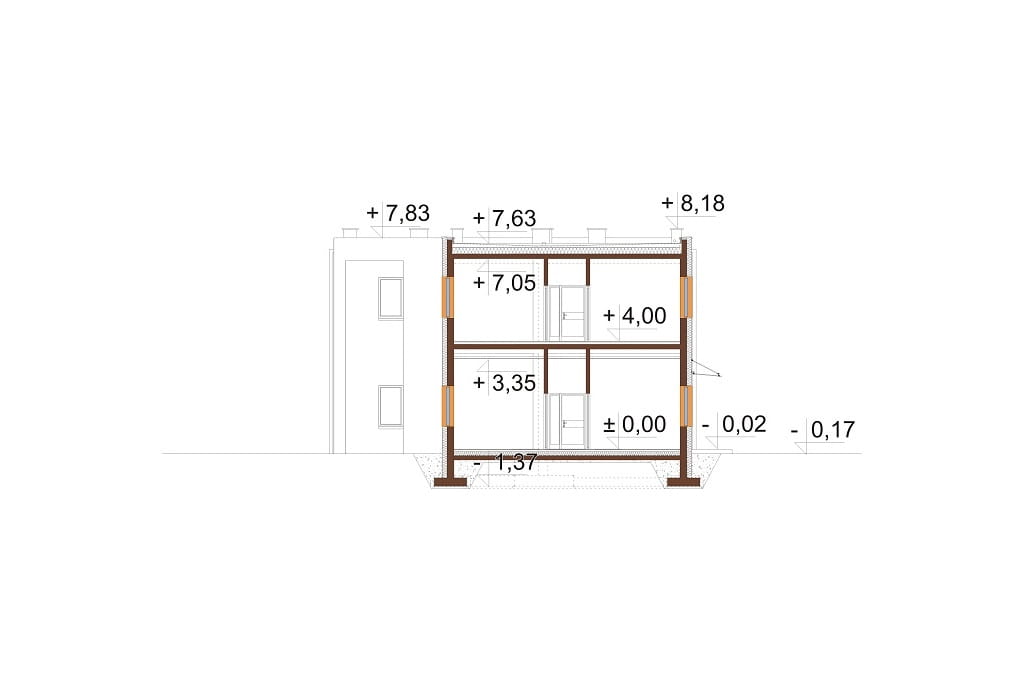

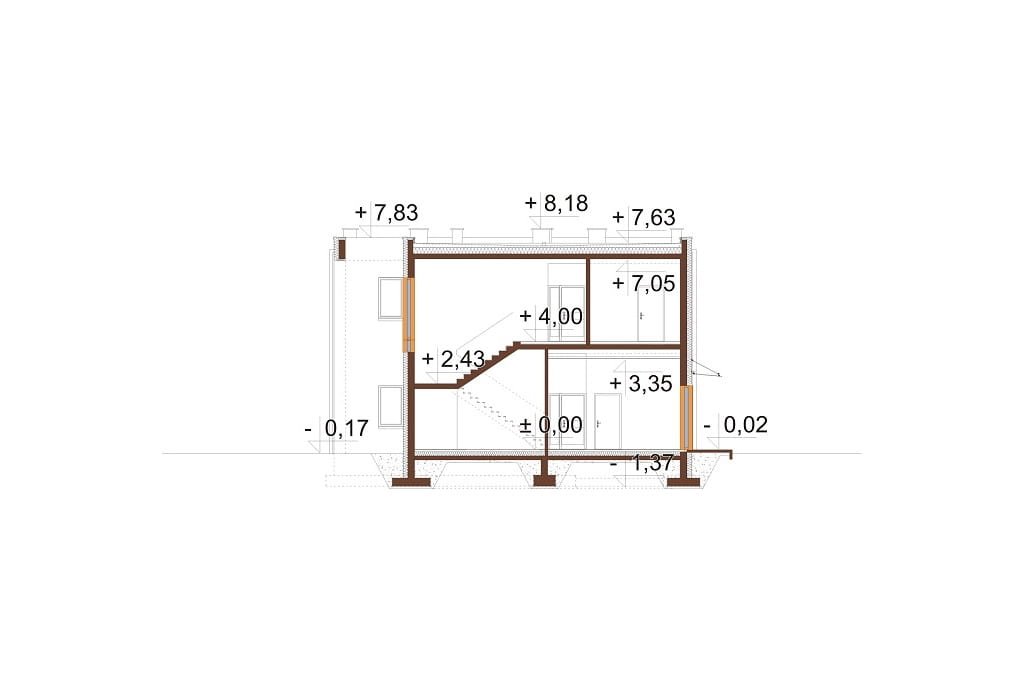

Przekrój







Projekt motelu z częścią usługową K-134
Budynek posiada dwie kondygnację naziemne: parter i I piętro. Nie ma garażu ani piwnicy.
Na parterze zlokalizowano 6 pokoi dwuosobowych z aneksem kuchennym i łazienką, a na I piętrze 9 pokoi dwuosobowych z aneksem kuchennym i łazienką.
Obiekt jest przystosowany dla osób niepełnosprawnych (wyposażony w drzwi bez progów oraz 1 pokój z łazienką jest zagospodarowany do korzystania przez osoby poruszające się na wózku inwalidzkim).
Przewidywane zatrudnienie około 3 - 5 osób (lub więcej w zależności od potrzeb)

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 1,5% - 2,2%
Ogrzewanie: kocioł na paliwo gazowe, ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna
Pokrycie dachu: papa termozgrzewalna
Powierzchnia dach: 310,06 m2
Program:
*parter: wiatrołap, korytarz, kotłowania gazowa / pomieszczenie gospodarcze, wc ogólnodostępne męskie, wc ogólnodostępne damskie, biuro / recepcja, hall, 6 pokoi dwuosobowych z aneksem kuchennym i łazienką, klatka schodowa, pralnia ogólnodostępna
*I piętro: klatka schodowa, korytarz, pralnia ogólnodostępna, 9 pokoi dwuosobowych z aneksem kuchennym i łazienką.

Powierzchnia zabudowy: 337.18 m²
Powierzchnia użytkowa: 527.14 m²
Kubatura: 2678.30 m³
Szerokość działki: 21.20 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 51
Kąt nachylenia dachu: 1.5% - 2.2%
Ilość pokoi: 15
Pokój na parterze: Tak
Wysokość budynku: 8.0 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 74.92 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, pensjonat, projekt pensjonatu, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 200PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
