Projekt domu

Budynek wielorodzinny

Kod: DM-6793
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512

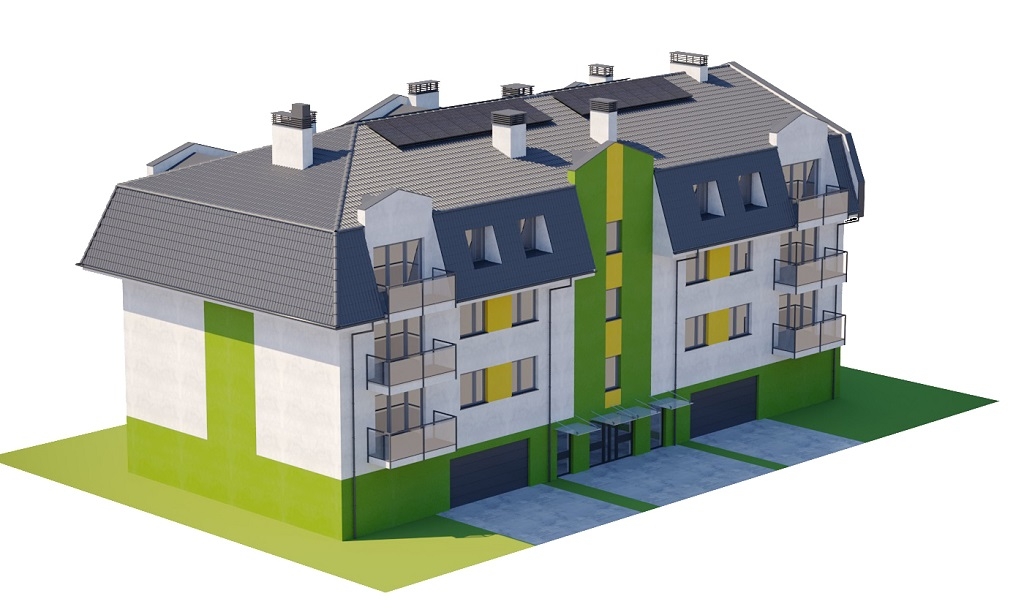

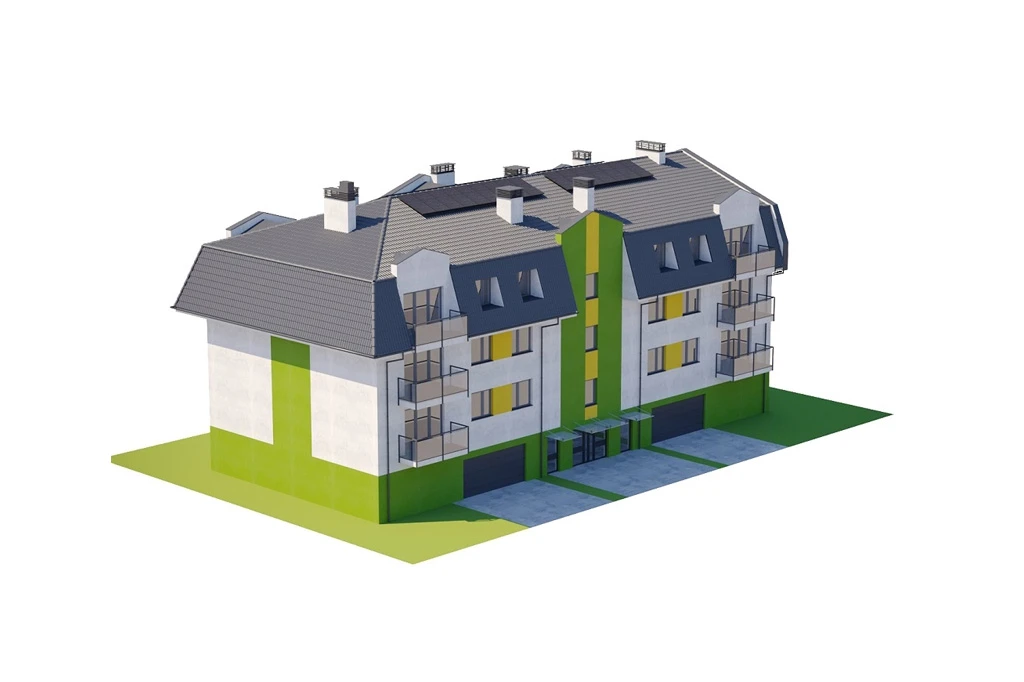

Model



Projekt domu DM-6793 - model

Elewacje



Projekt domu DM-6793 - elewacja

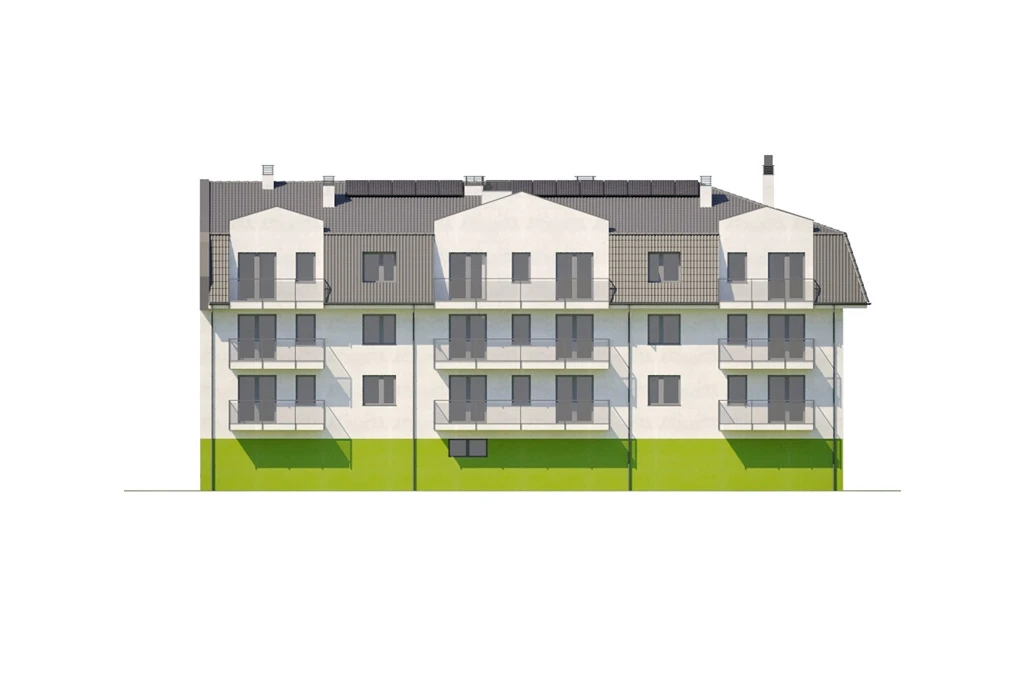

elewacja ogrodowa
Projekt domu DM-6793 - elewacja

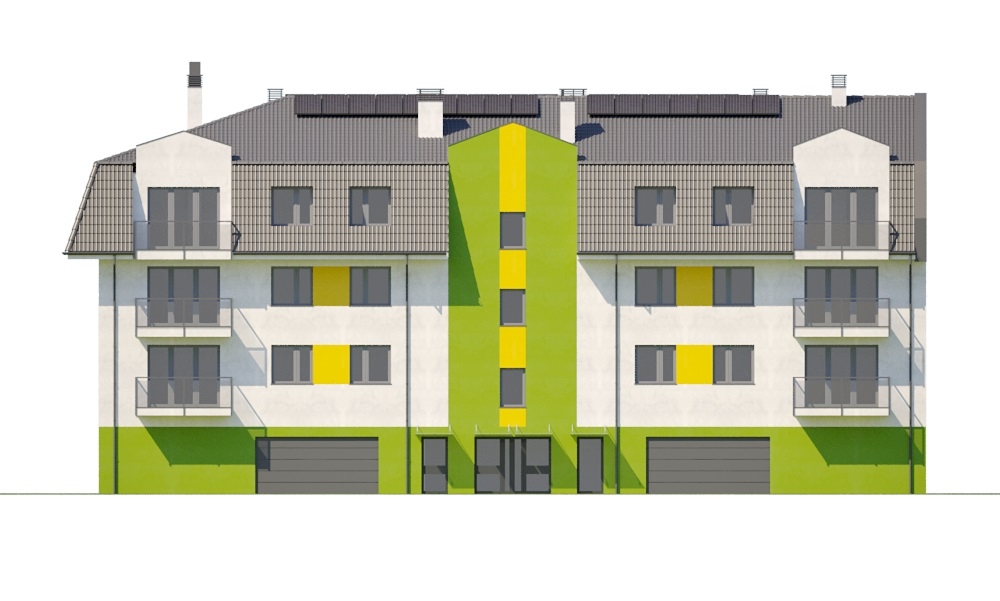

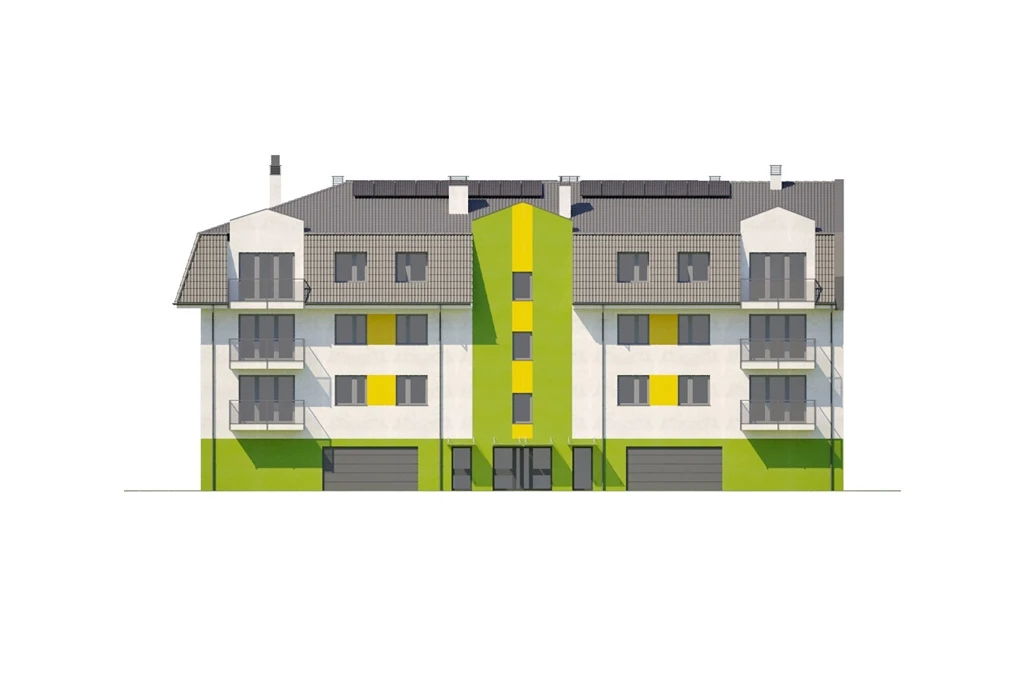

elewacja frontowa
Projekt domu DM-6793 - elewacja

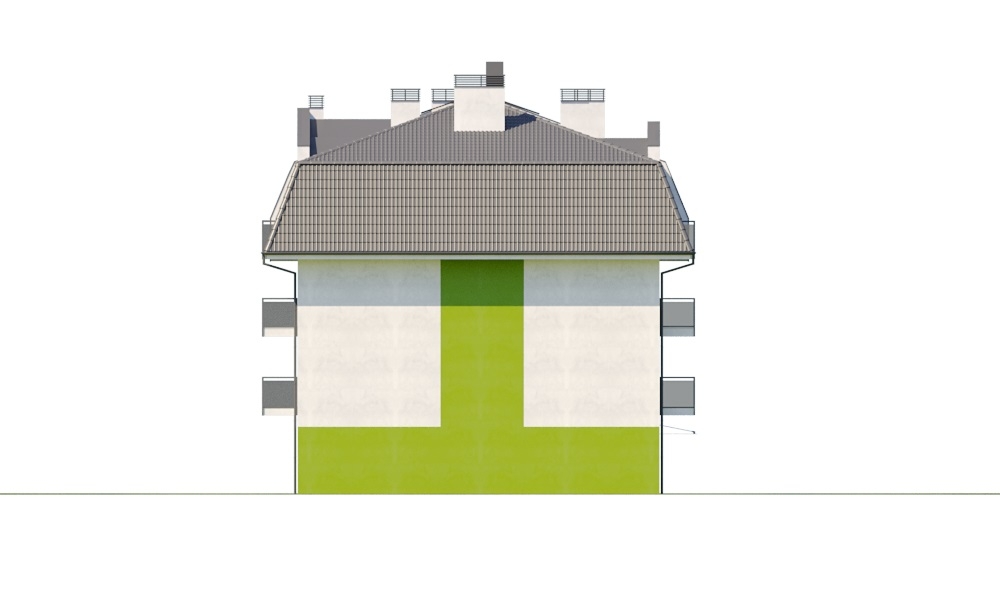

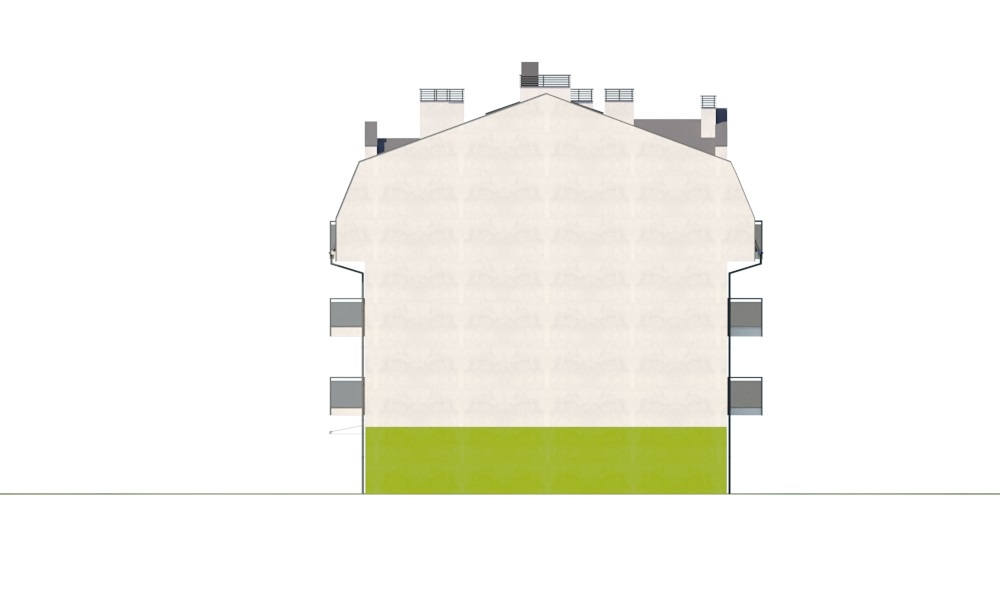

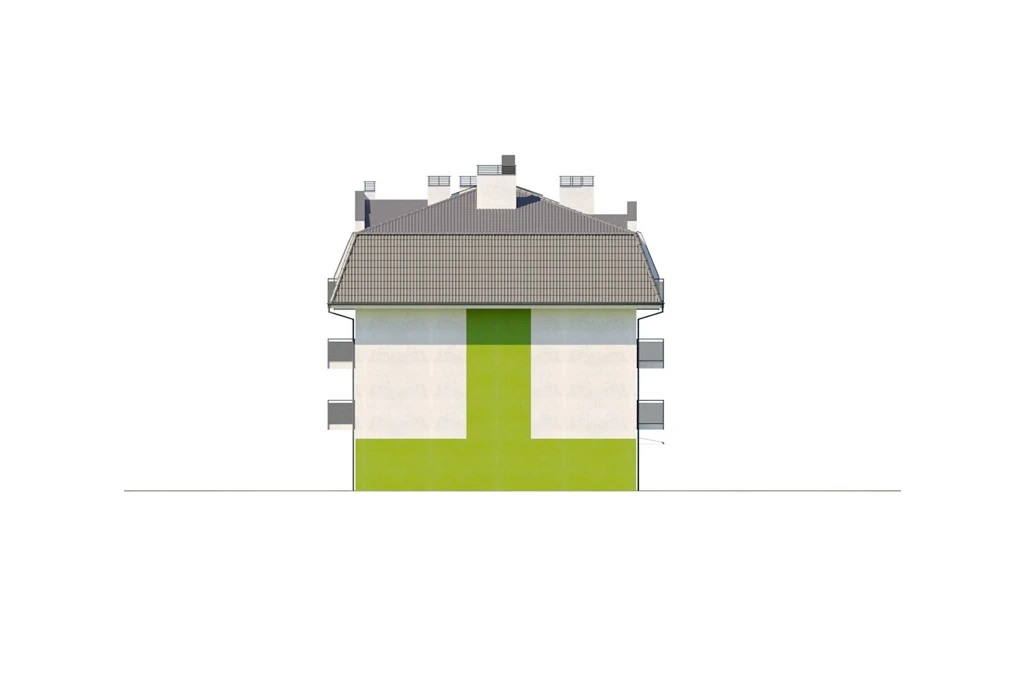

elewacja boczna
Projekt domu DM-6793 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

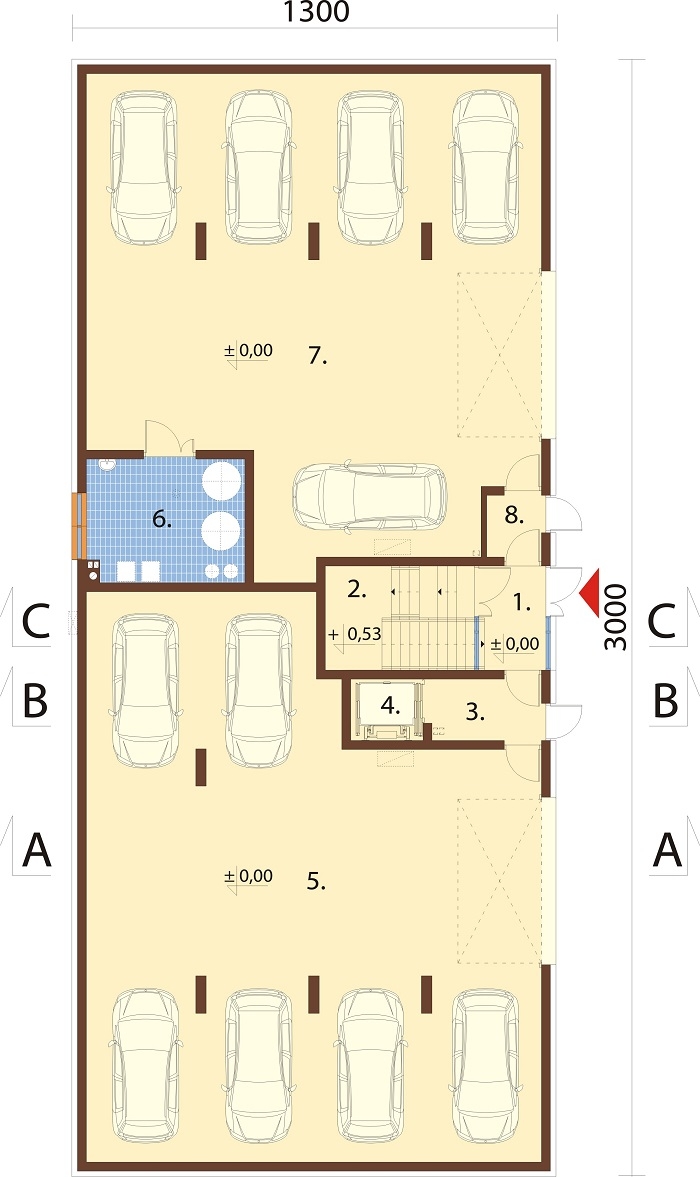

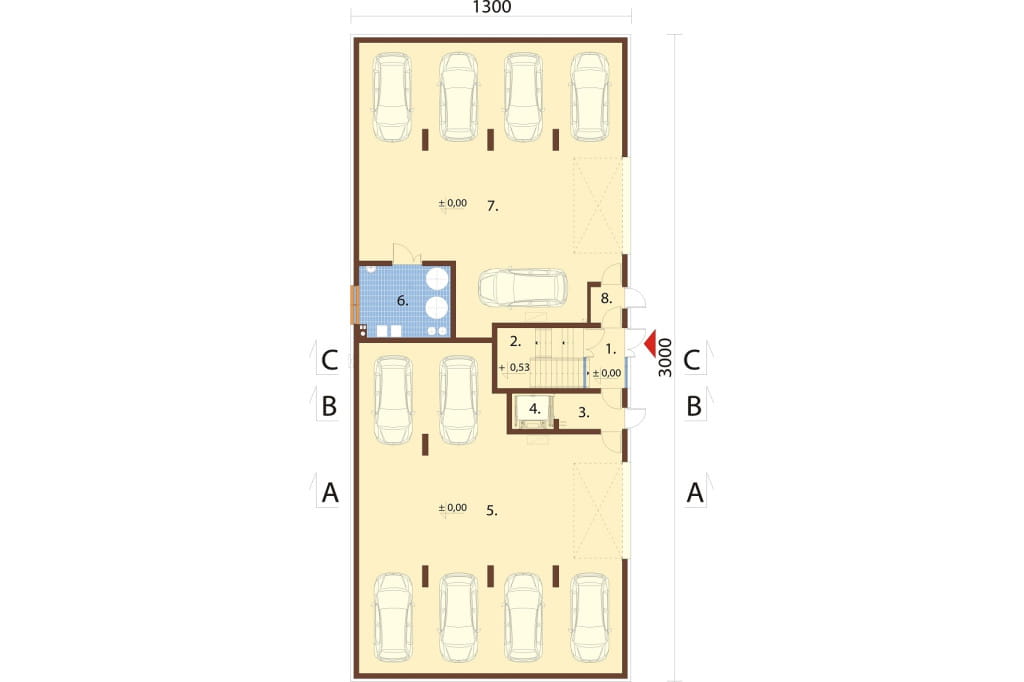

Rzut parteru



Projekt domu DM-6793 - rzut

PARTER: 338,35 m2

1. Wiatrołap 4,54 m2
2. Klatka schodowa 7,99 m2
3. Przedsionek 4,66 m2
4. Szyb windy 3,20 m2
5. Miejsce postojowe 160,40 m2
6. Kotłownia gazowa 13,62 m2
7. Miejsce postojowe 141,64 m2
8. Przedsionek 2,30 m2

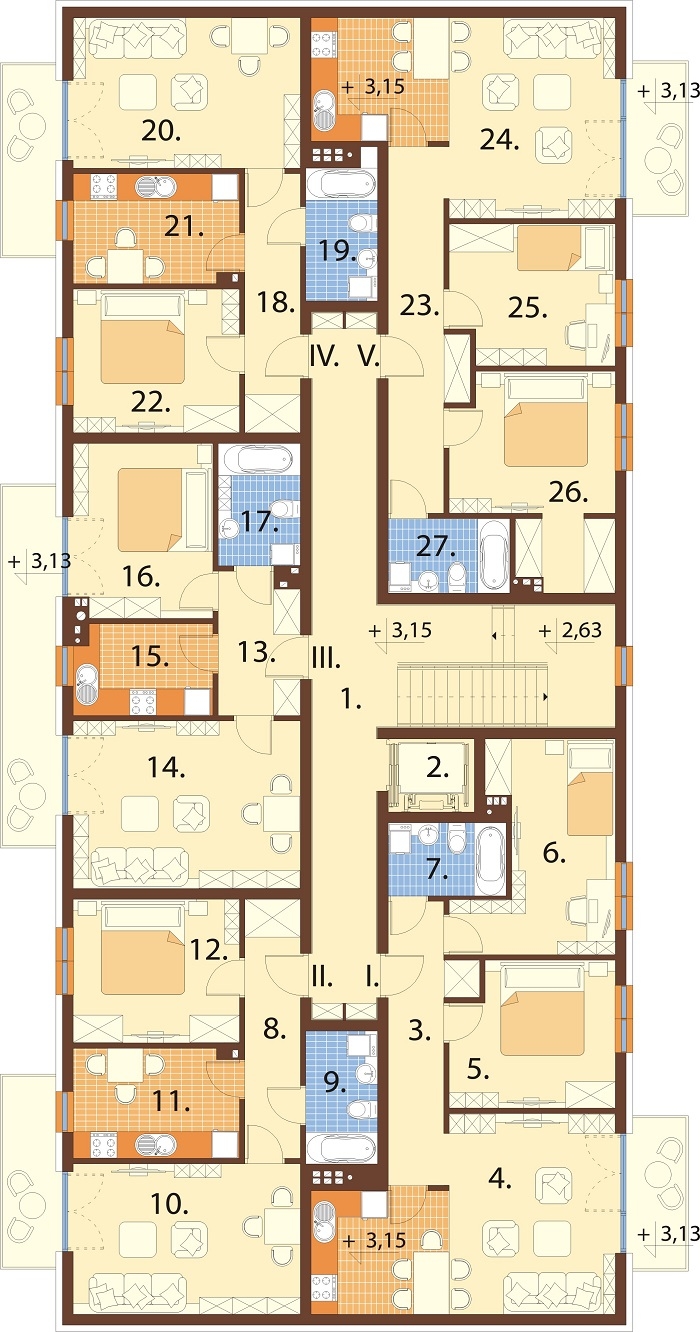

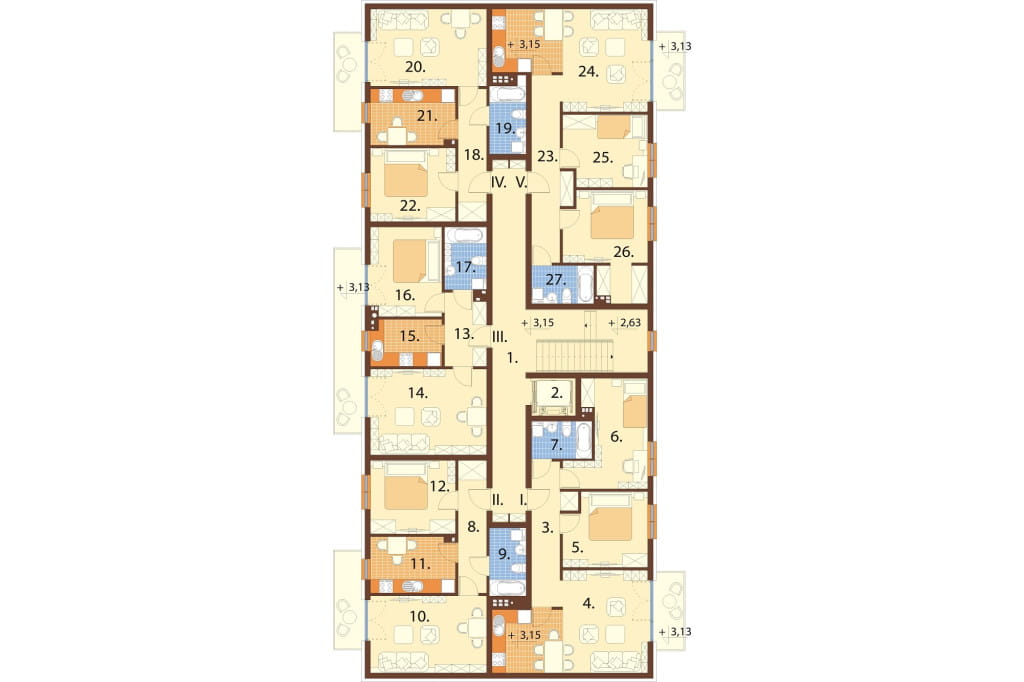

Rzut I piętra



Projekt domu DM-6793 - rzut

I PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 1: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 2: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 3: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 4: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 5: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

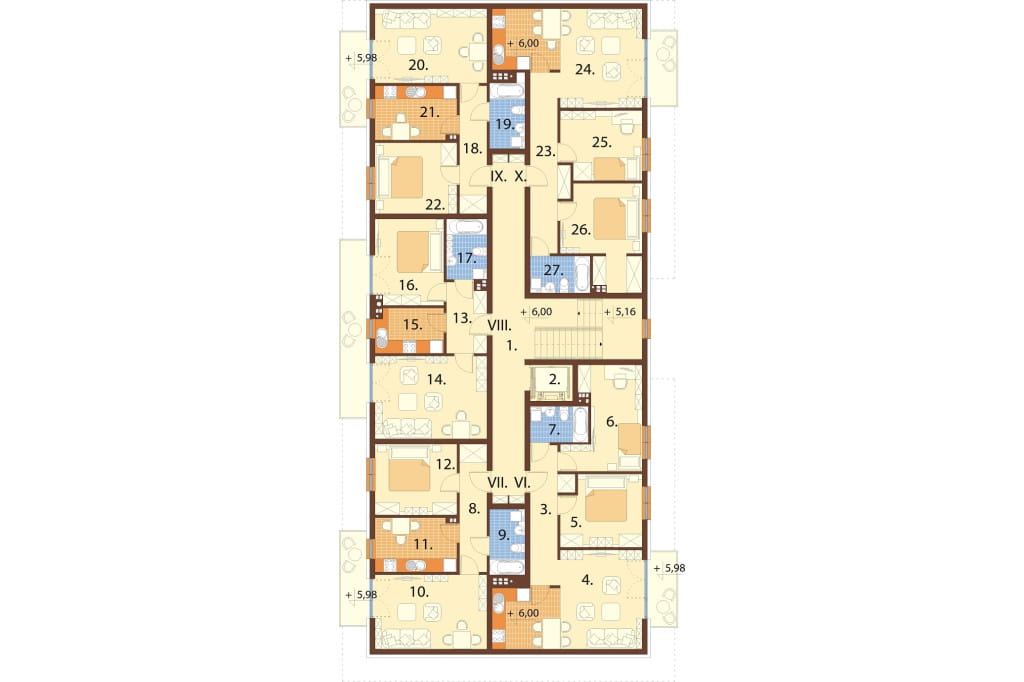

Rzut II piętra



Projekt domu DM-6793 - rzut

II PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 6: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 7: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 8: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 9: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 10: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

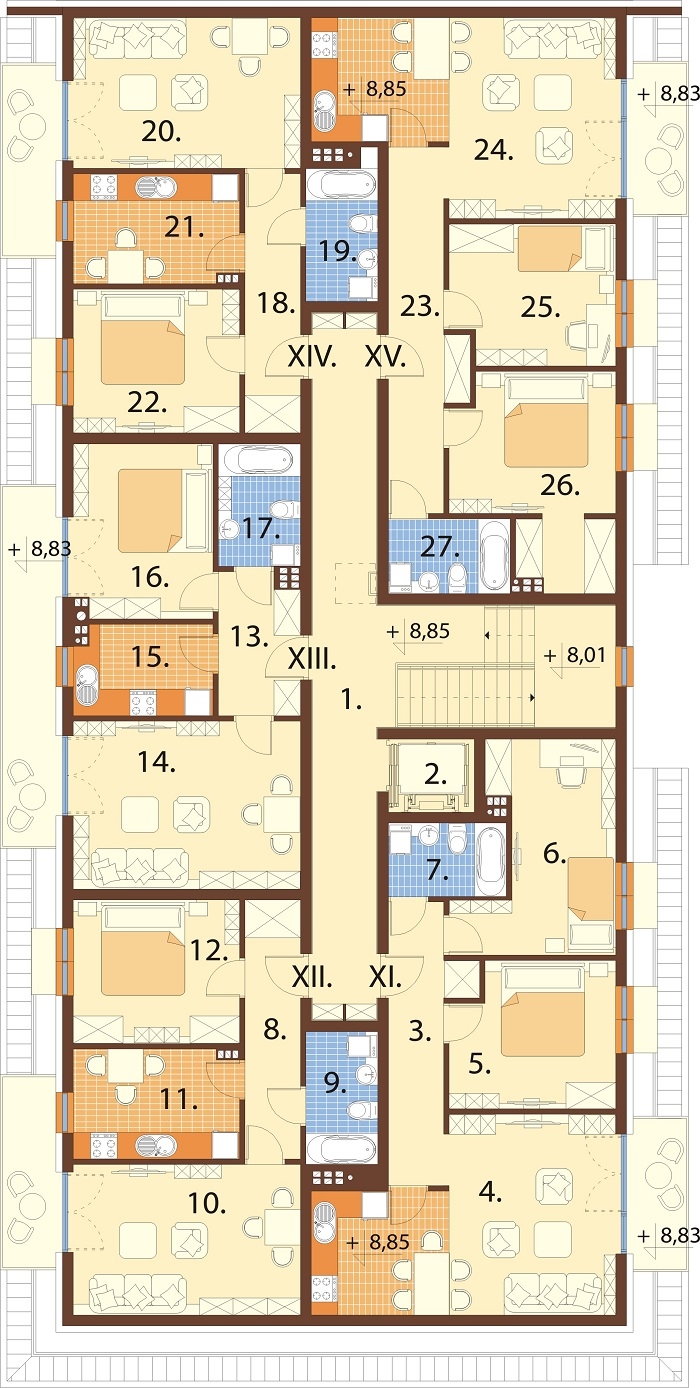

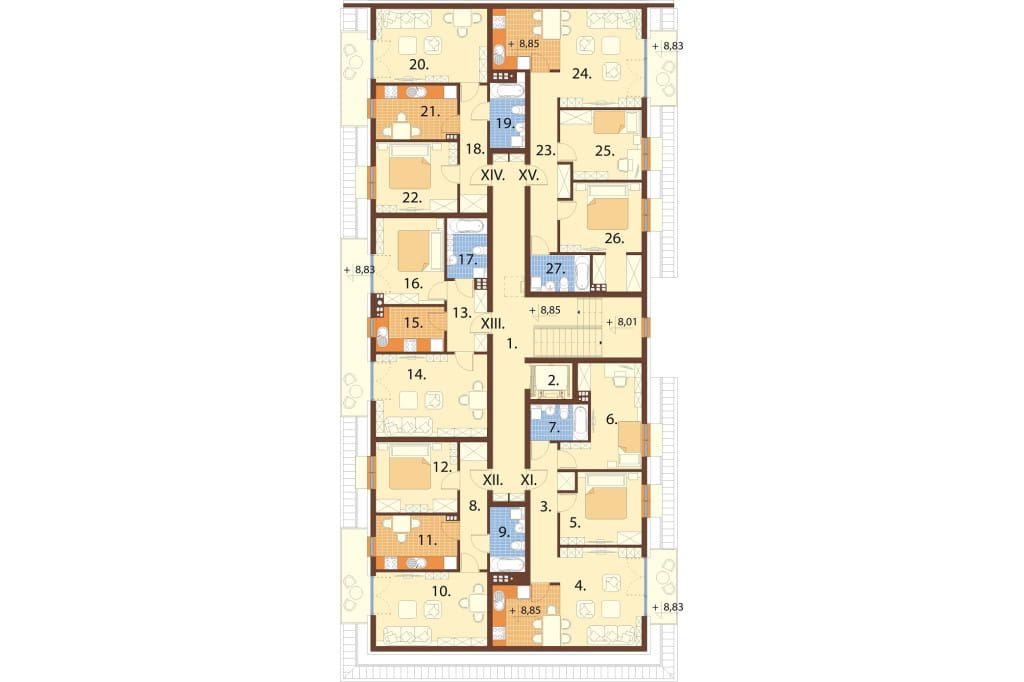

Rzut III piętra



Projekt domu DM-6793 - rzut

III PIĘTRO: 312,37 m2

1. Korytarz + kl. sch. 36,61 m2
2. Szyb windy

Lokal mieszkalny nr 11: 62,72 m2
3. Hall 8,34 m2
4. Pokój dzienny + aneks kuch. 25,19 m2
5. Pokój 11,45 m2
6. Pokój 13,52 m2
7. Łazienka 4,22 m2

Lokal mieszkalny nr 12: 49,51 m2
8. Hall 7,01 m2
9. Łazienka 4,67 m2
10. Pokój dzienny 17,04 m2
11. Kuchnia 8,92 m2
12. Pokój 11,87 m2

Lokal mieszkalny nr 13: 47,55 m2
13. Hall 5,57 m2
14. Pokój dzienny 18,99 m2
15. Kuchnia 6,11 m2
16. Pokój 11,96 m2
17. Łazienka 4,92 m2

Lokal mieszkalny nr 14: 49,51 m2
18. Hall 7,01 m2
19. Łazienka 4,67 m2
20. Pokój dzienny 17,04 m2
21. Kuchnia 8,92 m2
22. Pokój 11,87 m2

Lokal mieszkalny nr 15: 66,47 m2
23. Hall 10,84 m2
24. Pokój dzienny + aneks kuch. 25,19 m2
25. Pokój 11,22 m2
26. Pokój + garderoba 14,78 m2
27. Łazienka 4,44 m2

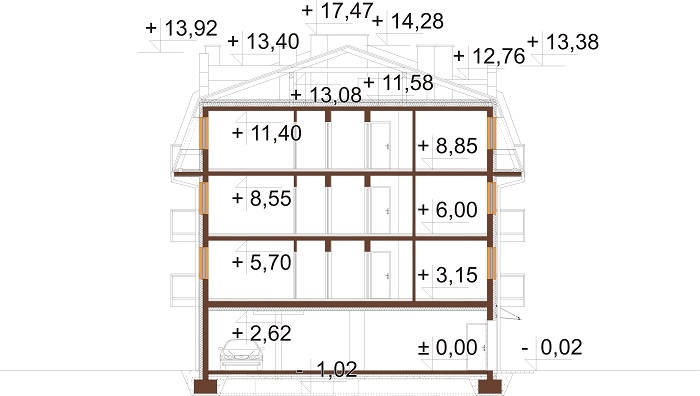

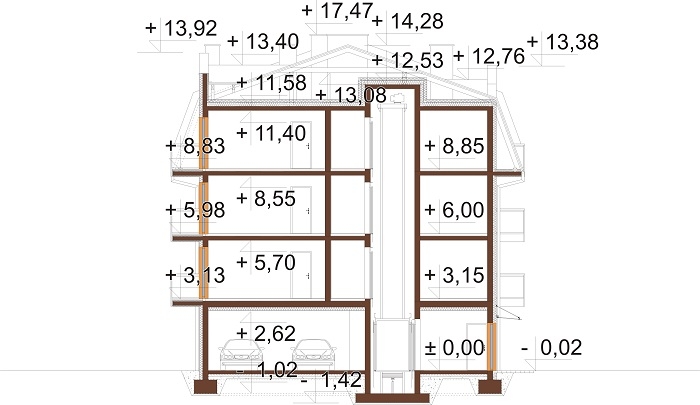

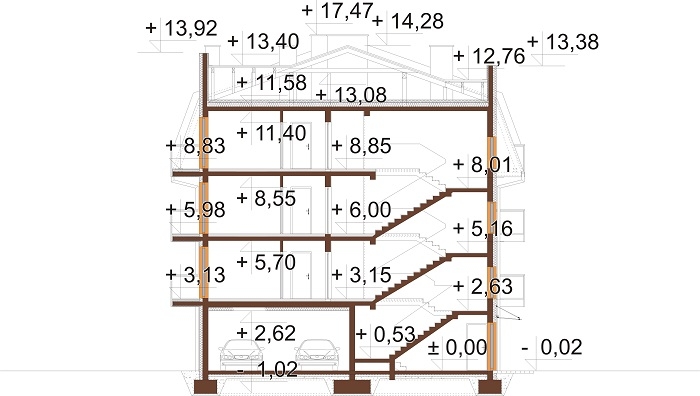

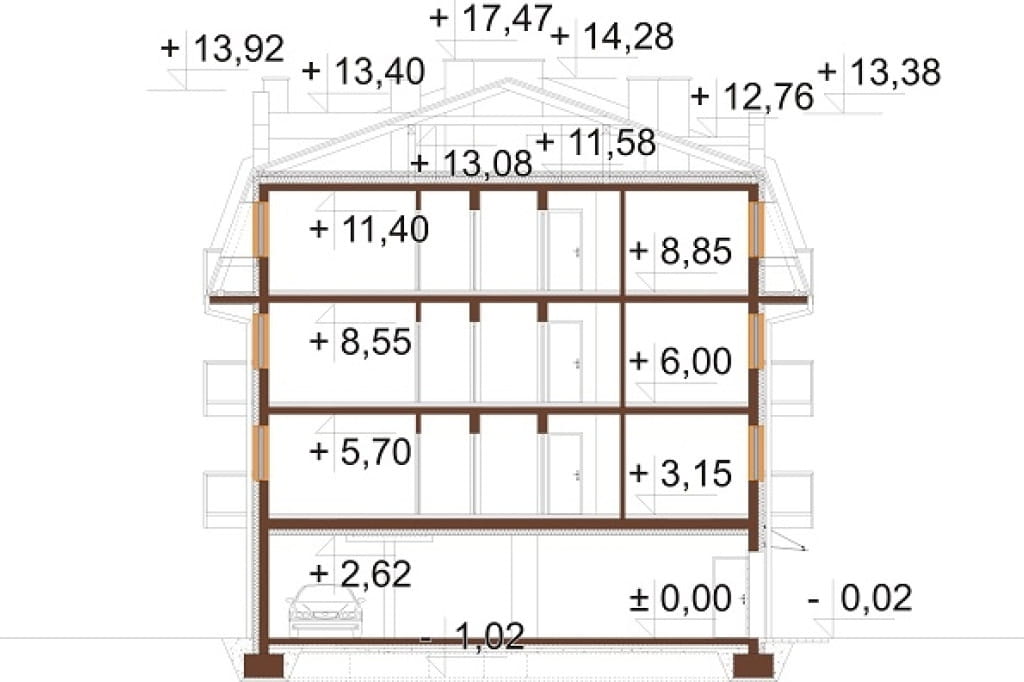

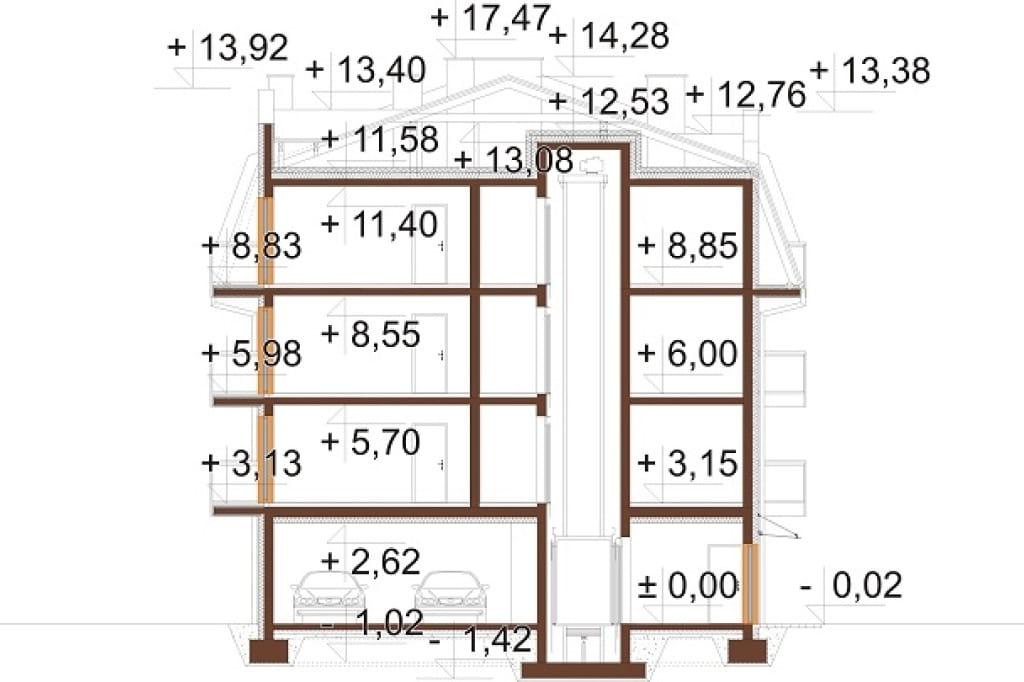

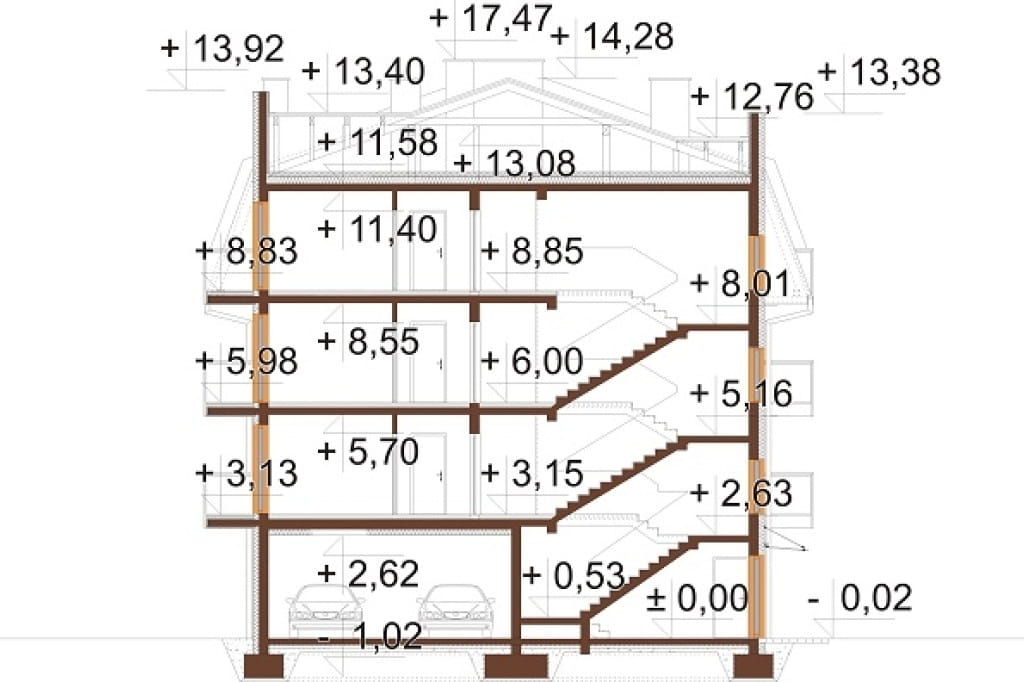

Przekrój



Projekt domu DM-6793 - przekrój Projekt domu DM-6793 - przekrój Projekt domu DM-6793 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6793
Budynek posiada 4 kondygnacje nadziemne (parter, I piętro, II piętro, III piętro). Na parterze znajduje się garaż (z 11 miejscami postojowymi) do którego zaprojektowano 2 wjazdy przez bramy garażowe oraz 2 wejścia przez przedsionki przeciwpożarowe lub z klatki schodowej. W budynku jest 15 lokali mieszkalnych.

Technologia: tradycyjna
Ściany zewnętrzne parteru: żelbet 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne I, II, III piętra: bloczki Silka 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 20°
Ogrzewanie: gazowe (kotłownia zlokalizowana na parterze budynku), ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna wywiewna garażu sterowana stężeniem CO i LPG (zgodnie z Rozporządzeniem w sprawie najwyższych dopuszczalnych stężeń czynników szkodliwych dla zdrowia Dz.U.Nr.75)
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 602,12 m2
Program:
Parter: 11 miejsc postojowych, klatka schodowa, 2 przedsionki przeciwpożarowe, wiatrołap. szyb windy, pomieszczenie techniczne kotłowni
Piętro I: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych
Piętro II: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych
Piętro III: komunikacja z klatką schodową i windą, 5 lokali mieszkalnych


Powierzchnia zabudowy: 390.00 m²
Powierzchnia użytkowa: 1275.46 m²
Kubatura: 5217.30 m³
Szerokość działki: 21.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 4
Liczba pomieszczeń: 89
Kąt nachylenia dachu: 20°
Ilość pokoi: 21
Pokój na parterze: Nie
Wysokość budynku: 14,30 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 49,70 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., instalacja wew. gazu, technologia kotłowni gazowej, wentylacja mechaniczna garażu, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 7 000 PLN 19 800 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
