Projekt

Budynek terapeutyczny
Kod: LK-138
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 7 000 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

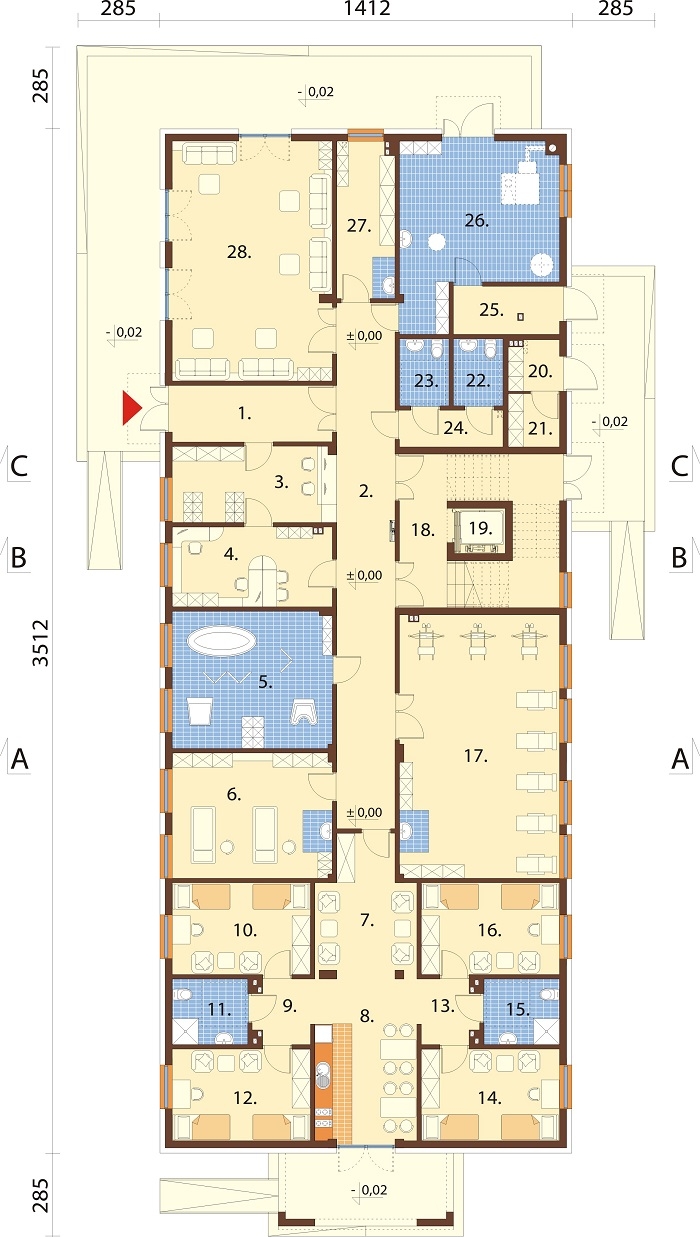

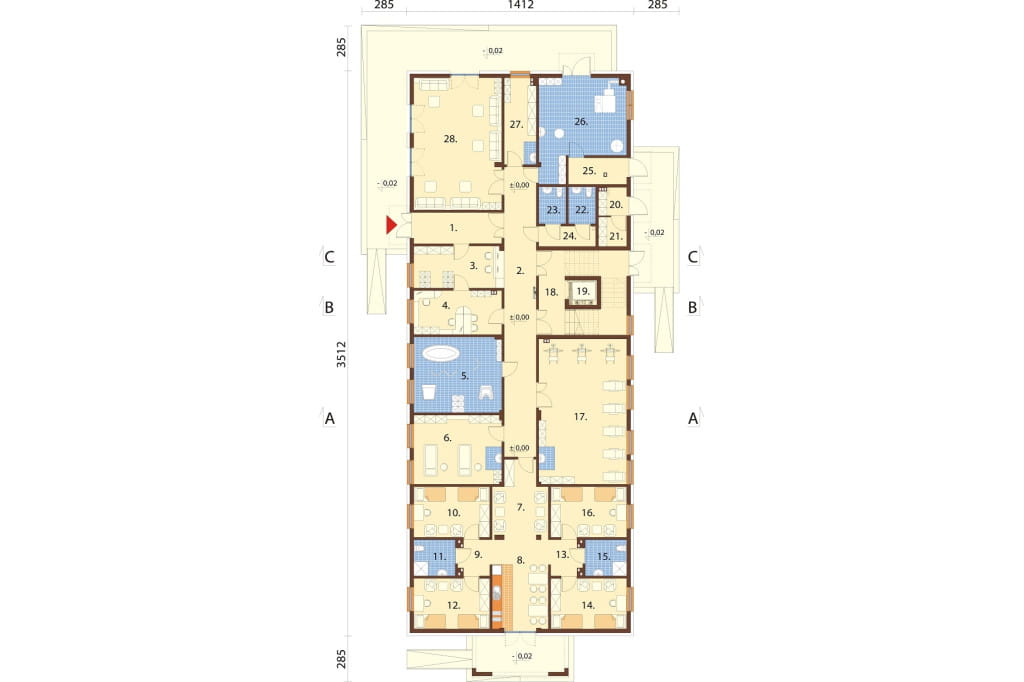

Rzut parteru



Projekt LK-138 - rzut

PARTER: 409,25 m2

1. Wiatrołap 10,29 m2
2. Korytarz 35,26 m2
3. Recepcja 14,34 m2
4. Biuro 14,59 m2
5. Pokój hydroterapii 25,39 m2
6. Pokój fizjoterapii 23,14 m2
Mieszkanie treningowe
   7. Przedpokój 3,25 m2
   8. Pom. wielofunkcyjne 30,48 m2
   9. Przedsionek 3,97 m2
   10. Pokój 2 osobowy 14,61 m2
   11. Łazienka 5,63 m2
   12. Pokój 2 osobowy 14,61 m2
   13. Przedsionek 3,97 m2
   14. Pokój 2 osobowy 14,61 m2
   15. Łazienka 5,63 m2
   16. Pokój 2 osobowy 14,61 m2
17. Pokój motoryki dużej 48,82 m2
18. Kl. schod. 16,25 m2
19. Szyb windy
20. Pom. techniczne 2,84 m2
21. Pom. techniczne 3,07 m2
22. WC męskie (dla niepełno.) 3,75 m2
23. WC damskie (dla niepełno.) 3,75 m2
24. Przedsionek 4,28 m2
25. Skład opału 5,79 m2
26. Kotłownia na paliwo stałe 28,81 m2
27. Pom. gosp. 10,32 m2
28. Poczekalnia 44,48 m2

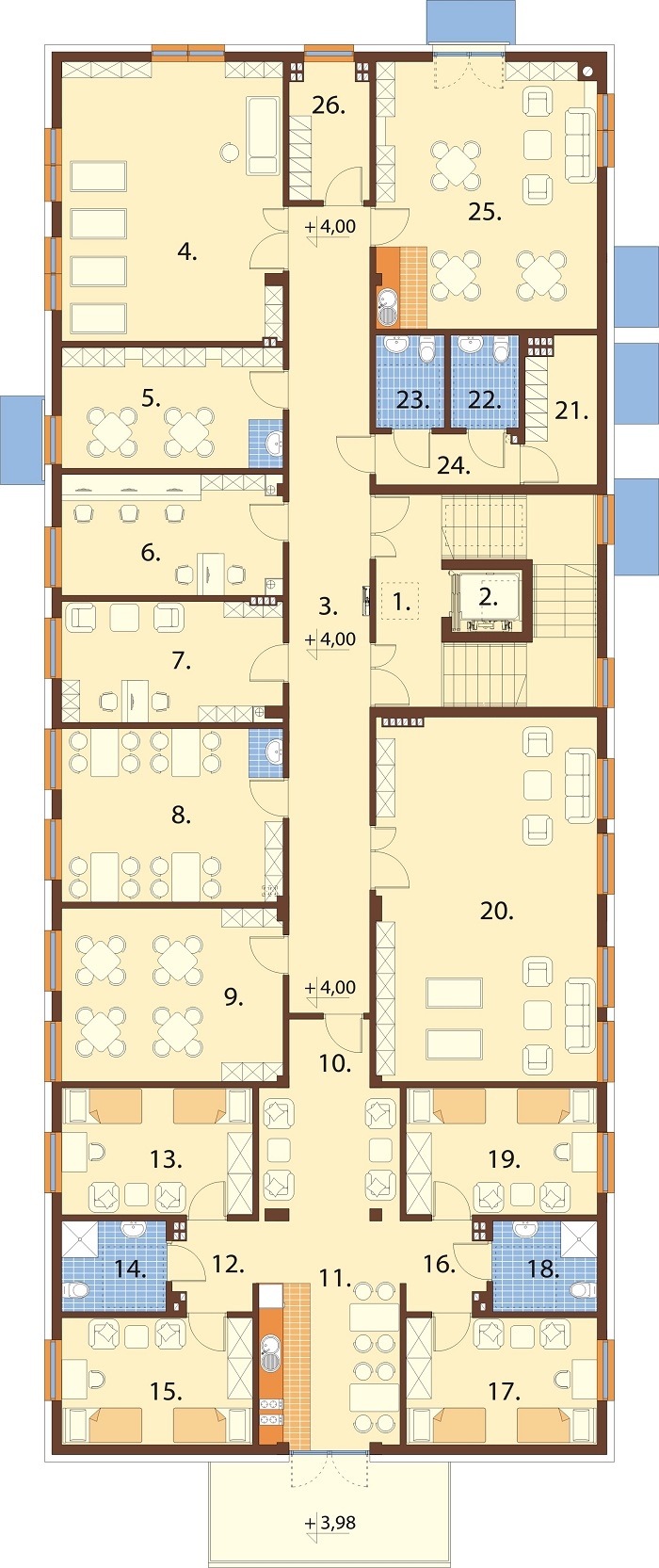

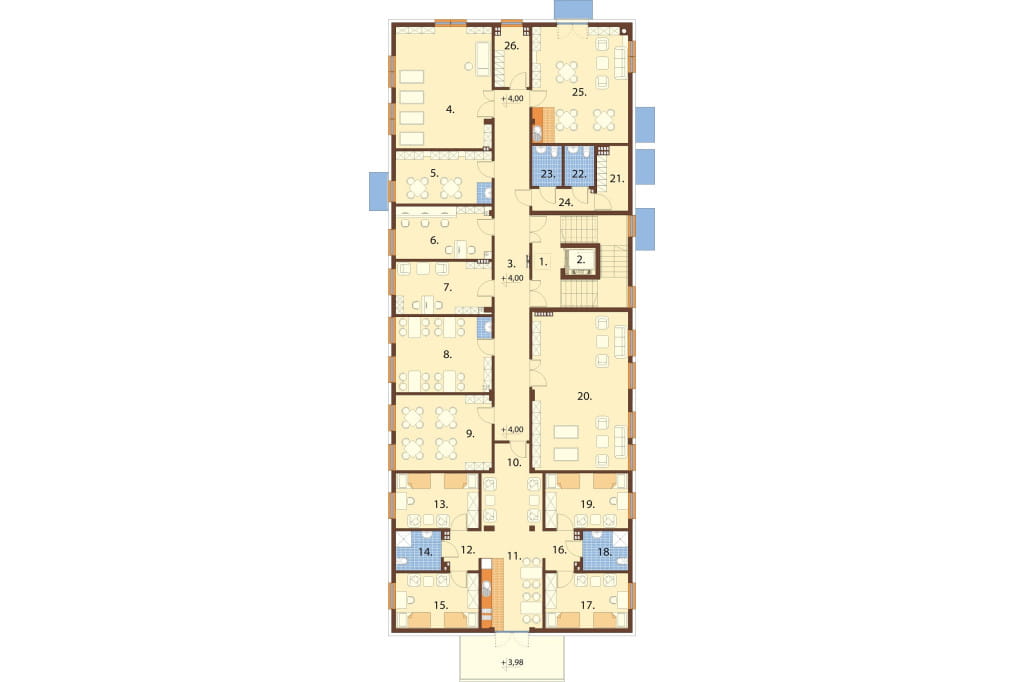

Rzut I piętra



Projekt LK-138 - rzut

I PIĘTRO: 413,77 m2

1. Kl. schod. 23,71 m2
2. Szyb windy
3. Korytarz 39,10 m2
4. Integracja sensoryczna 37,35 m2
5. Terapia ręki 16,13 m2
6. Biofedback 15,70 m2
7. Logopedia 15,75 m2
8. Trening jedzenia 23,17 m2
9. Zajęcia grupowe TUS 23,14 m2
Mieszkanie treningowe
   10. Przedpokój 3,25 m2
   11. Pom. wielofunkcyjne 30,48 m2
   12. Przedsionek 3,97 m2
   13. Pokój 2 osobowy 14,61 m2
   14. Łazienka 5,63 m2
   15. Pokój 2 osobowy 14,61 m2
   16. Przedsionek 3,97 m2
   17. Pokój 2 osobowy14,61 m2
   18. Łazienka 5,63 m2
   19. Pokój 2 osobowy 14,61 m2
20. Sala doświadczania światła 48,65 m2
21. Szatnia personelu damska 6,04 m2
22. WC męskie 3,75 m2
23. WC damskie 3,75 m2
24. Przedsionek 4,23 m2
25. Pokój nauczycielski 35,63 m2
26. Szatnia personelu męska 6,30 m2

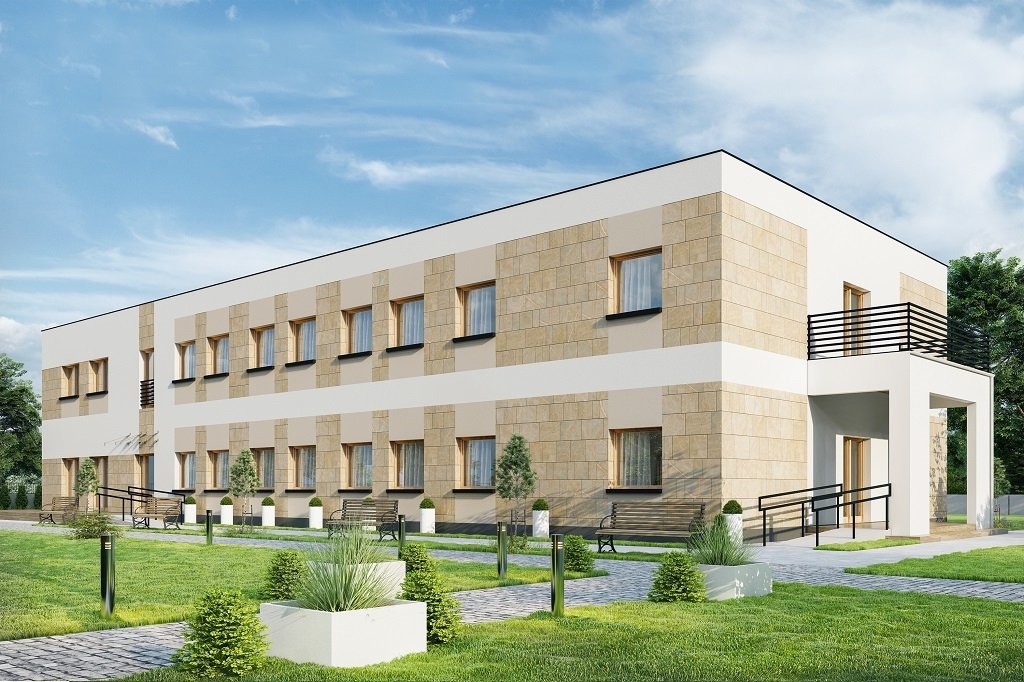

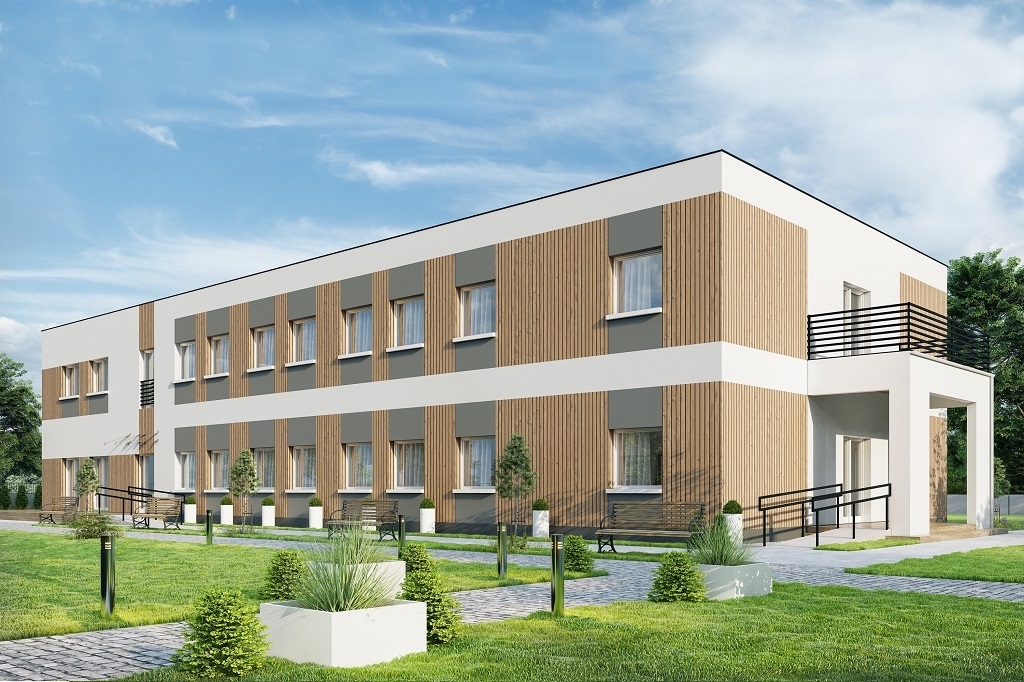

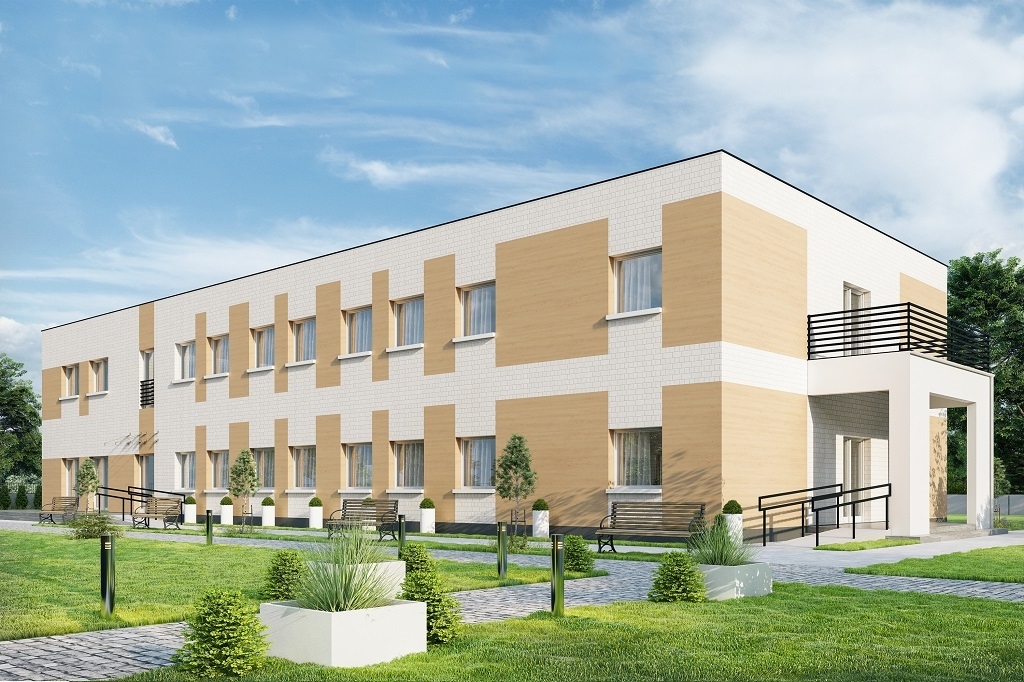

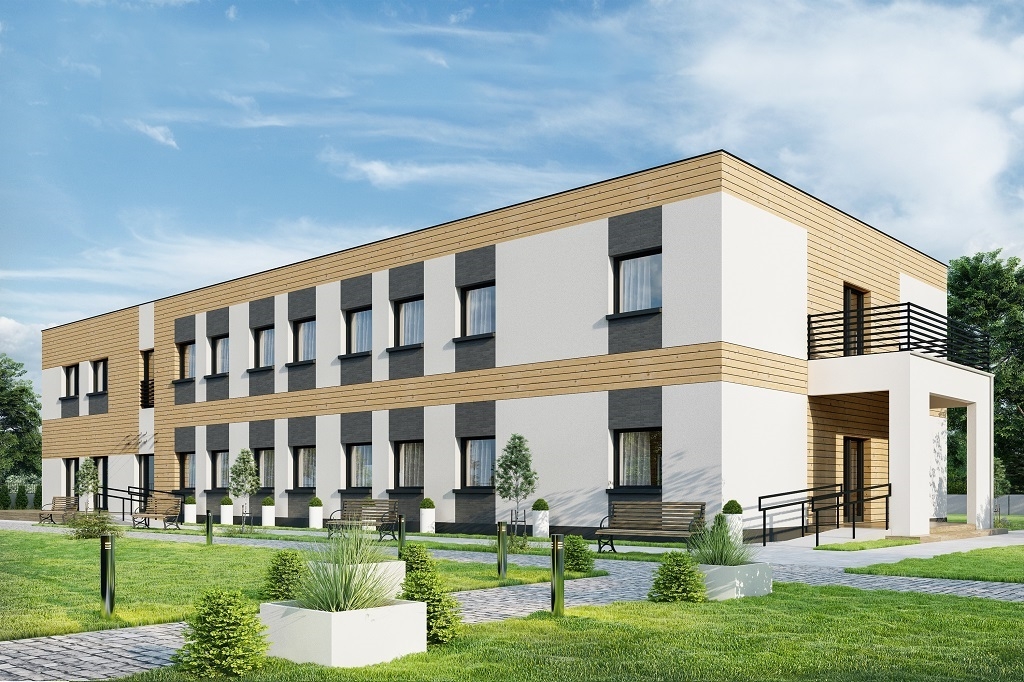

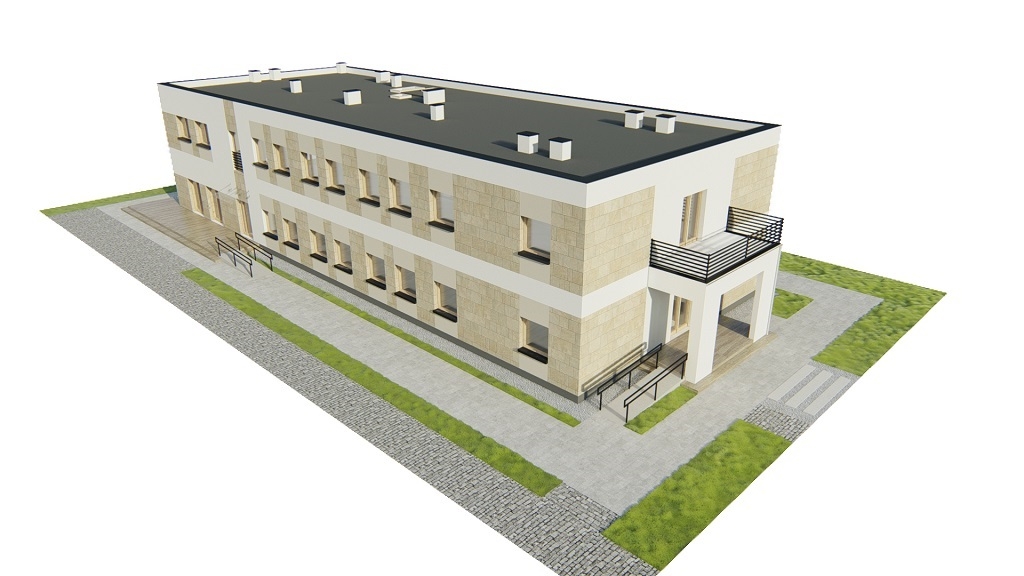

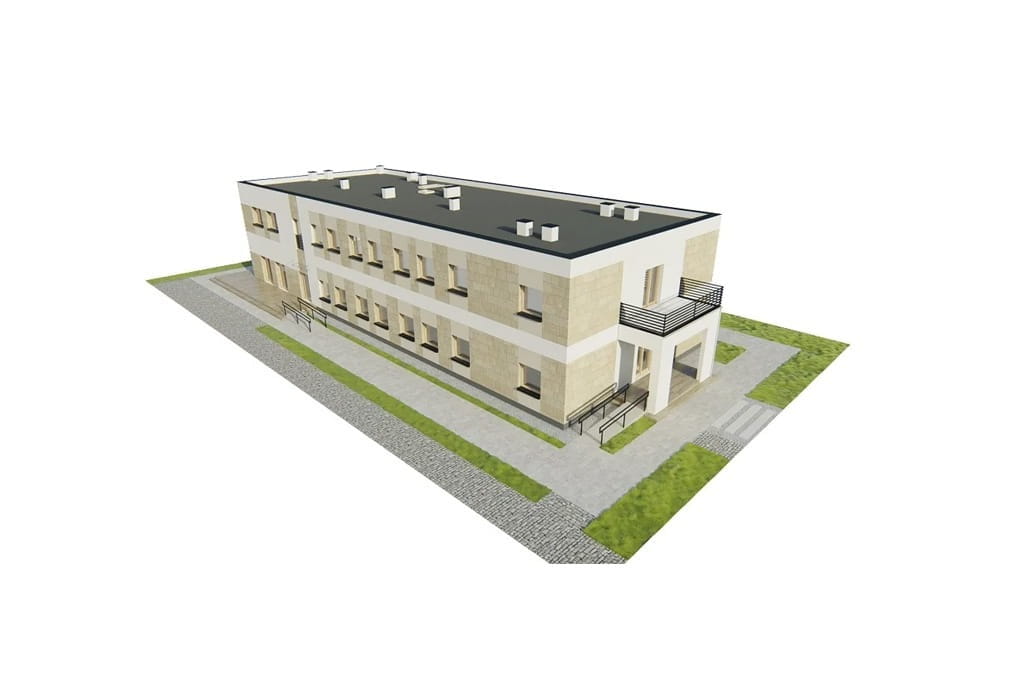

Model



Projekt LK-138 - model

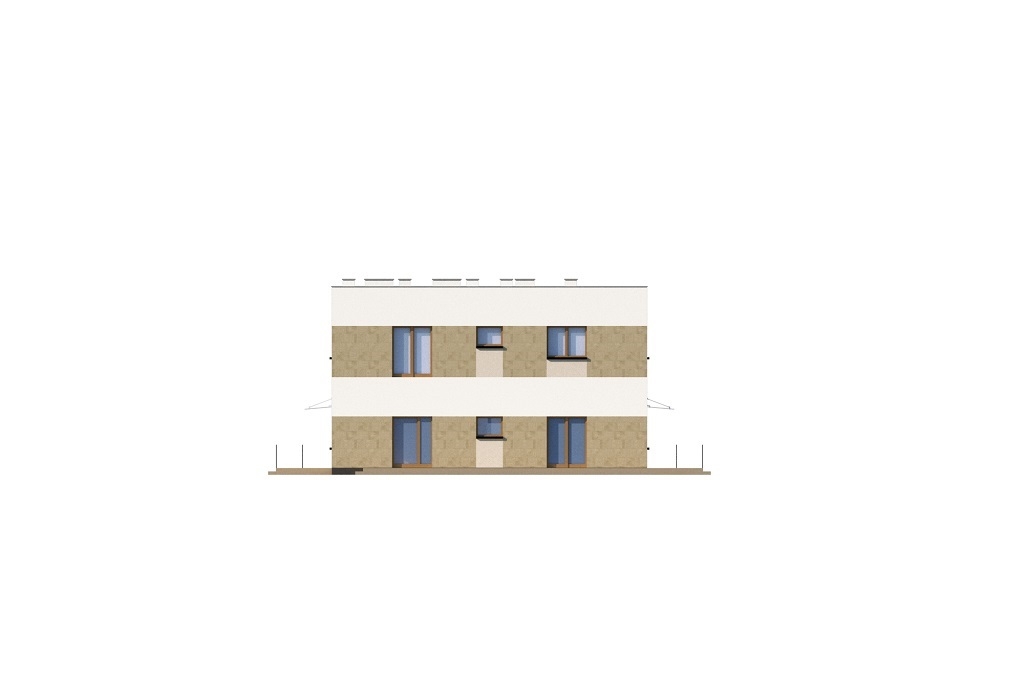

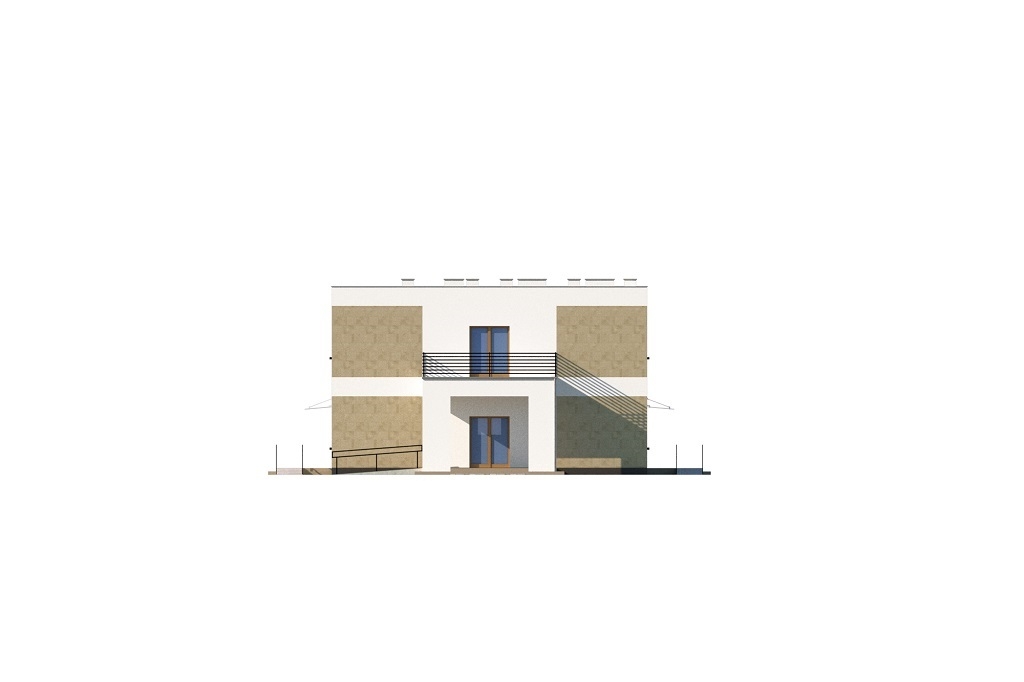

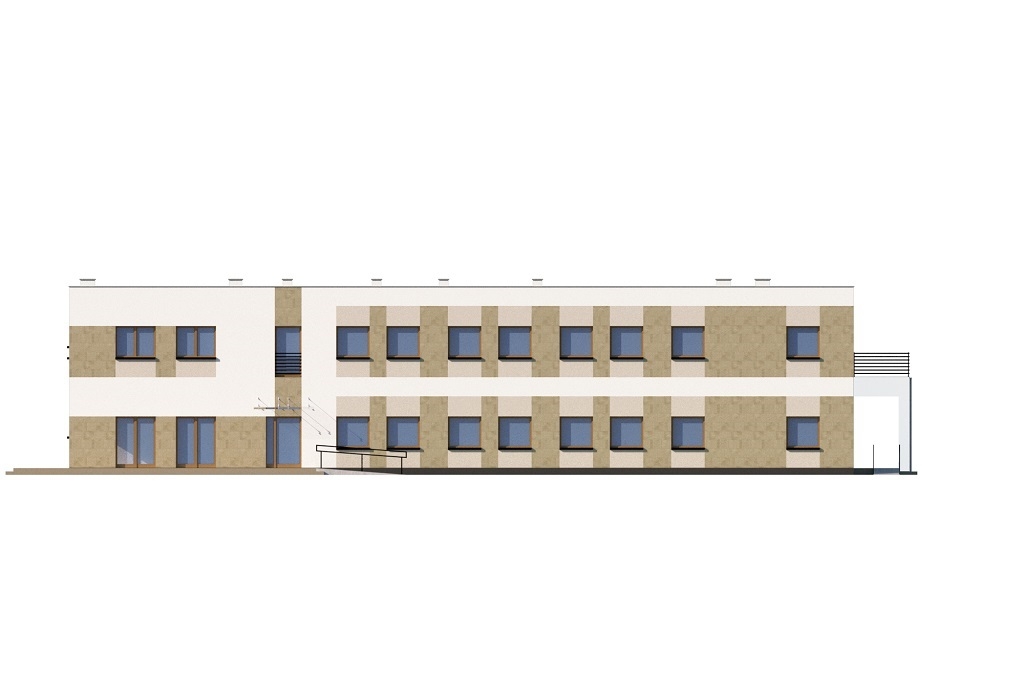

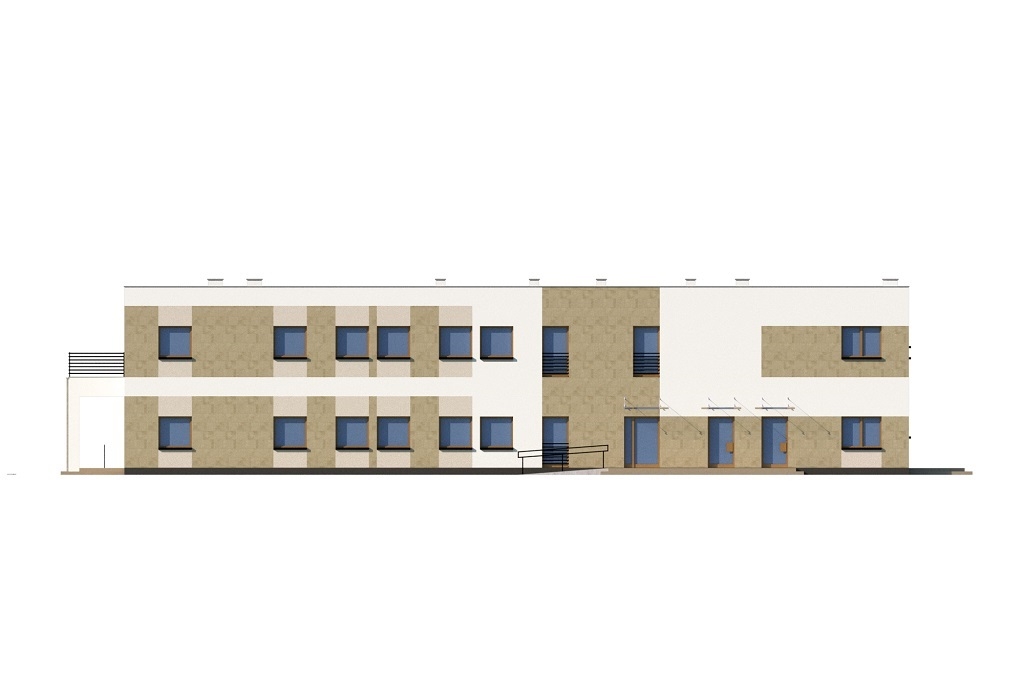

Elewacje



Projekt LK-138 - elewacja
elewacja ogrodowa
Projekt LK-138 - elewacja
elewacja frontowa

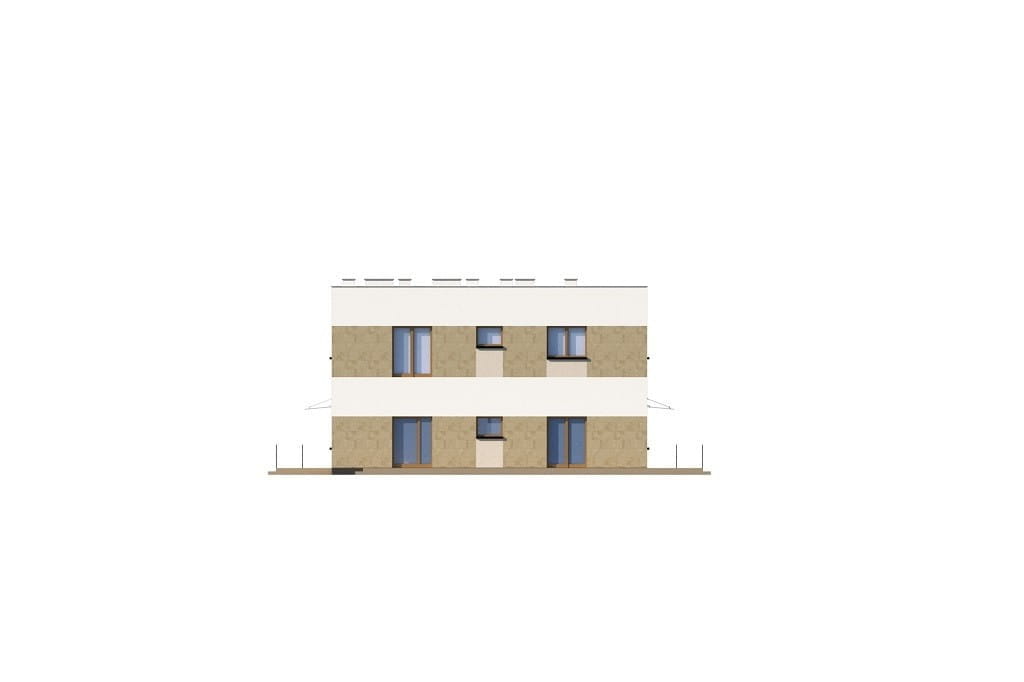

Projekt LK-138 - elewacja
elewacja boczna
Projekt LK-138 - elewacja
elewacja boczna

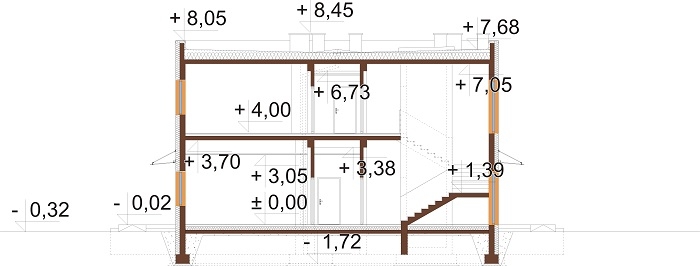

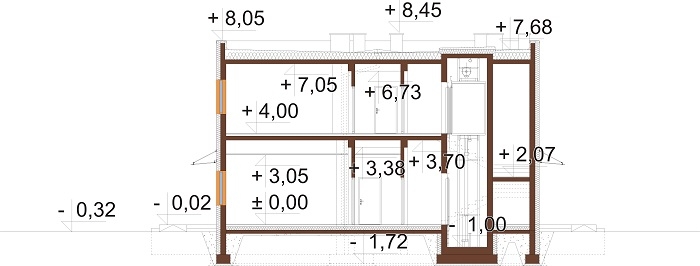

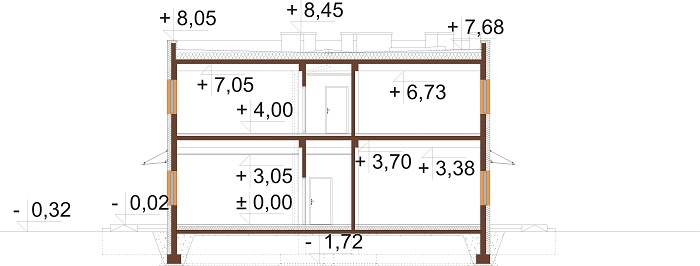

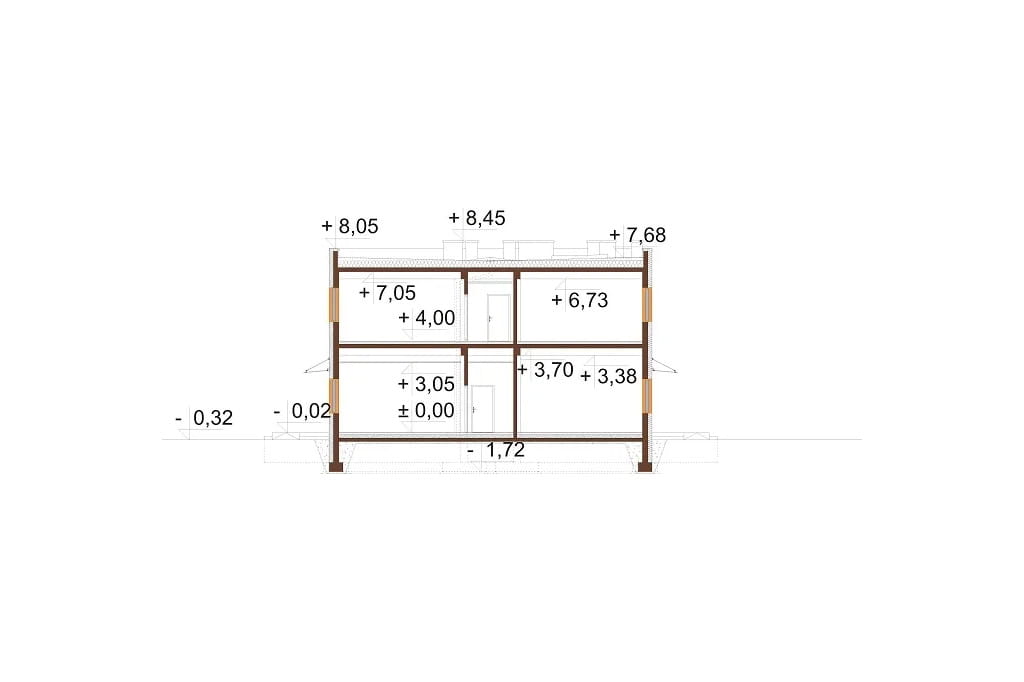

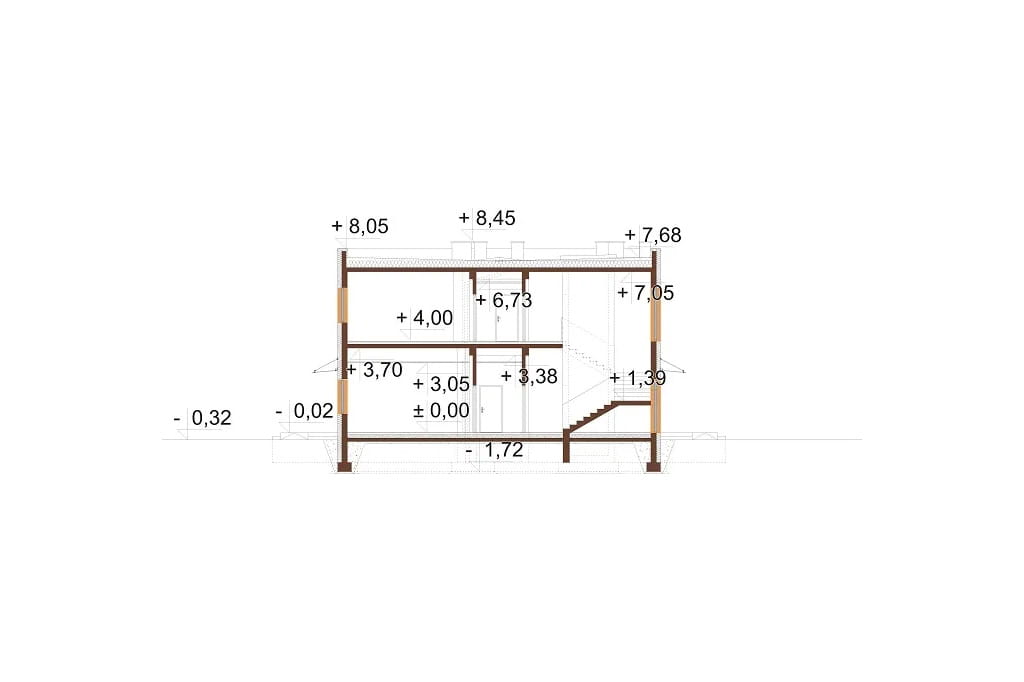

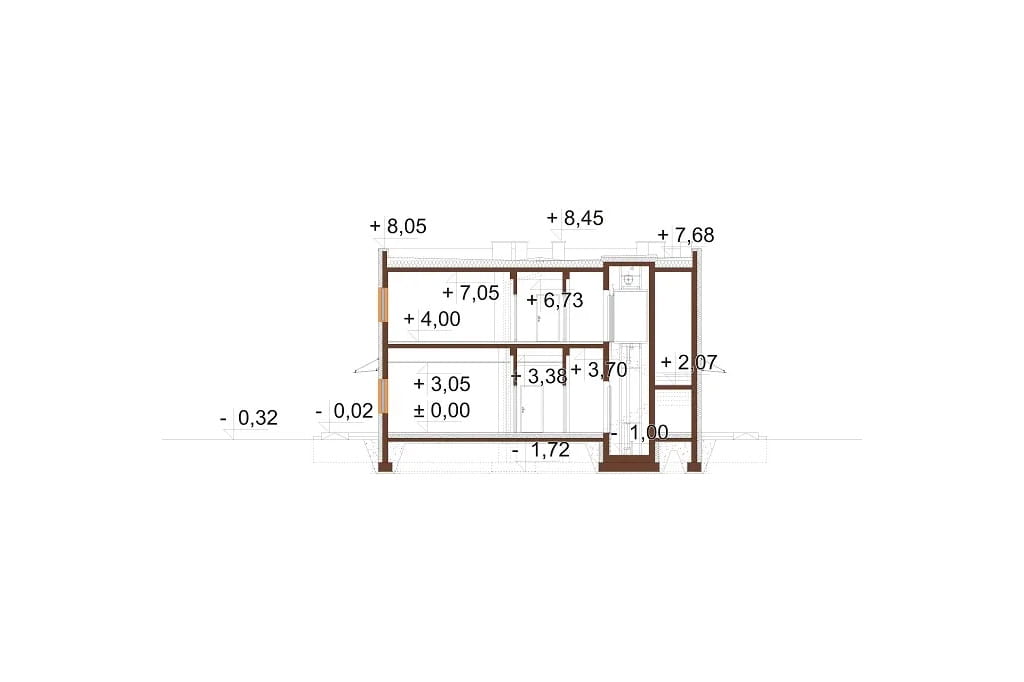

Przekrój



Projekt LK-138 - przekrój Projekt LK-138 - przekrój Projekt LK-138 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu LK-138 Budynek terapeutyczny
Obiekt nie jest podpiwniczony i posiada dwie kondygnację nadziemne: parter i I piętro.
Budynek użyteczności publicznej pełniący funkcję prywatnej poradni terapeutycznej psychologiczno - pedagogicznej dla dzieci i młodzieży. Centrum Terapii obejmuje zarówno część terapeutyczną, jak i tzw. mieszkanie treningowe (zlokalizowane w szczycie budynku). Mieszkania treningowe (dla 14 osób) są z założenia miejscami gdzie goście / pacjenci będą przebywali całą dobę. Będą w nich organizowane tzw. turnusy samodzielności.
Obiekt przystosowany jest dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Ogrzewanie: kocioł na paliwo stałe (biomasa)
Wentylacja: mechaniczna
Pokrycie dachu: papa termozgrzewalna
Powierzchnia dach: 460 m2
Program: wiatrołap, korytarz, recepcja, biuro, pokój hydroterapii, pokój fizjoterapii, 2 mieszkania treningowe (a w nich: pomieszczenia wielofunkcyjne, po 4 pokoje 2 osobowe, po 2 łazienki), pokój motoryki, klatka schodowa, szyb windy, 2 pomieszczenia techniczne, WC męskie dla osób niepełnosprawnych, WC damskie dla osób niepełnosprawnych, skład opału, kotłownia, poczekalnia, pomieszczenie gospodarcze, integracja sensoryczna, terapia ręki, biofedback, logopedia, trening jedzenia, szatnia personelu, pokój nauczycielski.

 Powierzchnia zabudowy: 495.89 m²
Powierzchnia użytkowa: 823.02 m²
Kubatura: 4007.00 m³
Szerokość działki: 22.82 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 54
Kąt nachylenia dachu: 2.5%
Ilość pokoi: 8
Pokój na parterze: Tak
Wysokość budynku: 8.37 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 20.26 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt budynku usługowego, projekt gabinetu odnowy, gabinet odnowy biologicznej, projekt gabinetu odnowy biologicznej, Zakład Opieki Leczniczej , ZOL, projekt Zakładu Opieki Leczniczej , Projekt ZOL, Placówka badawczo diagnostyczna
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 7 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., technologia kotłowni na biomasę, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • projektowana charakterystyka energetyczna budynku
  • przedmiar robót budowlanych
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
