Budynek terapeutyczny
Kod: K-138
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Parametry projektu zobacz >> |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

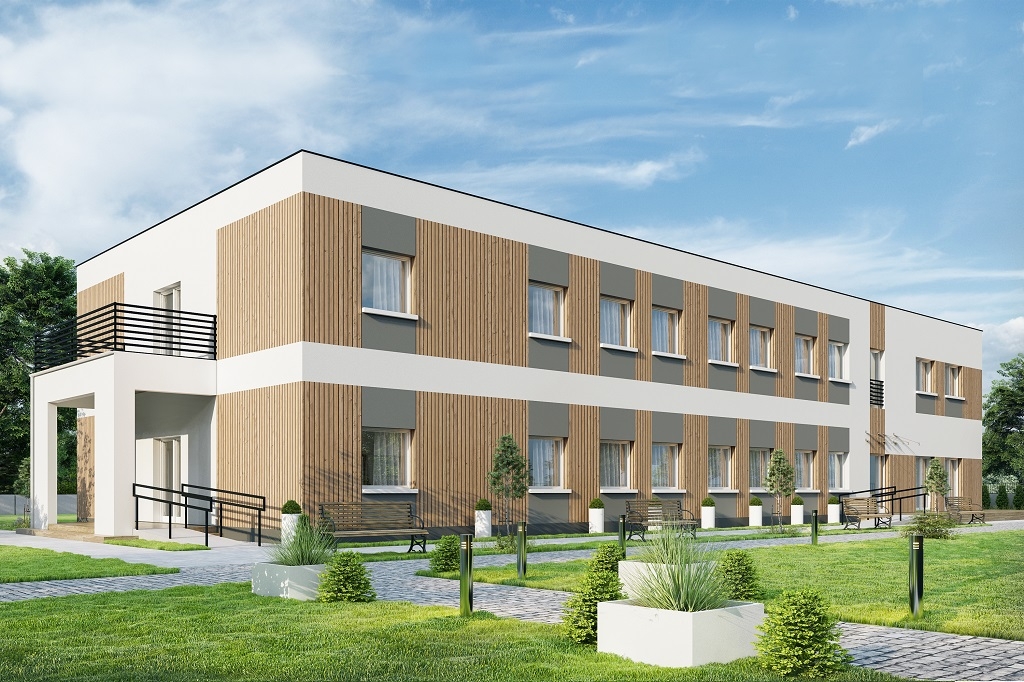

Prezentacja projektu
Opis projektu
K-138. Projekt zakładu opieki leczniczej, projekt budynku z gabinetami rehabilitacji, projekt budynku badawczo-diagnostycznego, projekt centrum leczniczego, projekt budynku terapeutycznego, budynek terapeutyczny

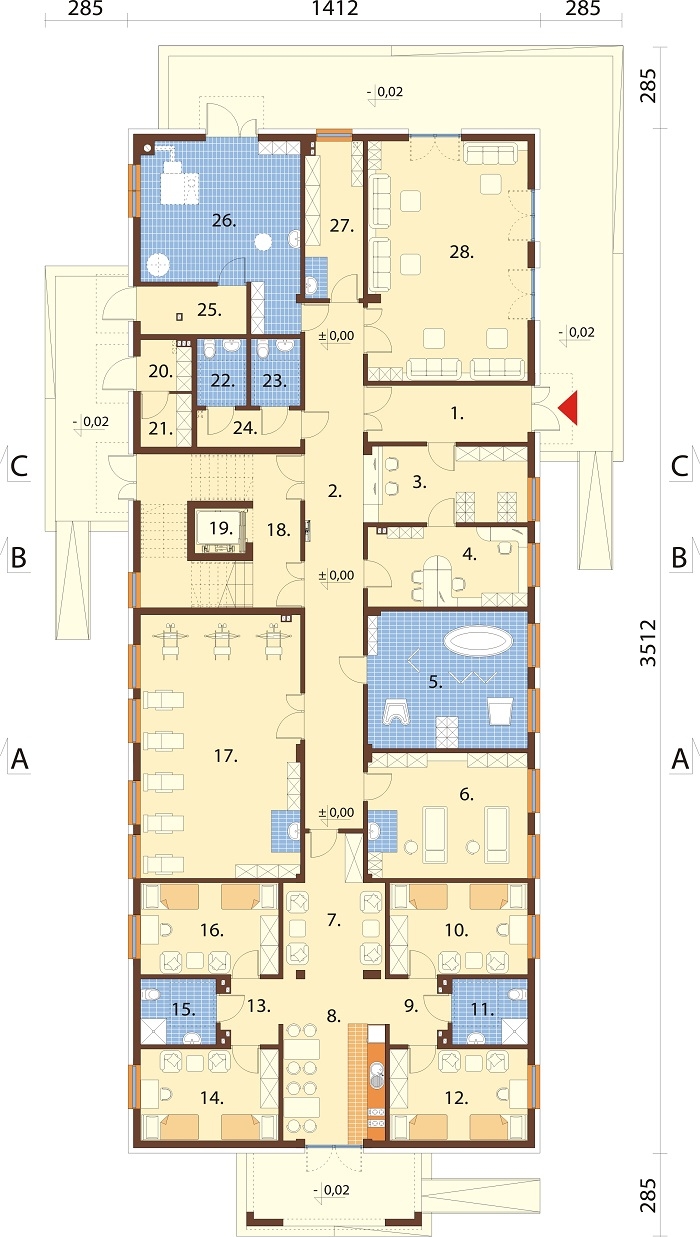

Rzut parteru
PARTER: 409,25 m2
1. Wiatrołap 10,29 m2
2. Korytarz 35,26 m2
3. Recepcja 14,34 m2
4. Biuro 14,59 m2
5. Pokój hydroterapii 25,39 m2
6. Pokój fizjoterapii 23,14 m2
Mieszkanie treningowe
7. Przedpokój 3,25 m2
8. Pom. wielofunkcyjne 30,48 m2
9. Przedsionek 3,97 m2
10. Pokój 2 osobowy 14,61 m2
11. Łazienka 5,63 m2
12. Pokój 2 osobowy 14,61 m2
13. Przedsionek 3,97 m2
14. Pokój 2 osobowy 14,61 m2
15. Łazienka 5,63 m2
16. Pokój 2 osobowy 14,61 m2
17. Pokój motoryki dużej 48,82 m2
18. Kl. schod. 16,25 m2
19. Szyb windy
20. Pom. techniczne 2,84 m2
21. Pom. techniczne 3,07 m2
22. WC męskie (dla niepełno.) 3,75 m2
23. WC damskie (dla niepełno.) 3,75 m2
24. Przedsionek 4,28 m2
25. Skład opału 5,79 m2
26. Kotłownia na paliwo stałe 28,81 m2
27. Pom. gosp. 10,32 m2
28. Poczekalnia 44,48 m2

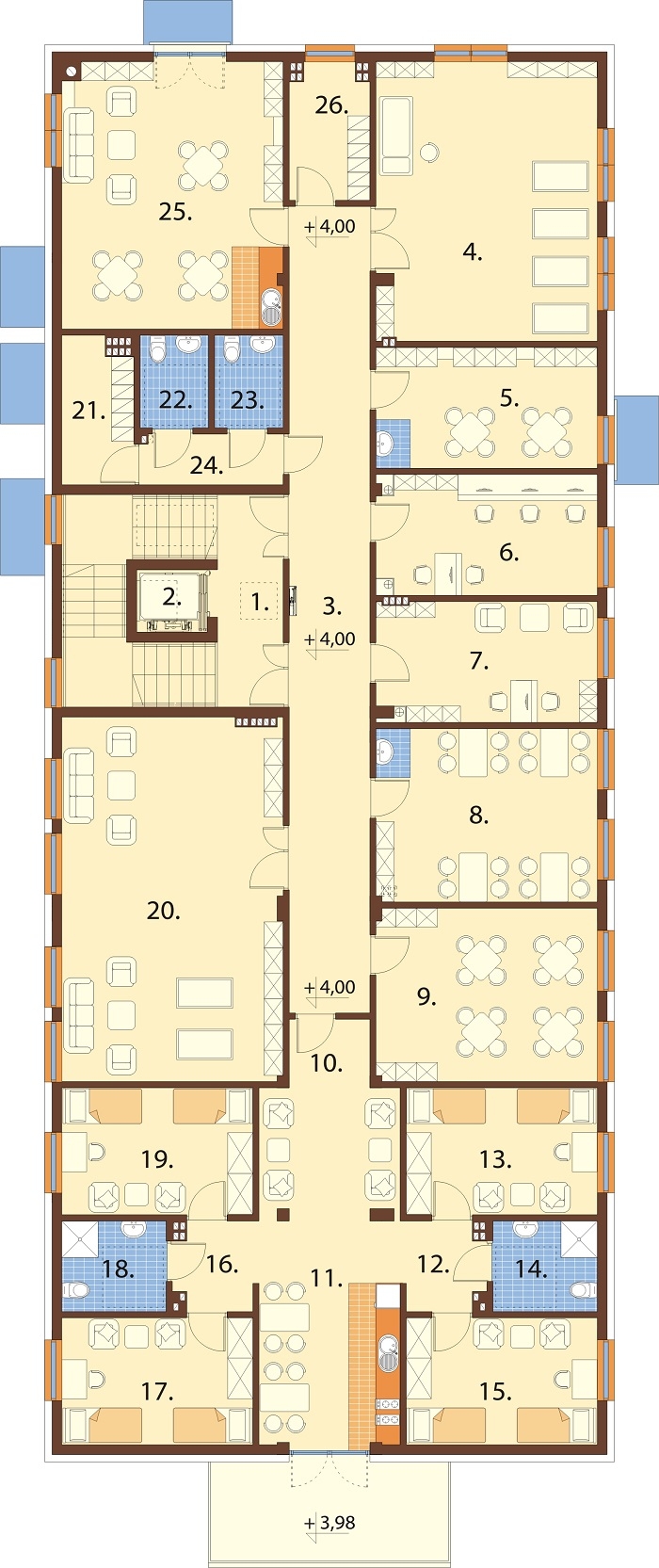

Rzut pierwszego piętra
I PIĘTRO: 413,77 m2
1. Kl. schod. 23,71 m2
2. Szyb windy
3. Korytarz 39,10 m2
4. Integracja sensoryczna 37,35 m2
5. Terapia ręki 16,13 m2
6. Biofedback 15,70 m2
7. Logopedia 15,75 m2
8. Trening jedzenia 23,17 m2
9. Zajęcia grupowe TUS 23,14 m2
Mieszkanie treningowe
10. Przedpokój 3,25 m2
11. Pom. wielofunkcyjne 30,48 m2
12. Przedsionek 3,97 m2
13. Pokój 2 osobowy 14,61 m2
14. Łazienka 5,63 m2
15. Pokój 2 osobowy 14,61 m2
16. Przedsionek 3,97 m2
17. Pokój 2 osobowy14,61 m2
18. Łazienka 5,63 m2
19. Pokój 2 osobowy 14,61 m2
20. Sala doświadczania światła 48,65 m2
21. Szatnia personelu damska 6,04 m2
22. WC męskie 3,75 m2
23. WC damskie 3,75 m2
24. Przedsionek 4,23 m2
25. Pokój nauczycielski 35,63 m2
26. Szatnia personelu męska 6,30 m2

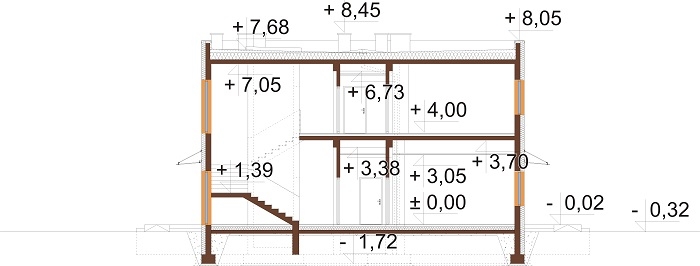

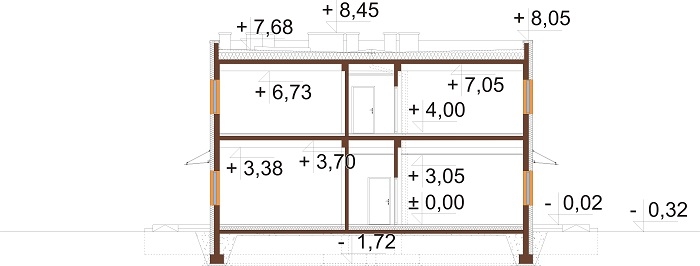

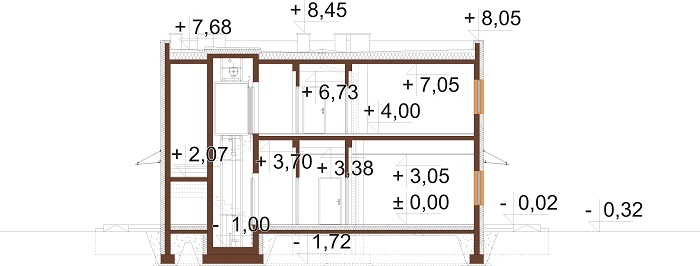

Przekrój

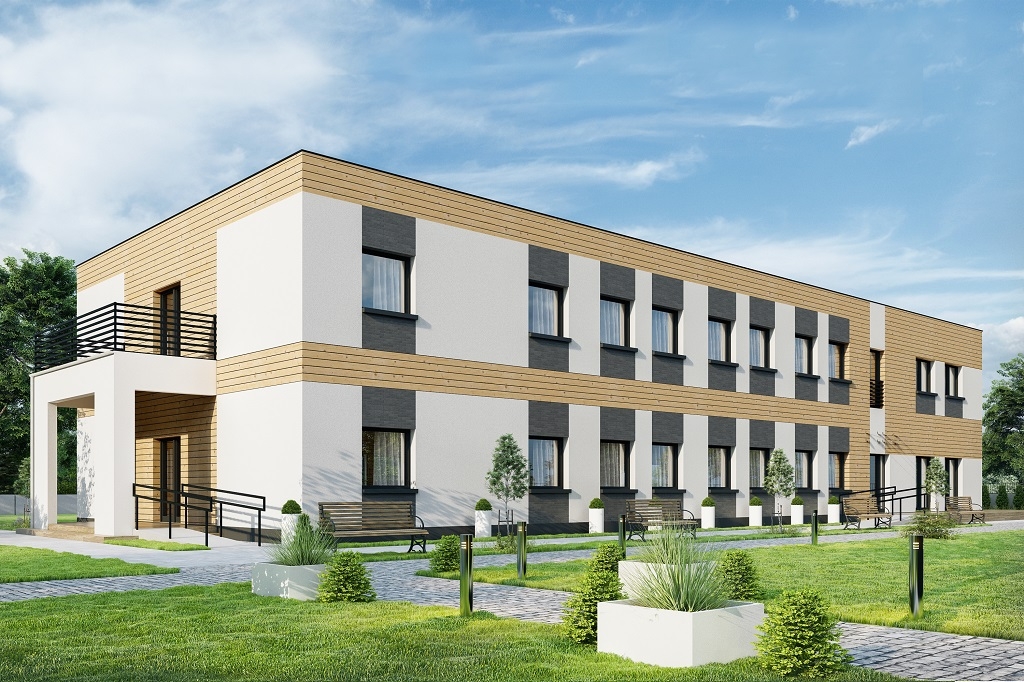

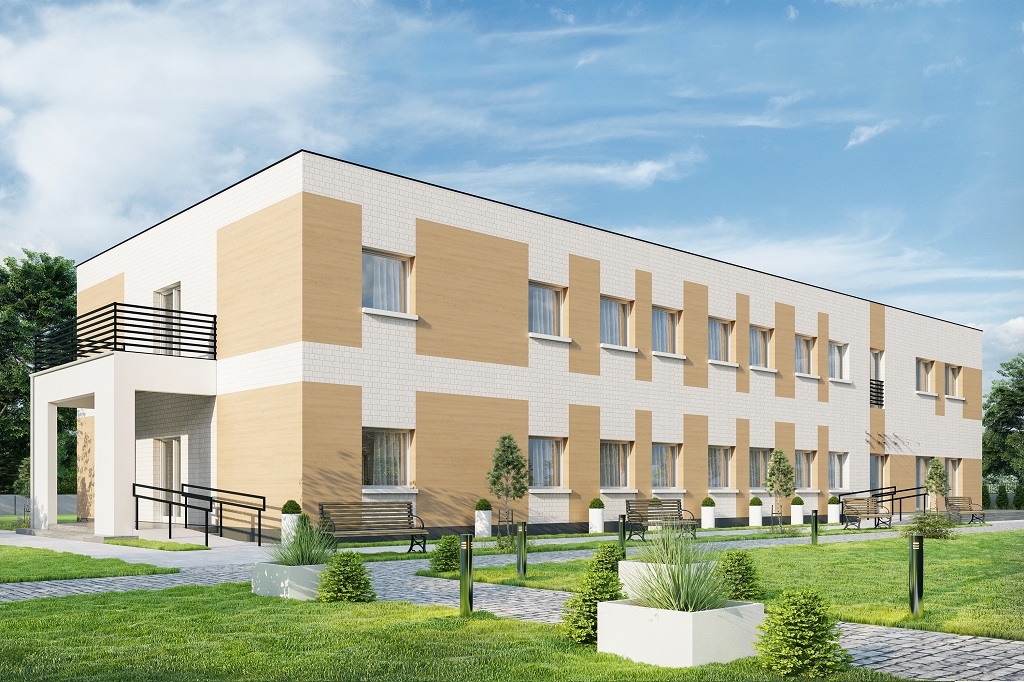

Model 3D

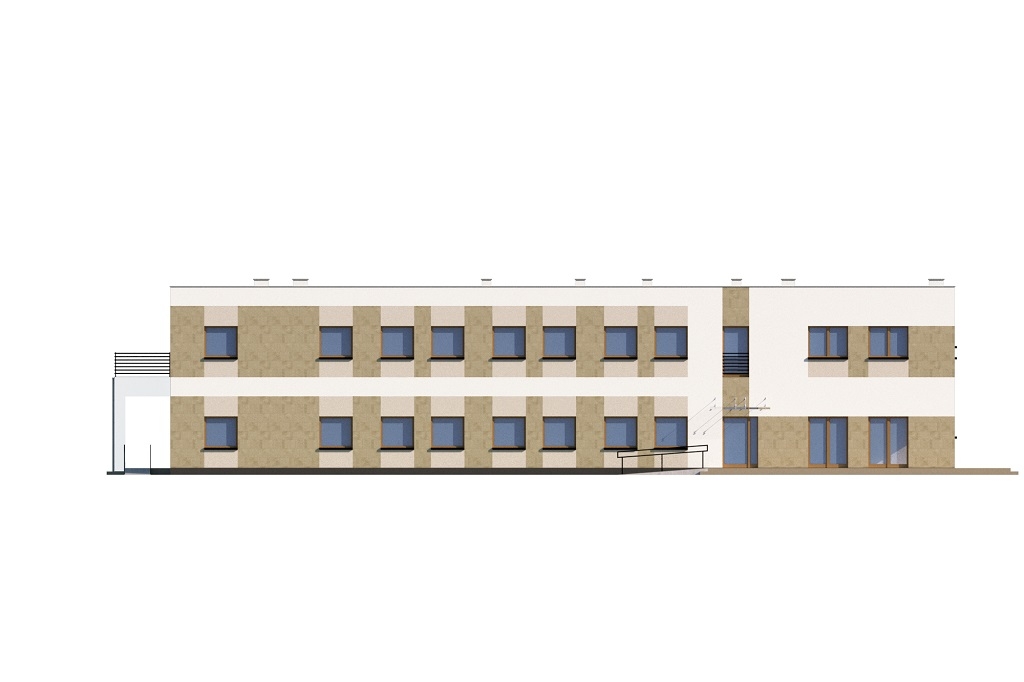

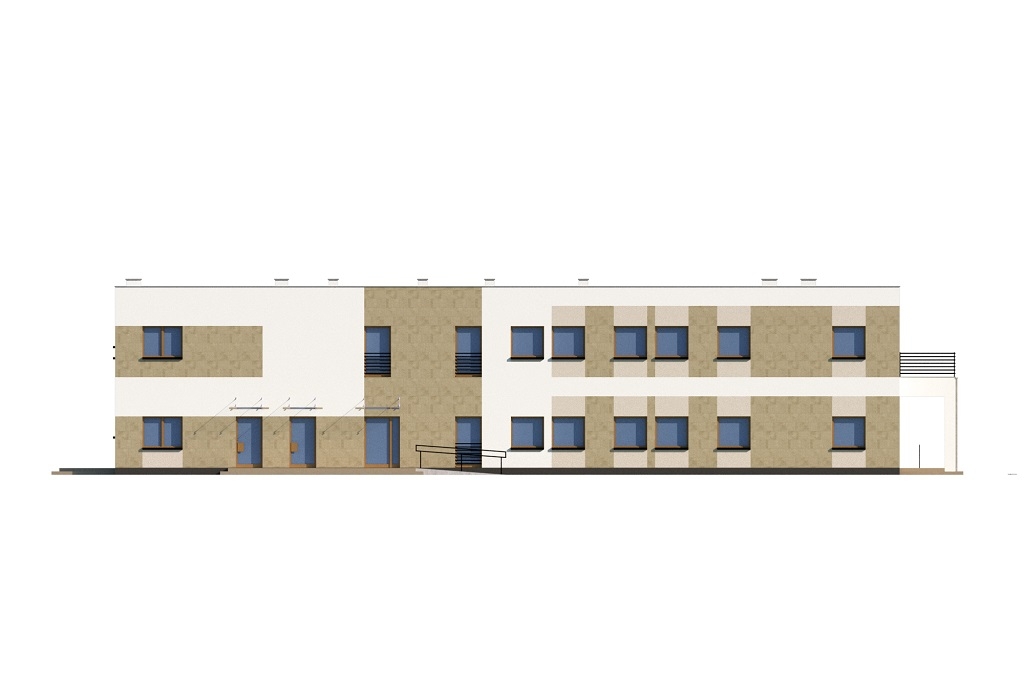

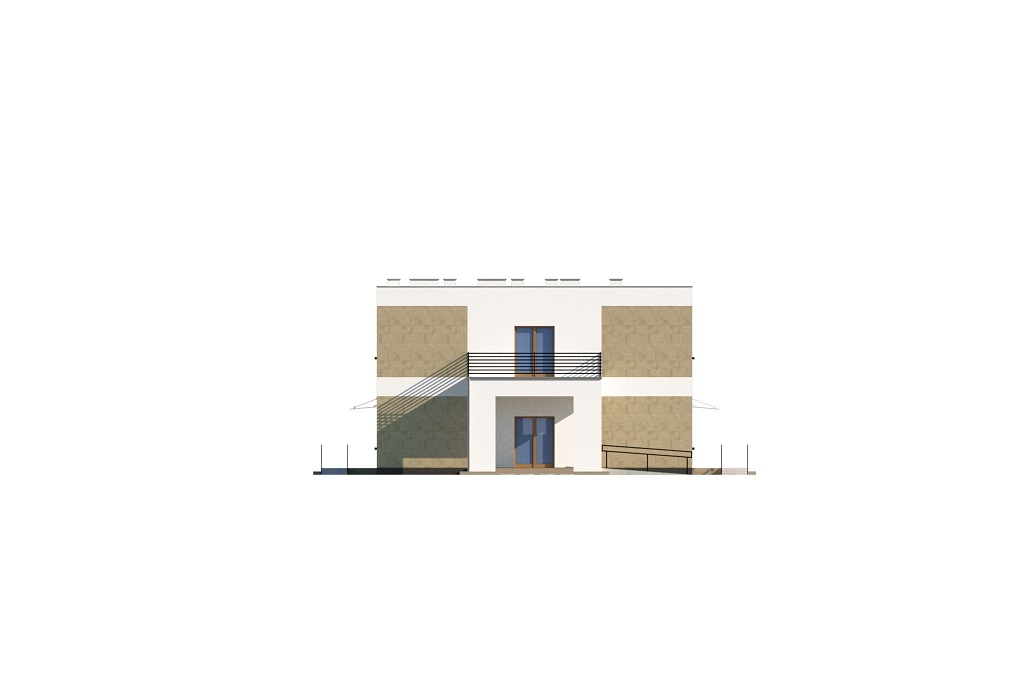

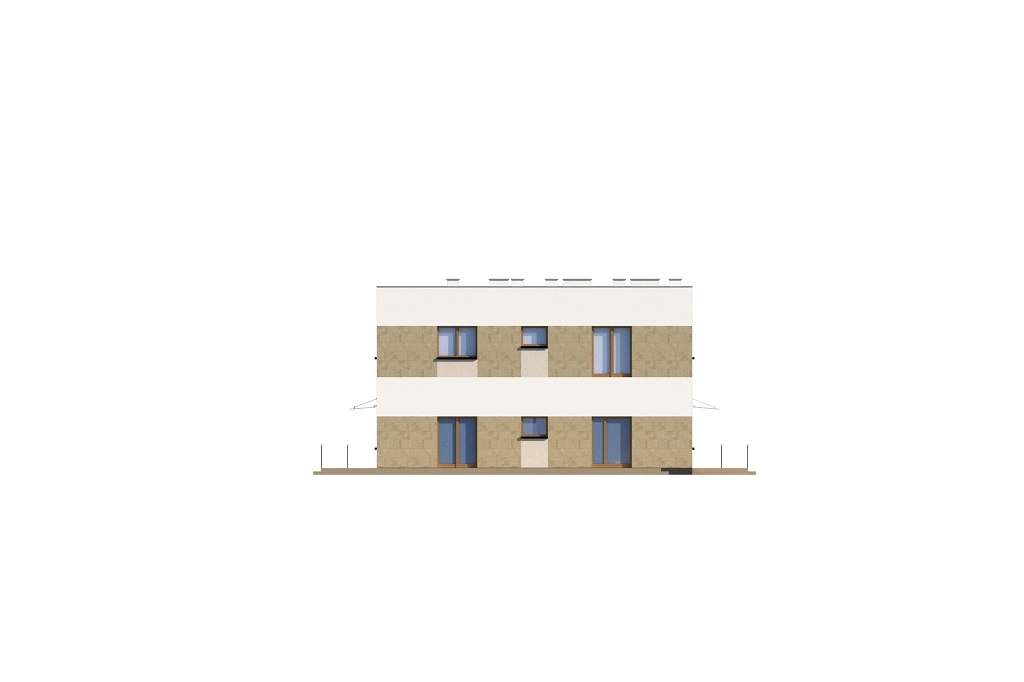

Elewacje
Informacje podstawowe
Projekt domu K-138 Budynek terapeutyczny
Obiekt nie jest podpiwniczony i posiada dwie kondygnację nadziemne: parter i I piętro.
Budynek użyteczności publicznej pełniący funkcję prywatnej poradni terapeutycznej psychologiczno - pedagogicznej dla dzieci i młodzieży. Centrum Terapii obejmuje zarówno część terapeutyczną, jak i tzw. mieszkanie treningowe (zlokalizowane w szczycie budynku). Mieszkania treningowe (dla 14 osób) są z założenia miejscami gdzie goście / pacjenci będą przebywali całą dobę. Będą w nich organizowane tzw. turnusy samodzielności.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 24 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Ogrzewanie: kocioł na paliwo stałe (biomasa)
Wentylacja: mechaniczna
Pokrycie dachu: papa termozgrzewalna
Powierzchnia dach: 460 m2
Program: wiatrołap, korytarz, recepcja, biuro, pokój hydroterapii, pokój fizjoterapii, 2 mieszkania treningowe (a w nich: pomieszczenia wielofunkcyjne, po 4 pokoje 2 osobowe, po 2 łazienki), pokój motoryki, klatka schodowa, szyb windy, 2 pomieszczenia techniczne, WC męskie dla osób niepełnosprawnych, WC damskie dla osób niepełnosprawnych, skład opału, kotłownia, poczekalnia, pomieszczenie gospodarcze, integracja sensoryczna, terapia ręki, biofedback, logopedia, trening jedzenia, szatnia personelu, pokój nauczycielski.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., technologia kotłowni na biomasę, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- przedmiar robót budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 0 - 50
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 0.00
- Powierzchnia użytkowa (m²) 823.02
- Powierzchnia zabudowy (m²) 495.89
- Szerokość budynku/krótszy bok (m) 14.12
- Długość budynku/dłuższy bok (m) 37.97
- Wysokość budynku (m) 8.37
- Szerokość działki/krótszy bok (m) 22.82
- Kąt nachylenia dachu (°) 2,5%
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 4007.00
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 20.26
- Liczba pomieszczeń 54
- Liczba łazienek (bez WC) 4
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
