Projekt domu

NARBO 2
Kod: L-6782
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 900 PLN
2 700 PLN 		KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 129.89 m²



Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

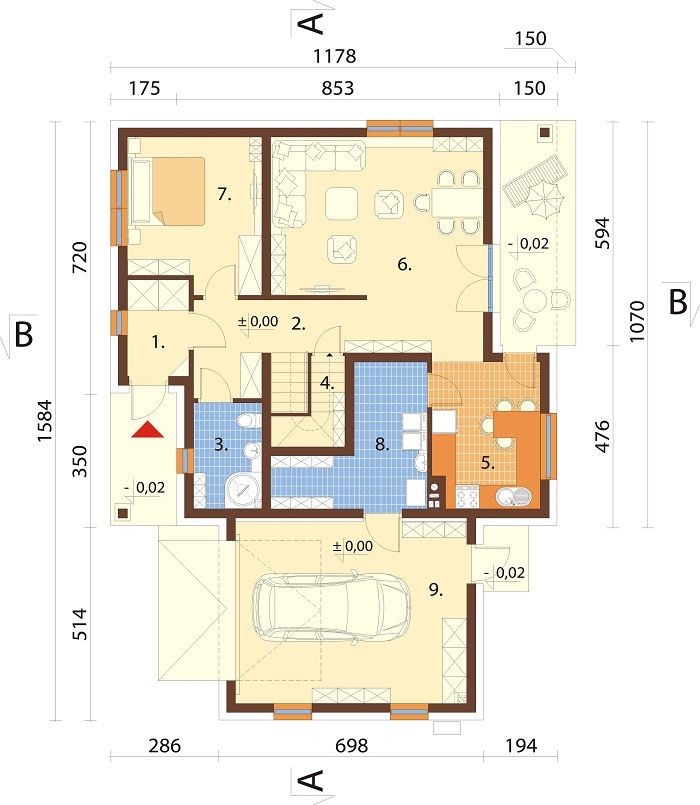

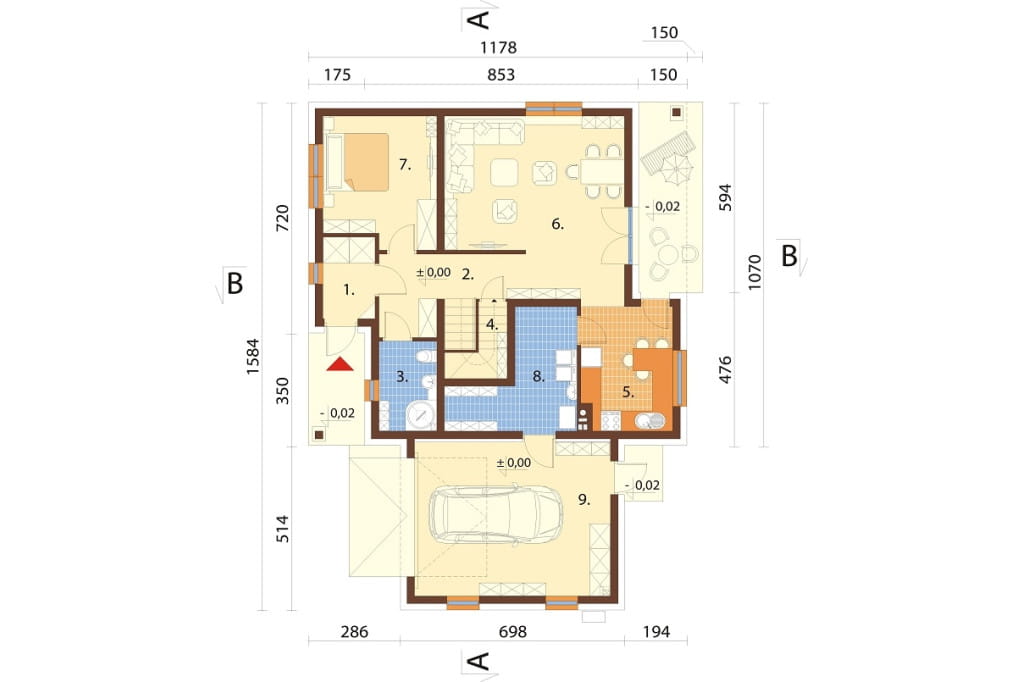

Rzut parteru



Projekt domu L-6782 - rzut

PARTER: 112,25 / 114,63 m2

1. Wiatrołap 4,03 m2
2. Przedpokój + 1/2 schody 10,89 m2
3. Łazienka 4,90 m2
4. Schowek 0,74 / 3,12 m2
5. Kuchnia 10,94 m2
6. Salon + jadalnia 27,79 m2
7. Gabinet 13,68 m2
8. Kotłownia 10,33 m2
9. Garaż 28,95 m2

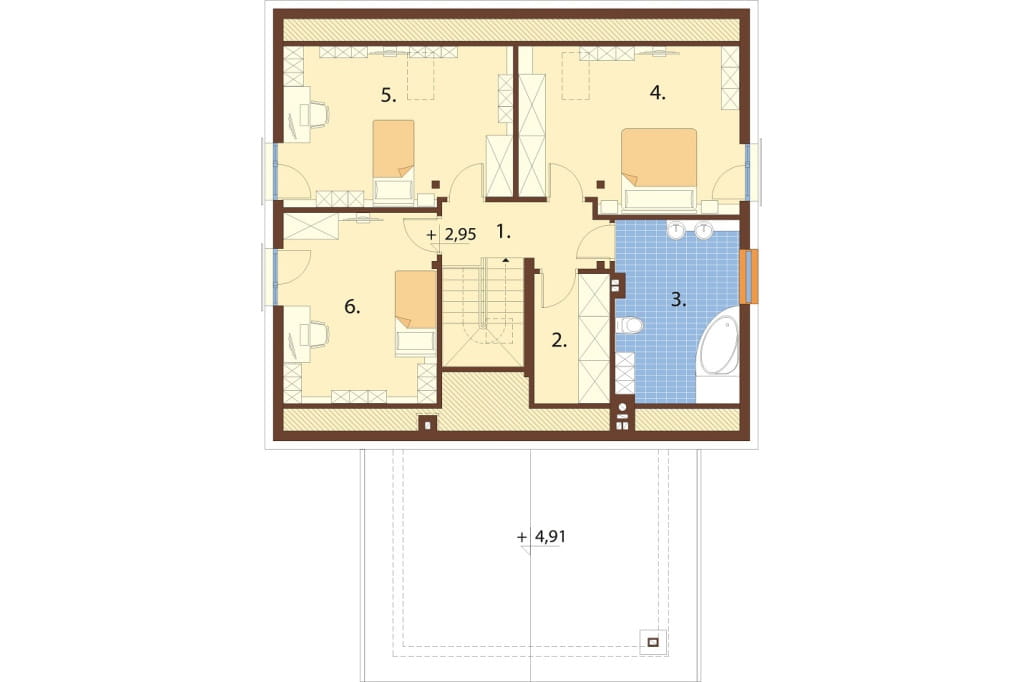

Rzut poddasza



Projekt domu L-6782 - rzut

PODDASZE: 56,92 / 83,10 m2

1. Przedpokój + 1/2 schody 7,91 m2
2. Schowek 3,01 / 5,45 m2
3. Łazienka 8,78 / 12,83 m2
4. Pokój 12,93 / 20,14 m2
5. Pokój 12,87 / 20,35 m2
6. Pokój 11,42 / 16,42 m2

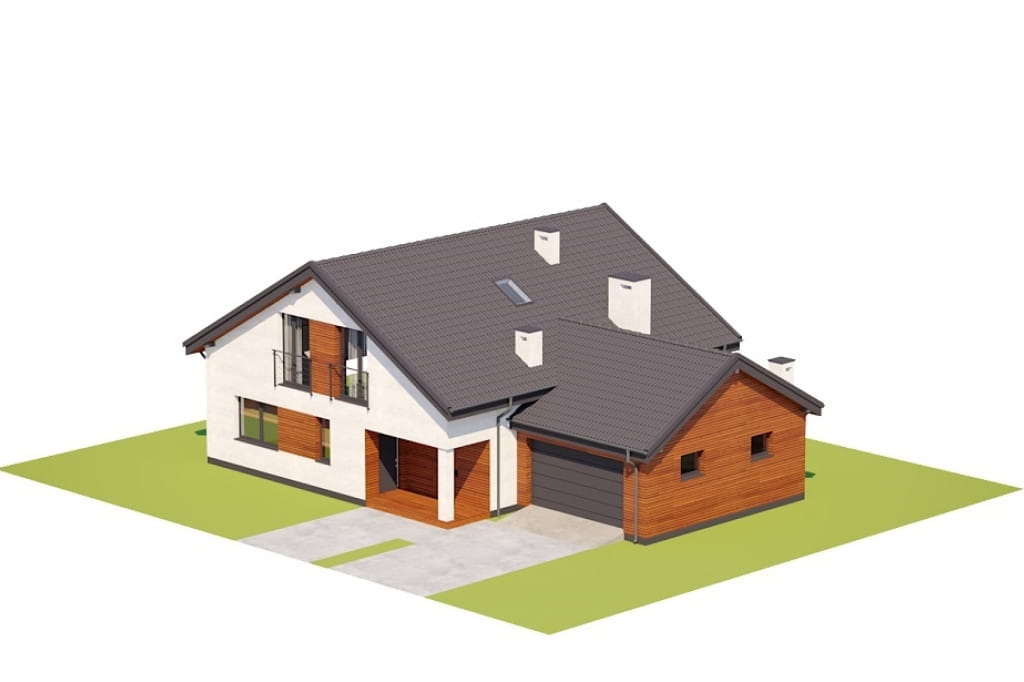

Model



Projekt domu L-6782 - model

Elewacje

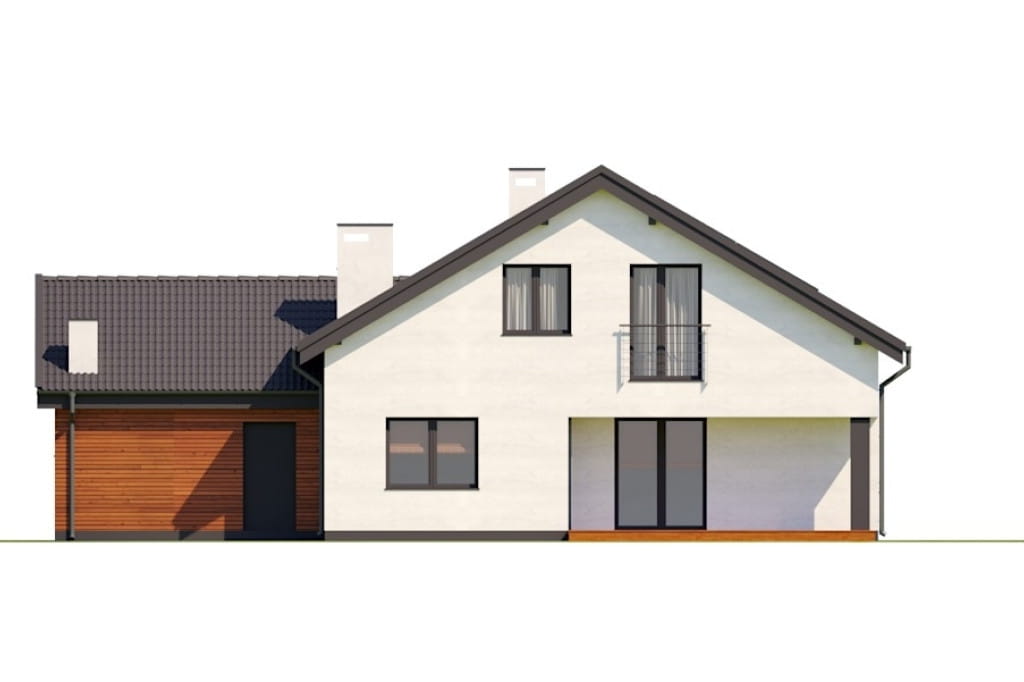

Projekt domu L-6782 - elewacja

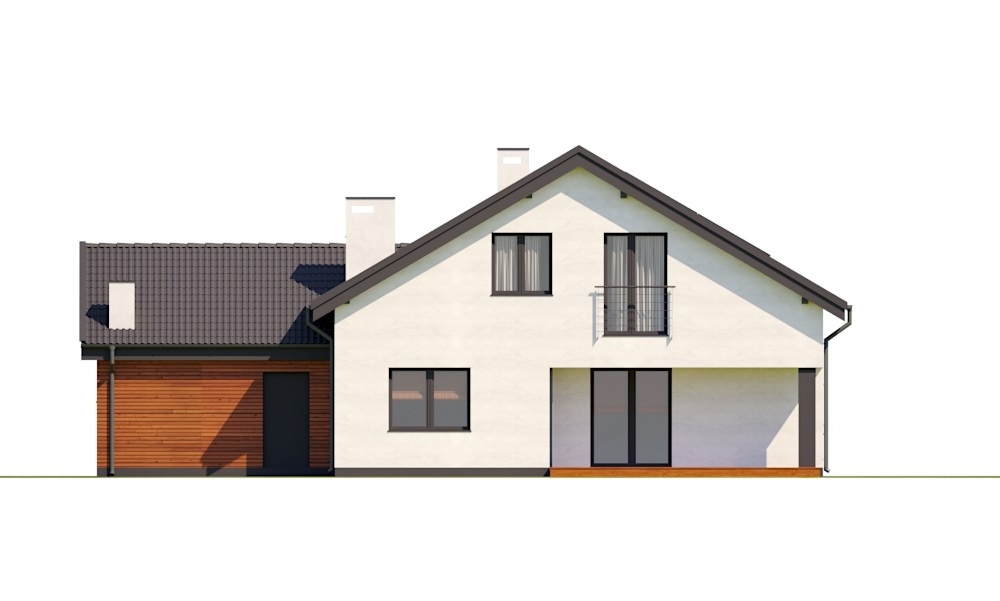

elewacja ogrodowa
Projekt domu L-6782 - elewacja

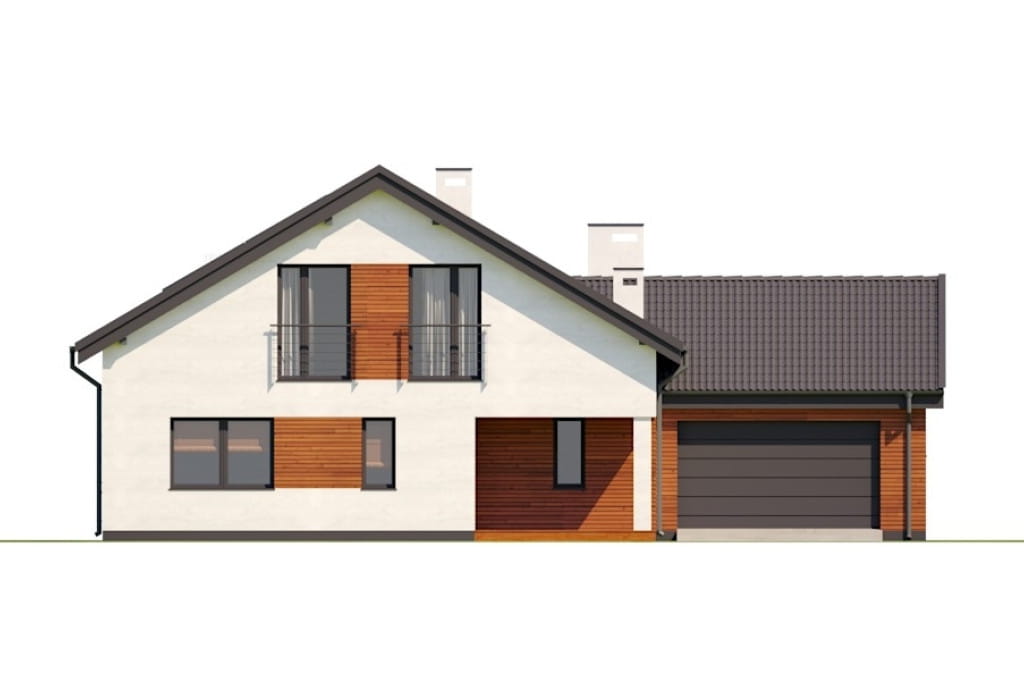

elewacja frontowa
Projekt domu L-6782 - elewacja

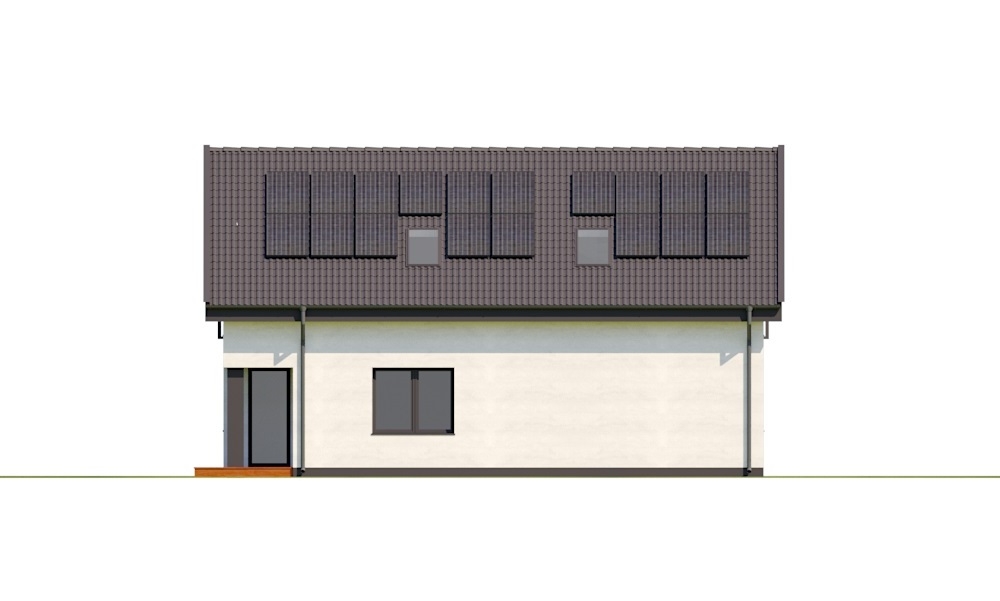

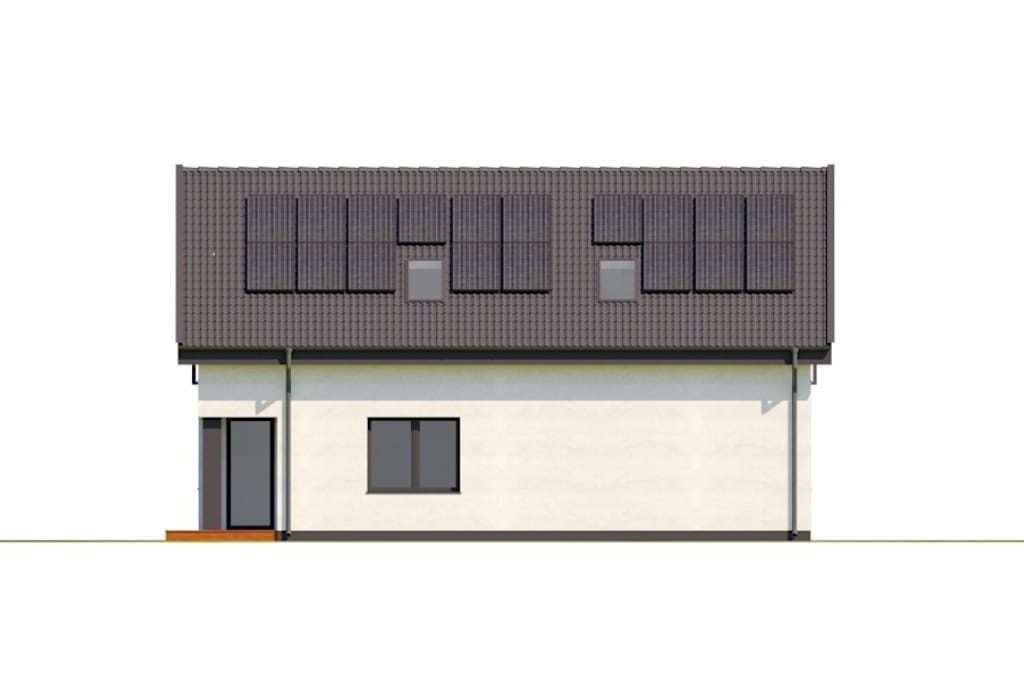

elewacja boczna
Projekt domu L-6782 - elewacja

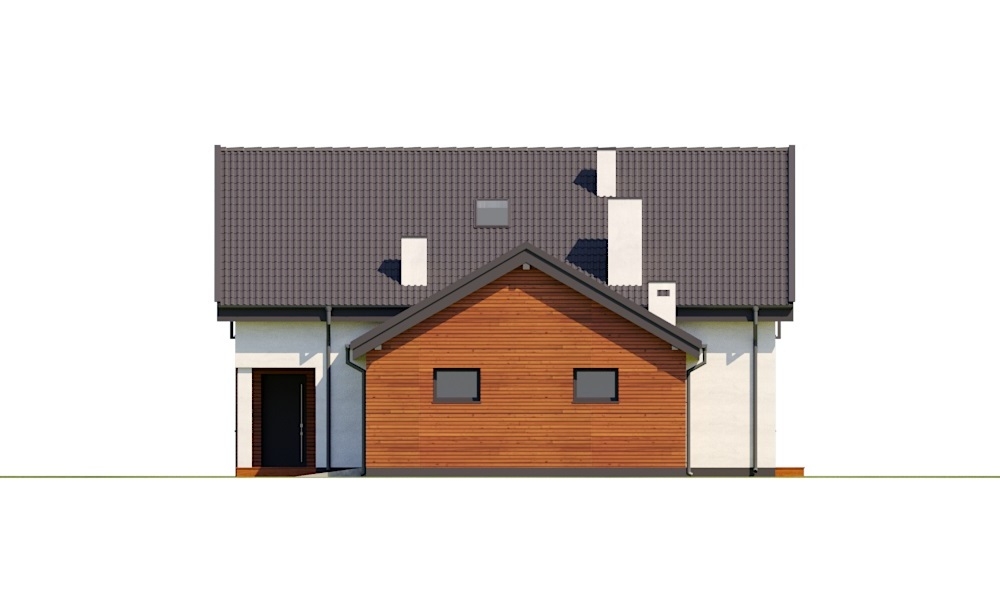

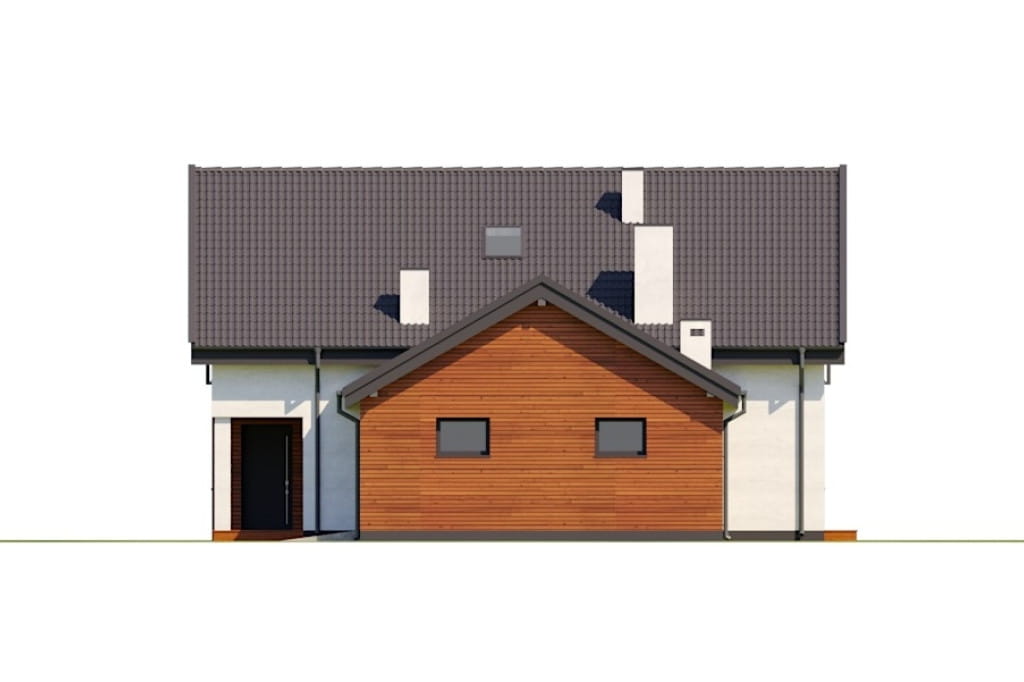

elewacja boczna

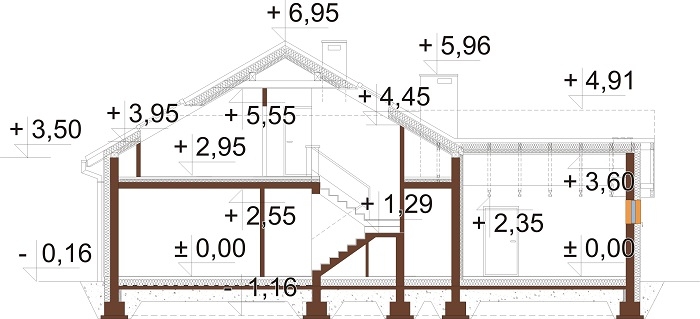

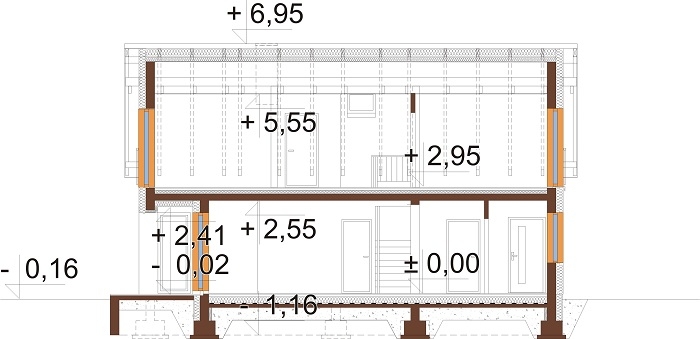

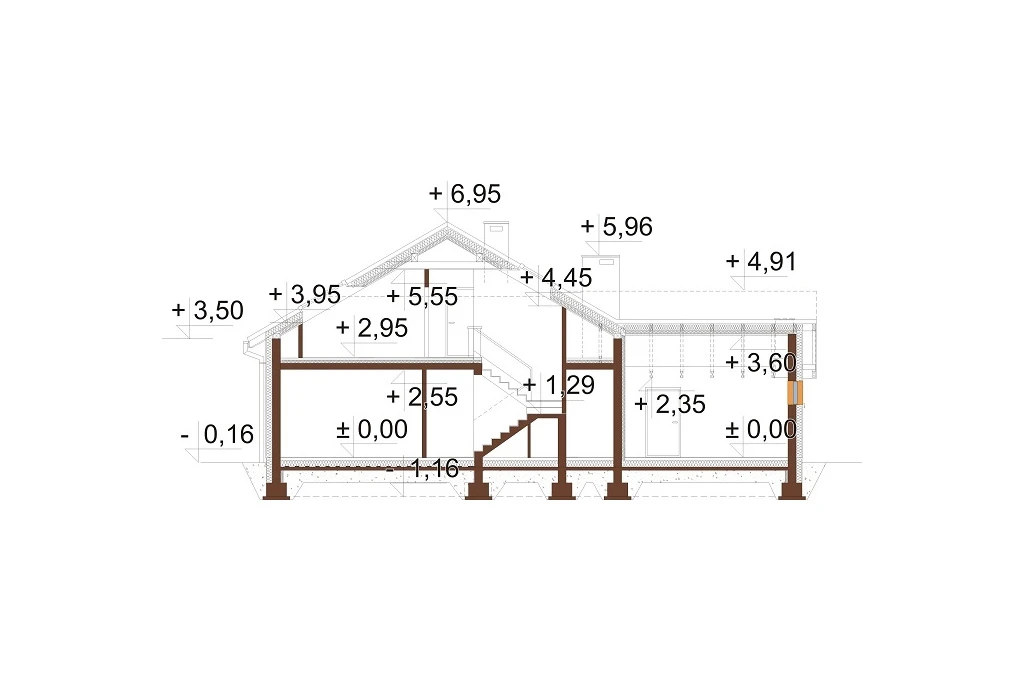

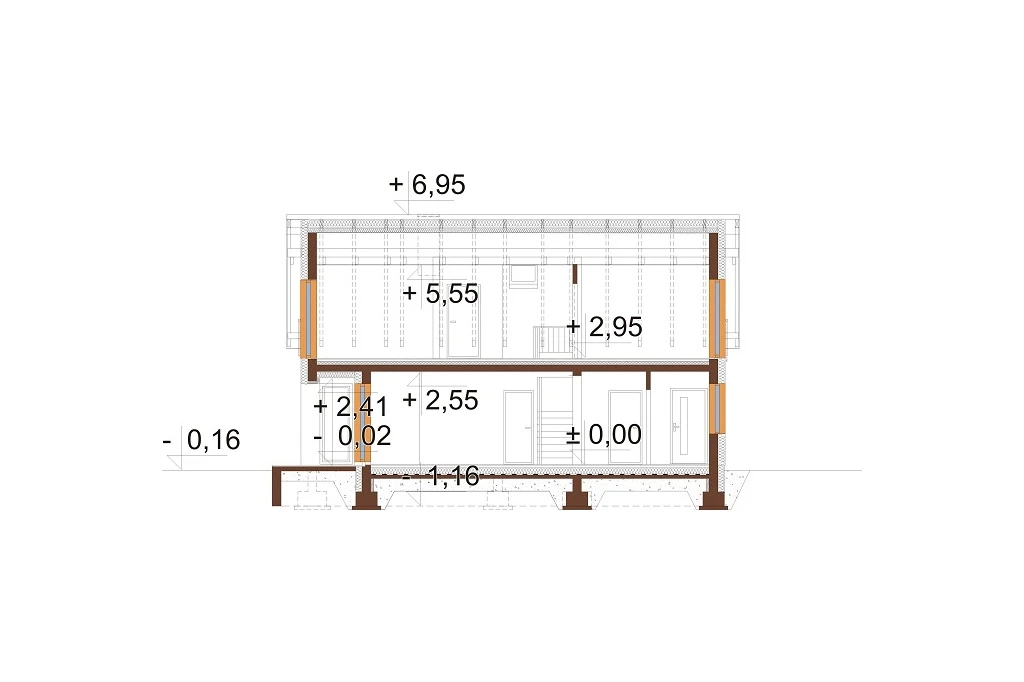

Przekrój



Projekt domu L-6782 - przekrój Projekt domu L-6782 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6782 NARBO 2
Budynek parterowy z poddaszem użytkowym, garażem jednostanowiskowym, niepodpiwniczony.
Dom przeznaczony dla 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: bloczek z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: pompa ciepła
Wentylacja: grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 242 m2
Wysokość ścianki kolankowej: 1 m
Program: wiatrołap, przedpokój, schody, 2 łazienki, 2 schowki, salon, kuchnia z jadalnią, 4 pokoje, garaż jednostanowiskowy.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 6,3 kWp, która zasila pompę ciepła do co i cwu i generuje prąd na potrzeby funkcjonowania gospodarstwa domowego.

 Powierzchnia zabudowy: 161.92 m²
Powierzchnia użytkowa: 169.17 m²
Kubatura: 983.43 m³
Szerokość działki: 19.78 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 30°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 7.11 m
Rodzaj ogrzewania: pompa ciepła
Wskaźnik energii pierwotnej: 0.00 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem (dostawionym z boku), z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu, z fotowoltaiką
Technologia: tradycyjna

Architekt: Mateusz Budziakowski, Irena Kolenda
CENA 3 EGZ. PROJEKTU 900 PLN 2 700 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o. z powietrzną pompą ciepła)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
