Projekt domu

ERLEN 2
Kod: L-6783
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 900 PLN
2 700 PLN 		KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 24.10 m²



Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

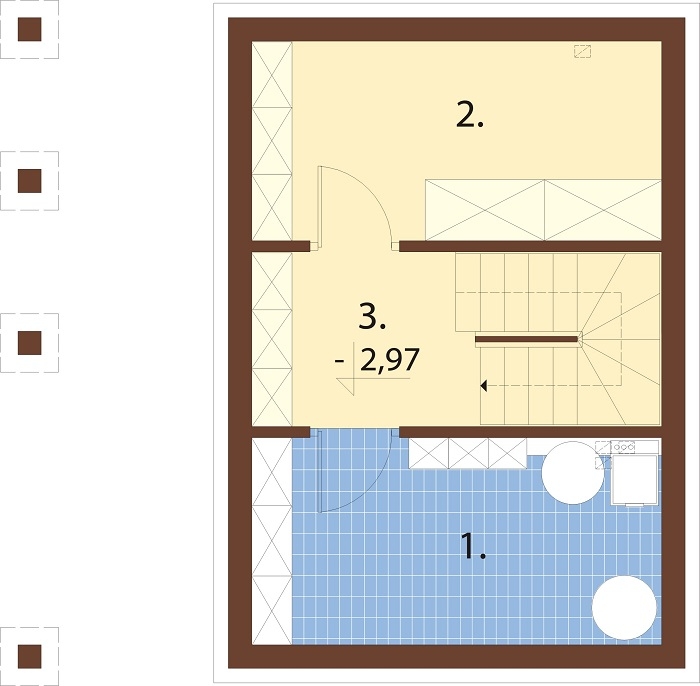

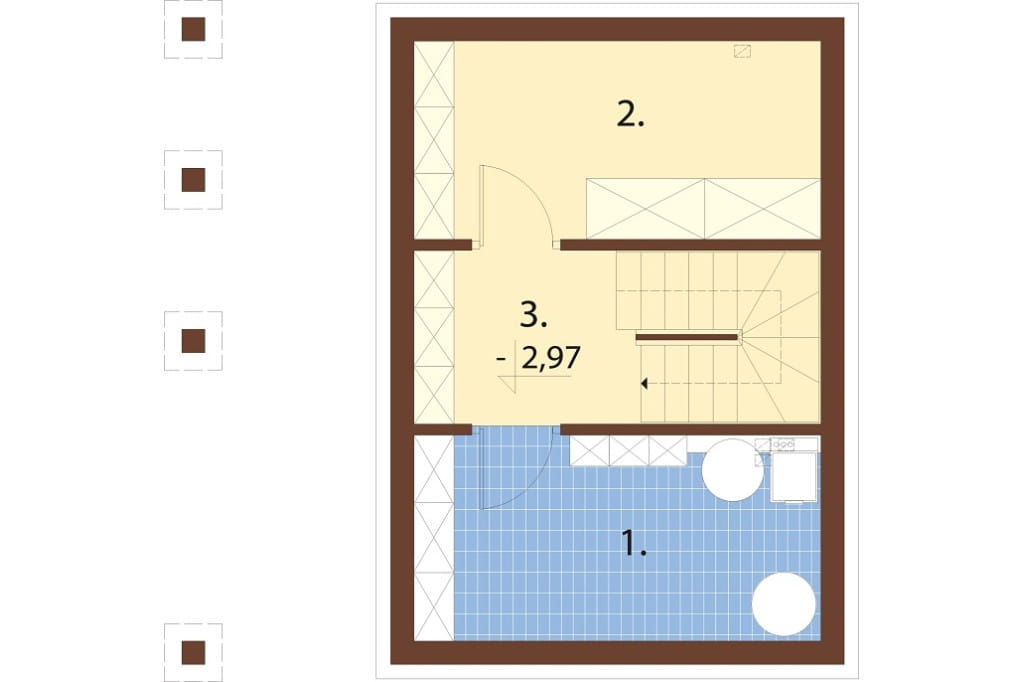

Rzut piwnicy



Projekt domu L-6783 - rzut

PIWNICA: 23,39 m2

1. Pom. gosp. 8,82 m2
2. Pom. gosp. 8,49 m2
3. Hall / komunikacja 6,08 m2

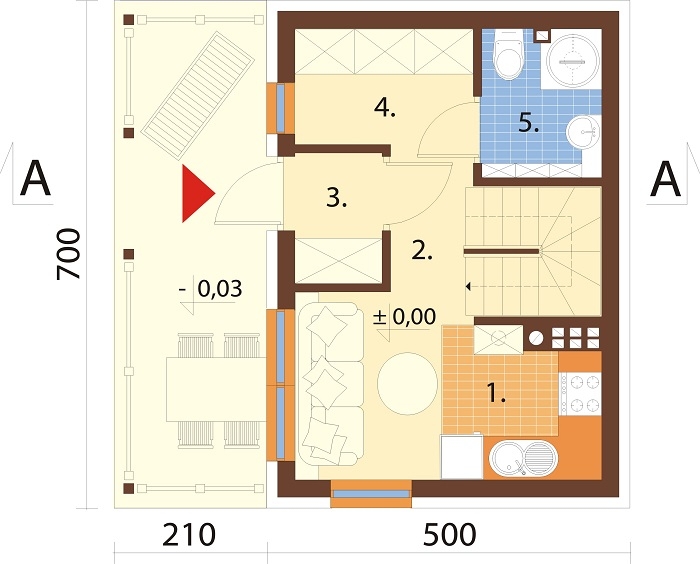

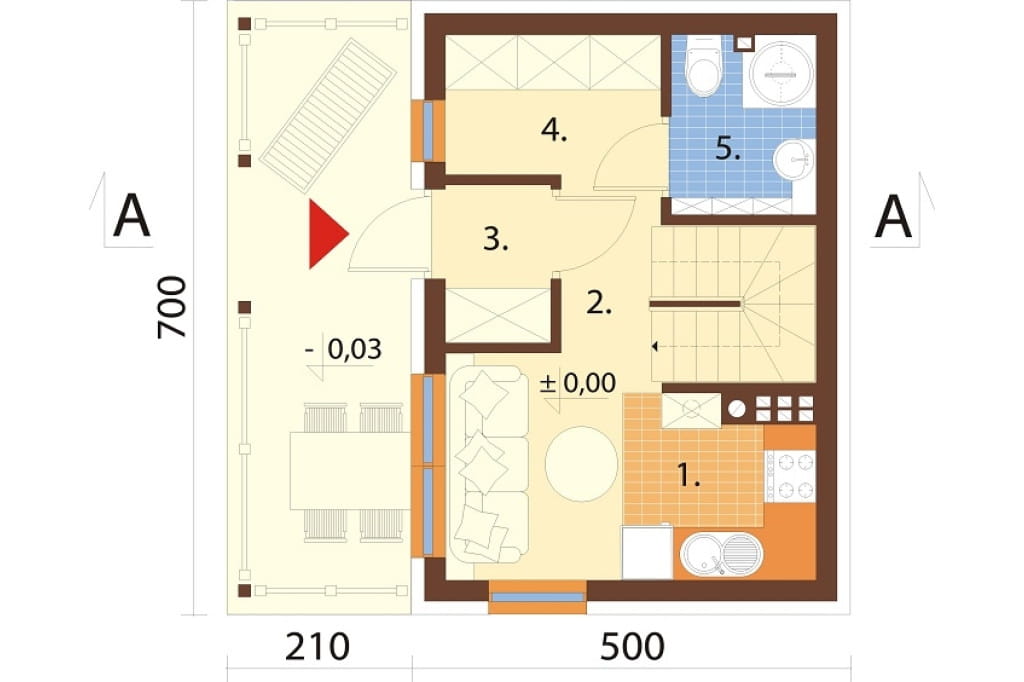

Rzut parteru



Projekt domu L-6783 - rzut

PARTER: 24,10 m2

1. Aneks kuchenny 9,51 m2
2. Hall / komunikacja 6,55 m2
3. Przedsionek 2,07 m2
4. Garderoba 2,69 m2
5. Łazienka 3,28 m2

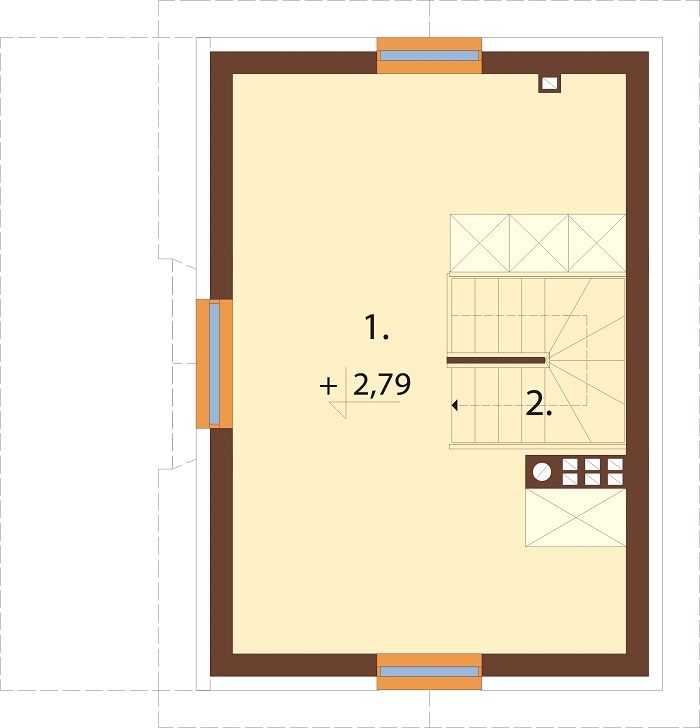

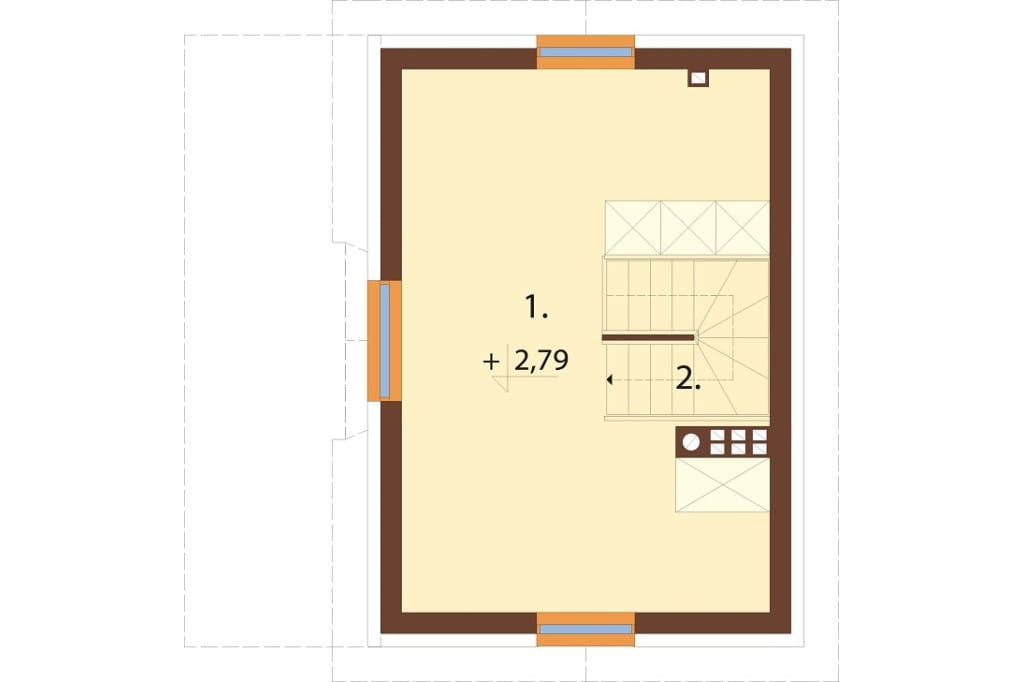

Rzut poddasza



Projekt domu L-6783 - rzut

STRYCH: 24,36 m2

1. Strych 22,19 m2
2. Komunikacja 2,17 m2

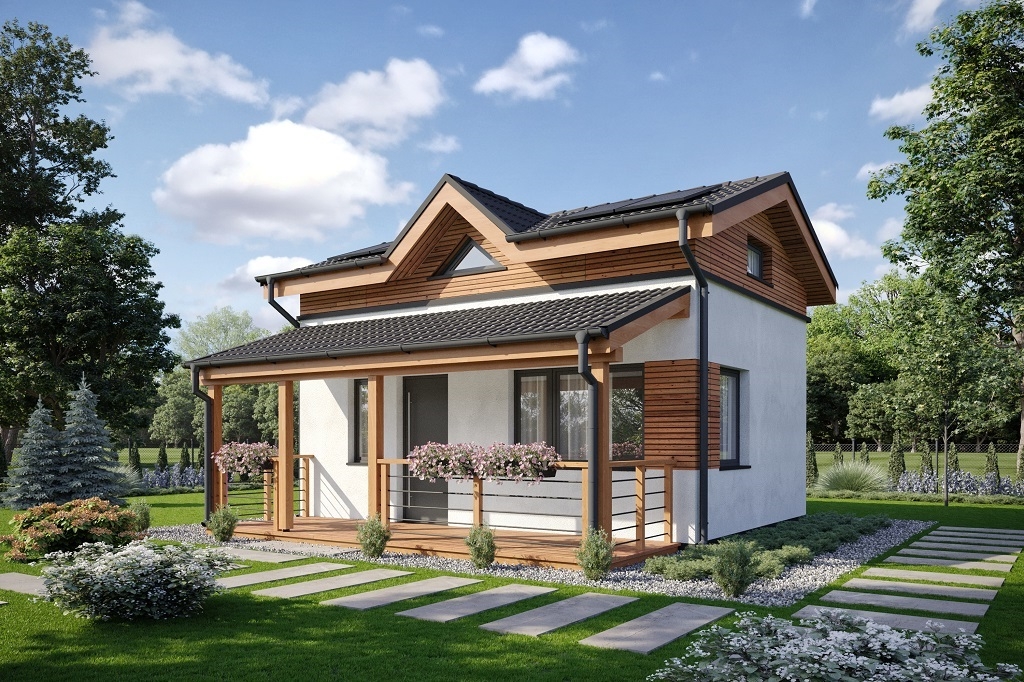

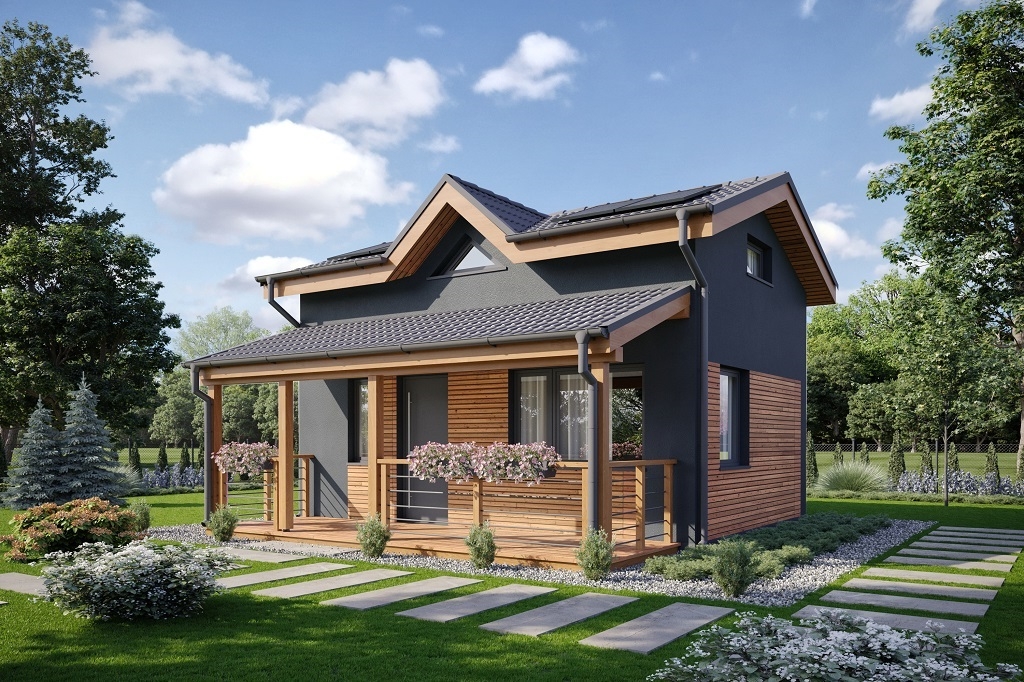

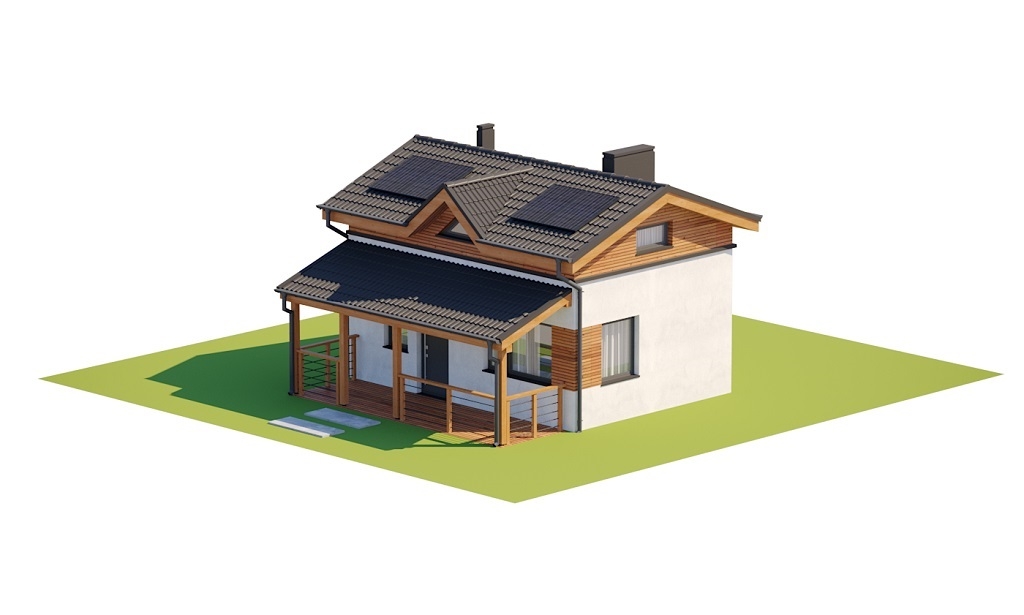

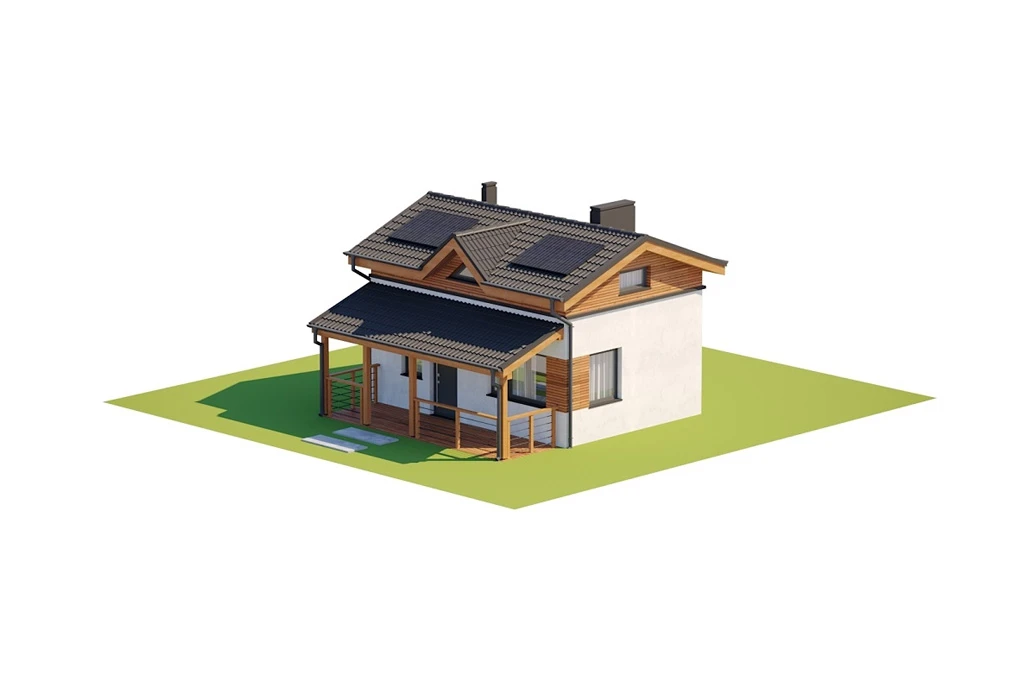

Model



Projekt domu L-6783 - model

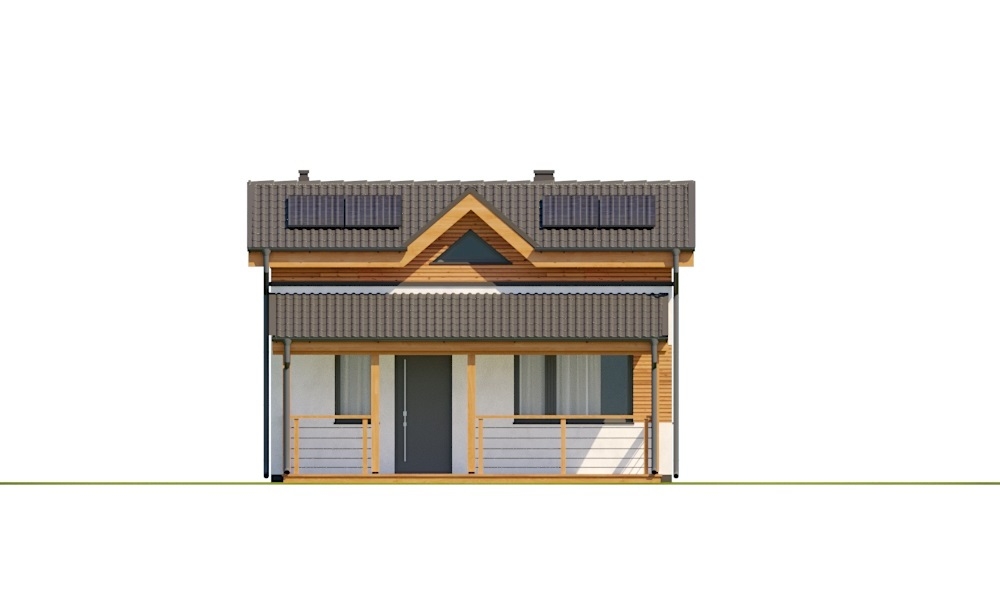

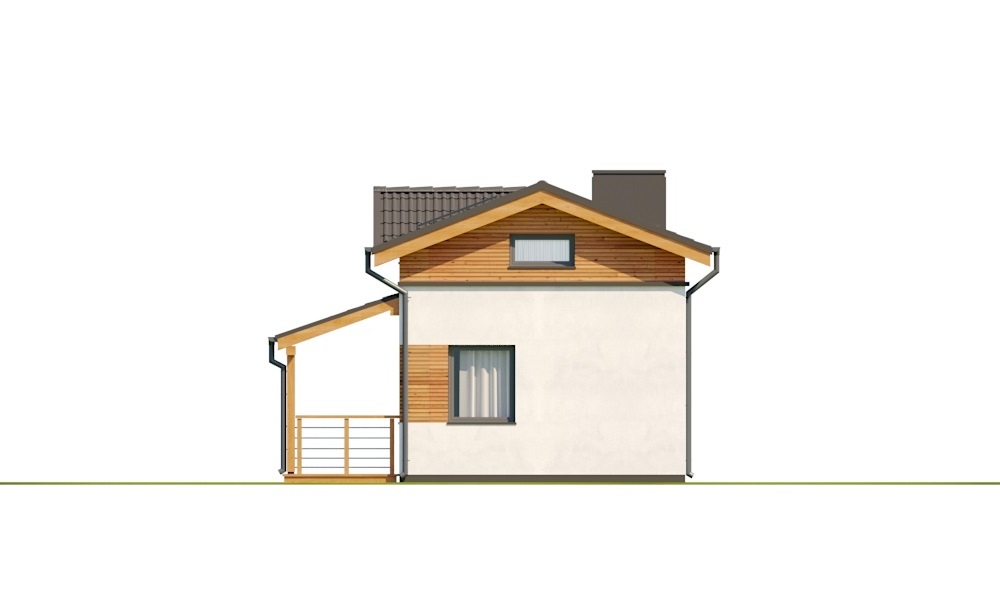

Elewacje



Projekt domu L-6783 - elewacja

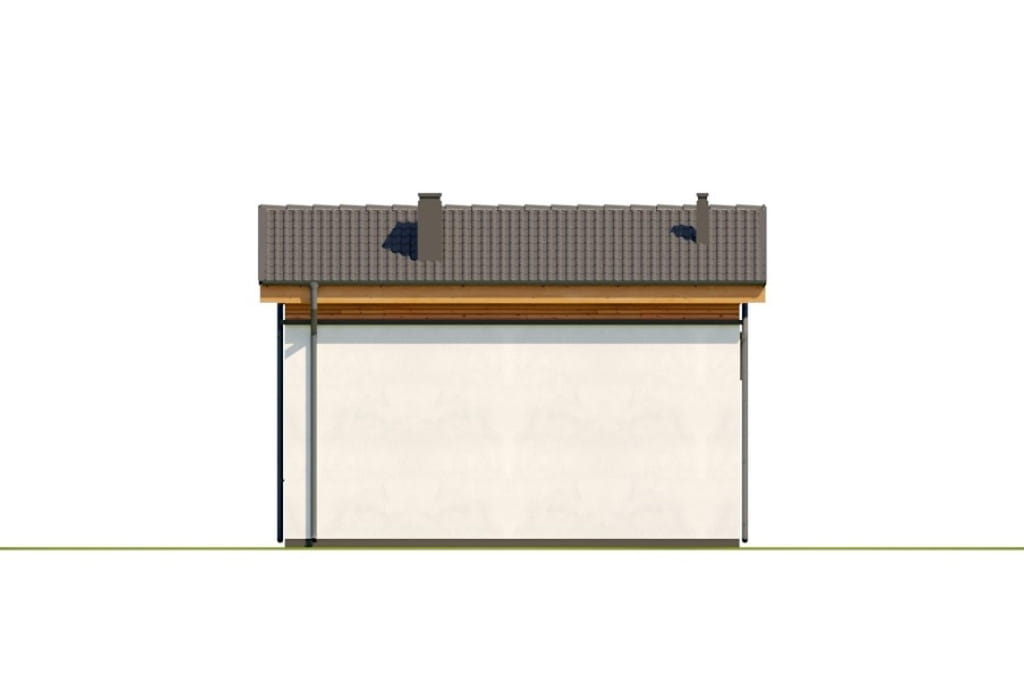

elewacja ogrodowa
Projekt domu L-6783 - elewacja

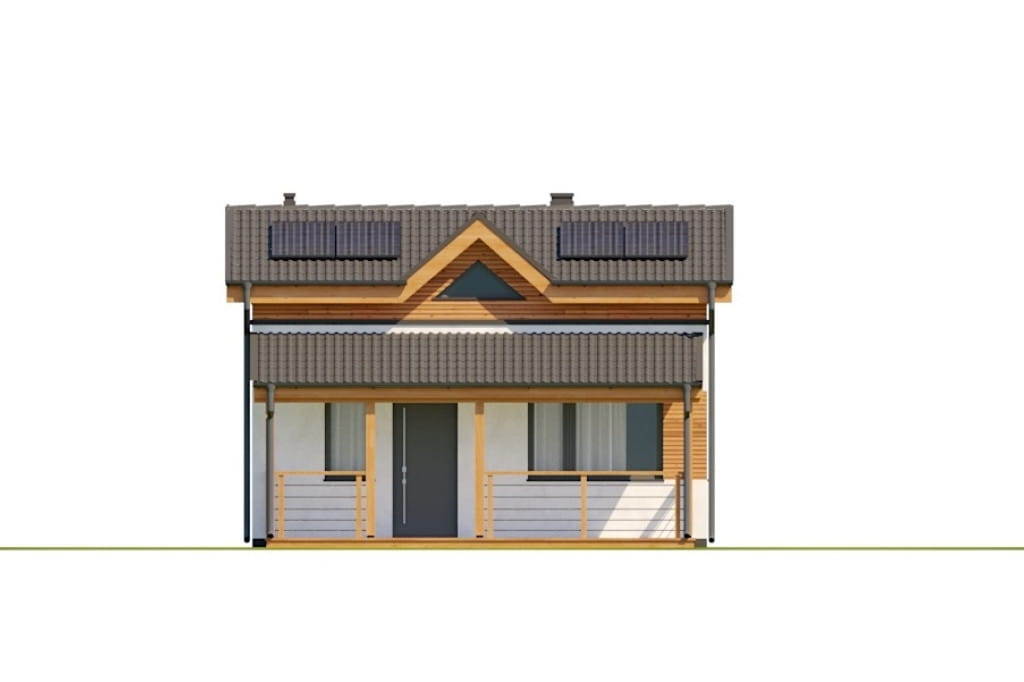

elewacja frontowa
Projekt domu L-6783 - elewacja

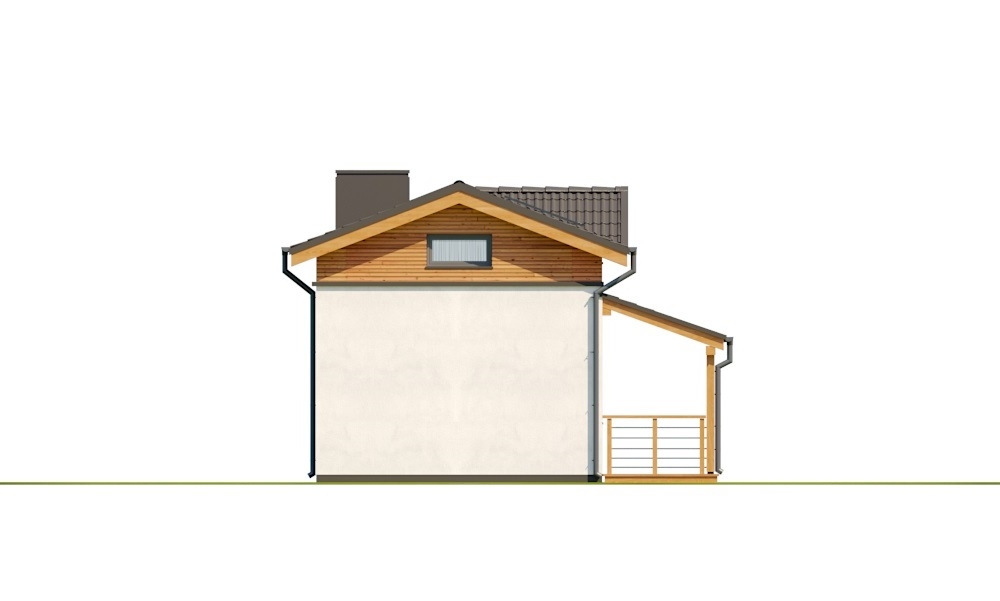

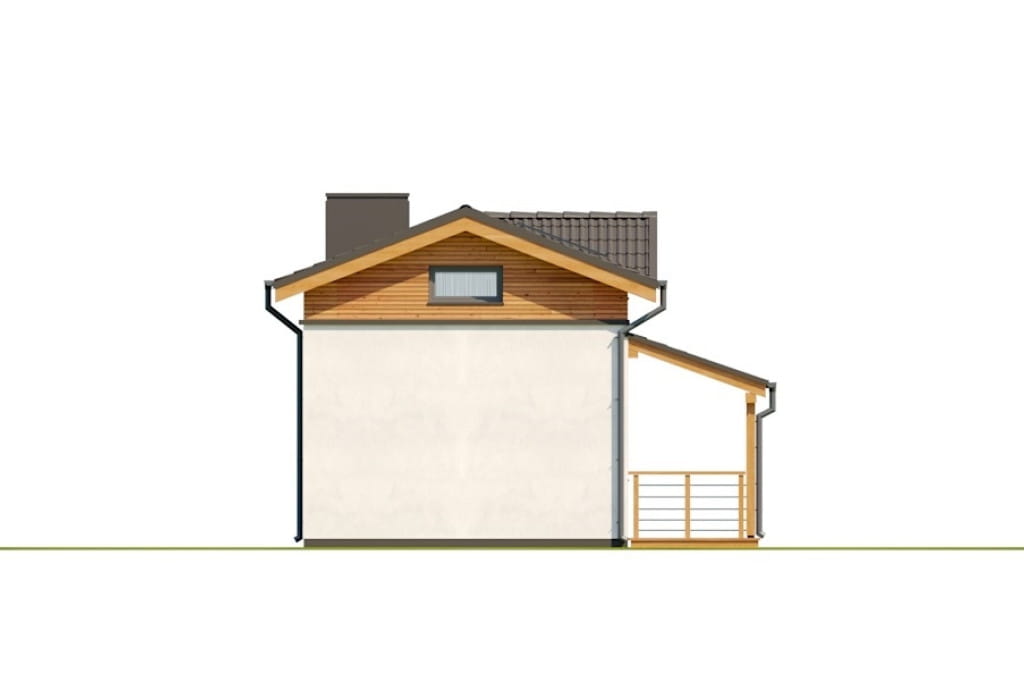

elewacja boczna
Projekt domu L-6783 - elewacja

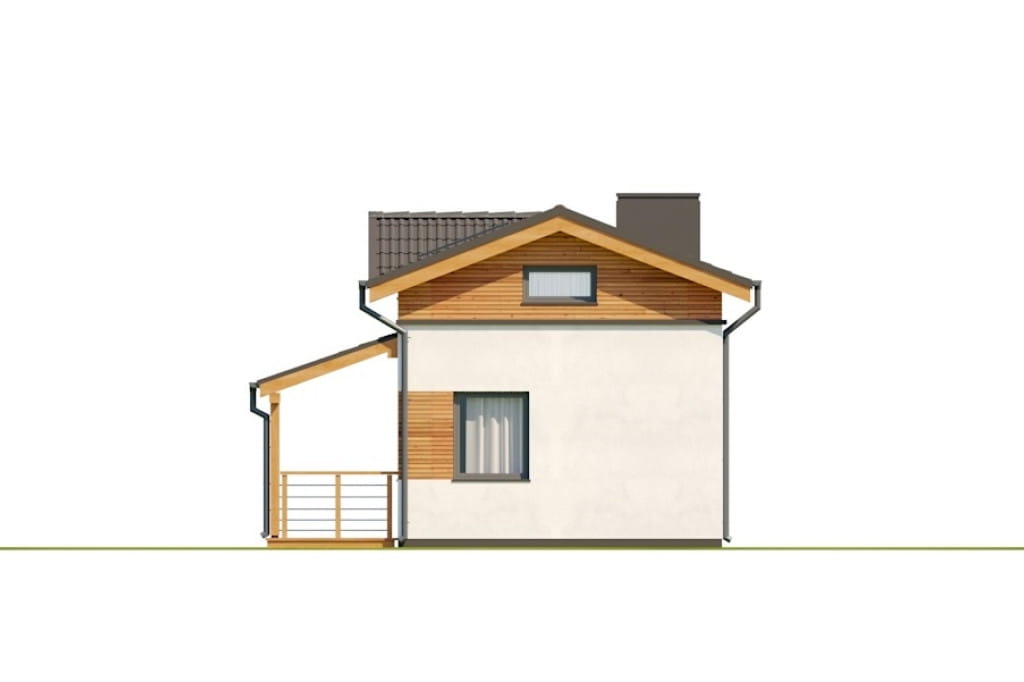

elewacja boczna

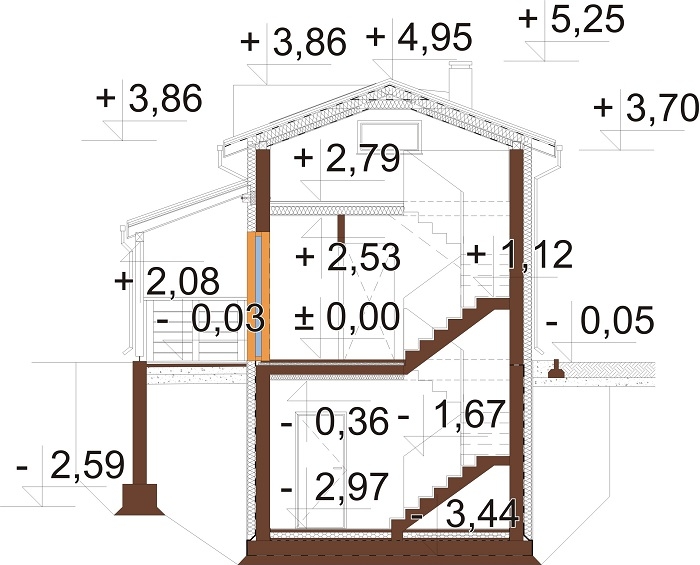

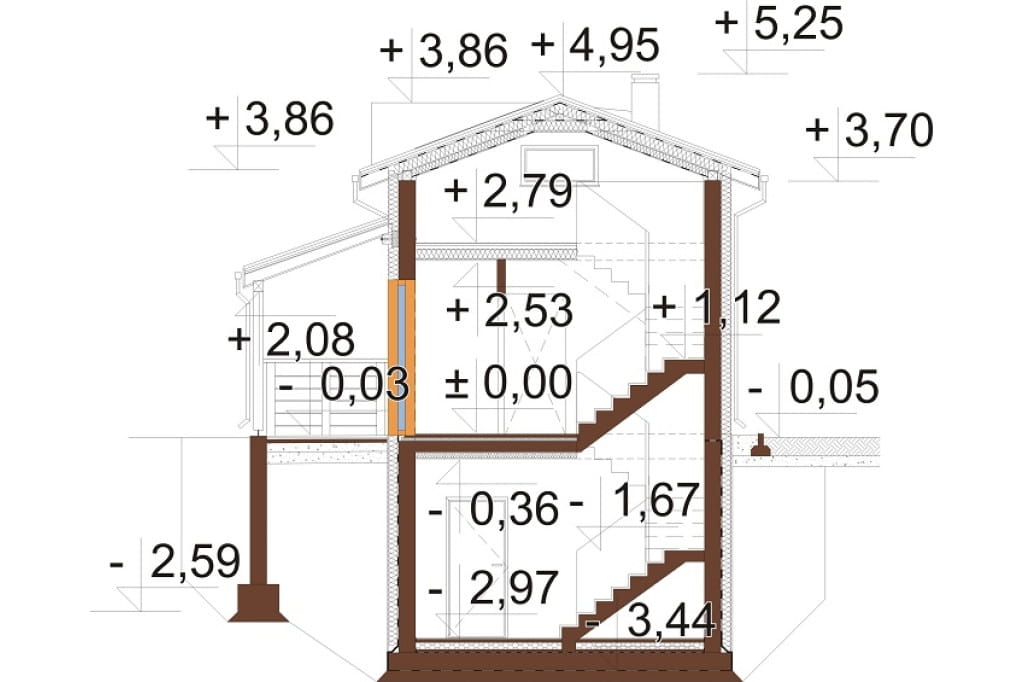

Przekrój



Projekt domu L-6783 - przekrój



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6783 ERLEN 2
Budynek parterowy, podpiwniczony, ze strychem, bez garażu.
Dom przeznaczony dla 1 - 2 osób.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: nad piwnicą żelbetowy, nad parterem drewniany.
Kąt nachylenia dachu: 20°
Ogrzewanie: gazowe
Wentylacja: grawitacyjna
Pokrycie dachu: blachodachówka
Wysokość ścianki kolankowej: 0,98 m
Powierzchnia dach: 66,51 m2
Program: 2 pomieszczenia gospodarcze, aneks kuchenny, hall, garderoba, przedsionek, łazienka, strych.

W budynku zaprojektowano również instalację fotowoltaiczną na dachu o mocy 1,4 kWp, która generuje prąd na potrzeby pompy ciepła do cwu.

 Powierzchnia zabudowy: 49.70 m²
Powierzchnia użytkowa: 71.85 m²
Kubatura: 318.92 m³
Szerokość działki: 12.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 10
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 5 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 58.97 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: strych
Typ: parterowe, projekty domów, jednorodzinne, projekt domu na wąską działkę, projekt domu, projekty domów małych i tanich, najmniejsze domy, z fotowoltaiką
Technologia: tradycyjna

Architekt: Mateusz Budziakowski, Ewelina Klimek
CENA 3 EGZ. PROJEKTU 900 PLN 2 700 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kominkiem gazowym)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
