Projekt Centrum sportu Kod: LK-137
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

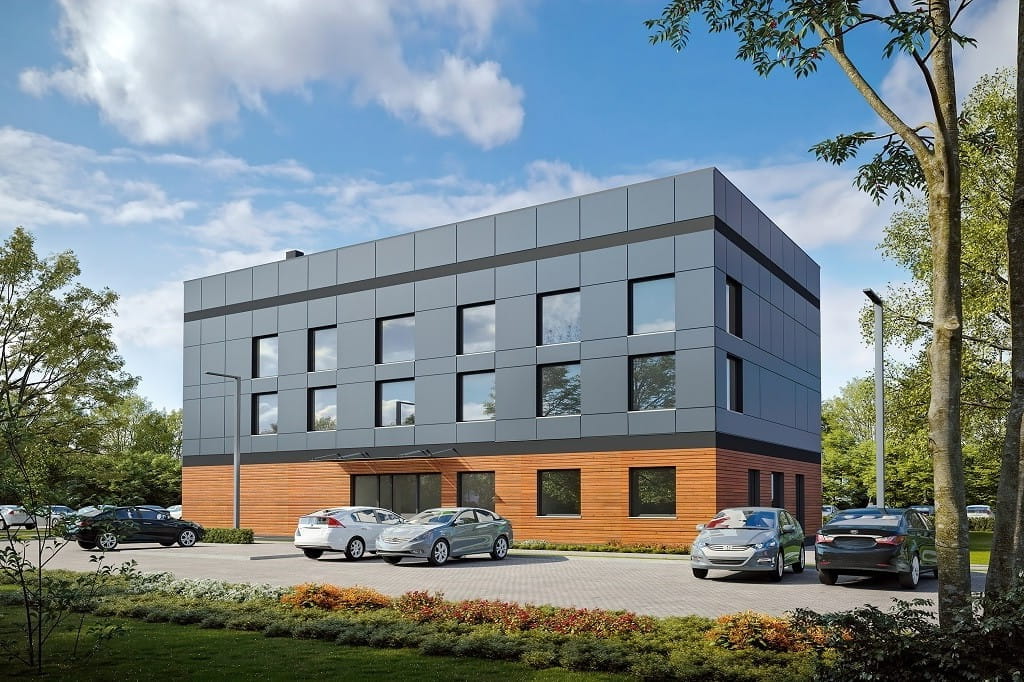

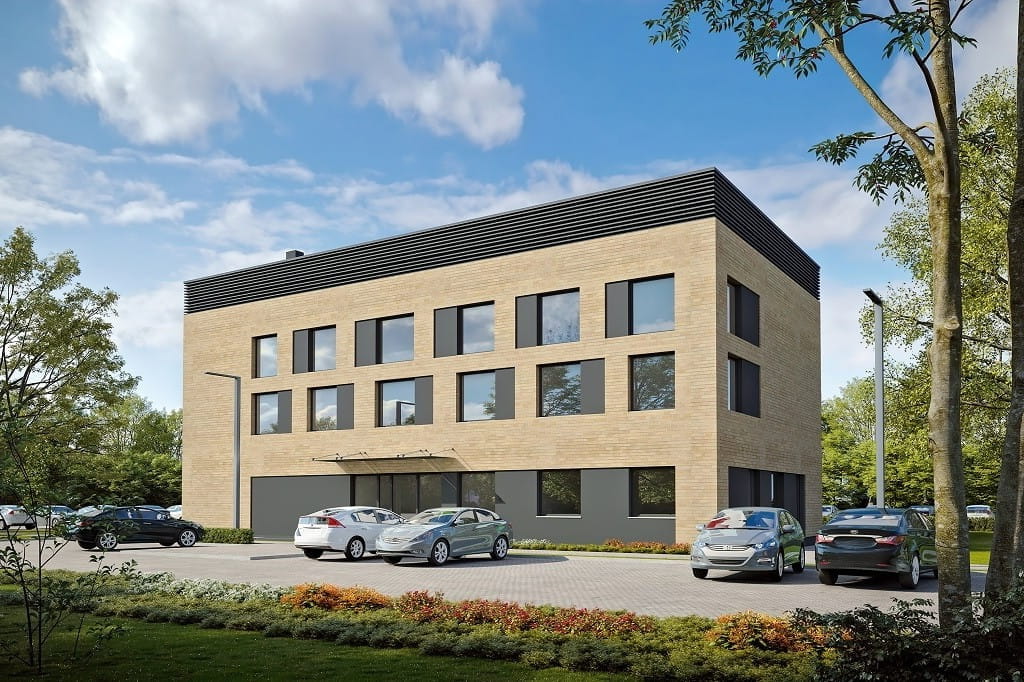

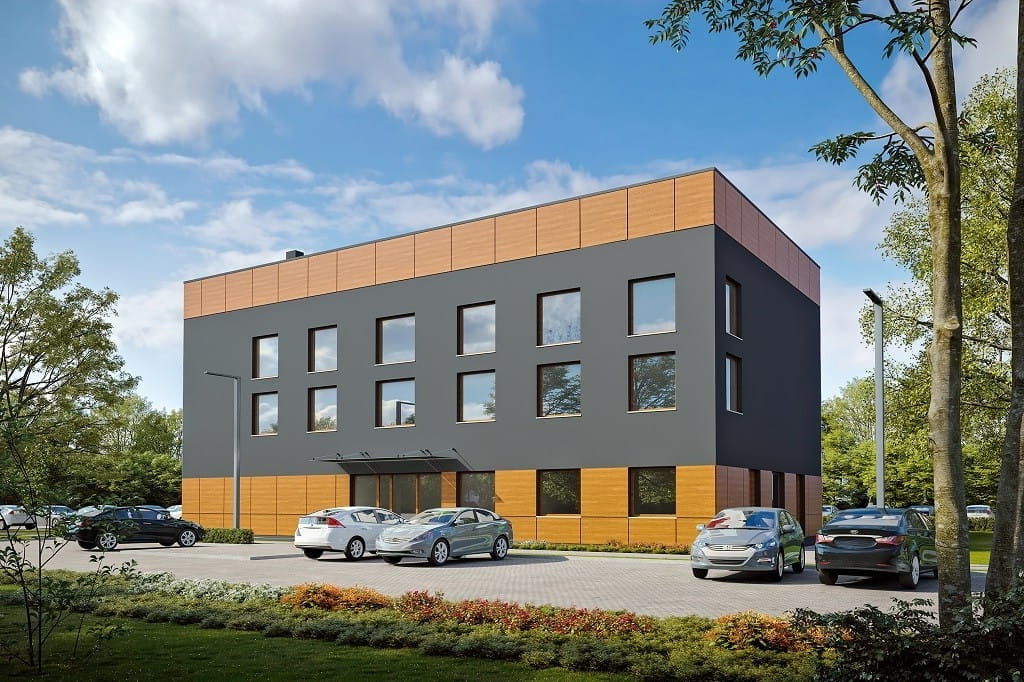

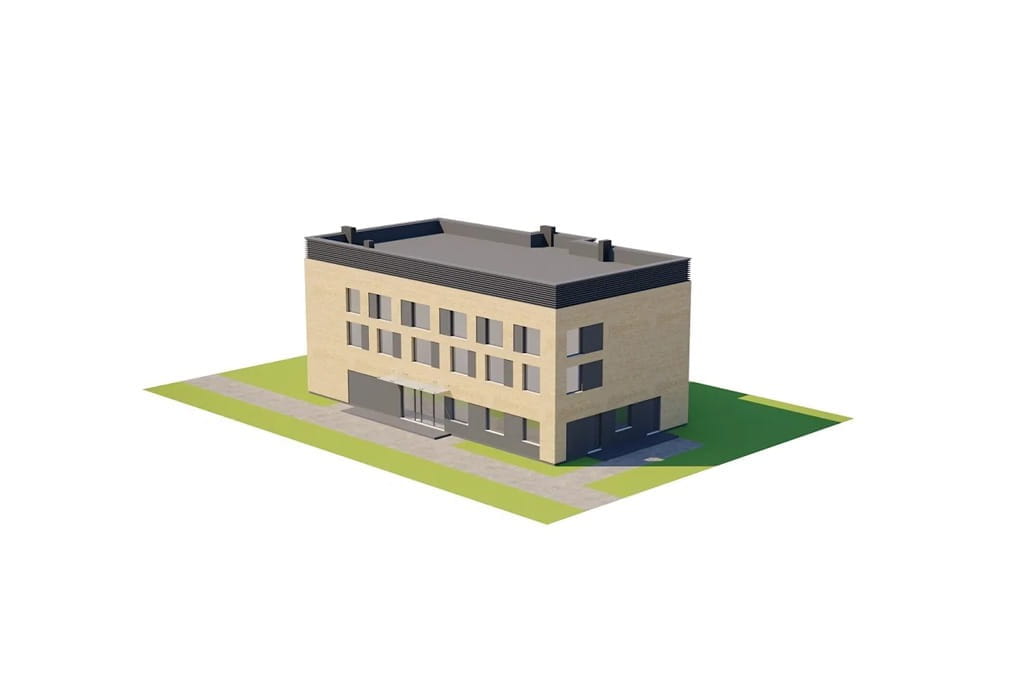

Model
Elewacje

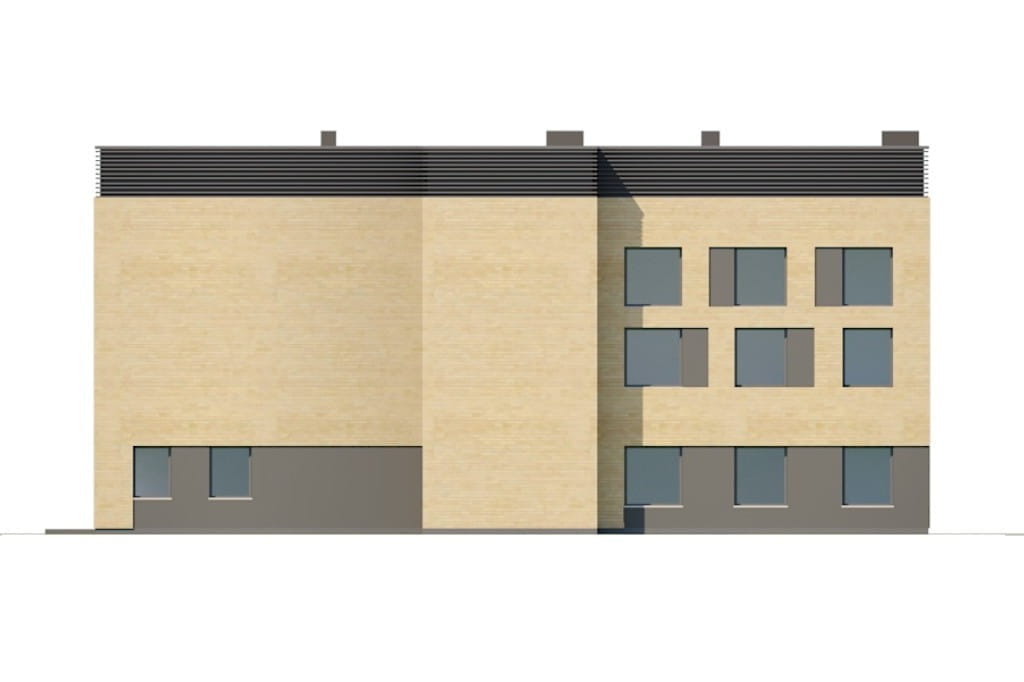

elewacja ogrodowa

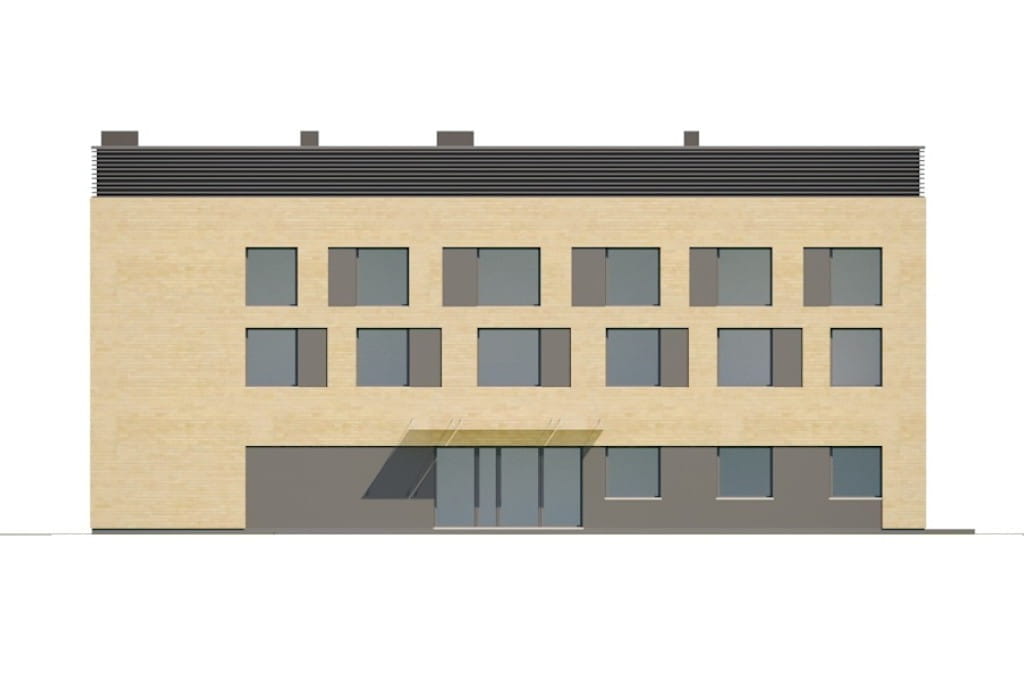

elewacja frontowa

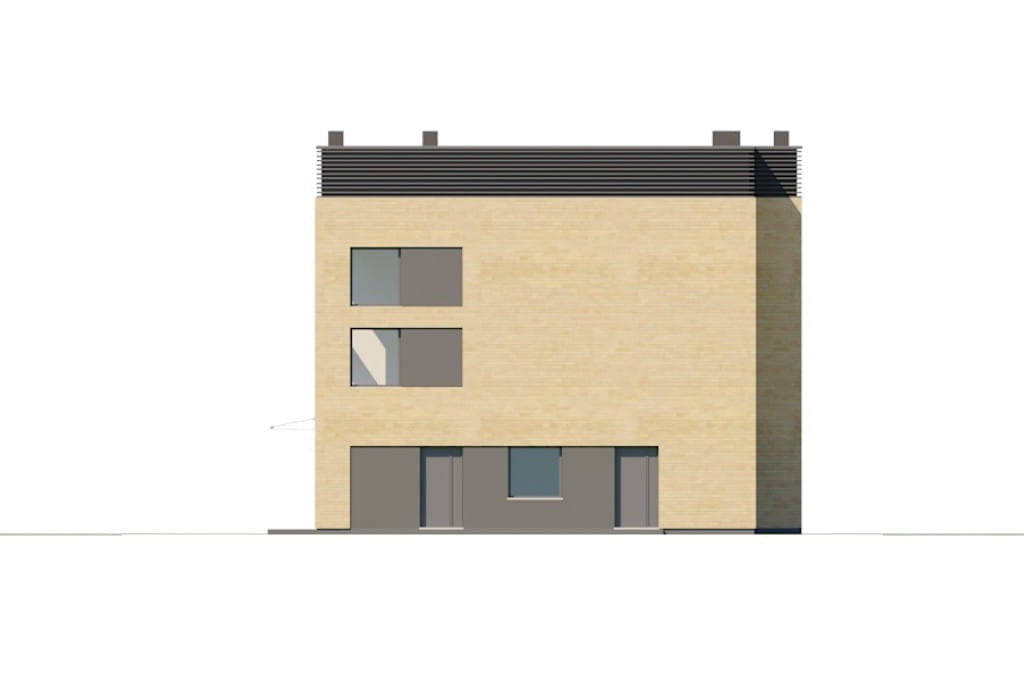

elewacja boczna

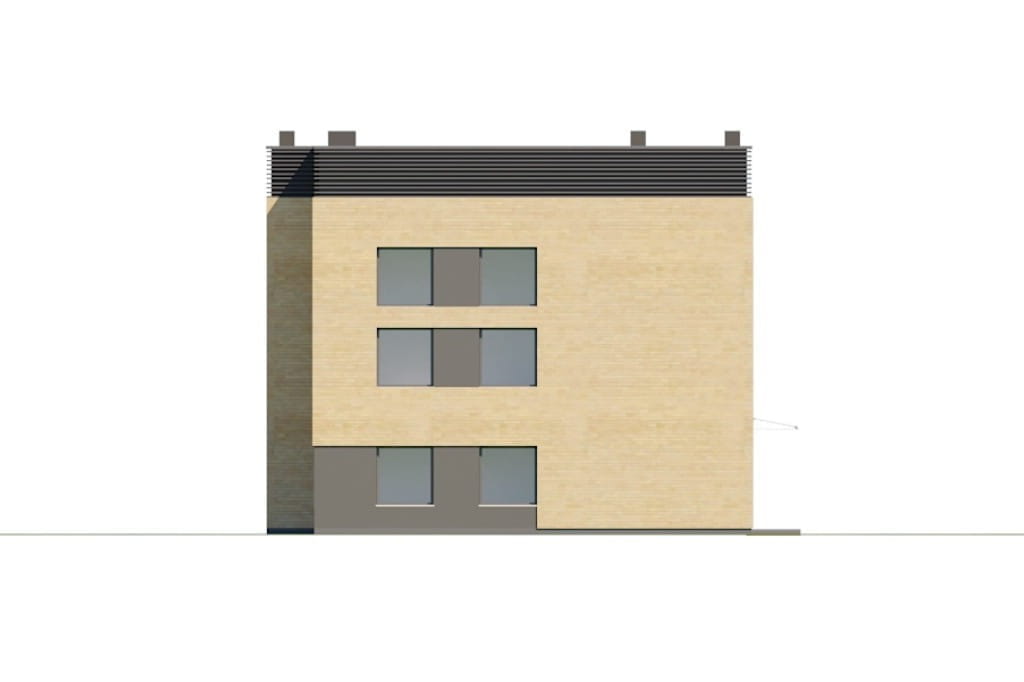

elewacja boczna

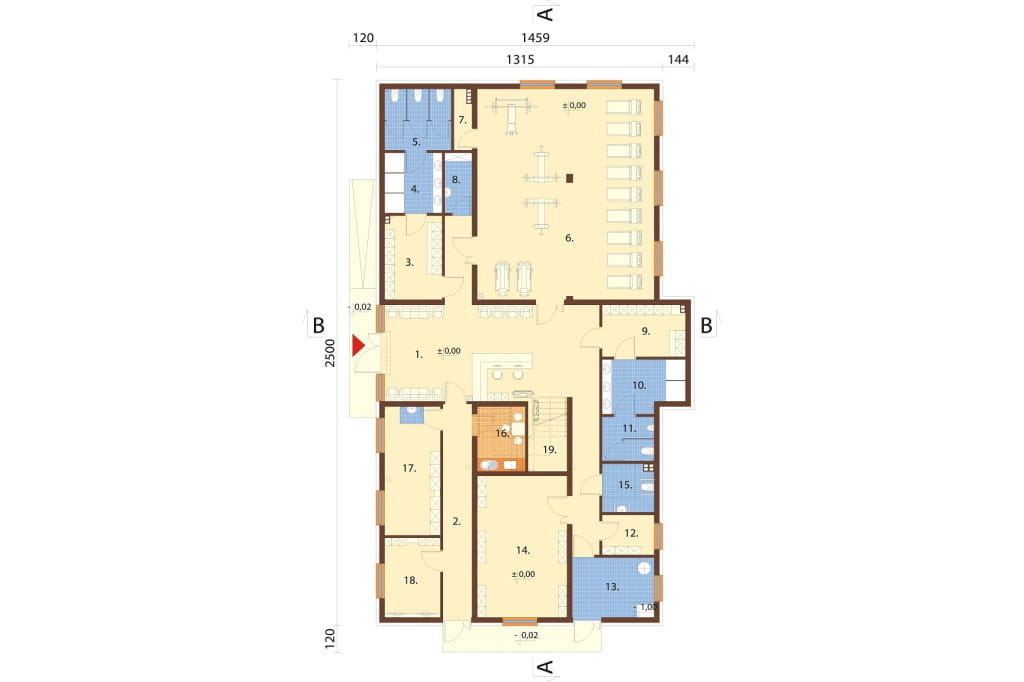

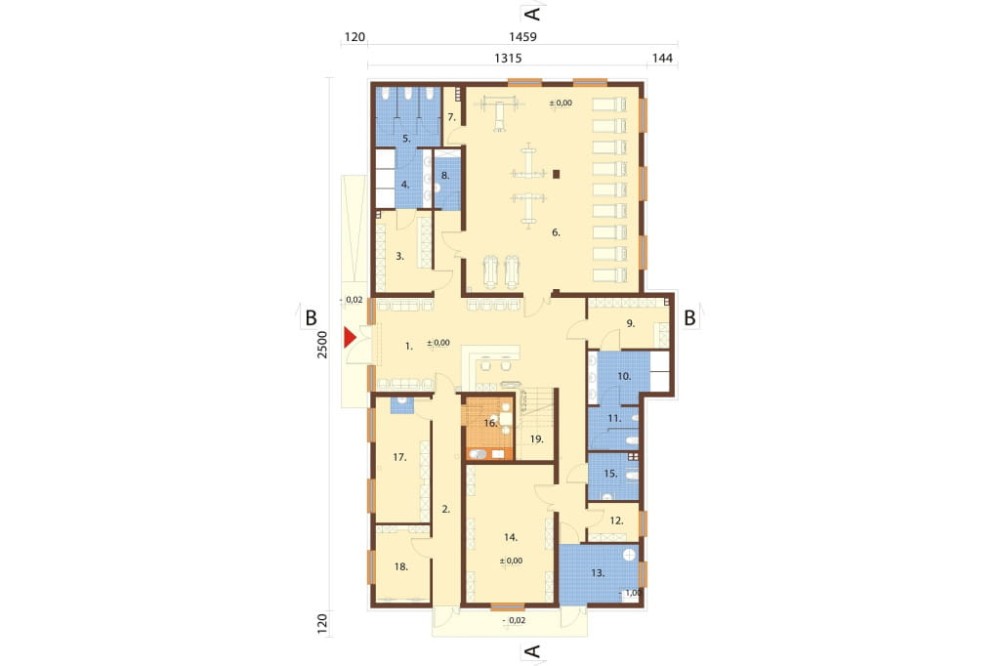

Rzut parteru

PARTER: 287,22 m2

1. Hol 56,19 m2
2. Hol 12,69 m2
3. Szatnia damska 9,97 m2
4. Toaleta damska 7,12 m2
5. WC damskie 8,42 m2
6. Siłownia 77,78 m2
7. Pom. techni. 2,09 m2
8. Pom. porządko. 3,33 m2
9. Szatnia męska 8,83 m2
10. Toaleta męska 8,57 m2
11. WC męskie 4,72 m2
12. Pom. techni. 4,25 m2
13. Węzeł cieplny 10,1 m2
14. Sala wolne ciężary 26,23 m2
15. Toaleta dla niepeł. 5,0 m2
16. Pokój socjalny 5,45 / 6,42 m2
17. Sala kinezyterapii 15,14 m2
18. Sala e-sportu 9,12 m2
19. Schody 12,22 m2

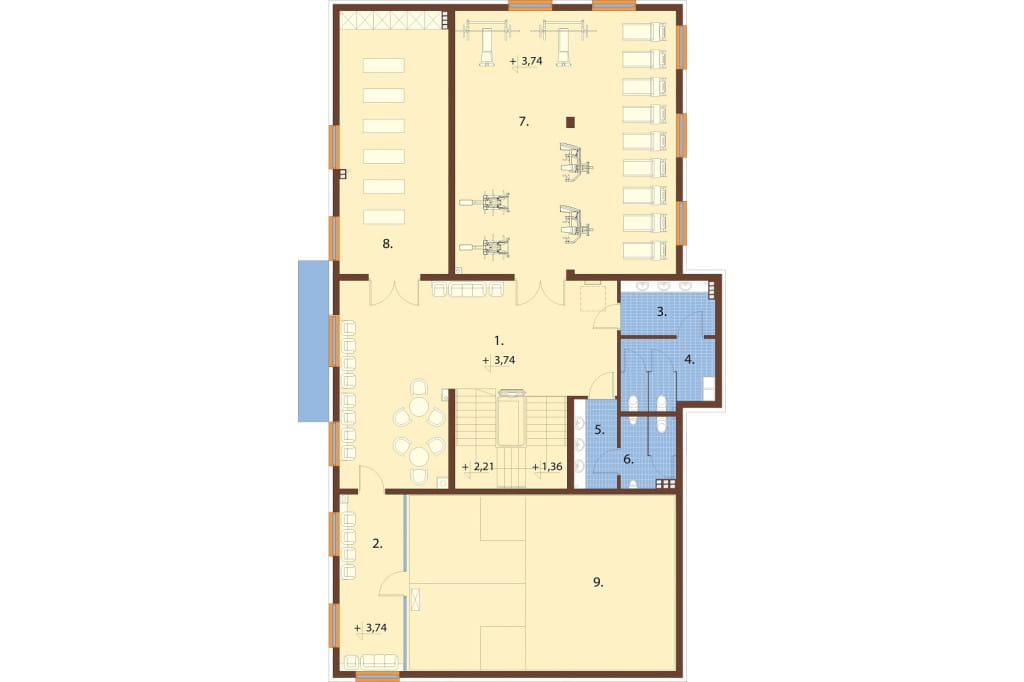

Rzut I piętra

I PIĘTRO: 272,97 m2

1. Hol 55,55 m2
2. Poczekalnia 14,93 m2
3. Toaleta damska 6,64 m2
4. WC damskie 7,74 m2
5. Toaleta męska 5,11 m2
6. WC męskie 4,82 m2
7. Siłownia 77,72 m2
8. Sala fitness 38,06 m2
9. Squash 62,4 m2

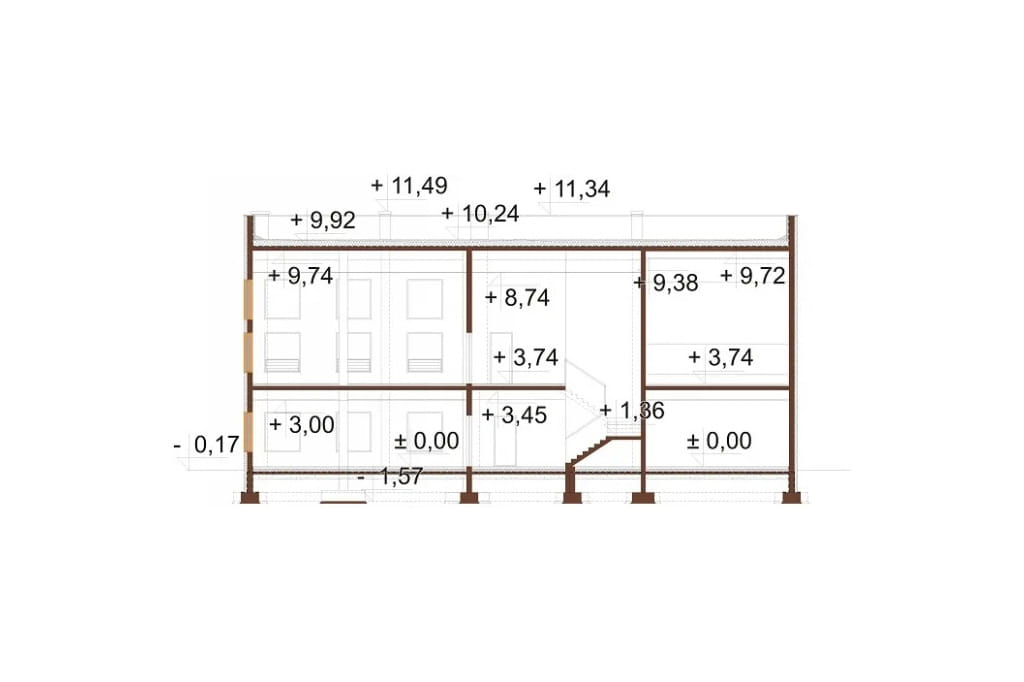

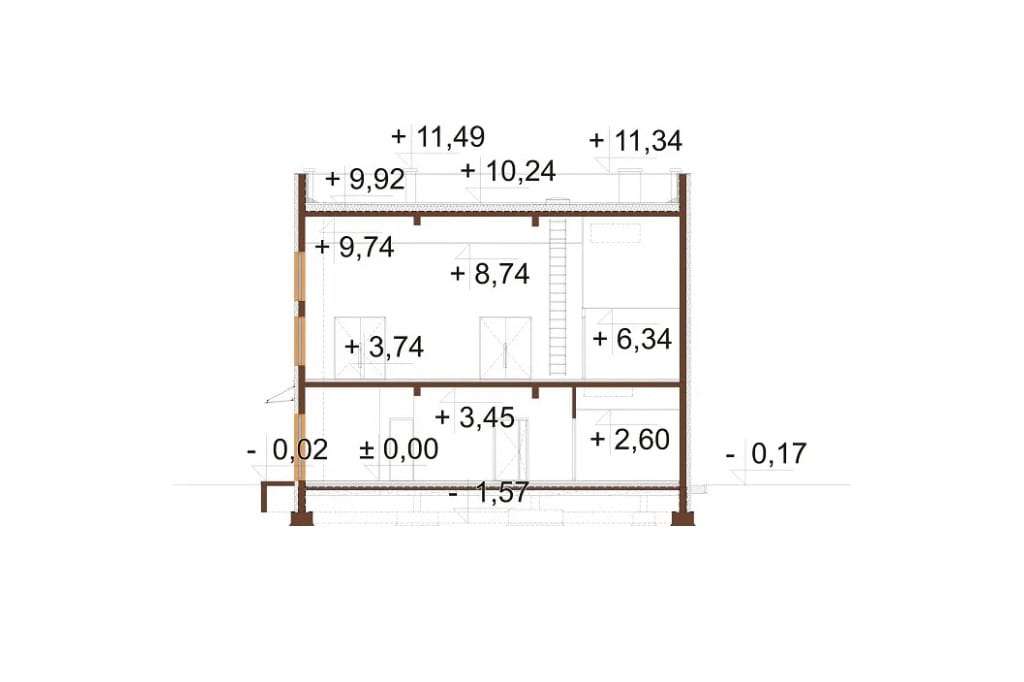

Przekrój



POWIĘKSZ PRZEKRÓJ

Centrum sportu LK-137
Budynek 2 kondygnacyjny (parter i I piętro), bez garażu i piwnicy. Obiekt zaprojektowano na około 30 klientów i 5 pracowników. Przystosowany jest dla osób niepełnosprawnych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 3% - 5%
Ogrzewanie: kocioł na paliwo stałe zlokalizowany poza budynkiem.
Wentylacja: mechaniczna
Pokrycie dachu: papa termozgrzewalna
Powierzchnia dach: 298 m2
Program: hol, szatnia damska, toaleta damska, 2 WC damskie, 2 sale siłowniane, pomieszczenia techniczne i porządkowe, szatnia męska, toaleta męska, 2 WC męskie, węzeł cieplny, toaleta dla niepełnosprawnych, sala wolne ciężary, pokój socjalny, sala kinezyterapii, sala e-sportu, poczekalnia, sala fitness, squash.

 Powierzchnia zabudowy: 336.23 m²
Powierzchnia użytkowa: 560.19 m²
Kubatura: 3515.90 m³
Szerokość działki: 21.59 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 28
Kąt nachylenia dachu: 3% - 5%
Pokój na parterze: Nie
Wysokość budynku: 11.51 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 19.35 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt budynku usługowego, centrum sportu, projekt siłowni
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Katarzyna Sieduszewska
CENA 3 EGZ. PROJEKTU 3 200PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
