Projekt domu

ERGIUM 2
Kod: L-6770
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 900 PLN
2 700 PLN 		KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 174.94 m²



Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

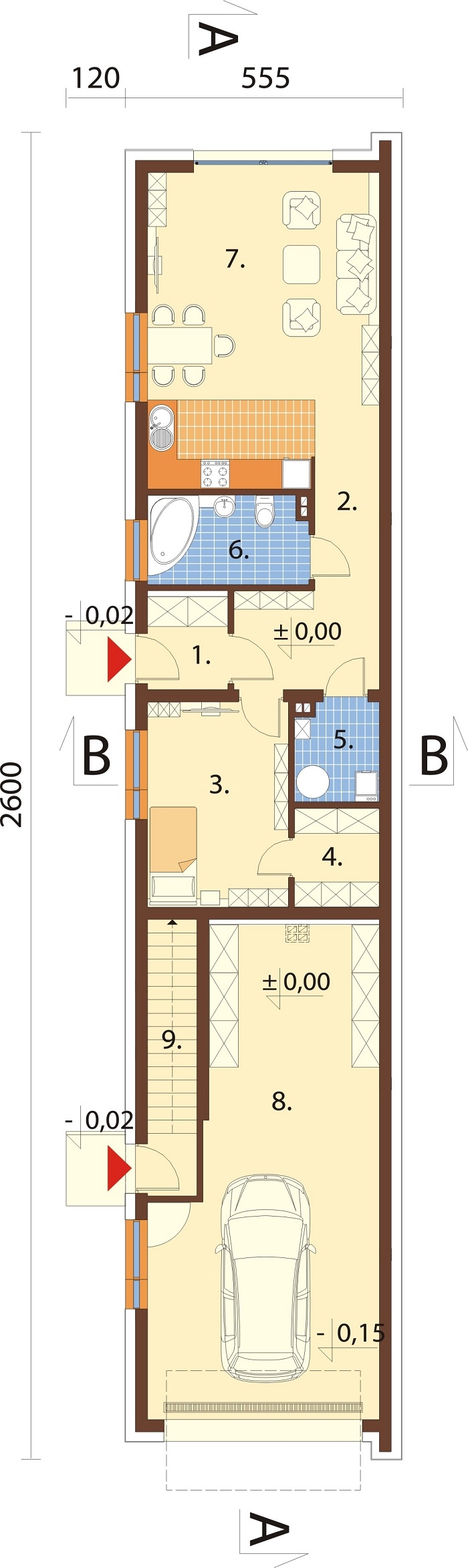

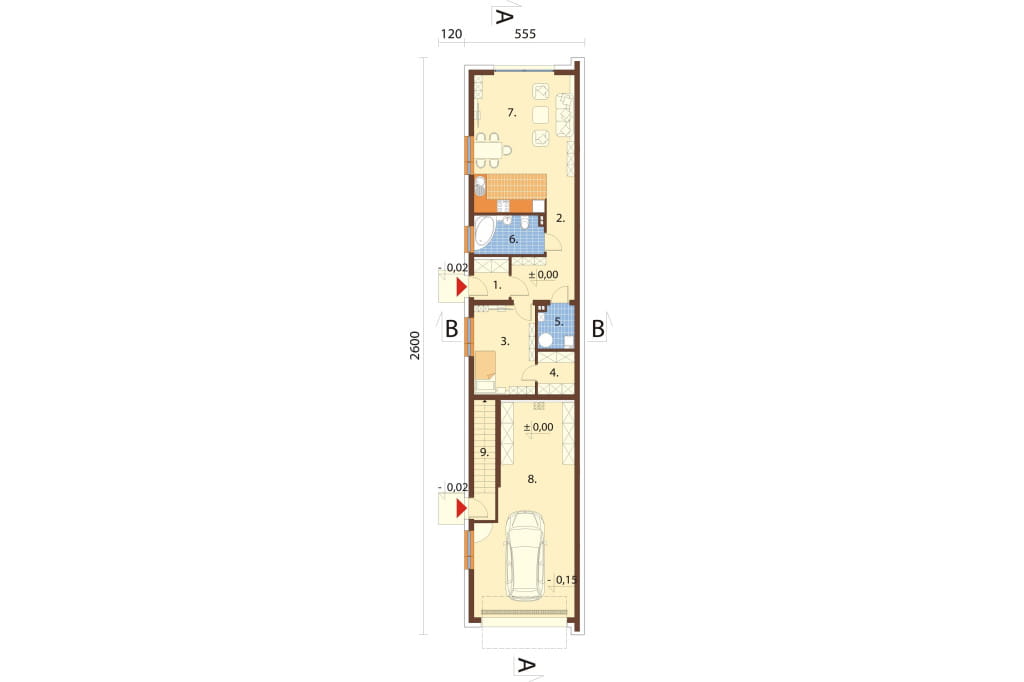

Rzut parteru



Projekt domu L-6770 - rzut

PARTER:

Mieszkanie I:
1. Wiatrołap 2,94 m2
2. Komunikacja 8,65 m2
3. Pokój 11,54 m2
4. Garderoba 3,30 m2
5. Pom. gosp. 3,24 m2
6. Łazienka 5,56 m2
7. Salon+aneks kuchenny 29,46 m2
9. Kl. schodowa 5,57 m2
SUMA: 70,30 m2
8. Garaż 39,53 m2
SUMA:  109,49 m2

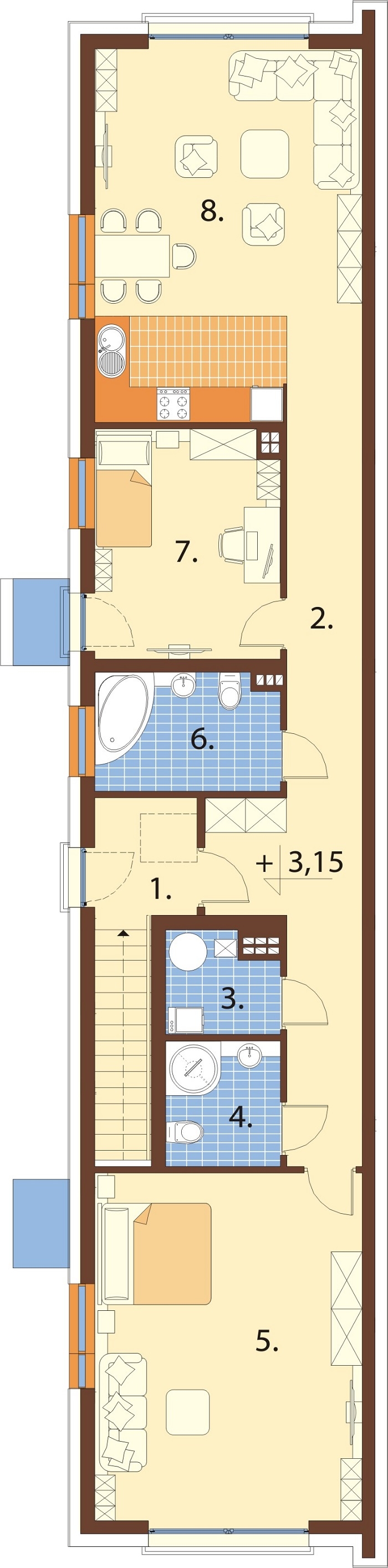

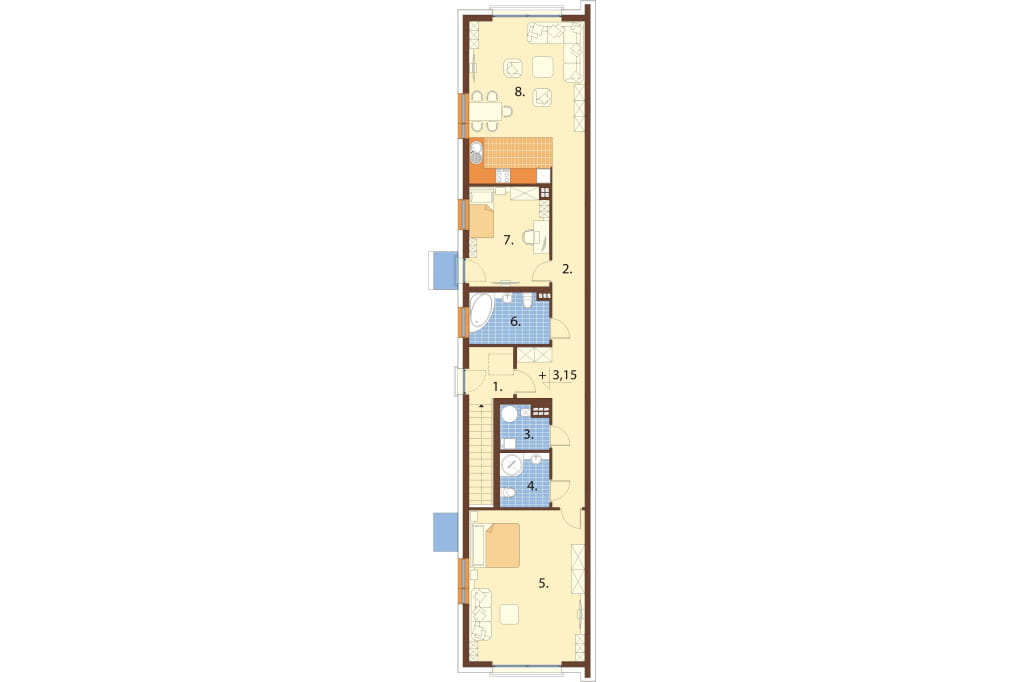

Rzut poddasza



Projekt domu L-6770 - rzut

PODDASZE:

MIESZKANIE II:
1. Korytarz 3,48 m2
2. Komunikacja 18,92 m2
3. Pom. gosp. 3,11 m2
4. Łazienka 4,16 m2
5. Pokój 27,28 m2
6. Łazienka 6,25 m2
7. Pokój 12,30 m2
8. Salon+aneks kuchenny 29,48 m2
SUMA:  104,98 m2

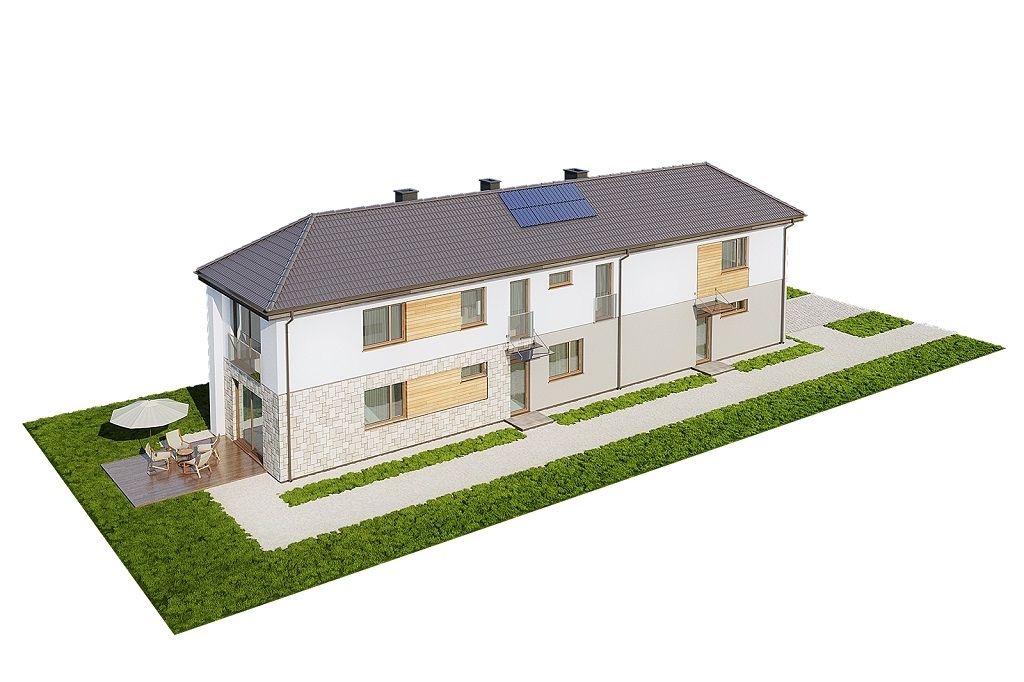

Model



Projekt domu L-6770 - model

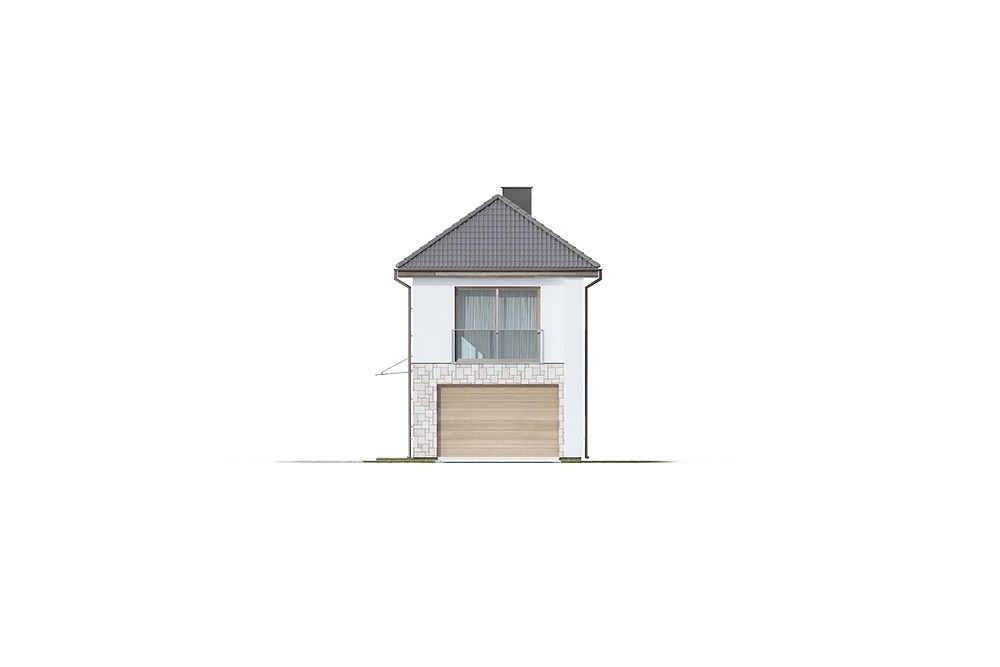

Elewacje



Projekt domu L-6770 - elewacja

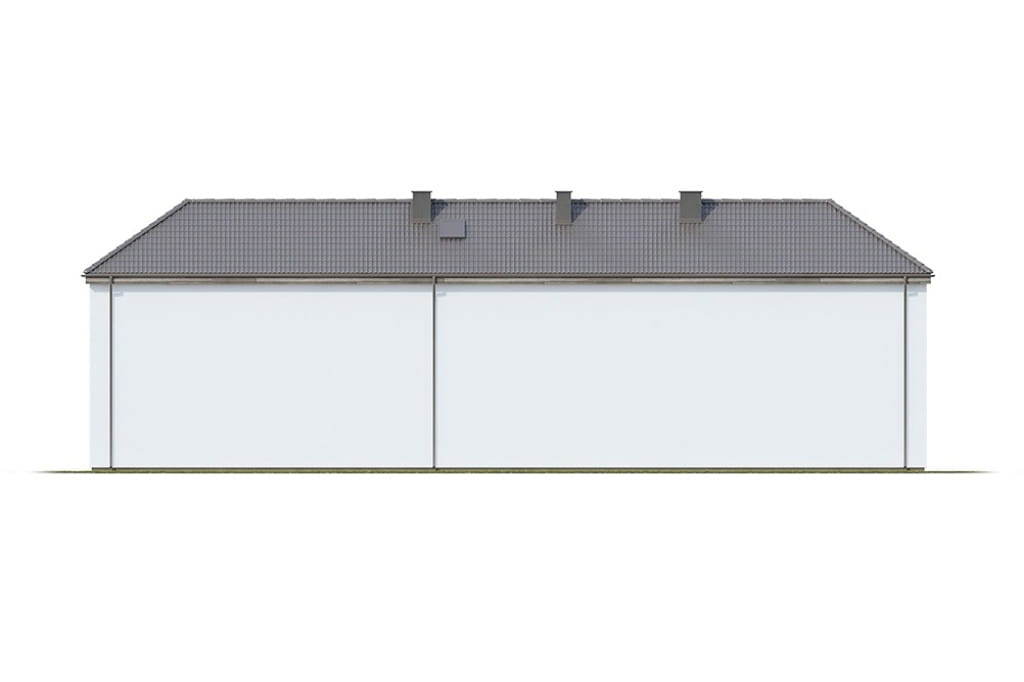

elewacja ogrodowa
Projekt domu L-6770 - elewacja

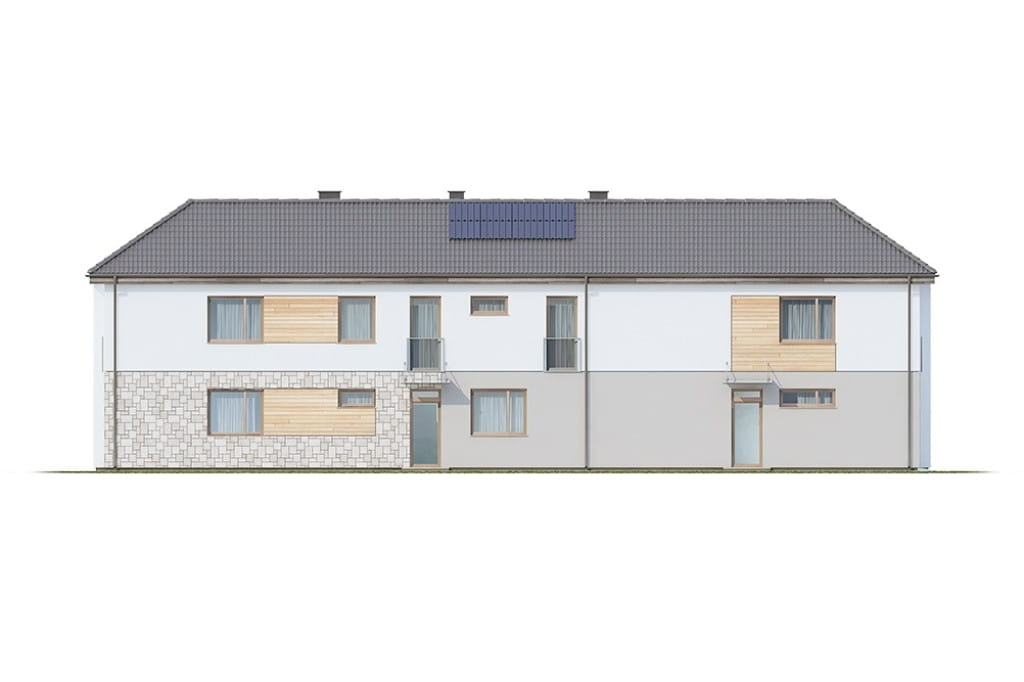

elewacja frontowa
Projekt domu L-6770 - elewacja

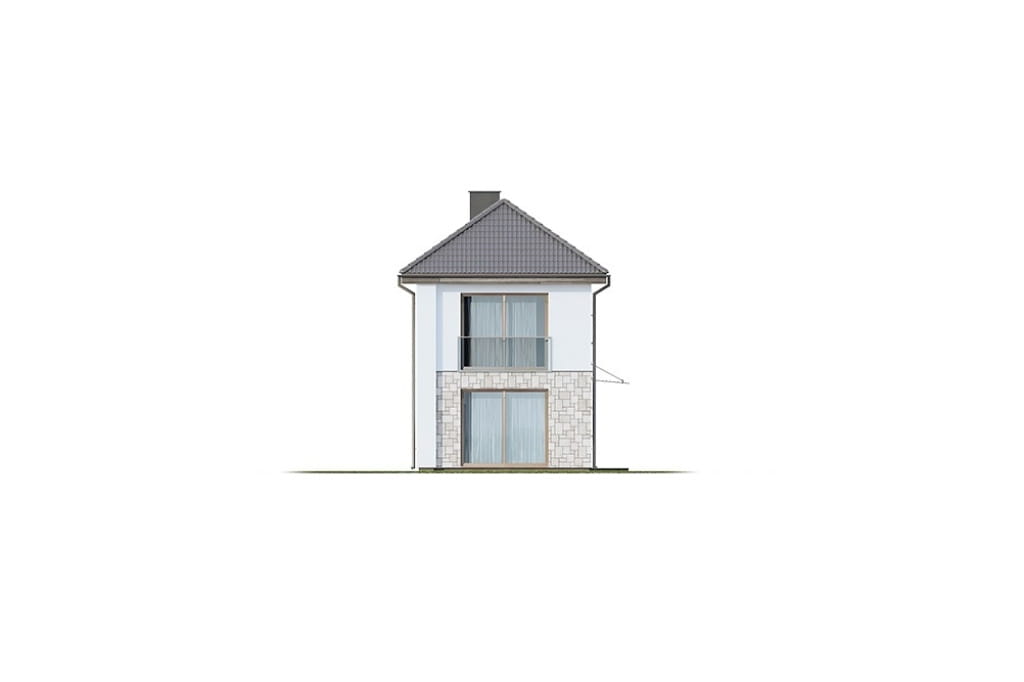

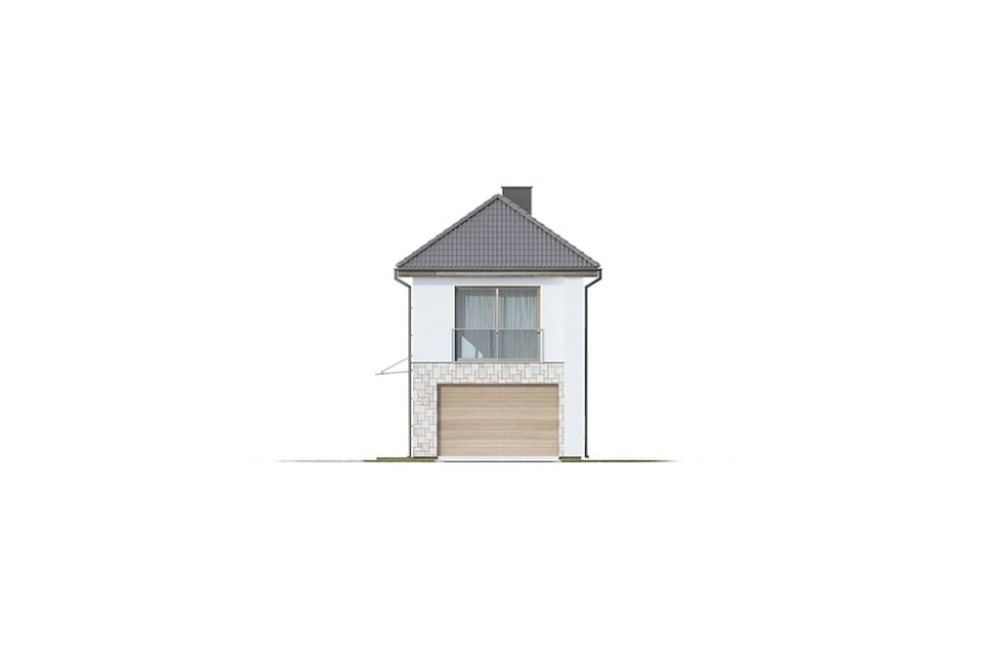

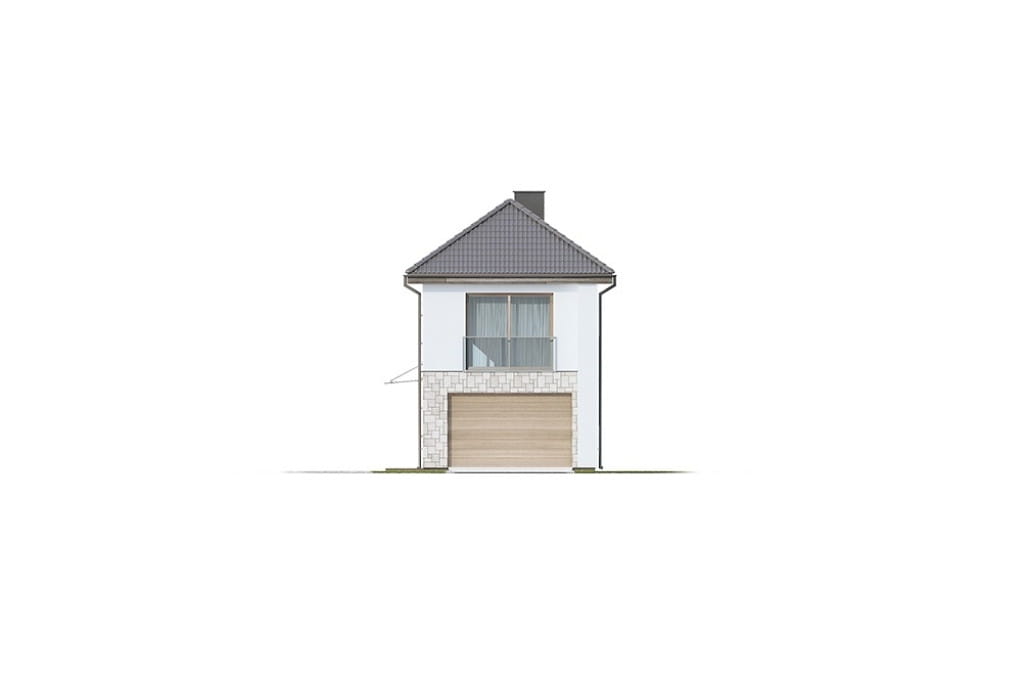

elewacja boczna
Projekt domu L-6770 - elewacja
elewacja boczna

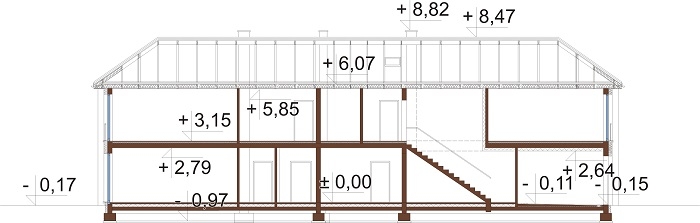

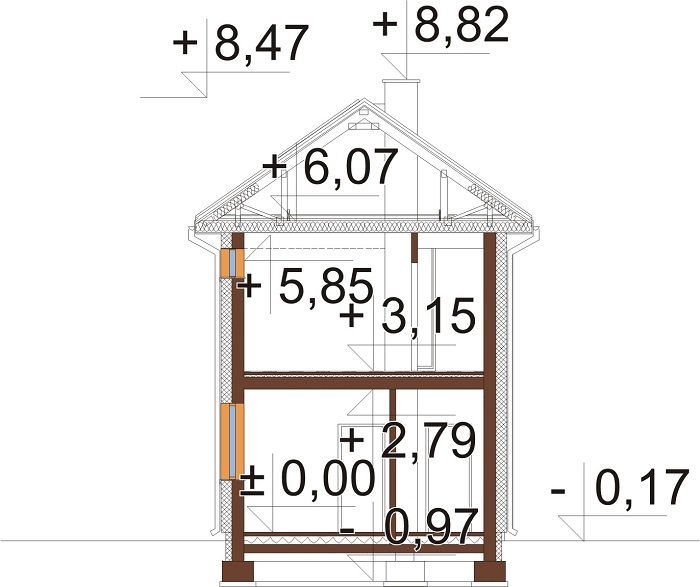

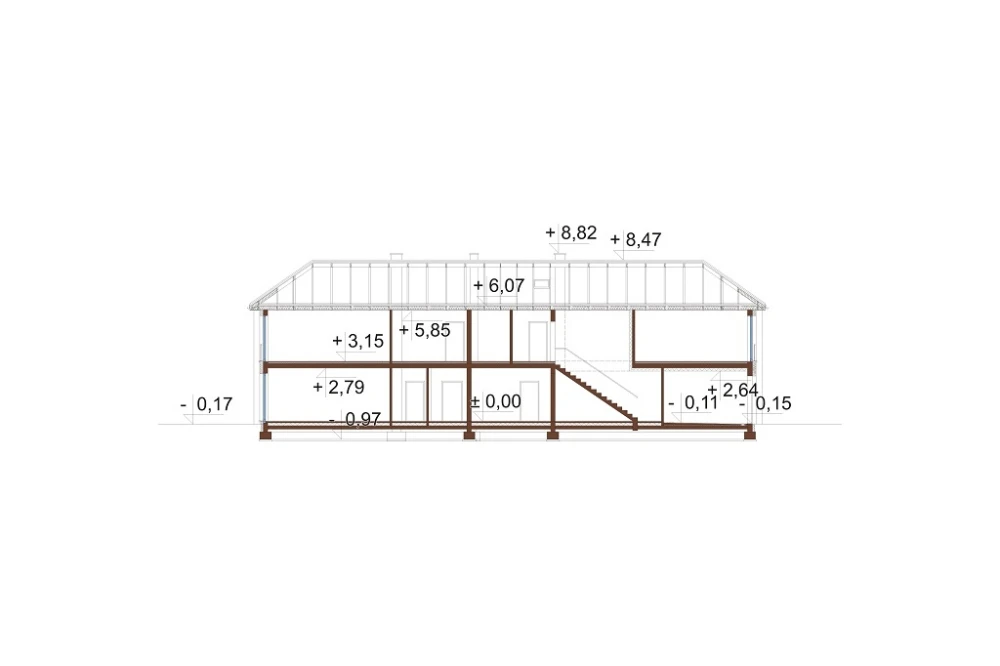

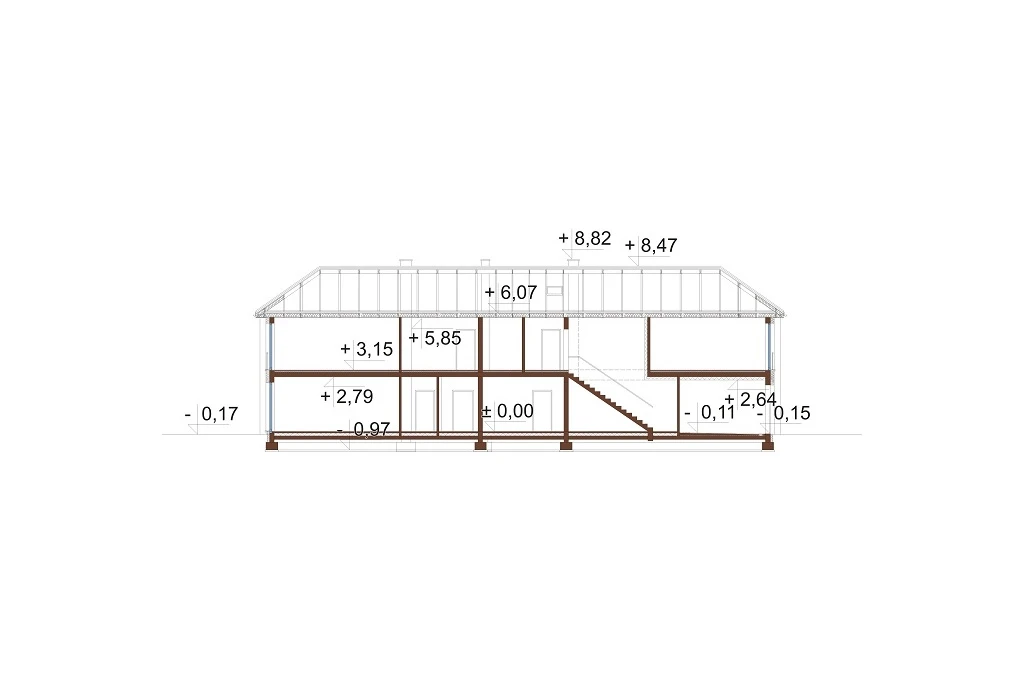

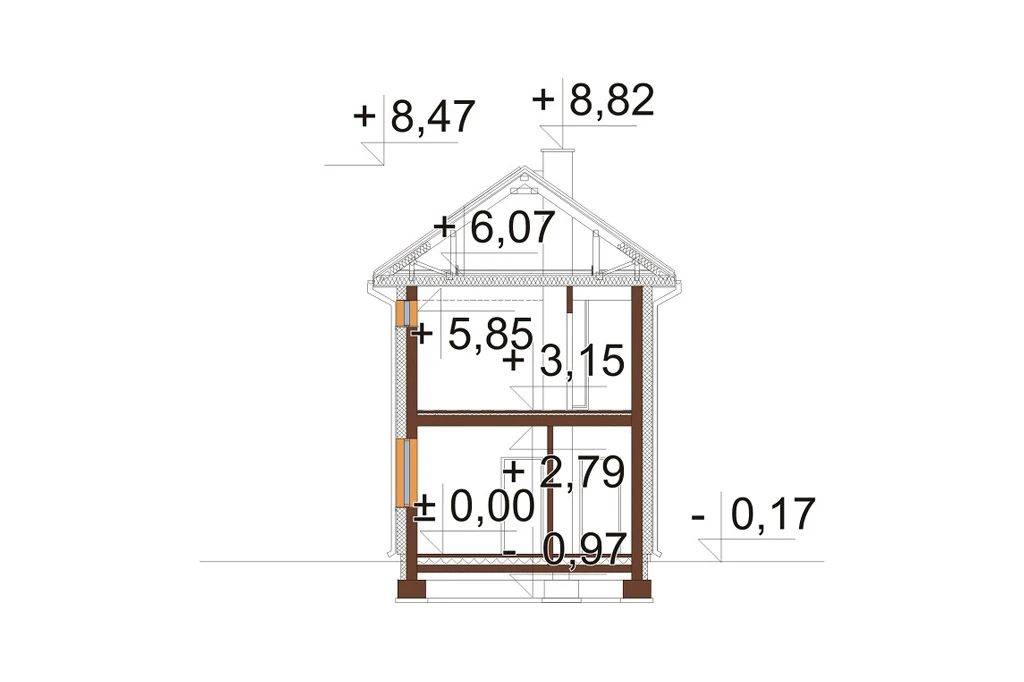

Przekrój



Projekt domu L-6770 - przekrój Projekt domu L-6770 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu L-6770 ERGIUM 2
Budynek jednorodzinny dwulokalowy parterowy z poddaszem użytkowym, garażem jednostanowiskowym, niepodpiwniczony. Dom przeznaczony dla 3 - 5 osób.

Technologia: tradycyjna
Ściany zewnętrzne: gazobeton 24 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: płyta stropowa typu żerań
Kąt nachylenia dachu: 35°
Ogrzewanie: zaprojektowano dla każdego z lokalów oddzielny kocioł gazowy,  ogrzewanie c.w.u wspomagane przez instalację solarną
Wentylacja: grawitacyjna
Pokrycie dachu: dachówka ceramiczna
Powierzchnia dach: 215,96 m2
Program: wiatrołap, 2 komunikacje, 3 pokoje, garderoba, 2 pomieszczenia gospodarcze, 3 łazienki, 2 salony z aneksem kuchennym, garaż jednostanowiskowy, klatka schodowa.

W projekcie zaprojektowano ścianę oddzielenia przeciwpożarowego, która umożliwia przysunięcie się do granicy działki (dla działek węższych niż 16 m) do granicy działki na 1,5 m od najdalej wysuniętego elementu (okapu) lub bezpośrednio budowę w granicy przy likwidacji okapów budynku.

 Powierzchnia zabudowy: 144.71 m²
Powierzchnia użytkowa: 214.47 m²
Kubatura: 1004.00 m³
Szerokość działki: 12.55 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 17
Kąt nachylenia dachu: 35°
Ilość pokoi: 3
Pokój na parterze: Tak
Wysokość budynku: 8.64 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 69.30 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: dwurodzinne, piętrowe, parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, projekt domu na wąską działkę, parterowe z poddaszem użytkowym, projekt domu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Julia Łaniak
CENA 3 EGZ. PROJEKTU 900 PLN 2 700 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem gazowym, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie 10 dni roboczych

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje
