Motel

55 250,00 zł

	Projekt na zamówienie dostępny w terminie ustalonym z biurem skontaktuj się >>
	W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >>
	Parametry projektu zobacz >>
	Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >>

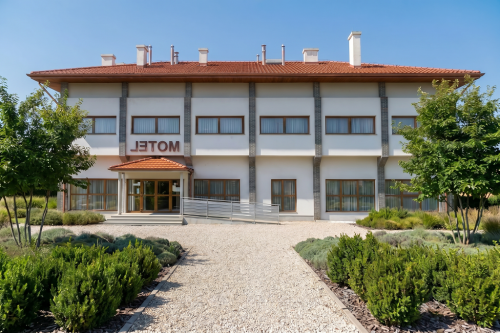

	Odbicie lustrzane projektu zobacz >>
	Koszty budowy zobacz >>
	Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D

	Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
	Adaptacja i pozwolenie na budowę zobacz >>
	Jeśli masz pytanie napisz >>

Napisz jeśli masz pytanie

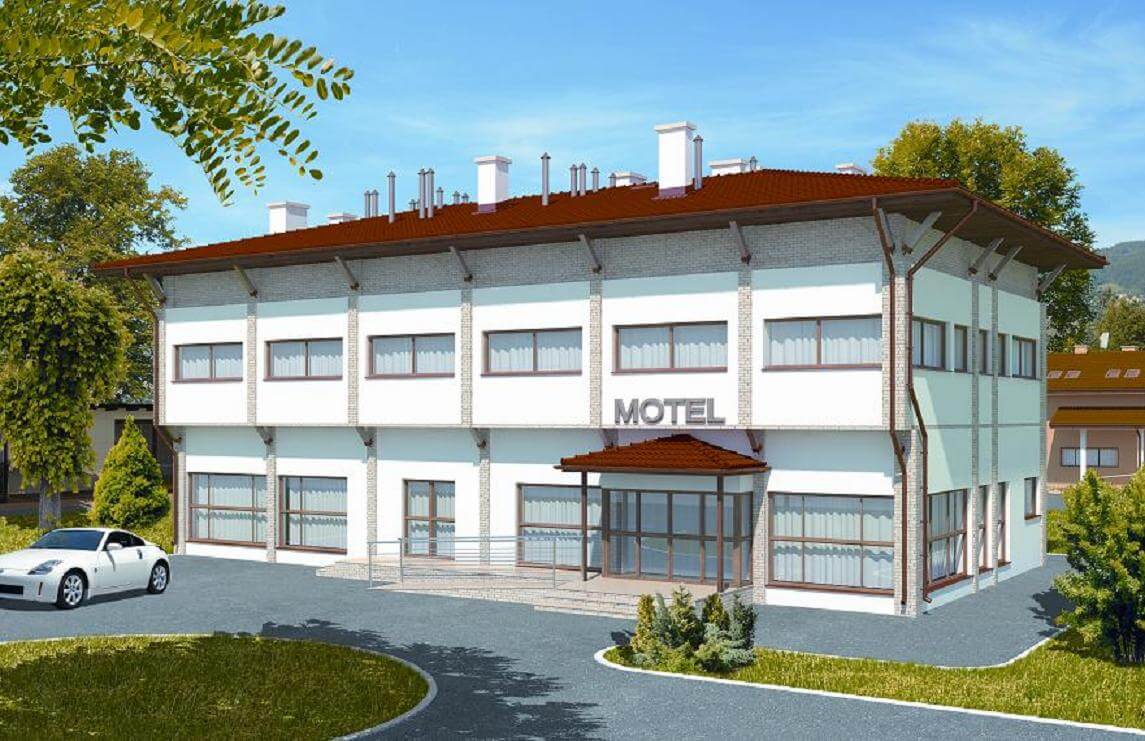

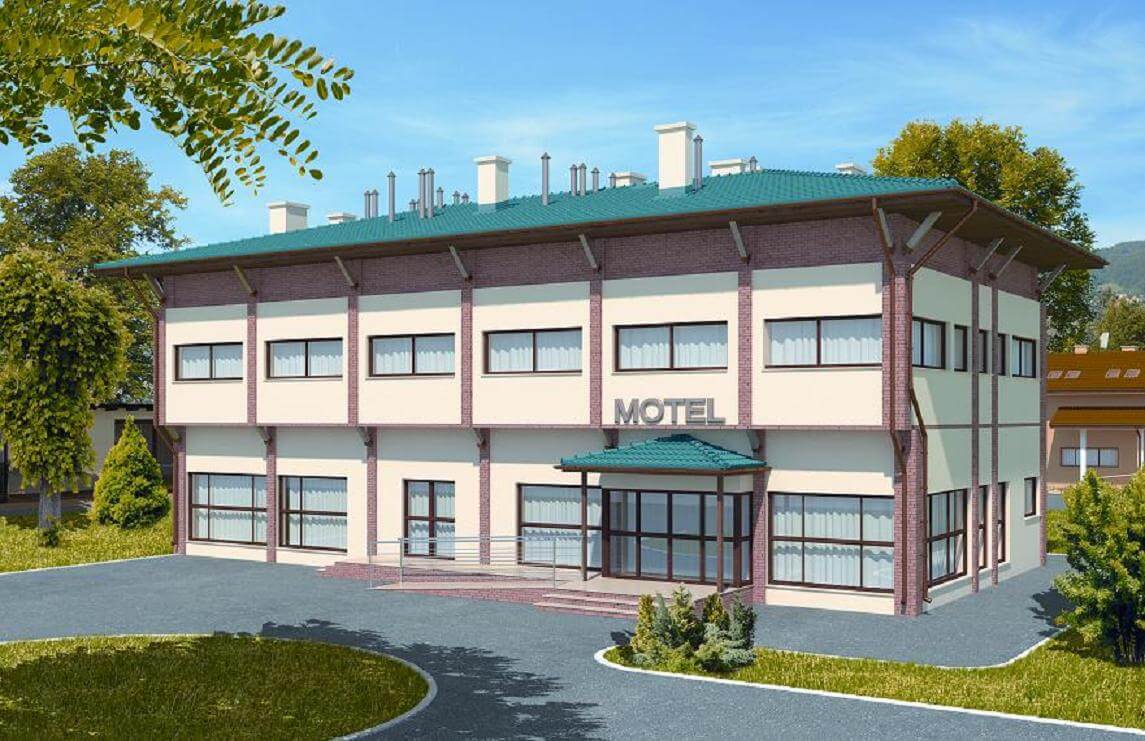

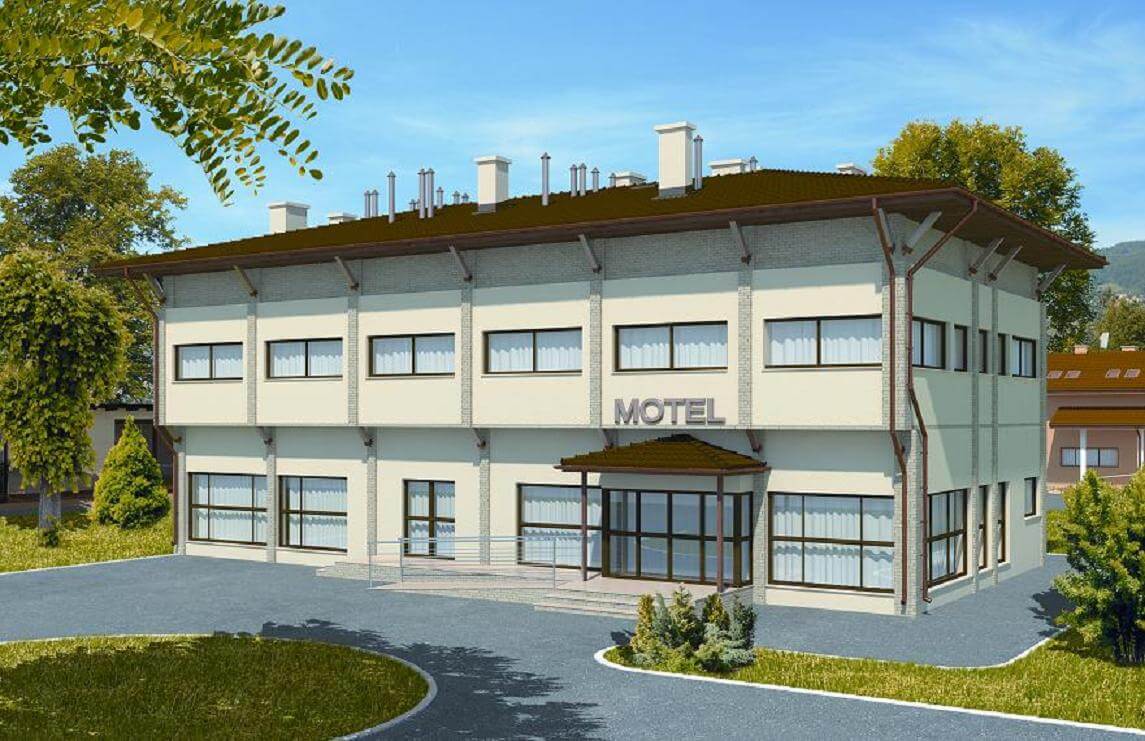

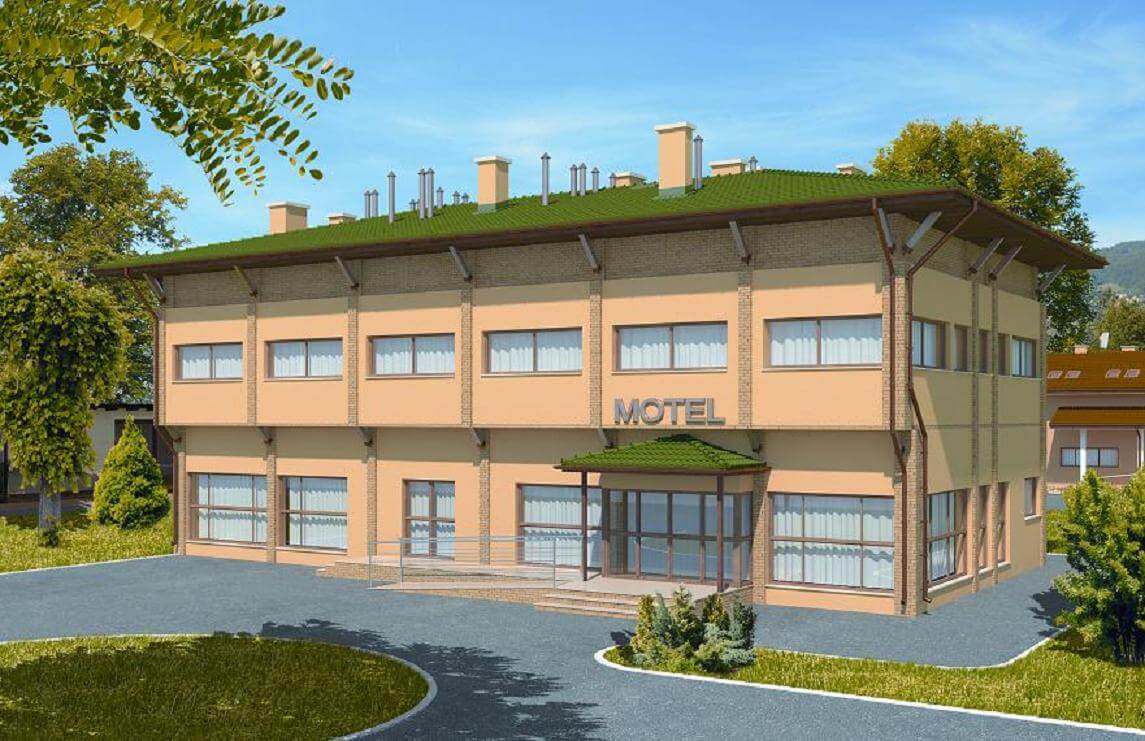

Prezentacja projektu

Opis projektu

Powierzchnia użytkowa: 966,60 m². Budynek hotelowo - gastronomiczny, piętrowy z częściowo adaptowanym strychem, częściowo podpiwniczony.

Projekt piętrowego budynku hotelowo-gastronomicznego. Bardzo duża powierzchnia użytkowa pozwoli na stworzenie restauracji oraz jedenastu pokoi dwuosobowych. Bryła budynku jest urozmaicona poprzez wysunięcie części piętra nad wejście oraz dach kopertowy o niskim nachyleniu połaci. Dostosowanie do potrzeb osób niepełnosprawnych stanowi atut obiektu i wyróżnia go na tle innych hoteli, niekoniecznie przystosowanych do ich przyjmowania. Budynek jest więc nowoczesny i funkcjonalny, a przy tym subtelny i atrakcyjny wizualnie.

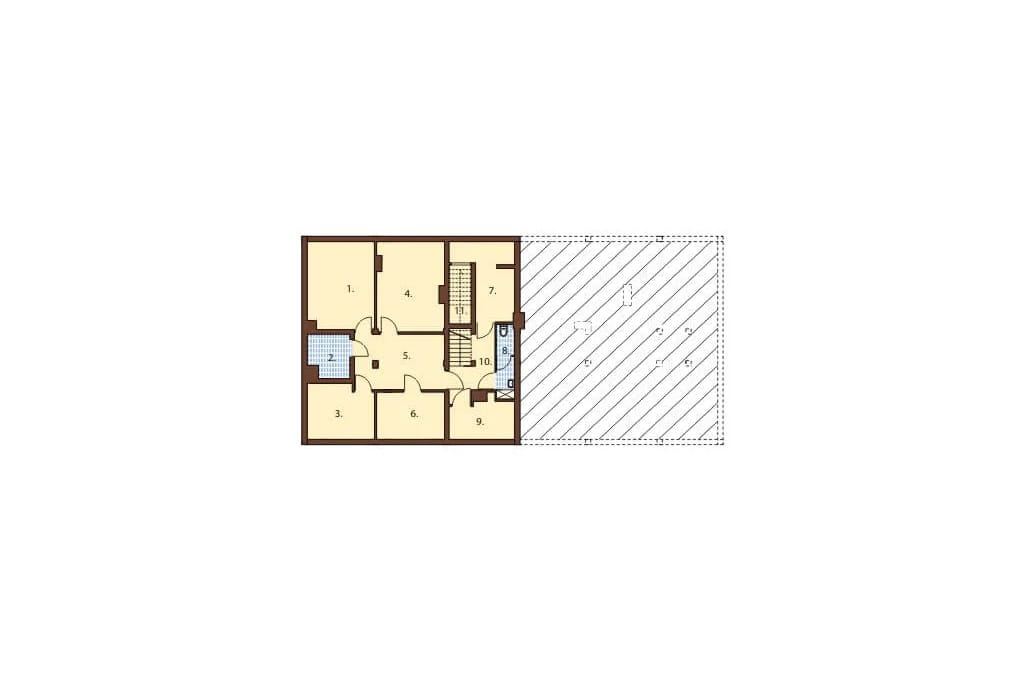

Rzut piwnicy

Powiększ rzut

Piwnica:
1. Pomieszczenie techniczne 18,5 m²
2. Kotłownia 5,6 m²
3. Magazyn 11,4 m²
4. Magazyn 18,7 m²
5. Hall 15,8 m²
6. Magazyn sprzętu i mebli 10,2 m²
7. Magazyn napojów 11,6 m²
8. WC 4,8 m²
9. Chłodnia 8,1 m²
10. Komunikacja + 1/2 schodów 10,0 m²
11. Schowek 3,8 m²

W częściowym podpiwniczeniu zorganizowano mniej reprezentacyjne pomieszczenia tj. magazyny wspomagające pracę restauracji, chłodnię, kotłownię oraz schowki. W razie potrzeb przestrzeń tą można powiększyć i stworzyć np. duży magazyn.

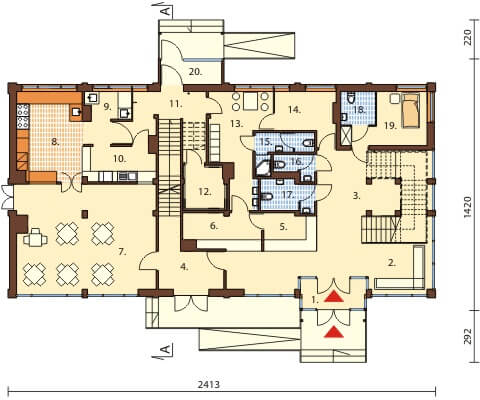

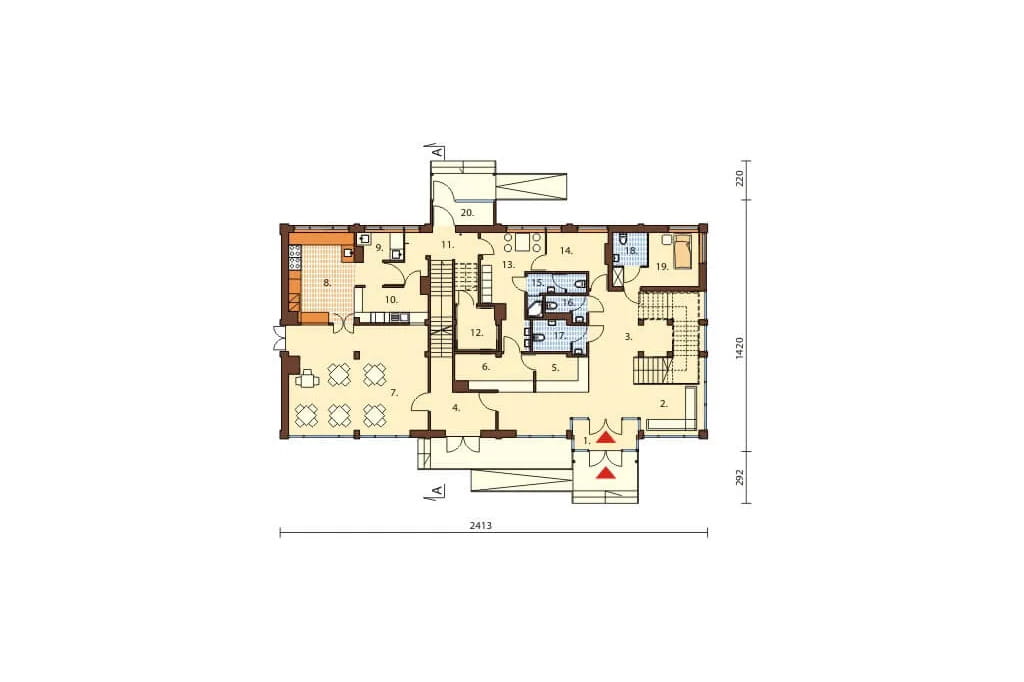

Rzut parteru

Powiększ rzut

Parter:
1. Wiatrołap 6,2 m²
2. Poczekalnia 9,0 m²
3. Komunikacja 44,9 m²
4. Komunikacja + 1/2 schodów 15,2 m²
5. Recepcja 6,2 m²
6. Szatnia 9,1 m²
7. Sala restauracyjna 54,0 m²
8. Kuchnia 20,0 m²
9. Przygotowalnia 3,8 m²
10. Zmywalnia naczyń 8,0 m²
11. Komunikacja + 1/2 schodów 16,4 m²
12. Chłodnia 5,3 m²
13. Pomieszczenie socjalne 16,9 m²
14. Pomieszczenie administracyjne 8,8 m²
15. Łazienka 5,0 m²
16. WC męski 2,6 m²
17. WC dla kobiet i osób niepełnospr. 4,9 m²
18. Łazienka dla osób niepełnospr. 3,7 m²
19. Pokój dla niepełnosprawnych 10,9 m²
20. Wiatrołap zaplecza 4,2 m²

Na parterze wydzielono salę restauracyjną z zapleczem tj. kuchnię, zmywalnię, chłodnię i pomieszczenie gospodarcze. Dostęp do strefy pracowniczej umożliwia dodatkowe wejście zaplanowane z tyłu obiektu. Utworzono tu również pokój dla osoby niepełnosprawnej z prywatną łazienką, toalety dla personelu i gości, szatnię i recepcję.

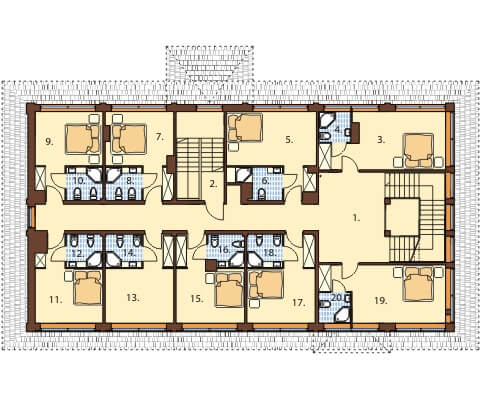

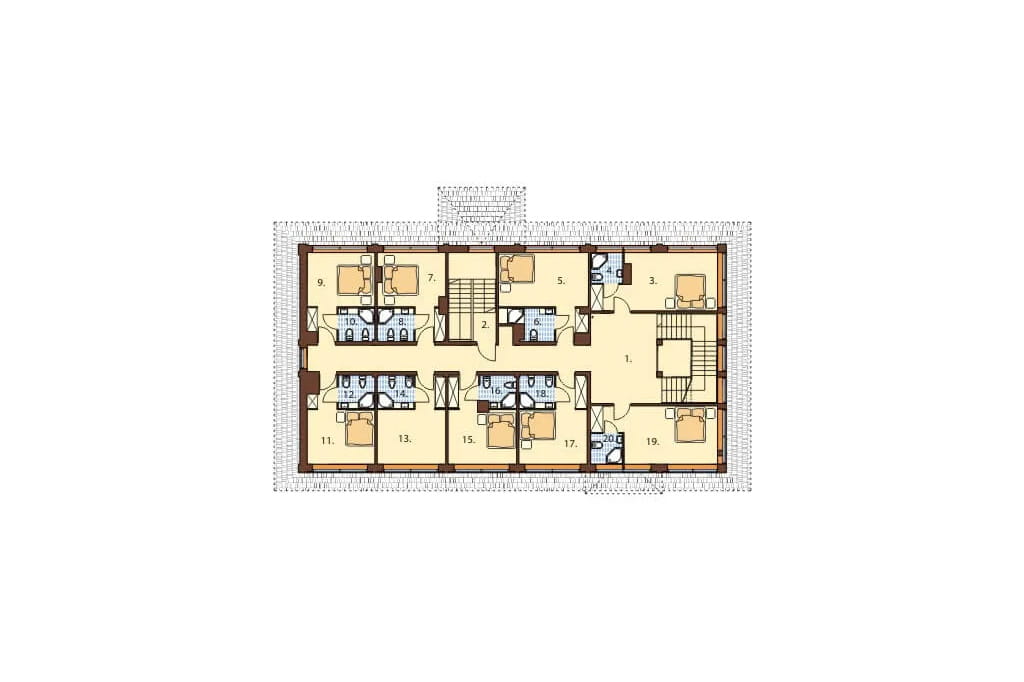

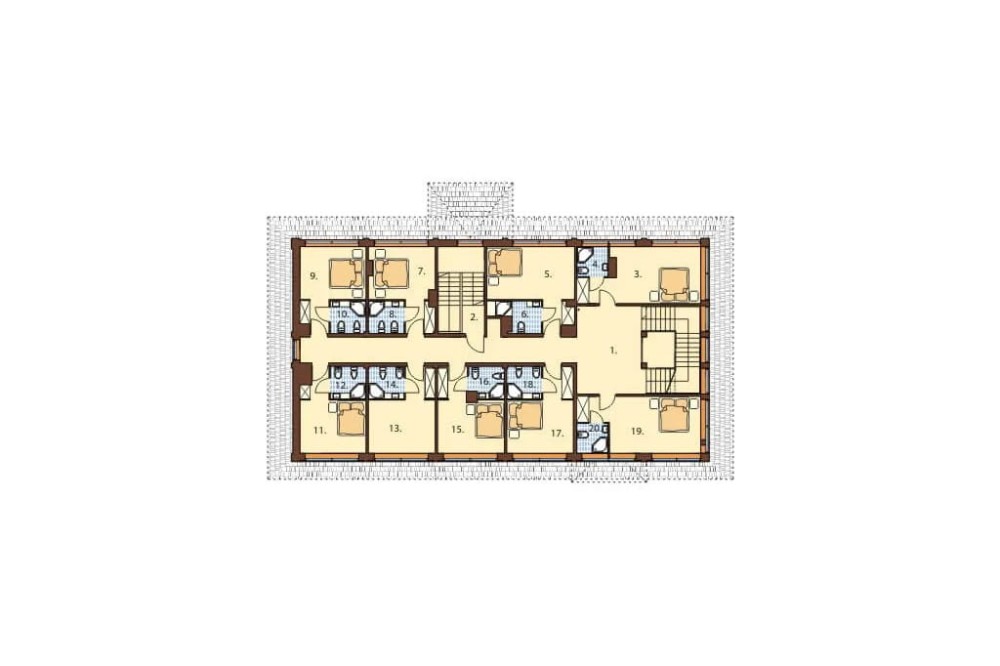

Rzut piętra

Powiększ rzut

Piętro:
1. Komunikacja + 1/2 schodów 51,8 m²
2. 1/2 schodów 6,8 m²
3. Pokój z przedpokojem 19,8 m²
4. Łazienka 3,1 m²
5. Pokój z przedpokojem 18,7 m²
6. Łazienka 4,6 m²
7. Pokój z przedpokojem 14,7 m²
8. Łazienka 4,0 m²
9. Pokój z przedpokojem 14,0 m²
10. Łazienka 4,0 m²
11. Pokój z przedpokojem 14,3 m²
12. Łazienka 3,9 m²
13. Pokój z przedpokojem 15,3 m²
14. Łazienka 3,9 m²
15. Pokój z przedpokojem 15,0 m²
16. Łazienka 3,7 m²
17. Pokój z przedpokojem 15,2 m²
18. Łazienka 3,8 m²
19. Pokój z przedpokojem 20,2 m²
20. Łazienka 3,2 m²

Na piętrze znajduje się dziewięć pokoi dwuosobowych z prywatnymi łazienkami. Każdy z nich zaopatrzono również w duże okna oraz szafę wnękową, lepiej organizującą przestrzeń.

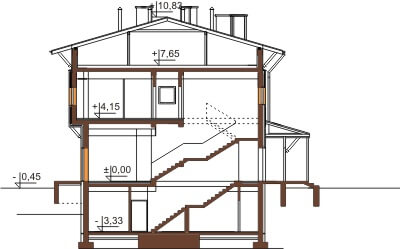

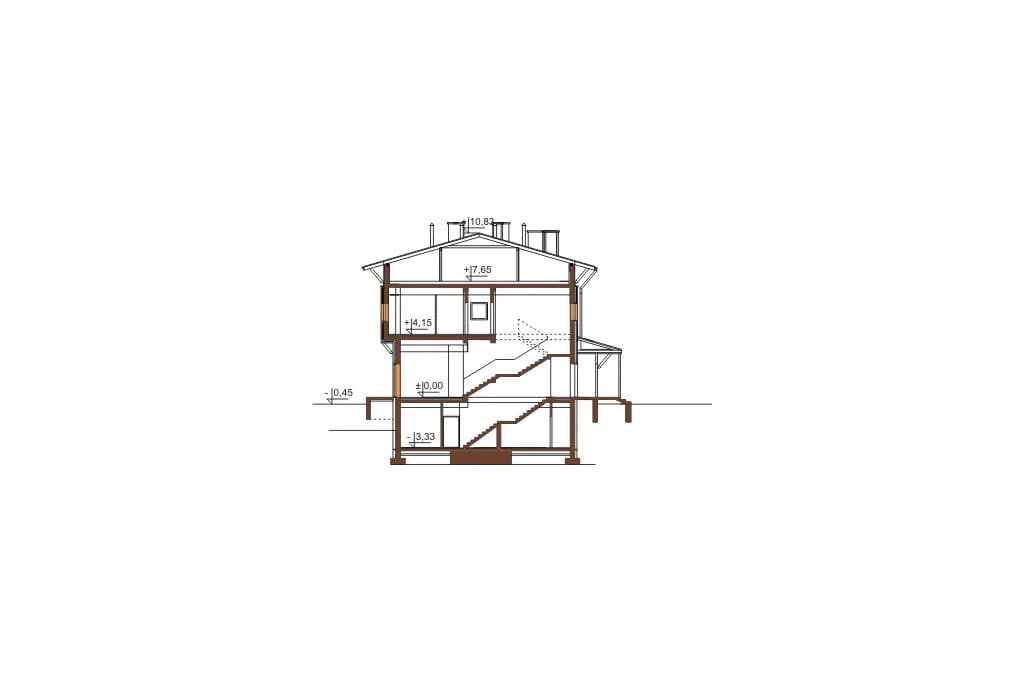

Przekrój

A-A

Częściowe podpiwniczenie oraz prosty kształt budynku pozwoliły na maksymalne wykorzystanie powierzchni zabudowy. Pokoje hotelowe są przestronne, a restauracja na parterze wygodna, zarówno dla gości, jak i pracowników.

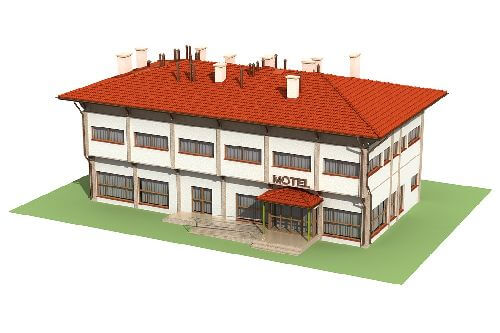

Model

Elewacje

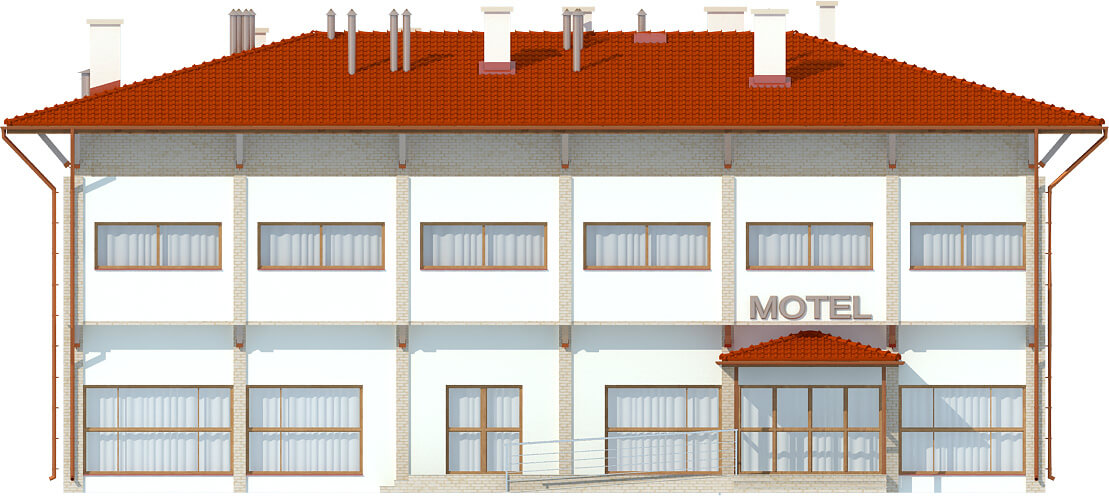

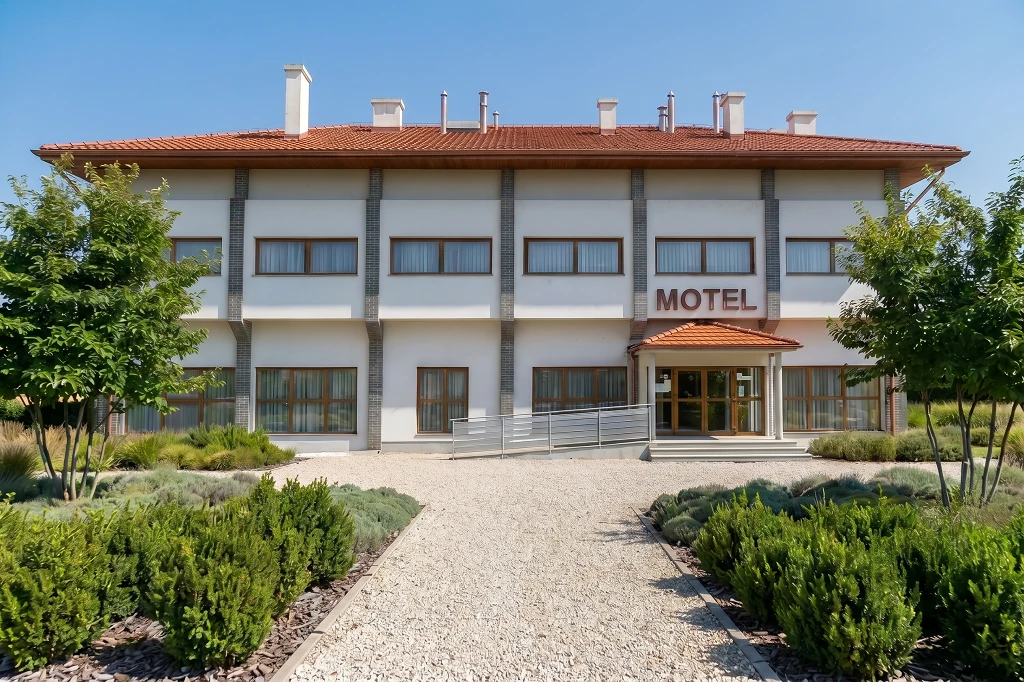

Elewacja frontowa

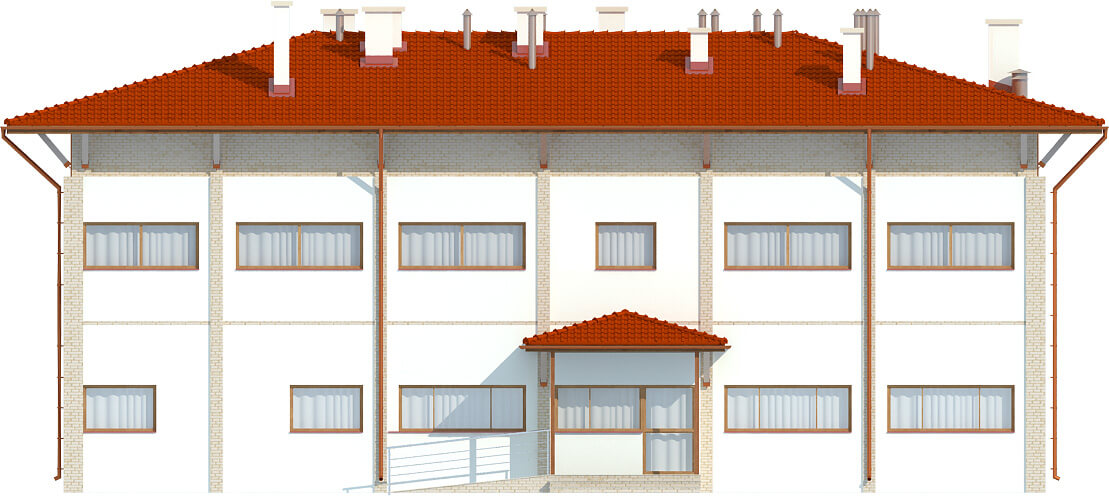

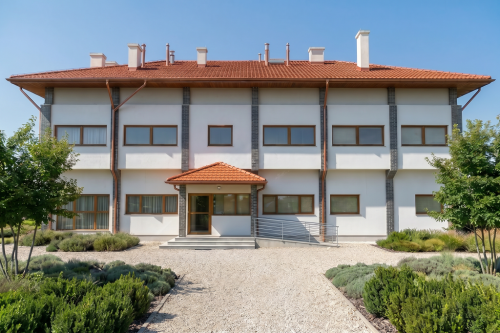

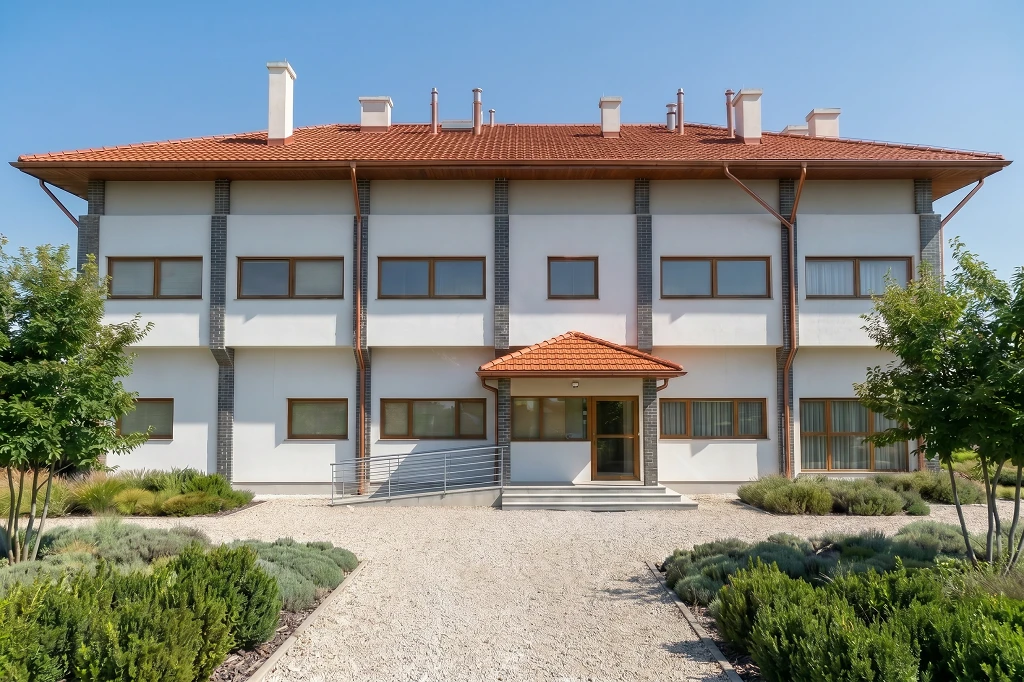

Elewacja ogrodowa

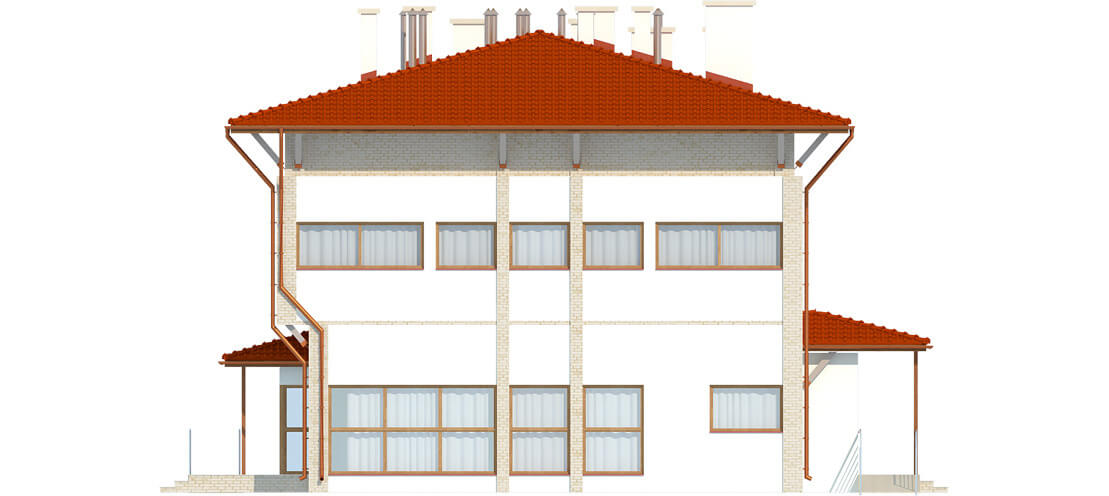

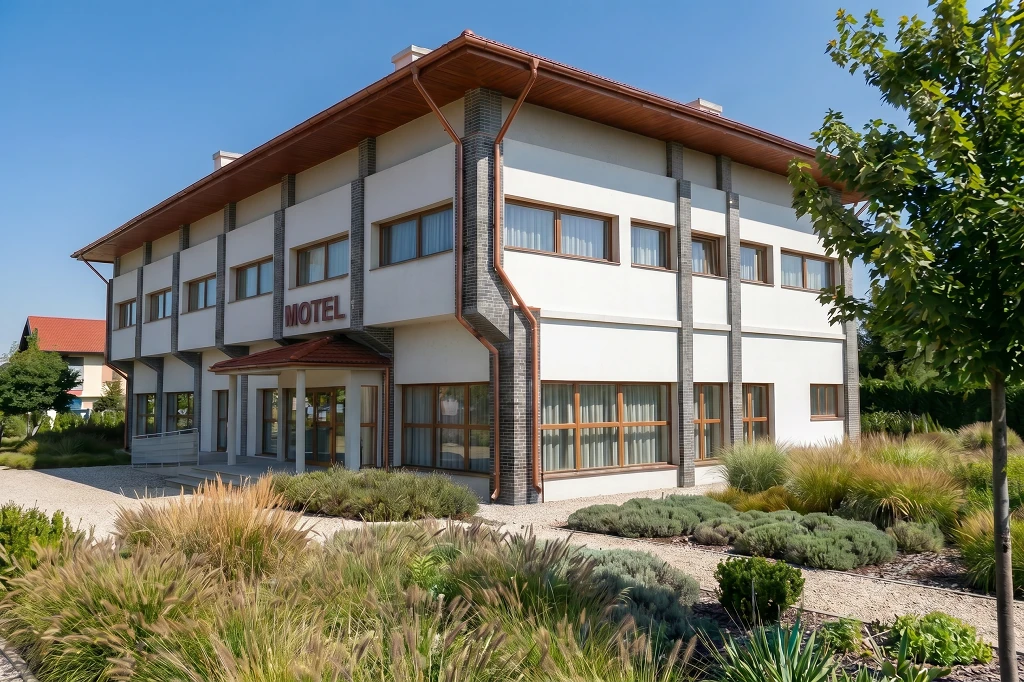

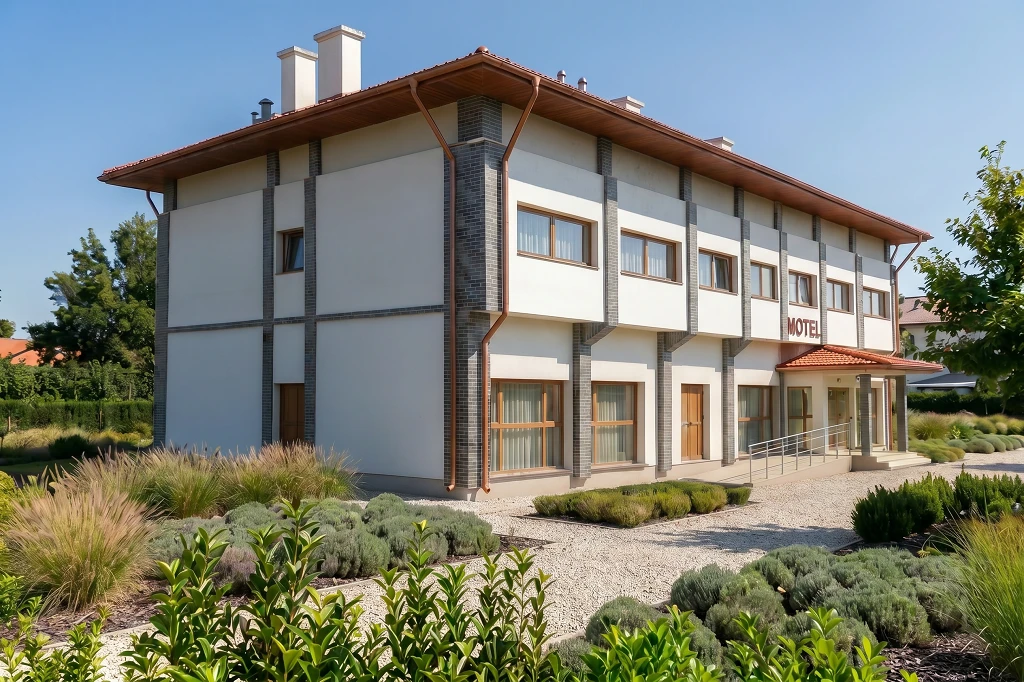

Elewacja boczna

Informacje podstawowe

Technologia: tradycyjna

Ściany zewnątrzne: pustak ceramiczny, styropian 15 cm, tynk zewnętrzny.

Kąt nachylenia dachu: 16°

Program: restauracja, 10 pokoi hotelowych, zaplecze restauracyjne, zaplecze administracyjno - socjalne, wentylatornia, magazyny, kotłownia.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Katarzyna Hodor

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia użytkowa (m²) 500 - 1000
Powierzchnia zabudowy (m²) 300 - 500
Kąt nachylenia dachu (°) 15 - 20
Szerokość działki/krótszy bok (m) 20 - 25
Wysokość budynku (m) 10 - 12

Podstawowe parametry projektu

Powierzchnia użytkowa (m²) 966.60
Powierzchnia zabudowy (m²) 337.80
Szerokość budynku/krótszy bok (m) 14.2
Długość budynku/dłuższy bok (m) 24.13
Wysokość budynku (m) 11.27
Szerokość działki/krótszy bok (m) 22.62
Kąt nachylenia dachu (°) 16
Rodzaj dachu dwuspadowy
Piwnica częściowo podpiwniczony
Garaż bez garażu
Poddasze piętro
Liczba sypialni na parterze 1

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Kubatura (m³) 3548.10
Liczba kondygnacji 3
Rodzaj ogrzewania pompa ciepła
Wentylacja* grawitacyjna
Liczba pomieszczeń 51
Liczba wszystkich pokoi 6-10
Liczba łazienek (bez WC) 6 - 10

Dodatkowe parametry projektu

Winda w budynku nie
Przystosowany dla osób niepełnosprawnych tak
Garaż podziemny nie
Pomieszczenie socjalne tak

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
