Projekt

PENSJONAT
Kod: LK-132
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

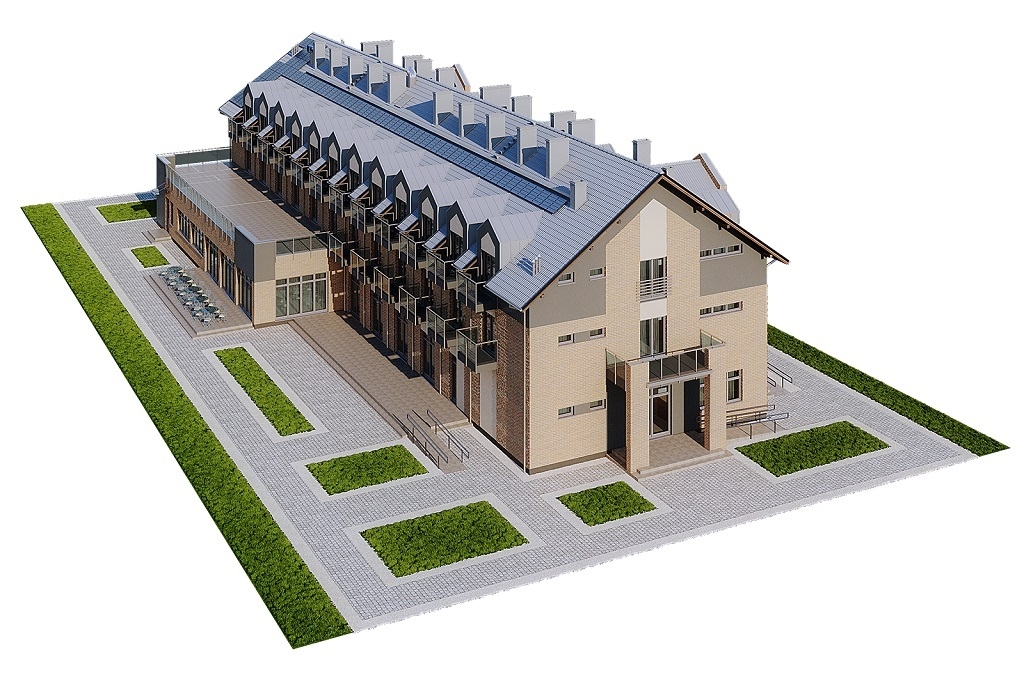

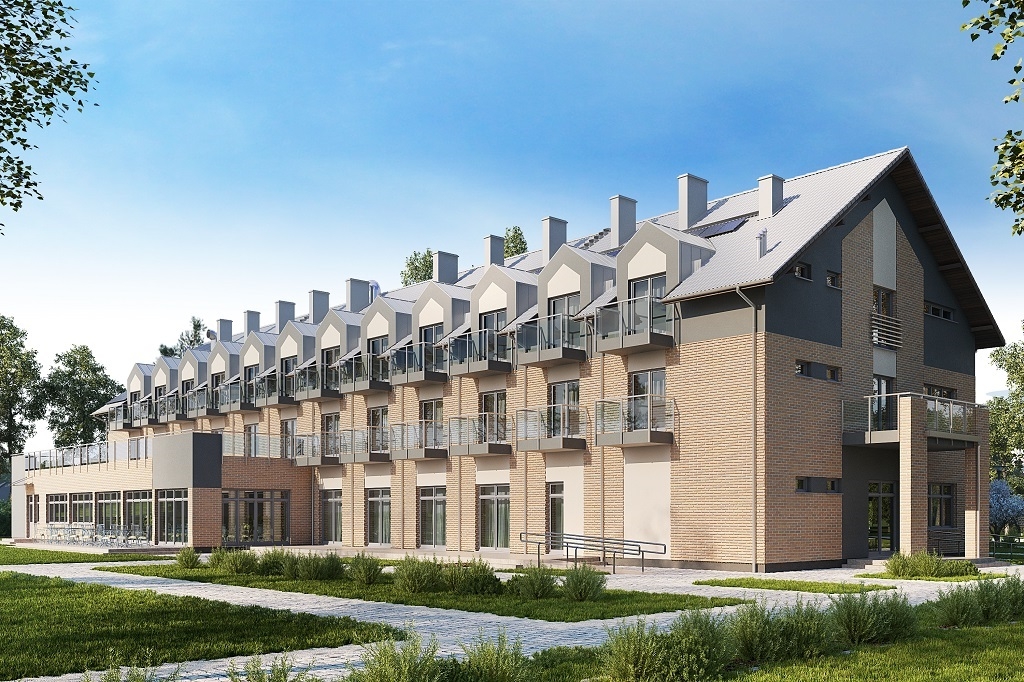

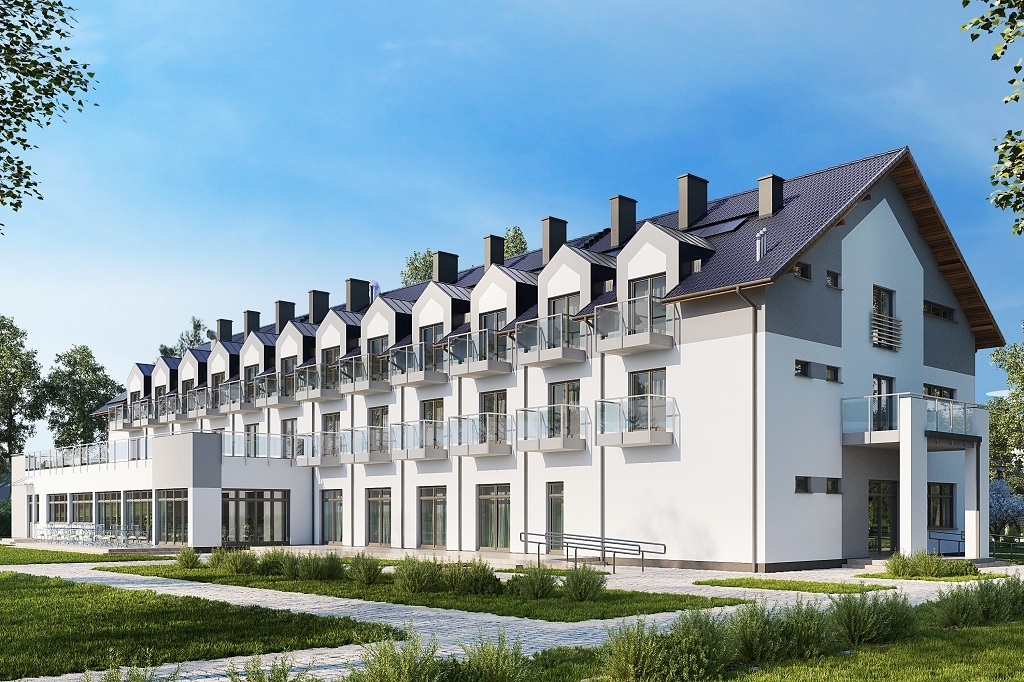

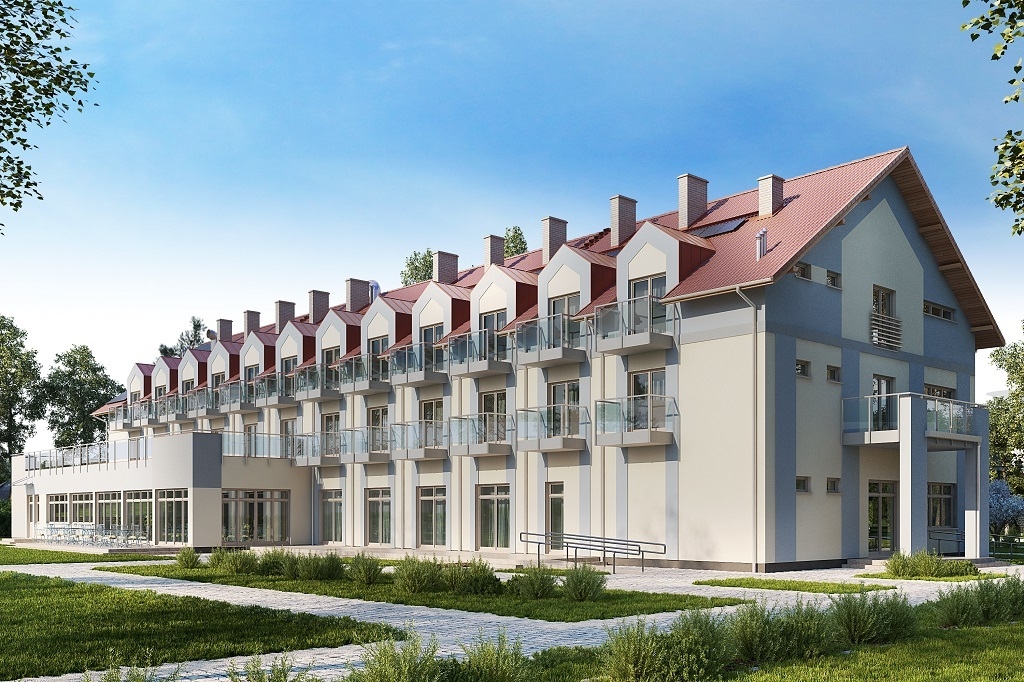

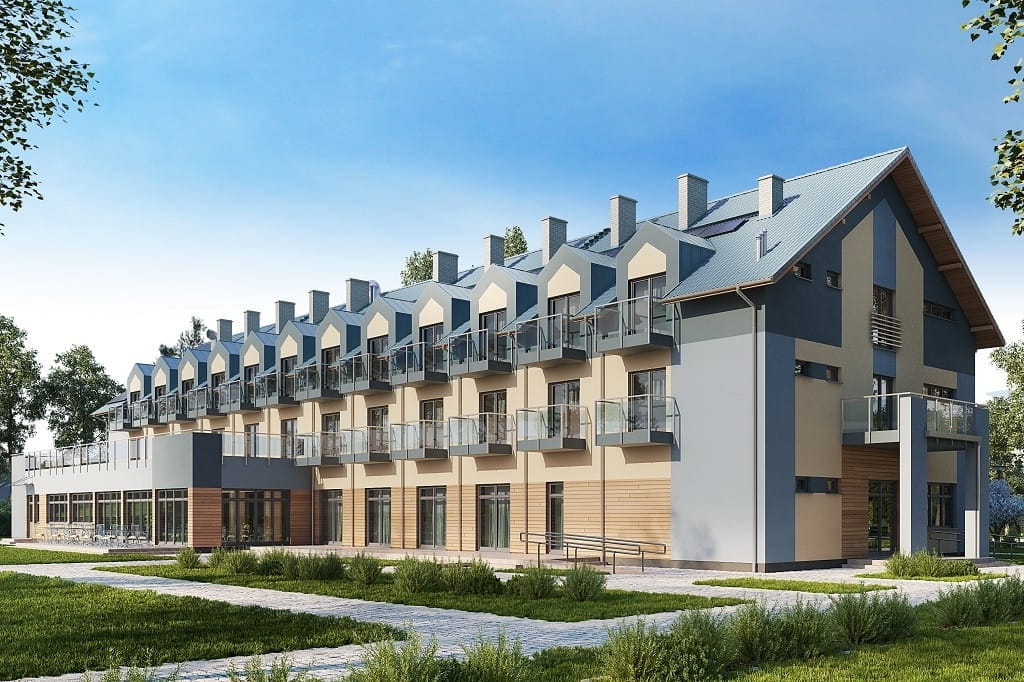

Model



Projekt LK-132 - model

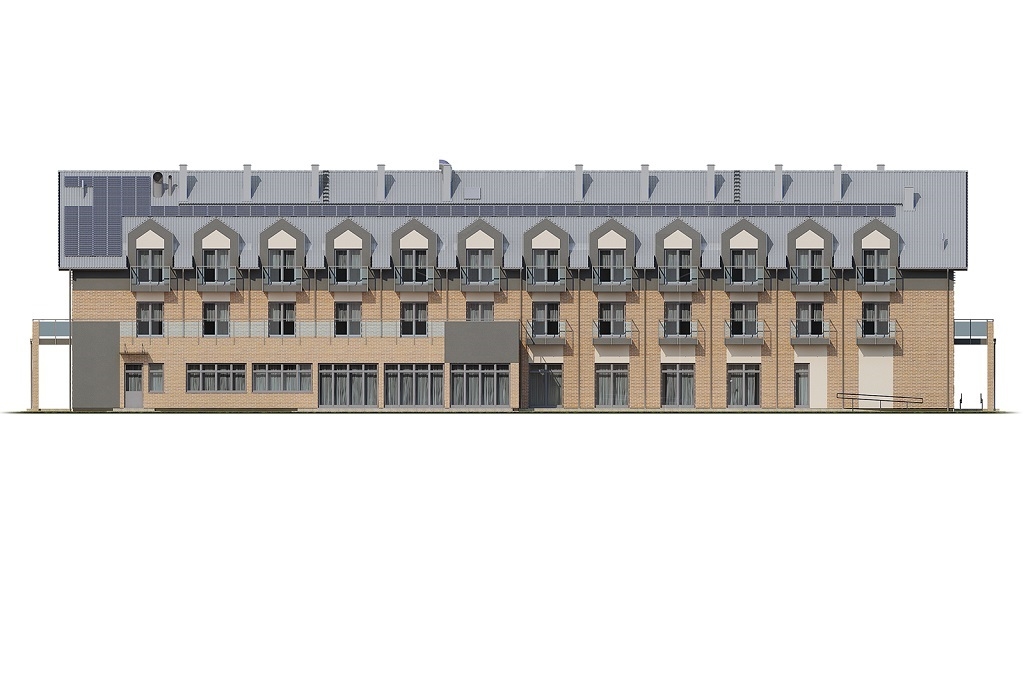

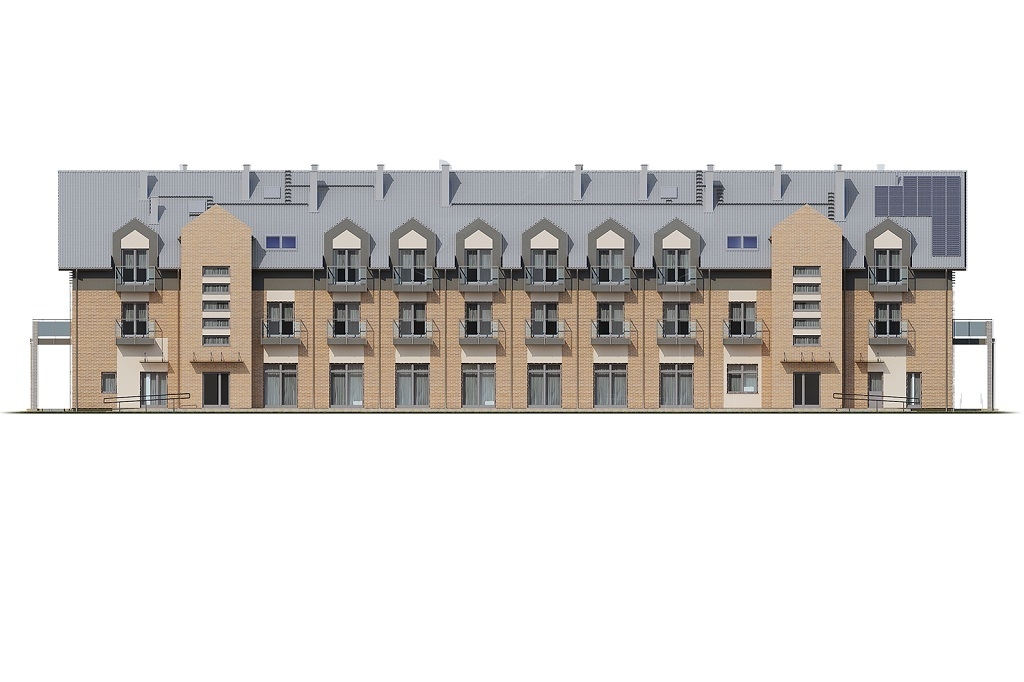

Elewacje



Projekt LK-132 - elewacja
elewacja ogrodowa
Projekt LK-132 - elewacja

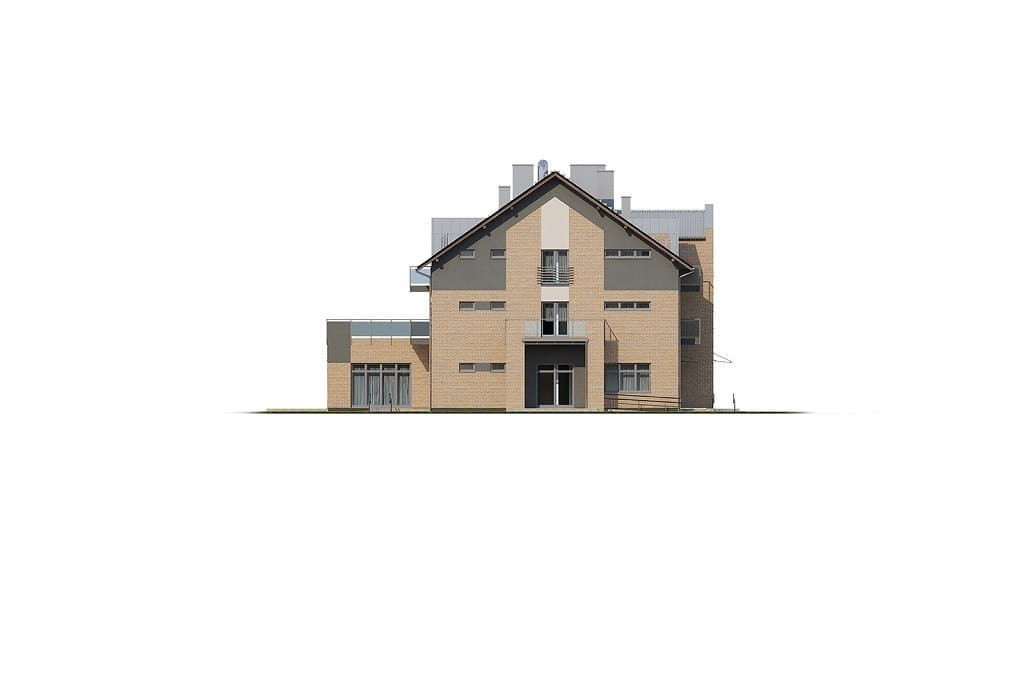

elewacja frontowa
Projekt LK-132 - elewacja

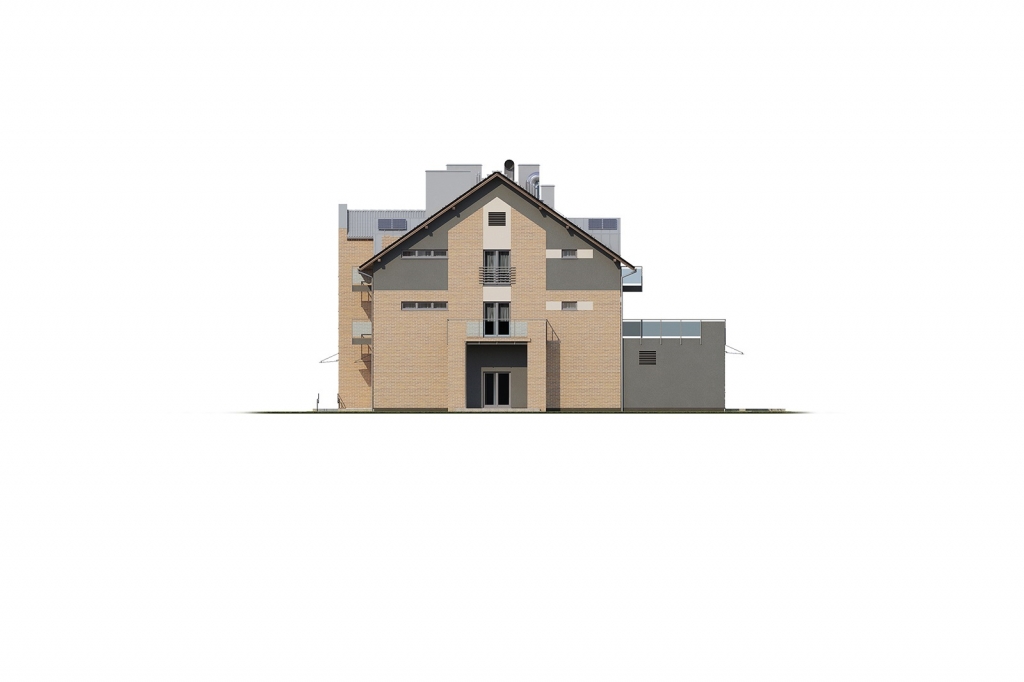

elewacja boczna
Projekt LK-132 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

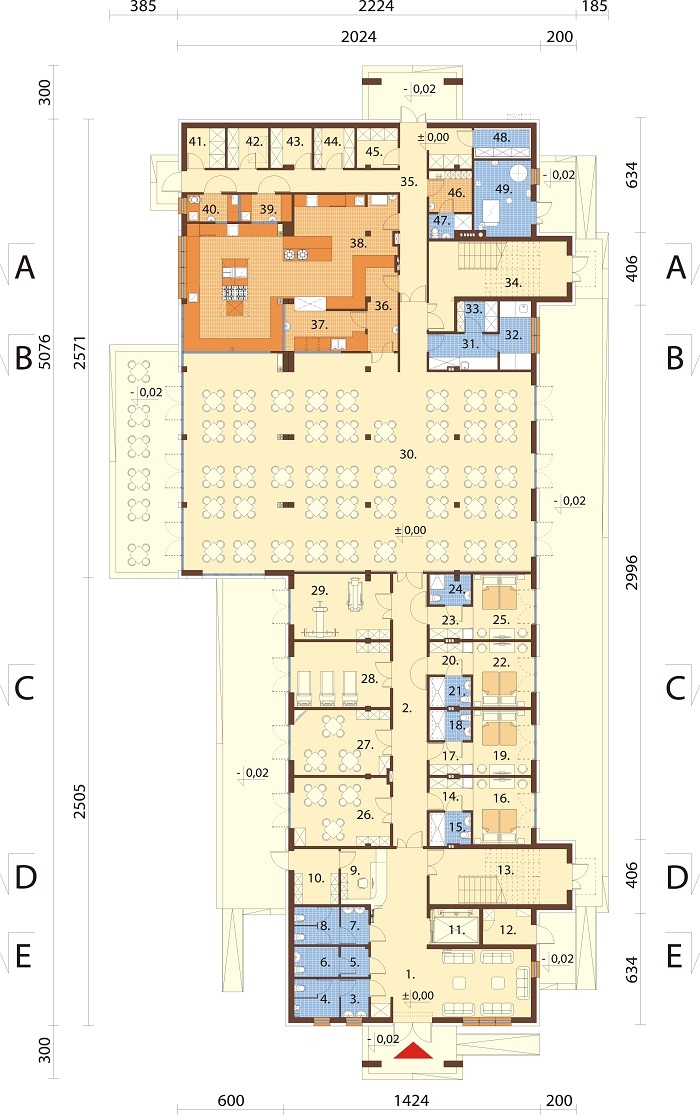

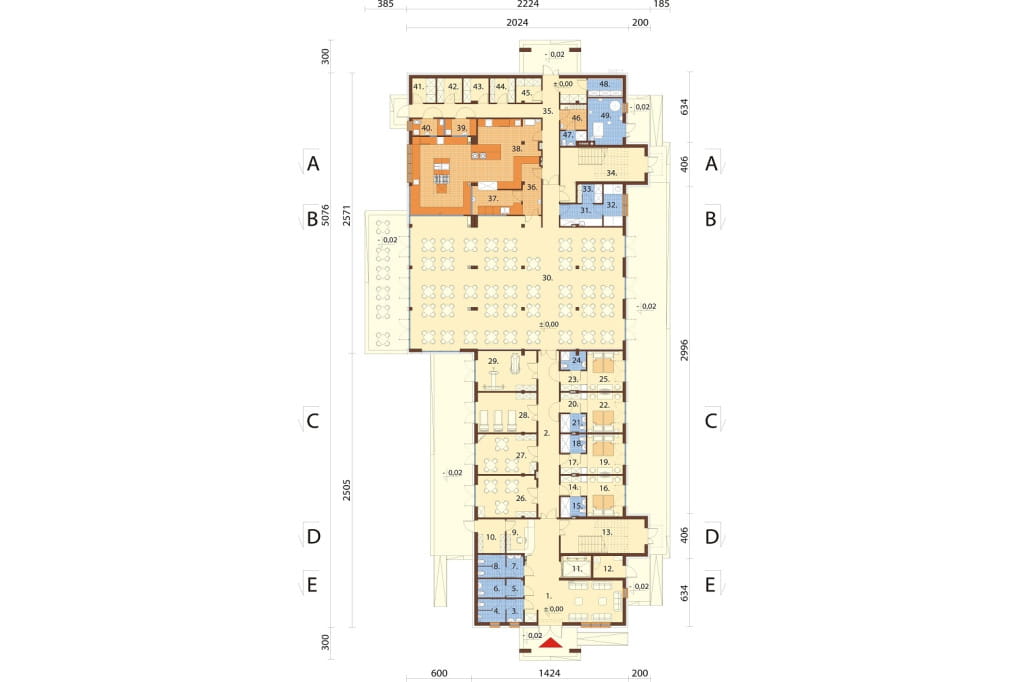

Rzut parteru



Projekt LK-132 - rzut

PARTER: 761,97 m2

1. Hall / lobby 48,31 m2
2. Korytarz 28,31 m2
3. Przedsionek 3,20 m2
4. WC męskie 5,27 m2
5. Przedsionek 2,52 m2
6. WC dla osób niepełno. 4,07 m2
7. Przedsionek 3,10 m2
8. WC damskie 5,15 m2
9. Recepcja 7,79 m2
10. Zaplecze recepcji 7,52 m2
11. Szyb windy 5,50 m2
12. Pom. techniczne elektryczne 5,23 m2
13. Klatka schodowa 23,83 m2
14. Przedpokój 4,24 m2
15. Łazienka 4,03 m2
16. Pokój 2 osobowy 11,86 m2
17. Przedpokój 4,24 m2
18. Łazienka 3,73 m2
19. Pokój 2 osobowy 11,58 m2
20. Przedpokój 4,22 m2
21. Łazienka 3,73 m2
22. Pokój 2 osobowy 11,58 m2
23. Przedpokój 4,22 m2
24. Łazienka 3,65 m2
25. Pokój 2 osobowy 11,58 m2
26. Pom. rekreacyjne 20,15 m2
27. Pom. rekreacyjne 19,18 m2
28. Pom. rekreacyjne 19,26 m2
29. Pom. rekreacyjne 19,30 m2
30. Sala restauracyjna 229,70 m2
31. Przedsionek gospodarczy 7,35 m2
32. Pralnia podręczna 6,50 m2
33. Magazyn bielizny czystej 3,74 m2
34. Klatka schodowa 26,70 m2
35. Korytarz 33,94 m2
36. Rozdzielnia kelnerska 7,77 m2
37. Zmywalnia 9,45 m2
38. Kuchnia 72,25 m2
39. Obróbka mięsa 4,17 m2
40. Obróbka warzyw / jaj 4,17 m2
41. Magazyn 4,59 m2
42. Magazyn 4,94 m2
43. Magazyn 4,87 m2
44. Magazyn 4,94 m2
45. Magazyn 4,94 m2
46. Szatnia 5,33 m2
47. WC 2,67 m2
48. Chłodnia 4,49 m2
49. Kotłownia 13,11 m2
POWIĘKSZ RZUT

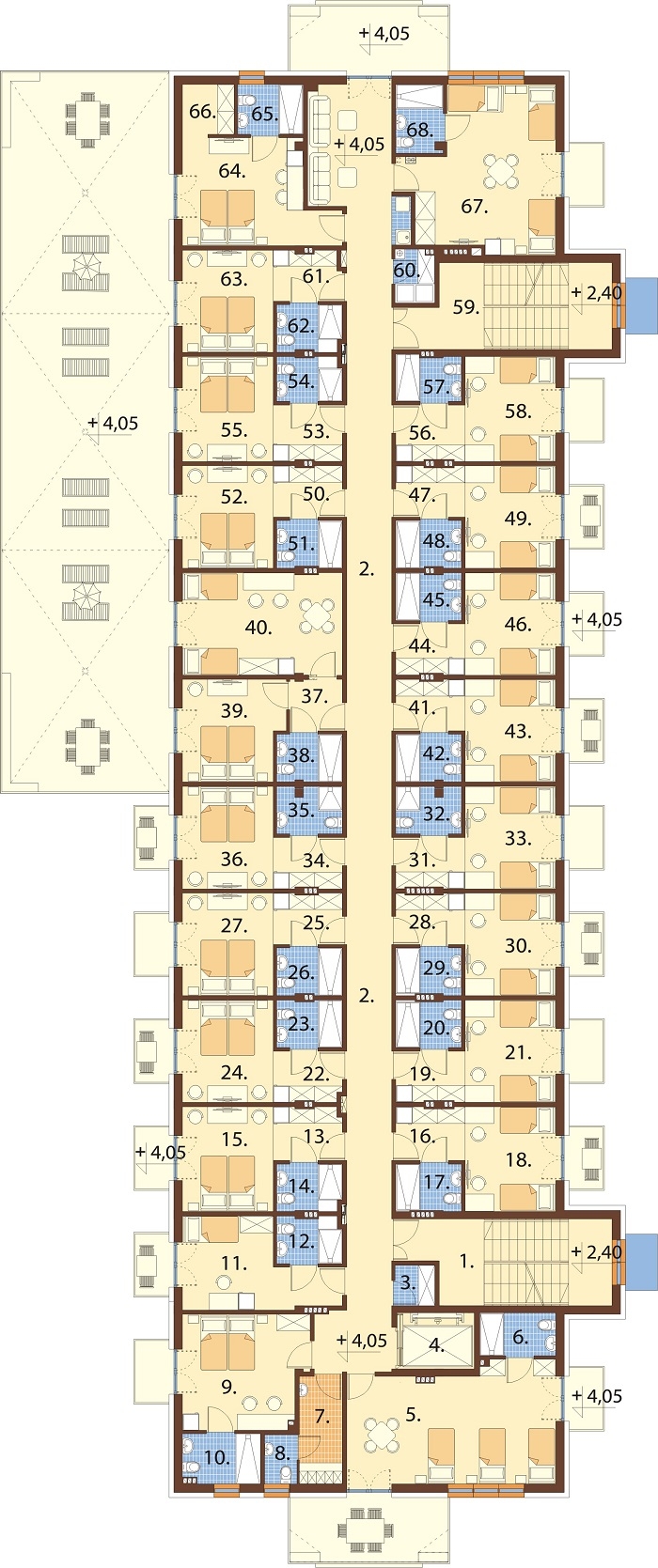

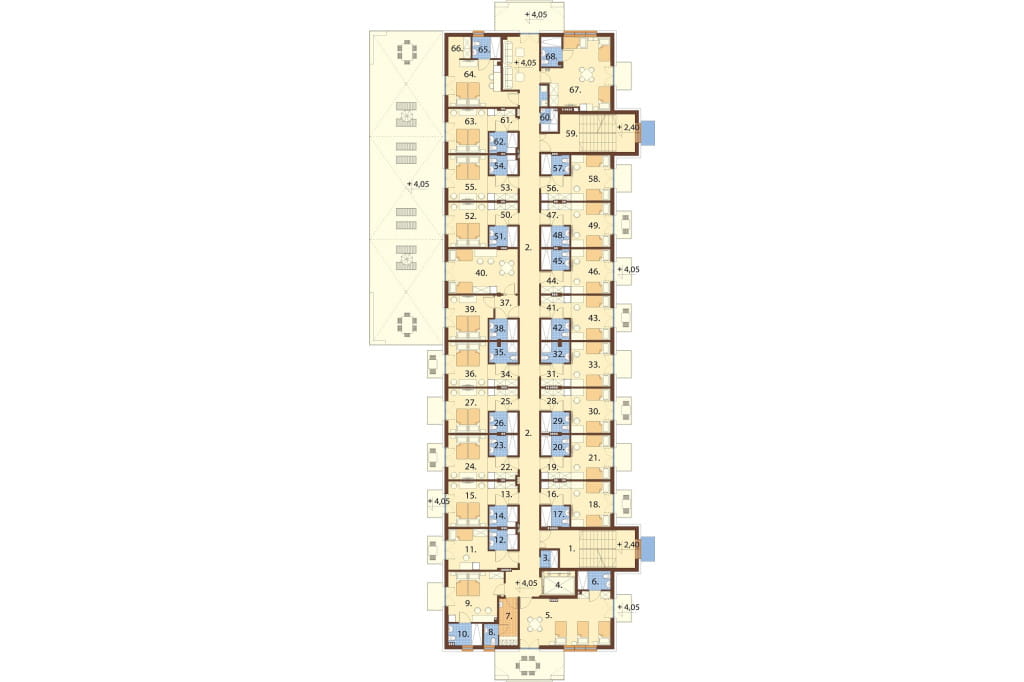

Rzut I piętra



Projekt LK-132 - rzut

I PIĘTRO: 595,81 m2

1. Klatka schodowa 20,94 m2
2. Korytarz 80,32 m2
3. Szafa na bieliznę czystą 1,94 m2
4. Szyb windy
5. Pokój 3 osobowy 29,43 m2
6. Łazienka 3,97 m2
7. Szatnia personelu 5,69 m2
8. WC 1,90 m2
9. Pokój 2 osobowy 17,19 m2
10. Łazienka 4,63 m2
11. Pokój 1 osobowy 13,97 m2
12. Łazienka 3,64 m2
13. Przedpokój 4,40 m2
14. Łazienka 3,69 m2
15. Pokój 2 osobowy 11,79 m2
16. Przedpokój 4,45 m2
17. Łazienka 3,75 m2
18. Pokój 2 osobowy 11,79 m2
19. Przedpokój 4,24 m2
20. Łazienka 3,73 m2
21. Pokój 2 osobowy 11,51 m2
22. Przedpokój 4,20 m2
23. Łazienka 3,76 m2
24. Pokój 2 osobowy 11,51 m2
25. Przedpokój 4,26 m2
26. Łazienka 3,76 m2
27. Pokój 2 osobowy 11,51 m2
28. Przedpokój 4,22 m2
29. Łazienka 3,73 m2
30. Pokój 2 osobowy 11,51 m2
31. Przedpokój 4,22 m2
32. Łazienka 3,68 m2
33. Pokój 2 osobowy 11,51 m2
34. Przedpokój 4,26 m2
35. Łazienka 3,68 m2
36. Pokój 2 osobowy 11,51 m2
37. Przedpokój 3,25 m2
38. Łazienka 3,79 m2
39. Pokój 2 osobowy 12,35 m2
40. Pokój 2 osobowy 20,30 m2
41. Przedpokój 4,26 m2
42. Łazienka 3,79 m2
43. Pokój 2 osobowy 11,51 m2
44. Przedpokój 4,26 m2
45. Łazienka 3,76 m2
46. Pokój 2 osobowy 11,51 m2
47. Przedpokój 4,24 m2
48. Łazienka 3,76 m2
49. Pokój 2 osobowy 11,51 m2
50. Przedpokój 4,27 m2
51. Łazienka 3,76 m2
52. Pokój 2 osobowy 11,51 m2
53.Przedpokój 4,72 m2
54. Łazienka 3,47 m2
55. Pokój 2 osobowy 11,79 m2
56. Przedpokój 4,69 m2
57. Łazienka 3,62 m2
58. Pokój 2 osobowy 11,79 m2
59. Klatka schodowa 20,94 m2
60. Szafa na bieliznę brudną 1,45 m2
61. Przedpokój 4,04 m2
62. Łazienka 3,66 m2
63. Pokój 2 osobowy 11,47 m2
64. Pokój 2 osobowy 17,90 m2
65. Łazienka 4,01 m2
66. Garderoba 3,14 m2
67. Pokój 3 osobowy 27,02 m2
68. Łazienka 3,98 m2
POWIĘKSZ RZUT

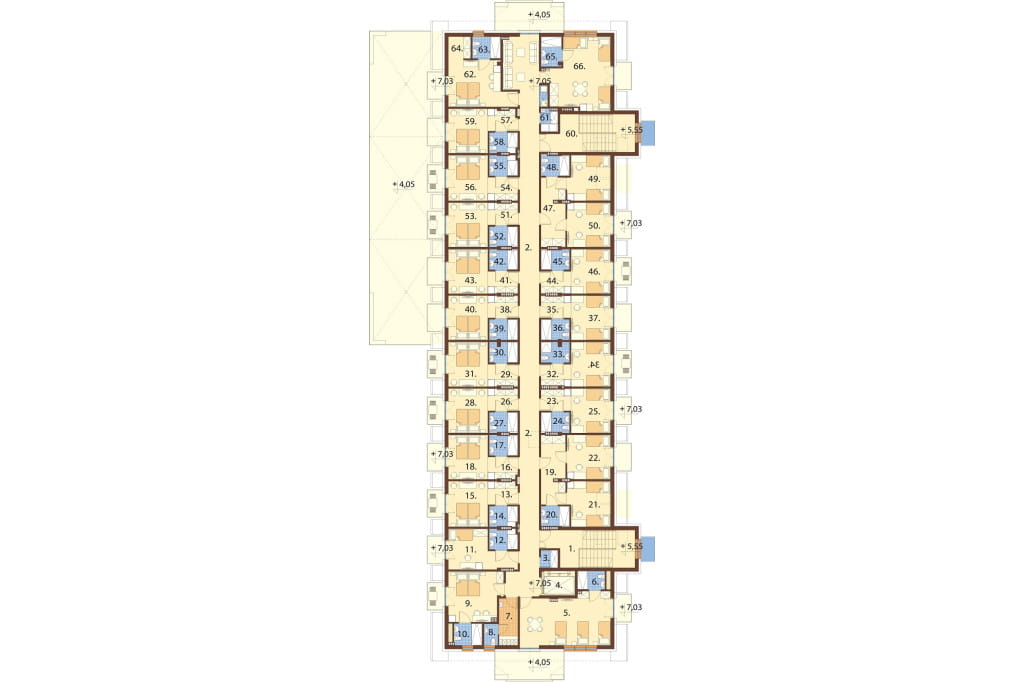

Rzut poddasza



Projekt LK-132 - rzut

PODDASZE: 583,79 / 564,28 m2

1. Klatka schodowa 16,69 m2
2. Korytarz 80,32 m2
3. Szafa na bieliznę czystą 1,94 m2
4. Szyb windy
5. Pokój 3 osobowy 29,44 / 28,40 m2
6. Łazienka 3,27 m2
7. Szatnia personelu 5,69  m2
8. WC 1,90 m2
9. Pokój 2 osobowy 17,10 / 16,21 m2
10. Łazienka 3,93 m2
11. Pokój 1 osobowy 14,10 / 13,46 m2
12. Łazienka 3,60 m2
13. Przedpokój 4,36 m2
14. Łazienka 3,68 m2
15. Pokój 2 osobowy 11,79 / 11,07 m2
16. Przedpokój 4,16 m2
17. Łazienka 3,73 m2
18. Pokój 2 osobowy 11,51 / 10,83 m2
19. Przedpokój w apartamencie 10,73 m2
20. Łazienka 3,73 m2
21. Pokój 2 osobowy 12,38 / 10,72 m2
22. Pokój 2 osobowy 12,68 / 12,00 m2
23. Przedpokój 4,18 m2
24. Łazienka 3,17 m2
25. Pokój 2 osobowy 11,51 / 10,83 m2
26. Przedpokój 4,22 m2
27. Łazienka 3,73 m2
28. Pokój 2 osobowy 11,51 / 10,83 m2
29. Przedpokój 4,22 m2
30. Łazienka 3,68 m2
31. Pokój 2 osobowy 11,51 / 10,83 m2
32. Przedpokój 4,18 m2
33. Łazienka 3,68 m2
34. Pokój 2 osobowy 11,51 / 10,83 m2
35. Przedpokój 4,22 m2
36. Łazienka 3,79 m2
37. Pokój 2 osobowy 11,51 / 10,83 m2
38. Przedpokój 4,22 m2
39. Łazienka 3,79 m2
40. Pokój 2 osobowy 11,51 / 10,83 m2
41. Przedpokój 4,22 m2
42. Łazienka 3,72 m2
43. Pokój 2 osobowy 11,51 / 10,83 m2
44. Przedpokój 4,22 m2
45. Łazienka 3,72 m2
46. Pokój 2 osobowy 11,51 / 10,83 m2
47. Przedpokój 10,73 m2
48. Łazienka 3,80 m2
49. Pokój 2 osobowy 12,39 / 10,72 m2
50. Pokój 2 osobowy 12,68 / 12,00 m2
51. Przedpokój 4,23 m2
52. Łazienka 3,72 m2
53. Pokój 2 osobowy 11,51 / 10,83 m2
54. Przedpokój 4,44 m2
55. Łazienka 3,69 m2
56. Pokój 2 osobowy 11,79 / 11,07 m2
57. Przedpokój 3,99 m2
58. Łazienka 3,62 m2
59. Pokój 2 osobowy 11,47 / 10,80 m2
60. Klatka schodowa 16,69 m2
61. Szafa na bieliznę brudną 1,38 m2
62. Łazienka 3,98 m2
63. Pokój 3 osobowy 26,86 / 25,08 m2
64. Pokój 2 osobowy 17,90 / 17,13 m2
65. Łazienka 4,01 m2
66. Garderoba 3,14 / 2,35 m2
POWIĘKSZ RZUT

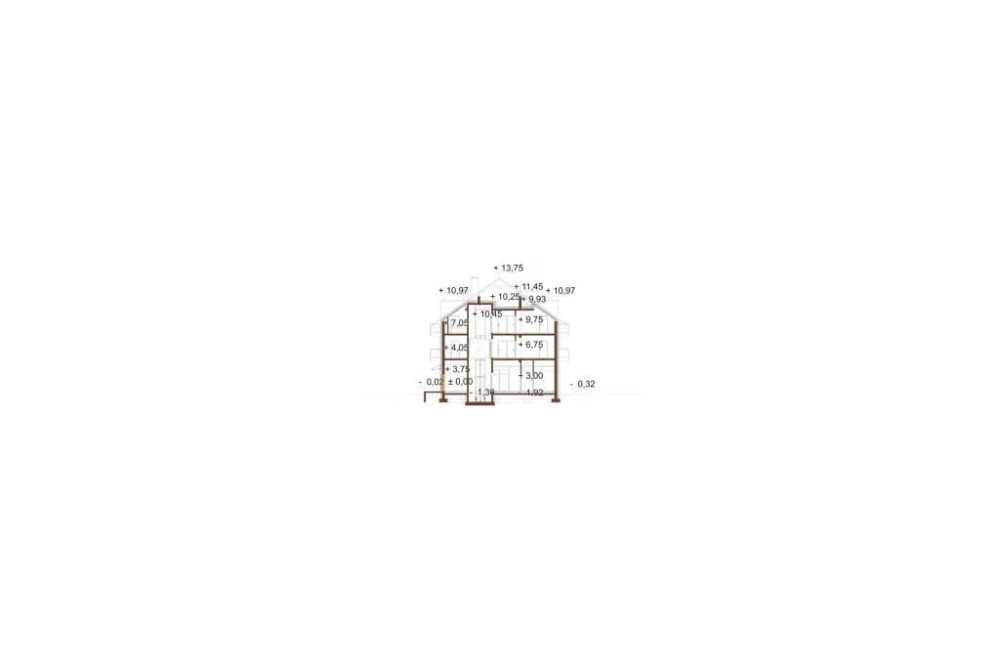

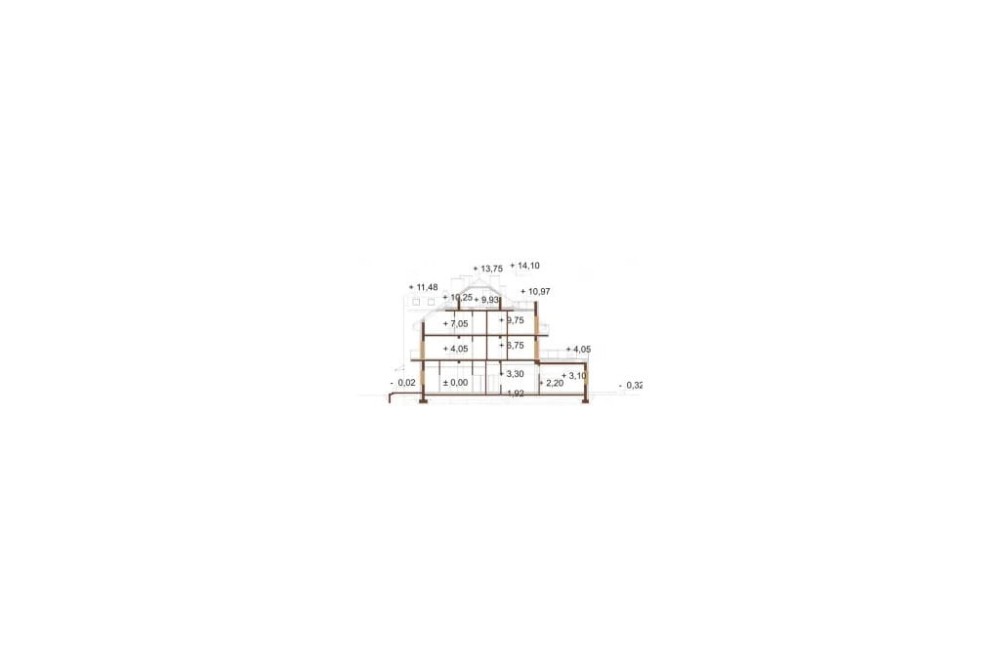

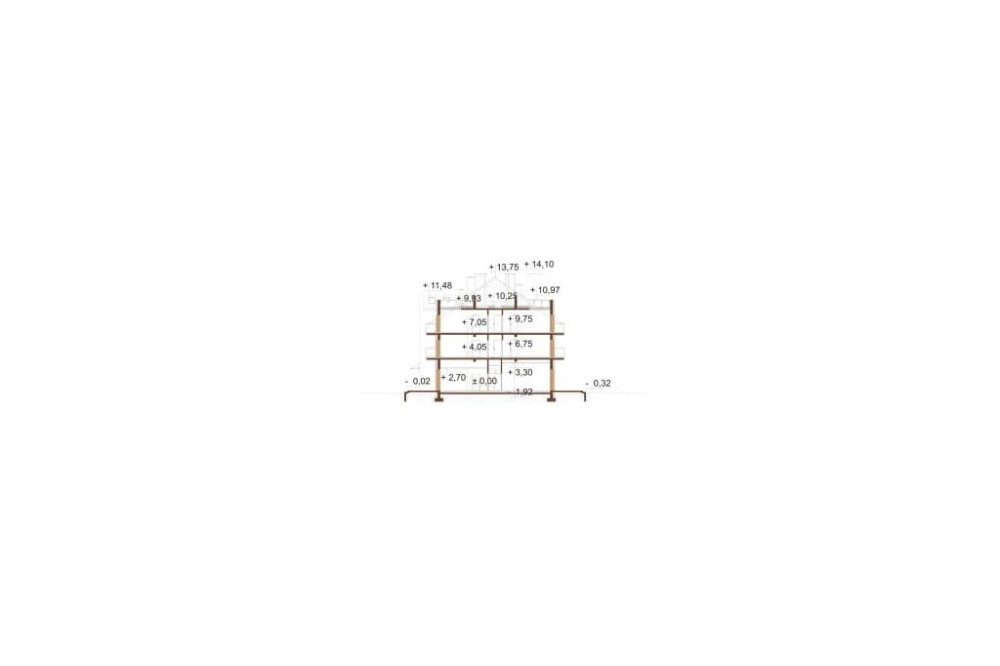

Przekrój



Projekt LK-132 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt pensjonatu LK-132
Budynek nie jest podpiwniczony i posiada trzy kondygnację nadziemne: parter, I piętro oraz poddasze użytkowe. Obiekt przystosowany dla osób niepełnosprawnych.
Przewidywana ilość miejsc w pokojach dla klientów
PARTER: 4 pokoje 2 osobowe (każdy pokój z własnym przedsionkiem i łazienką)
I PIĘTRO: 1 pokój 1 osobowy z własną łazienkąm 19 pokoi 2 osobowych (każdy pokój z własnym przedsionkiem i łazienką), 2 pokoje 3 osobowe (każdy pokój z własną łazienką)
PODDASZE: 1 pokój 1 osobowy z własną łazienką, 19 pokoi 2 osobowych  (każdy pokój z własnym przedsionkiem i łazienką),  2 pokoje 3 osobowe (każdy pokój z własną łazienką)

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35o
Ogrzewanie: gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: stropodach: 145,35 m2, dach skośny nad budynkiem 809,91 m2, dach skośny nad lukarnami 230,10 m2
Program: 2 pokoje jedno osobowe z własną łazienką, 42 pokoi dwuosobowych z łazienką, 4 pokoje trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, socjalne, magazynowe i techniczne.

 Powierzchnia zabudowy: 893.34 m²
Powierzchnia użytkowa: 1922.06 m²
Kubatura: 9386.80 m³
Szerokość działki: 31.59 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 3
Liczba pomieszczeń: 180
Kąt nachylenia dachu: 35°
Ilość pokoi: 48
Pokój na parterze: Tak
Wysokość budynku: 14,07 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 72,29 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, klimatyzacja, technologia kotłowni gazowej, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt budynku handlowo-usługowego, projekt budynku usługowego, hotel, projekt domu weselnego, projekt domu spokojnej starości, projekt sanatorium, sanatorium, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego, Projekty domów weselnych
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
