Pensjonat
Kod: K-132
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

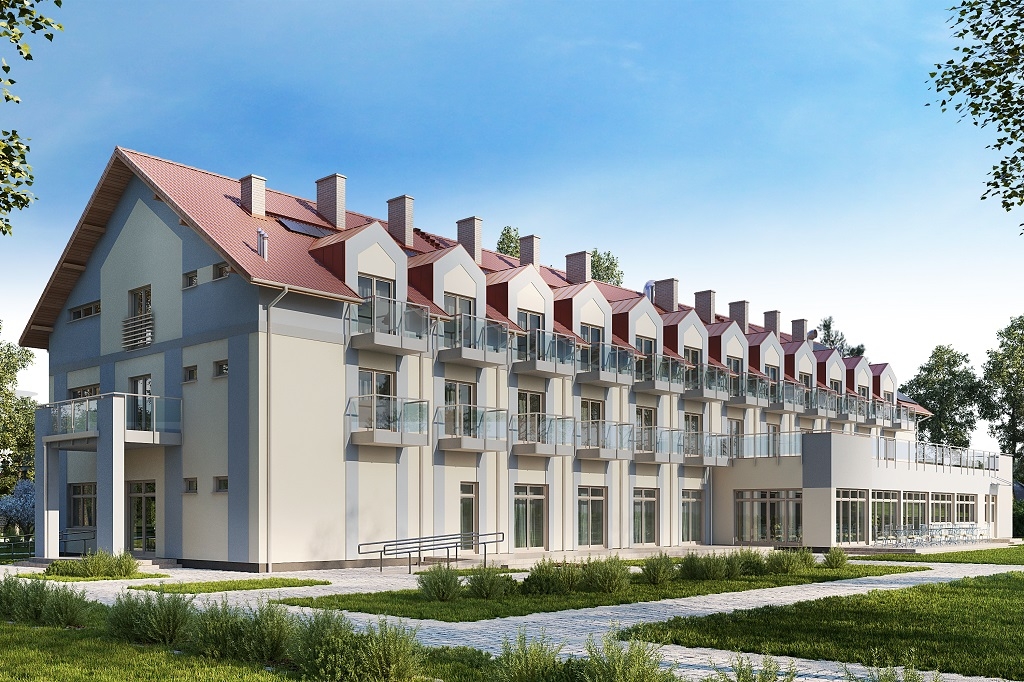

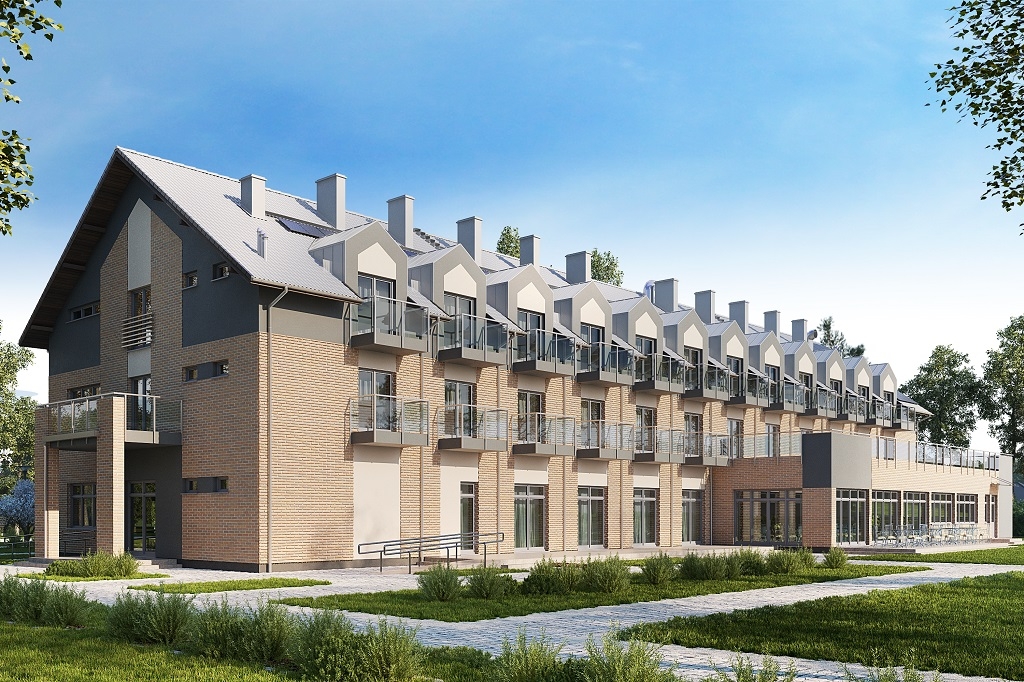

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1922,06 m2. Budynek nie jest podpiwniczony i posiada trzy kondygnację nadziemne: parter, I piętro oraz poddasze użytkowe. Obiekt przystosowany dla osób niepełnosprawnych. Przewidywana ilość miejsc w pokojach dla klientów: Parter: 4 pokoje 2 osobowe (każdy pokój z własnym przedsionkiem i łazienką). I piętro: 1 pokój 1 osobowy z własną łazienką 19 pokoi 2 osobowych (każdy pokój z własnym przedsionkiem i łazienką), 2 pokoje 3 osobowe (każdy pokój z własną łazienką). Poddasze: 1 pokój 1 osobowy z własną łazienką, 19 pokoi 2 osobowych (każdy pokój z własnym przedsionkiem i łazienką), 2 pokoje 3 osobowe (każdy pokój z własną łazienką)

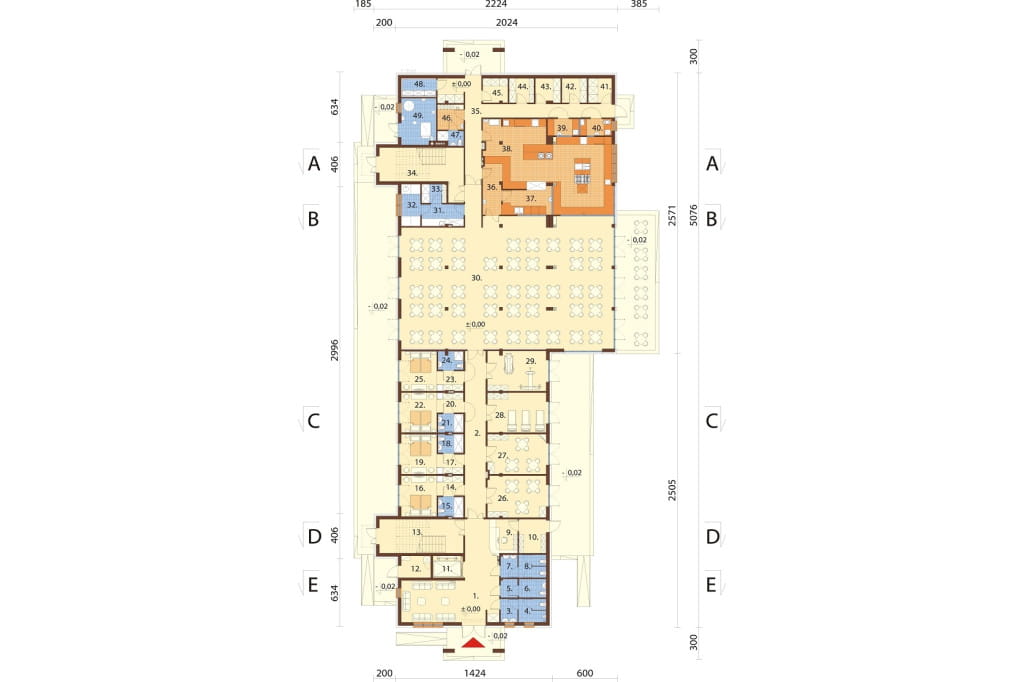

Rzut parteru
Parter: 761,97 m2
1. Hall / lobby 48,31 m2
2. Korytarz 28,31 m2
3. Przedsionek 3,20 m2
4. Wc męskie 5,27 m2
5. Przedsionek 2,52 m2
6. Wc dla osób niepełnosprawnych 4,07 m2
7. Przedsionek 3,10 m2
8. Wc damskie 5,15 m2
9. Recepcja 7,79 m2
10. Zaplecze recepcji 7,52 m2
11. Szyb windy 5,50 m2
12. Pomieszczenie tech. elektryczne 5,23 m2
13. Klatka schodowa 23,83 m2
14. Przedpokój 4,24 m2
15. Łazienka 4,03 m2
16. Pokój dwuosobowy 11,86 m2
17. Przedpokój 4,24 m2
18. Łazienka 3,73 m2
19. Pokój dwuosobowy 11,58 m2
20. Przedpokój 4,22 m2
21. Łazienka 3,73 m2
22. Pokój dwuosobowy 11,58 m2
23. Przedpokój 4,22 m2
24. Łazienka 3,65 m2
25. Pokój dwuosobowy 11,58 m2
26. Pomieszczenie rekreacyjne 20,15 m2
27. Pomieszczenie rekreacyjne 19,18 m2
28. Pomieszczenie rekreacyjne 19,26 m2
29. Pomieszczenie rekreacyjne 19,30 m2
30. Sala restauracyjna 229,70 m2
31. Przedsionek gospodarczy 7,35 m2
32. Pralnia podręczna 6,50 m2
33. Magazyn bielizny czystej 3,74 m2
34. Klatka schodowa 26,70 m2
35. Korytarz 33,94 m2
36. Rozdzielnia kelnerska 7,77 m2
37. Zmywalnia 9,45 m2
38. Kuchnia 72,25 m2
39. Obróbka mięsa 4,17 m2
40. Obróbka warzyw / jaj 4,17 m2
41. Magazyn 4,59 m2
42. Magazyn 4,94 m2
43. Magazyn 4,87 m2
44. Magazyn 4,94 m2
45. Magazyn 4,94 m2
46. Szatnia 5,33 m2
47. Wc 2,67 m2
48. Chłodnia 4,49 m2
49. Kotłownia 13,11 m2

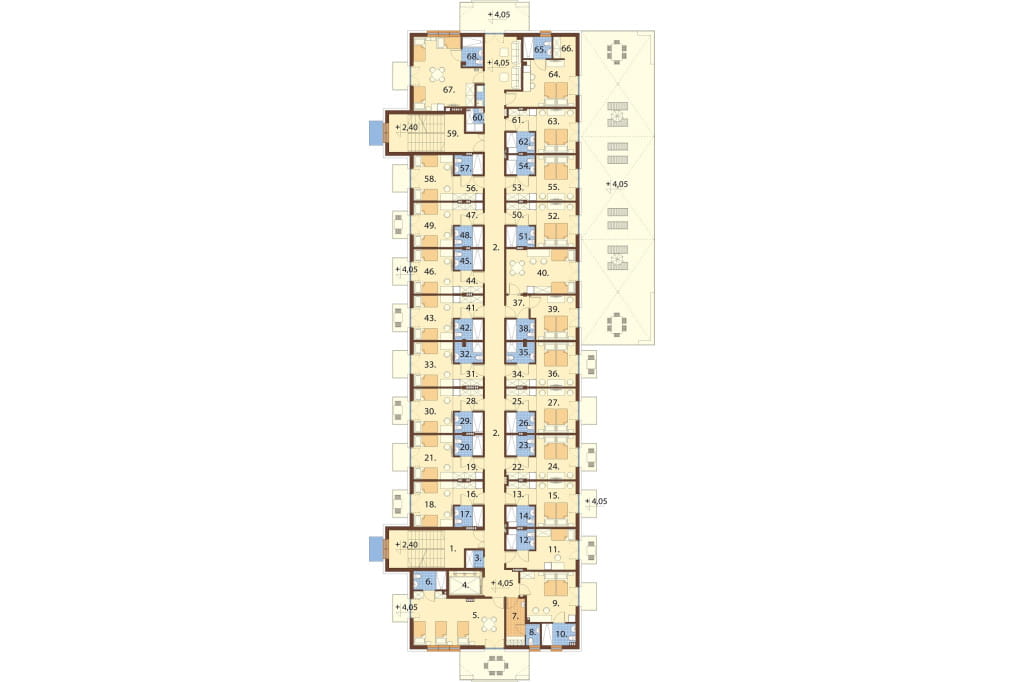

Rzut I piętra
I piętro: 595,81 m2
1. Klatka schodowa 20,94 m2
2. Korytarz 80,32 m2
3. Szafa na bieliznę czystą 1,94 m2
4. Szyb windy
5. Pokój trzyosobowy 29,43 m2
6. Łazienka 3,97 m2
7. Szatnia personelu 5,69 m2
8. Wc 1,90 m2
9. Pokój dwuosobowy 17,19 m2
10. Łazienka 4,63 m2
11. Pokój jednoosobowy 13,97 m2
12. Łazienka 3,64 m2
13. Przedpokój 4,40 m2
14. Łazienka 3,69 m2
15. Pokój dwuosobowy 11,79 m2
16. Przedpokój 4,45 m2
17. Łazienka 3,75 m2
18. Pokój dwuosobowy 11,79 m2
19. Przedpokój 4,24 m2
20. Łazienka 3,73 m2
21. Pokój dwuosobowy 11,51 m2
22. Przedpokój 4,20 m2
23. Łazienka 3,76 m2
24. Pokój dwuosobowy 11,51 m2
25. Przedpokój 4,26 m2
26. Łazienka 3,76 m2
27. Pokój dwuosobowy 11,51 m2
28. Przedpokój 4,22 m2
29. Łazienka 3,73 m2
30. Pokój dwuosobowy 11,51 m2
31. Przedpokój 4,22 m2
32. Łazienka 3,68 m2
33. Pokój dwuosobowy 11,51 m2
34. Przedpokój 4,26 m2
35. Łazienka 3,68 m2
36. Pokój dwuosobowy 11,51 m2
37. Przedpokój 3,25 m2
38. Łazienka 3,79 m2
39. Pokój dwuosobowy 12,35 m2
40. Pokój dwuosobowy 20,30 m2
41. Przedpokój 4,26 m2
42. Łazienka 3,79 m2
43. Pokój dwuosobowy 11,51 m2
44. Przedpokój 4,26 m2
45. Łazienka 3,76 m2
46. Pokój dwuosobowy 11,51 m2
47. Przedpokój 4,24 m2
48. Łazienka 3,76 m2
49. Pokój dwuosobowy 11,51 m2
50. Przedpokój 4,27 m2
51. Łazienka 3,76 m2
52. Pokój dwuosobowy 11,51 m2
53. Przedpokój 4,72 m2
54. Łazienka 3,47 m2
55. Pokój dwuosobowy 11,79 m2
56. Przedpokój 4,69 m2
57. Łazienka 3,62 m2
58. Pokój dwuosobowy 11,79 m2
59. Klatka schodowa 20,94 m2
60. Szafa na bieliznę brudną 1,45 m2
61. Przedpokój 4,04 m2
62. Łazienka 3,66 m2
63. Pokój dwuosobowy 11,47 m2
64. Pokój dwuosobowy 17,90 m2
65. Łazienka 4,01 m2
66. Garderoba 3,14 m2
67. Pokój trzyosobowy 27,02 m2
68. Łazienka 3,98 m2

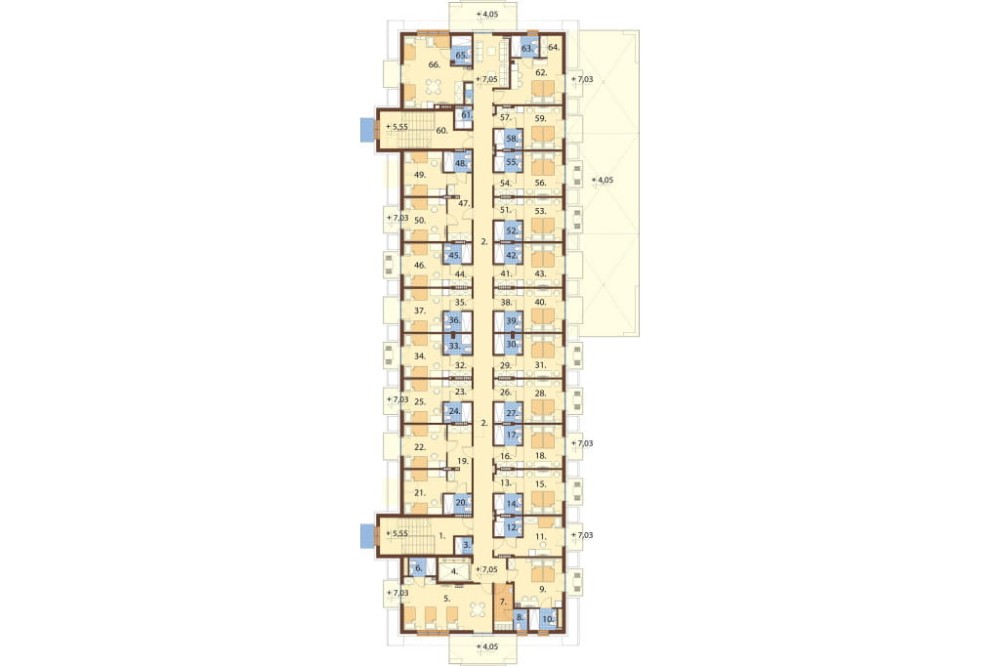

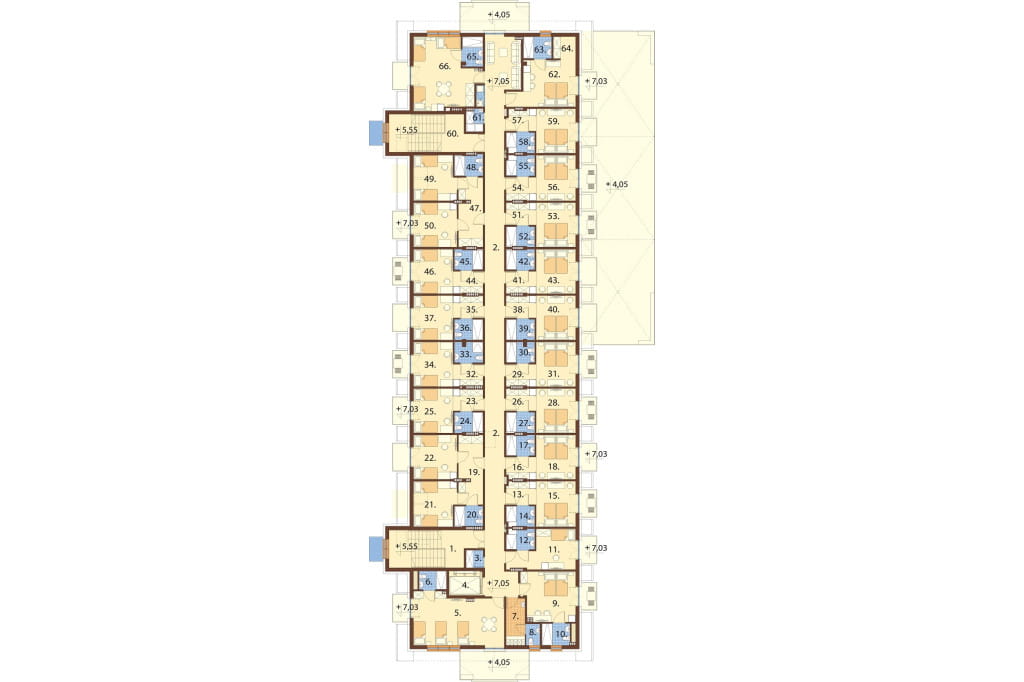

Rzut poddasza
Poddasze: 583,79 / 564,28 m2
1. Klatka schodowa 16,69 m2
2. Korytarz 80,32 m2
3. Szafa na bieliznę czystą 1,94 m2
4. Szyb windy
5. Pokój trzyosobowy 29,44 / 28,40 m2
6. Łazienka 3,27 m2
7. Szatnia personelu 5,69 m2
8. Wc 1,90 m2
9. Pokój dwuosobowy 17,10 / 16,21 m2
10. Łazienka 3,93 m2
11. Pokój jednoosobowy 14,10 / 13,46 m2
12. Łazienka 3,60 m2
13. Przedpokój 4,36 m2
14. Łazienka 3,68 m2
15. Pokój dwuosobowy 11,79 / 11,07 m2
16. Przedpokój 4,16 m2
17. Łazienka 3,73 m2
18. Pokój dwuosobowy 11,51 / 10,83 m2
19. Przedpokój w apartamencie 10,73 m2
20. Łazienka 3,73 m2
21. Pokój dwuosobowy 12,38 / 10,72 m2
22. Pokój dwuosobowy 12,68 / 12,00 m2
23. Przedpokój 4,18 m2
24. Łazienka 3,17 m2
25. Pokój dwuosobowy 11,51 / 10,83 m2
26. Przedpokój 4,22 m2
27. Łazienka 3,73 m2
28. Pokój dwuosobowy 11,51 / 10,83 m2
29. Przedpokój 4,22 m2
30. Łazienka 3,68 m2
31. Pokój dwuosobowy 11,51 / 10,83 m2
32. Przedpokój 4,18 m2
33. Łazienka 3,68 m2
34. Pokój dwuosobowy 11,51 / 10,83 m2
35. Przedpokój 4,22 m2
36. Łazienka 3,79 m2
37. Pokój dwuosobowy 11,51 / 10,83 m2
38. Przedpokój 4,22 m2
39. Łazienka 3,79 m2
40. Pokój dwuosobowy 11,51 / 10,83 m2
41. Przedpokój 4,22 m2
42. Łazienka 3,72 m2
43. Pokój dwuosobowy 11,51 / 10,83 m2
44. Przedpokój 4,22 m2
45. Łazienka 3,72 m2
46. Pokój dwuosobowy 11,51 / 10,83 m2
47. Przedpokój 10,73 m2
48. Łazienka 3,80 m2
49. Pokój dwuosobowy 12,39 / 10,72 m2
50. Pokój dwuosobowy 12,68 / 12,00 m2
51. Przedpokój 4,23 m2
52. Łazienka 3,72 m2
53. Pokój dwuosobowy 11,51 / 10,83 m2
54. Przedpokój 4,44 m2
55. Łazienka 3,69 m2
56. Pokój dwuosobowy 11,79 / 11,07 m2
57. Przedpokój 3,99 m2
58. Łazienka 3,62 m2
59. Pokój dwuosobowy 11,47 / 10,80 m2
60. Klatka schodowa 16,69 m2
61. Szafa na bieliznę brudną 1,38 m2
62. Łazienka 3,98 m2
63. Pokój trzyosobowy 26,86 / 25,08 m2
64. Pokój dwuosobowy 17,90 / 17,13 m2
65. Łazienka 4,01 m2
66. Garderoba 3,14 / 2,35 m2

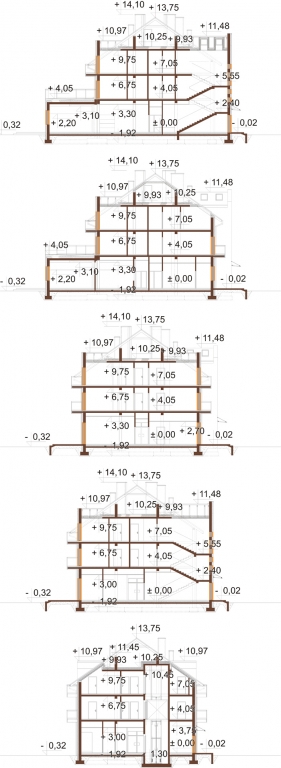

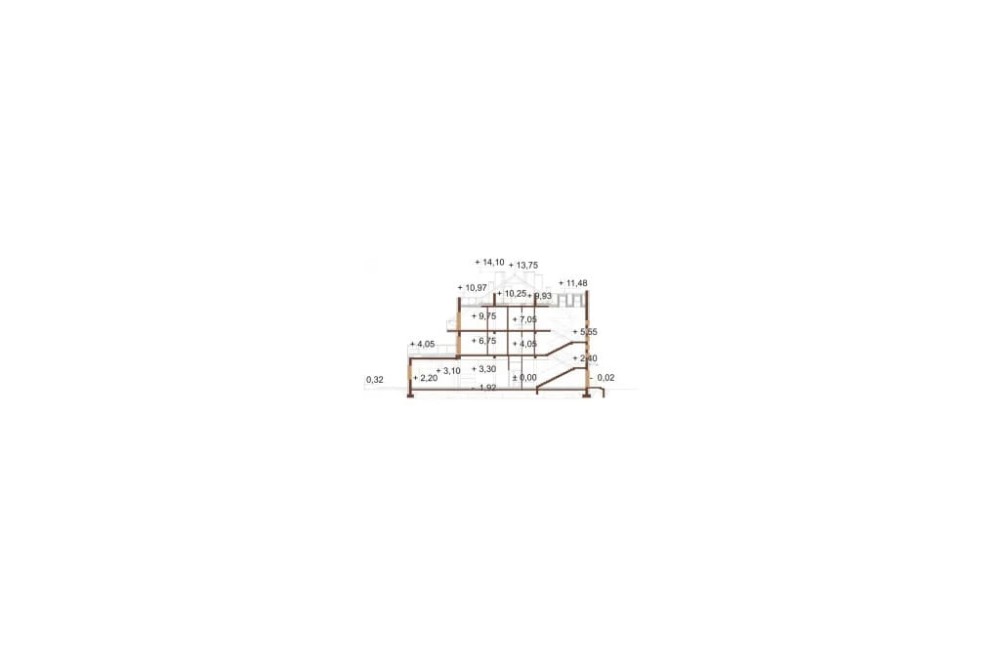

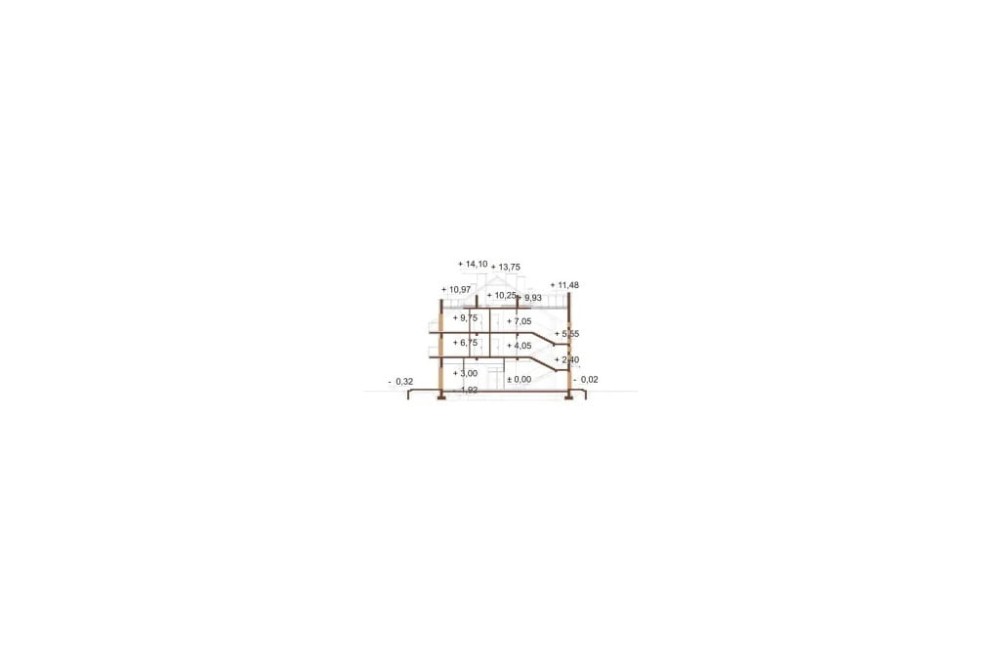

Przekrój

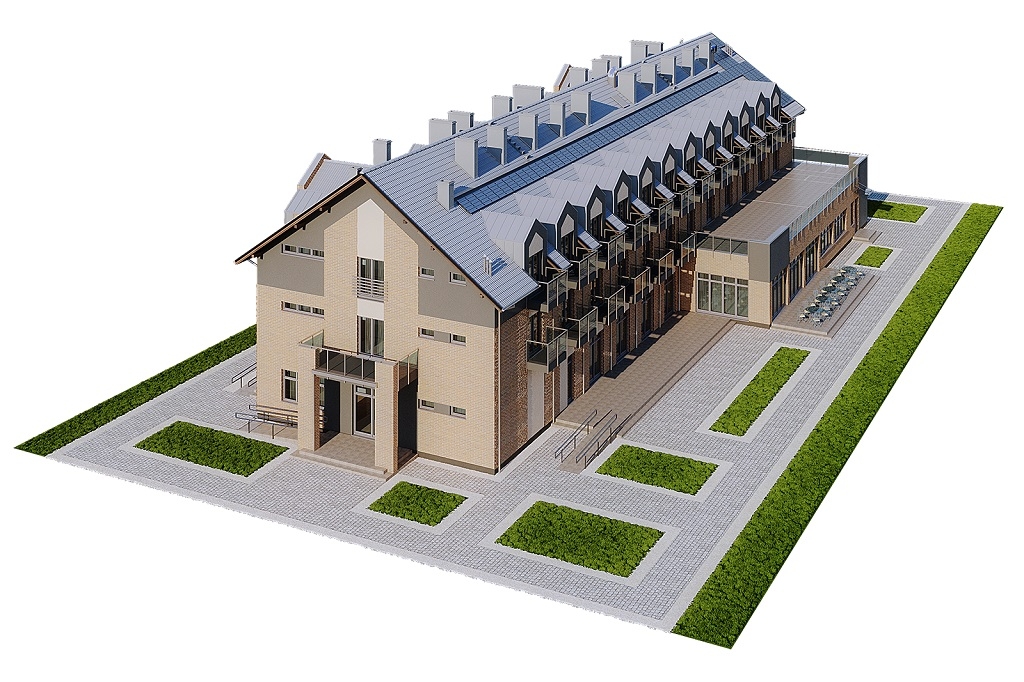

Model

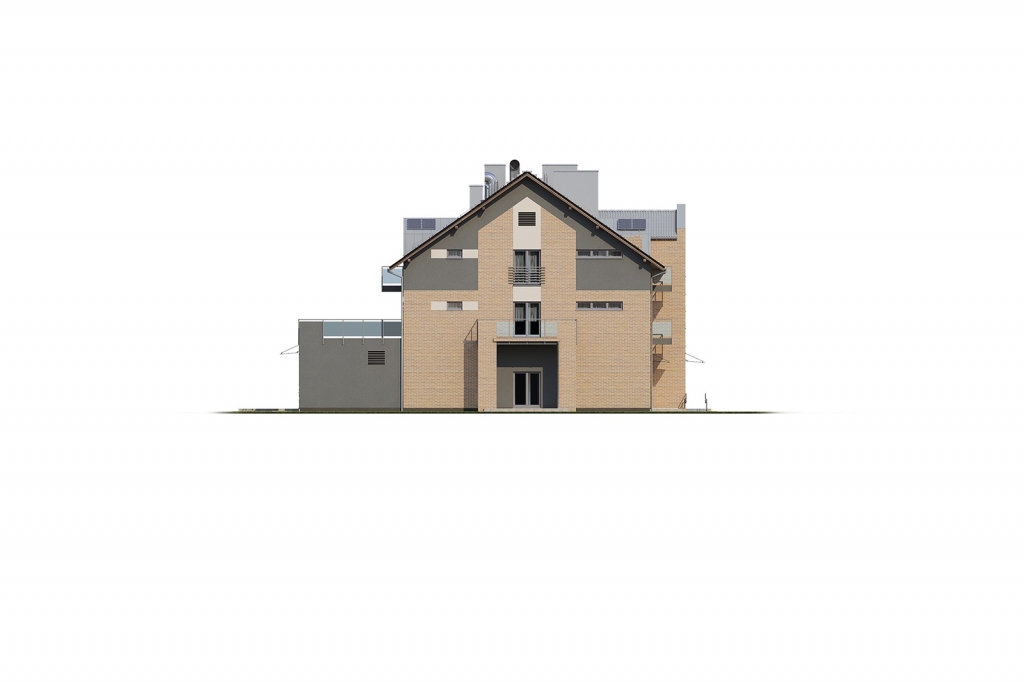

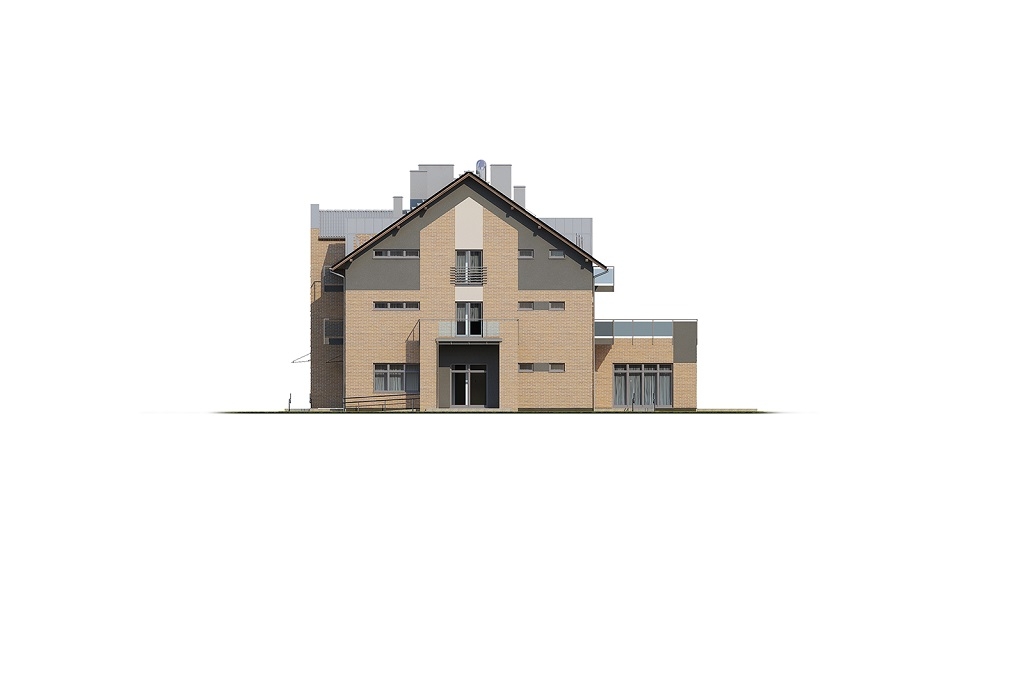

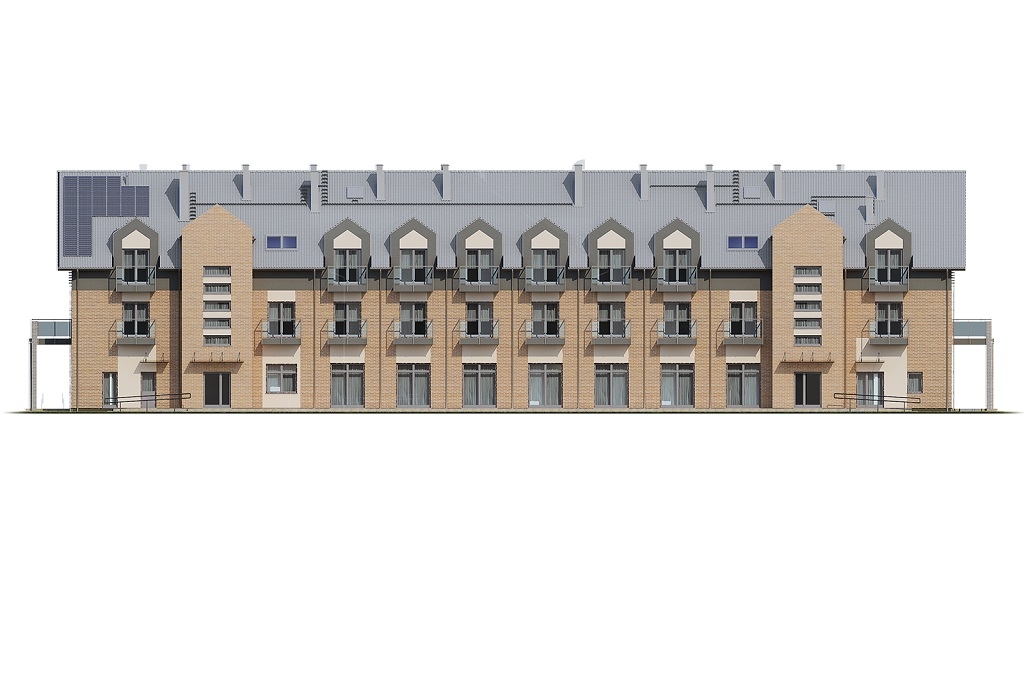

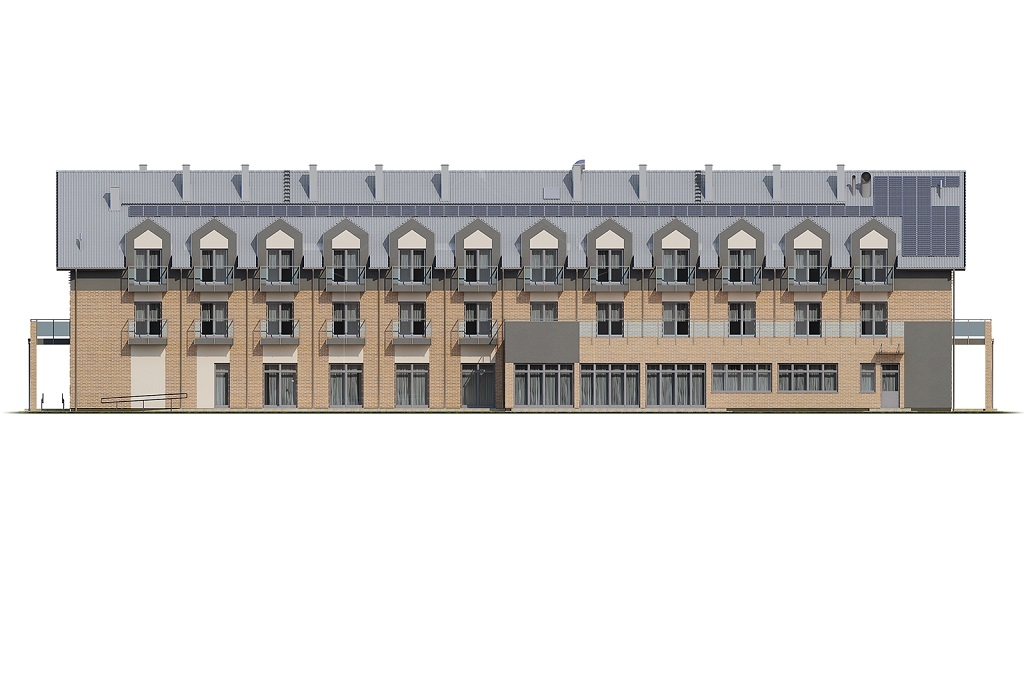

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35o
Ogrzewanie: gazowe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: stropodach: 145,35 m2, dach skośny nad budynkiem 809,91 m2, dach skośny nad lukarnami 230,10 m2
Program: 2 pokoje jedno osobowe z własną łazienką, 42 pokoi dwuosobowych z łazienką, 4 pokoje trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, socjalne, magazynowe i techniczne.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna, klimatyzacja, technologia kotłowni gazowej, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 30 - 35
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1922.06
- Powierzchnia zabudowy (m²) 893.34
- Szerokość budynku/krótszy bok (m) 22.24
- Długość budynku/dłuższy bok (m) 50.76
- Wysokość budynku (m) 14.07
- Szerokość działki/krótszy bok (m) 31.59
- Kąt nachylenia dachu (°) 35
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 4
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu szczytowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 9386.80
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 72.29
- Wentylacja* mechaniczna
- Liczba pomieszczeń 183
- Liczba wszystkich pokoi 41-50
- Liczba łazienek (bez WC) 41 - 50
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
Producentem projektu jest:
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06
Pomocne informacje
Chcesz wprowadzić zmiany w tym projekcie?
Możemy dostosować go do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom
Chcesz dostosować ten projekt we własnym zakresie?
Sprawdź jakie zmiany są nieistotne czyli takie, ktore możesz wprowadzić na etapie budowy zobacz szczegóły >>
Nie możesz znaleźć odpowiedniego projektu?
Chętnie pomożemy. Zadzwoń do nas 12 410 49 70 lub skorzystaj z formularza kontaktowego dostępnego tutaj >>
Szukasz projektu dopasowanego do Twoich potrzeb?
Sprawdź naszą ofertę na projekty domów na indywidualne zamówienie w niezwykle atrakcyjnej cenie zobacz szczegóły >>
Potrzebujesz adaptacji projektu lub pomocy w załatwieniu formalności związanych z budową?
Nasze biuro architektoniczne oferuje pomoc w uzyskaniu pozwolenia na budowę a także wykonuje adaptacje projektów na terenie całej Polski zobacz szczegóły >>
Szukasz sprawdzonego kierownika budowy?
Oferujemy usługi naszych uprawnionych kierowników budowy, którzy przeprowadzą Cię przez cały proces budowlany, od uzyskania pozwolenia na budowę po finalne odbiory zobacz szczegóły >>
