Prezentacja projektu
Opis projektu
K-10. Projekt dyskoteki, projekt restauracji, projekt domu weselnego, projekt baru, projekt klubu, projekt budynku biurowego

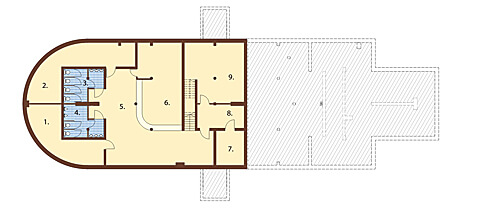

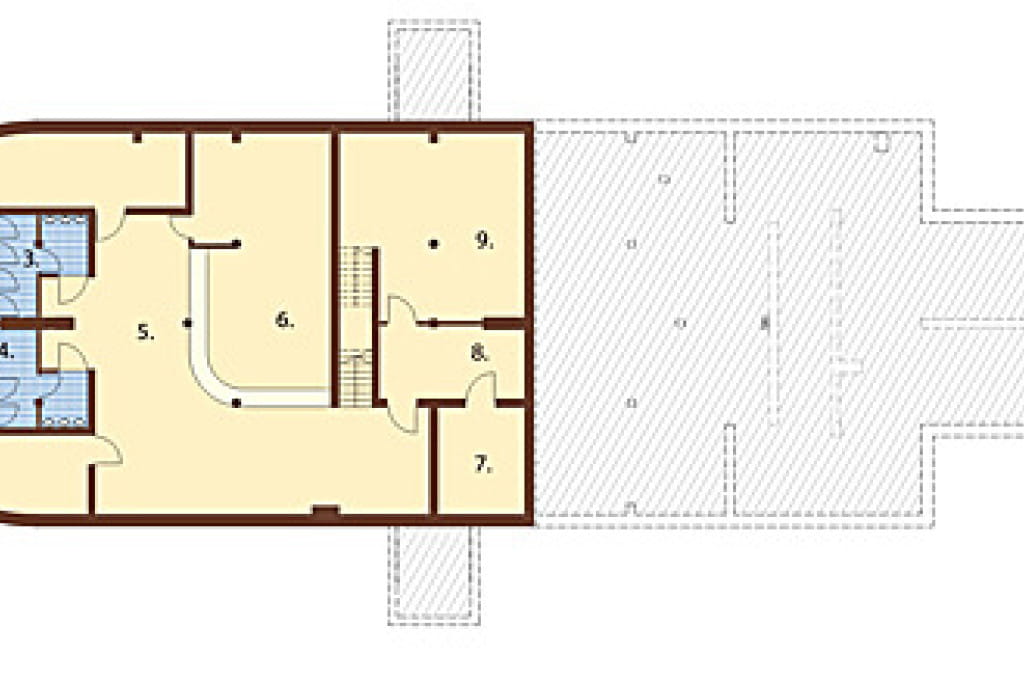

Rzut piwnicy
1. MAGAZYN 30,7 m²
2. MAGAZYN 41,2 m²
3. WC DAMSKI 14,5 m²
4. WC MESKI 13,9 m²
5. HALL 78,3 m²
6. SZATNIA 43,6 m²
7. MAGAZYN 12,9 m²
8. MAGAZYN 14,3 m²
9. MAGAZYN 46,4 m² Dzięki częściowemu podpiwniczeniu w strefie tej umieszczono magazyny, toalety oraz szatnię. Zaprojektowanie piwnicy pozwala zatem na lepszą organizację całego programu funkcjonalnego.

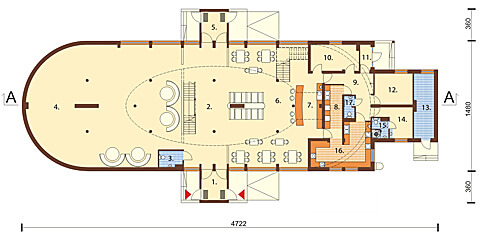

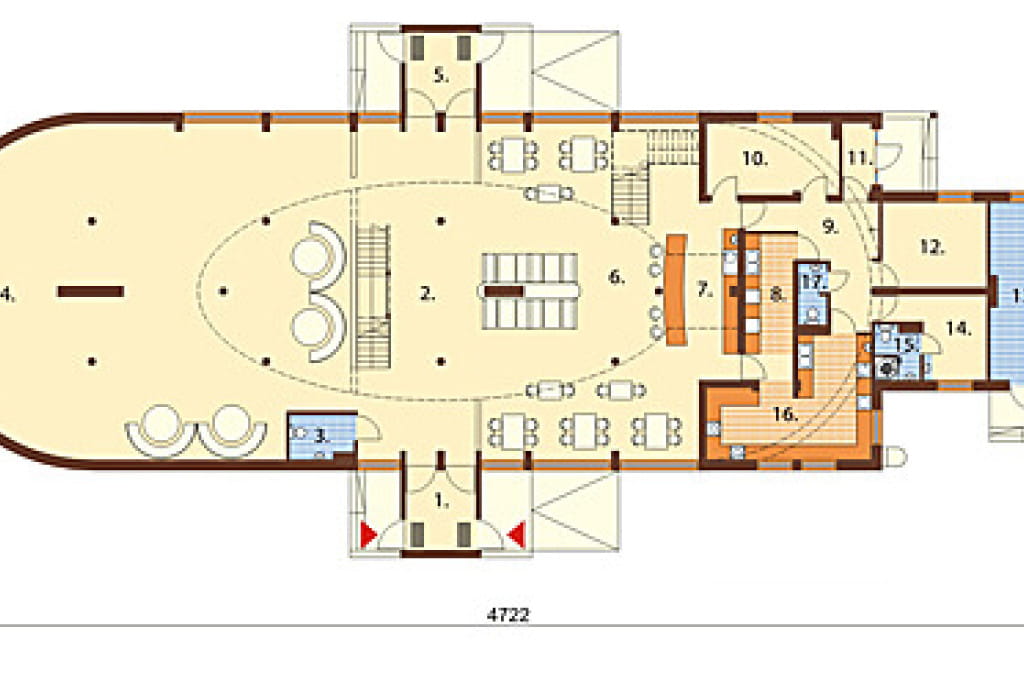

Rzut parteru
1. WIATROŁAP 9,6 m²
2. HALL 70,1 m²
3. WC NIEPEŁNOSPRAWNYCH 4,8 m²
4. SALA TANECZNA 213,4 m²
5. WIATROŁAP 9,6 m²
6. SALA BAROWA 116,8 m²
7. BAR 20,8 m²
8. ZMYWALNIA NACZYŃ STOŁOWYCH 11,9 m²
9. KOMUNIKACJA 15,6 m²
10. MAGAZYN 17,1 m²
11. WIATROŁAP 3,4 m²
12. POKÓJ KIEROWNIKA 15,3 m²
13. KOTŁOWNIA 16,6 m²
14. POKÓJ PERSONELU 11,2 m²
15. WC + NATRYSK 4,2 m²
16. PRZYGOTOWALNIA i ZMYWALNIA NACZYŃ KUCHENNYCH 27,5 m²
17. WC 3,0 m² Na parterze stworzono bardzo przestronną, otwartą salę taneczną. Wydzielenie stolików restauracyjnych oraz baru zwiększa atrakcyjność miejsca. Zaplecze tworzą: kuchnia, zmywalnia, magazyny oraz pokój kierownika. Na parterze umieszczono też dodatkową toaletę dla osób niepełnosprawnych.

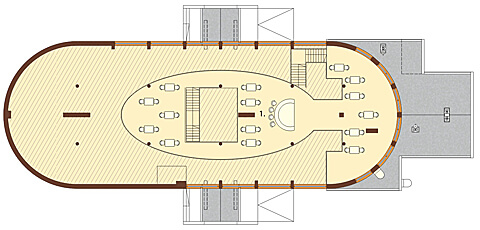

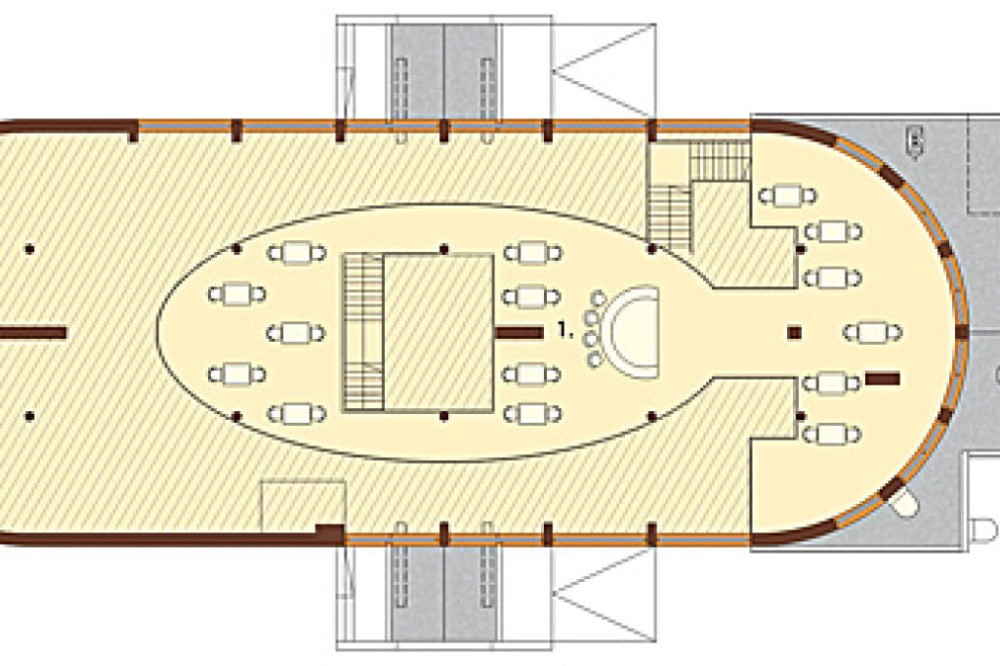

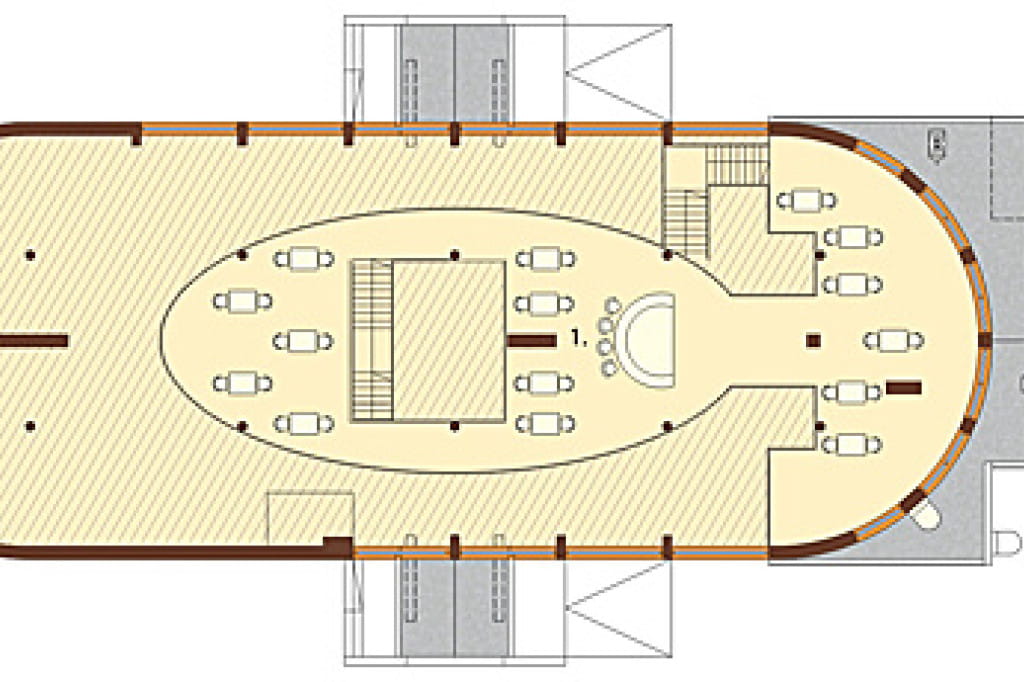

Rzut piętra / antresoli
1. ANTRESOLA 173,2 m²
Antresola o bardzo ciekawym kształcie urozmaica całą przestrzeń, a jednocześnie służy jako dodatkowa sala restauracyjna lub taneczna. Dzięki niej wnętrze obiektu jest niebanalne i niezwykle atrakcyjne wizualnie.

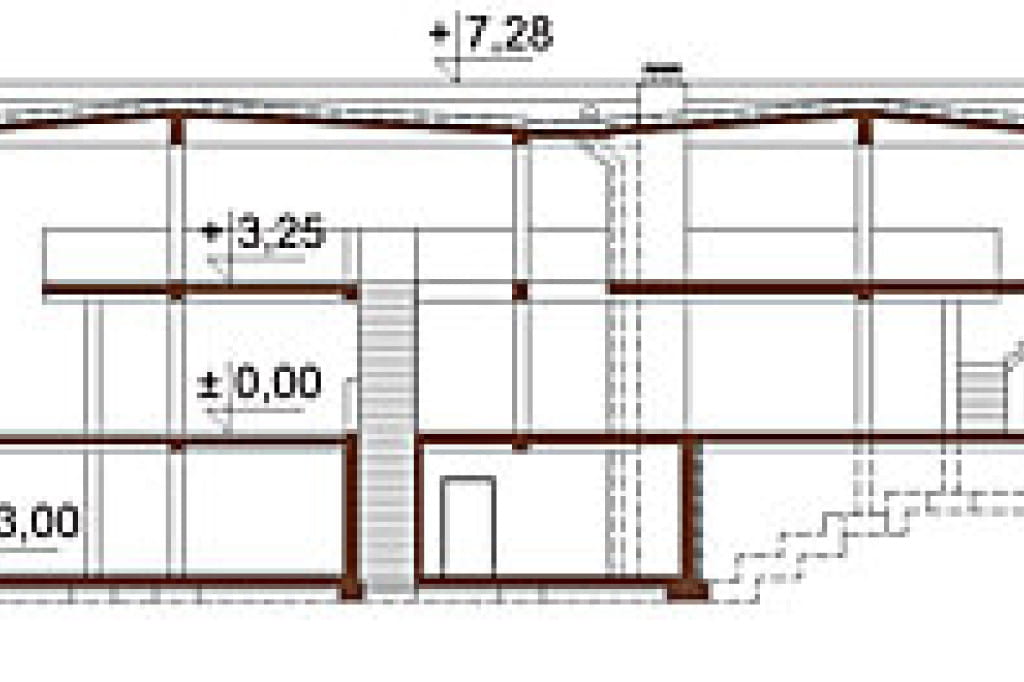

Przekrój

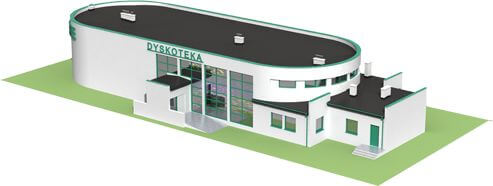

Model 3D

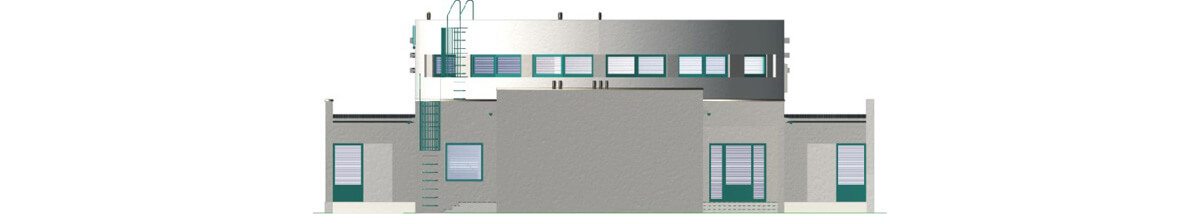

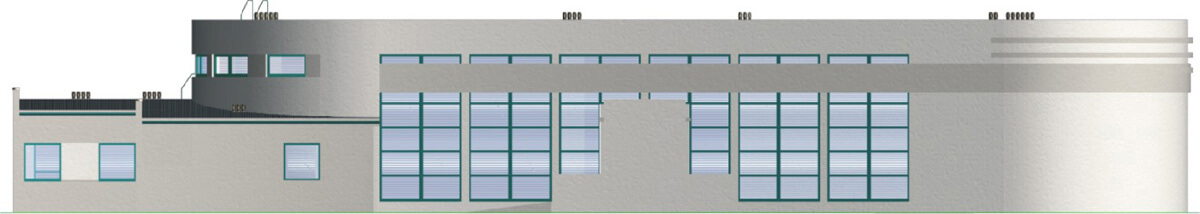

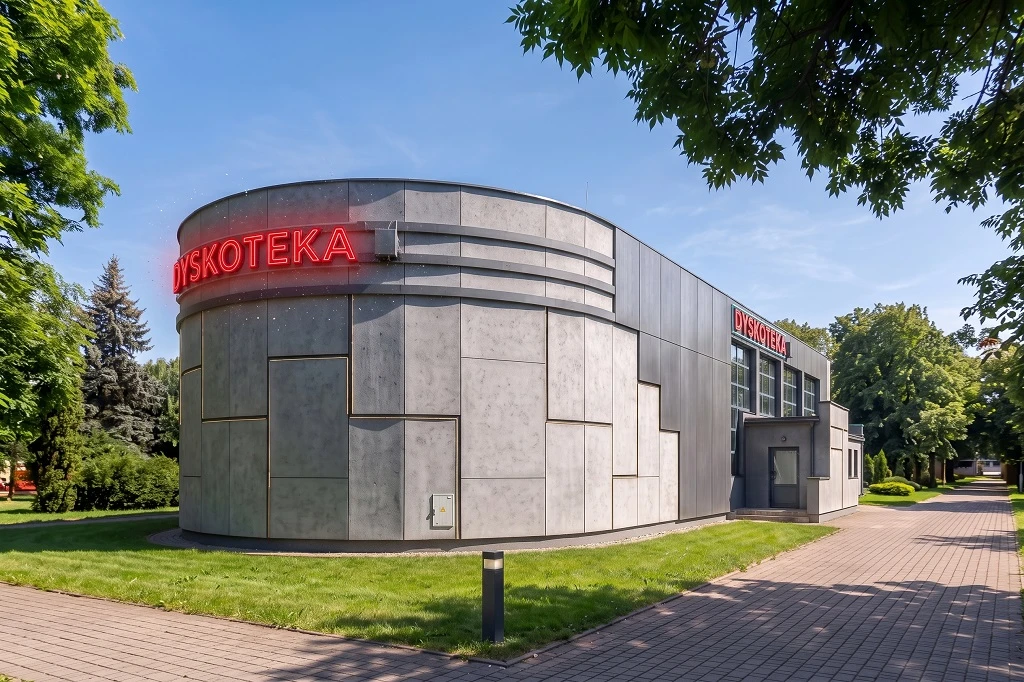

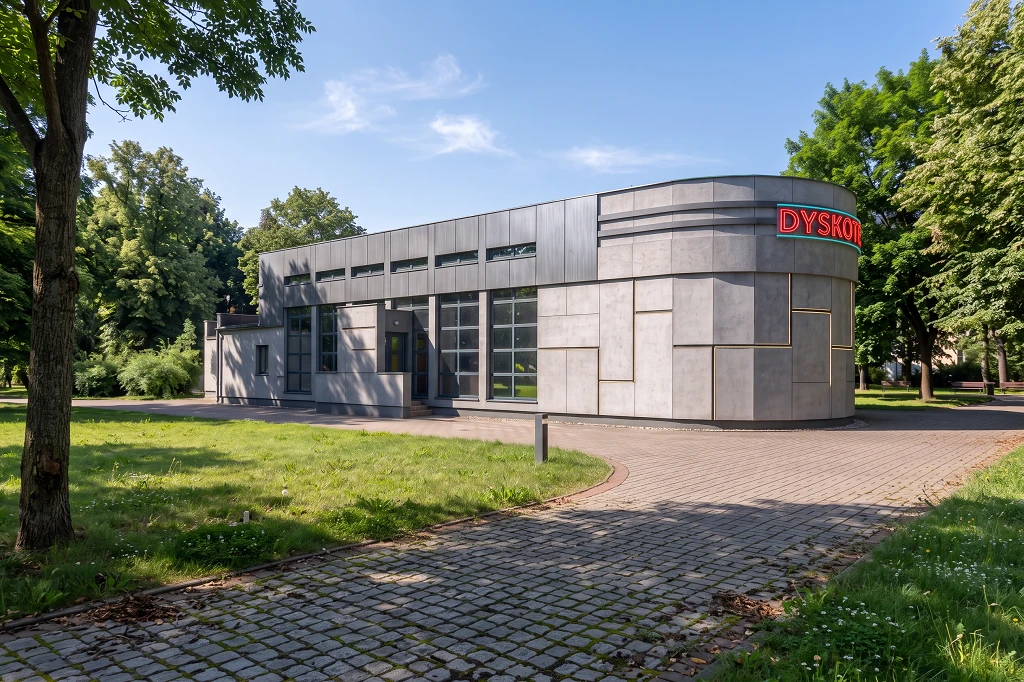

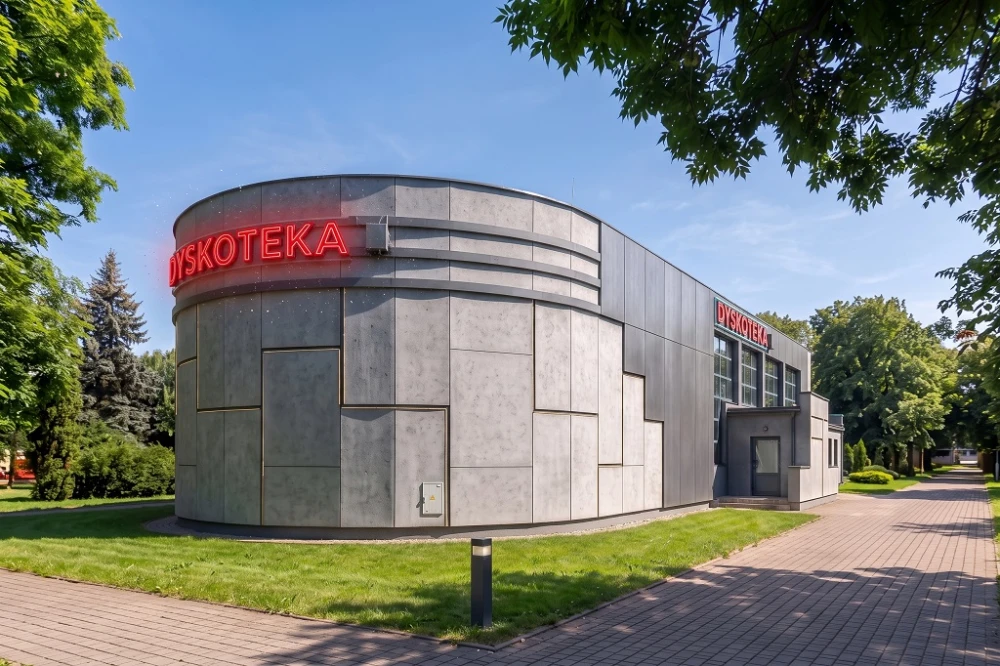

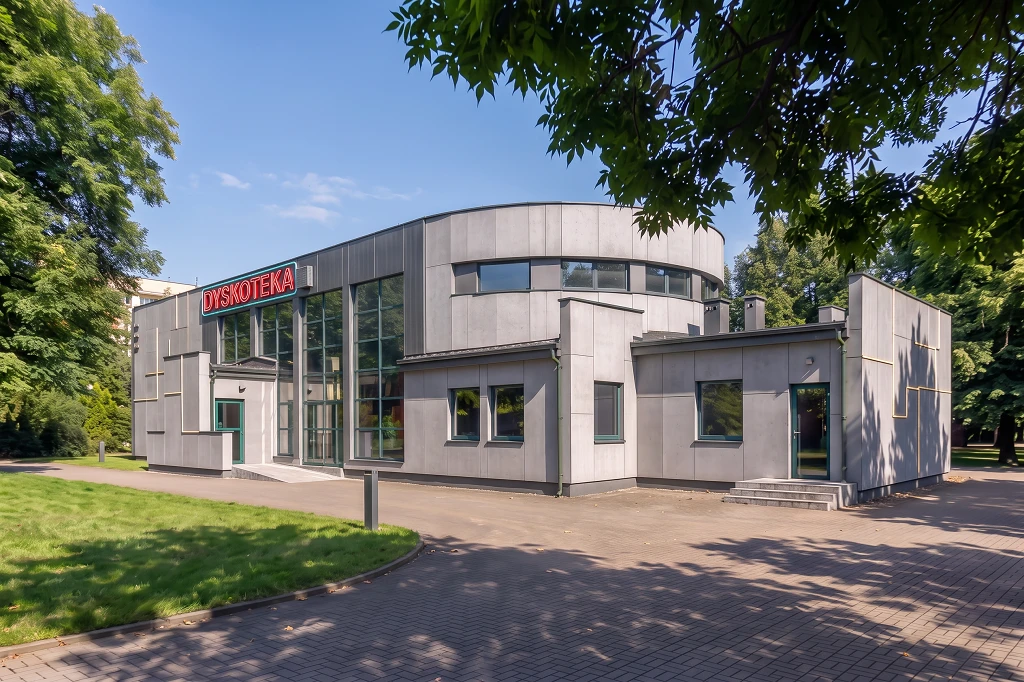

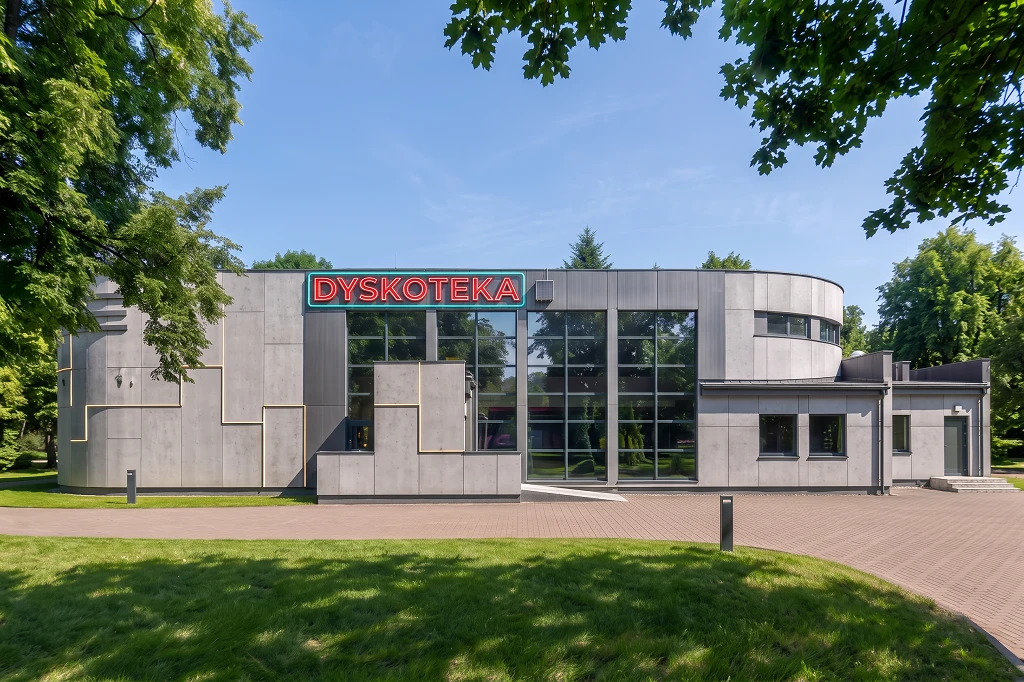

Elewacje
Informacje podstawowe
Budynek pełniący funkcję dyskoteki z zapleczem małej gastronomii K-10
parterowy z antresolą częściowo podpiwniczony.
Technologia: tradycyjna
Ściany zewnętrzne: silka 24 cm, styropian 20 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 5,5% .
Program: sala taneczna, sala barowa, zaplecze gastronomiczne, zaplecze administracyjne, węzły sanitarne, magazyny, kotłownia.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Michał Gnoiński, Michał Koprowski,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 25 - 30
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 727.50
- Powierzchnia użytkowa (m²) 1039.90
- Powierzchnia zabudowy (m²) 712.80
- Szerokość budynku/krótszy bok (m) 18.4
- Długość budynku/dłuższy bok (m) 47.22
- Wysokość budynku (m) 7.75
- Szerokość działki/krótszy bok (m) 28.00
- Kąt nachylenia dachu (°) 5,50%
- Rodzaj dachu płaski
- Piwnica częściowo podpiwniczony
- Garaż bez garażu
- Poddasze antresola
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 5348.20
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Liczba pomieszczeń 26
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
