Projekt budynku hostelu

Kod: K-135
Zadzwoń do nas!
PN - PT od 8 do 16: 508 037 512,
780 001 242, 12 414 35 06

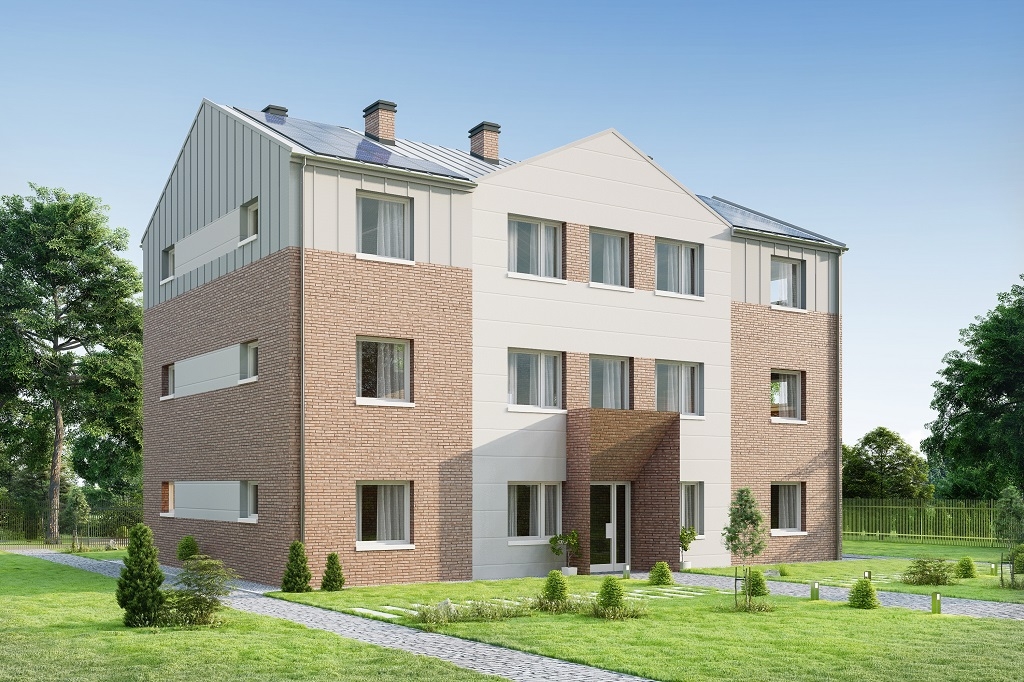

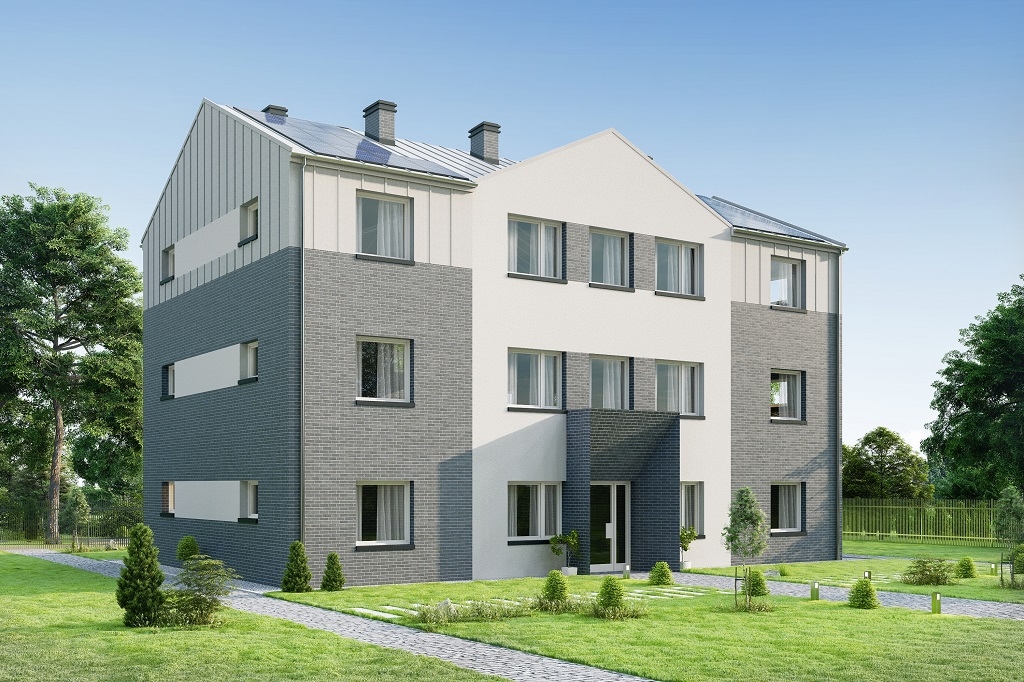

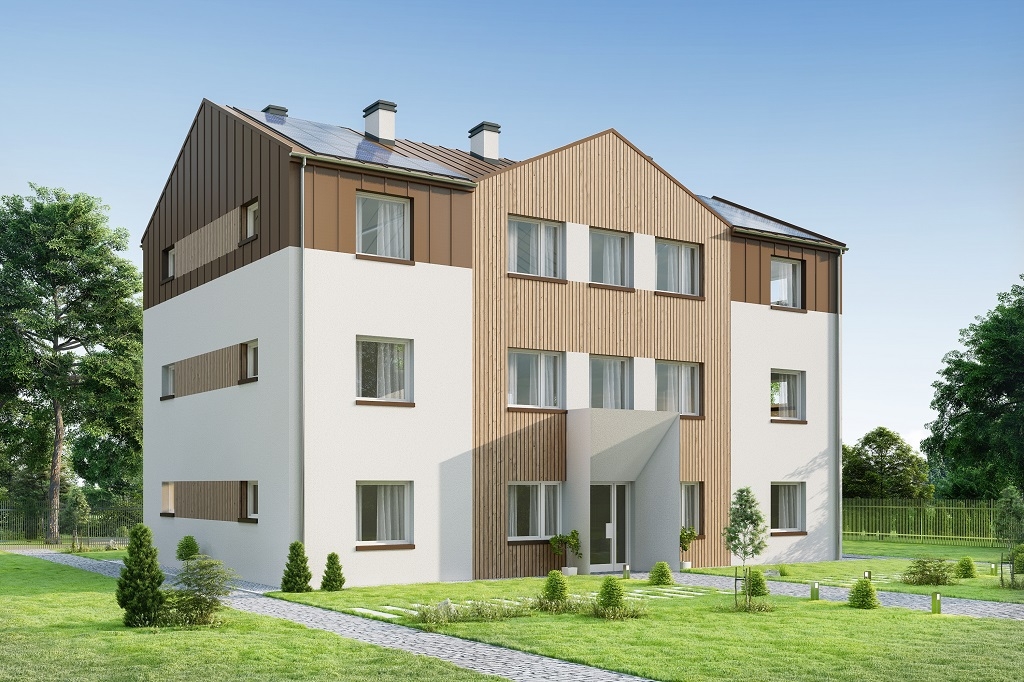

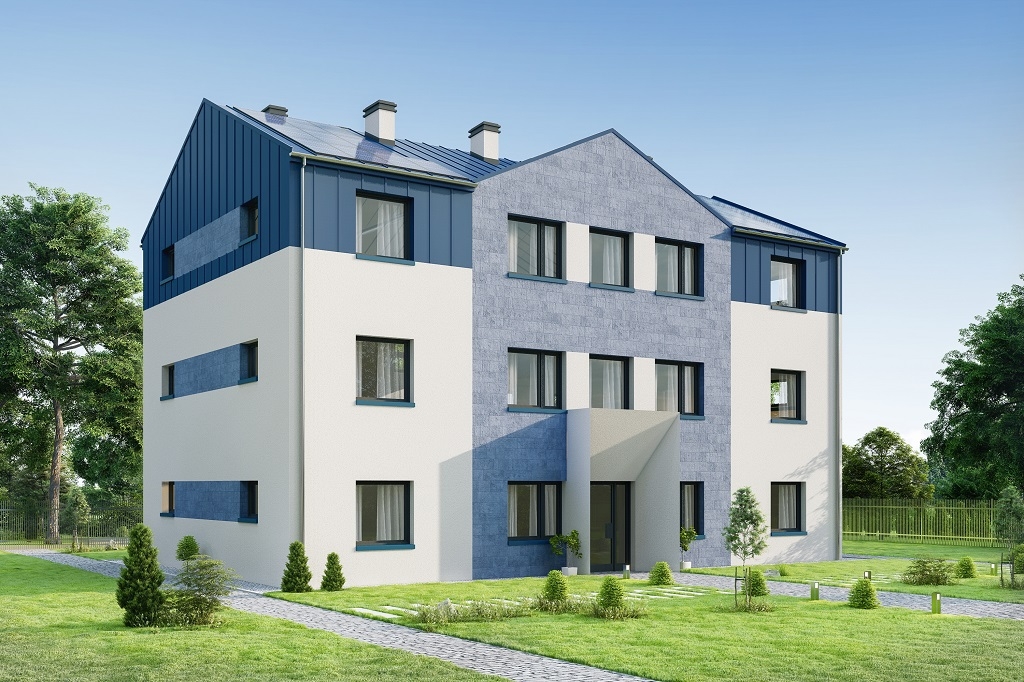

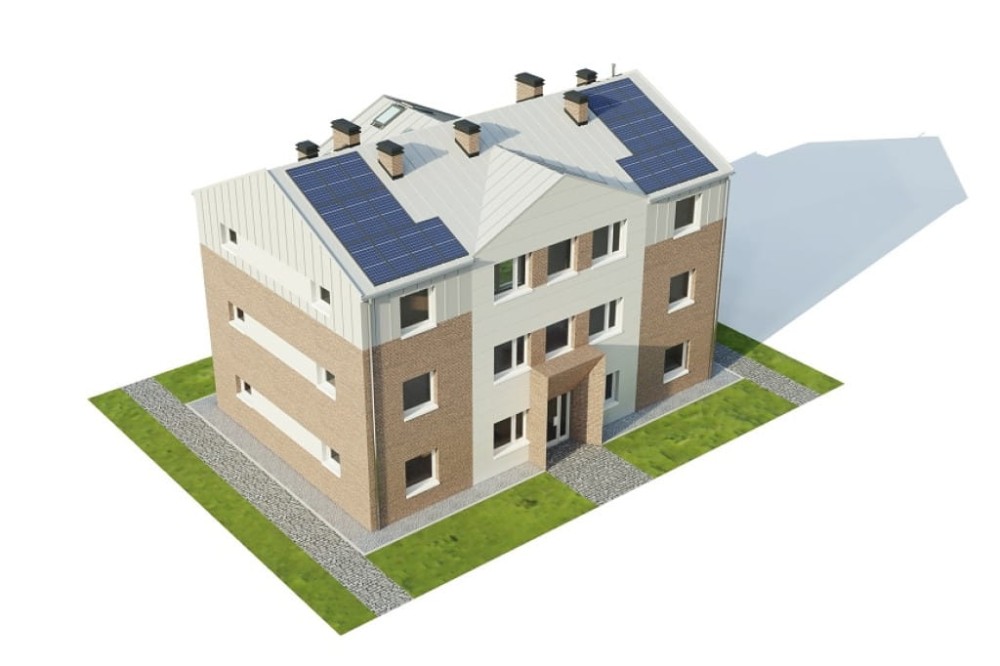

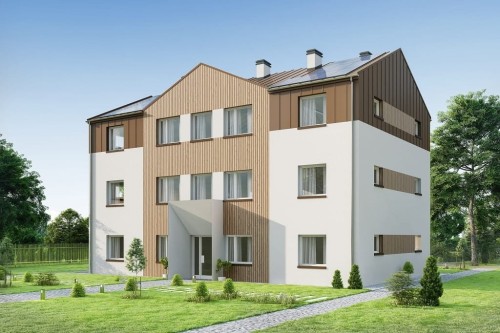

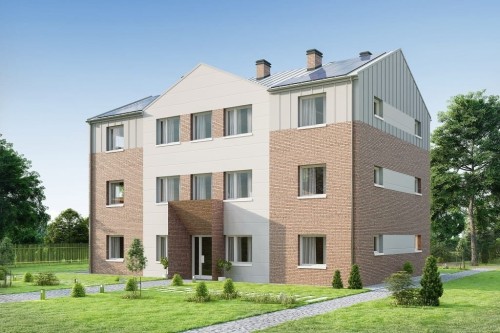

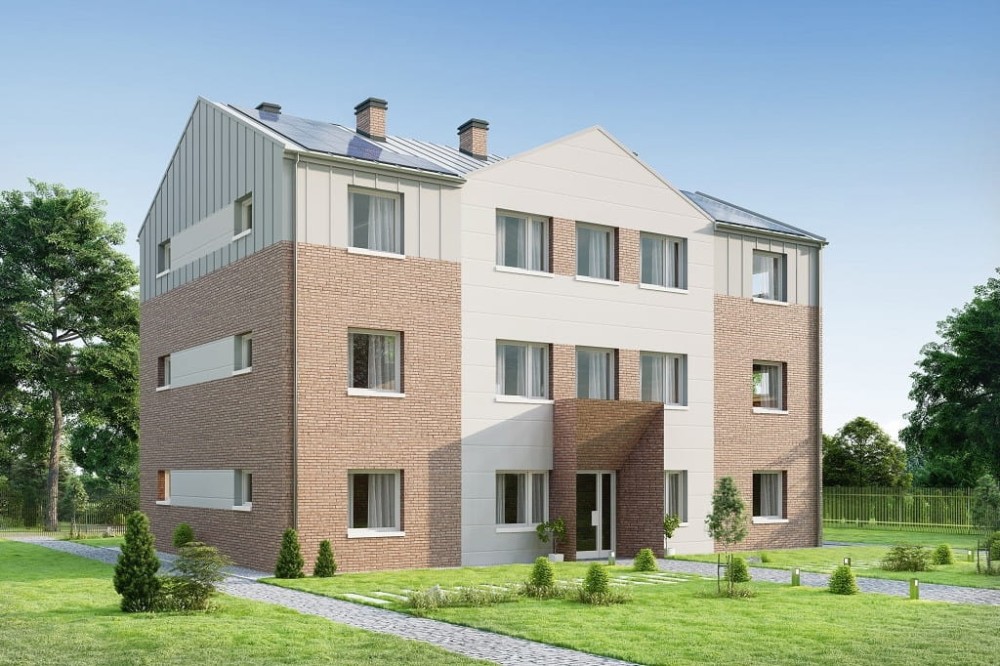

Model

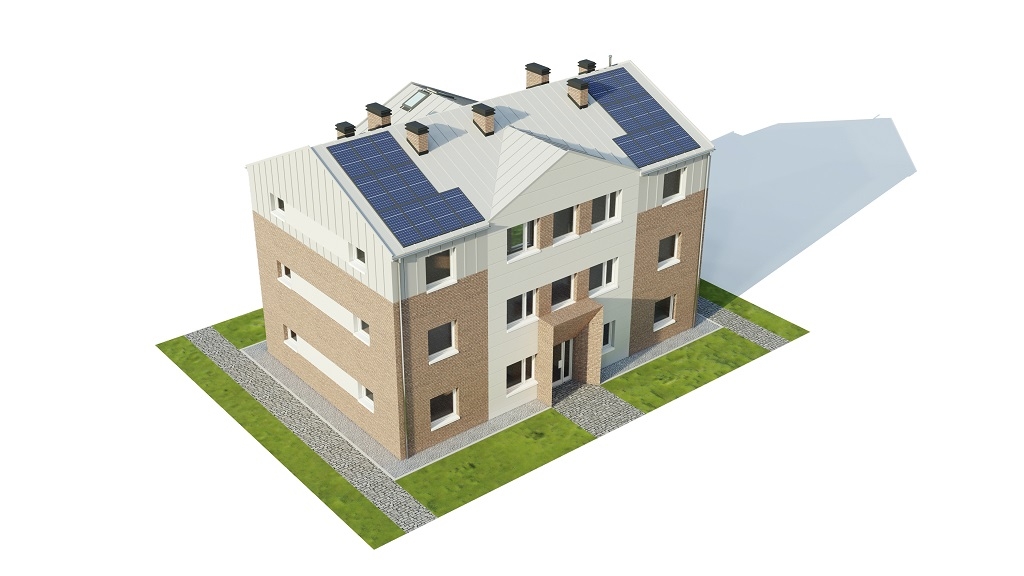

Projekt K-135 - model

Elewacje



Projekt K-135 - elewacja

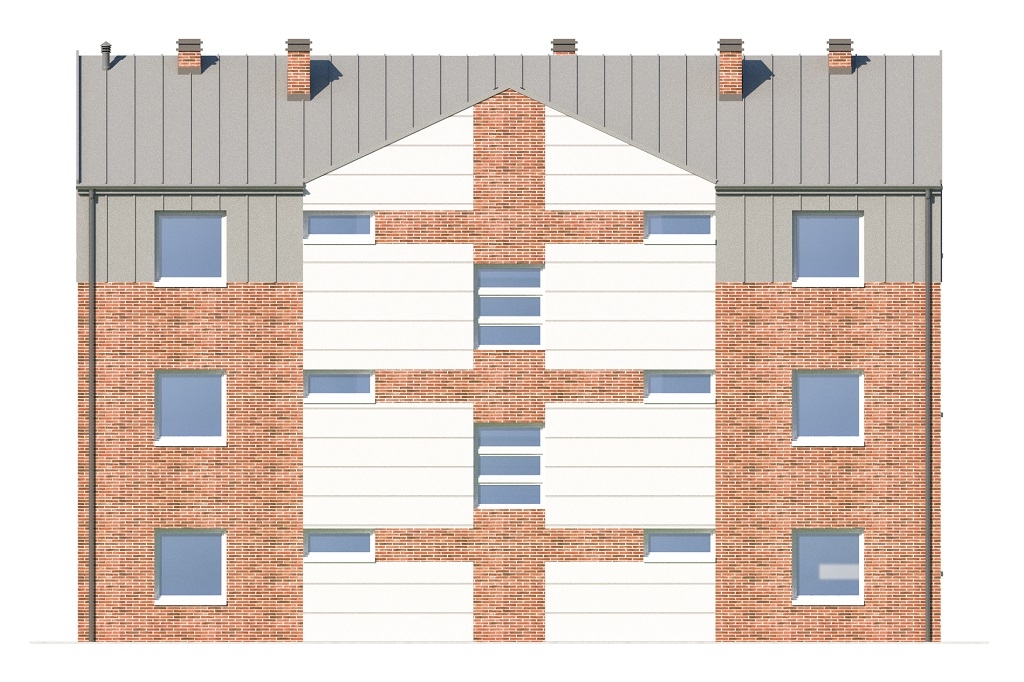

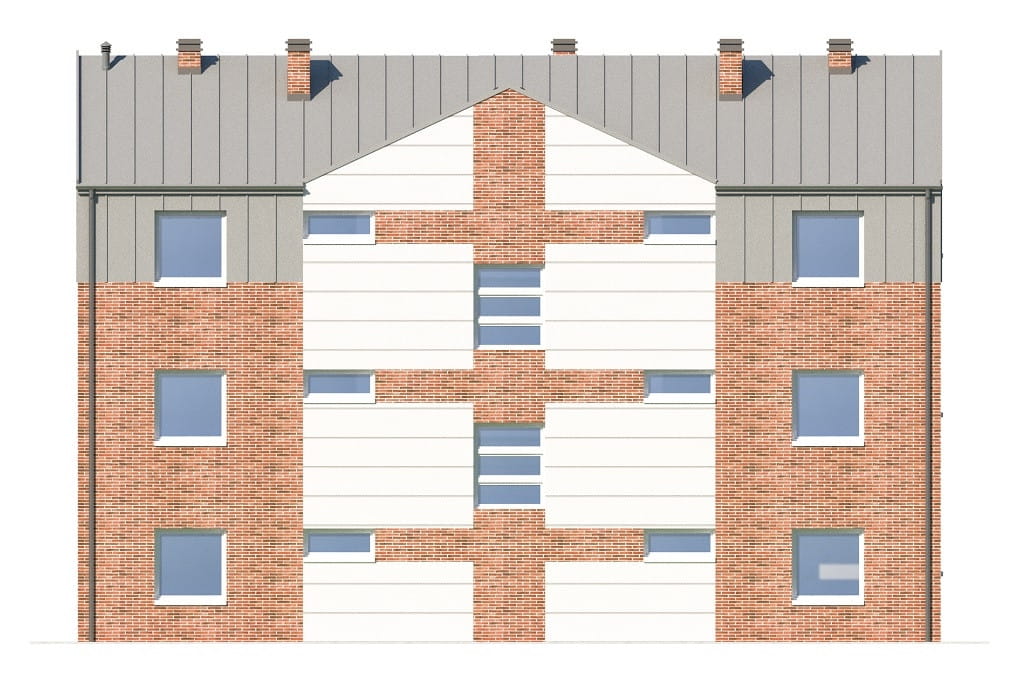

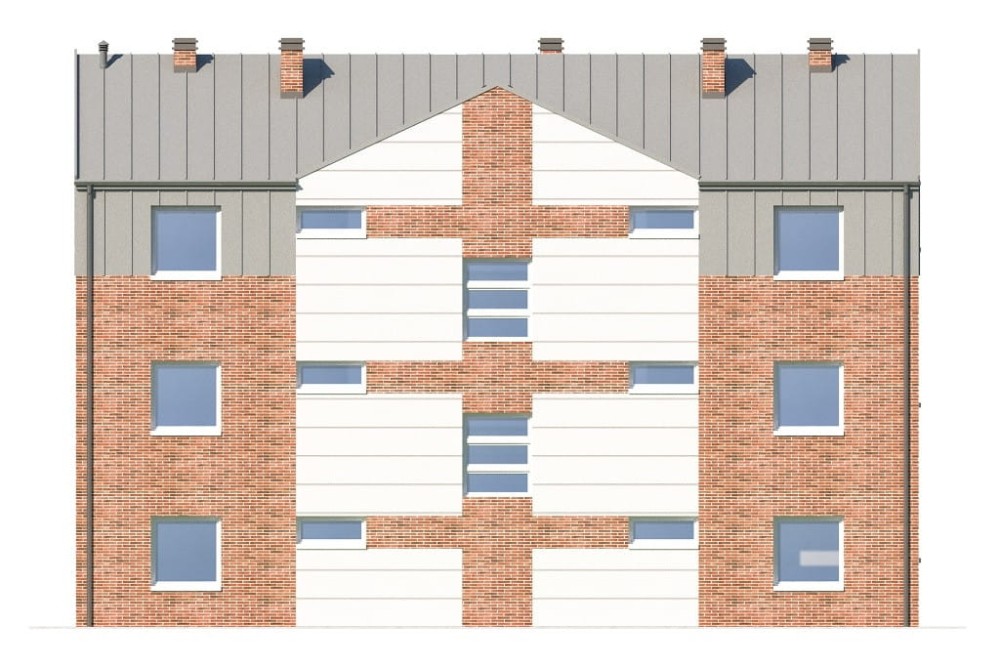

elewacja ogrodowa
Projekt K-135 - elewacja

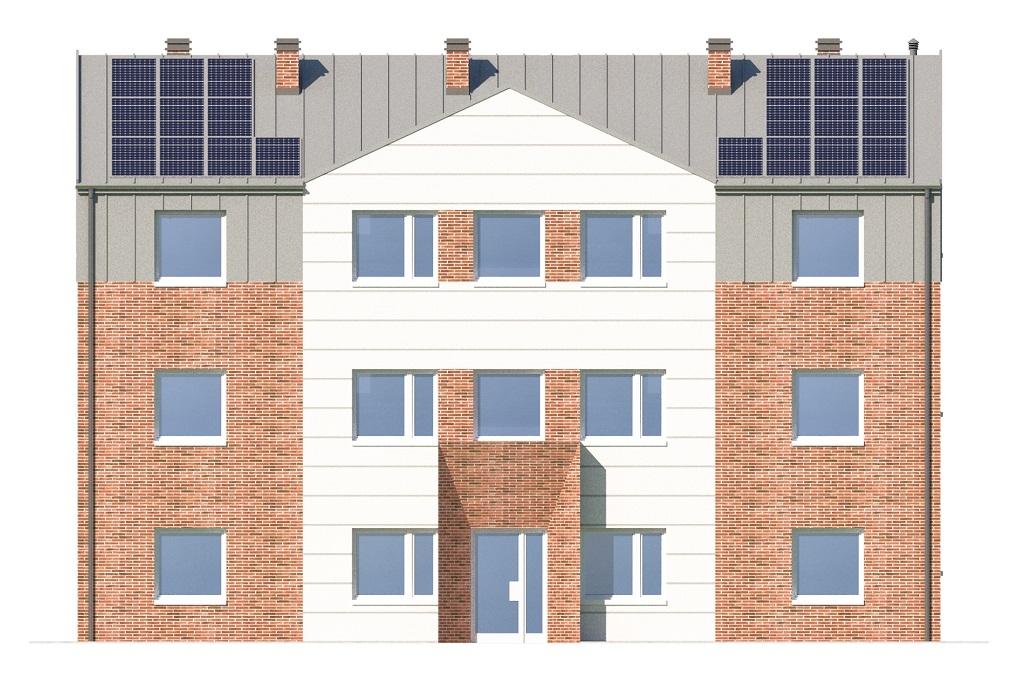

elewacja frontowa

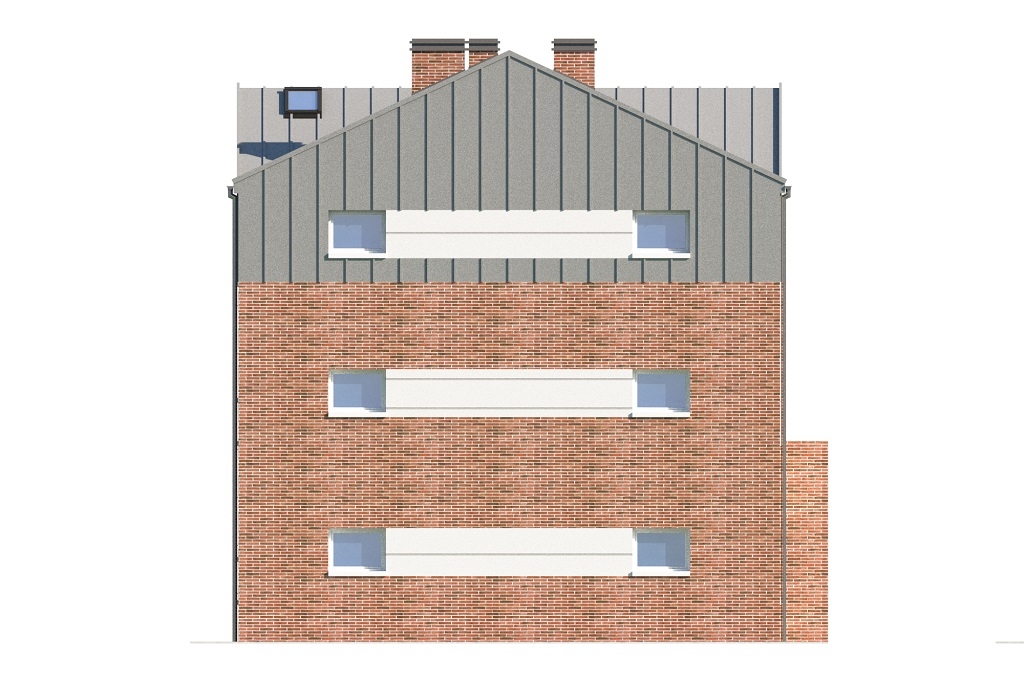

Projekt K-135 - elewacja

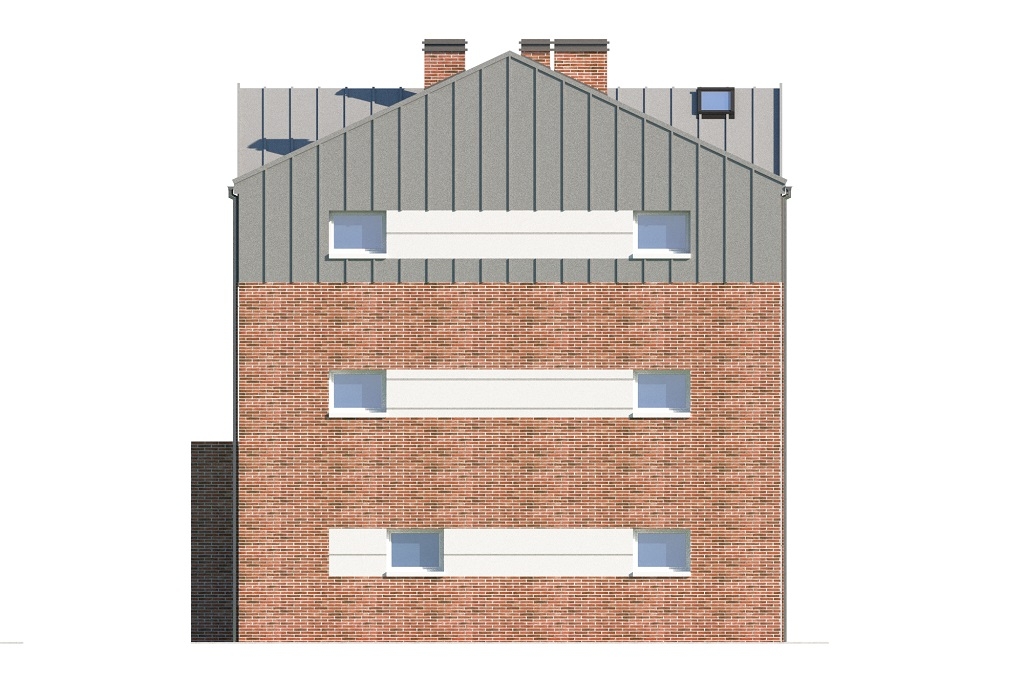

elewacja boczna
Projekt K-135 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

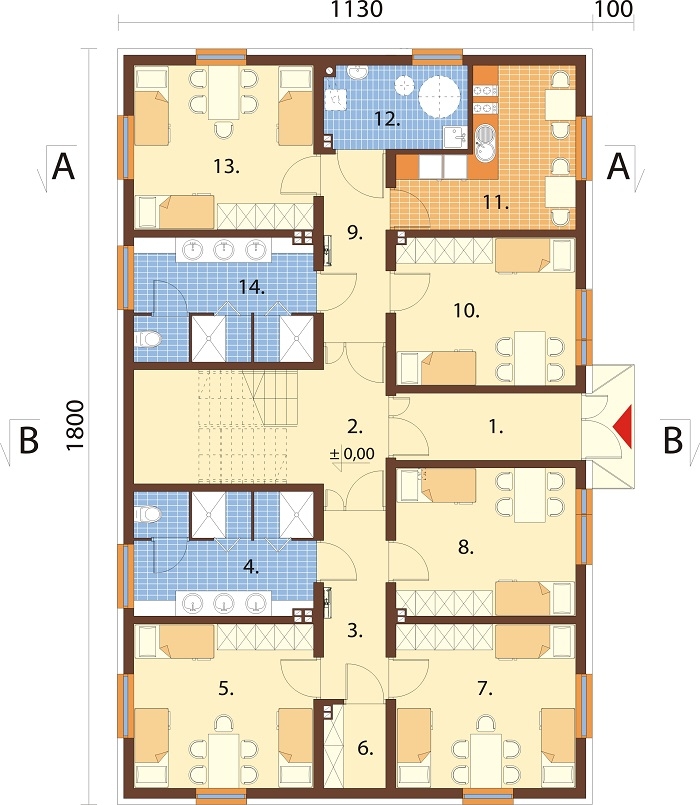

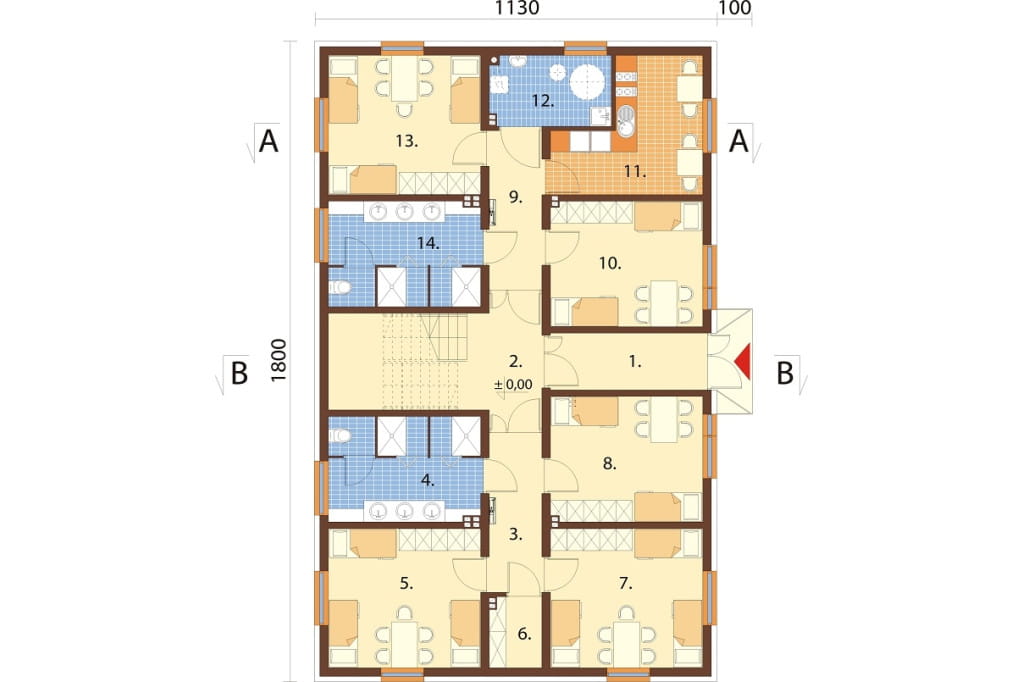

Rzut parteru



Projekt K-135 - rzut

PARTER: 156,68 m2

1. Wiatrołap 6,61 m2
2. Klatka schodowa 12,70/17,53 m2
3. Korytarz 6,40 m2
4. Łazienka 11,95 m2
5. Pokój 5 osobowy 16,45 m2
6. Pomieszczenie techniczne 2,74 m2
7. Pokój 5 osobowy 16,45 m2
8. Pokój 4 osobowy 14,76 m2
9. Korytarz 6,40 m2
10. Pokój 4 osobowy 14,76 m2
11. Kuchnia/jadalnia 12,57 m2
12. Kotłownia 6,49 m2
13. Pokój 5 osobowy 16,45 m2
14. Łazienka 11,95 m2

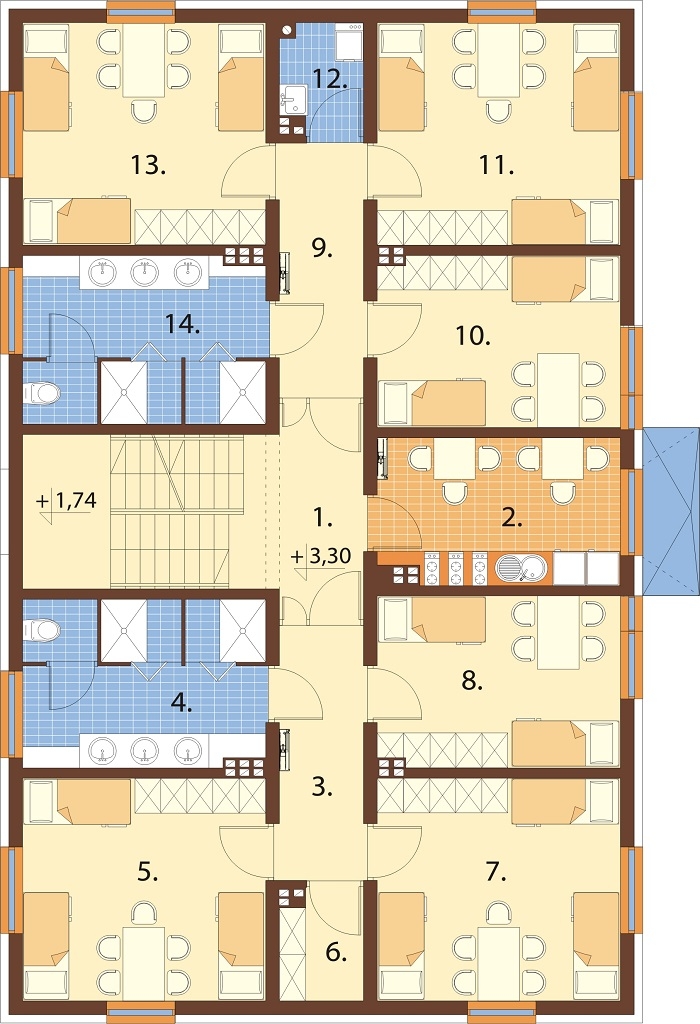

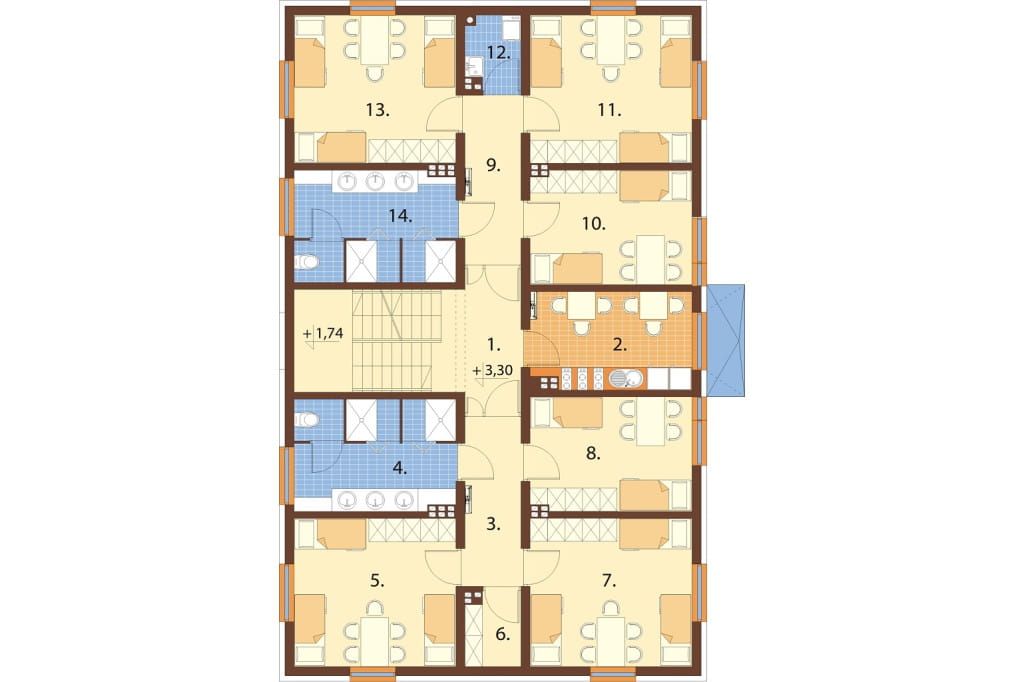

Rzut I piętra



Projekt K-135 - rzut

I PIĘTRO: 160,92 m2

1. Klatka schodowa 17,53 m2
2. Kuchnia/jadalnia 10,60 m2
3. Korytarz 6,40 m2
4. Łazienka 11,90 m2
5. Pokój 5 osobowy 16,45 m2
6. Magazyn bielizny czystej 2,65 m2
7. Pokój 5 osobowy 16,45 m2
8. Pokój 4 osobowy 12,58 m2
9. Korytarz 6,40 m2
10. Pokój 4 osobowy 12,58 m2
11. Pokój 5 osobowy 16,45 m2
12. Pomieszczenie gosp. 2,58 m2
13. Pokój 5 osobowy 16,45 m2
14. Łazienka 11,90 m2

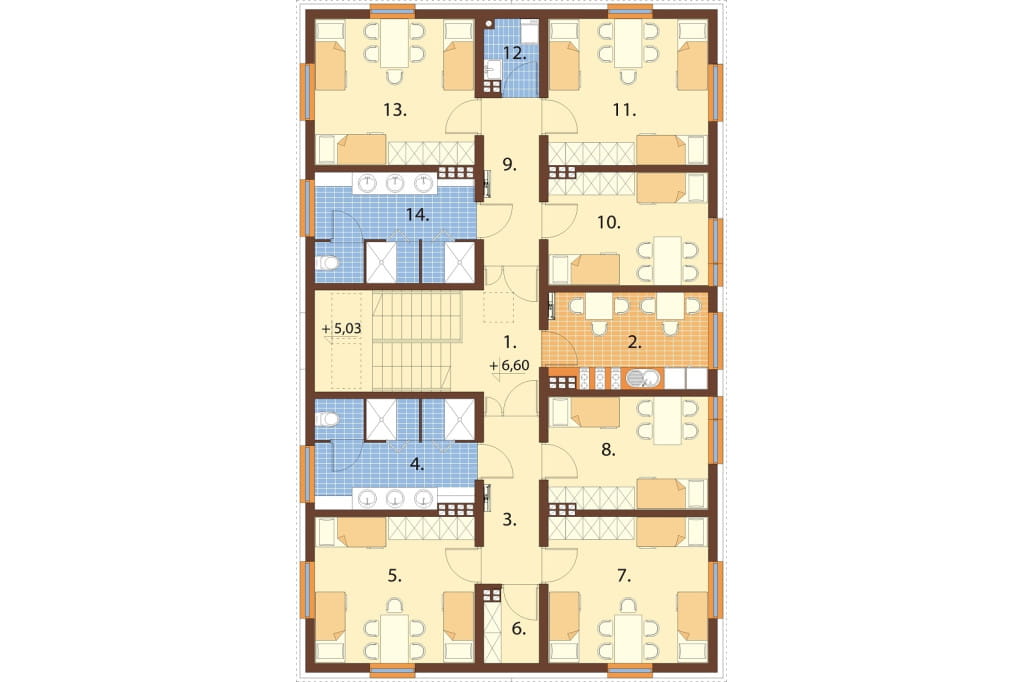

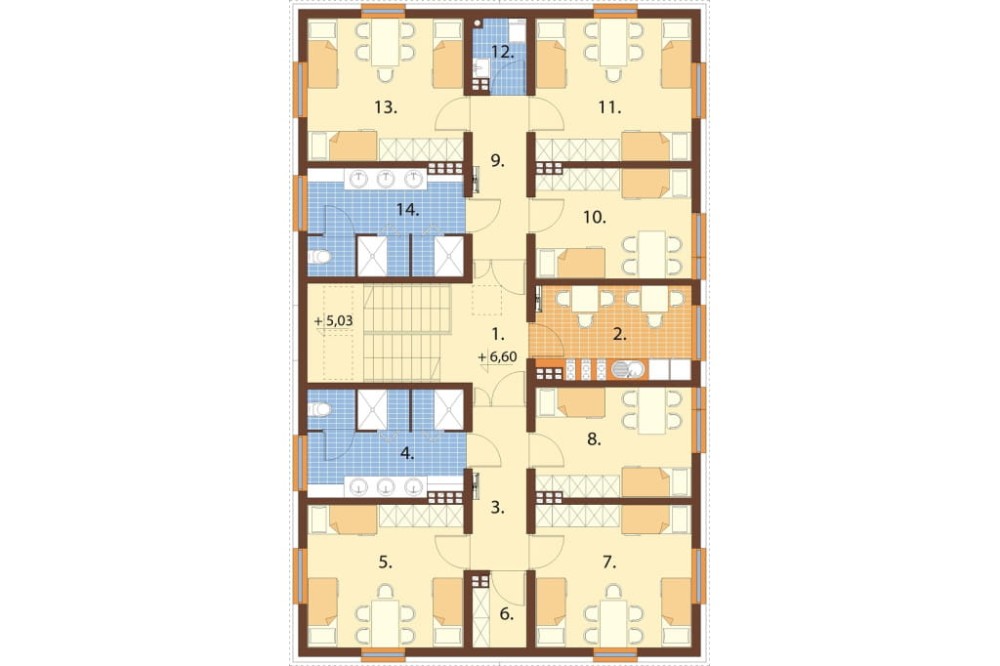

Rzut II piętra



Projekt K-135 - rzut

II PIĘTRO: 157,52 m2

1. Klatka schodowa 14,29 m2
2. Kuchnia/jadalnia 10,60 m2
3. Korytarz 6,40 m2
4. Łazienka 11,86 m2
5. Pokój 5 osobowy 16,45 m2
6. Magazyn bielizny brudnej 2,65 m2
7. Pokój 5 osobowy 16,45 m2
8. Pokój 4 osobowy 12,54 m2
9. Korytarz 6,40 m2
10. Pokój 4 osobowy 12,54 m2
11. Pokój 5 osobowy 16,45 m2
12. Pomieszczenie gosp. 2,58 m2
13. Pokój 5 osobowy 16,45 m2
14. Łazienka 11,86 m2

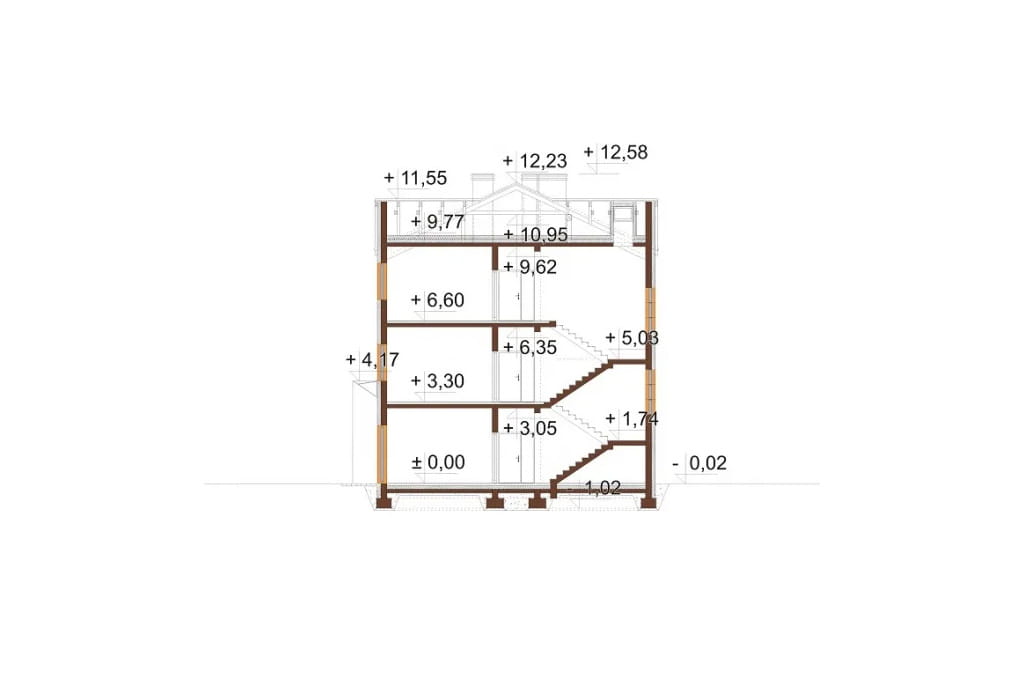

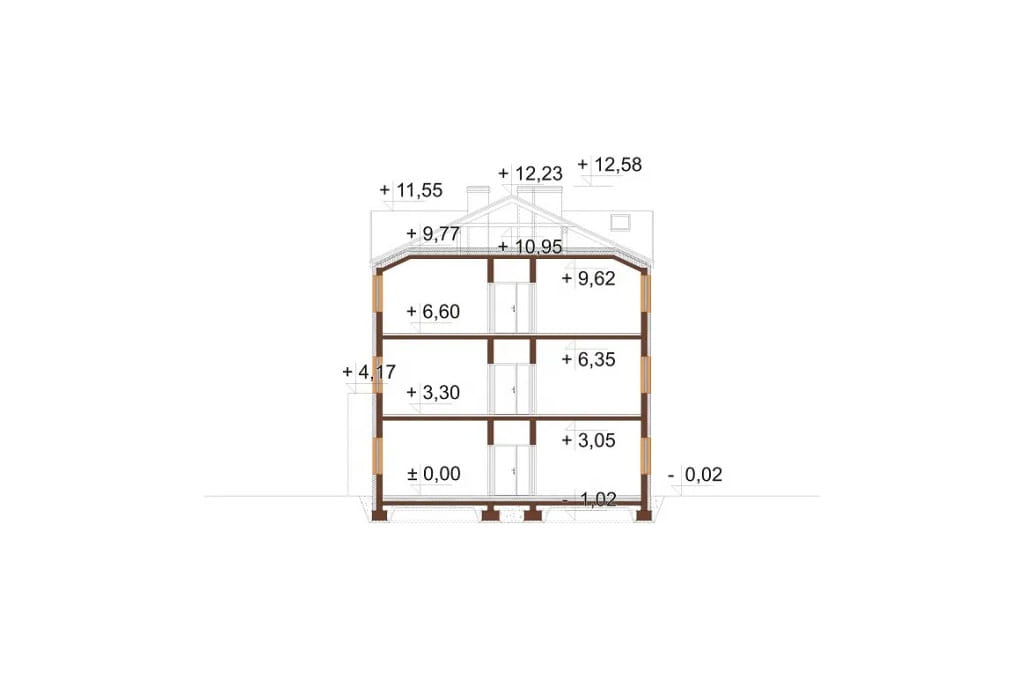

Przekrój



Projekt K-135 - przekrój Projekt K-135 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku hostelu K-135
Obiekt posiada 3 kondygnacje (parter, I piętro, II piętro).
Obiekt będzie służył jako budynek hastelu (kwatery pracowniczej - mieszkanie pracownicze na wynajem) z 17 pokojami 4 i 5 osobowymi. Nie przewiduje się przyjmowanie osób z zewnątrz poza pracownikami firmy. Kuchnie z jadalnią na każdym piętrze są przeznaczone do samodzielnego użytkowania przez mieszkańców obiektu.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki silka 24 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 25°
Ogrzewanie: kocioł na gaz ziemny
Wentylacja: grawitacyjna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 240,81 m2
Program:
Parter:
wiatrołap, klatka schodowa, korytarz, kuchnia z jadalnią, 2 łazienki, kotłownia, pomieszczenie techniczne, 2 pokoje 4 osobowe, 3 pokoje 5 osobowe
I piętro: klatka schodowa, korytarz, pomieszczenie gospodarcze, magazyn bielizny czystej, 2 pokoje 4 osobowe, 4 pokoje 5 osobowe, kuchnia z jadalnią, 2 łazienki
II piętro: klatka schodowa, korytarz, pomieszczenie gospodarcze, magazyn bielizny brudnej, 2 pokoje 4 osobowe, 4 pokoje 5 osobowe, kuchnia z jadalnią, 2 łazienki

Powierzchnia zabudowy: 203.40 m²
Powierzchnia użytkowa: 475.12 m²
Kubatura: 2308.32 m³
Szerokość działki: 19.30 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 42
Kąt nachylenia dachu: 25°
Ilość pokoi: 17
Pokój na parterze: Tak
Wysokość budynku: 12,25 m
Rodzaj ogrzewania: kocioł na gaz ziemny
Wskaźnik energii pierwotnej: 51,15 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., technologia kotłowni na gaz ziemny, instalacja solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, piętrowe, komercyjne, projekt hotelu, projekt motelu, projekt budynku handlowo-usługowego, projekt budynku usługowego, hotel, pensjonat, projekt pensjonatu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 4 500 PLN 12 000 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
