Projekt domu

BUDYNEK WIELORODZINNY
Kod: DM-6748
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 2 000 PLN
KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 613.34 m²



zobacz realizacje naszych projektów

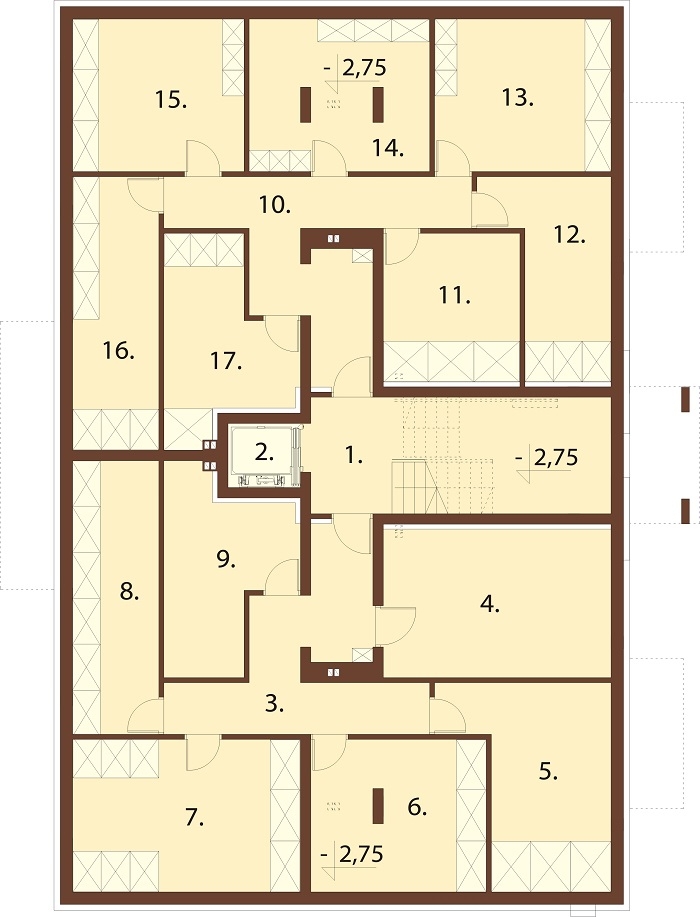

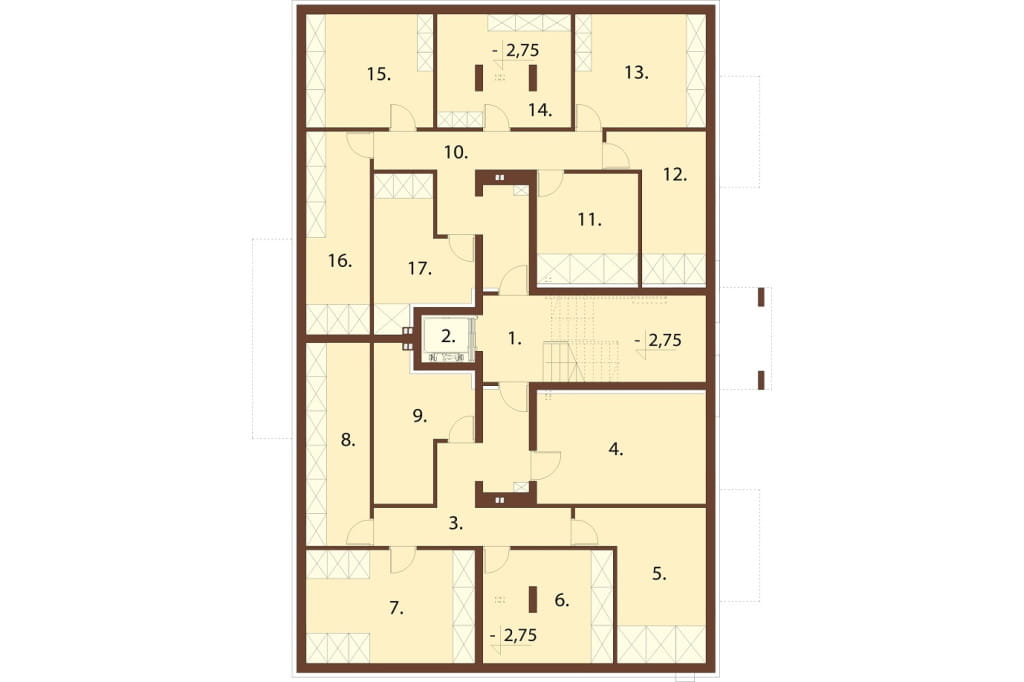

Rzut piwnicy



Projekt domu DM-6748 - rzut

PIWNICA: 235,64 / 245,34 m2

1. Klatka schodowa 10,3 / 20,0 m2
2. Szyb windy 2,58 m2

Pomieszczenie gospodarcze:
3. Korytarz 15,46 m2
4. Wymiennikownia 19,49 m2
5. Komórka lokatorska 1 15,96 m2
6. Komórka lokatorska 2 15,33 m2
7. Komórka lokatorska 3 19,92 m2
8. Komórka lokatorska 4 13,41 m2
9. Komórka lokatorska 5 11,93 m2

Pomieszczenie gospodarcze:
10. Korytarz 16,69 m2
11. Komórka lokatorska 1 11,63 m2
12. Komórka lokatorska 2 11,48 m2
13. Komórka lokatorska 3 15,40 m2
14. Komórka lokatorska 4 15,76 m2
15. Komórka lokatorska 5 14,96 m2
16.  Komórka lokatorska 6 13,41 m2
17.  Komórka lokatorska 7 11,93 m2

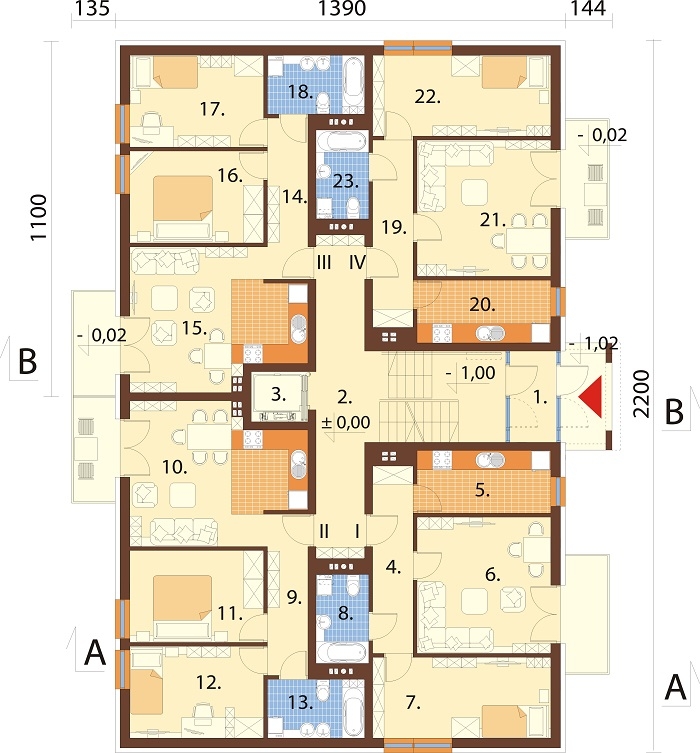

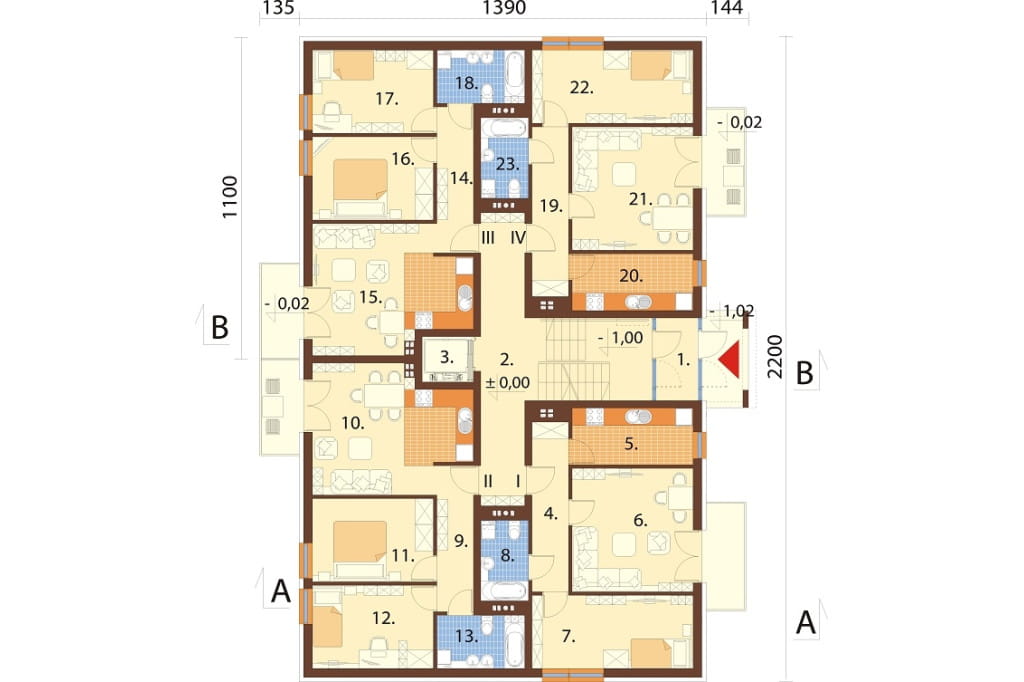

Rzut parteru



Projekt domu DM-6748 - rzut

PARTER: 239,54 m2

1. Wiatrołap 3,91 m2
2. Korytarz + kl. schod. 26,65 m2
3. Szyb windy

Lokal mieszkalny nr 1 49,5 m2:
4. Hall 6,95 m2
5. Kuchnia 7,77 m2
6. Pokój dzienny 17,05 m2
7. Pokój 13,43 m2
8. Łazienka 4,30 m2

Lokal mieszkalny nr 2 54,99 m2:
9. Hall 5,97 m2
10. Pokój dzienny+aneks kuch.20,86 m2
11. Pokój 11,45 m2
12. Pokój 11,45
13. Łazienka 5,26 m2

Lokal mieszkalna nr 3 54,99 m2:
14. Hall 5,97 m2
15. Pokój dzienny+aneks kuch.20,86 m2
16. Pokój 11,45 m2
17. Pokój 11,45 m2
18. Łazienka 5,26 m2

Lokal mieszkalnu nr 4 49,5 m2:
19. Hal 6,95 m2
20. Kuchnia 7,77 m2
21. Pokój dzienny 17,05 m2
22. Pokój 13,43 m2
23. Łazienka 4,30 m2

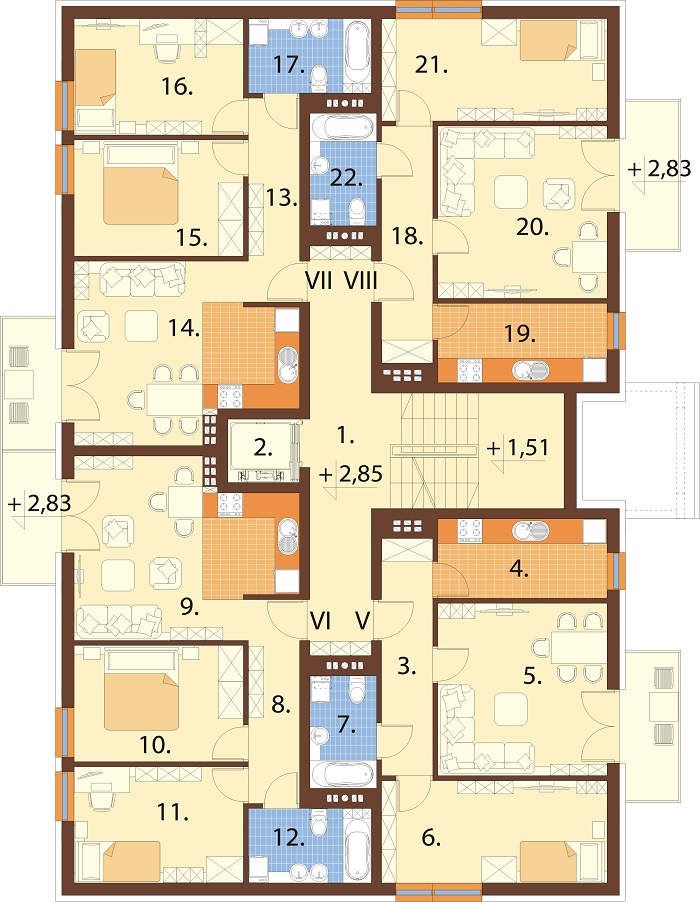

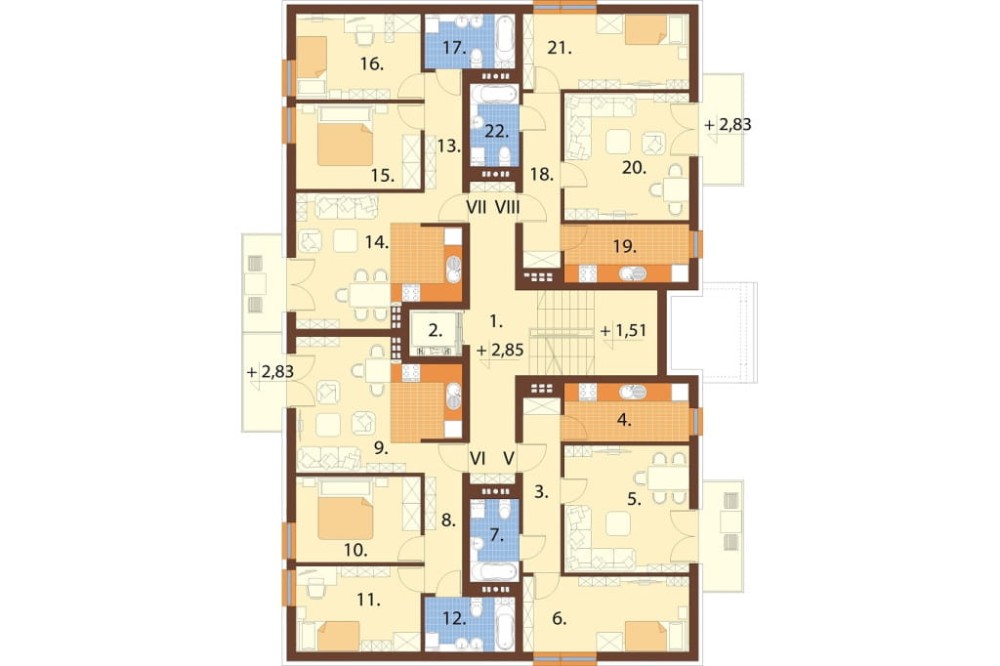

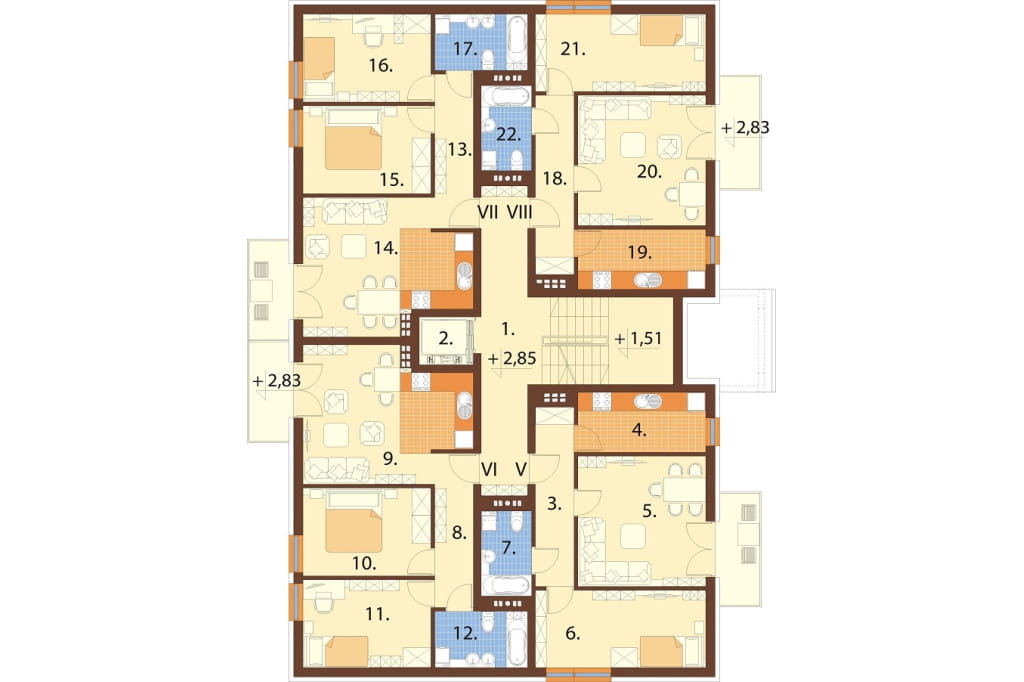

Rzut I piętra



Projekt domu DM-6748 - rzut

I PIĘTRO: 236,38 m2

1. Korytarz + kl. schod. 27,60 m2
2. Szyb windy

Lokal mieszkalny nr 5 49,5 m2:
3. Hall 6,95 m2
4. Kuchnia 7,77 m2
5. Pokój dzienny 17,05 m2
6. Pokój 13,43 m2
7. Łazienka 4,30 m2

Lokal mieszkalny nr 6 54,89 m2:
8. Hall 5,97 m2
9. Pokój dzienny+aneks kuch.20,76 m2
10. Pokój 11,45 m2
11. Pokój 11,45 m2
12. Łazienka 5,26 m2

Lokal mieszkalny nr 7 54,89 m2:
13. Hall 5,97 m2
14. Pokój dzienny+aneks kuch.20,76 m2
15. Pokój 11,45 m2
16. Pokój 11,45 m2
17. Łazienka 5,26 m2

Lokal mieszkalny nr 8 49,5 m2:
18. Hall 6,95 m2
19. Kuchnia 7,77 m2
20. Pokój dzienny 17,05 m2
21. Pokój 13,43 m2
22. Łazienka 4,30 m2

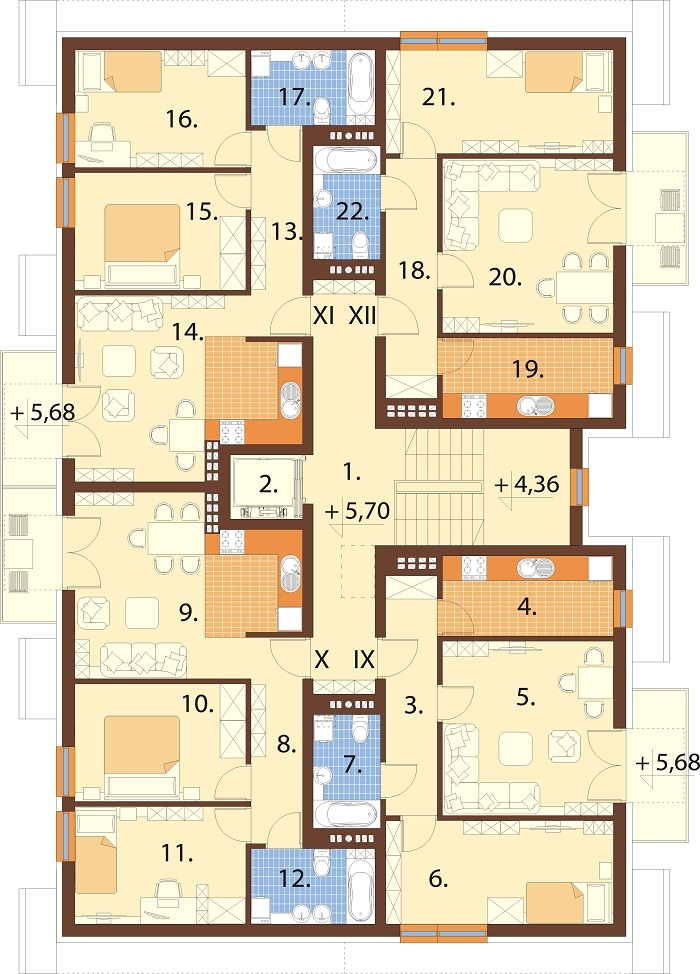

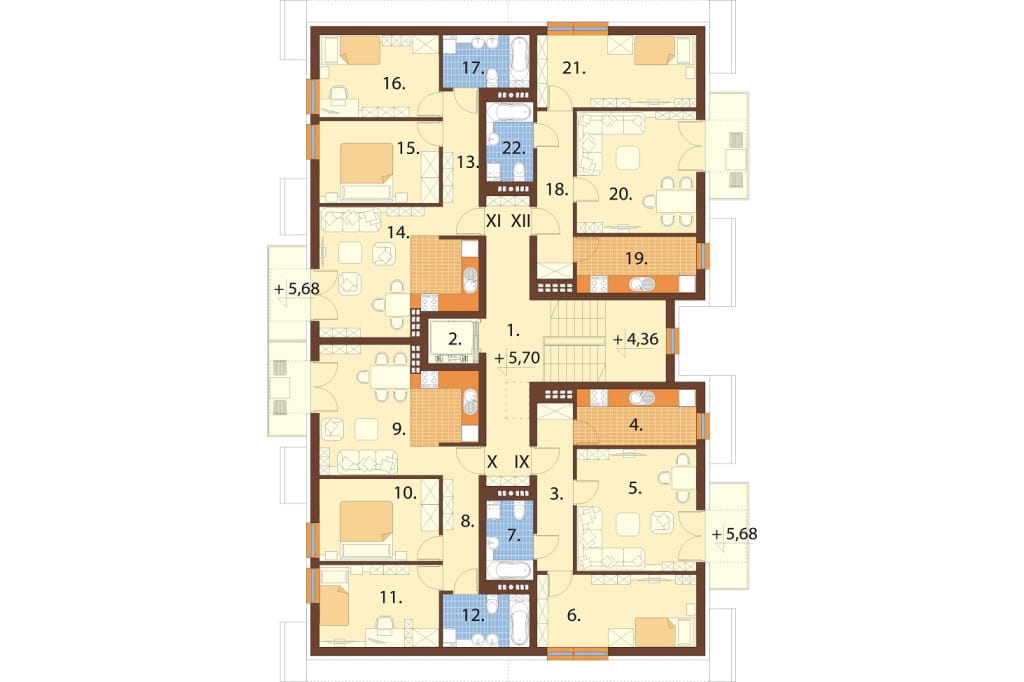

Rzut poddasza



Projekt domu DM-6748 - rzut

PODDASZE: 219,99 / 233,03 m2

1. Korytarz + klatka schodowa 24,41 m2
2. Szyb windy

Lokal mieszkalny nr 5_45,69 / 49,5 m2:
3. Hall 6,95 m2
4. Kuchnia 5,81 / 7,77 m2
5. Pokój dzienny 16,55 / 17,05 m2
6. Pokój 12,08 / 13,43 m2
7. Łazienka 4,30 m2

Lokal mieszkalny nr 6_52,1 / 54,81 m2:
8. Hall 5,97 m2
9. Pokój dzienny+an.kuch.19,69 / 20,68 m2
10. Pokój 10,59 / 11,45 m2
11. Pokój 10,59 / 11,45 m2
12. Łazienka 5,26 m2

Lokal mieszkalny nr 7_52,1 / 54,81 m2​:
13. Hall 5,97 m2
14. Pokój dzienny+an.kuch.19,69/20,68 m2
15. Pokój 10,59 / 11,45 m2
16. Pokój 10,59 / 11,45 m2
17. Łazienka 5,26 m2

Lokal mieszkalny nr 8_45,69 / 49,5 m2​:
18. Hall 6,95 m2
19. Kuchnia 5,81 / 7,77 m2
20. Pokój dzienny 16,55 / 17,05 m2
21. Pokój 12,08 / 13,43 m2
22. Łazienka 4,30 m2

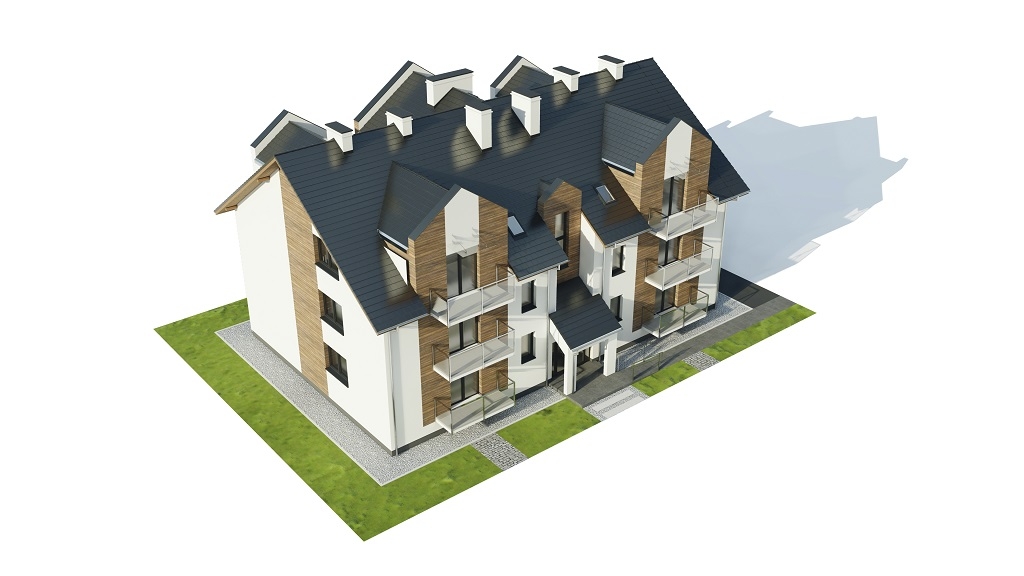

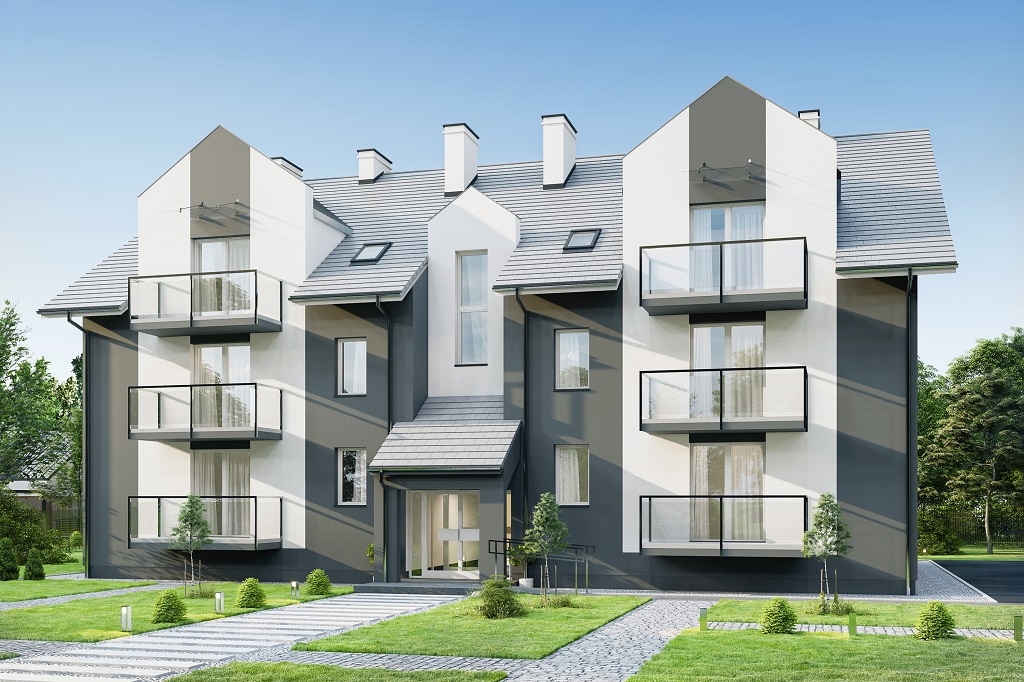

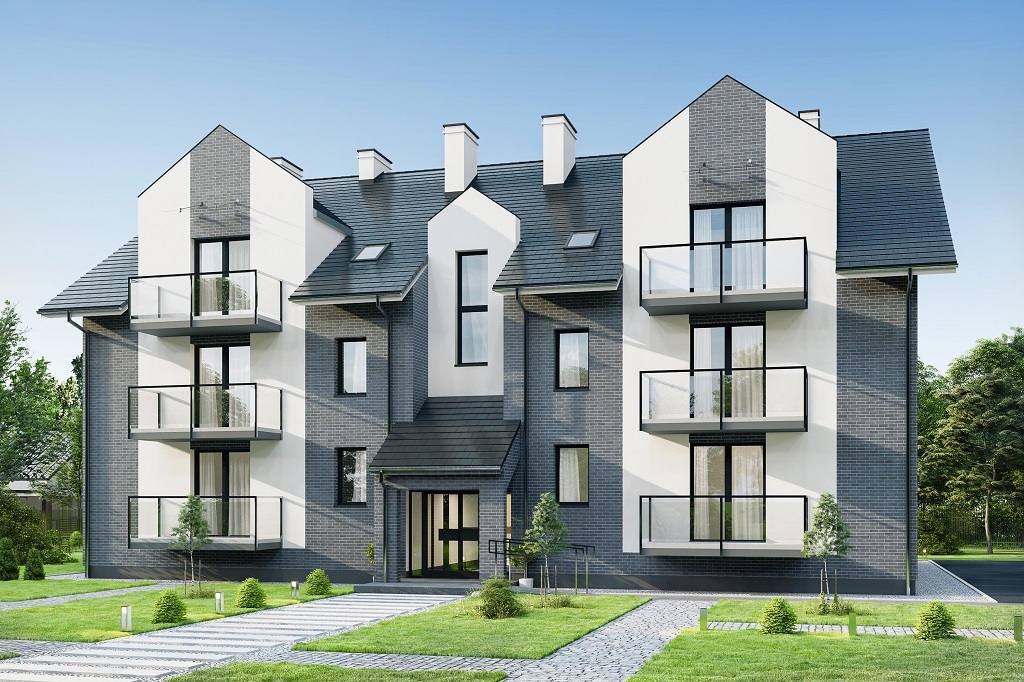

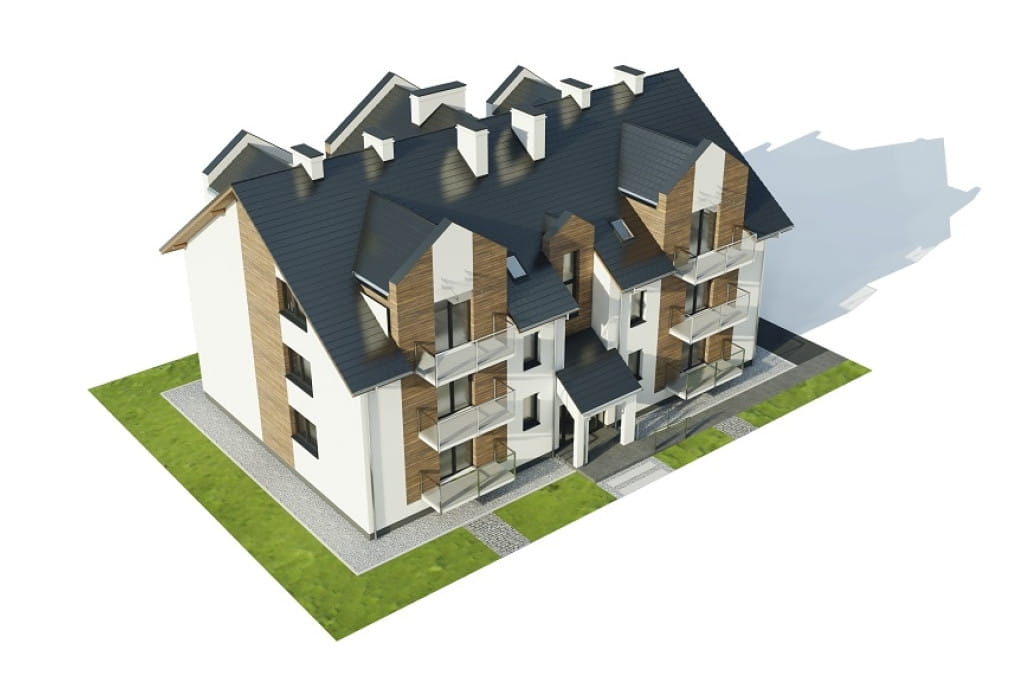

Model



Projekt domu DM-6748 - model

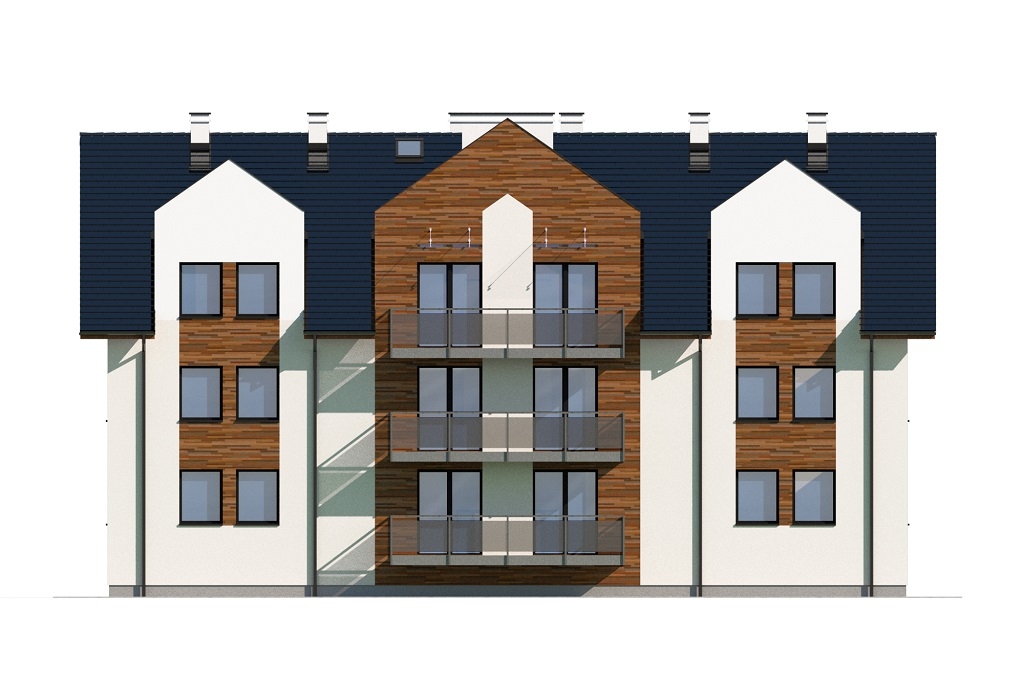

Elewacje



Projekt domu DM-6748 - elewacja
elewacja ogrodowa
Projekt domu DM-6748 - elewacja

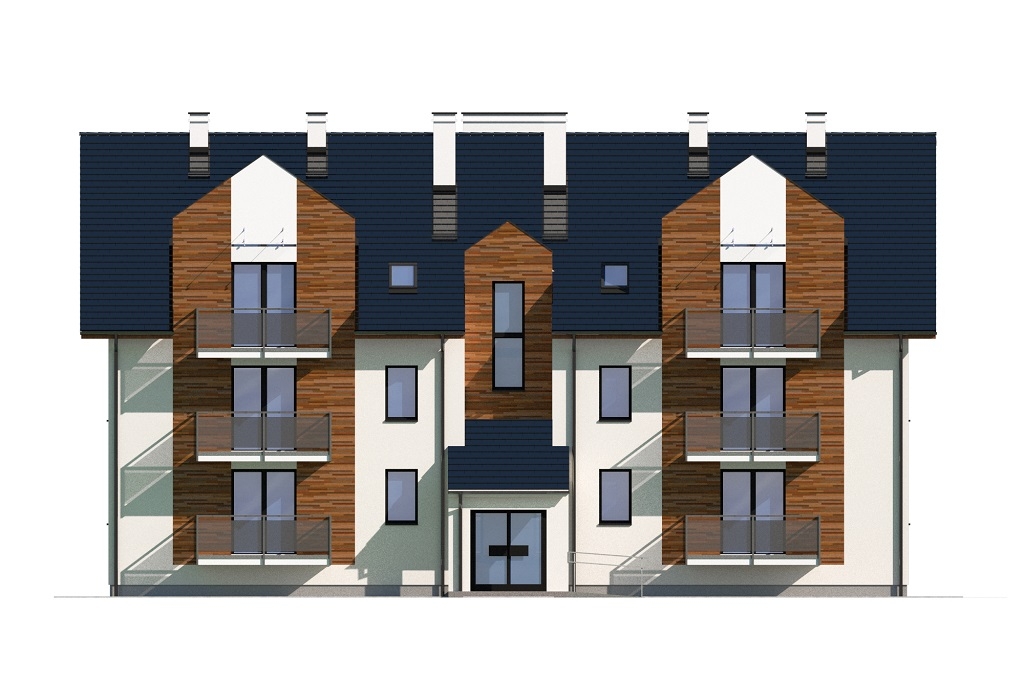

elewacja frontowa
Projekt domu DM-6748 - elewacja

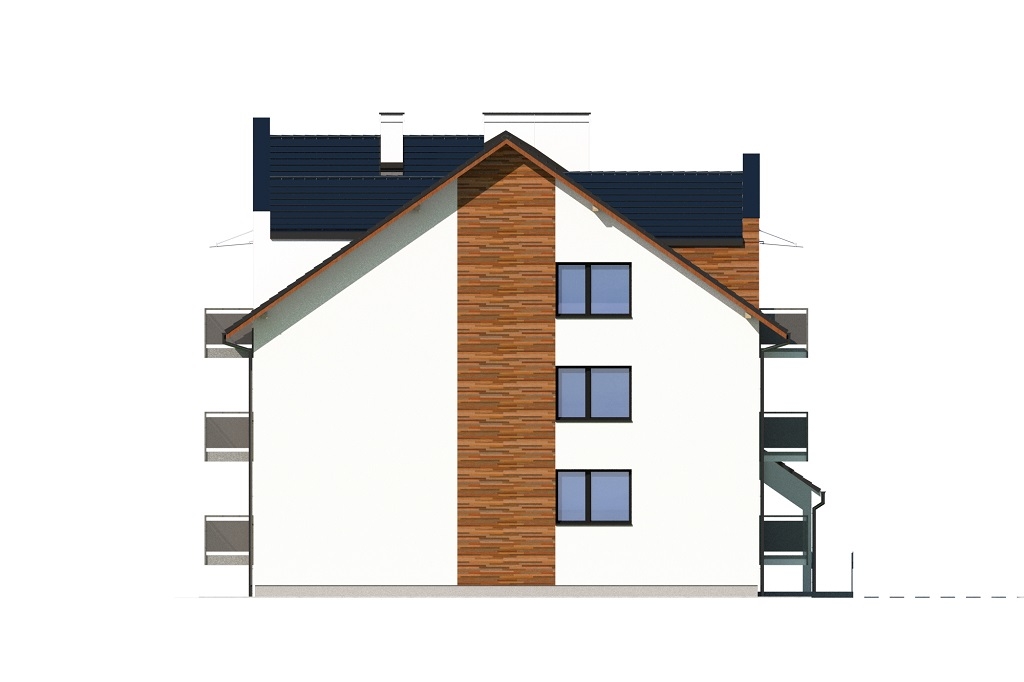

elewacja boczna
Projekt domu DM-6748 - elewacja

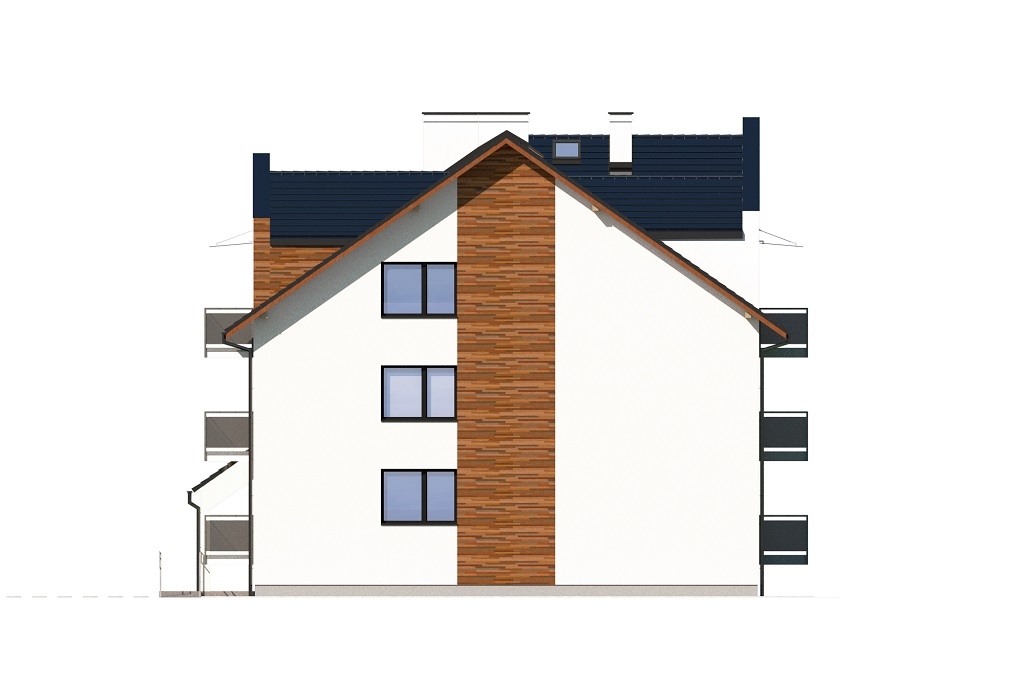

elewacja boczna

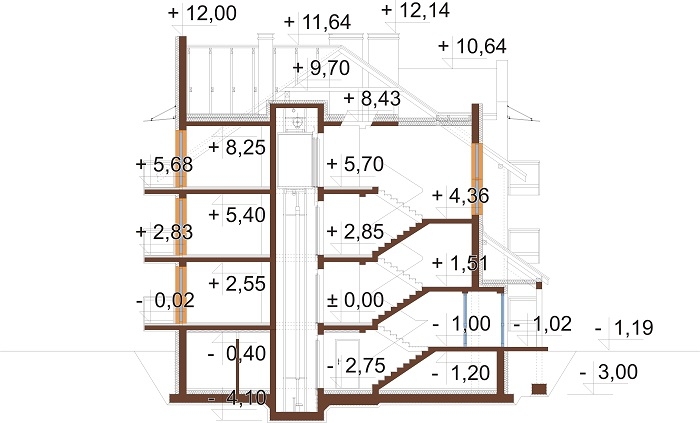

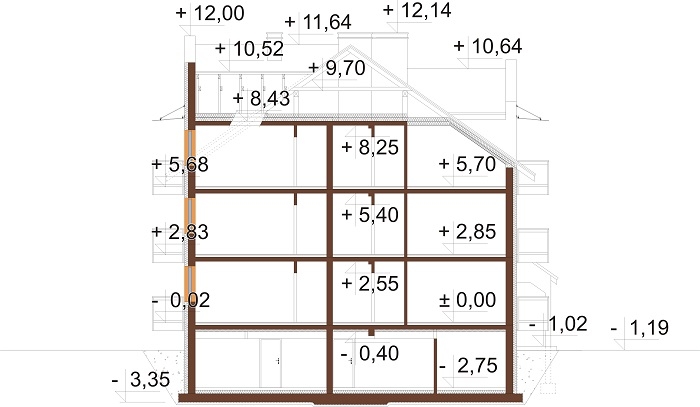

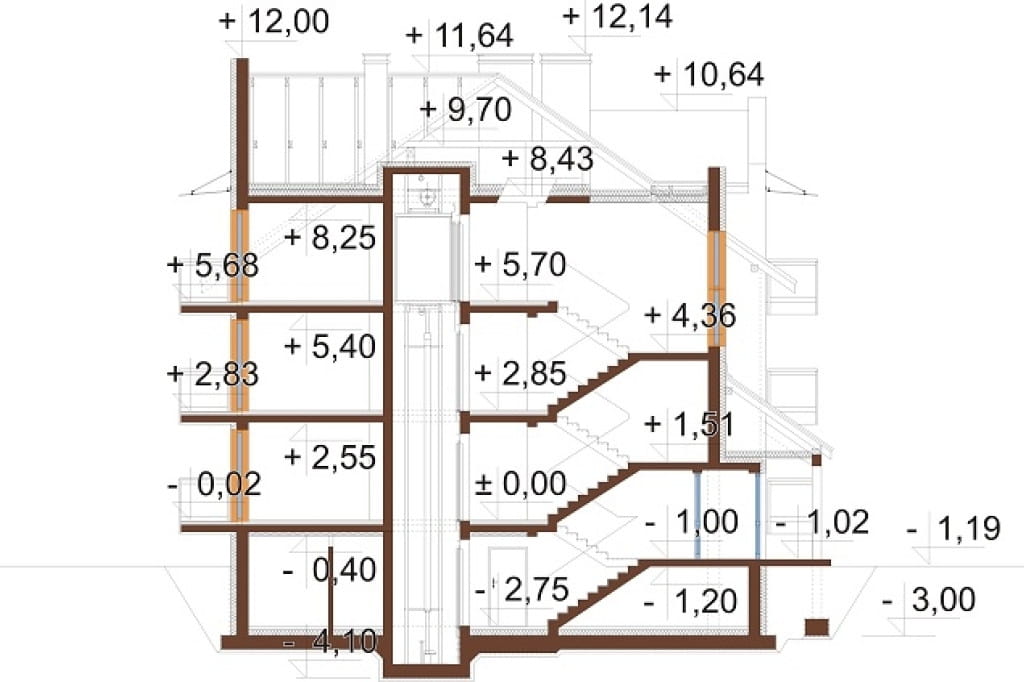

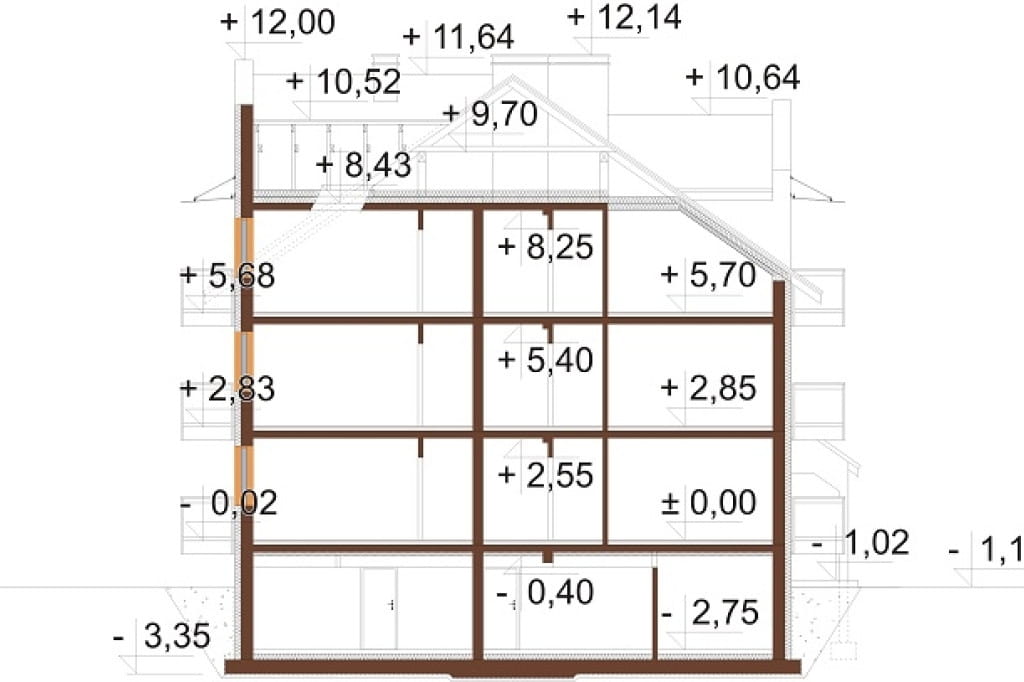

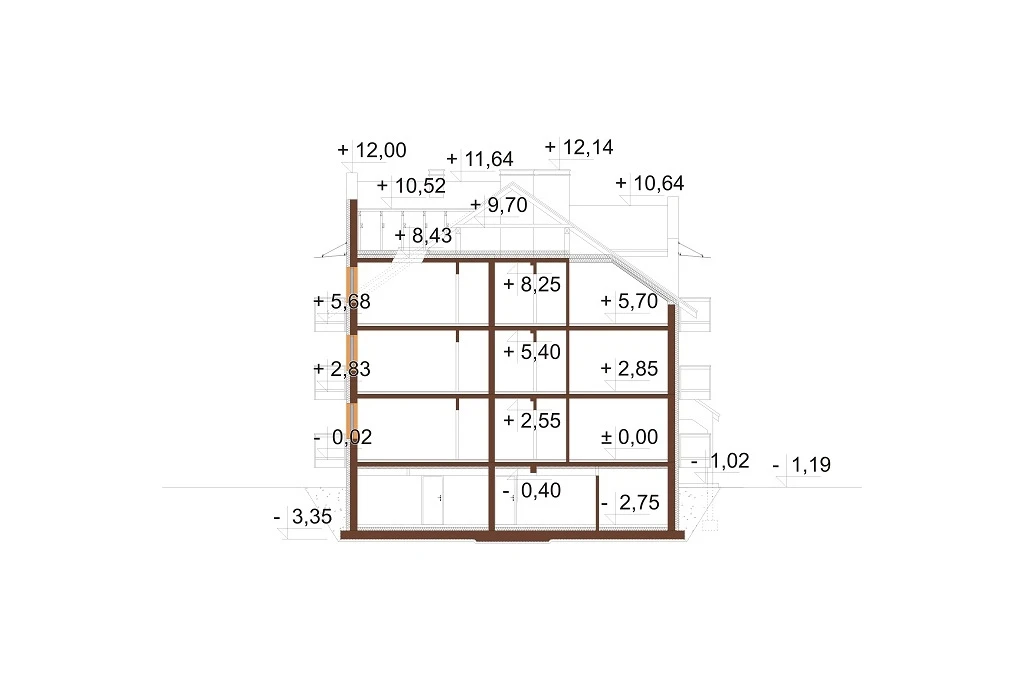

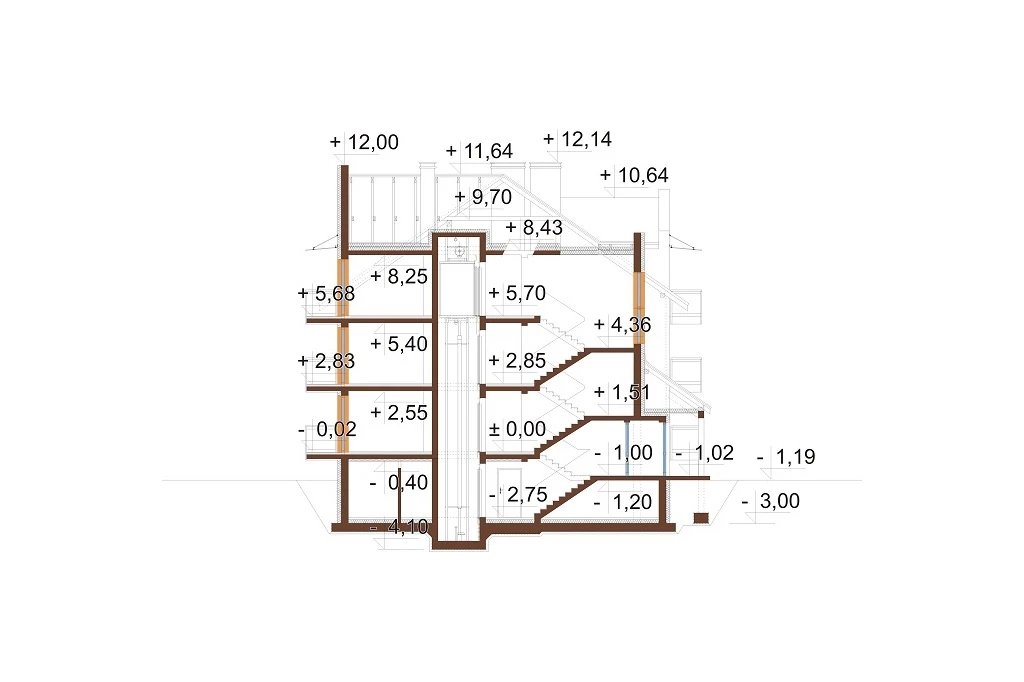

Przekrój



Projekt domu DM-6748 - przekrój Projekt domu DM-6748 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6748
Budynek posiada 3 kondygnacje nadziemne (parter, I piętro, poddasze) i jedną podziemną (piwnica).
W piwnicy zaprojektowano 12 komórek lokatorskich. Na każdym z pozostałych kondygnacji znajdują się po 4 lokale mieszkalne (w sumie 12).

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 35°
Ogrzewanie: gaz ziemny
Wentylacja: grawitacyjna
Pokrycie dachu: dachówka ceramiczna
Wysokość ścianki kolankowej: 0,91 m
Powierzchnia dach: 404,46 m2
Program:
Piwnica: klatka schodowa, szyb windy, korytarz, 12 komórek lokatorskich
Parter: wiatrołap, korytarz + klatka schodowa, szyb windy, 2 lokale mieszkalne o powierzchni 49,5 m2, 2 lokale mieszkalne o powierzchni 54,99 m2
Piętro I:  korytarz + klatka schodowa, szyb windy, 2 lokale mieszkalne o powierzchni 49,5 m2, 2 lokale mieszkalne o powierzchni 54,89 m2
Poddasze:  korytarz + klatka schodowa, szyb windy, 2 lokale mieszkalne o powierzchni 45,69 m2, 2 lokale mieszkalne o powierzchni 52,1 m2

 Powierzchnia zabudowy: 305.87 m²
Powierzchnia użytkowa: 931.55 m²
Kubatura: 4025.25 m³
Szerokość działki: 21.90 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 84
Kąt nachylenia dachu: 35°
Ilość pokoi: 18
Pokój na parterze: Tak
Wysokość budynku: 12.83 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 84.48 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: poddasze użytkowe, piętro
Typ: komercyjne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 000 PLN KUP
PROJEKT
najniższa cena z ostatnich 30 dni identyczna z wyżej podaną


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o.)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar + zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

ZOBACZ PODOBNE PROJEKTY





Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
