Projekt

Warsztat samochodowy

Kod: K-08
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

lub za pomocą formularza kliknij >>

Projekt budynku o charakterze usługowym doskonały na stworzenie w nim serwisu samochodowego lub stacji kontroli pojazdów. Jest budynkiem o nowoczesnym wyglądzie i charakterystycznej bryle, a wykończenie elewacji za pomocą nowoczesnych materiałów dodatkowo podkreśli styl całego założenia. Detalem zwracającym uwagę na pierwszy rzut oka jest prostokątna forma złamana poprzez półkoliście zaprojektowany stropodach nad wjazdem do warsztatu. Dzięki zastosowaniu właśnie dachu płaskiego, nowoczesny charakter obiektu został jeszcze bardziej podkreślony.



ZAPRASZAMY DO OBEJRZENIA ZDJĘĆ Z REALIZACJI.

zobacz realizacje naszych projektów

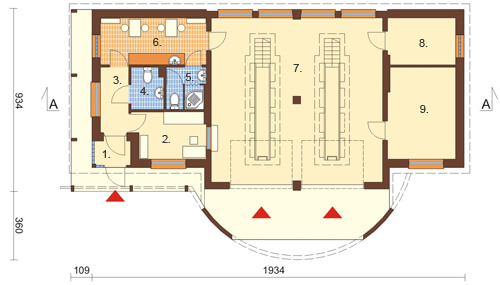

Rzut parteru



Projekt K-08 - rzut

PARTER: 139,25 m2

1. Wiatrołap 2,37 m2
2. Biuro 9,0 m2
3. Hall 5,0 m2
4. WC 3,61 m2
5. Łazienka 4,45 m2
6. Pokój socjalny 13,24 m2
7. Warsztat 76,22 m2
8. Magazyn 8,60 m2
9. Magazyn 16,76 m2

Budynek zaprojektowano jako parterowy. Znajduje się tu bardzo przestronny warsztat doświetlony za pomocą okien znajdujących się w tylnej elewacji, który posiada bezpośrednie połączenie z dwoma magazynami, idealnymi do składowania potrzebnych części samochodowych. Po lewej stronie parteru zorganizowano natomiast zaplecze warsztatu z osobnym wejściem przy narożu elewacji frontowej. Tworzą go: wygodny pokój socjalny, toaleta, łazienka z prysznicem oraz biuro właściciela serwisu.

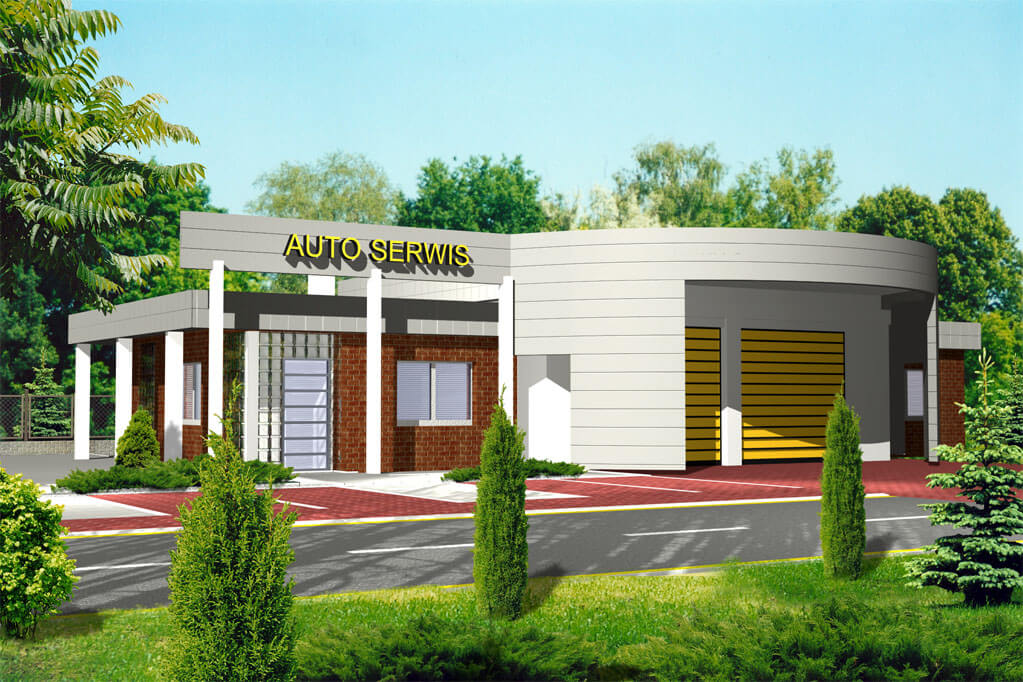

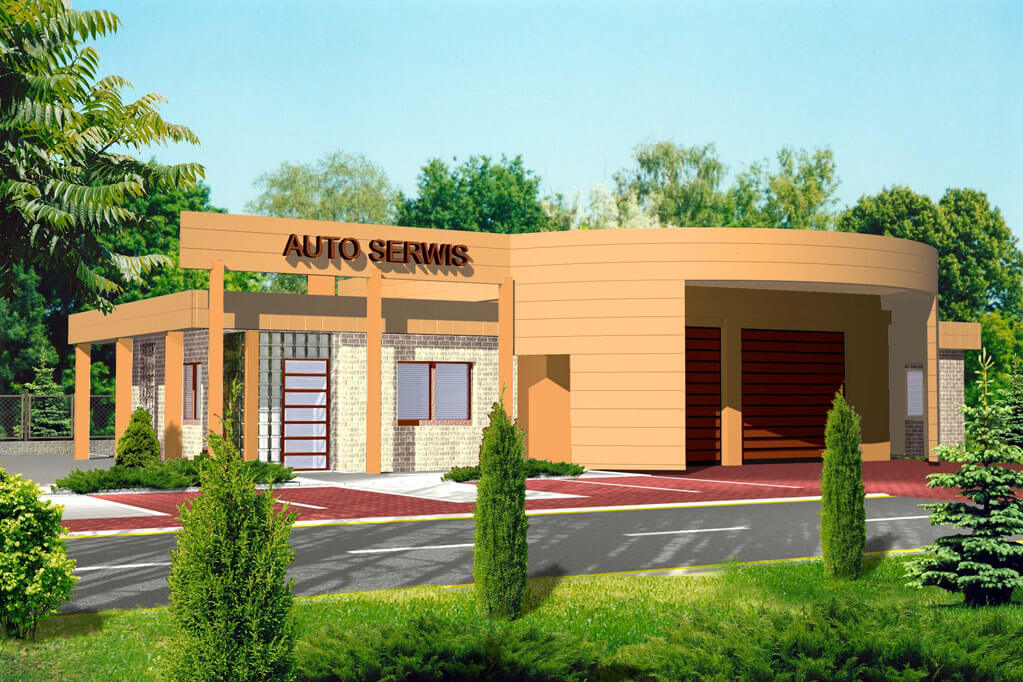

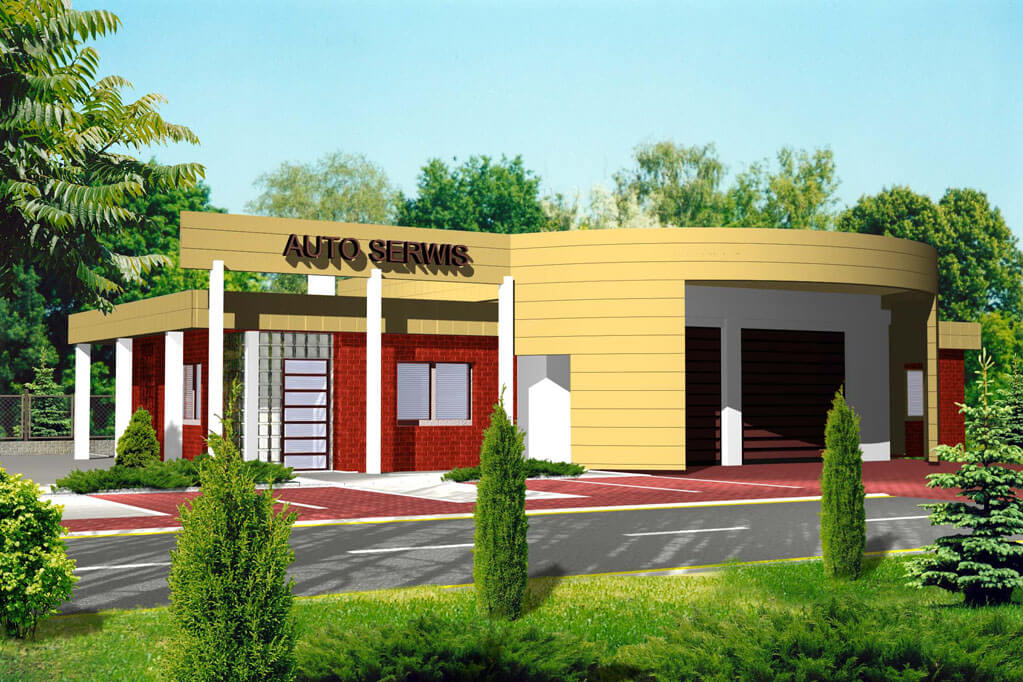

Model



Projekt K-08 - model

Elewacje



Projekt K-08 - elewacja

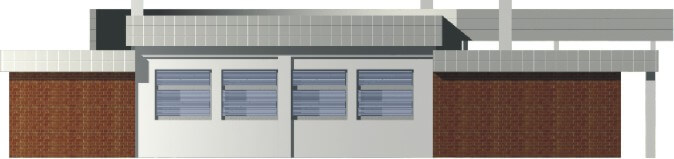

elewacja ogrodowa
Projekt K-08 - elewacja

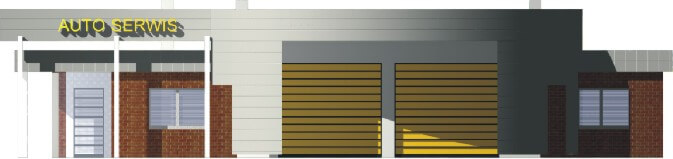

elewacja frontowa

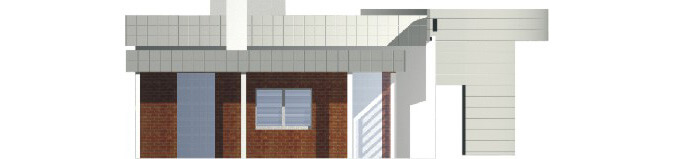

Projekt K-08 - elewacja

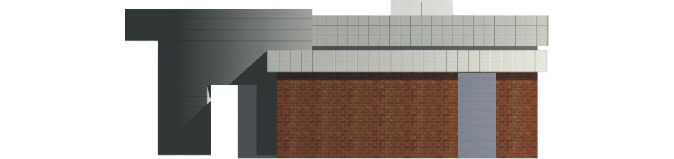

elewacja boczna
Projekt K-08 - elewacja
elewacja boczna

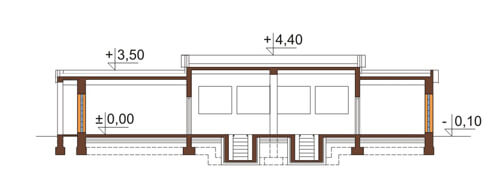

Przekrój



Projekt K-08 - przekrój

Budynek z przeznaczeniem na auto serwis z pewnością przypadnie do gustu klientom. Jego konstrukcja jest stosunkowo prosta, zwieńczona płaskim dachem, co ułatwi organizację przestrzeni zarówno zewnętrznej, jak i we wnętrzu obiektu.

Zadaj pytanie dotyczące tego projektu  kliknij

Warsztat samochodowy K-08
Budynek parterowy, bez podpiwniczenia.
Liczba pracowników 4 - 6 osób.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 20 cm
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 5%
Ogrzewanie: kocioł gazowy
Wentylacja: mechaniczna
Powierzchnia dachu: 230 m2
Program: wiatrołap, hall, biuro, WC, pokój socjalny, łazienka, warsztat, 2 magazyny.



Powierzchnia zabudowy: 193.70 m²
Powierzchnia użytkowa: 139.25 m²
Kubatura: 944.50 m³
Szerokość działki: 18.44 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 5%
Pokój na parterze: Nie
Wysokość budynku: 4.70 m
Rodzaj ogrzewania: gazowe
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: handlowo-usługowe, komercyjne, projekt warsztatu samochodowego, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Michał Gnoiński, Michał Koprowski
CENA 3 EGZ. PROJEKTU

8 000 PLN

KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., gaz, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • kosztorys inwestorski budowlany
  • zgoda na zmiany w projekcie



Projekt dostosowany do aktualnych norm dostępny w terminie ustalonym z biurem

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
