Projekt

Motel, Pensjonat

Kod: K-07
uzyskujemy pozwolenia na budowę Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06
PN - PT po 16: 602 62 95 77
SB - ND od 8 do 22: 602 62 95 77

Wielofunkcyjny budynek z możliwością organizacji w nim hotelu, zajazdu lub restauracji. Bardzo ciekawą bryłę mogą dodatkowo podkreślić materiały elewacyjne o niespotykanych fakturach i barwach. Duża powierzchnia użytkowa pozwoli na organizację we wnętrzu pomieszczeń wygodnych w użytkowaniu i atrakcyjnych wizualnie. Dość duże nachylenie połaci dachowej umożliwi budowę w niemal każdym terenie, a bryła z pewnością urozmaici krajobraz. Wydłużony kształt pozwoli na realizację na nieco węższych działkach z możliwością utworzenia reprezentacyjnej przestrzeni zewnętrznej wokół budynku. Obiekt jest w pełni dostosowany do potrzeb osób niepełnosprawnych.

uzyskujemy pozwolenia na budowę dla naszych klientów

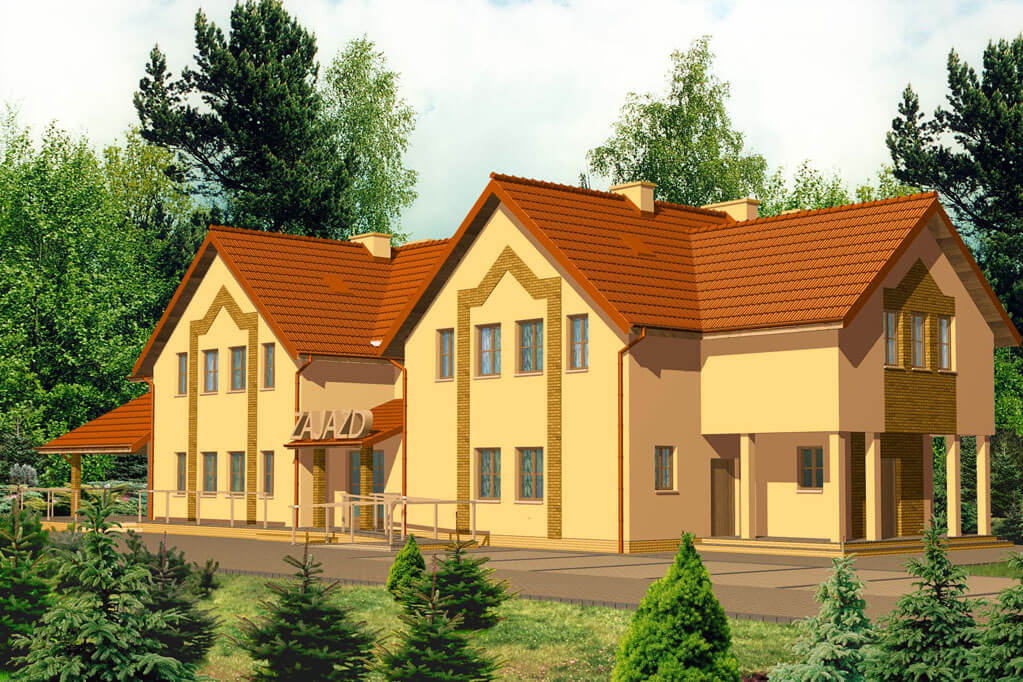

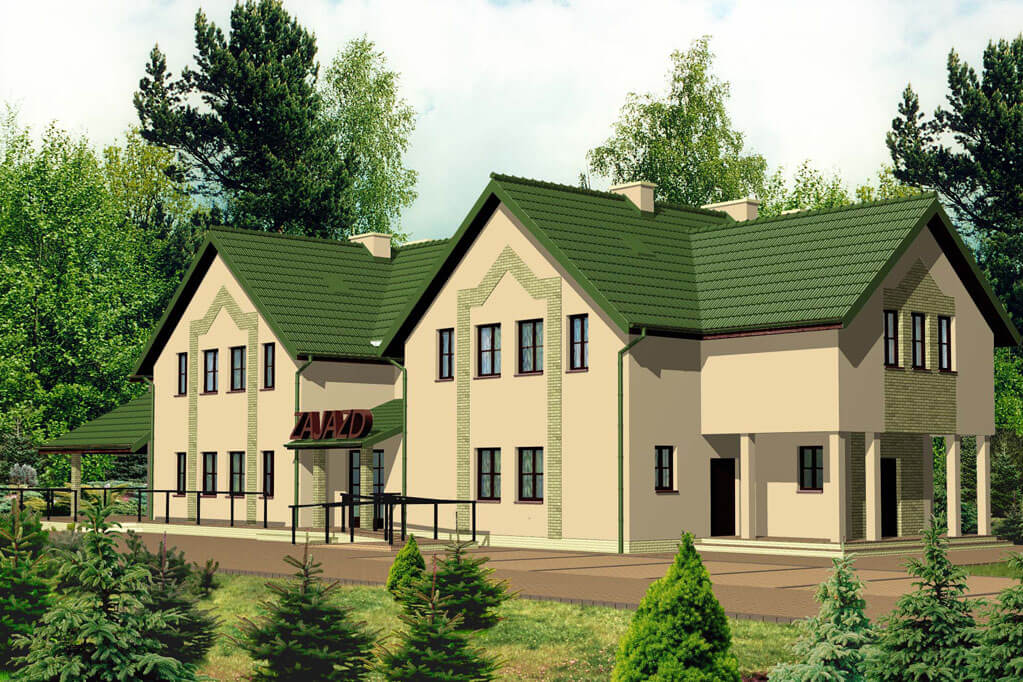

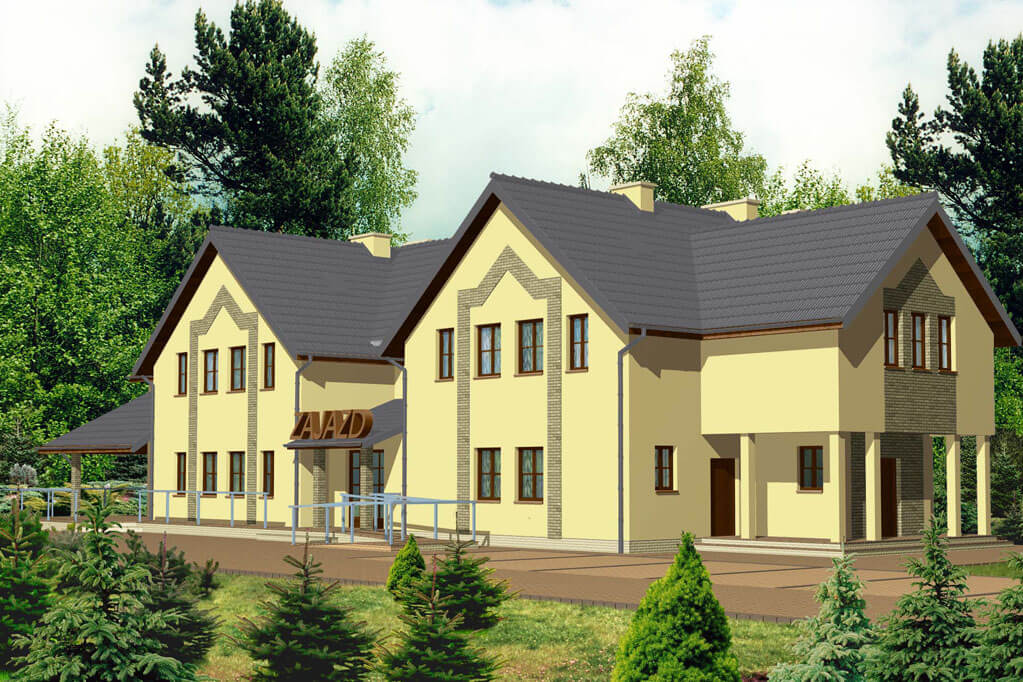

Model



Elewacje

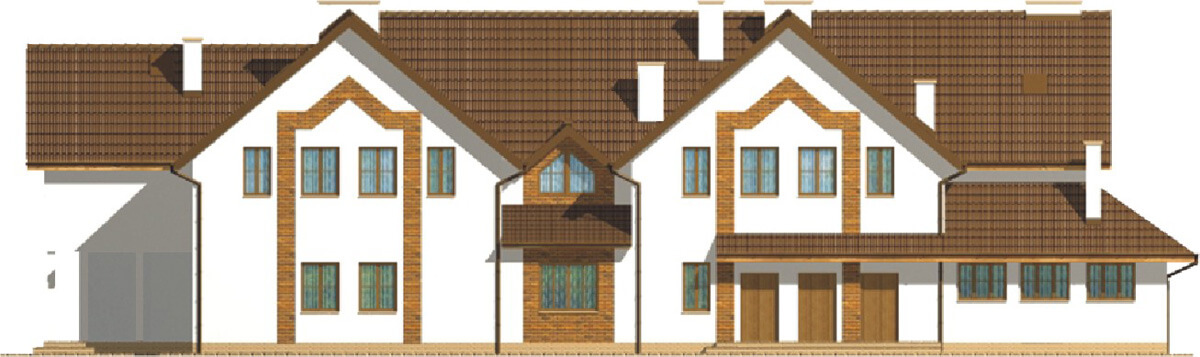

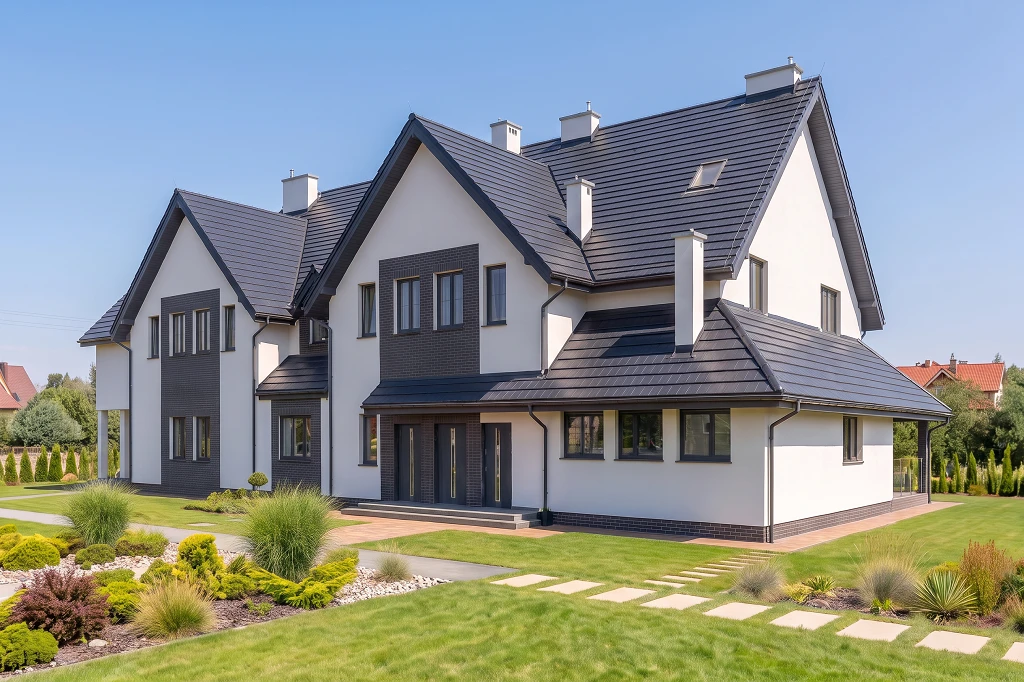

elewacja ogrodowa

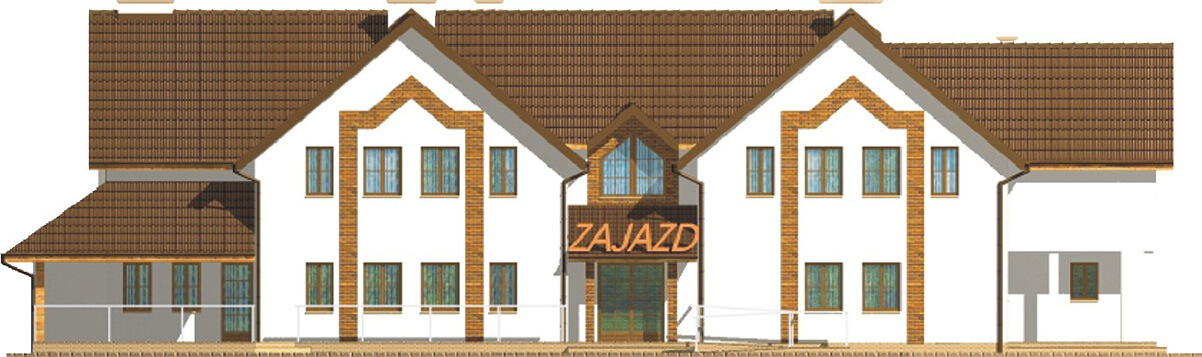

elewacja frontowa

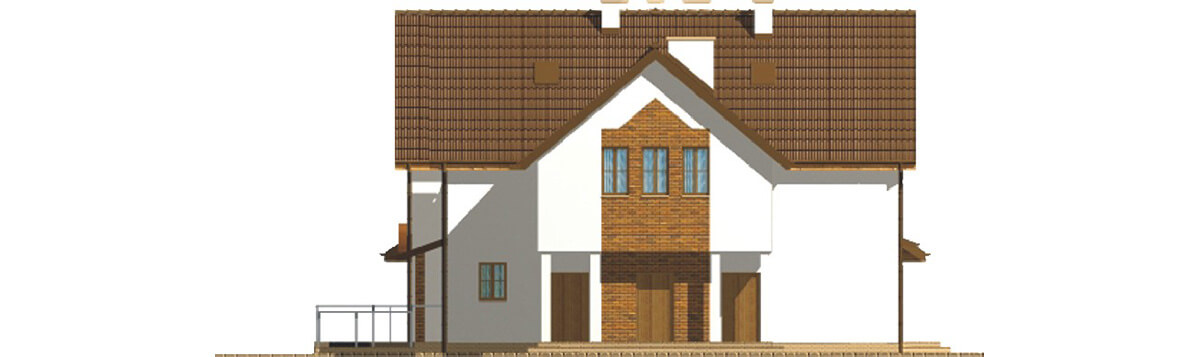

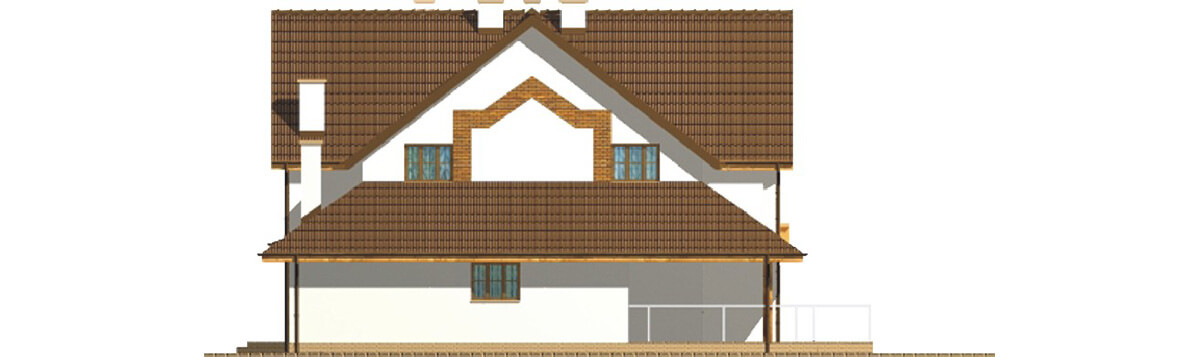

elewacja boczna
elewacja boczna

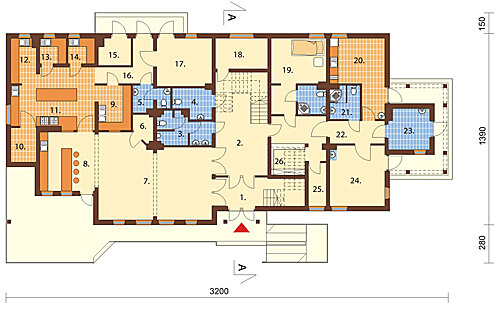

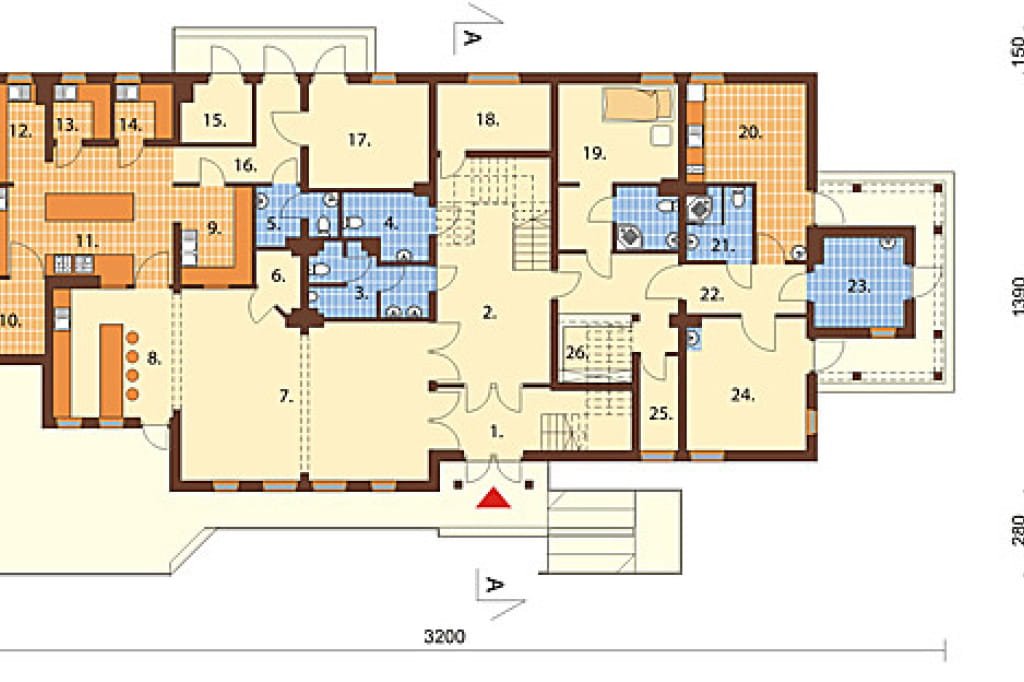

Rzut parteru



1. WIATROŁAP 13,2 m²

2. HALL+ KOMUNIKACJA 36,5 m²

3. WC MĘSK 8,0 m²

4. WC DAMSKI + NIEPEŁNOSPRAWNYCH 5,6 m²

5. WC PERSONELU 4,6 m²

6. MAGAZYN 2,6 m²

7. SALA RESTAURACYJNA 46,7 m²

8. SALA BAROWA 17,1 m²

9. ZMYWALNIA NACZYŃ STOŁOWYCH 7,8 m²

10. CHŁODNIA 4,6 m²

11. KUCHNIA GŁÓWNA 24,3 m²

12. PRZYGOTOWALNIA 5,9 m²

13. WYPARZALNIA JAJ 3,6 m²

14. ZMYWALNIA NACZYŃ KUCHENNYCH 3,6 m²

15. POMIESZCZENIE NA ODPADKI 4,4 m²

16. KORYTARZ 8,3 m²

17. MAGAZYN 13,9 m²

18. POKÓJ KIEROWNIKA 8,4 m²

19. POKÓJ HOTELOWY DLA NIEPEŁNOSPRAWNYCH 21,1 m²

20. POKÓJ SOCJALNY 17,5 m²

21. WC + NATRYSK 5,1 m²

22. KORYTARZ 6,6 m²

23. KOTŁOWNIA 8,7 m²

24. MAGAZYN SPRZĘTU 17,6 m²

25. ZAPLECZE RECEPCJI 4,0 m²

26. RECEPCJA 7,5 m²

Na parterze wydzielono wygodną salę restauracyjną znajdującą się po lewej stronie od wejścia do budynku. Jej prace wspomagają: przestronna kuchnia, magazyny z dodatkowym wejściem z tyłu obiektu oraz toalety dla personelu i gości. Po prawej stronie zorganizowano recepcję, pomieszczenie socjalne oraz magazyn sprzętu. Ze względu na nastawienie budynku na spełnianie potrzeb osób niepełnosprawnych na parterze umieszczono też pokój z odpowiednio przystosowaną łazienką.

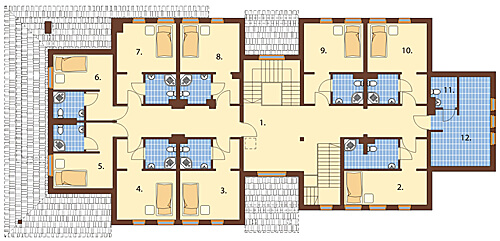

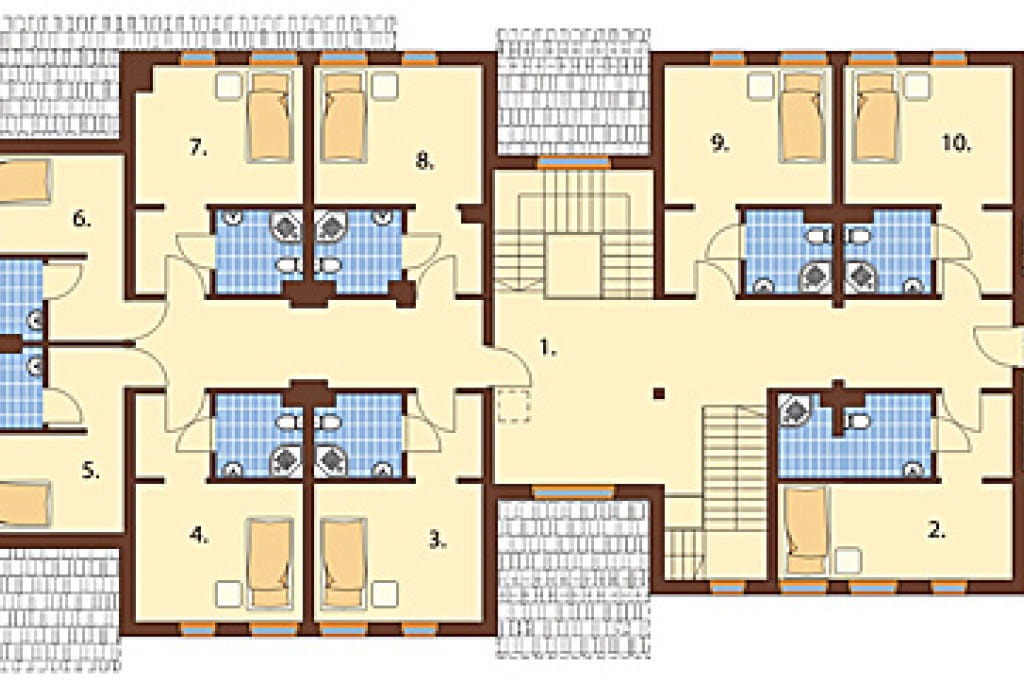

Rzut poddasza



1. HALL + KOMUNIKACJA 74,3 m²

2. POKÓJ HOTELOWY 23,3 m²

3. POKÓJ HOTELOWY 20,8 m²

4. POKÓJ HOTELOWY 20,8 m²

5. POKÓJ HOTELOWY 16,8 m²

6. POKÓJ HOTELOWY 16,8 m²

7. POKÓJ HOTELOWY 20,5 m²

8. POKÓJ HOTELOWY 20,5 m²

9. POKÓJ HOTELOWY 20,8 m²

10. POKÓJ HOTELOWY 20,8 m²

11. POMIESZCZENIE PORZĄDKOWE 3,5 m²

12. PRALNIA + PRASOW. 19,7 m²

Poddasze tworzy strefa noclegowa obiektu. Znajduje się tu dziewięć pokoi z prywatnymi łazienkami. Ich pracę wspomaga pralnia oraz pomieszczenie porządkowe.

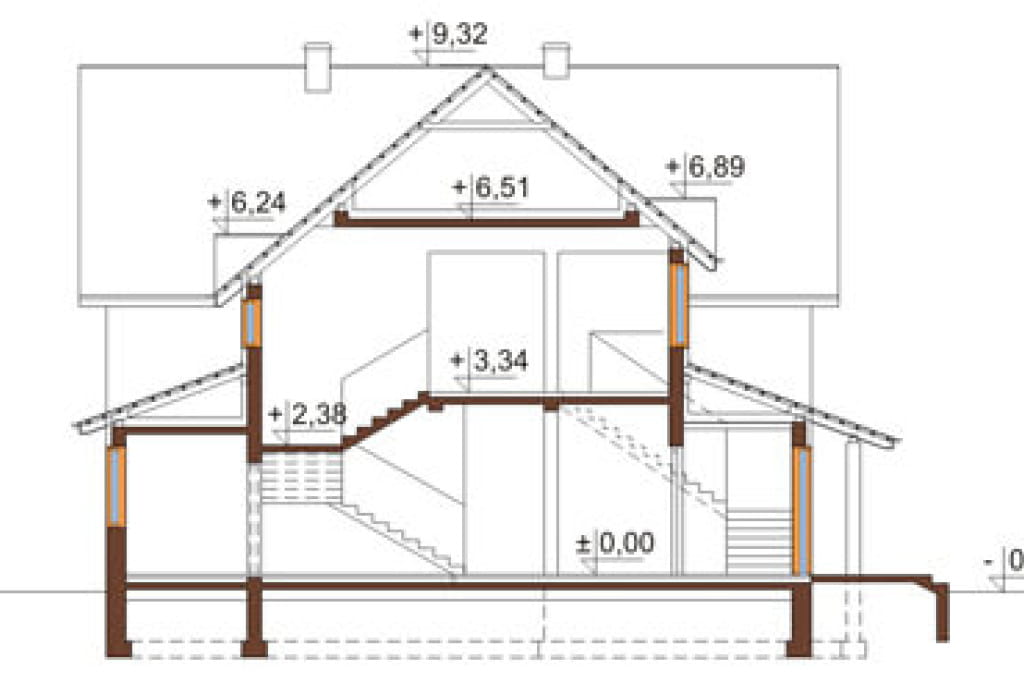

Przekrój



Forma budynku pomimo zastosowania tradycyjnej technologii jest bardzo ciekawa. Przenikające się bryły tworzą ciekawy kształt, a wnętrza są bardzo funkcjonalne i komfortowe - zarówno dla gości, jak i pracowników.

Budynek hotelowo-gastronomiczny K-07
parterowy z użytkowym poddaszem, bez podpiwniczenia.

Technologia: tradycyjna
Ściany zewnętzrne: pustak ceramiczny 25 cm, styropian 10 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu  40°.
Program: restauracja, 10 pokoi hotelowych, zaplecze administracyjno-socjalne.

Powierzchnia zabudowy: 472.20 m²
Powierzchnia użytkowa: 585.30 m²
Kubatura: 3015.00 m³
Szerokość działki: 21.90 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 39
Pokój na parterze: Nie
ZAWARTOŚĆ PROJEKTU:

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: gastronomiczne, motele, komercyjne, projekt hotelu, projekt motelu, projekt zajazdu, hotel
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Kinga Ściegienny
