Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 271,90 m2. Budynek sklepu samoobsługowego. Obiekt parterowy, podpiwniczony.
Projekt budynku handlowo-usługowego doskonałego do stworzenia w nim przestronnego sklepu samoobsługowego. Przyjazny, tradycyjny charakter został dodatkowo podkreślony przez dwuspadowy dach. Bardzo prosta bryła z podpiwniczeniem i lekkim wysunięciem od strony ogrodowej pozwoli na doskonałe rozplanowanie przestrzeni i lepszą organizację pracy. Zadaszone wejście wsparte dzięki sześciu minimalistycznym kolumnom oraz podjazd dla osób niepełnosprawnych stanowią dodatkowe atuty projektu. Proponowana ciepła kolorystyka, nadająca budynkowi przyjazny charakter z pewnością będzie przyciągać klientów.

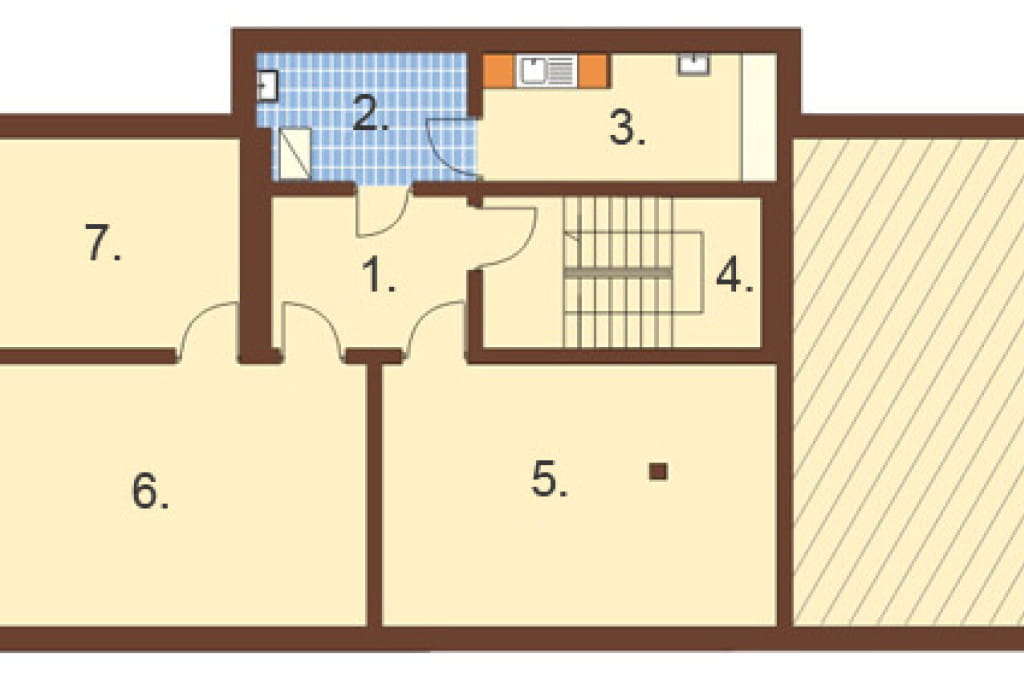

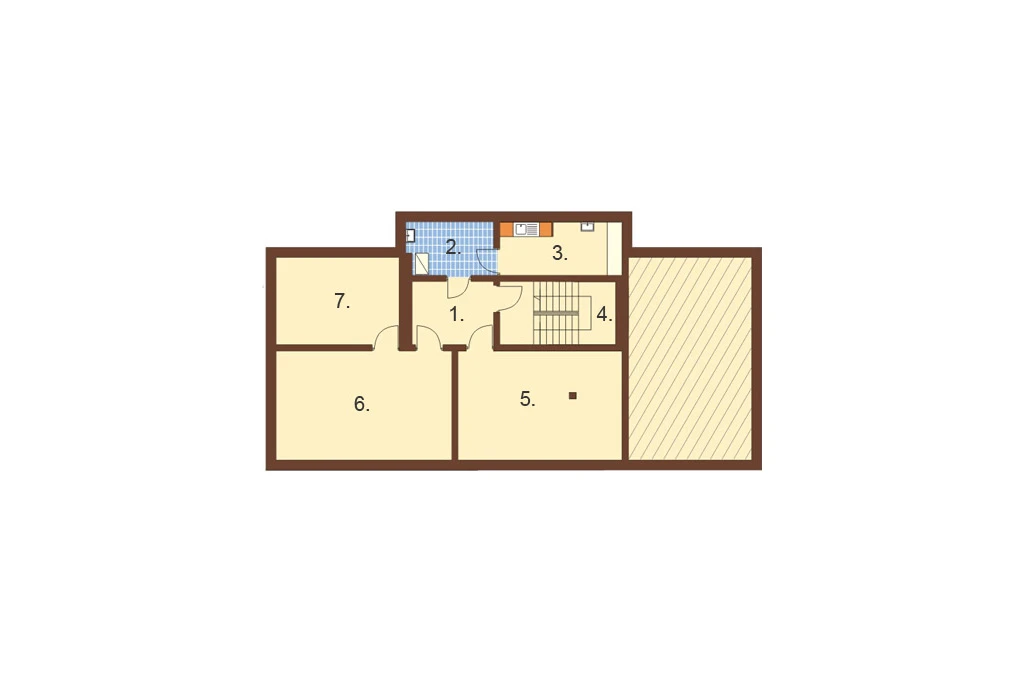

Rzut piwnicy
Piwnica: 108,5 m2
1. Korytarz 8,3 m2
2. Kotłownia 7,4 m2
3. Pomieszczenie gospodarcze 10,7 m2
4. Komunikacja 3,8 m2
5. Magazyn 29,3 m2
6. Magazyn 31,4 m2
7. Magazyn, chłodnia 17,6 m2
Dzięki podpiwniczeniu w przestrzeni tej można zorganizować aż trzy przestronne magazyny - w tym chłodnię, co przy prowadzeniu sklepu należy do rzeczy kluczowych. Dodatkowo umieszczono tu pomieszczenie gospodarcze oraz kotłownię.

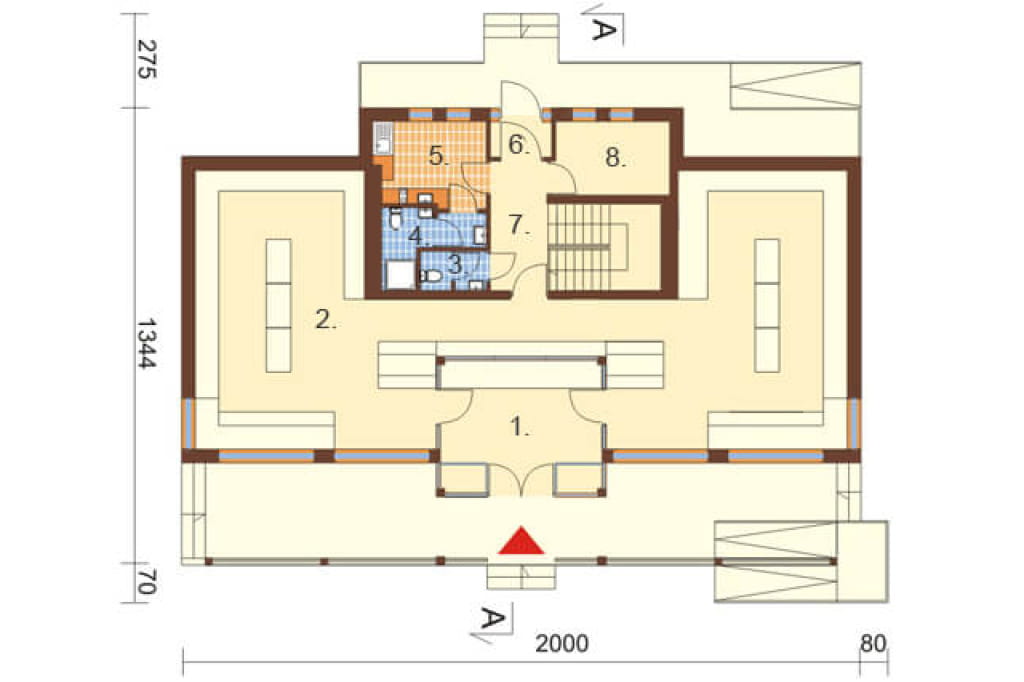

Rzut parteru
Parter: 163,4 m2
1. Wiatrołap 16,1 m2
2. Hala sprzedaży 108,5 m2
3. WC 2,2 m2
4. WC + łazienka 4,6 m2
5. Pomieszczenie socjalne 7,9 m2
6. Wiatrołap 1,9 m2
7. Komunikacja 14,9 m2
8. Pomieszczenie administracyjne 7,3 m2
Na parterze, dzięki osiowo zaprojektowanemu wejściu hala sprzedaży jest bardzo funkcjonalna, dzięki możliwości organizacji w niej dwóch kącików sprzedaży np. spożywczego i przemysłowego. Tuż za halą zorganizowano pomieszczenia konieczne przy prowadzeniu sklepu tj. zaplecze socjalne, toalety oraz biuro administracyjne.

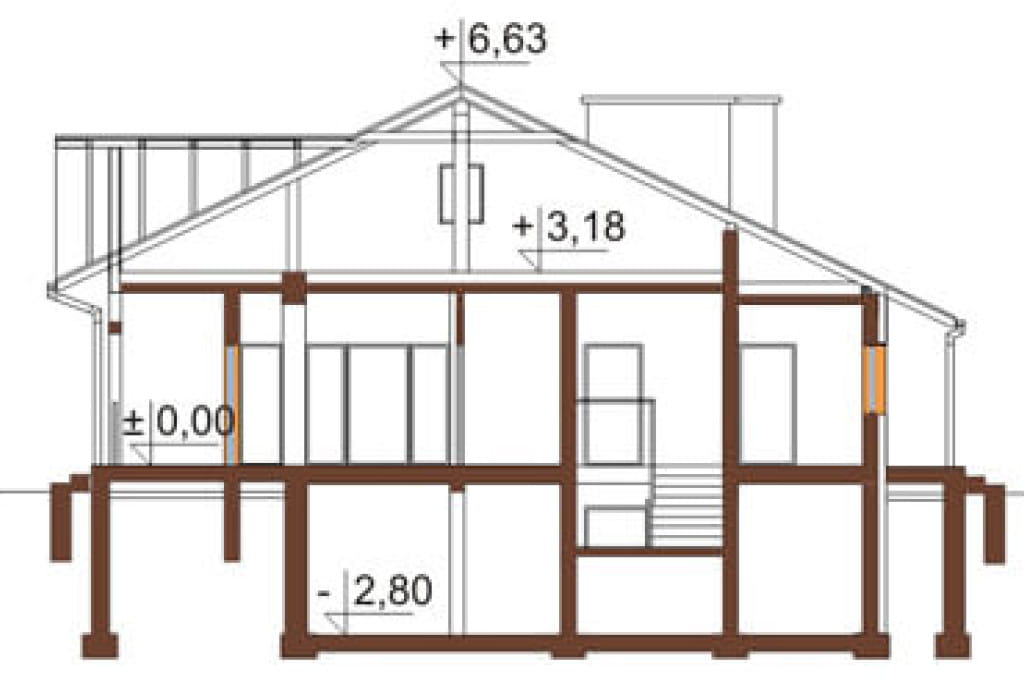

Przekrój

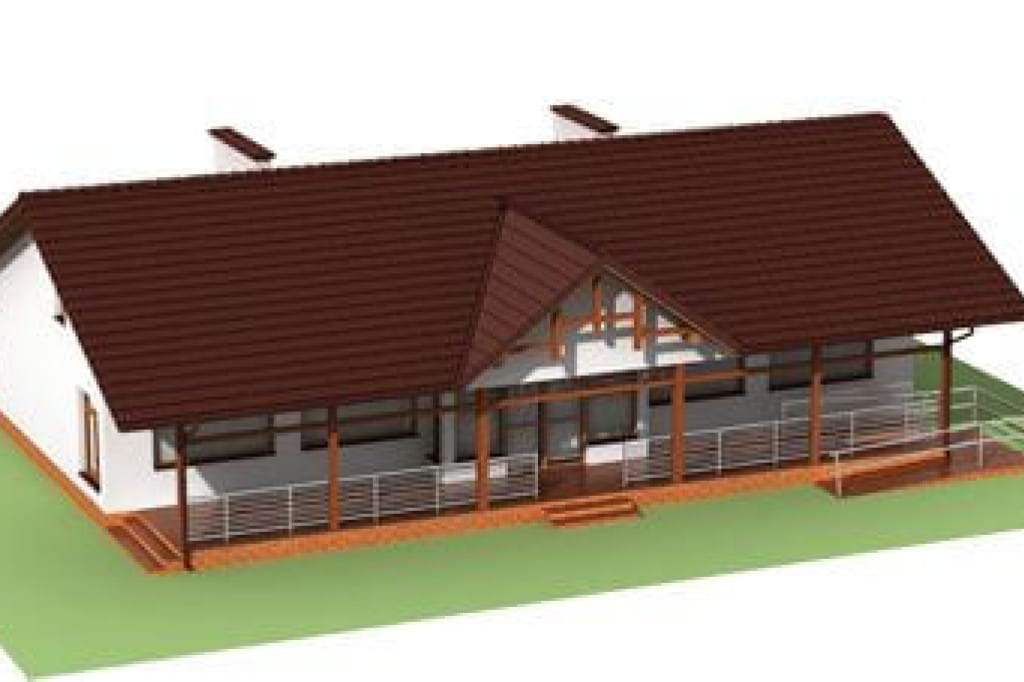

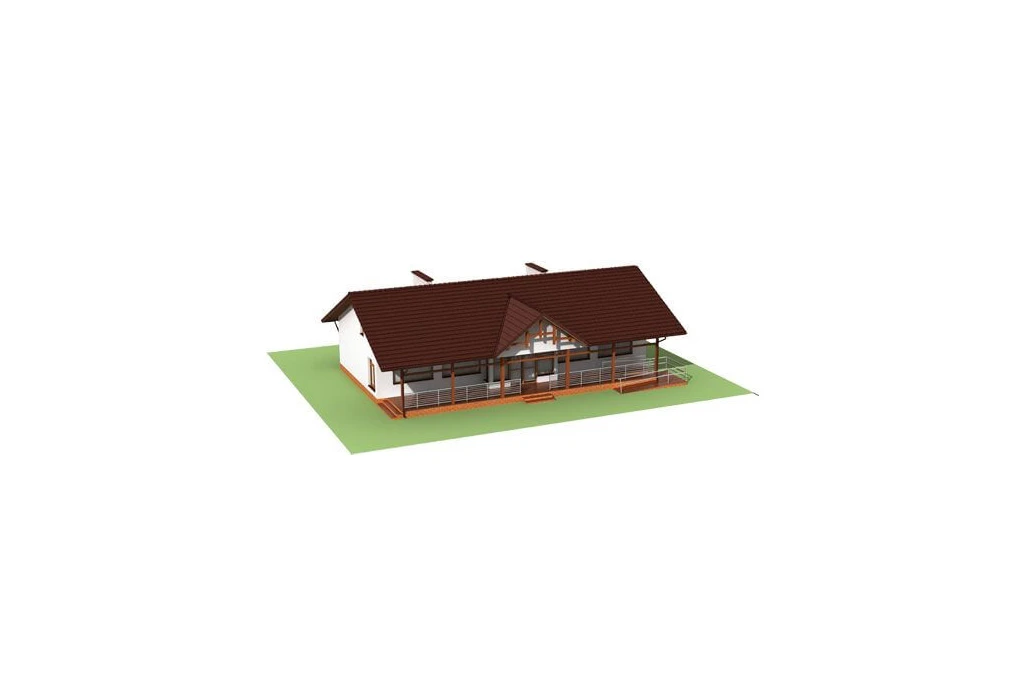

Model

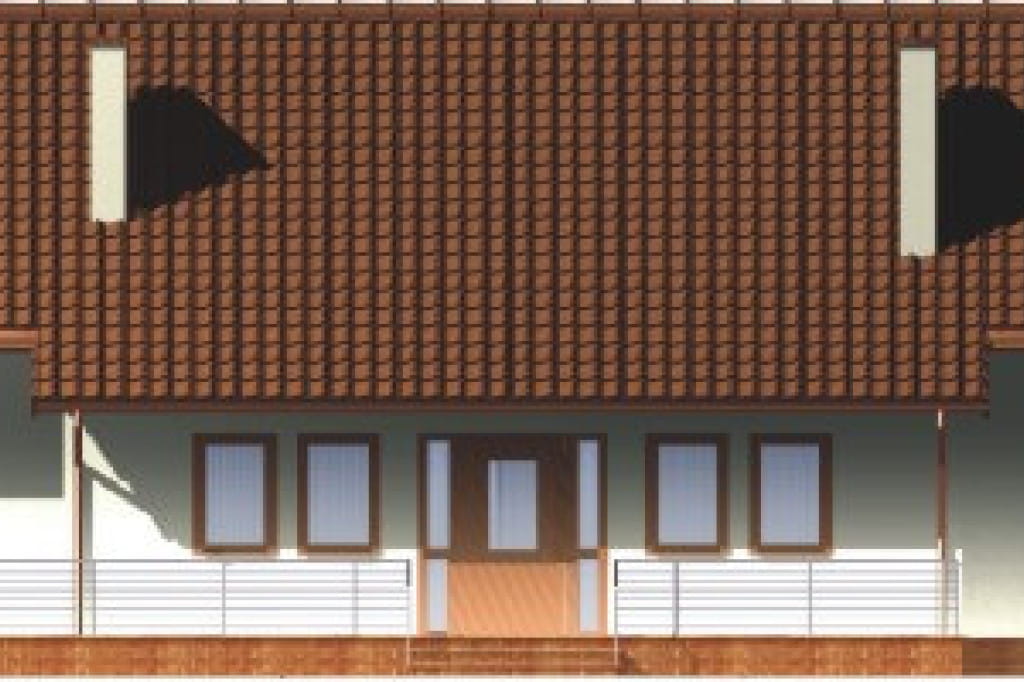

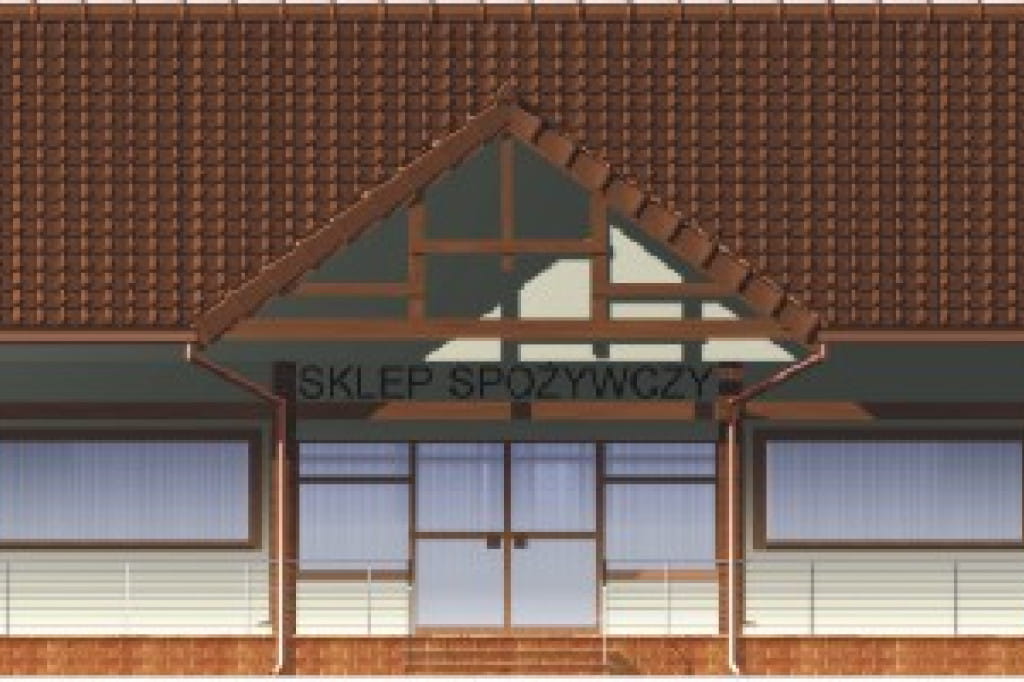

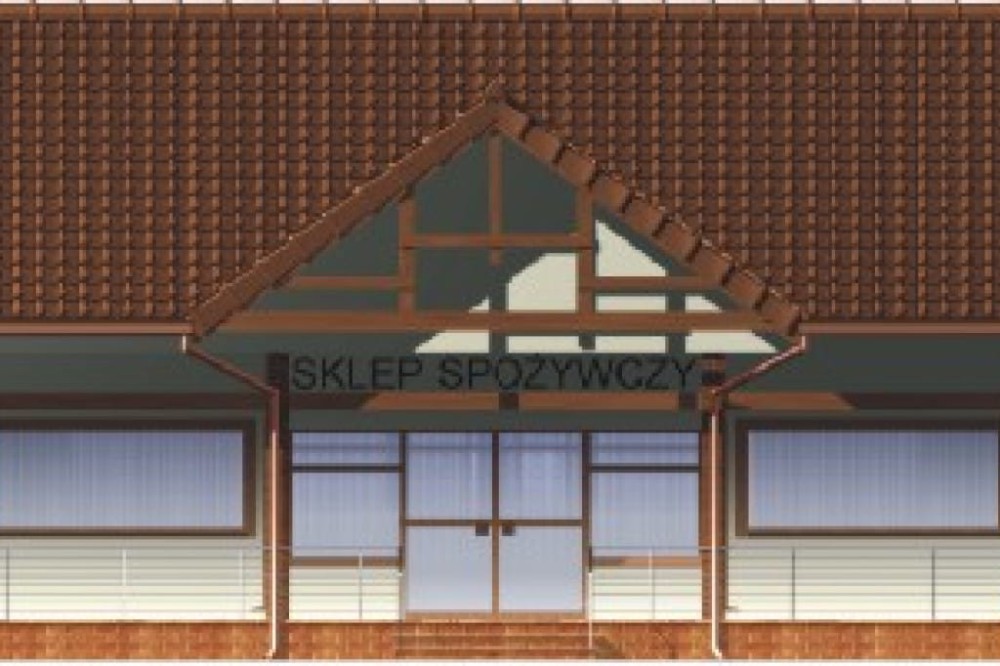

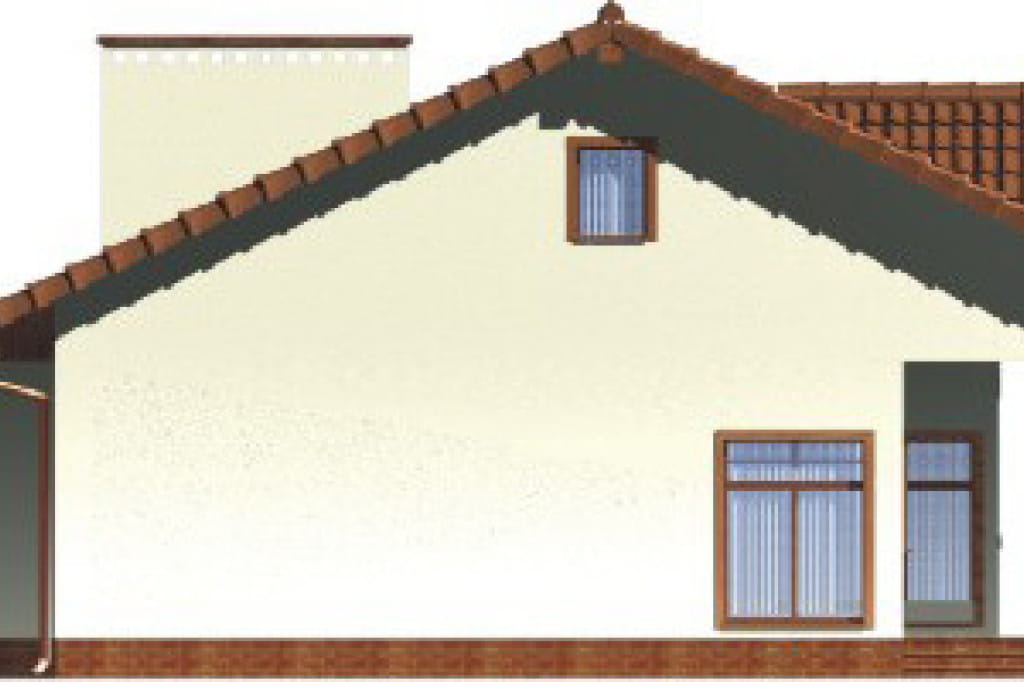

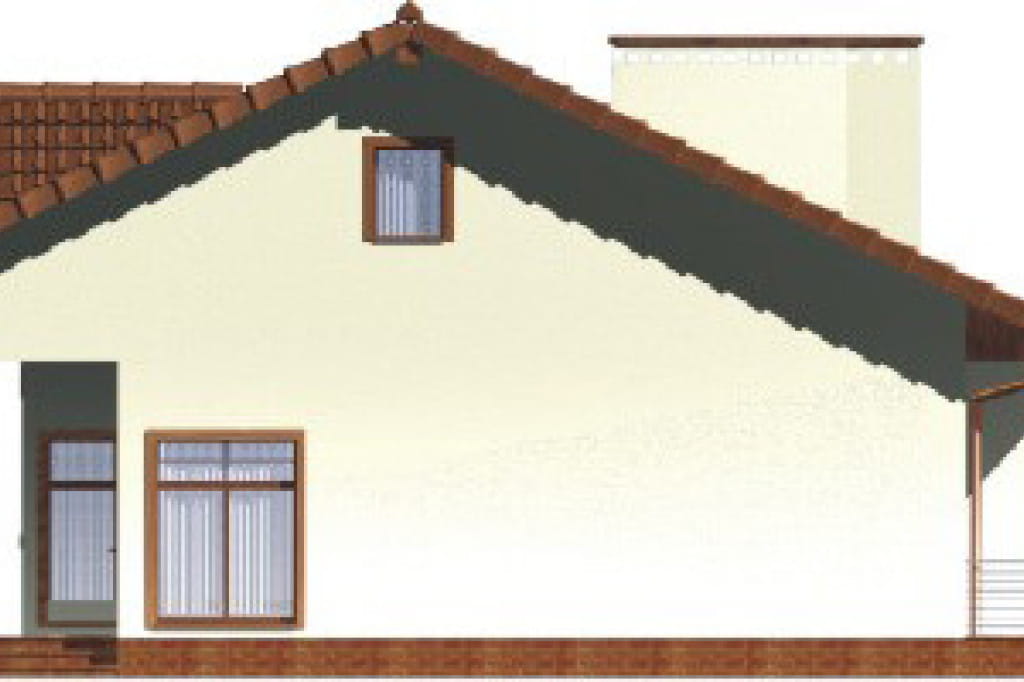

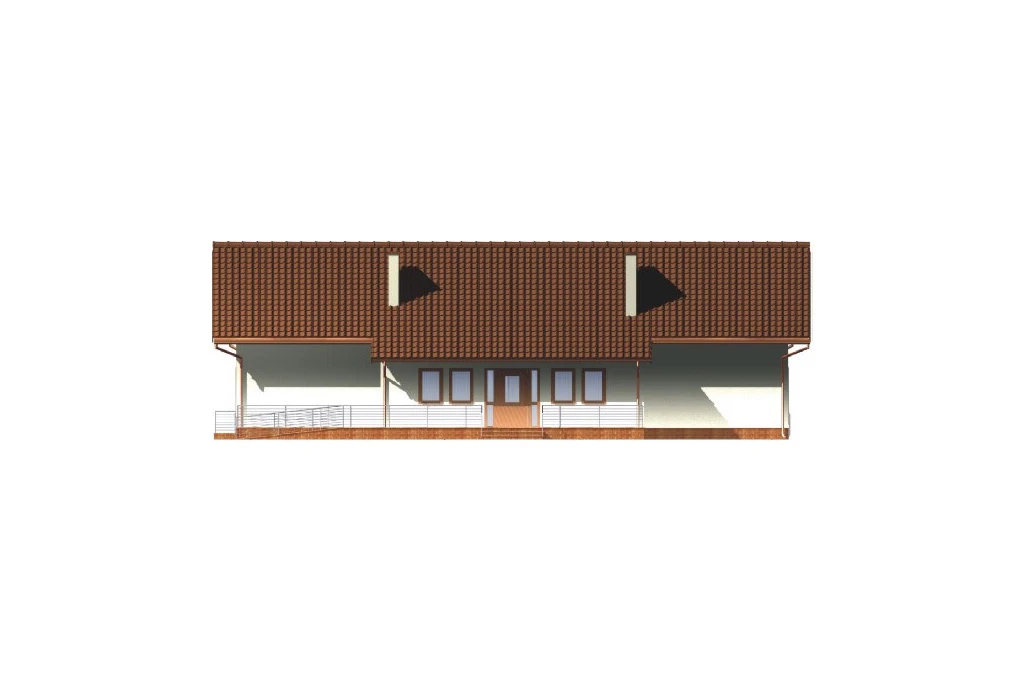

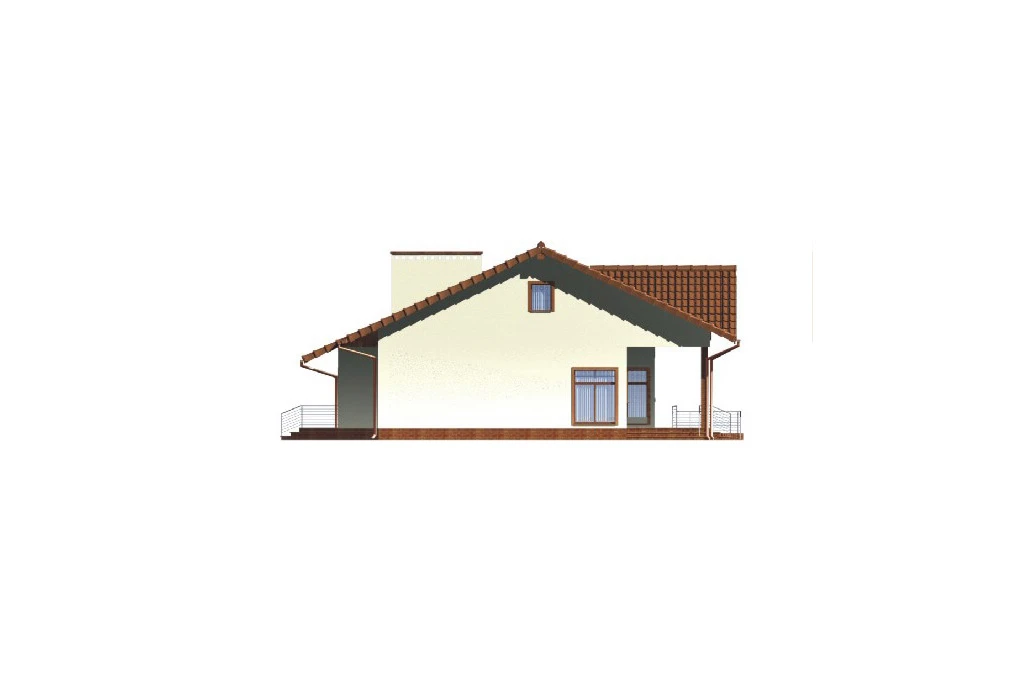

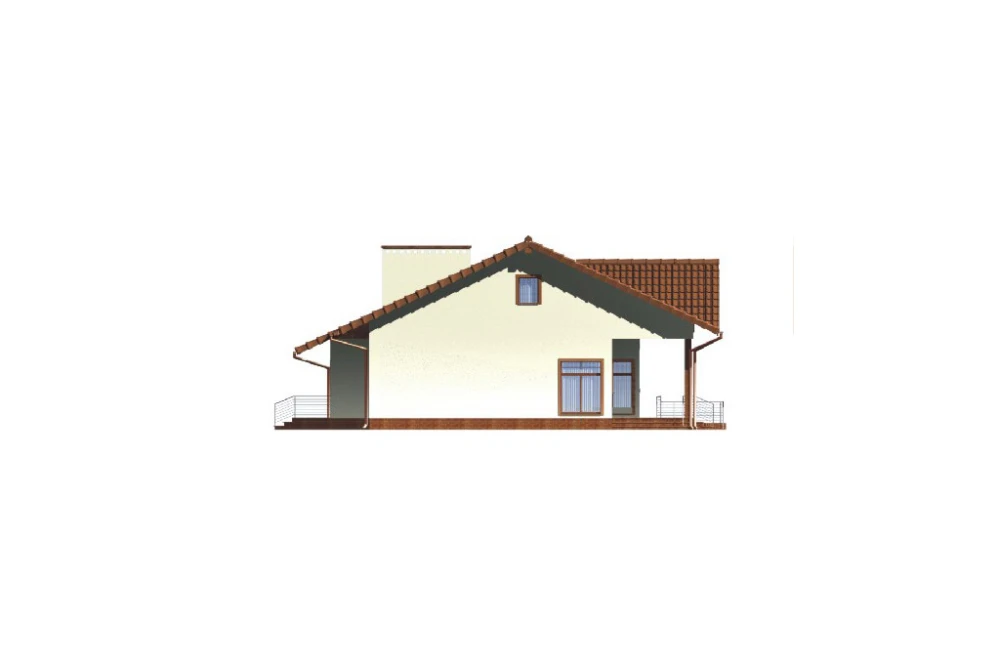

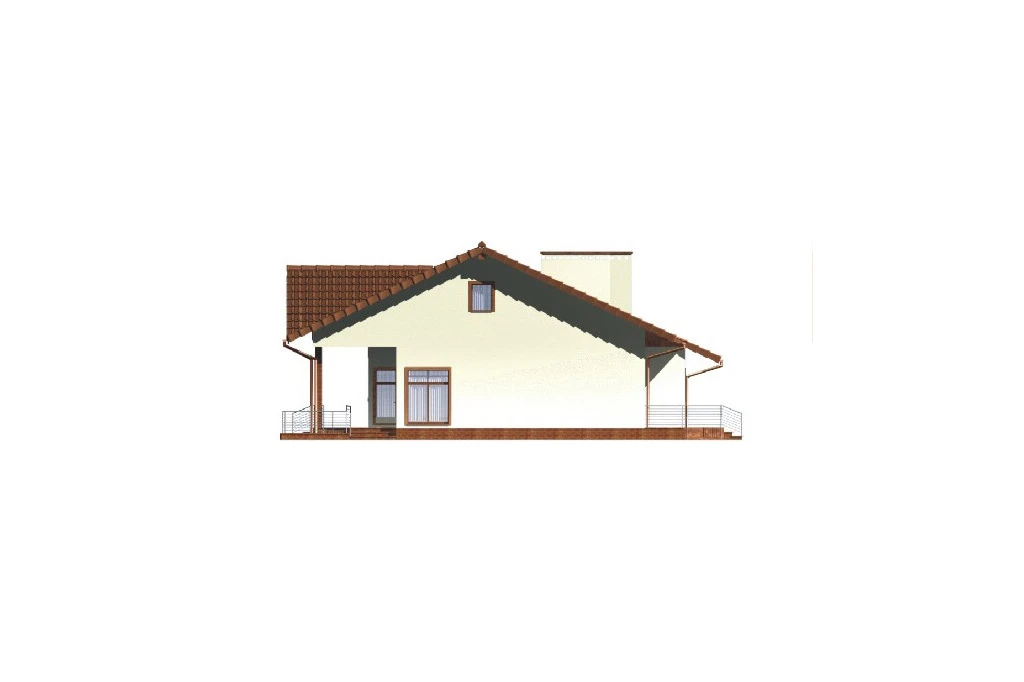

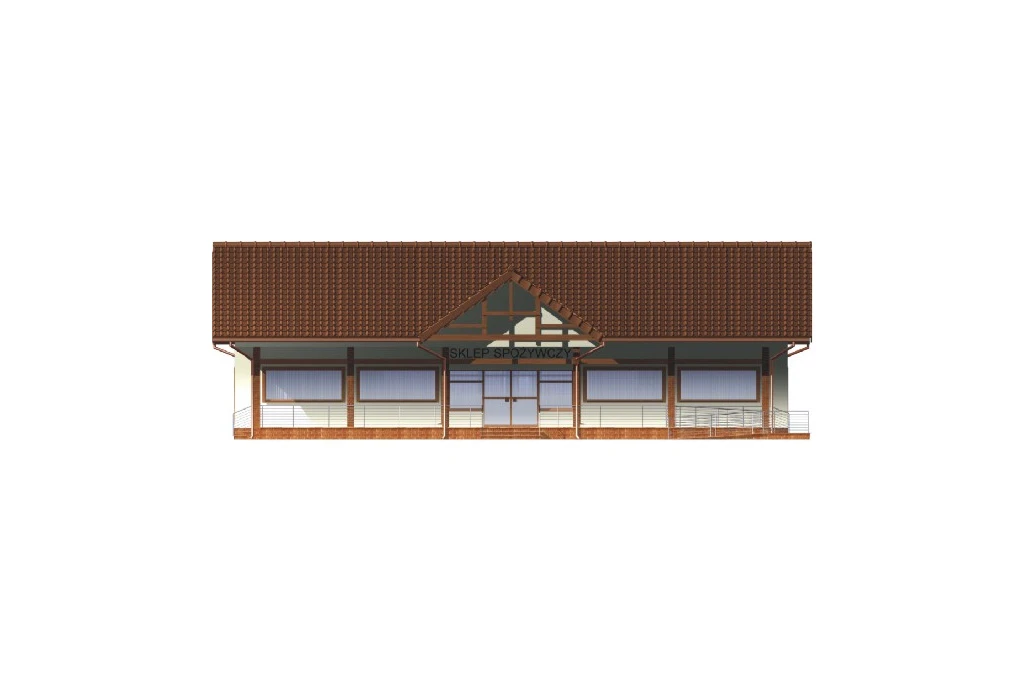

Elewacje
Informacje podstawowe
Program: hala sprzedaży, pomieszczenie socjalne, pomieszczenie administracyjne, skład opakowań, magazyny, chłodnia, kotłownia.
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak ceramiczny 29 cm, styropian 11 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 25°.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Katarzyna Hodor
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 25 - 30
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 271.90
- Powierzchnia zabudowy (m²) 249.53
- Szerokość budynku/krótszy bok (m) 13.44
- Długość budynku/dłuższy bok (m) 20
- Wysokość budynku (m) 7.08
- Szerokość działki/krótszy bok (m) 21.69
- Długość działki/dłuższy bok (m) 28.00
- Kąt nachylenia dachu (°) 25
- Rodzaj dachu dwuspadowy
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze poddasze nieużytkowe
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Kubatura (m³) 1684.90
- Liczba kondygnacji 2
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 15
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
