Prezentacja projektu

Opis projektu

K-06. Projekt sklepu, projekt budynku handlowego, projekt marketu, projekt budynku usługowo-handlowego, projekt budynku usługowego, projekt budynku sprzedaży, projekt punktu obsługi klienta, projekt budynku administracyjnego, projekt budynku sali zabaw dla dzieci,

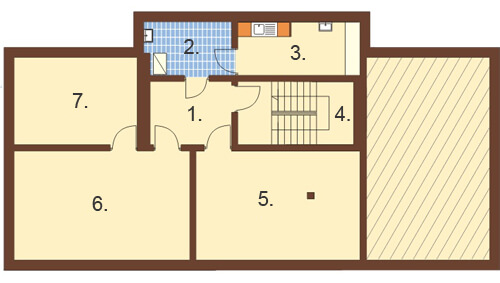

Rzut piwnicy

Powiększ rzut

1. KORYTARZ 8,3 m²

2. KOTŁOWNIA 7,4 m²

3. POMIESZCZENIE GOSPODARCZE 10,7 m²

4. KOMUNIKACJA 3,8 m²

5. MAGAZYN 29,3 m²

6. MAGAZYN 31,4 m²

7. MAGAZYN, CHŁODNIA 17,6 m²

Dzięki podpiwniczeniu w przestrzeni tej można zorganizować aż trzy przestronne magazyny - w tym chłodnię, co przy prowadzeniu sklepu należy do rzeczy kluczowych. Dodatkowo umieszczono tu pomieszczenie gospodarcze oraz kotłownię.

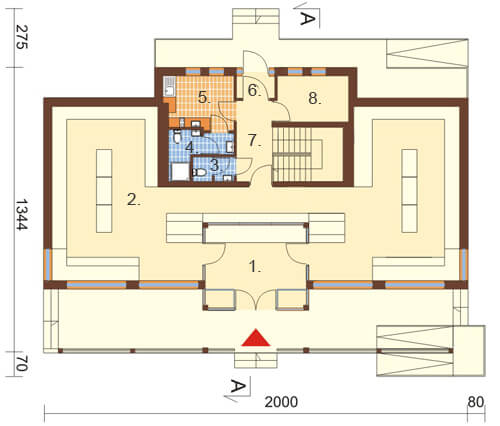

Rzut parteru

Powiększ rzut

1. WIATROŁAP 16,1 m²

2. HALA SPRZEDAŻY 108,5 m²

3. WC 2,2 m²

4. WC + ŁAZIENKA 4,6 m²

5. POMIESZCZENIE SOCJALNE 7,9 m²

6. WIATROŁAP 1,9 m²

7. KOMUNIKACJA 14,9 m²

8. POMIESZCZENIE ADMINISTRACYJNE 7,3 m²

Na parterze, dzięki osiowo zaprojektowanemu wejściu hala sprzedaży jest bardzo funkcjonalna, dzięki możliwości organizacji w niej dwóch kącików sprzedaży np. spożywczego i przemysłowego. Tuż za halą zorganizowano pomieszczenia konieczne przy prowadzeniu sklepu tj. zaplecze socjalne, toalety oraz biuro administracyjne.

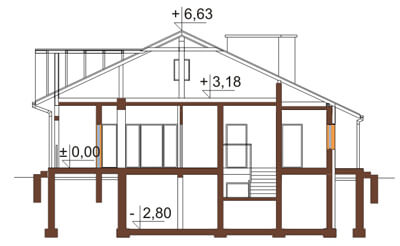

Przekrój

A-A

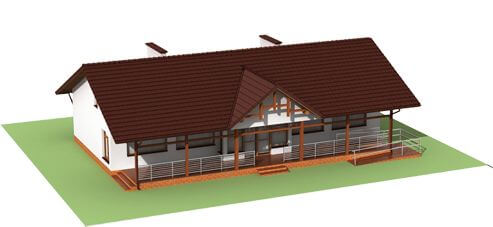

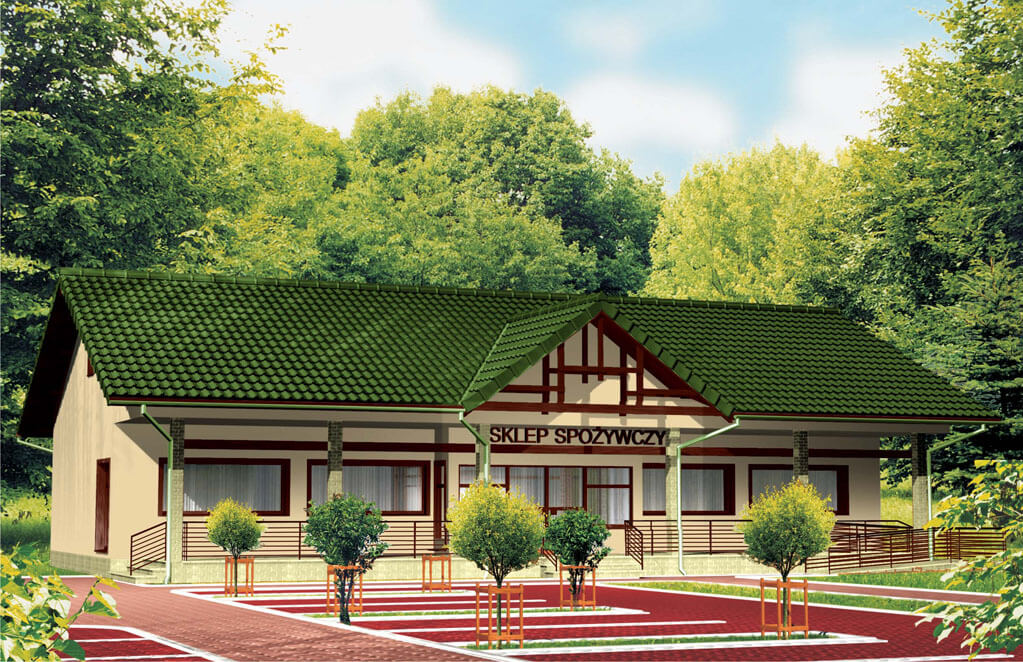

Model 3D

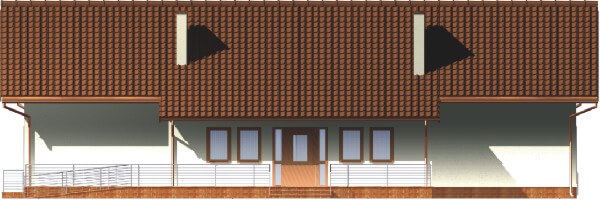

Elewacje

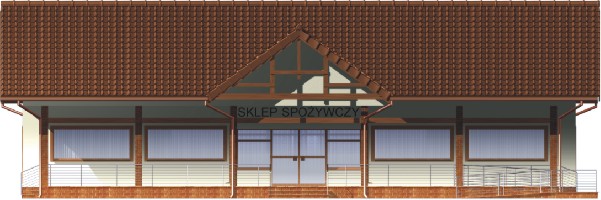

Elewacja frontowa

Elewacja ogrodowa

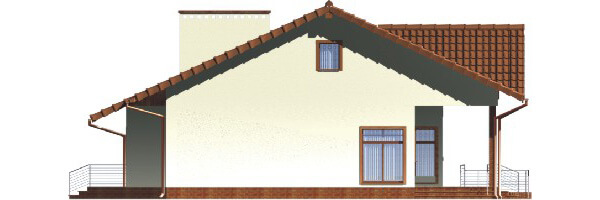

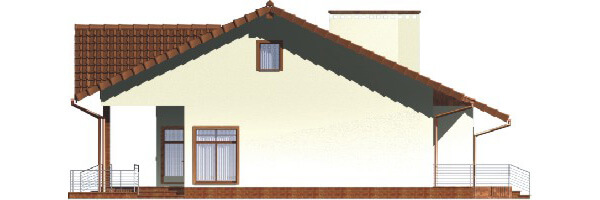

Elewacja boczna

Informacje podstawowe

Budynek sklepu samoobsługowego o symbolu K-06, parterowy z podpiwniczeniem. Wykonany w technologii tradycyjnej.
Technologia: tradycyjna. Ściany zewnętrzne pustak ceramiczny 29 cm, styropian 11 cm, tynk zewnętzrny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 25°.
Program: hala sprzedaży, pomieszczenie socjalne, pomieszczenie administracyjne, skład opakowań, magazyny, chłodnia, kotłownia.

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Katarzyna Hodor,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

projekt architektoniczny budowlany
projekt konstrukcyjny budowlany
projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
zestawienie materiałów budowlanych
zgoda na zmiany w projekcie

Ogólne kategorie, do których należy ten projekt

Powierzchnia mieszkalna (m²) 150 - 200
Powierzchnia użytkowa (m²) 200 - 300
Powierzchnia zabudowy (m²) 200 - 300
Kąt nachylenia dachu (°) 20 - 25
Szerokość działki/krótszy bok (m) 20 - 25
Wysokość budynku (m) 7 - 8

Podstawowe parametry projektu

Powierzchnia mieszkalna (m²) 163.40
Powierzchnia użytkowa (m²) 271.40
Powierzchnia zabudowy (m²) 249.53
Szerokość budynku/krótszy bok (m) 13.44
Długość budynku/dłuższy bok (m) 20
Wysokość budynku (m) 7.08
Szerokość działki/krótszy bok (m) 21.40
Kąt nachylenia dachu (°) 25°
Rodzaj dachu dwuspadowy
Piwnica częściowo podpiwniczony
Garaż bez garażu
Poddasze poddasze nieużytkowe

Uzupełniające parametry projektu

Rodzaj technologii* tradycyjna
Układ dachu kalenicowy
Kubatura (m³) 1684.90
Liczba kondygnacji 2
Rodzaj ogrzewania gazowe
Liczba pomieszczeń 15

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
