Projekt Budynek usługowy Kod: LK-131
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

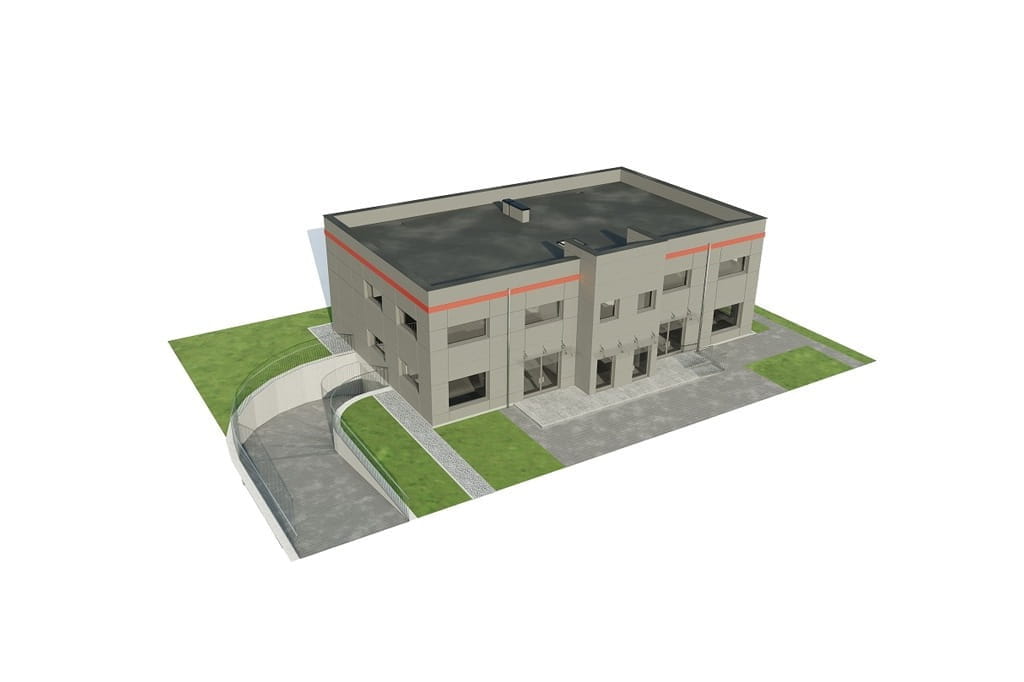

Model
Elewacje

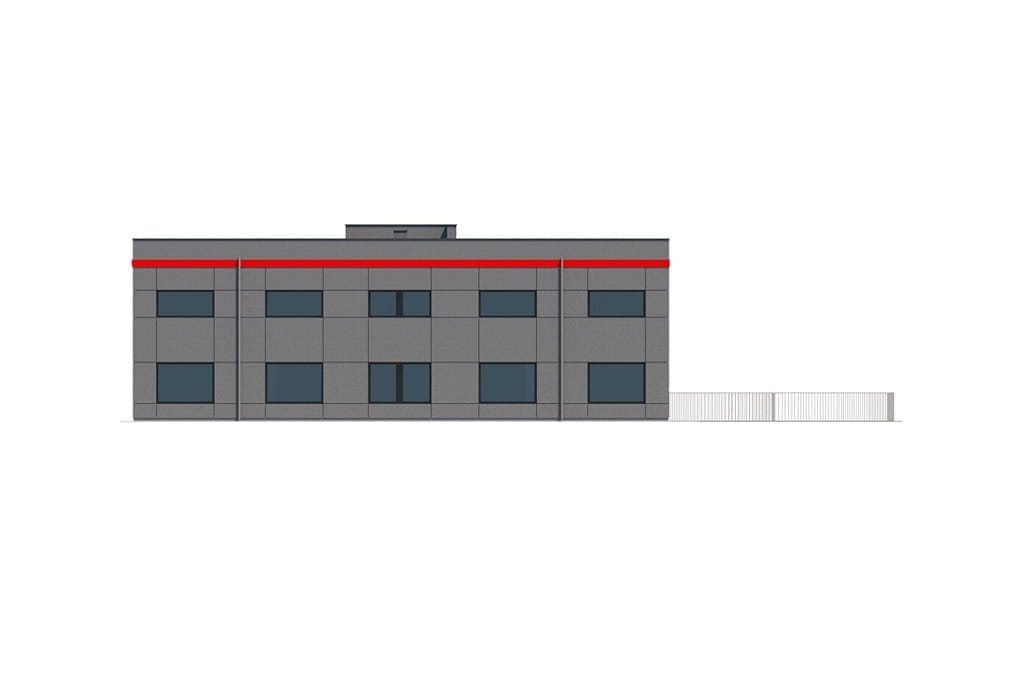

elewacja ogrodowa

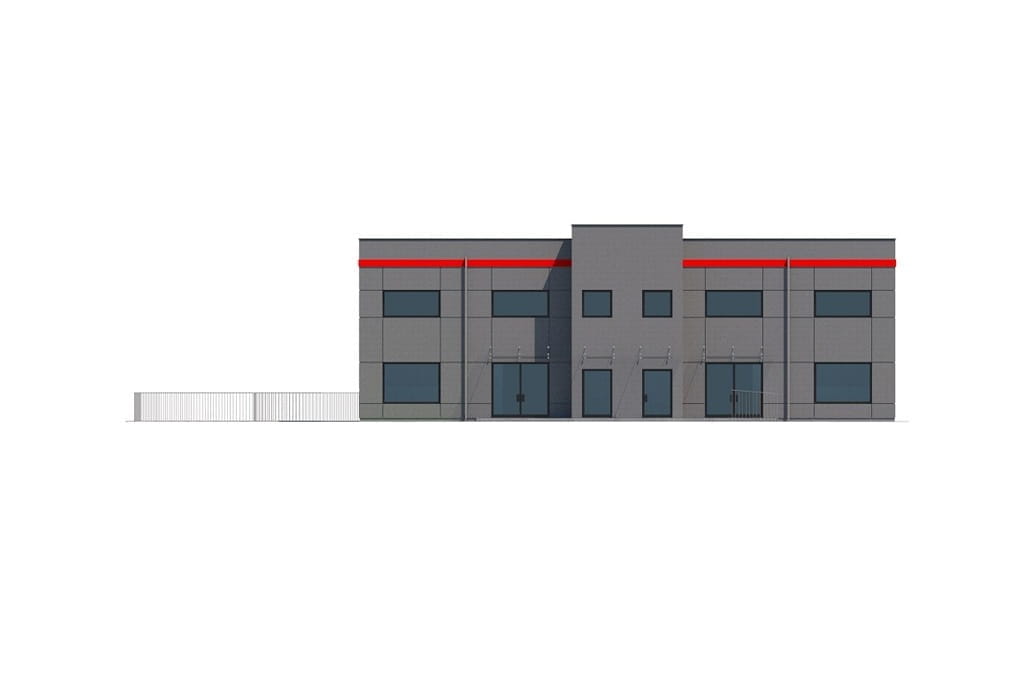

elewacja frontowa

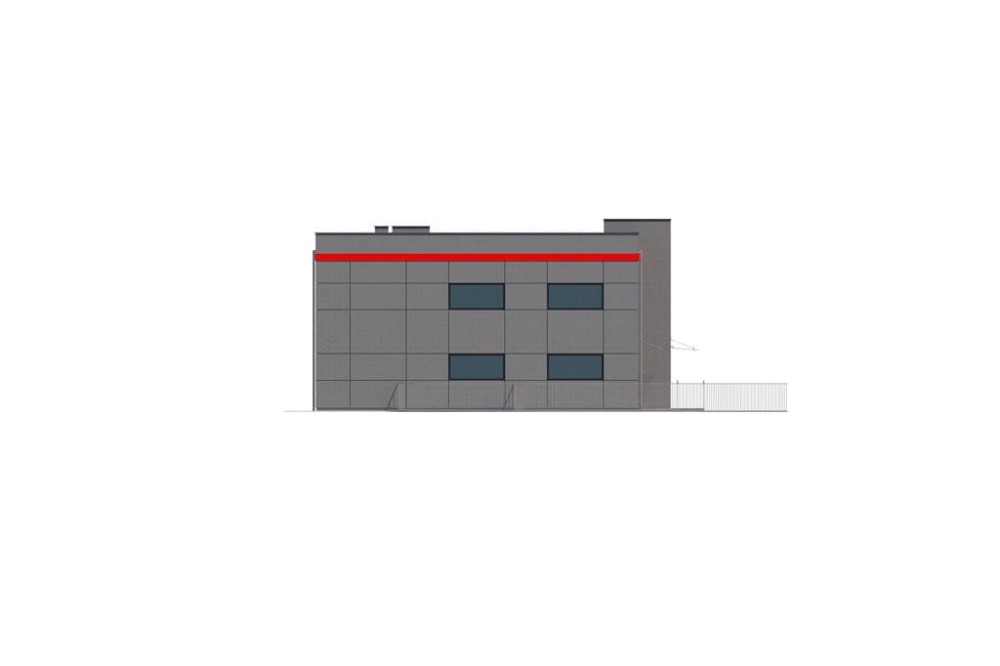

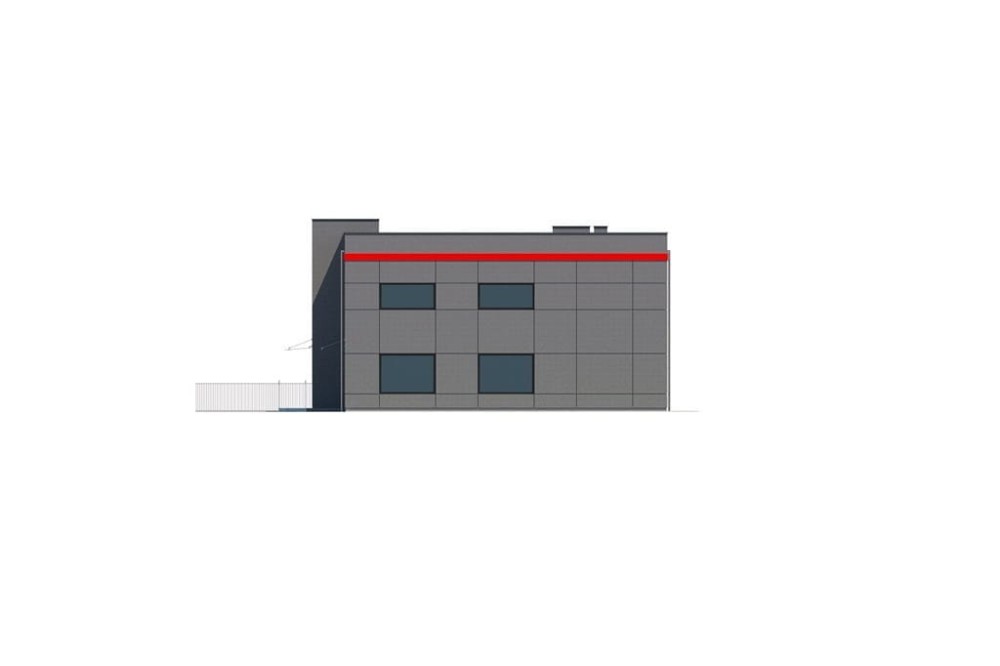

elewacja boczna
elewacja boczna

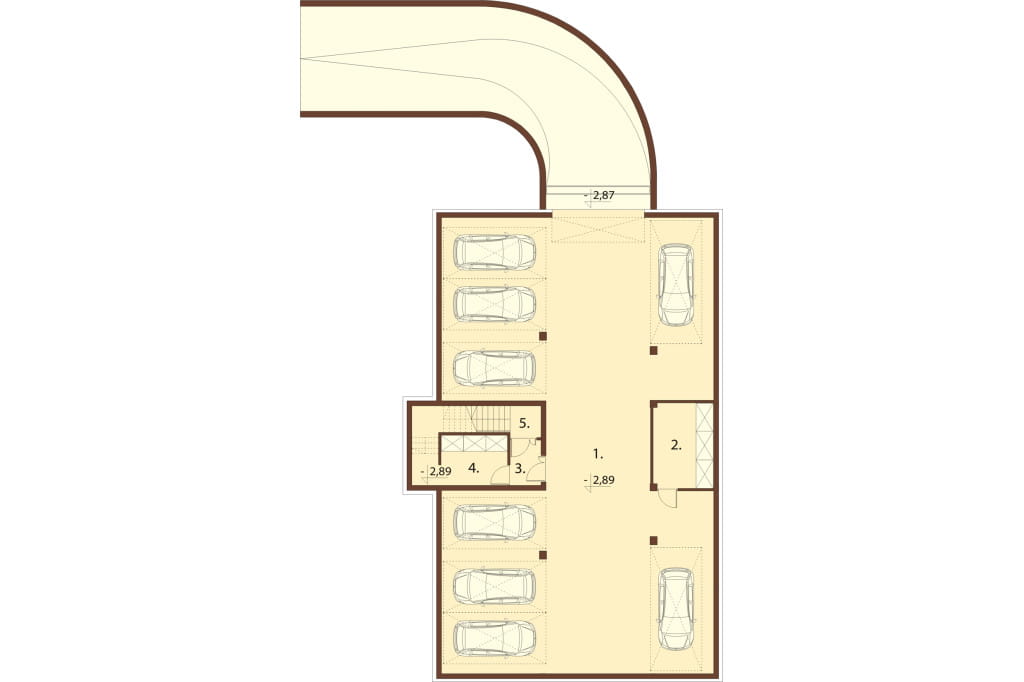

Rzut piwnicy

PIWNICA: 292,04 m2

1. Garaż podziemny 257,52 m2
2. Pom. gosp. 11,96 m2
3. Przedsionek 3,19 m2
4. Pom. gosp. 11,12 m2
5. Kl. schodowa 8,25 m2

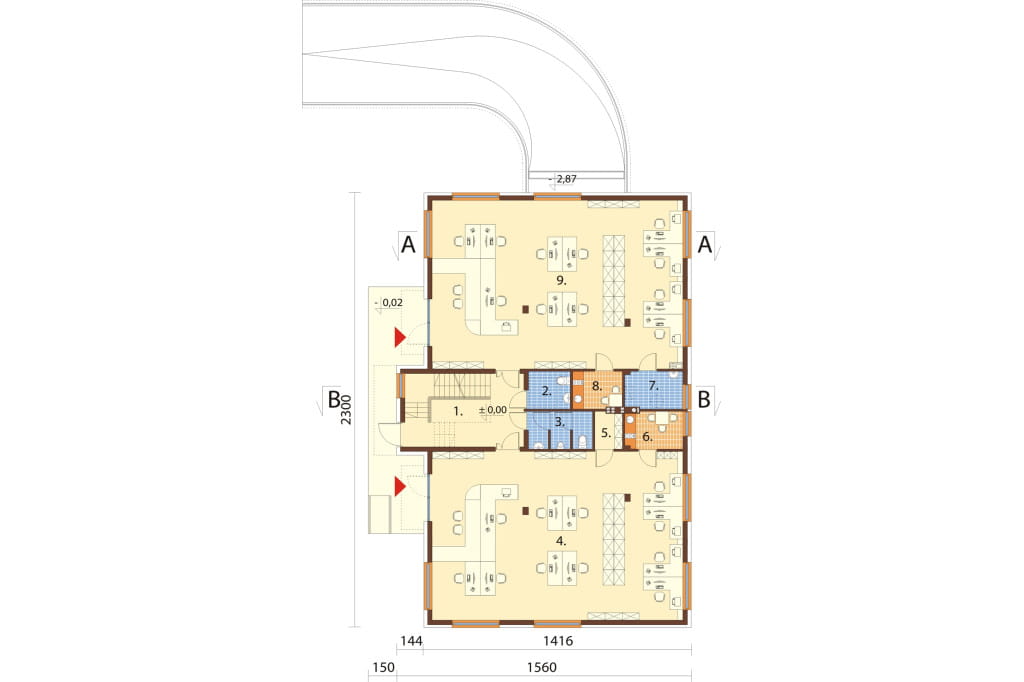

Rzut parteru

PARTER: 289,22 m2

1. Kl. schodowa 24,04 m2
2. WC damskie / WC niepełn. 4,27 m2
3. WC męski 6,26 m2
4. Biuro 117,70 m2
5. Serwerownia 2,67 m2
6. Pokój śniadań 5,80 m2
7. Kotłownia gazowa 5,80 m2
8. Pokój śniadań 4,98 m2
9. Biuro 117,70 m2

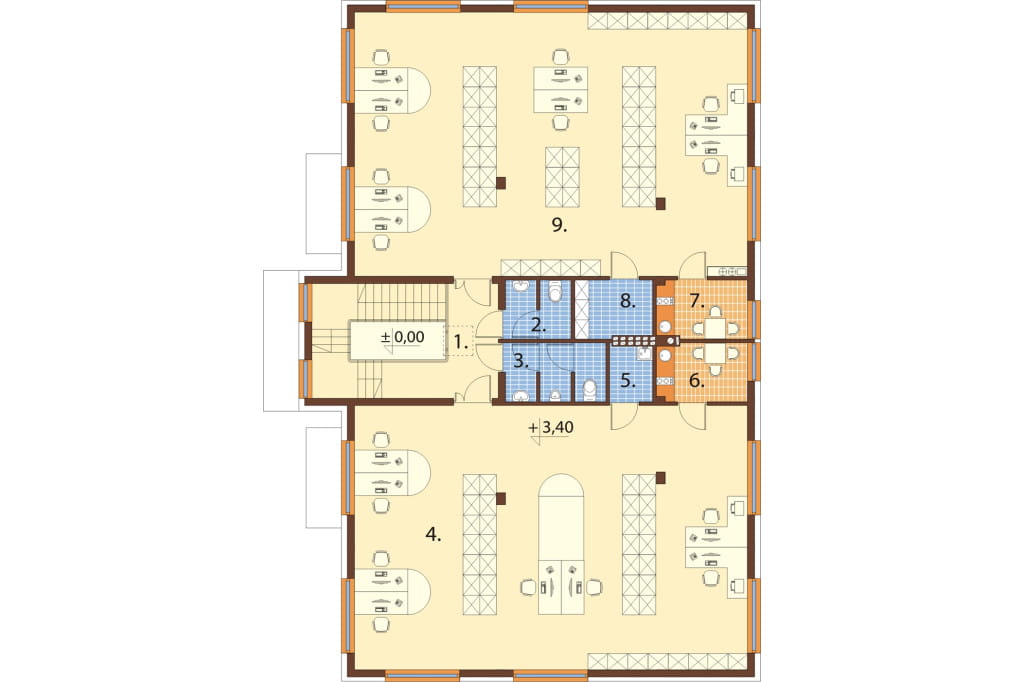

Rzut I piętra

I PIĘTRO: 280,84 m2

1. Kl. schodowa 15,94 m2
2. WC damskie 4,11 m2
3. WC męskie 6,26 m2
4. Biuro 117,70 m2
5. Pom. gosp. 2,61 m2
6. Pokój śniadań 5,80 m2
7. Pokój śniadań 5,80 m2
8. Pom. gosp. 4,92 m2
9. Biuro 117,70 m2

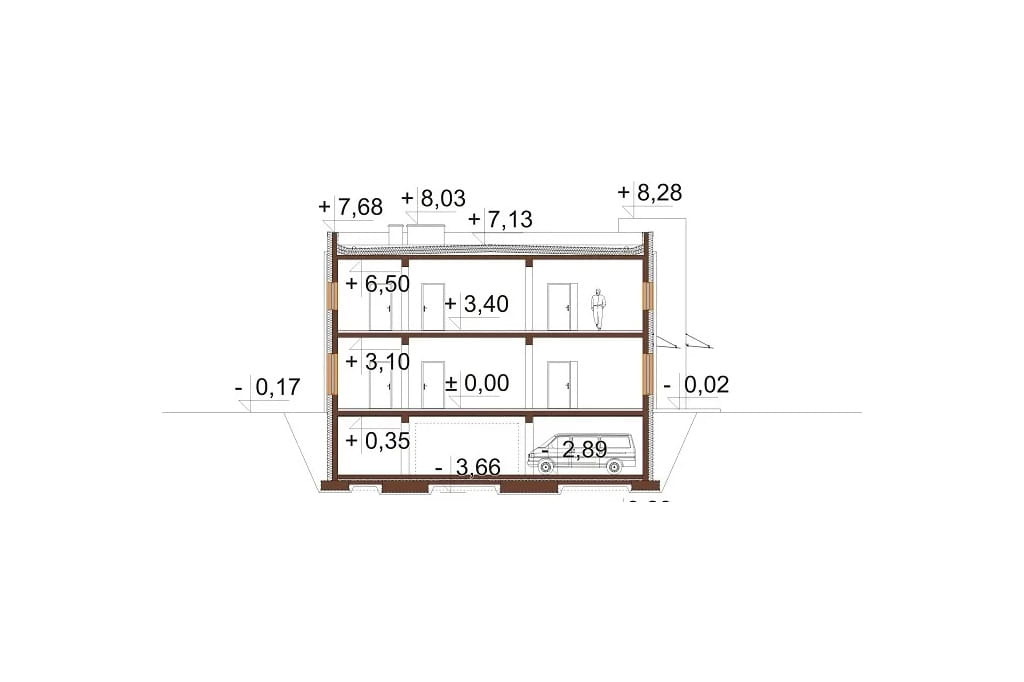

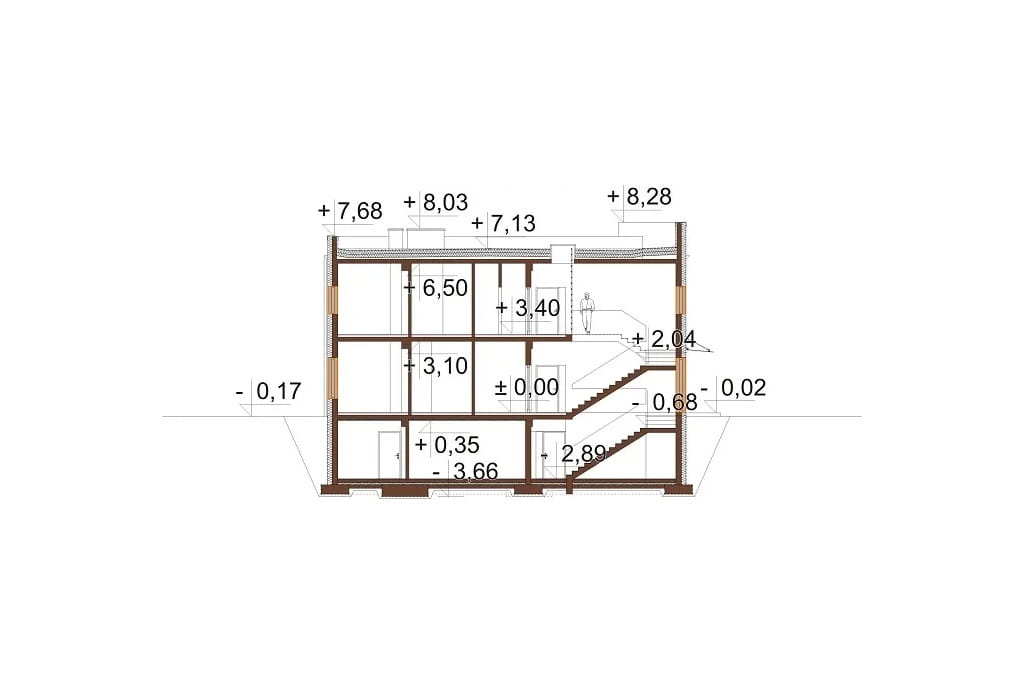

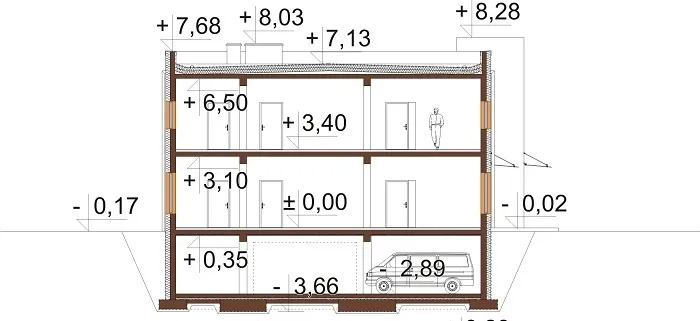

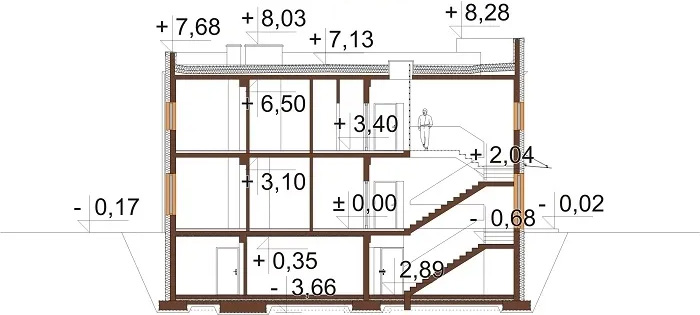

Przekrój



POWIĘKSZ PRZEKRÓJ

Projekt budynku usługowego LK-131
Budynek usługowy pełniący funkcję biurową z częścią podziemną przeznaczoną na garaż wielostanowiskowy.
Posiada dwie kondygnacje nadziemne: parter oraz I piętro.
Przewiduje się przebywanie w budynku 32 osób 9 po 16 na kondygnację i 8 osób w jednym pomieszczeniu biurowym).
W przypadku zatrudnienia osoby niepełnosprawnej do pracy biurowej, należy zorganizować dla niej miejsce pracy na parterze budynku. Na parterze zaptojektowano WC przystosowane do korzystania dla osób na wózkach inwalidzkich.

Technologia: tradycyjna
Ściany zewnętrzne na elewacja poprzecznych: bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne na elewacja podłużnych: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2,2 - 3,8 %
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: stropodach
Powierzchnia dach: 305,36 m2
Program:
* piwnica: klatka schodowa, przedsionek, 2 pomieszczenia gospodarcze, garaż podziemny z 8 stanowiskami parkingowymi
*parter: klatka schodowa, WC męskie, WC damskie / dla osób niepełnosprawnych, serwerownia, kotłownia gazowa, 2 pokoje śniadań, 2 pomieszczenia biurowe
*I piętro: klatka schodowa, WC męskie, WC damskie, 2 pomieszczenia gospodarcze, 2 pokoje śniadań, 2 pomieszczenia biurowe.


ZOBACZ PODOBNE PROJEKTY:

LK-38

LK-150






 Powierzchnia zabudowy: 332.58 m²
Powierzchnia użytkowa: 862.10 m²
Kubatura: 3439.10 m³
Szerokość działki: 26.06 m
Ilość kondygnacji: 3
Liczba pomieszczeń: 23
Kąt nachylenia dachu: 2.2 - 3.8%
Pokój na parterze: Nie
Wysokość budynku: 7.85 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 19.36 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 11 700PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
