Projekt

Budynek usługowy

Kod: K-131
Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40

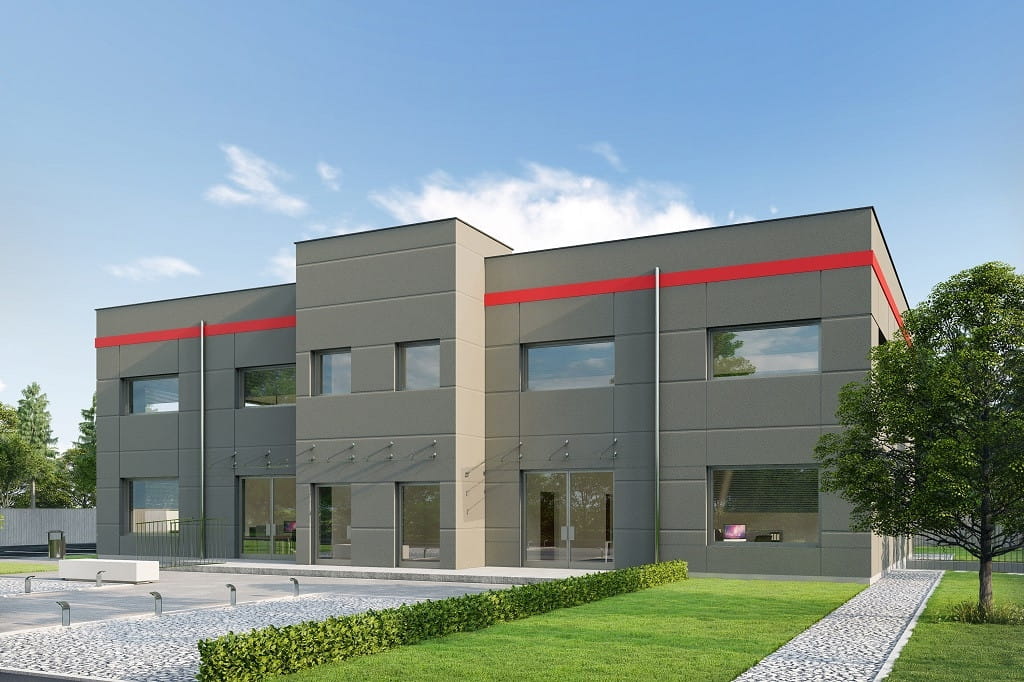

Model

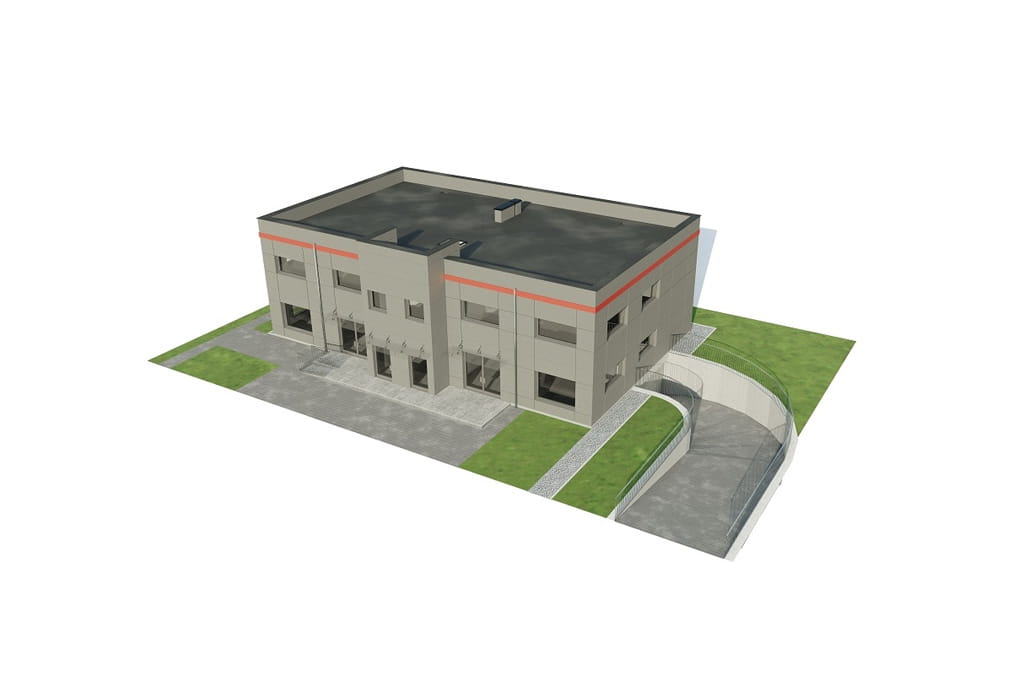

Projekt K-131 - model

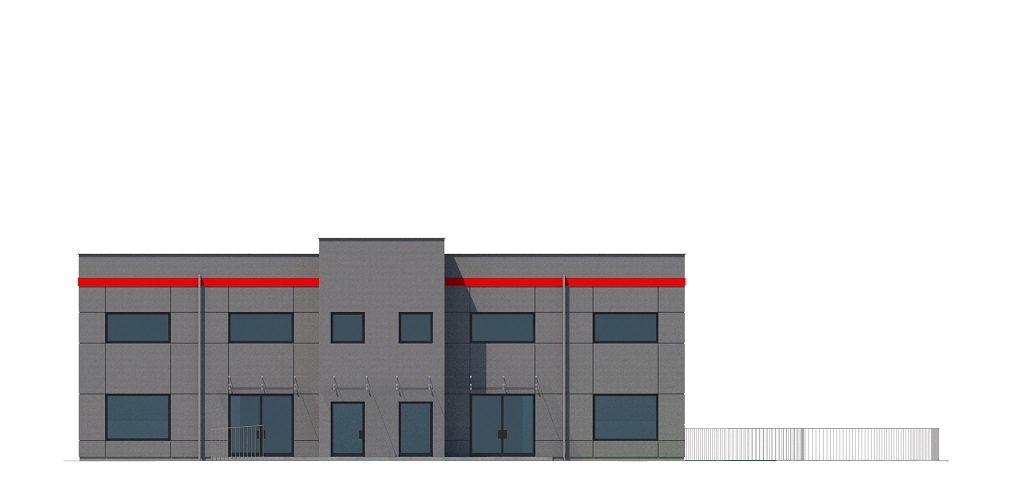

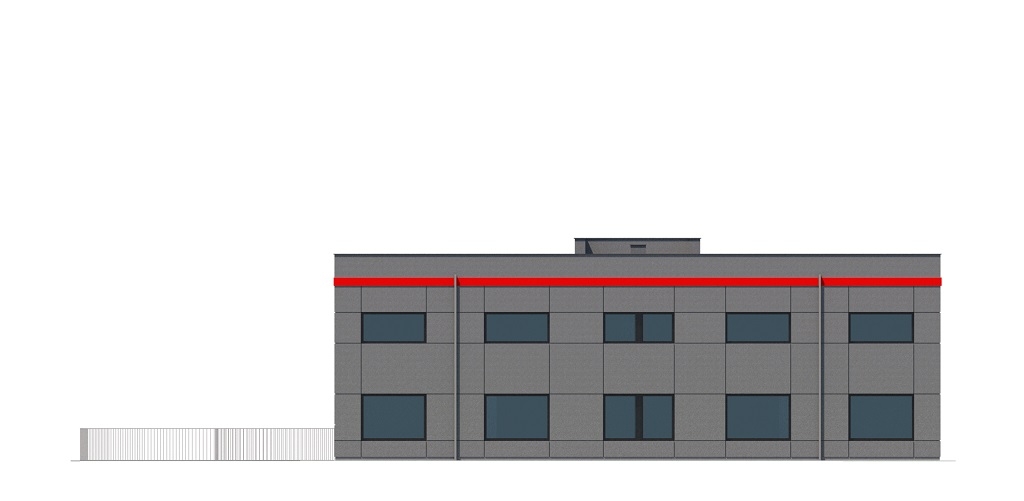

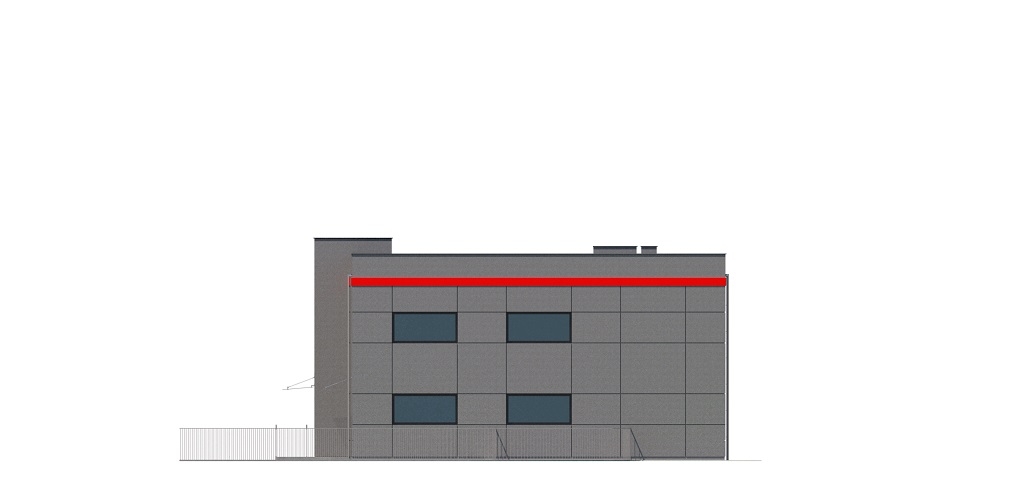

Elewacje

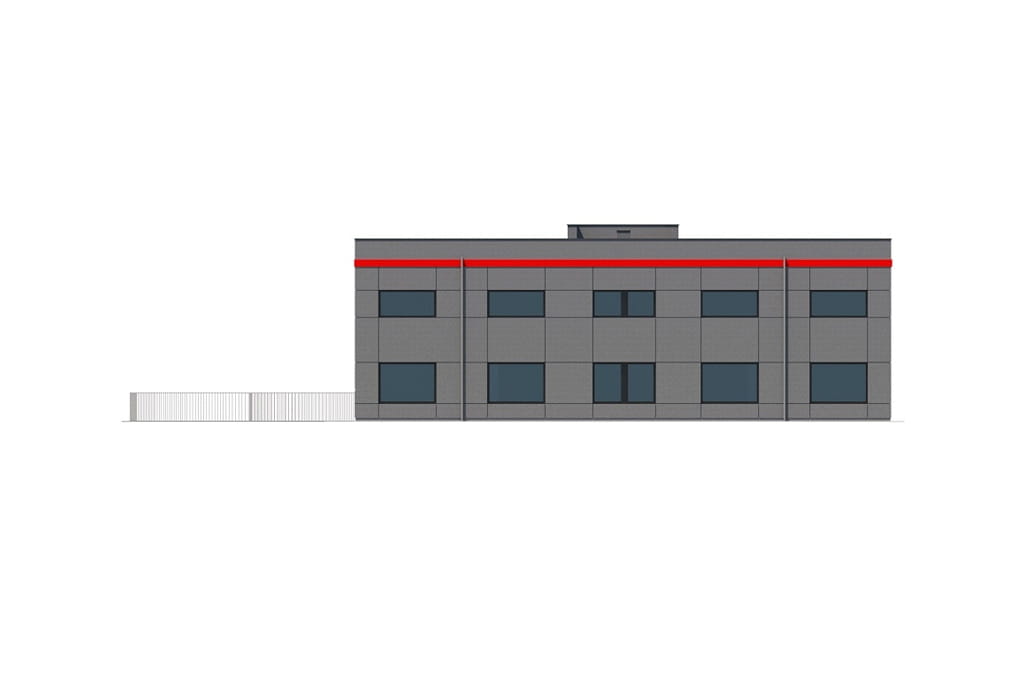

Projekt K-131 - elewacja
elewacja ogrodowa

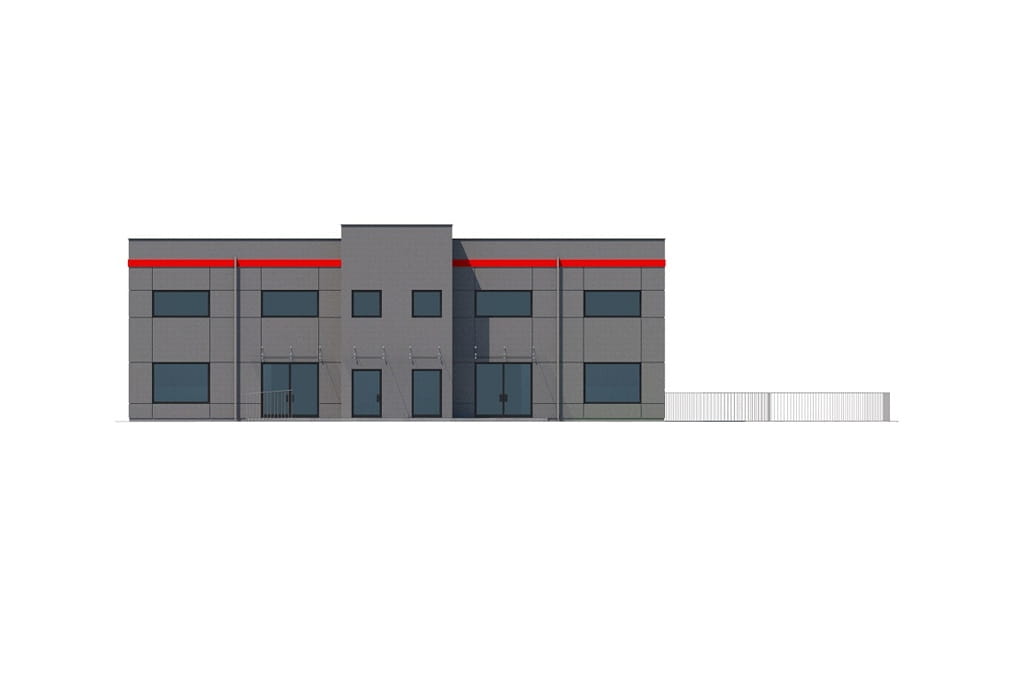

Projekt K-131 - elewacja
elewacja frontowa

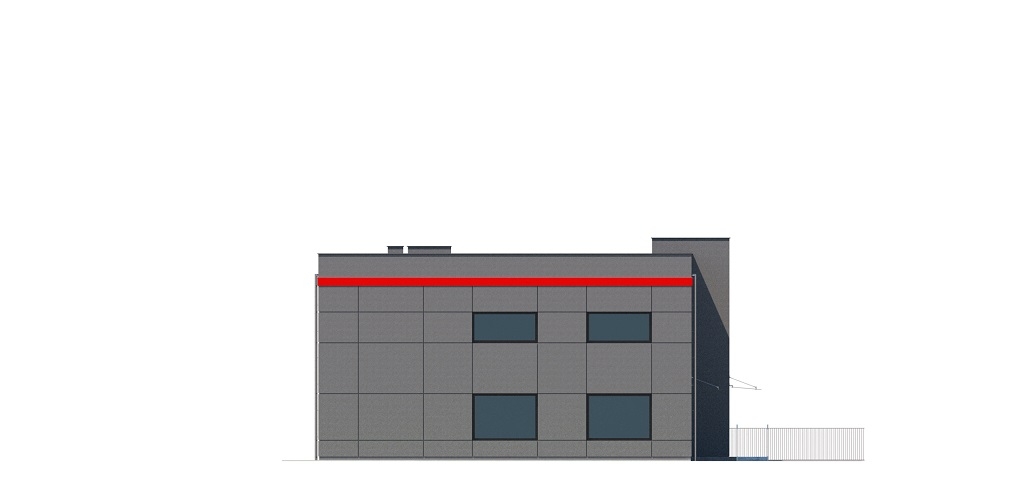

Projekt K-131 - elewacja

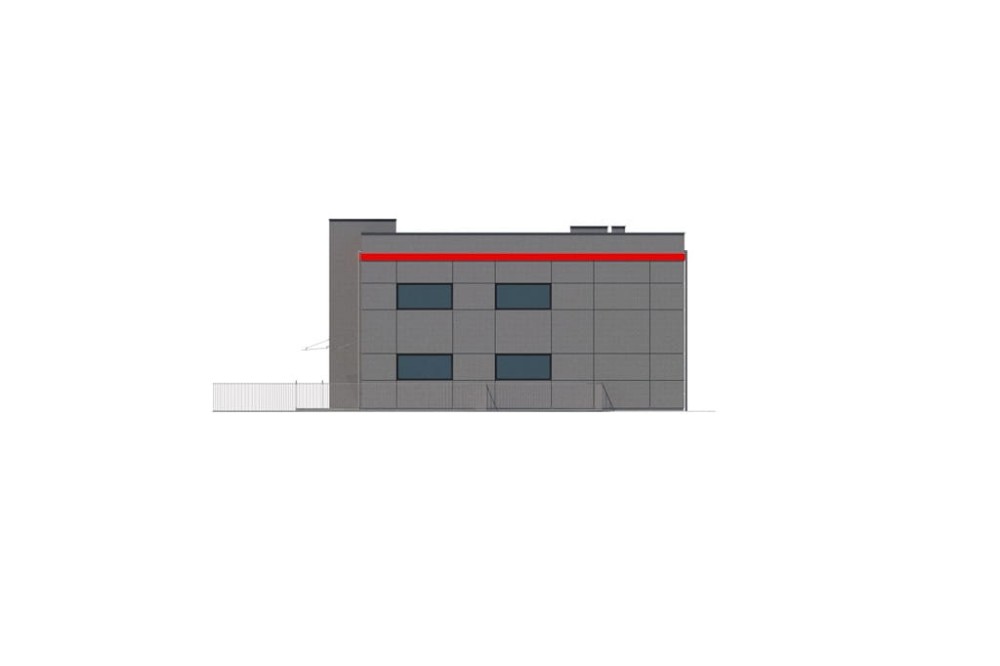

elewacja boczna
Projekt K-131 - elewacja

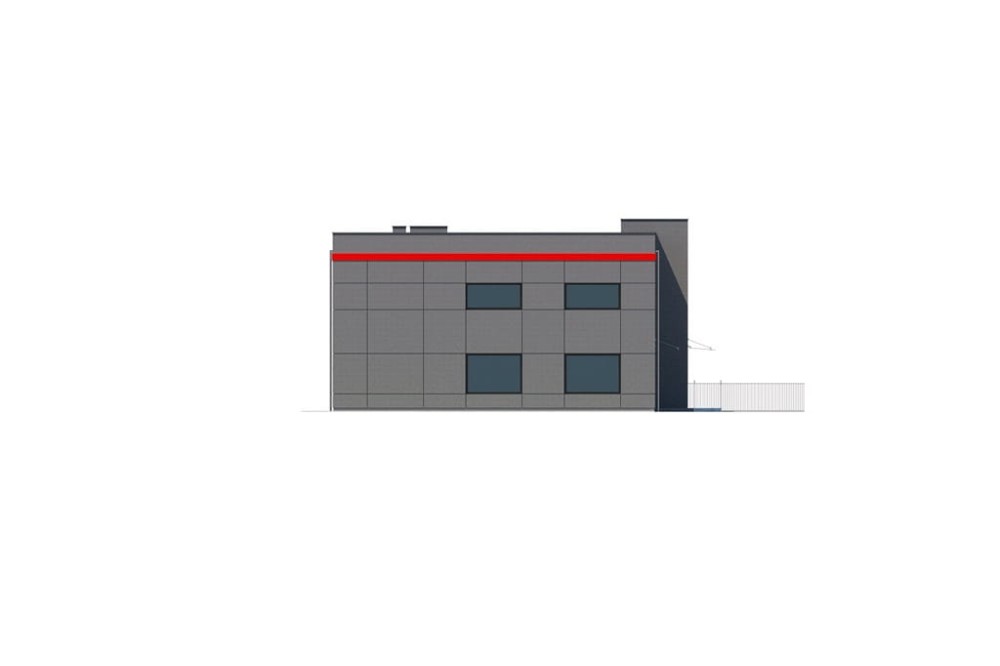

elewacja boczna

zobacz realizacje naszych projektów

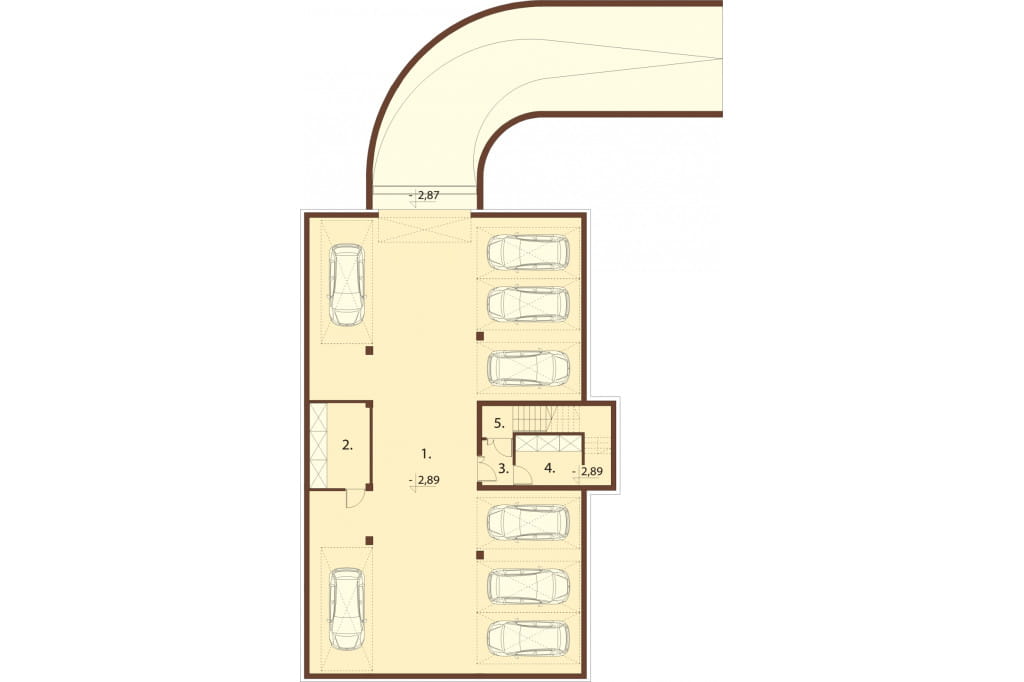

Rzut piwnicy



Projekt K-131 - rzut

PIWNICA: 292,04 m2

1. Garaż podziemny 257,52 m2
2. Pom. gosp. 11,96 m2
3. Przedsionek 3,19 m2
4. Pom. gosp. 11,12 m2
5. Kl. schodowa 8,25 m2

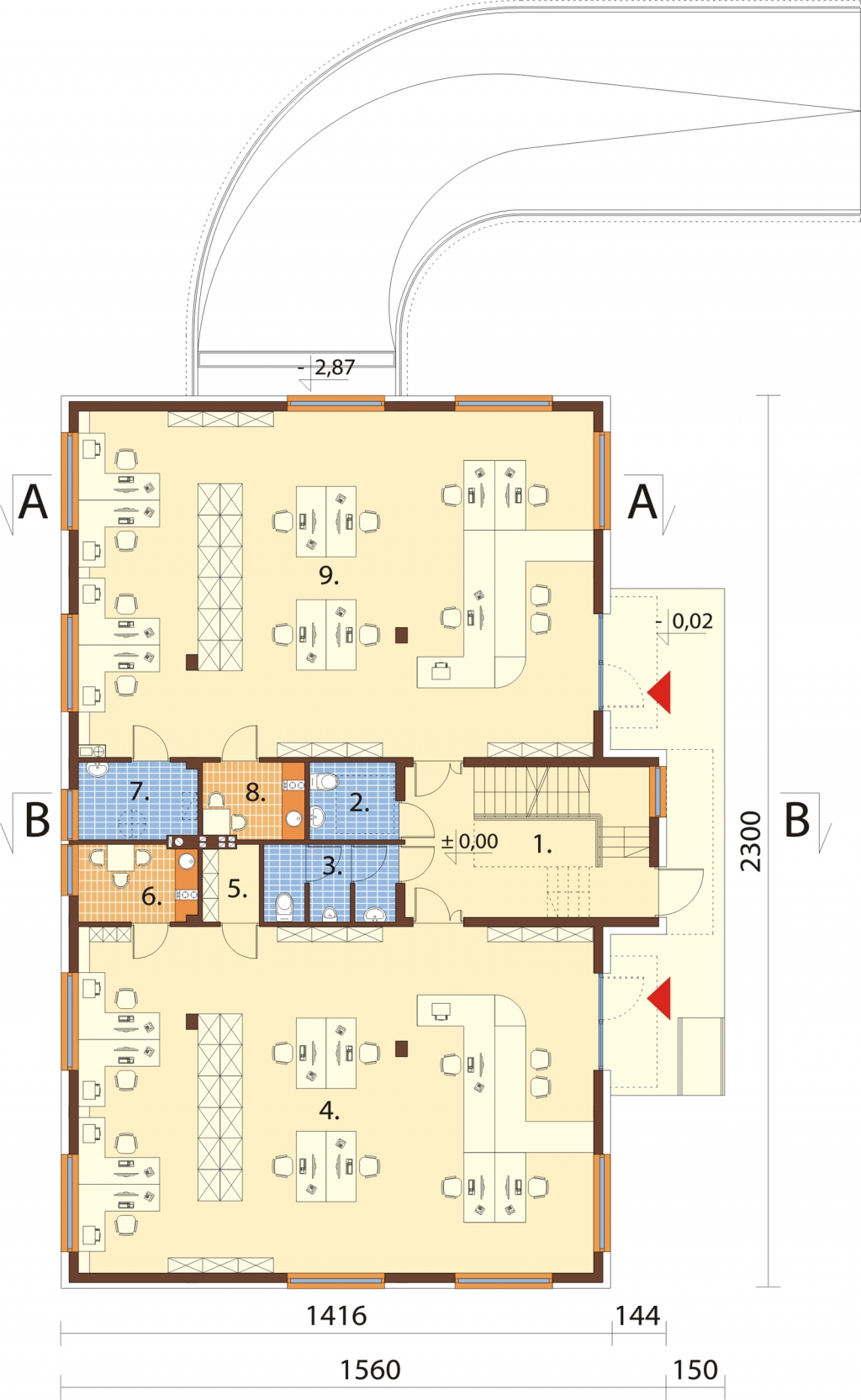

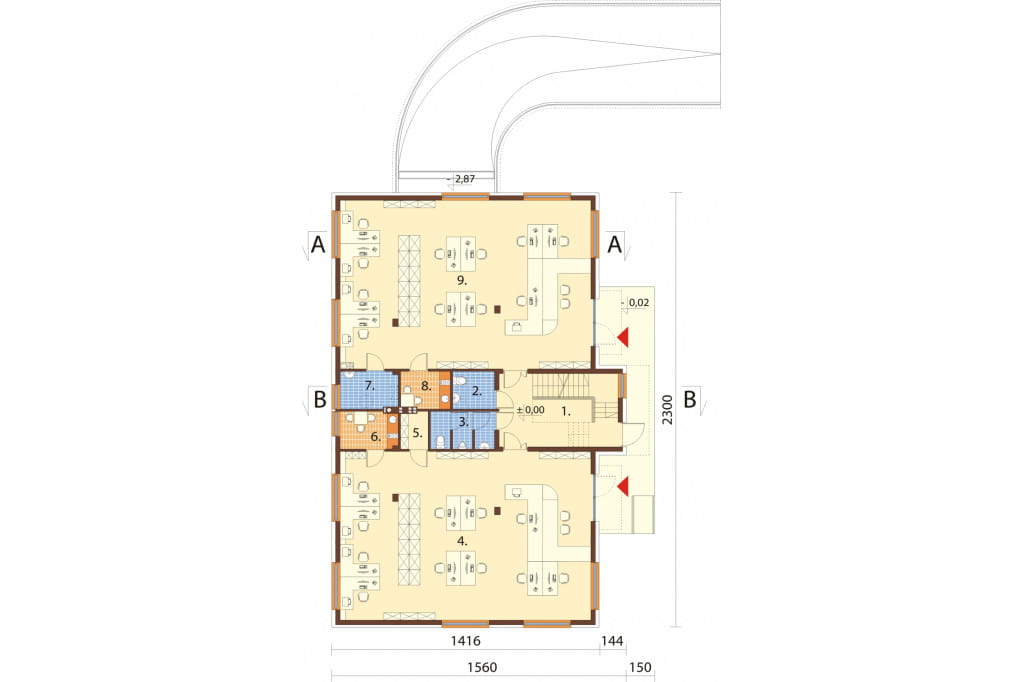

Rzut parteru



Projekt K-131 - rzut

PARTER: 289,22 m2

1. Kl. schodowa 24,04 m2
2. WC damskie / WC niepełn. 4,27 m2
3. WC męski 6,26 m2
4. Biuro 117,70 m2
5. Serwerownia 2,67 m2
6. Pokój śniadań 5,80 m2
7. Kotłownia gazowa 5,80 m2
8. Pokój śniadań 4,98 m2
9. Biuro 117,70 m2

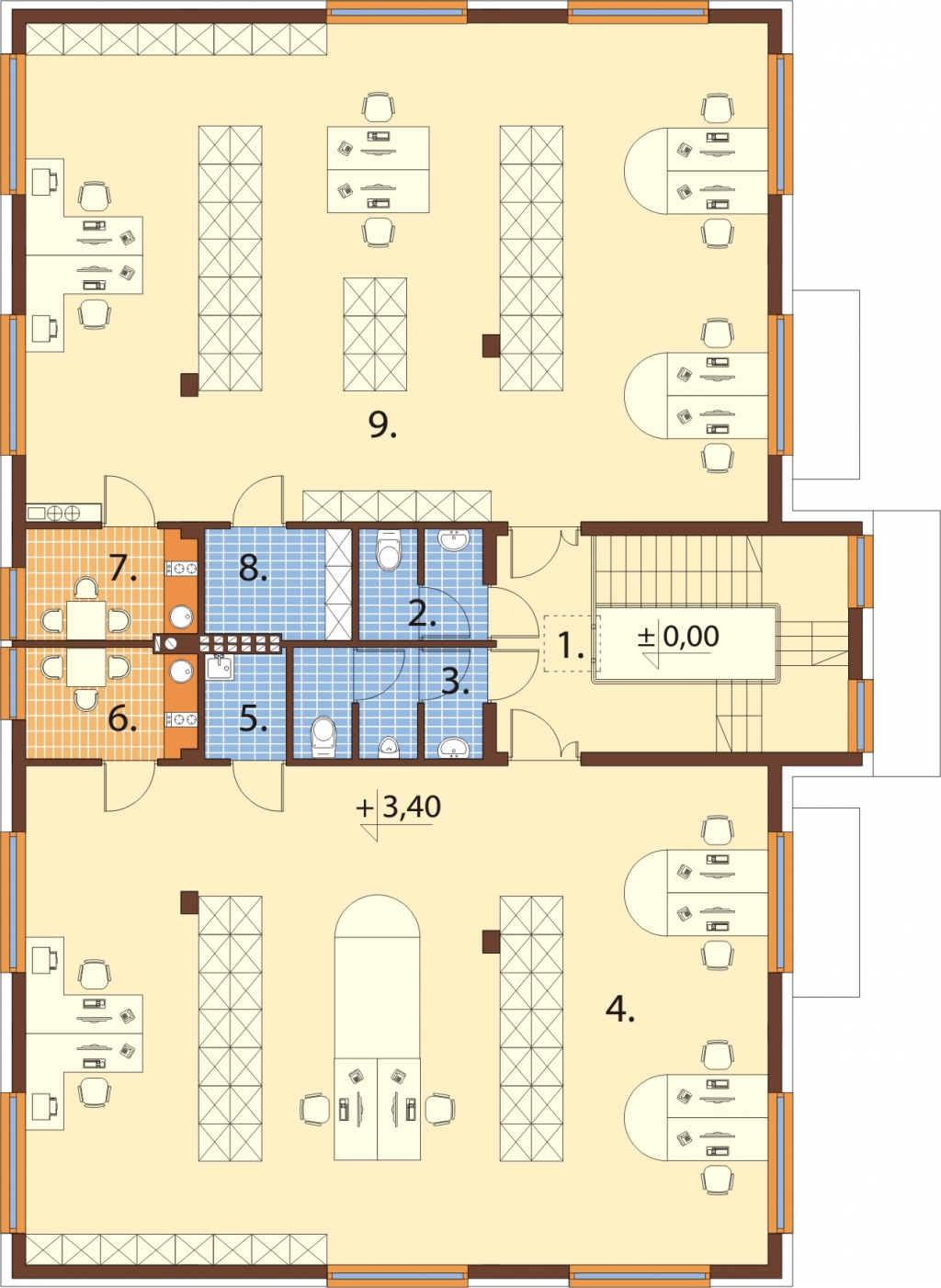

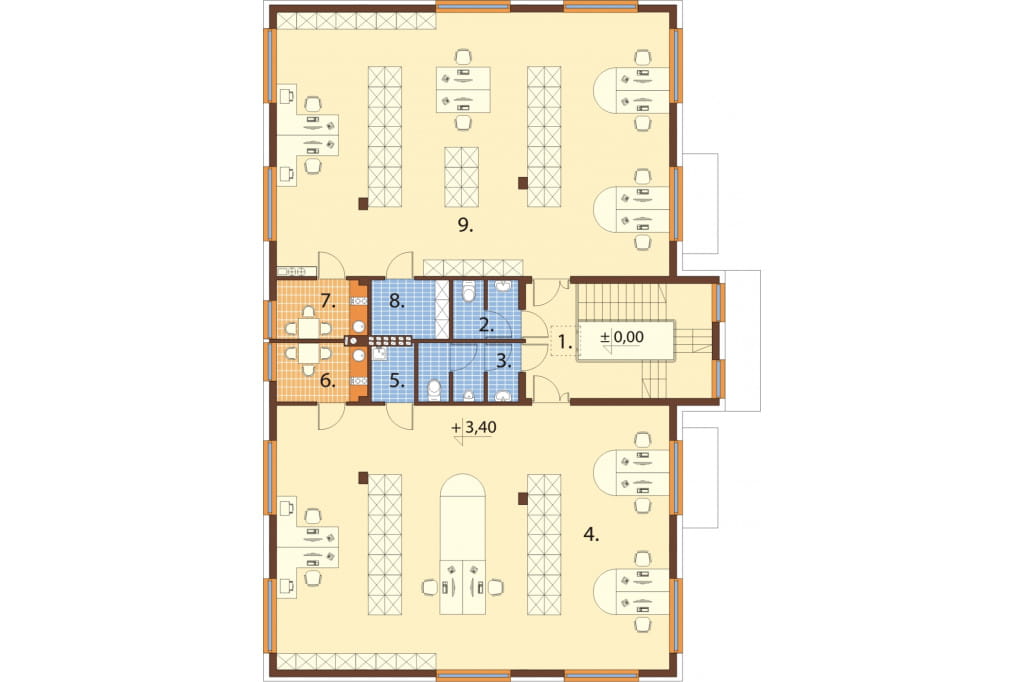

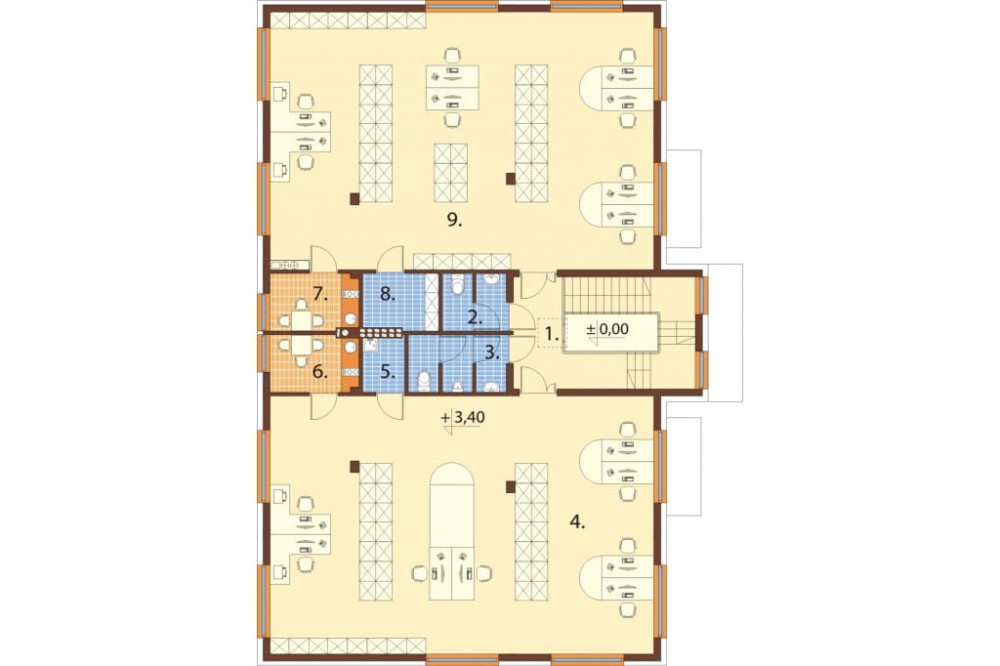

Rzut I piętra



Projekt K-131 - rzut

I PIĘTRO: 280,84 m2

1. Kl. schodowa 15,94 m2
2. WC damskie 4,11 m2
3. WC męskie 6,26 m2
4. Biuro 117,70 m2
5. Pom. gosp. 2,61 m2
6. Pokój śniadań 5,80 m2
7. Pokój śniadań 5,80 m2
8. Pom. gosp. 4,92 m2
9. Biuro 117,70 m2


Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowego K-131
Budynek usługowy pełniący funkcję biurową z częścią podziemną przeznaczoną na garaż wielostanowiskowy.
Posiada dwie kondygnacje nadziemne: parter oraz I piętro.
Przewiduje się przebywanie w budynku 32 osób 9 po 16 na kondygnację i 8 osób w jednym pomieszczeniu biurowym).
W przypadku zatrudnienia osoby niepełnosprawnej do pracy biurowej, należy zorganizować dla niej miejsce pracy na parterze budynku. Na parterze zaptojektowano WC przystosowane do korzystania dla osób na wózkach inwalidzkich.

Technologia: tradycyjna
Ściany zewnętrzne na elewacja poprzecznych: bloczki z betonu komórkowego 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne na elewacja podłużnych: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2,2 - 3,8 %
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: stropodach
Powierzchnia dach: 305,36 m2
Program:
* piwnica: klatka schodowa, przedsionek, 2 pomieszczenia gospodarcze, garaż podziemny z 8 stanowiskami parkingowymi
*parter: klatka schodowa, WC męskie, WC damskie / dla osób niepełnosprawnych, serwerownia, kotłownia gazowa, 2 pokoje śniadań, 2 pomieszczenia biurowe
*I piętro: klatka schodowa, WC męskie, WC damskie, 2 pomieszczenia gospodarcze, 2 pokoje śniadań, 2 pomieszczenia biurowe.

Powierzchnia zabudowy: 332.58 m²
Powierzchnia użytkowa: 862.10 m²
Kubatura: 3439.10 m³
Szerokość działki: 26.06 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 3
Liczba pomieszczeń: 23
Kąt nachylenia dachu: 2,2 - 3,8%
Pokój na parterze: Nie
Wysokość budynku: 7,85 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 19,36 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., gaz, wentylacja mechaniczna z rekuperacją)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem, garaż wielostanowiskowy
Piwnica: podpiwniczony
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, projekty budynków biurowych, konferencyjne, projekty budynków konferencyjnych, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 4 900 PLN 11 000 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
