Projekt domu

CARCASO

Kod: DM-6720
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

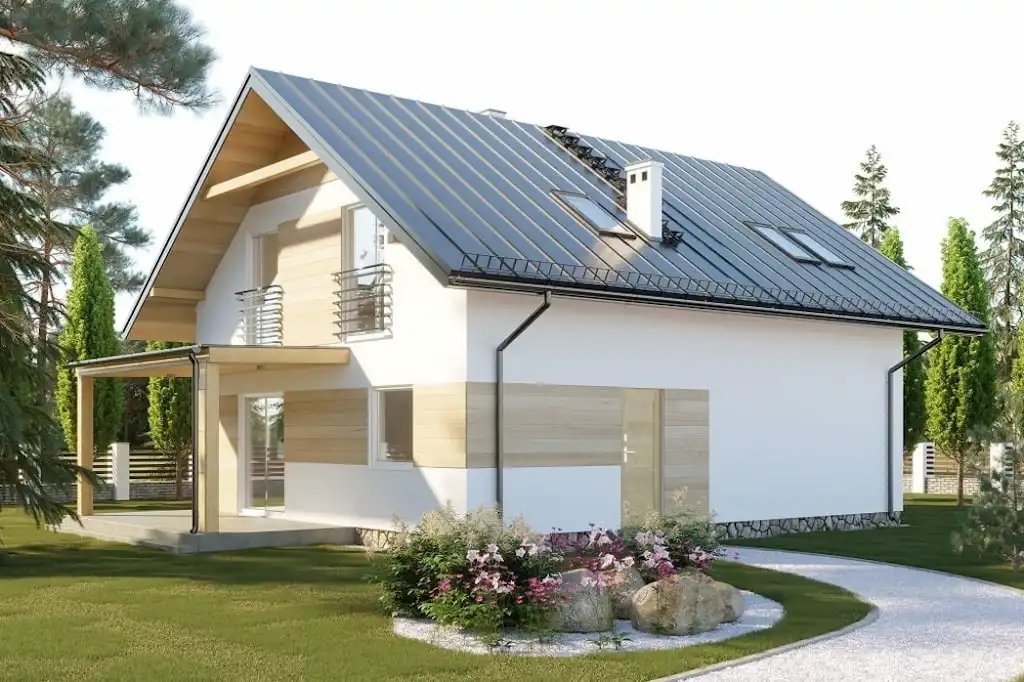

Carcaso to oferta dla inwestorów, którzy poszukują projektu na średniej wielkości dom jednorodzinny z poddaszem użytkowym. Dom ma miłą dla oka tradycyjną architekturę, z balkonem od strony elewacji frontowej i zadaszonym tarasem od strony elewacji ogrodowej. Dom przewidziany dla 3-5 osób ma cztery pokoje, w tym jeden – senioratkę na parterze. W sumie powierzchnia użytkowa Carcaso to 107.91 m2. Jako sposób ogrzewania jest przewidziany kocioł na pellet.

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

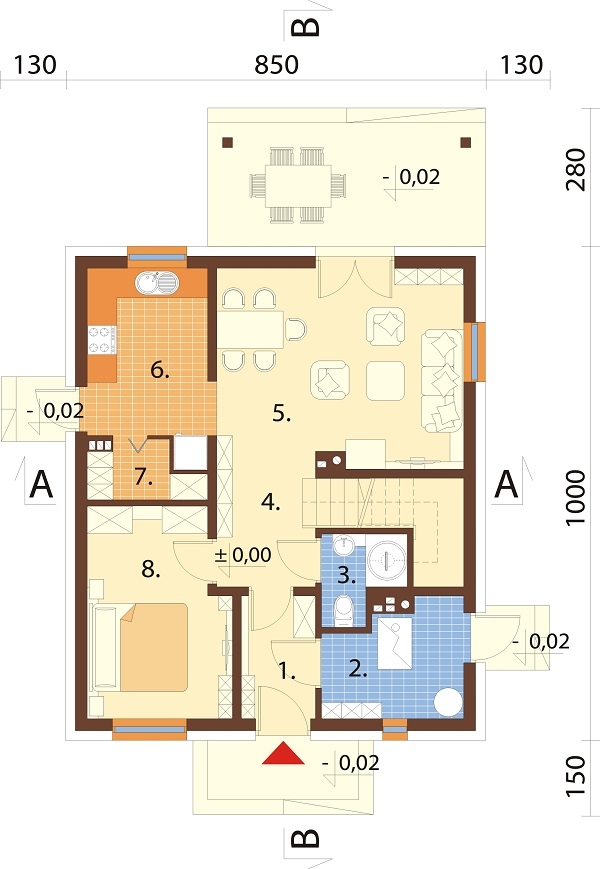

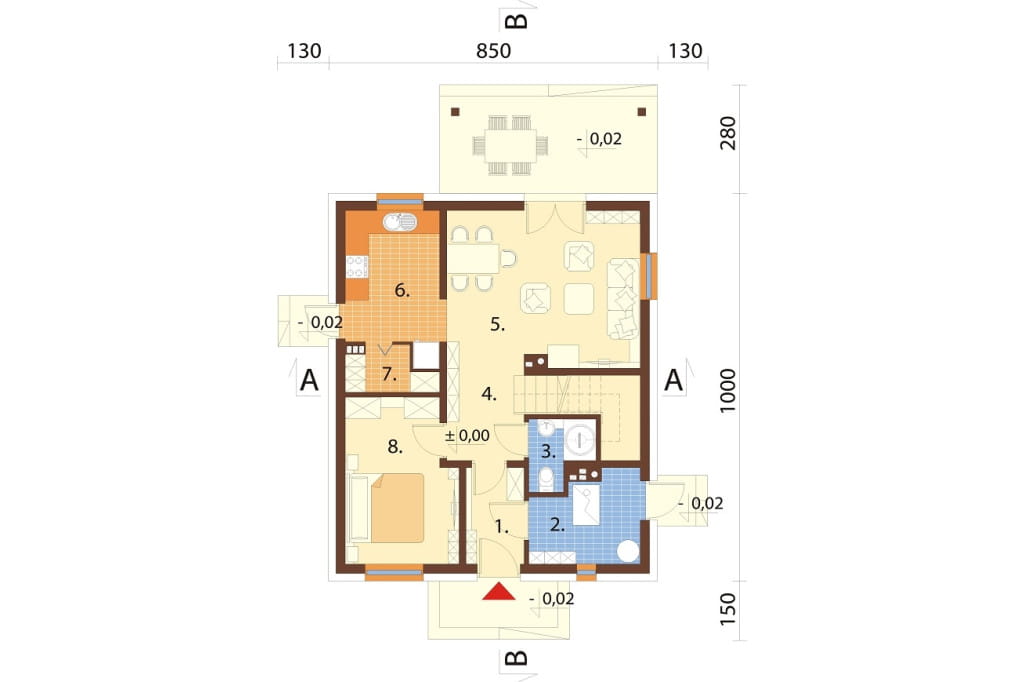

Rzut parteru



Projekt domu DM-6720 - rzut

PARTER: 57,97 m2

1. Wiatrołap 3,62 m2
2. Kotłownia 5,93 m2
3. Łazienka 1,85 / 2,49 m2
4. Hol 4,36 m2
5. Salon 19,88 m2
6. Kuchnia 8,57 m2
7. Spiżarnia 2,22 m2
8. Pokój 11,54 m2

zobacz rysunek szczegółowy
Do domu wchodzimy przez wiatrołap, z którego można przejść do kotłowni i głównego holu. Na lewo mamy pokój – senioratkę, oraz wydzieloną kuchnię ze spiżarnią. Kuchnia ma osobne wejście z zewnątrz. Na prawo natomiast jest mała łazienka, schody na poddasze i pokój dzienny z kominkiem oraz wyjściem na taras.

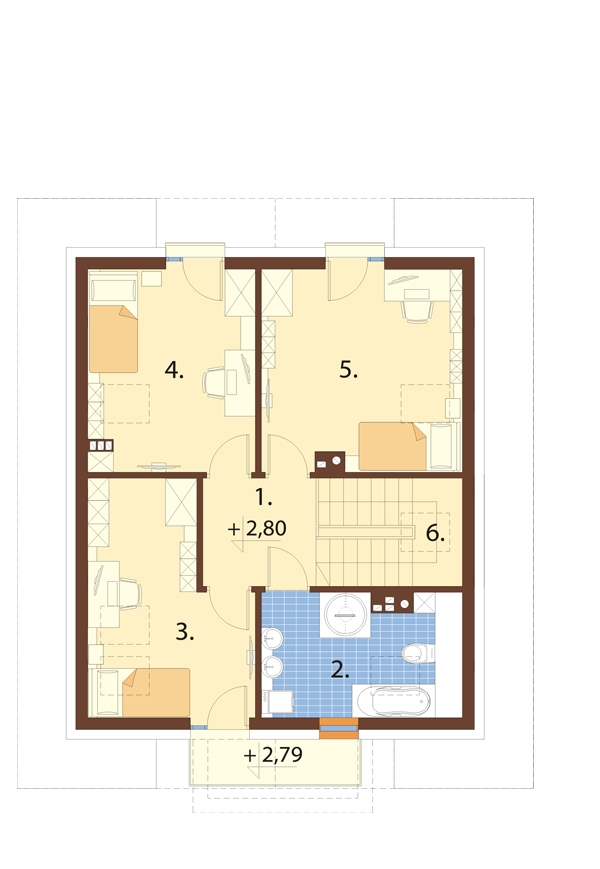

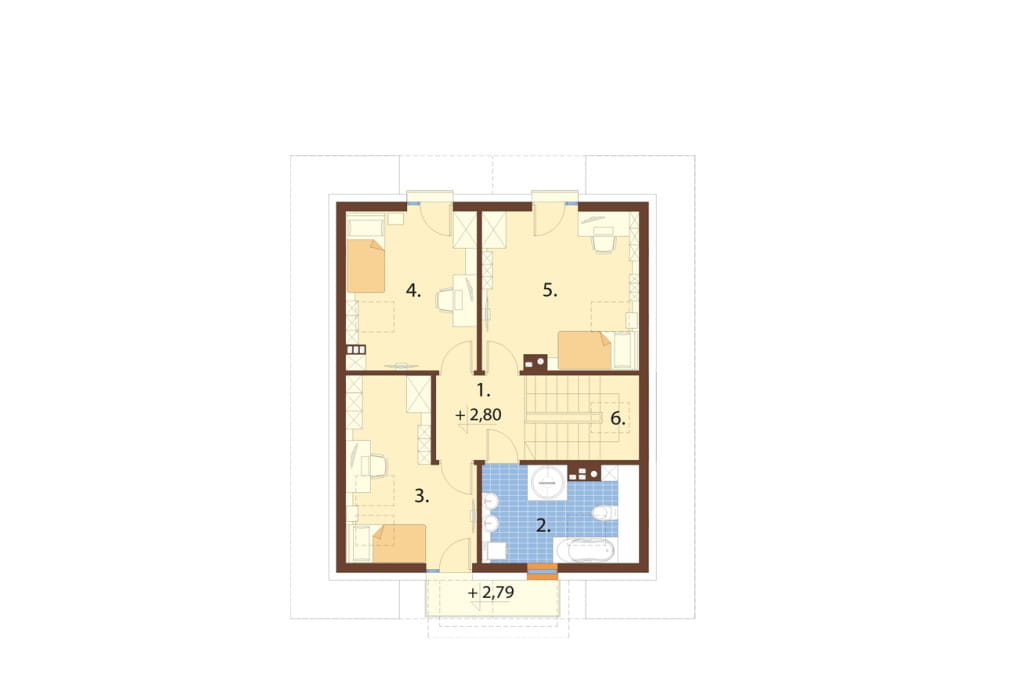

Rzut poddasza



Projekt domu DM-6720 - rzut

PODDASZE: 51,94 / 64,59 m2

1. Hol 4,93 m2
2. Łazienka 7,78 / 9,85 m2
3. Pokój 9,63 / 13,60 m2
4. Pokój 10,49 / 13,71 m2
5. Pokój 12,99 / 16,38 m2
6. Schody 6,12 m2

zobacz rysunek szczegółowy

Na poddaszu zaprojektowaliśmy strefę nocną z trzema pokojami. Z pokoju numer trzy domownicy będą mogli wyjść na balkon. Główna łazienka jest obok schodów na parter.

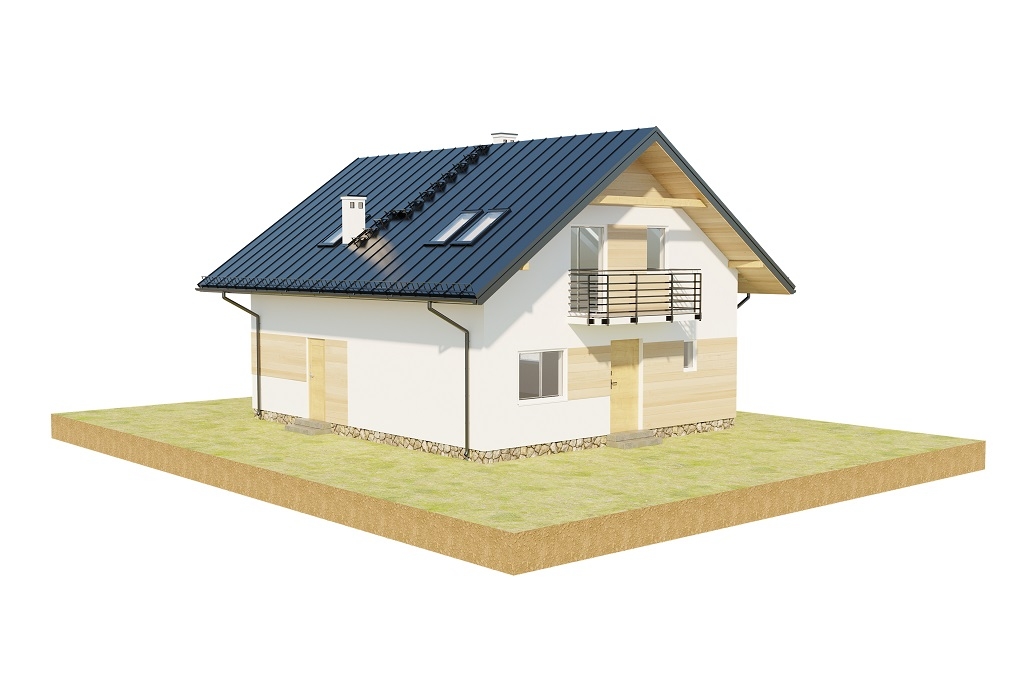

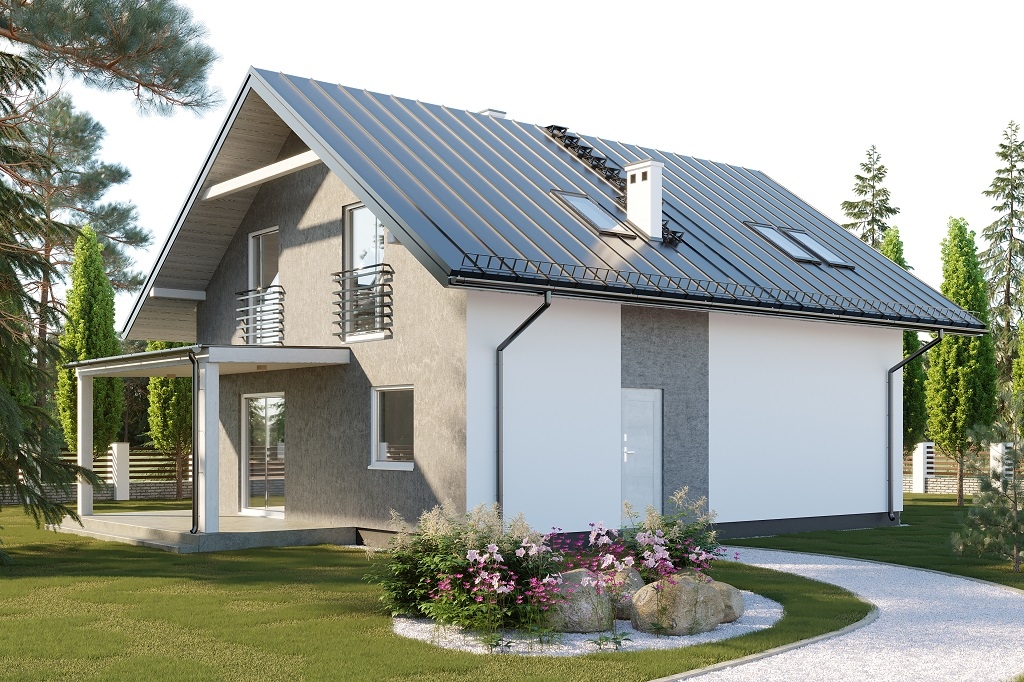

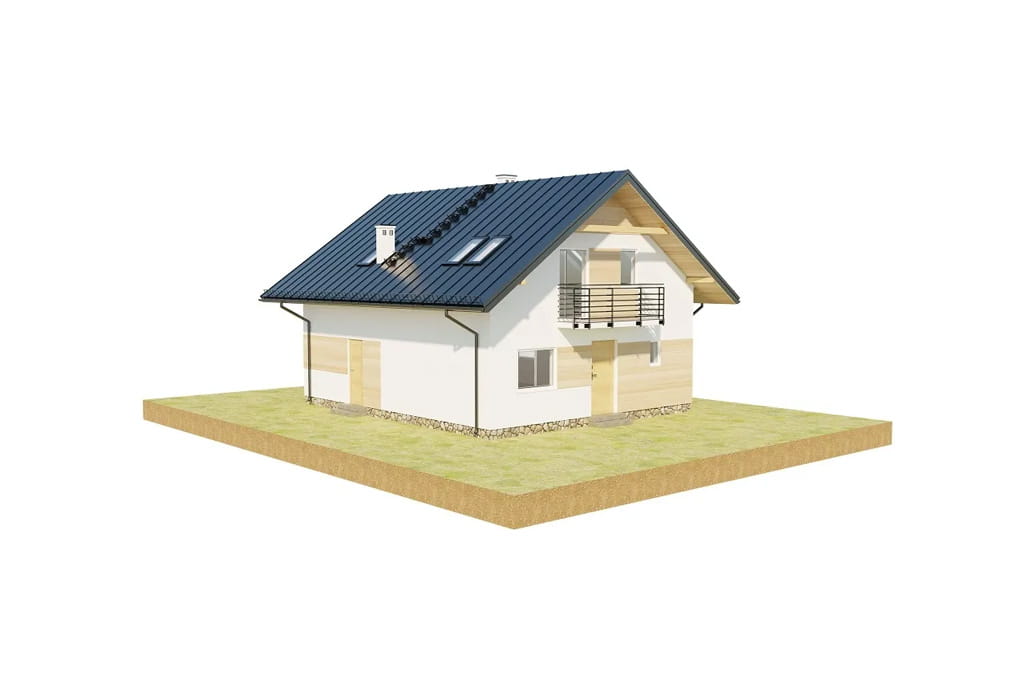

Model



Projekt domu DM-6720 - model

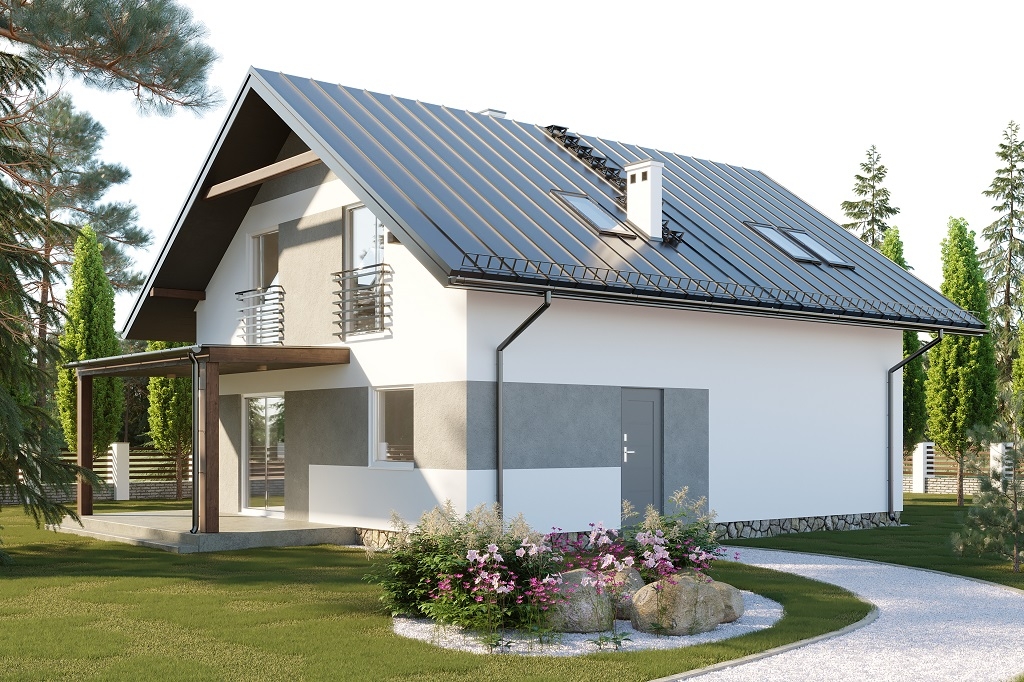

Carcaso ma bryłę na planie prostokąta o wymiarach 8,5m x 10m, kryta jest dwuspadowym dachem o kącie nachylenia równym 35 stopni (blacha trapezowa). By wybudować dom na bazie DM-6720 będziemy potrzebowali działki o szerokości minimum 16,5 m. Od strony elewacji bocznej jest wejście do kotłowni, a od strony elewacji ogrodowej mamy zadaszony taras.

Elewacje



Projekt domu DM-6720 - elewacja

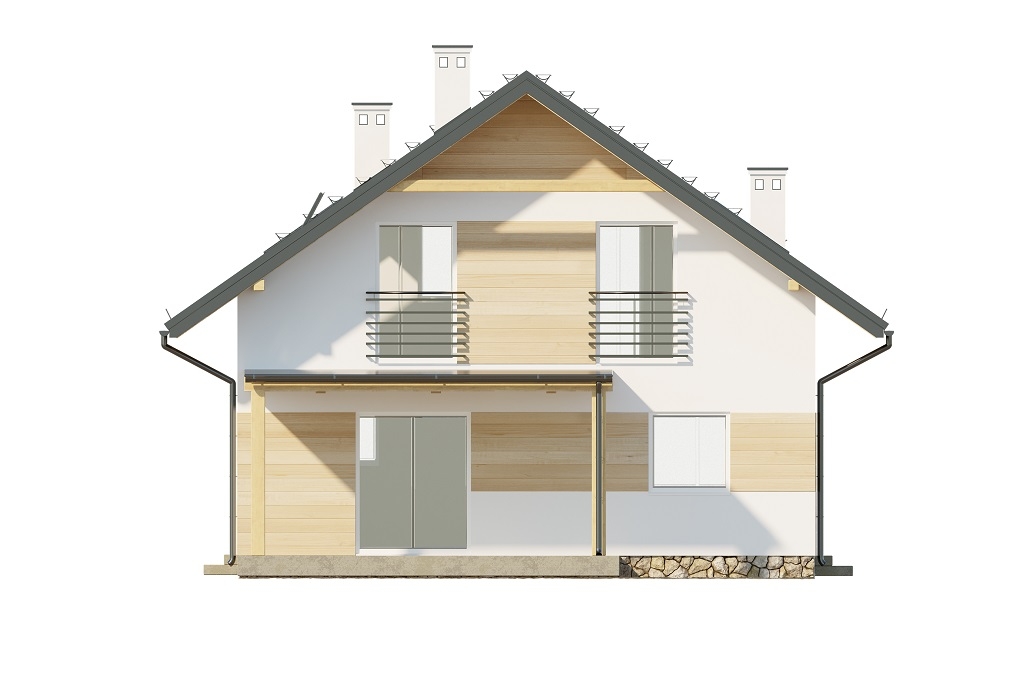

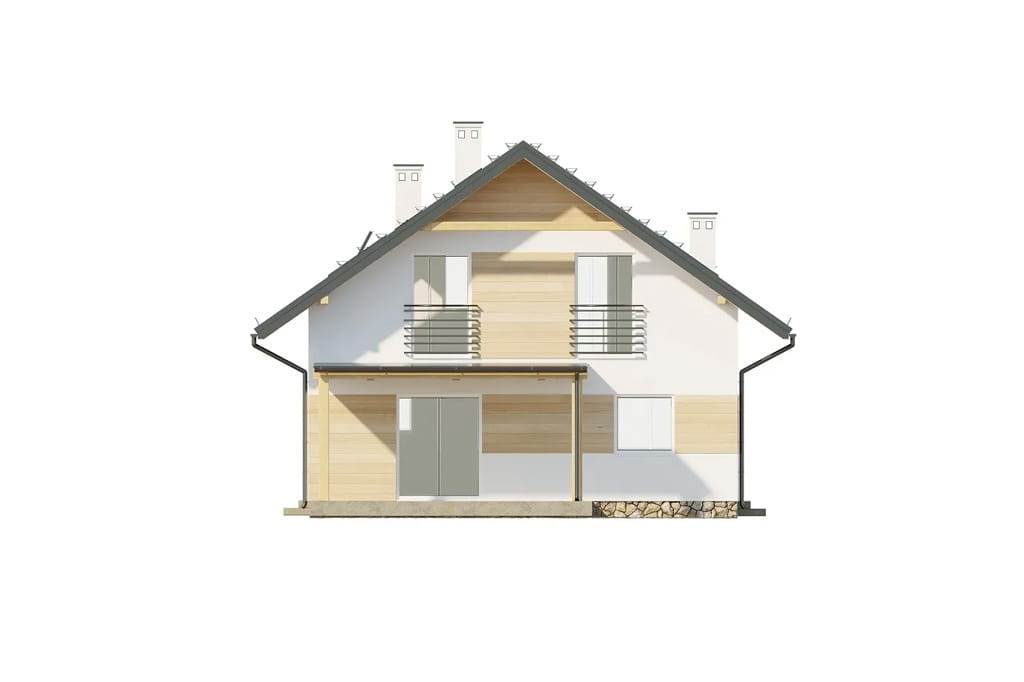

elewacja ogrodowa
Projekt domu DM-6720 - elewacja

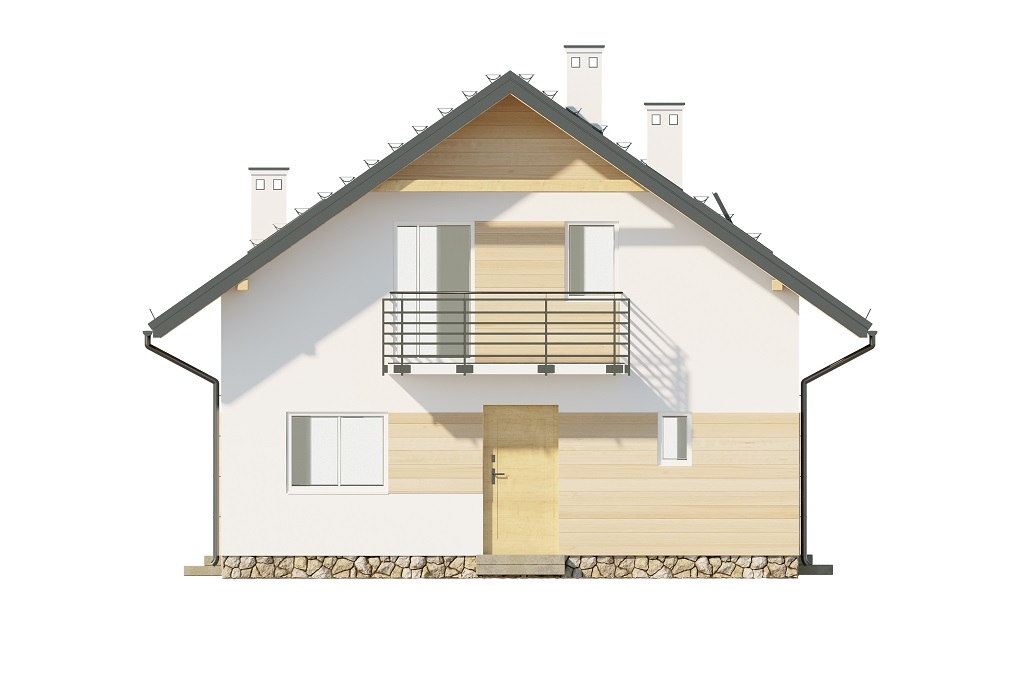

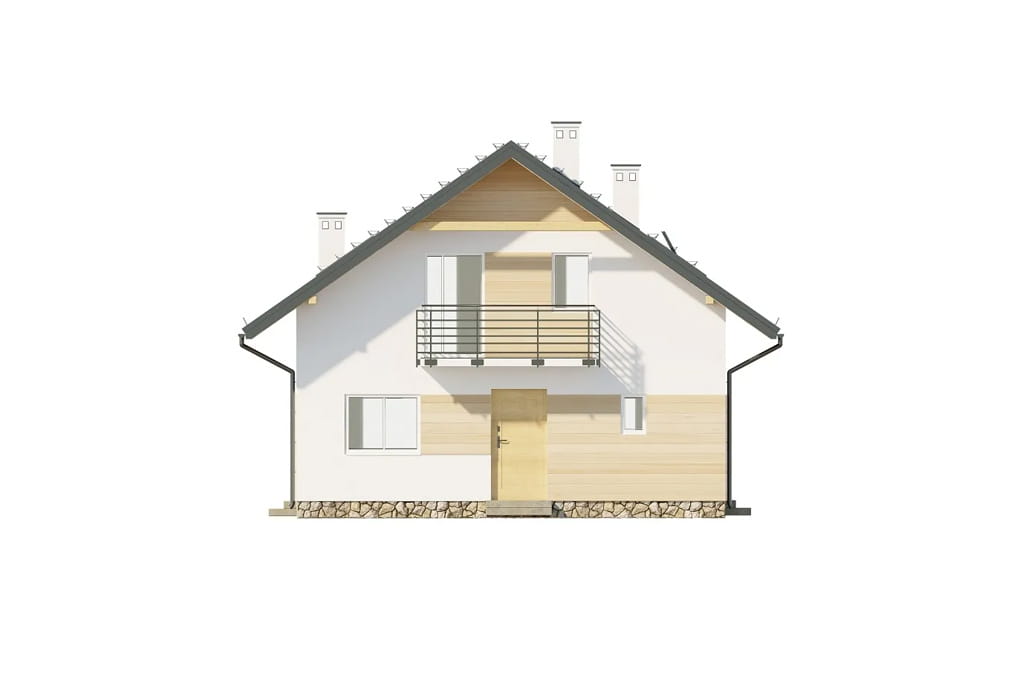

elewacja frontowa
Projekt domu DM-6720 - elewacja

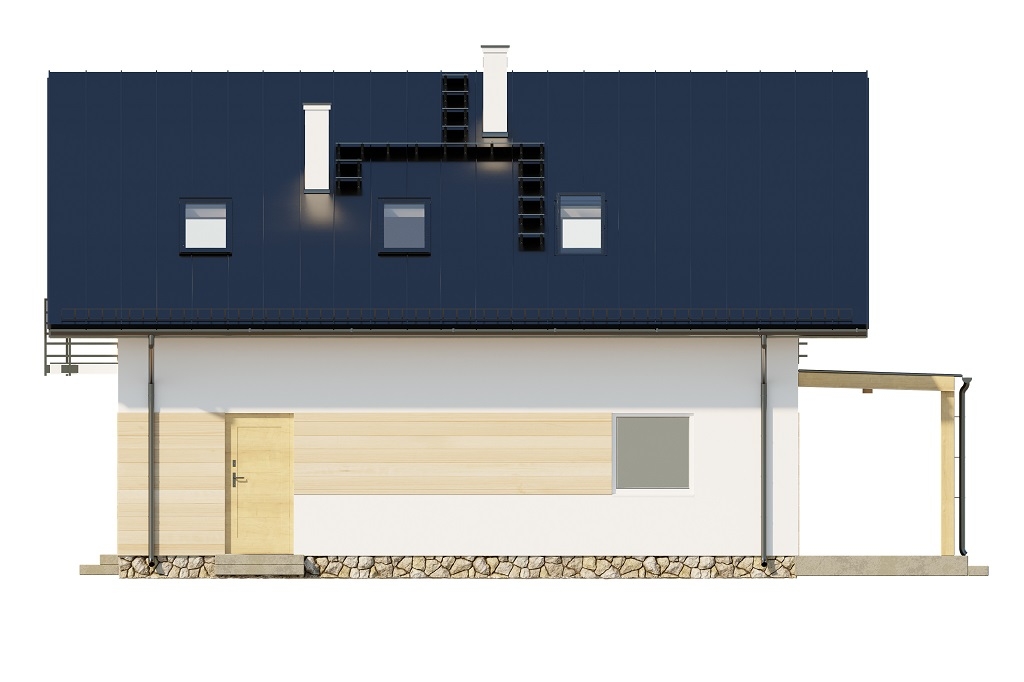

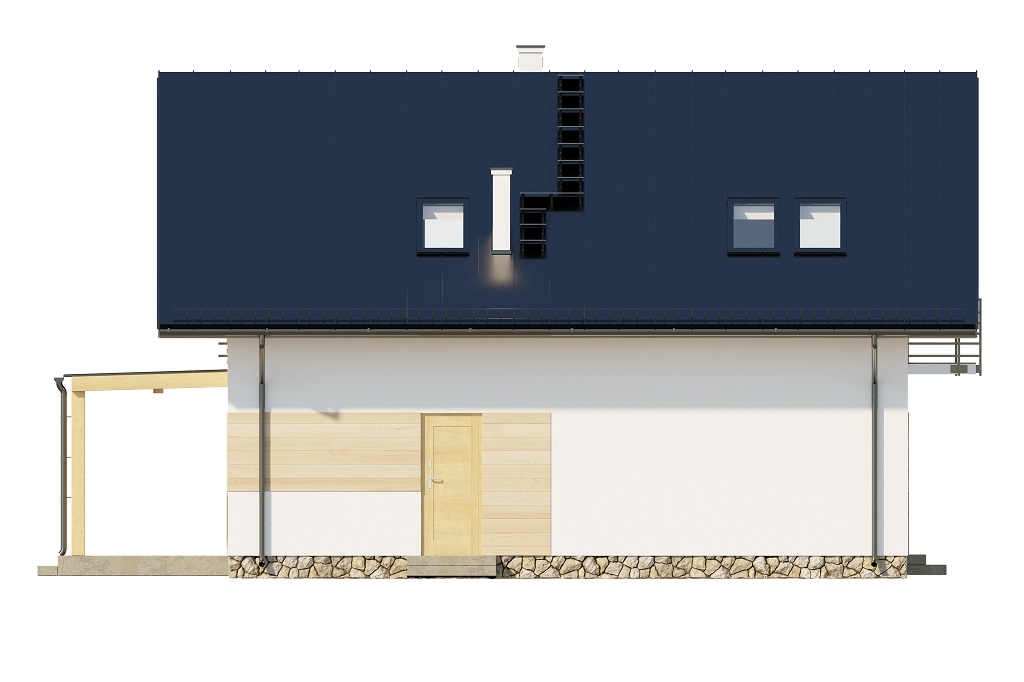

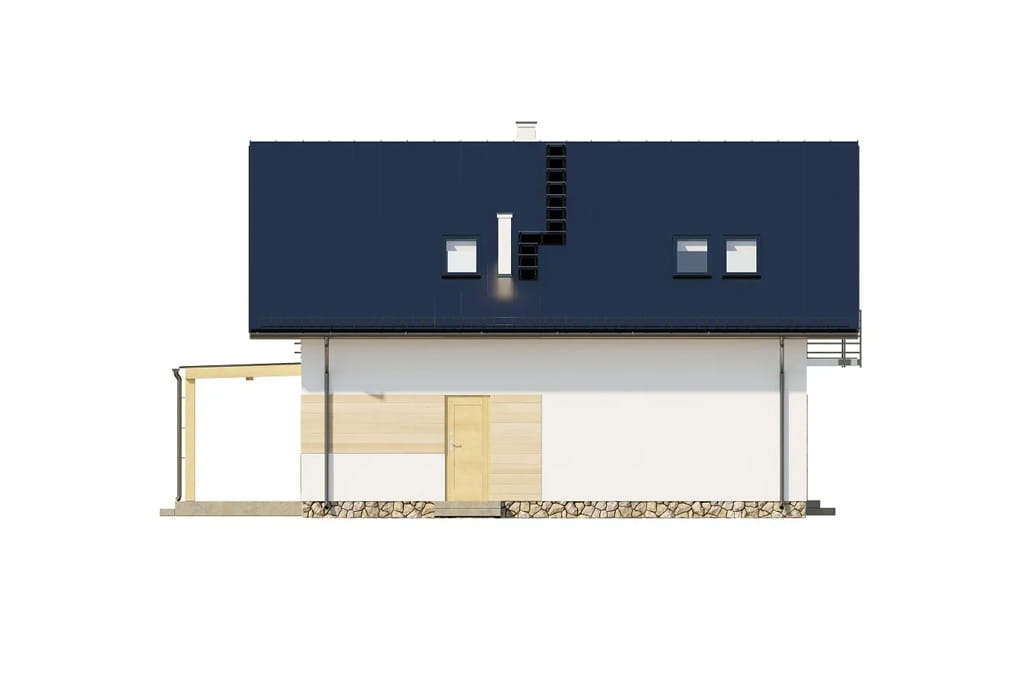

elewacja boczna
Projekt domu DM-6720 - elewacja

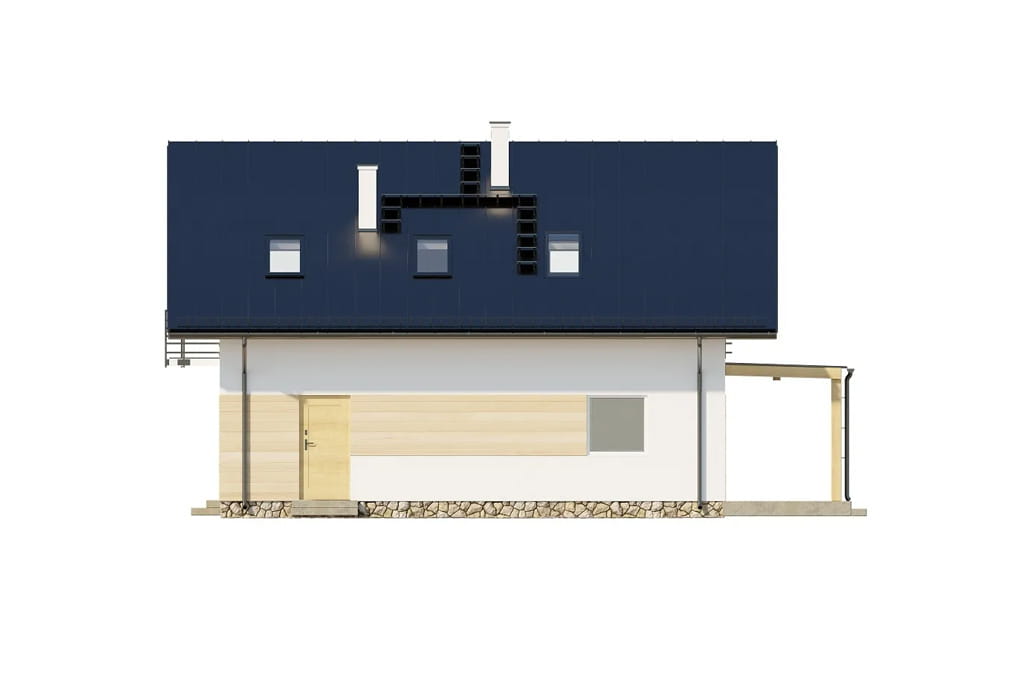

elewacja boczna

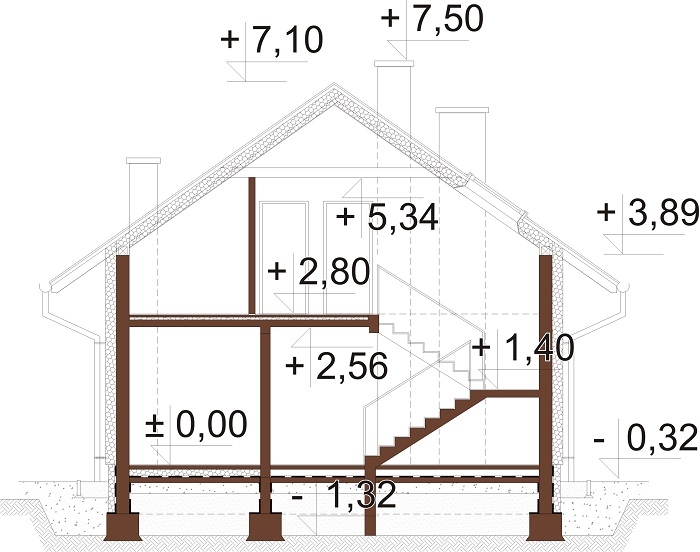

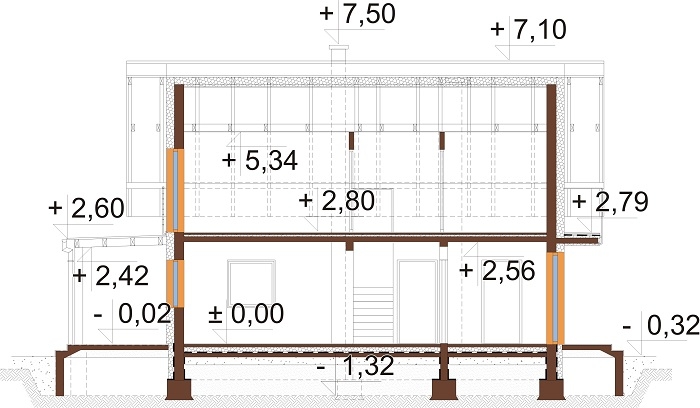

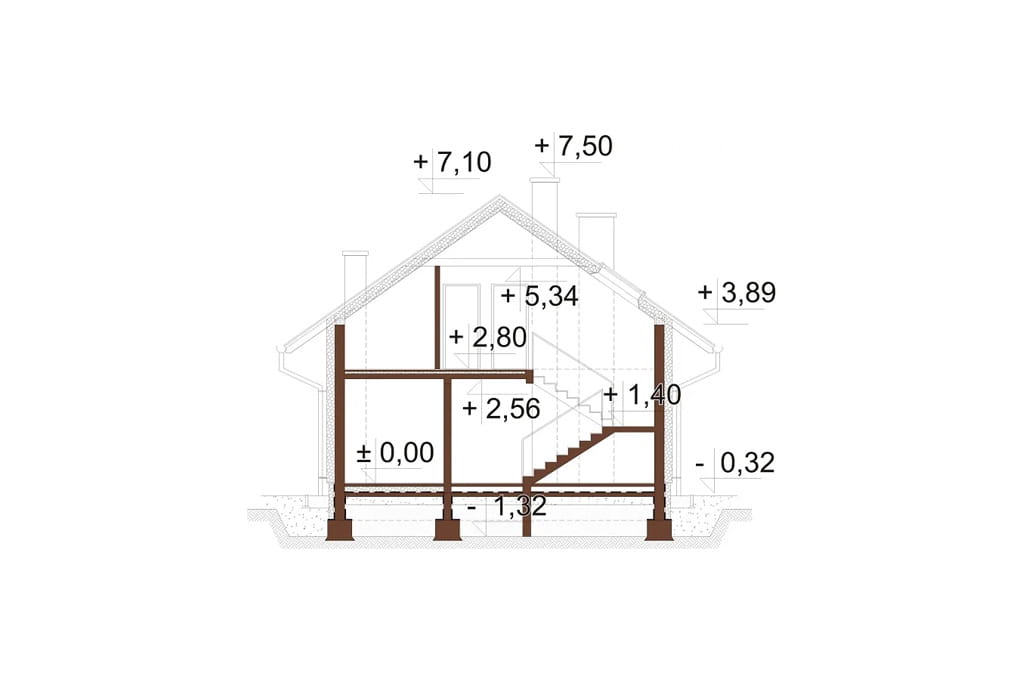

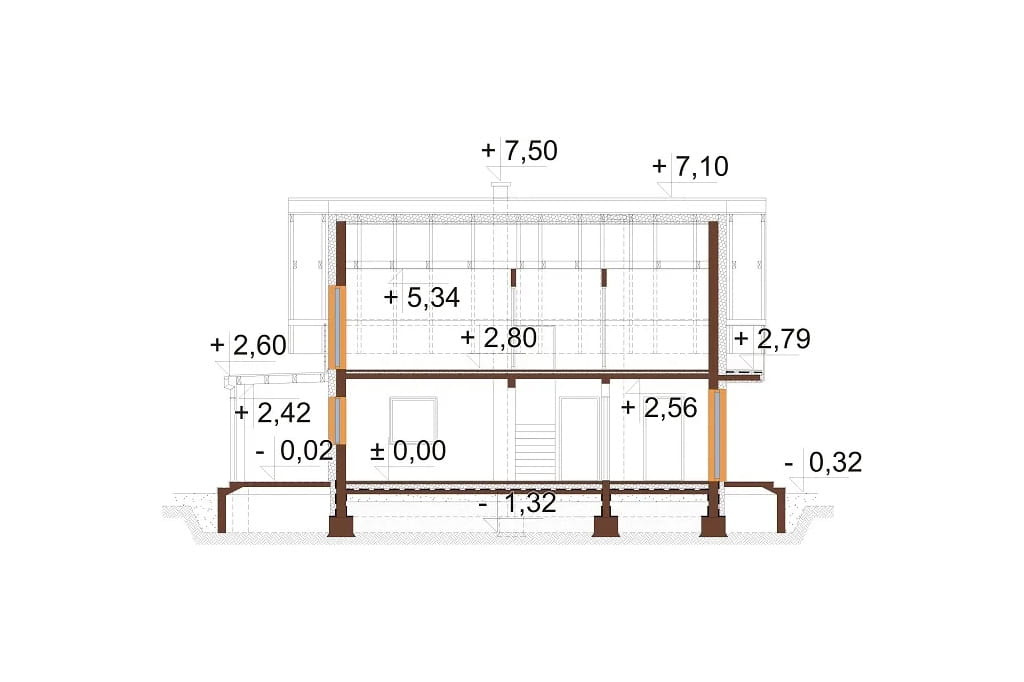

Przekrój



Projekt domu DM-6720 - przekrój Projekt domu DM-6720 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu DM-6720 CARCASO
Budynek parterowy z poddaszem użytkowym, niepodpiwniczony i bez garażu.
Dom przeznaczony dla 3 - 5 osób.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 20 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 35°

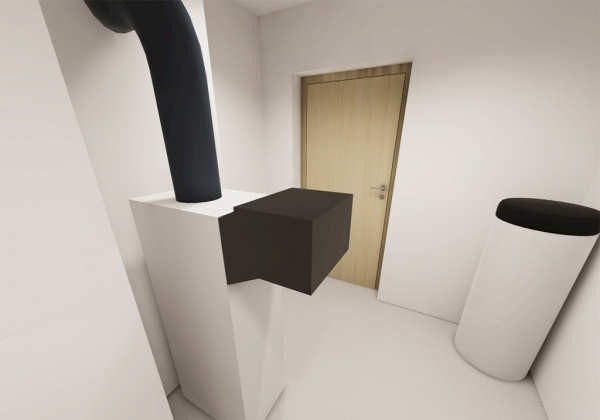

Ogrzewanie: kocioł na paliwo stałe (pellet)
Wentylacja: grawitacyjna
Pokrycie dachu: blacha trapezowa
Wysokość ścianki kolankowej: 1,22 m
Powierzchnia dach: 149,76 m2
Program: wiatrołap, hol, kotłownia, 2 łazienki, salon, kuchnia, spiżarnia, 4 pokoje, schody.

Powierzchnia zabudowy: 99.05 m²
Powierzchnia użytkowa: 107.91 m²
Kubatura: 481.03 m³
Szerokość działki: 16.50 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 14
Kąt nachylenia dachu: 35°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 7.42 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 44.52 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Katarzyna Sieduszewska
CENA 3 EGZ. PROJEKTU 1 500 PLN 2 800 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo stałe)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

ZOBACZ PODOBNE PROJEKTY





Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Szanowni Państwo, podzielcie się swoją opinią o naszej firmie w googlach lub na facebooku i przyślijcie nam informację o jej umieszczeniu a otrzymacie całkowicie za darmo pakiet bezpłatnych dodatków. Informacje o umieszczeniu prosimy przesyłać na adres gratisy@kbprojekt.pl



  • 10 stylowych projektów ogrodzeń
  • 10 projektów śmietników
  • 5 projektów grilli z funkcją rusztu, kominka i wędzarni
  • 6 projektów oczek wodnych
  • 6 projektów altan
  • 4 projekty huśtawek ogrodowych
  • 4 projekty bud dla psów
  • 4 projekty szamb o poj. 21,6 m3; 14,6 m3; 10 m3 i 6,4 m3
  • 2 projekty przydomowej oczyszczalni ścieków. Jeden dla
  • rodziny do 4 osób, drugi dla rodziny do 6 osób
  • Projekt przydomowej elektrowni wiatrowej
  • Schemat instalacji fotowoltaicznej
  • Projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
  • Zgoda na wszelkie zmiany i adaptacje

zobacz więcej

Ostatnio dodane:
09.02.2022 16:12Czy ściana pomiędzy kuchnią a salonem jest nośna? Istnieje możliwość jej likwidacji lub skrócenia w celu uzyskania bardziej otwartej przestrzeni?
10.02.2022 09:03 Dzień dobry, tak, jest to ściana nośna. Można by zamiast ściany zastosować podciąg, ale należy to wcześniej skonsultować z projektantem, który wykona odpowiednie...
08.07.2021 21:22Czy koszty budowy są aktualne
09.07.2021 17:00 ?
11.05.2021 08:10Jakiej grubości został zastosowany drut zbrojeniowy na stropie tego produktu?? Pozdrawiam
12.05.2021 13:47 Dzień dobry, zaprojektowaliśmy tam pręty fi 12 główne, rozdzielcze fi 6. Pozdrawiamy!
23.04.2021 14:51Witam, szacowany koszt budowy wyliczany jest na podstawie jakich danych? Czy są one bieżące?
23.04.2021 15:05 Dzień dobry, wszystkie informacje na temat orientacyjnych kosztów budowy podanych na stronie są podane pod tymi kosztami. "Podawane przez nas koszty...
23.04.2021 14:42witam,czy w projekcie można zrezygnować z balkonu (w ramach bezplatnyc zmian)?
23.04.2021 14:49 Dzień dobry, do projektu dołączamy bezpłatne zgody na dowolne zmiany (w tym również zgodę na likwidację balkonu). Może Pani po zakupie projektu na etapie...
23.03.2021 09:54Dzień dobry, jak wysokość jest ściany fundamentowej w tym projekcie??? Pozdrawiam
24.03.2021 13:45 Dzień dobry, ściana fundamentowa ma 68 cm. Pozdrawiamy!
04.03.2021 13:19Witam. Czy w tym projekcie można uwzględnić rekuperacje mechaniczną? Czy wymaga to zmian pllrojektu?...
04.03.2021 13:31 Dzień dobry, do projektu dołączamy zgody na dowolne modyfikację w projekcie. Dodanie instalacji wentylacji mechanicznej jest zmianą nieistotną według Prawa...
08.01.2021 12:59Dzień dobry czy jest to projekt z nowymi wymogami jeśli chodzi o energooszczędność cieplną?
08.01.2021 13:31 Dzień dobry, projekt jest aktualny z Wt2021. Pozdrawiamy!
18.07.2020 09:01witam dach kat 40 st.pod dachowke,sciana kolankowa na 127cm.ogrzewanie gazowe.
20.07.2020 12:26 Dzień dobry, do projektu dołączamy zgody na dowolne modyfikację. Według Prawa Budowlanego zmiana pokrycia dachu i sposobu ogrzewania to nieistotne odstępstwa...
23.04.2020 08:07Czy ten projekt domu może zostać przystosowany do ogrzewania elektrycznego? Montaż fotowoltaiki na dachu plus pompa ciepła. Czy takie zmiany nanoszą Państwo...
23.04.2020 08:23 Dzień dobry, prosimy o skierowanie maila z tym pytaniem na adres biuro@kbprojekt.pl. Pozdrawiamy!
22.03.2020 13:02Dzień dobry! Czy konstrukcja dachu, jest przystosowana do obciążenia dachówką? pozdrawiam Łukasz...
23.03.2020 14:37 Dzień dobry, w tym projekcie zastosowano blachodachówkę. Do projektu dołączamy zgody na dowolne modyfikację, w tym również zgodę na zmianę pokrycia dachu....
27.02.2020 14:51Dzień dobry, Jaka jest charakterystyka energetyczna tego projektu?...
27.02.2020 15:12 Dzień dobry, w projektowanej charakterystyce energetycznej współczynnik EP dla tego projektu wynosi 44,52 kWh/(m²·rok). Pozdrawiamy!
17.11.2019 12:07Witam. Czy mogłabym prosić o przesłanie rysunków szczegółowych na ades: onia36@poczta.fm Z góry dziękuję!...
19.11.2019 13:55 Dzień dobry, rzut szczegółowy parteru: https://www.kbprojekt.pl/pro_det/_6720_1.html, rzut szczegółowy poddasza: https://www.kbprojekt.pl/pro_det/_6720_2.html....
