Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 205,70 m2. Budynek małej gastronomii przewidziany na max. 45 konsumentów, piętrowy, podpiwniczony.
Projekt budynku handlowo-usługowego o futurystycznym wyglądzie. Idealny do organizacji w nim niewielkiej restauracji lub baru. Dobrze sprawdzi się w przestrzeni miejskiej, podkreślając nowoczesny charakter przestrzeni. Kubiczna bryła zbliżona do sześcianu i niepowtarzalny opływowy świetlik dachowy niewątpliwie wpłyną na postrzeganie obiektu jako niezwykle nowatorskiego. Styl może zostać jeszcze bardziej podkreślony poprzez odpowiednie materiały elewacyjne. Projekt idealny dla osób odważnych o indywidualnym spojrzeniu na świat, ceniącym sobie najnowsze trendy architektoniczne.

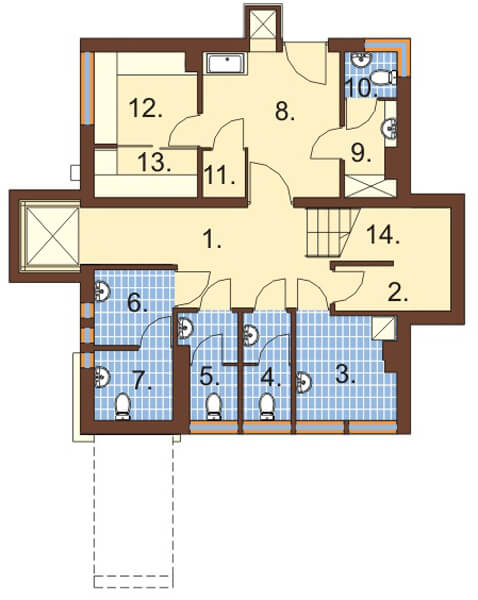

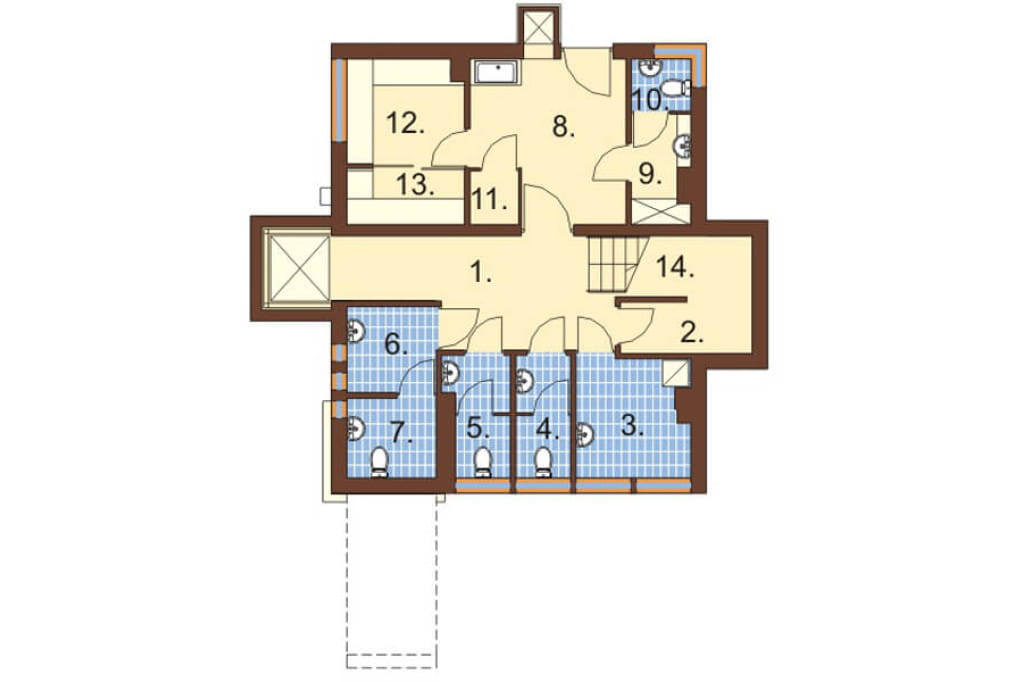

Rzut piwnicy
Piwnica: 74,7 m2
1. Hol 12,5 m2
2. Pomieszczenie gospodarcze 1,1 m2
3. Kotłownia + pralnia 7,1 m2
4. WC damski 3,5 m2
5. WC męski 3,8 m2
6. WC dla niepełnosprawnych 4,1 m2
7. WC dla niepełnosprawnych 3,8 m2
8. Korytarz 12,2 m2
9. Szatnie personelu 3,3 m2
10. WC personelu 1,6 m2
11. Magazyn bielizny 1,4 m2
12. Magazyn 6,6 m2
13. Magazyn produktów 3,4 m2
14. Schody 10,3 m2
Dzięki całościowemu podpiwniczeniu budynku umieszczono w tej przestrzeni magazyny, pomieszczenia gospodarcze oraz węzły sanitarne. Udostępnienie jej zarówno poprzez schody, jak i windę umożliwia bezproblemowe korzystanie z obiektu również osobom niepełnosprawnym.

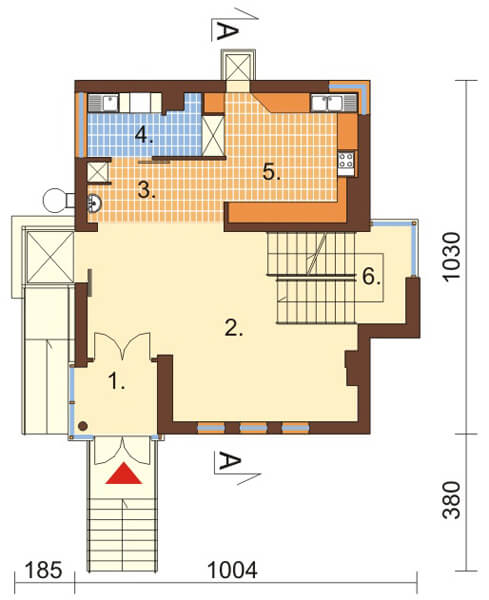

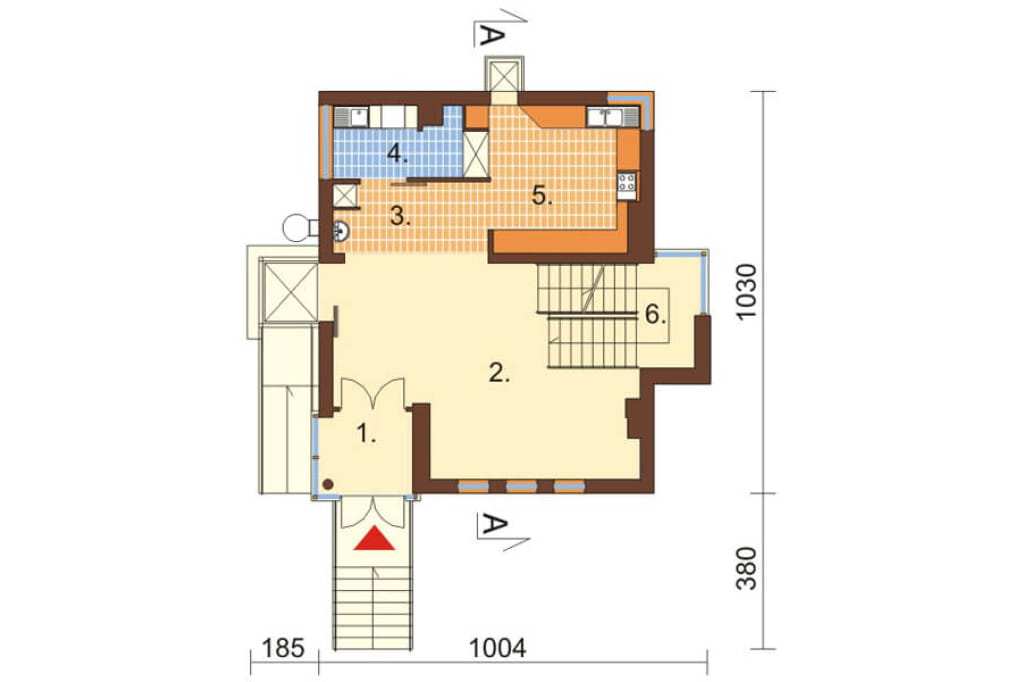

Rzut parteru
Parter: 76,4 m2
1. Przedsionek 5,0 m2
2. Sala konsumpcyjna 31,8 m2
3. Bufet 7,1 m2
4. Zmywalnia naczyń stołowych 6,7 m2
5. Kuchnia 14,4 m2
6. Schody 11,4 m2
Na parterze wydzielono elastyczną w kształtowaniu salę konsumpcyjną, bufet z półotwartą kuchnią oraz zmywalnię. Dzięki zaprojektowaniu podjazdu i windy, osoby niepełnosprawne mogą bez przeszkód korzystać z całej przestrzeni wewnętrznej obiektu.

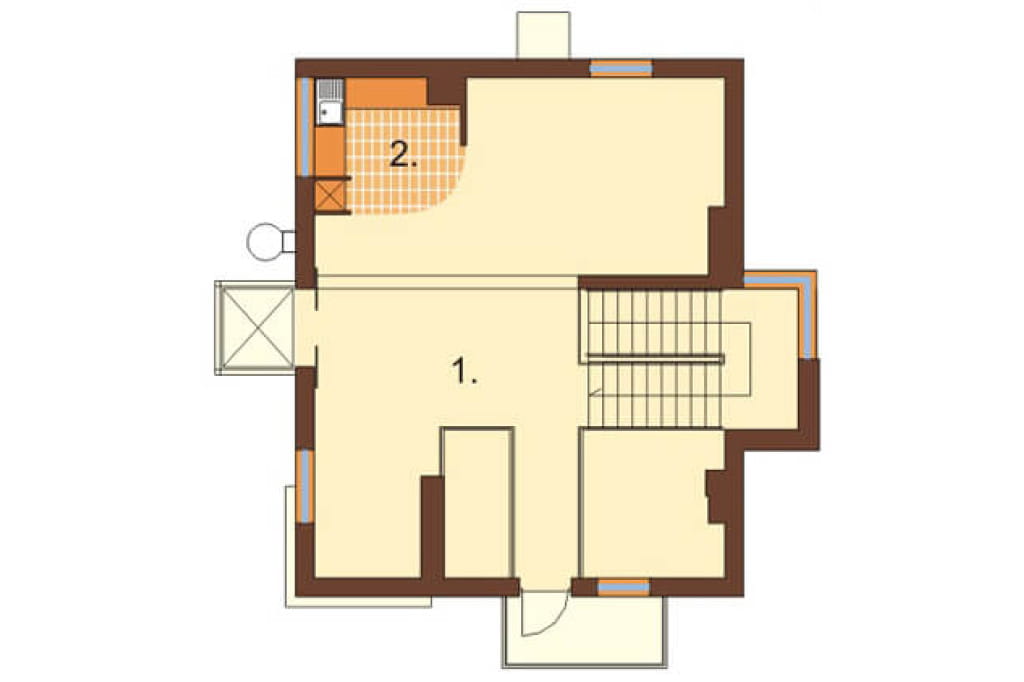

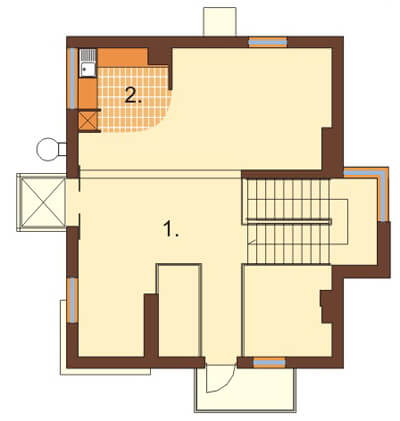

Rzut pierwszego piętra
Piętro: 54,6 m2
1. Sala konsumpcyjna 49,4 m2
2. Bufet 5,2 m2
Piętro tworzy druga sala konsumpcyjna z bufetem w narożu. Dostęp do niej - tak jak w przypadku piwnicy i parteru jest możliwy poprzez schody lub windę. Na piętrze znajduje się również niewielki balkonik dostępny dla wszystkich gości.

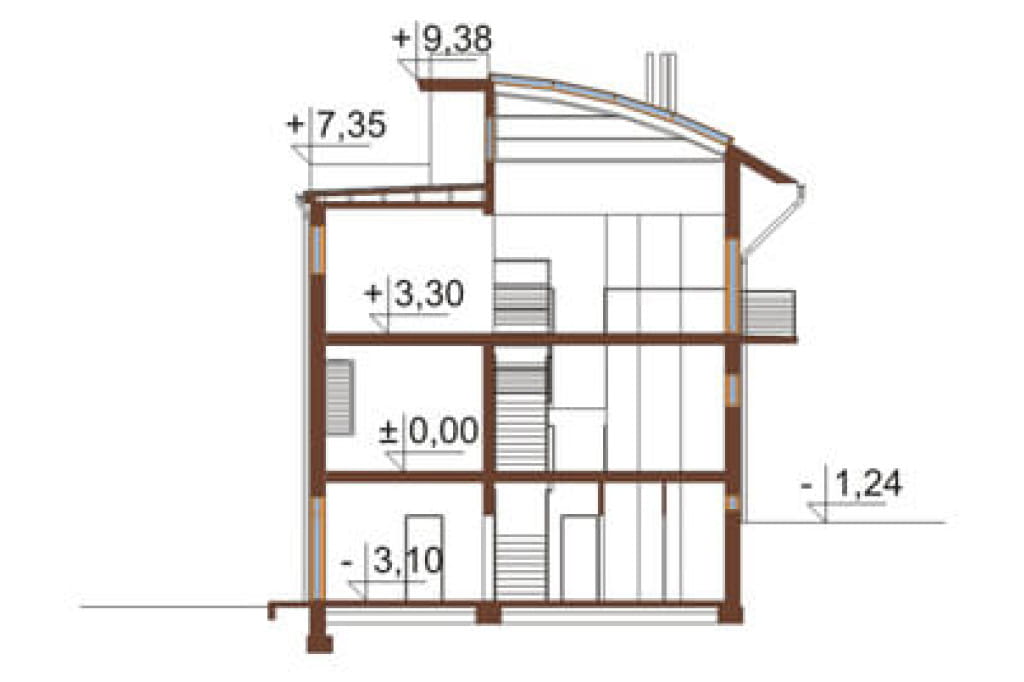

Przekrój
Model
Kształt obiektu w formie zbliżonej do sześcianu jest bardzo nowoczesny. Dzięki odpowiednim detalom architektonicznym początkowa minimalistyczna forma stała się bardzo indywidualna i ciekawa. Każda z elewacji wzbudza emocje i wyróżnia się na tle otoczenia. Bryła jest dostosowana do terenów ze spadkiem, co umożliwi doświetlenie piwnicy. Zastosowanie stropodachu i urozmaicenie go poprzez niezwykły świetlik umożliwiło stworzenie wzajemnej relacji pomiędzy prostą formą, a nowoczesnym detalem.

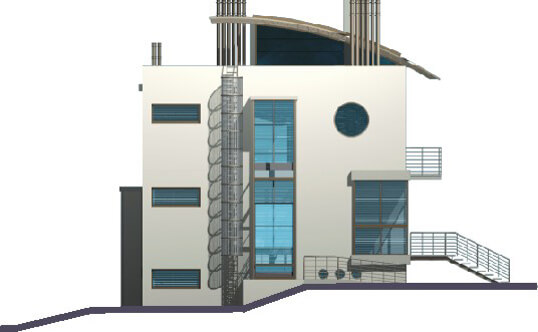

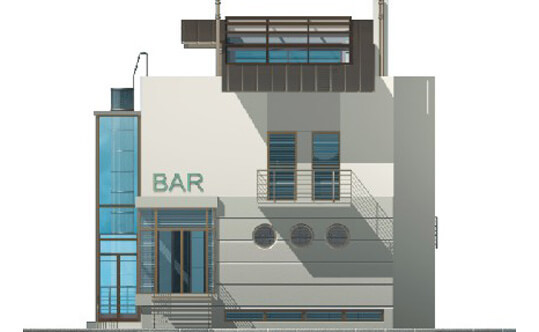

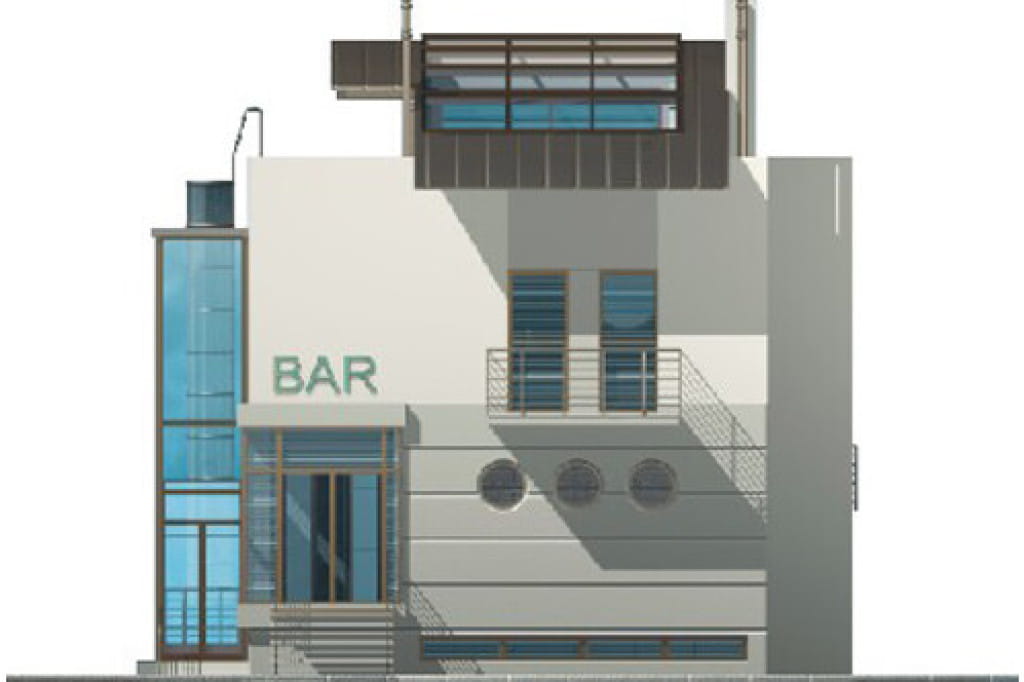

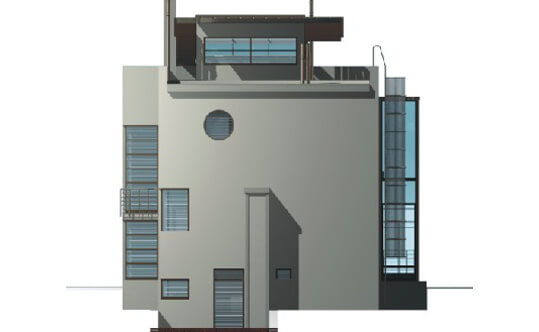

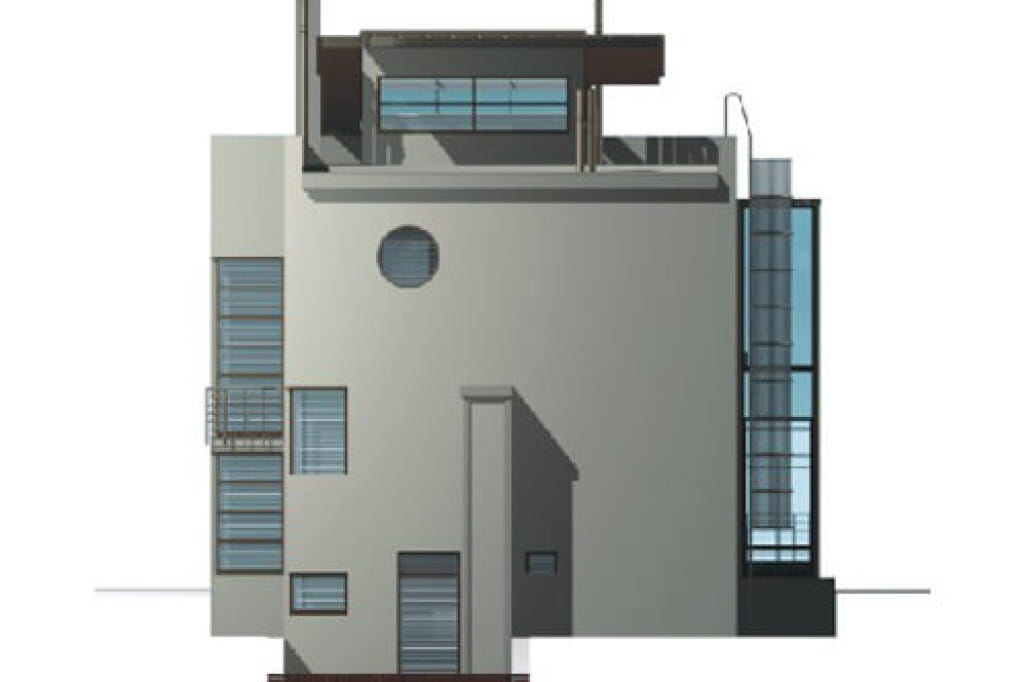

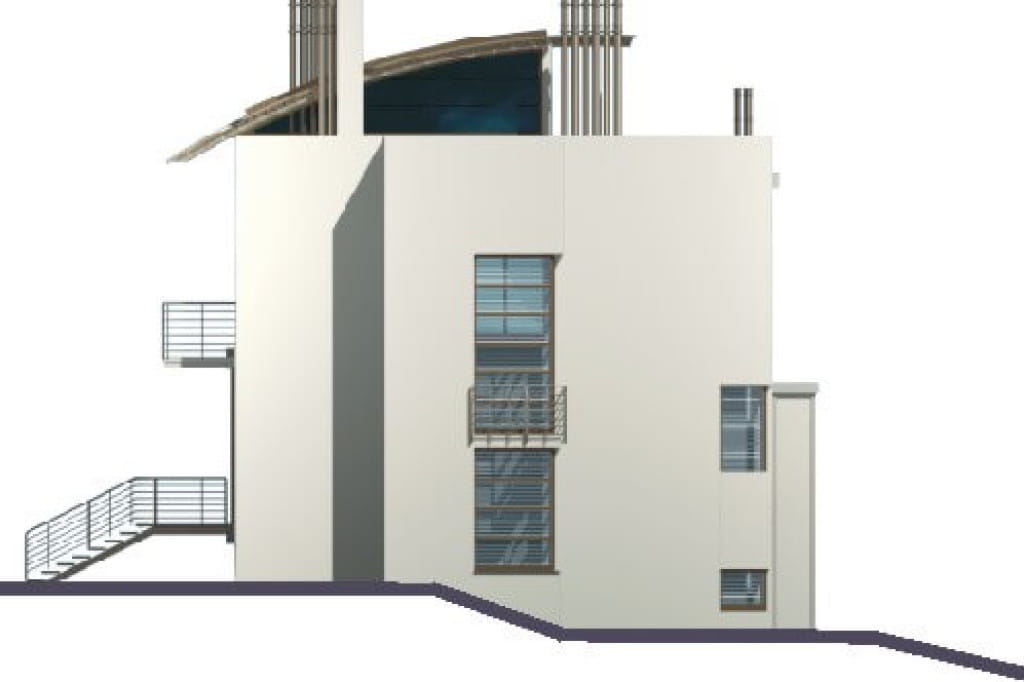

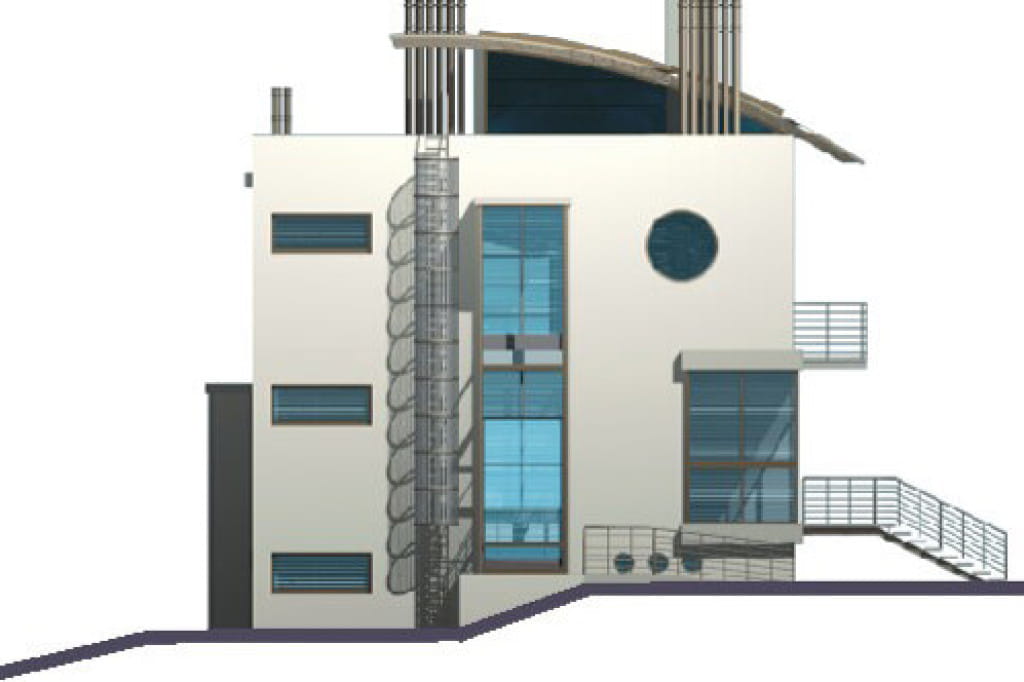

Elewacje
Informacje podstawowe
Program: sala konsumpcyjna, bufet, zmywalnia naczyń, kuchnia, zaplecze gastronomiczne, zaplecze sanitarne oraz zaplecze magazynowe.
Technologia: tradycyjna.
Materiały ścian zewnętrznych: pustak POROTHERM 25 cm, styropian 15 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia stropodachu: 5%.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Anna Tenerowicz
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 100 - 120
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 18 - 20
- Długość działki/dłuższy bok (m) 18 - 20
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 205.70
- Powierzchnia zabudowy (m²) 111.80
- Szerokość budynku/krótszy bok (m) 10.04
- Długość budynku/dłuższy bok (m) 10.3
- Wysokość budynku (m) 10.62
- Szerokość działki/krótszy bok (m) 18.04
- Długość działki/dłuższy bok (m) 19.60
- Kąt nachylenia dachu (°) 2.86
- Rodzaj dachu płaski
- Piwnica podpiwniczony
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 970.00
- Styl modernistyczny
- Liczba kondygnacji 3
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 20
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
