Projekt Restauracja Kod: K-01
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

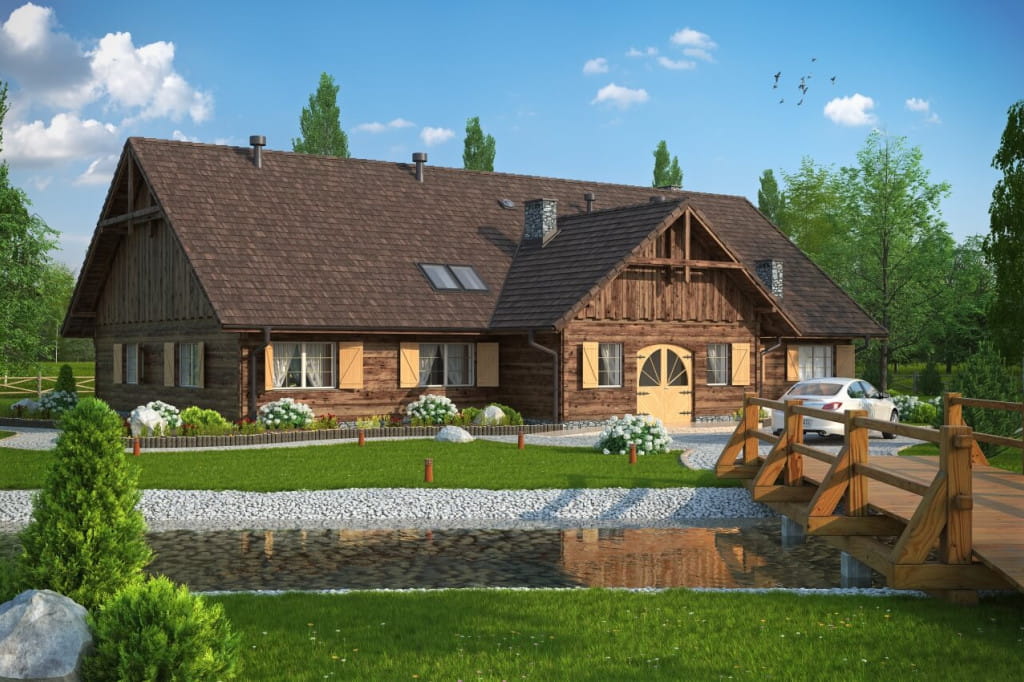

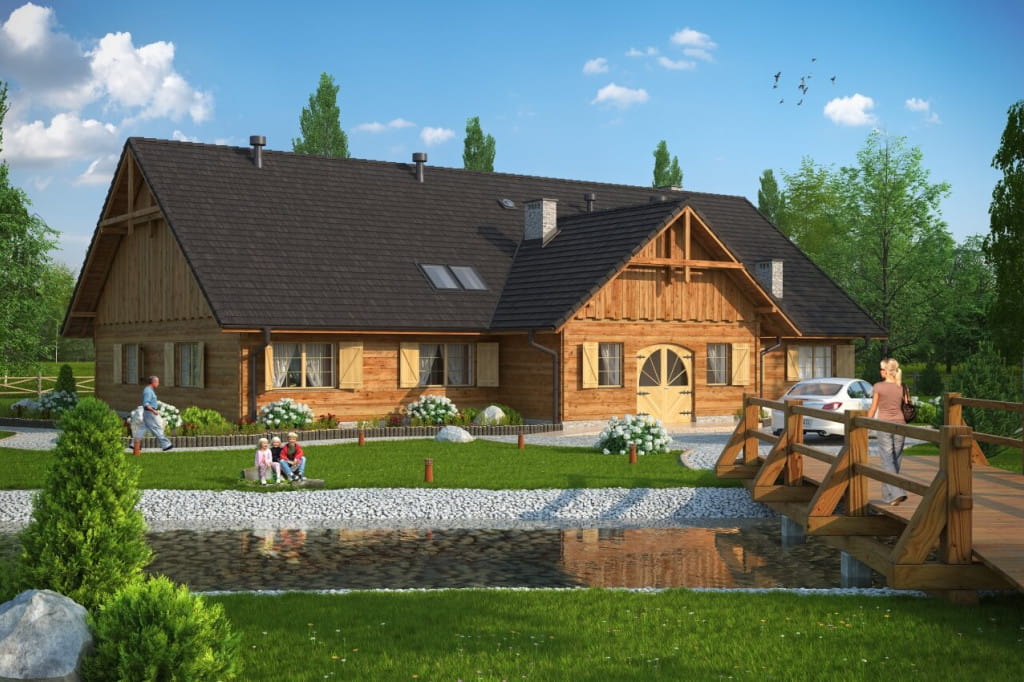

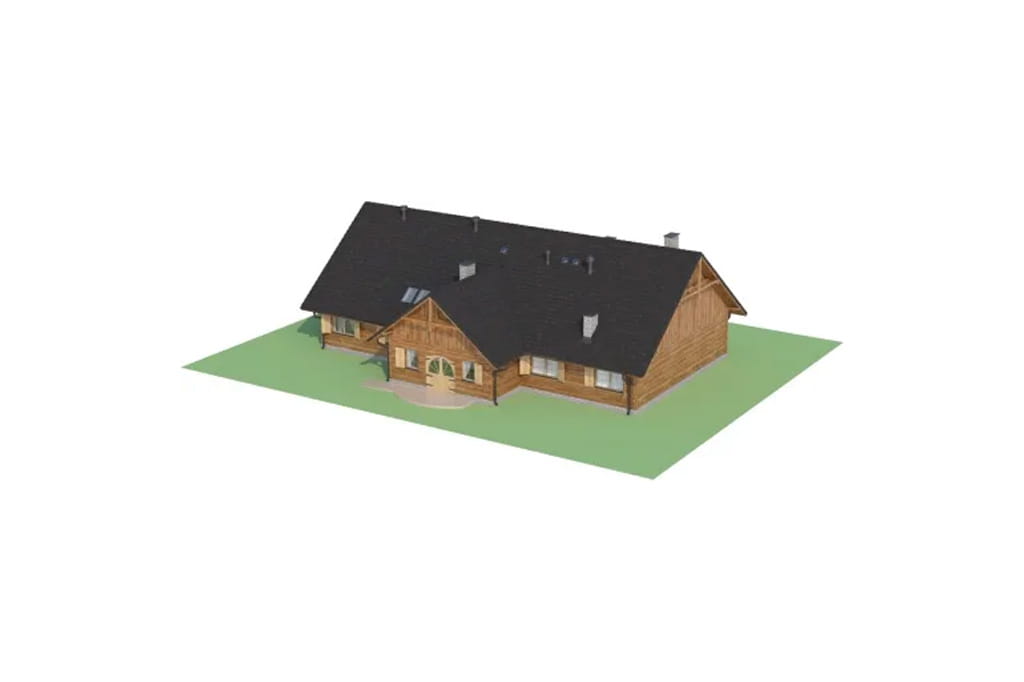

Model
Elewacje

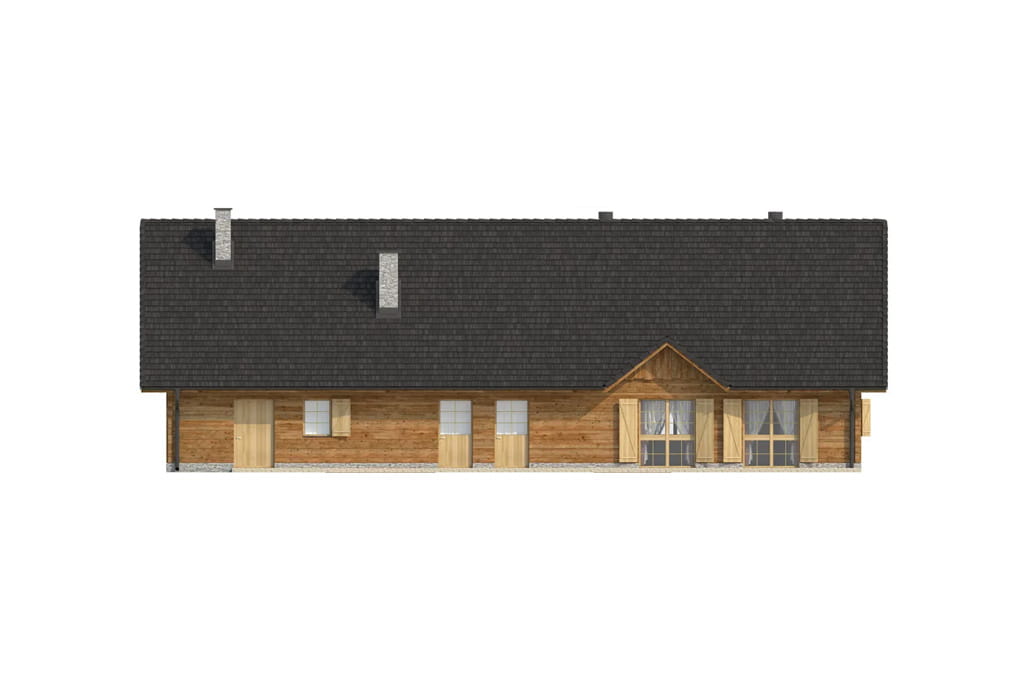

elewacja ogrodowa

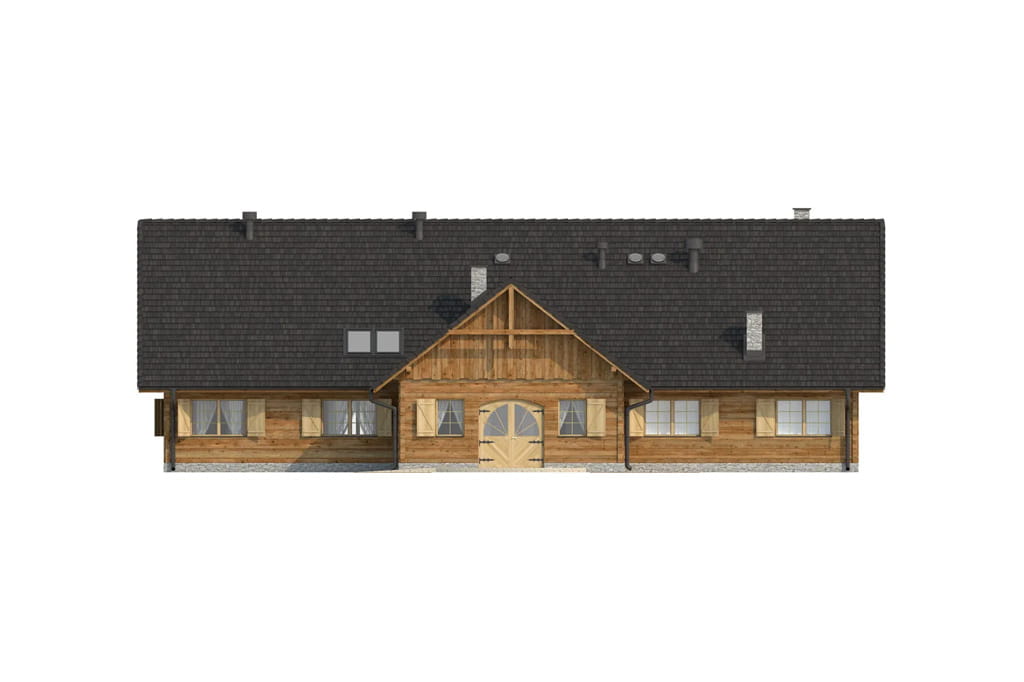

elewacja frontowa

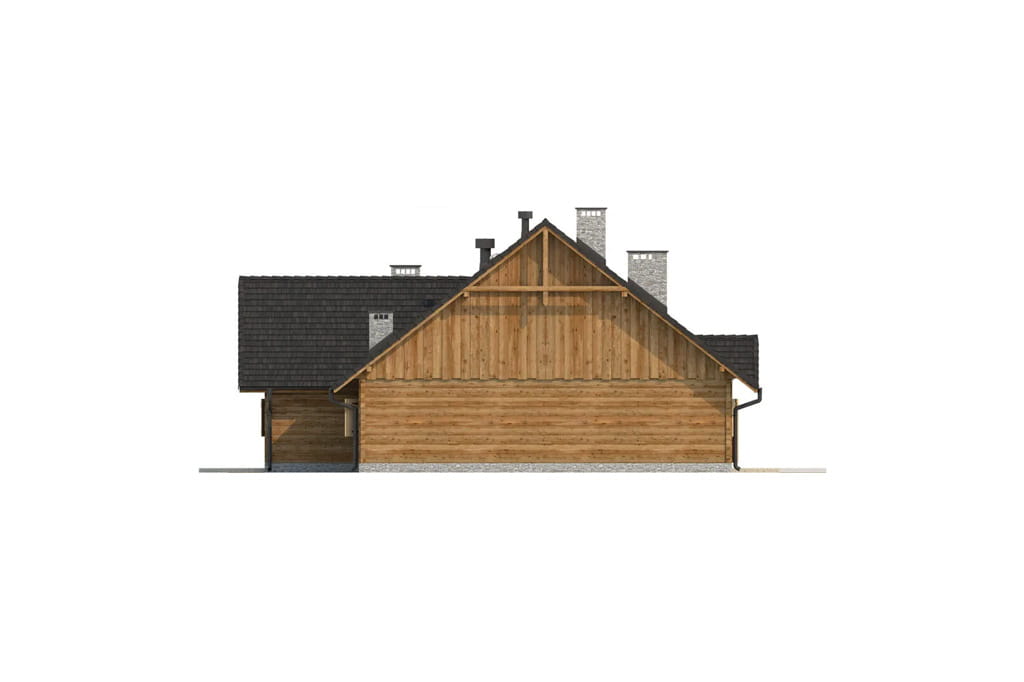

elewacja boczna

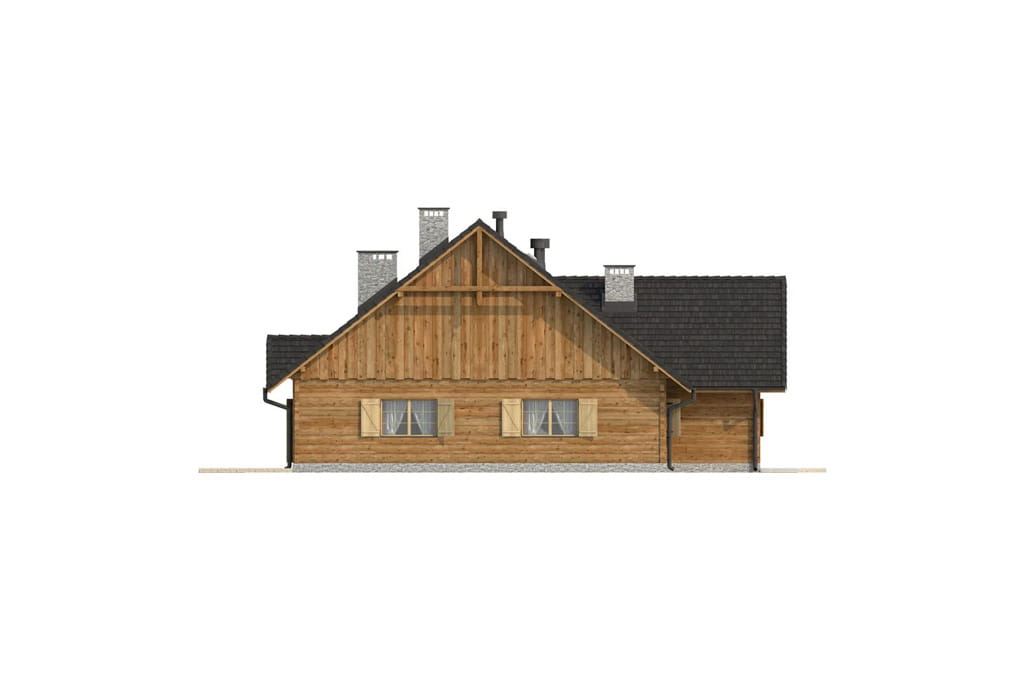

elewacja boczna

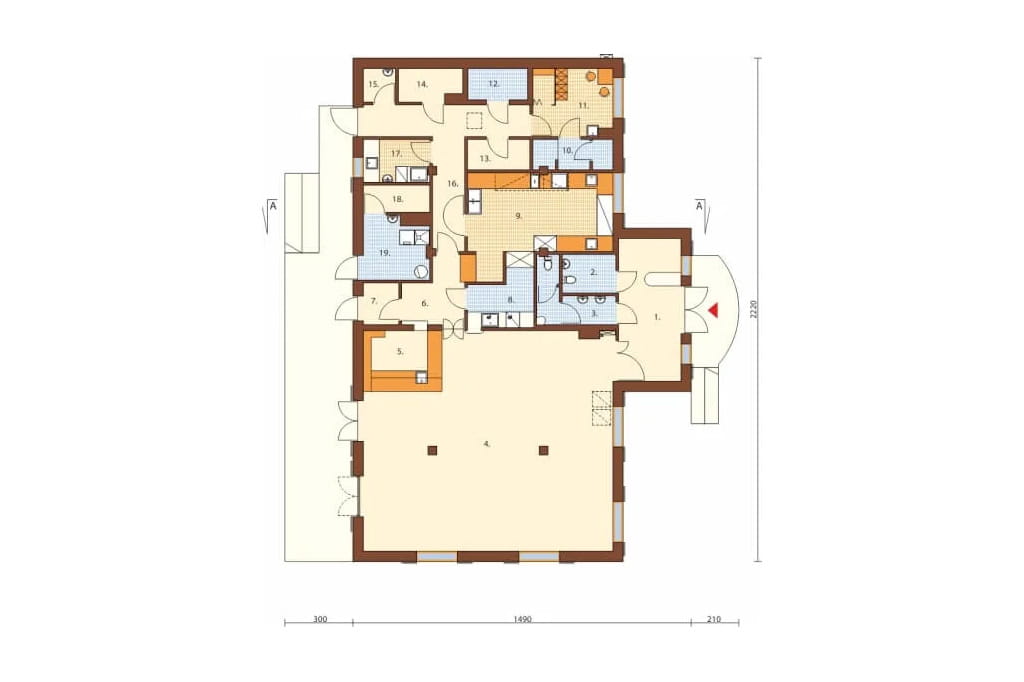

Rzut parteru

Parter: 234,09 m2

1. Wiatrołap + szatnia 17,05 m2

2. WC damski i dla osób niepełnosprawnych 3,93 m2

3. WC męski z przedsionkiem 5,87 m2

4. Sala konsumpcyjna 96,82 m2

5. Bar 9,24 m2

6. Rozdzielnia 6,55 m2

7. Przedsionek 2,80 m2

8. Zmywalnia 7,17 m2

9. Kuchnia 23,92 m2

10. Łazienka z WC 4,43, m2

11. Pomieszczenie socjalne 10,21 m2

12. Chłodnia 3,41 m2

13. Magazyn 3,60 m2

14. Magazyn 3,81 m2

15. Pomieszczenie gospodarcze 2,00 m2

16. Korytarz 16,97 m2

17. Obróbka warzyw i jaj 5,38 m2

18. Skład opału 3,41 m2

19. Kotłownia 7,52 m2

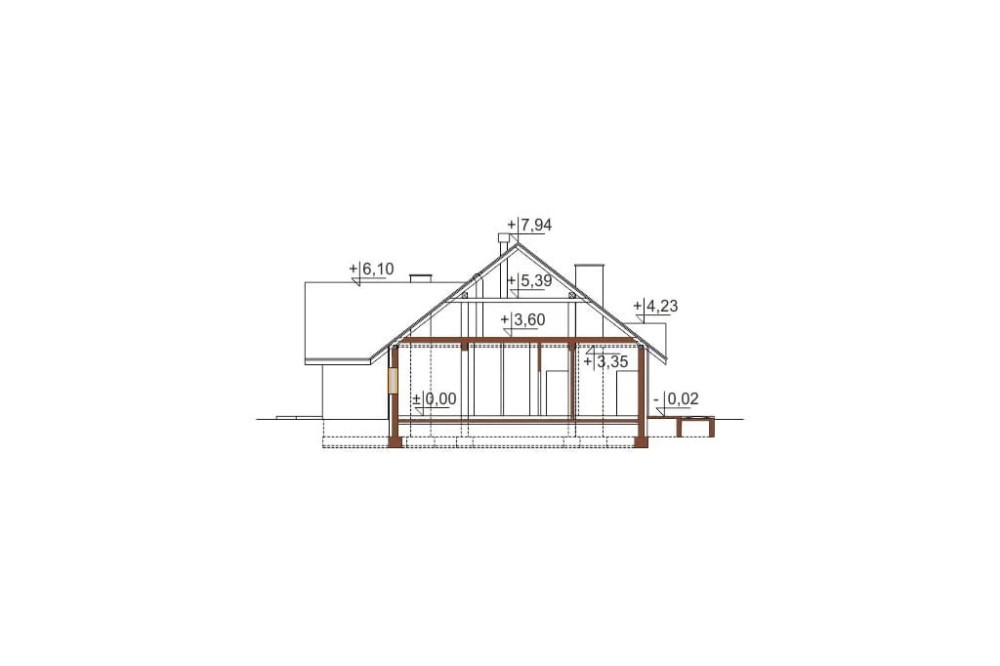

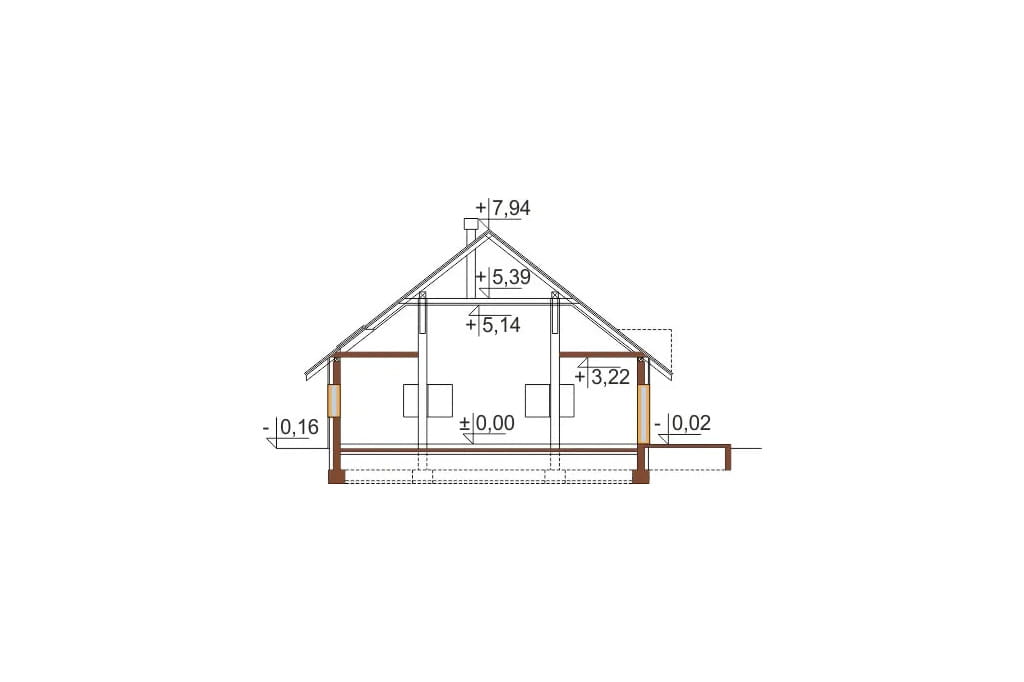

Przekrój

Konstrukcja budynku zakłada brak poddasza użytkowego oraz podpiwniczenia, co niewątpliwie wpłynie na ekonomię budowy. Doskonała organizacja przestrzeni pozwoli na swobodne kształtowanie przestrzeni wewnętrznej i zewnętrznej, również wpływającej na całościowy odbiór obiektu.



Projekt budynku gastronomicznego pełniącego funkcję restauracji K-01, parterowy, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, okładzina drewniana 5 cm. Strop: drewniany. Nad salą konsumpcyjną strop na wysokości 514 cm, nad pozostałą częścią obniżony. Kąt nachylenia dachu: 38°.
Ogrzewanie: kotłownia na paliwo stałe (pellet).
Program: sala restauracyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, skład opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 285.80 m²
Powierzchnia użytkowa: 234.09 m²
Kubatura: 1563.10 m³
Szerokość działki: 23.40 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 19
Kąt nachylenia dachu: 38°
Pokój na parterze: Nie
Wysokość budynku: 8.10 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 35.58 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, komercyjne, projekt karczmy, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Aleksandra Majcher, Jaromir Mruk

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
