Budynek usługowy z przeznaczeniem gastronomicznym, doskonały do utworzenia karczmy, restauracji lub baru. Tradycyjny wygląd podkreślony przez dwuspadowy dach i odpowiednią okładzinę, doskonale sprawdzi się przy utworzeniu restauracji z polską kuchnią regionalną. Budynek posiada bardzo rozbudowane, funkcjonalne wnętrze z zewnętrznym tarasem od strony ogrodowej, a sala konsumpcyjna jest otwarta i dostosowana do przyjmowania dużej liczby gości. Prosta bryła podkreśla tradycyjny charakter założenia i jest bardzo przyjazna dla oka. Obiekt dostosowano do przyjmowania osób niepełnosprawnych.

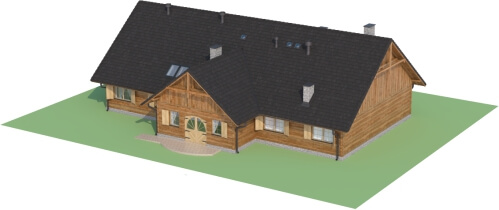

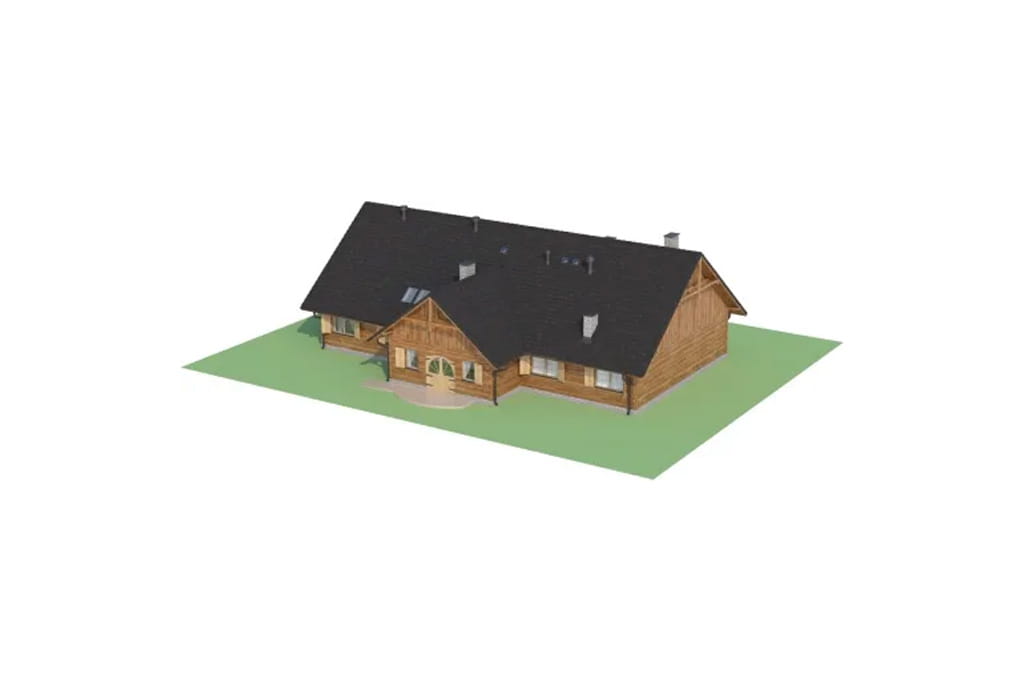

Model

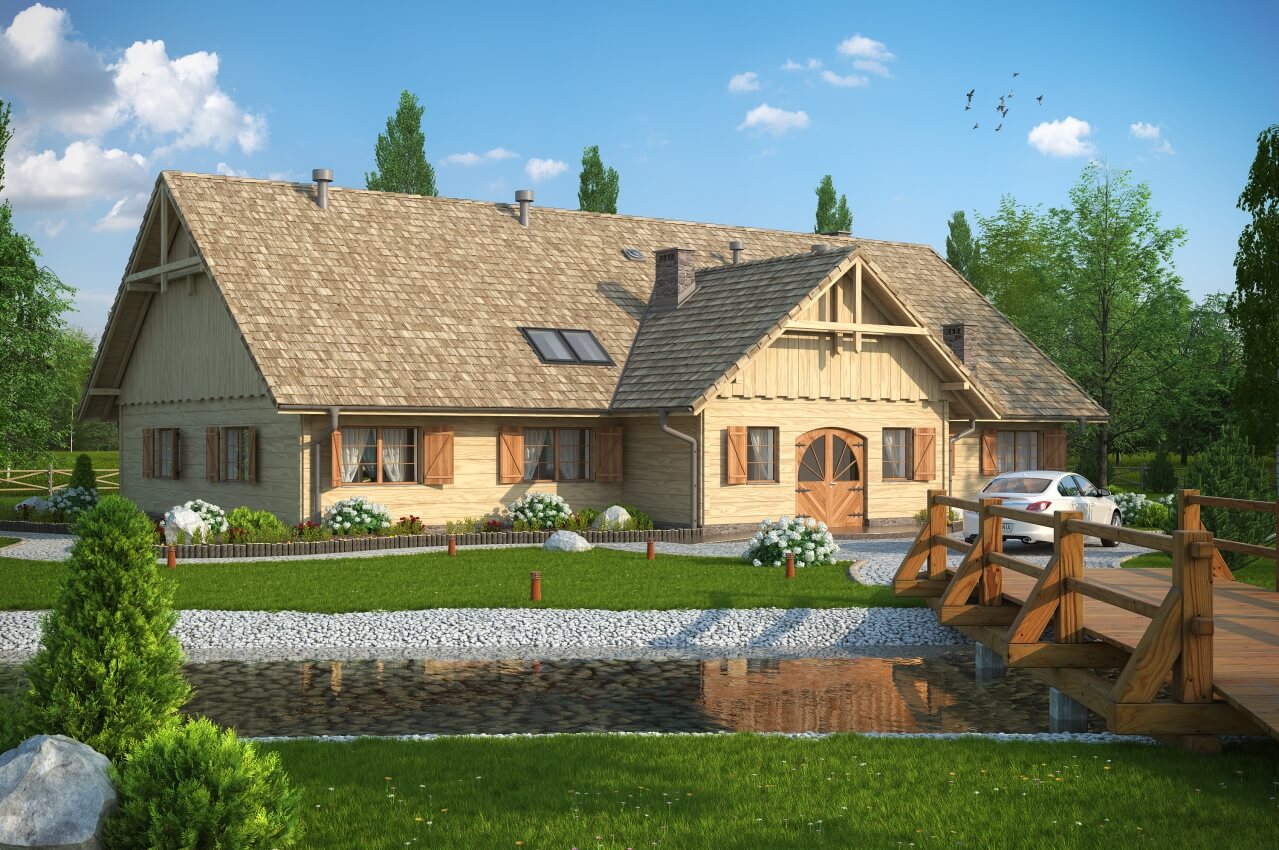

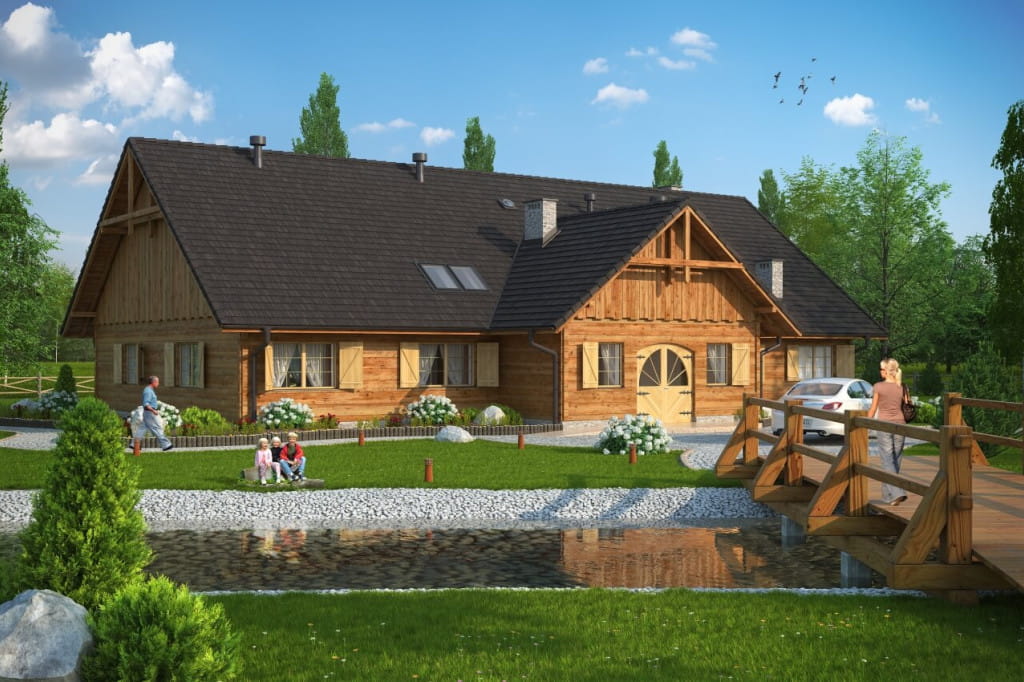

Projekt K-01 - model

Elewacje



Projekt K-01 - elewacja

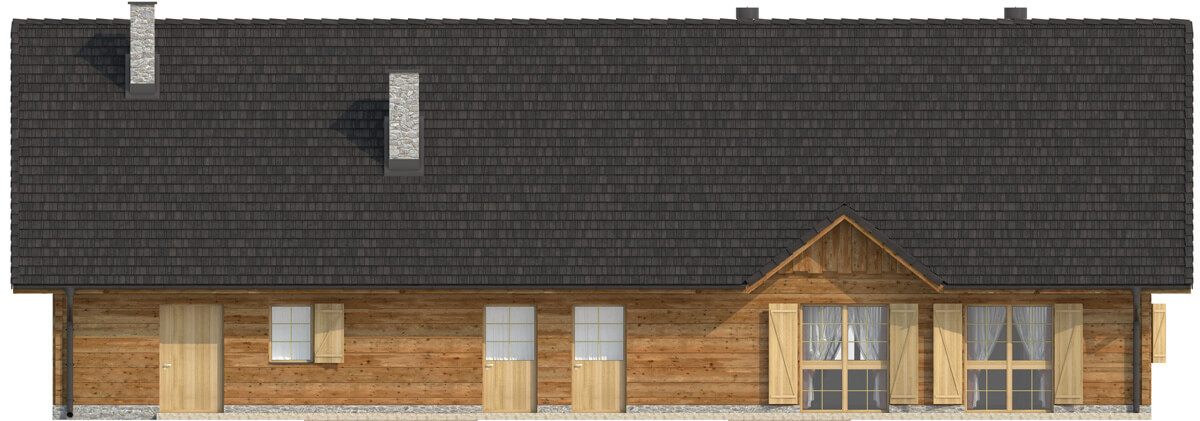

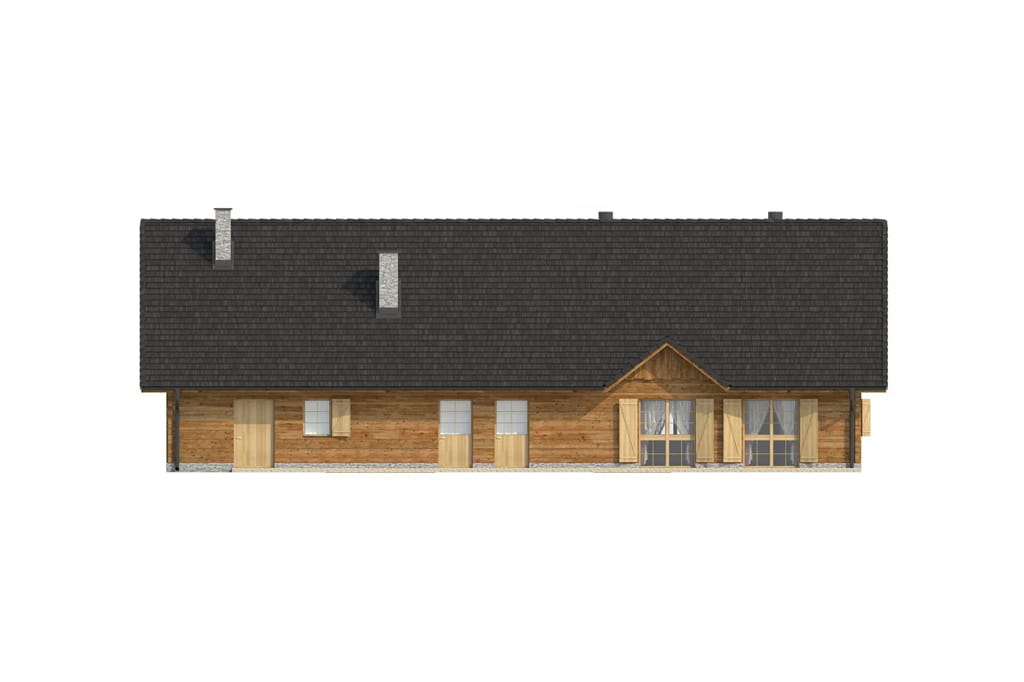

elewacja ogrodowa

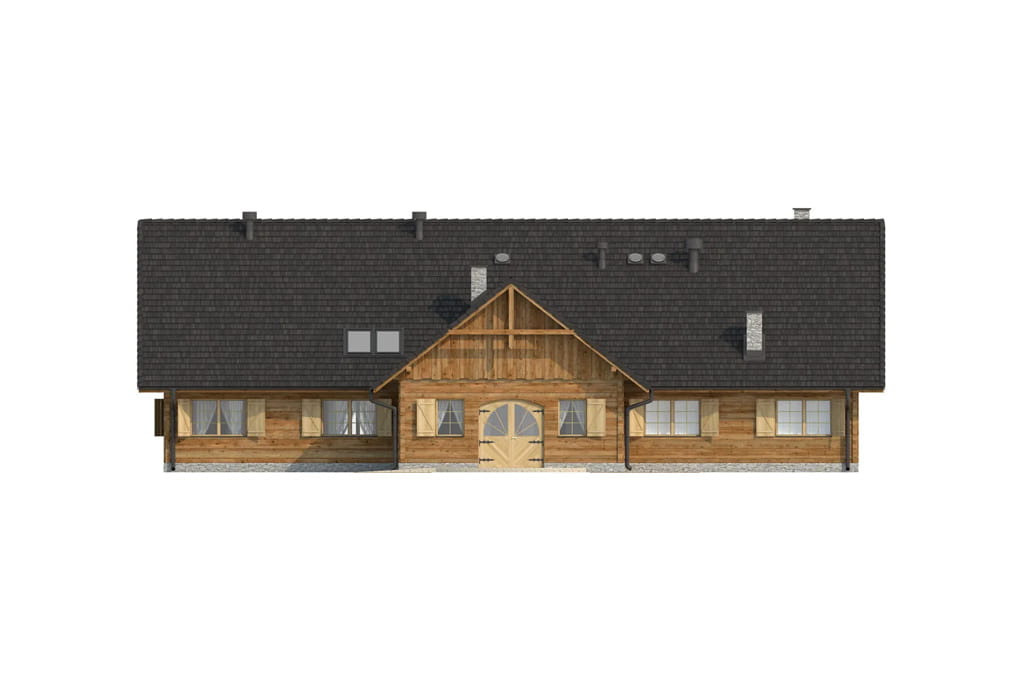

Projekt K-01 - elewacja
elewacja frontowa
Projekt K-01 - elewacja

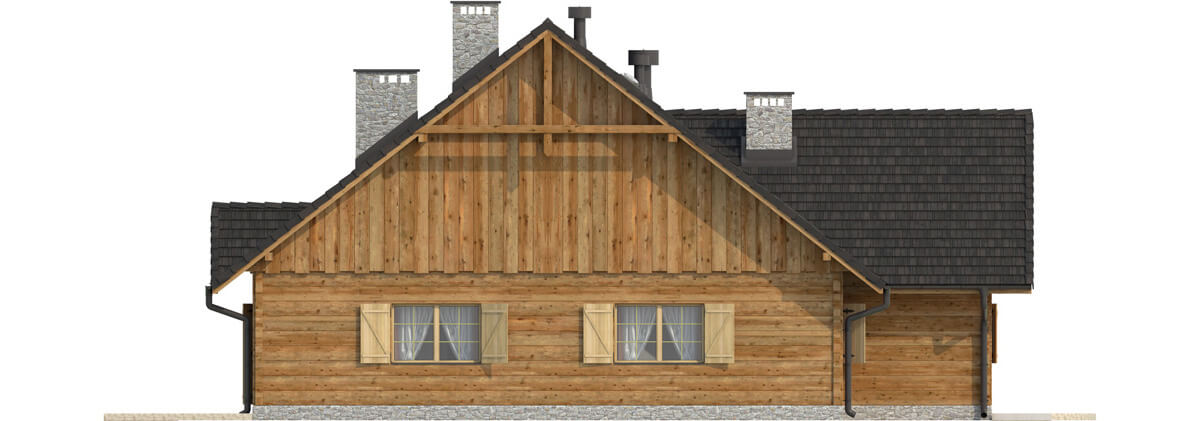

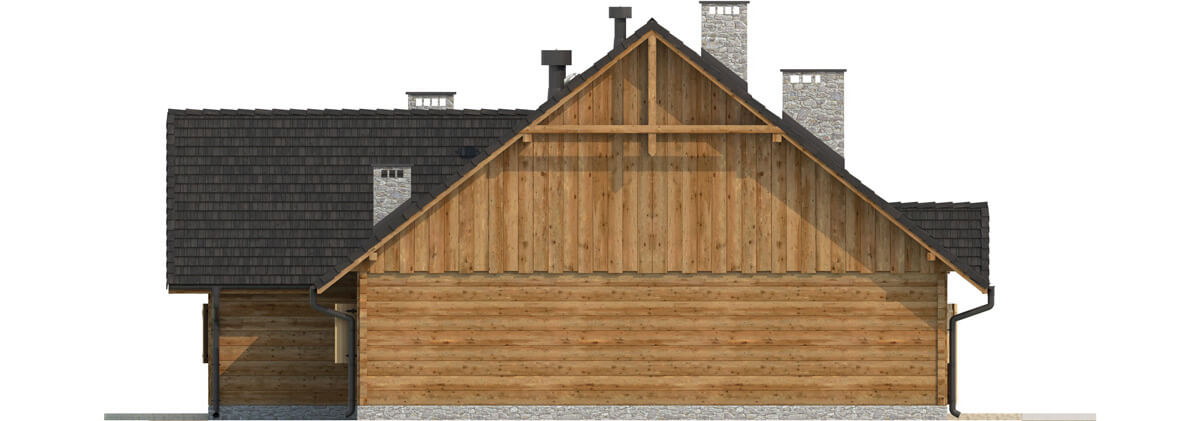

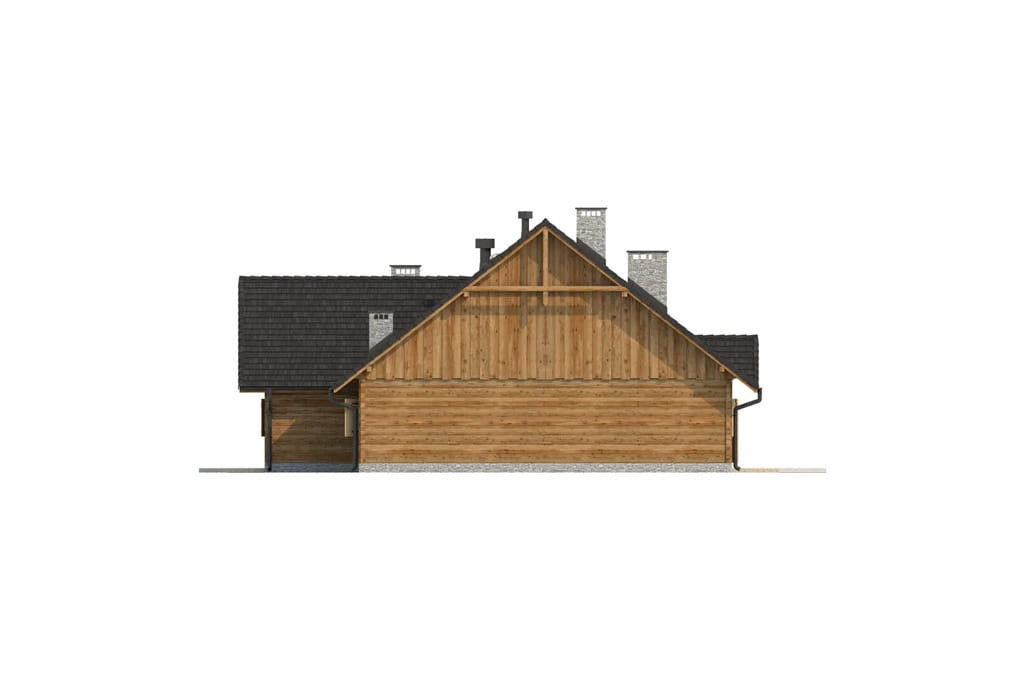

elewacja boczna
Projekt K-01 - elewacja

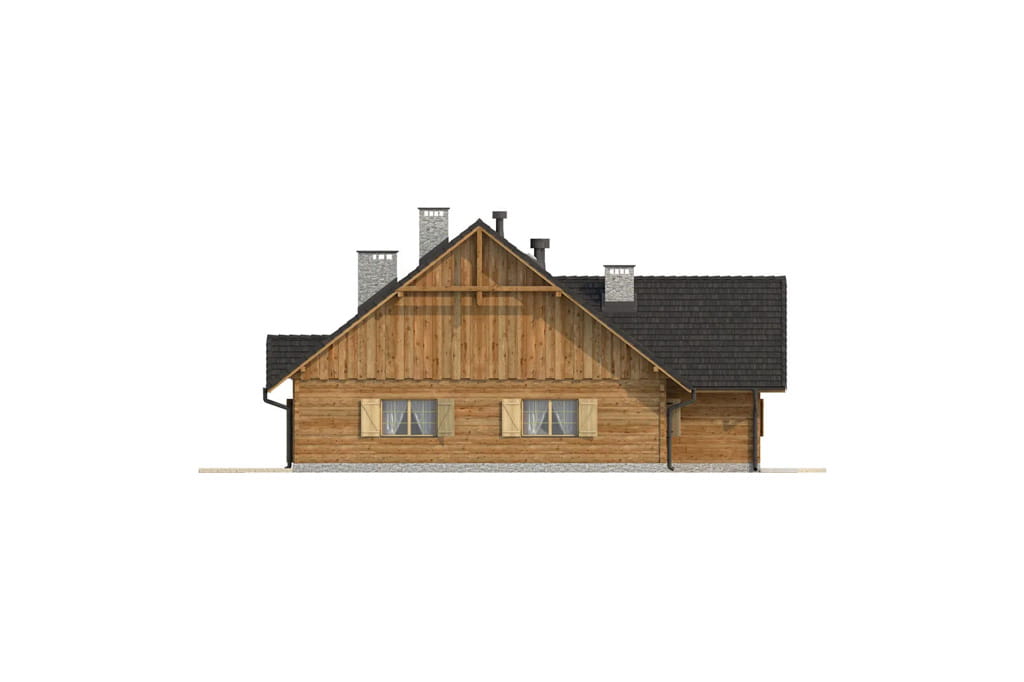

elewacja boczna

zobacz realizacje naszych projektów

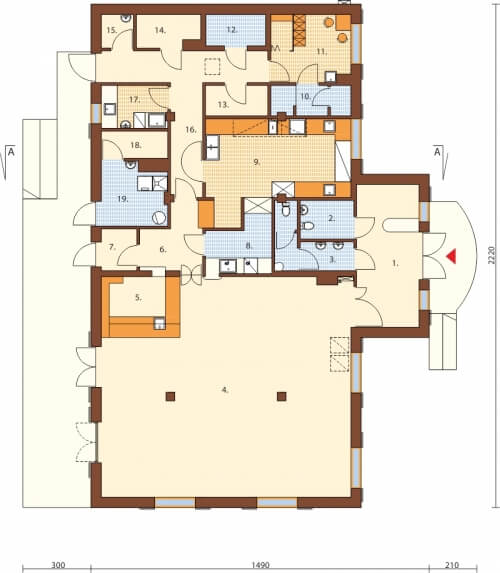

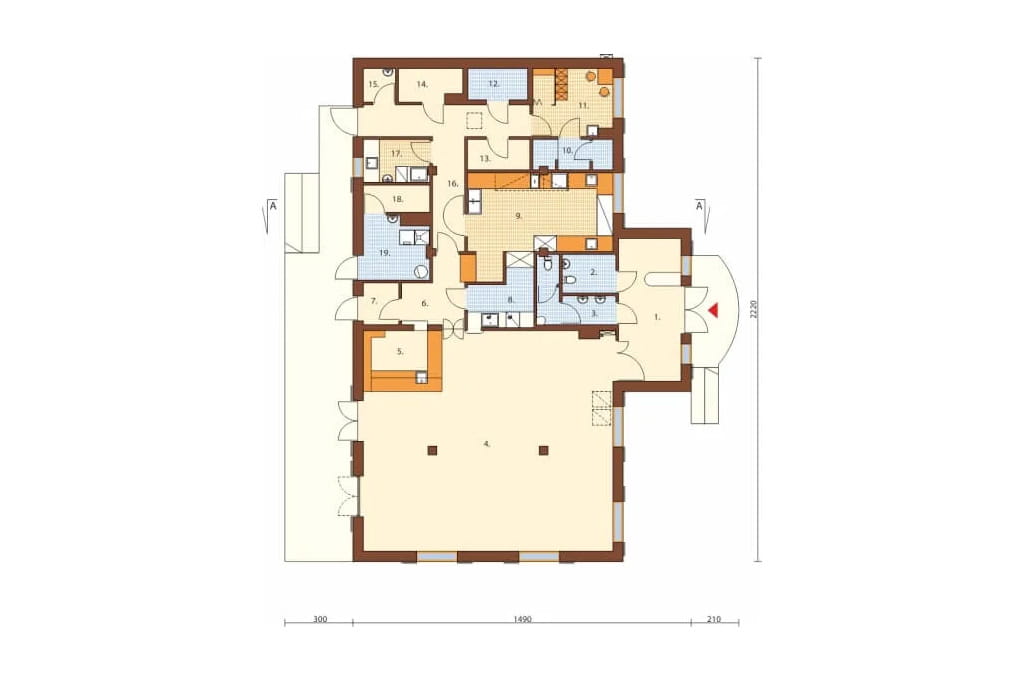

Rzut parteru



Projekt K-01 - rzut

Wersja alternatywna

Parter: 234,09 m2

1. Wiatrołap + szatnia 17,05 m2

2. WC damski i dla osób niepełnosprawnych 3,93 m2

3. WC męski z przedsionkiem 5,87 m2

4. Sala konsumpcyjna 96,82 m2

5. Bar 9,24 m2

6. Rozdzielnia 6,55 m2

7. Przedsionek 2,80 m2

8. Zmywalnia 7,17 m2

9. Kuchnia 23,92 m2

10. Łazienka z WC 4,43, m2

11. Pomieszczenie socjalne 10,21 m2

12. Chłodnia 3,41 m2

13. Magazyn 3,60 m2

14. Magazyn 3,81 m2

15. Pomieszczenie gospodarcze 2,00 m2

16. Korytarz 16,97 m2

17. Obróbka warzyw i jaj 5,38 m2

18. Skład opału 3,41 m2

19. Kotłownia 7,52 m2

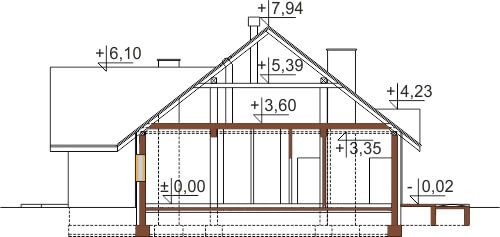

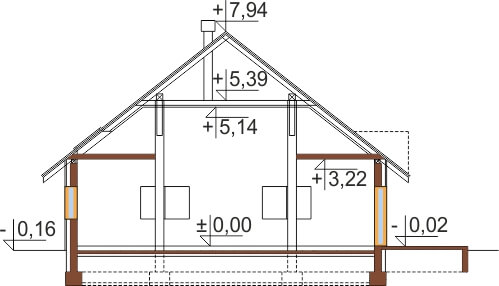

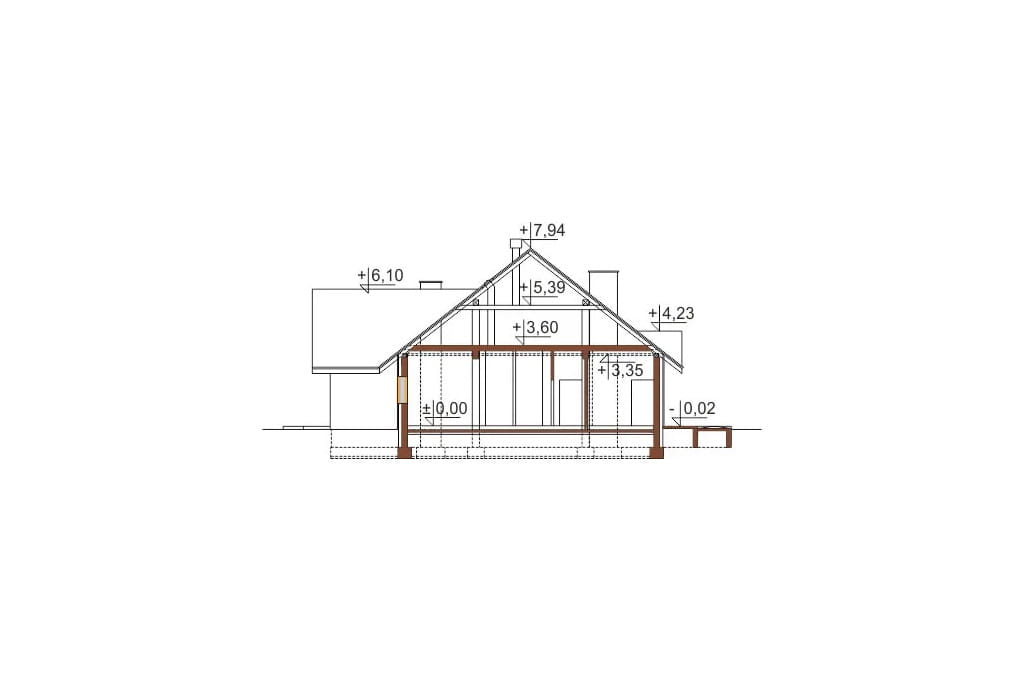

Przekrój

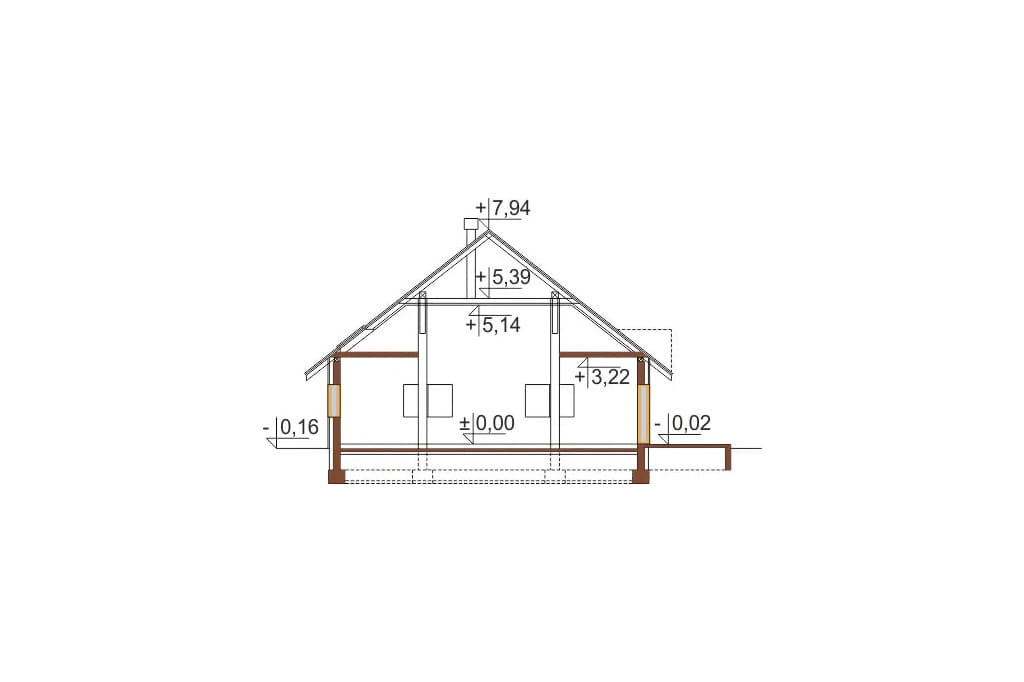

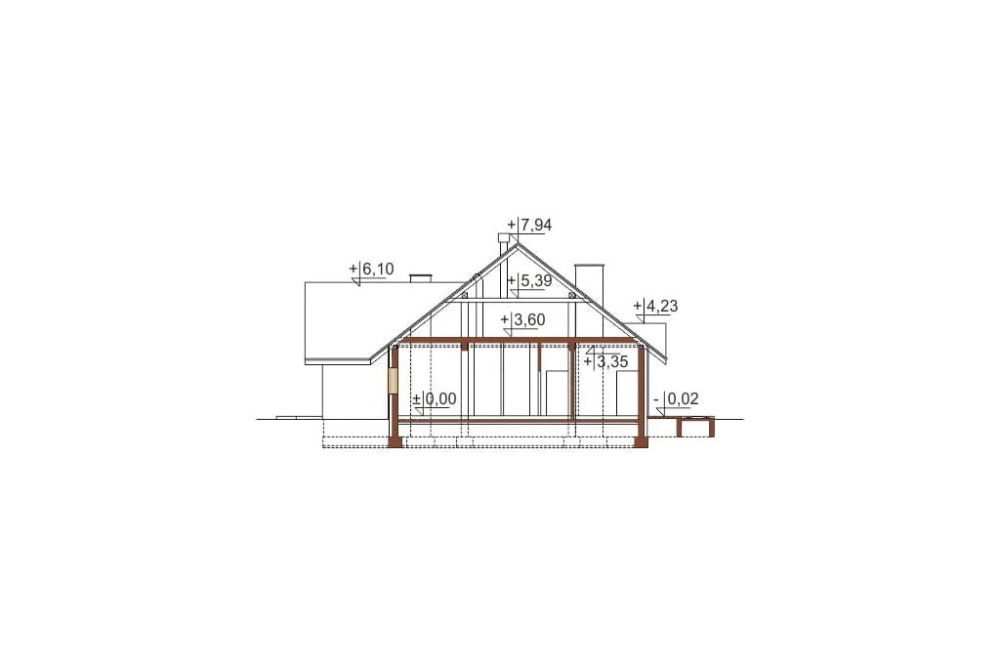

Projekt K-01 - przekrój Projekt K-01 - przekrój

Konstrukcja budynku zakłada brak poddasza użytkowego oraz podpiwniczenia, co niewątpliwie wpłynie na ekonomię budowy. Doskonała organizacja przestrzeni pozwoli na swobodne kształtowanie przestrzeni wewnętrznej i zewnętrznej, również wpływającej na całościowy odbiór obiektu.

Wersja alternatywna

Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku gastronomicznego pełniącego funkcję restauracji K-01, parterowy, niepodpiwniczony.

Technologia tradycyjna: ściany zewnętrzne - pustak ceramiczny 25 cm, styropian 15 cm, okładzina drewniana 5 cm. Strop: drewniany. Nad salą konsumpcyjną strop na wysokości 514 cm, nad pozostałą częścią obniżony. Kąt nachylenia dachu: 38°.
Ogrzewanie: kotłownia na paliwo stałe (pellet).
Program: sala restauracyjna, kuchnia, zaplecze kuchenne, zaplecze sanitarne, zaplecze socjalne, zaplecze magazynowe, kotłownia na paliwo stałe, skład opału.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna kuchni)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej (w tym m.in: p.poż. wyłączniki prądu, oświetlenie awaryjne)
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie

Powierzchnia zabudowy: 285.80 m²
Powierzchnia użytkowa: 234.09 m²
Kubatura: 1563.10 m³
Szerokość działki: 23.40 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 19
Kąt nachylenia dachu: 38
Pokój na parterze: Nie
Wysokość budynku: 8,10 m
Rodzaj ogrzewania: paliwo stałe - pellet
Wskaźnik energii pierwotnej: 35,58 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze nieużytkowe
Typ: gastronomiczne, komercyjne, projekt karczmy, projekt budynku usługowego, projekt domu weselnego, projekt budynku gastronomicznego, restauracja, projekt restauracji
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Aleksandra Majcher, Jaromir Mruk
