Projekt

Budynek biurowo - magazynowy
Kod: K-129
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 13 000 PLN
21 600 PLN 		KUP
PROJEKT



zobacz realizacje naszych projektów

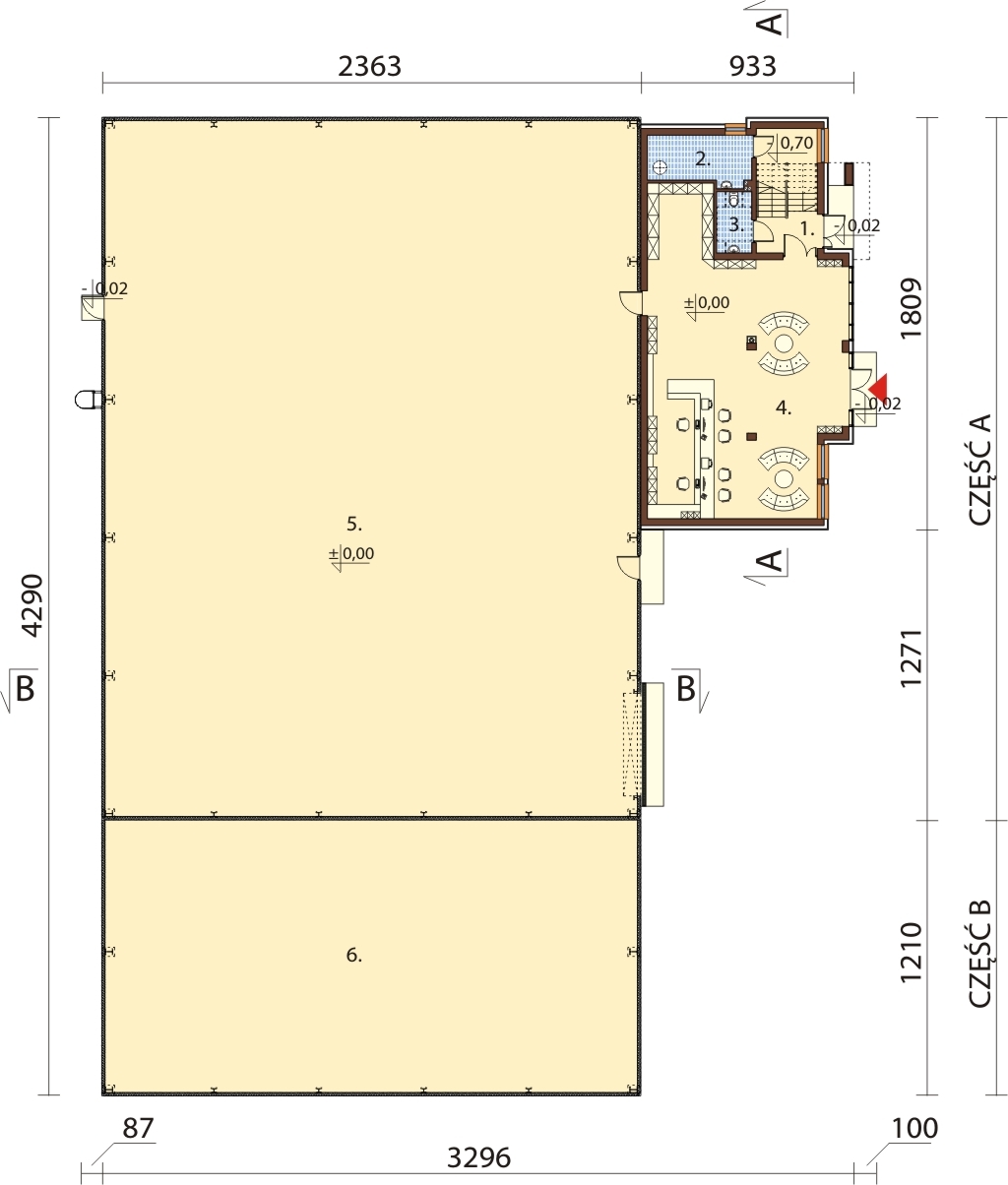

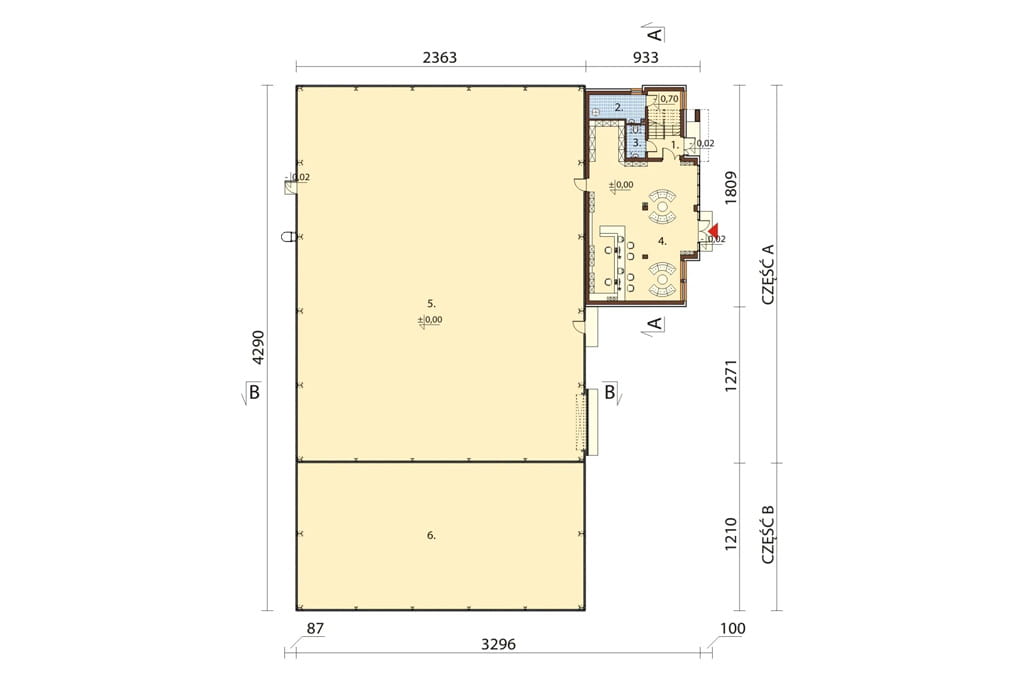

Rzut parteru



Projekt K-129 - rzut

PARTER: 1119,83 m2

1. Klatka schodowa 14,30 m2
2. Kotłownia 9,25 m2
3. WC / WC dla niepełno. 4,00 m2
4. Ekspozycja + sala sprzedaży 101,85 m2
5. Pom. magazynowe część A 711,62 m2
6. Pom. magazynowe część B 278,83 m2
POWIĘKSZ RZUT

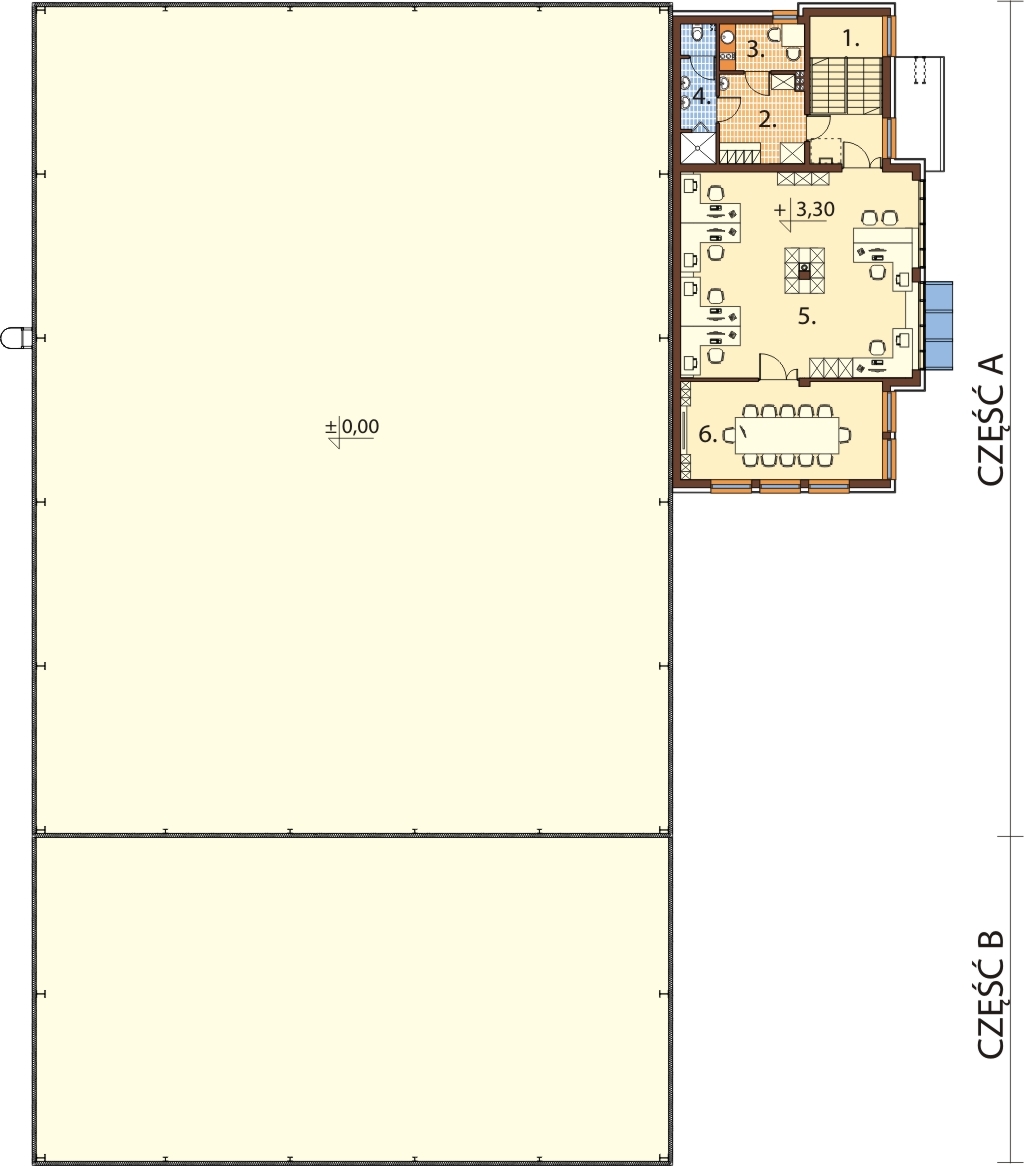

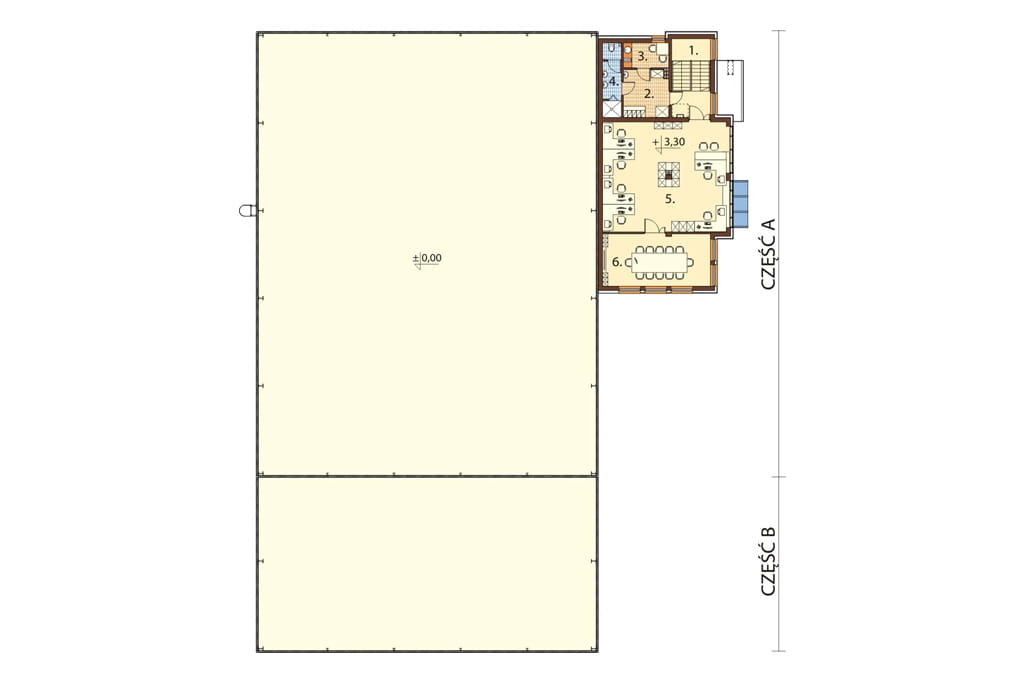

Rzut I piętra



Projekt K-129 - rzut

PODDASZE: 123,99 m2

1. Klatka schodowa 11,46 m2
2. Pomieszczenie socjalne 9,96 m2
3. Pomieszczenie śniadań 5,25 m2
4. WC + natrysk 6,39 m2
5. Pomieszczenie biurowe 64,41 m2
6. Pomieszczenie konferencyjne 26,52 m2
POWIĘKSZ RZUT

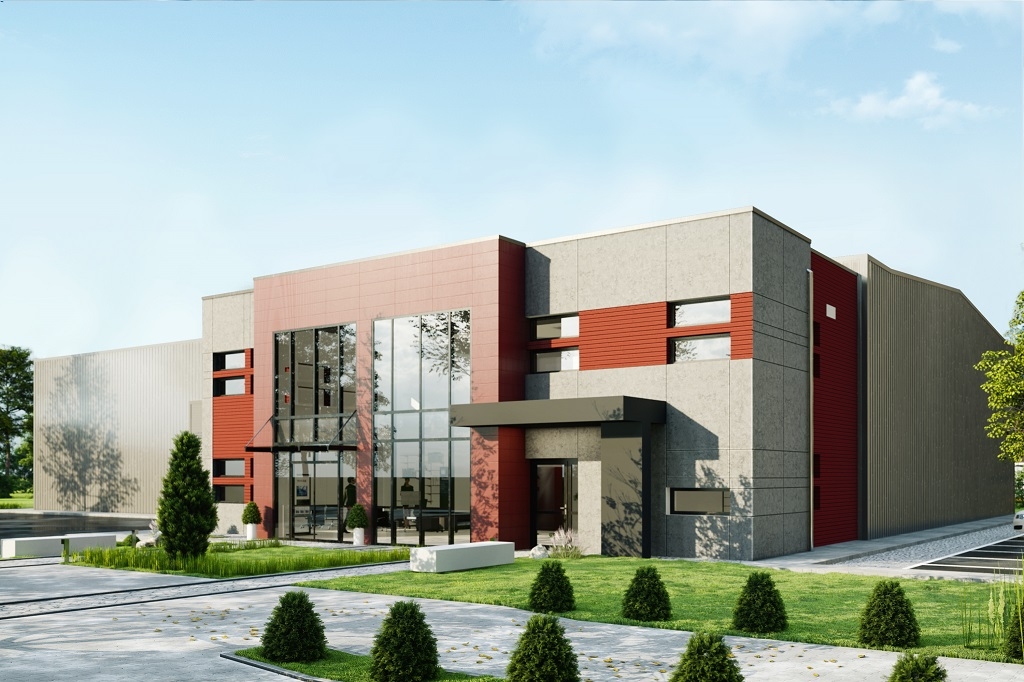

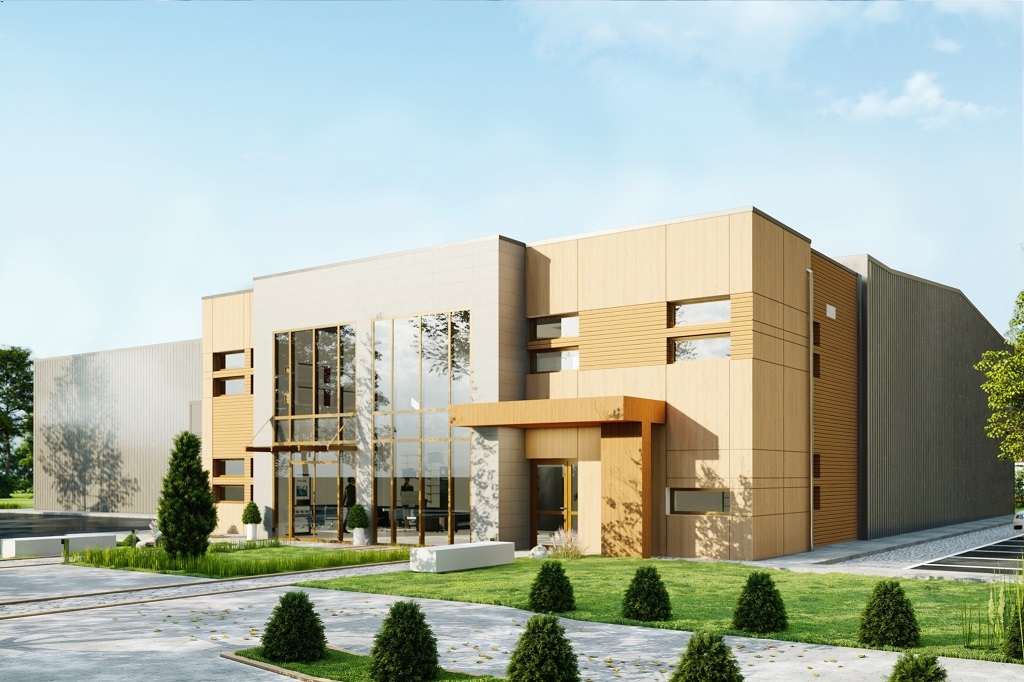

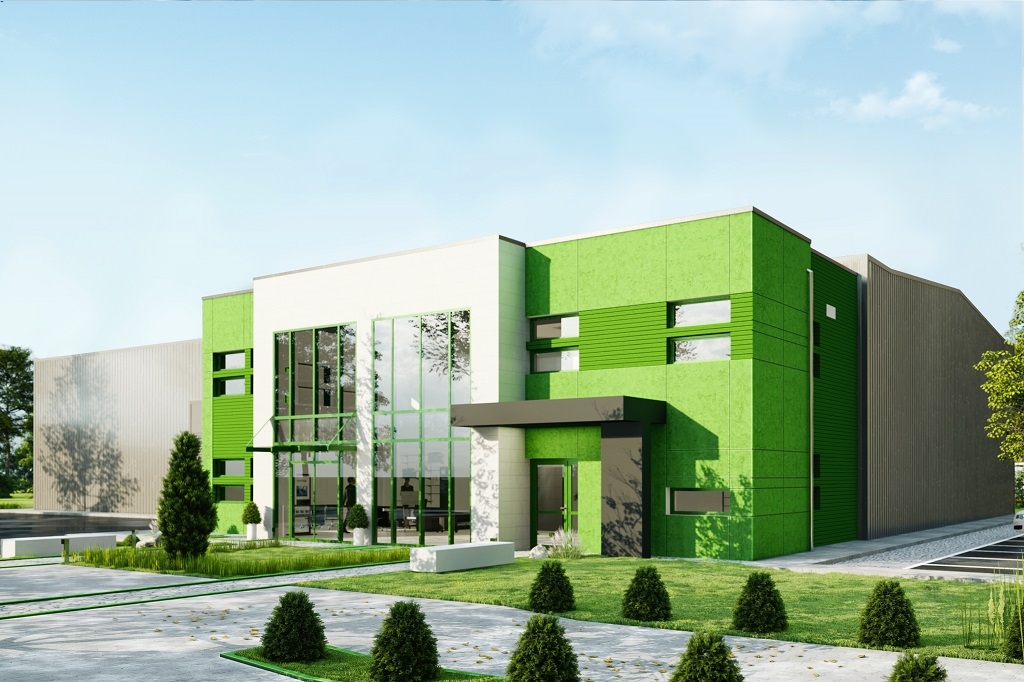

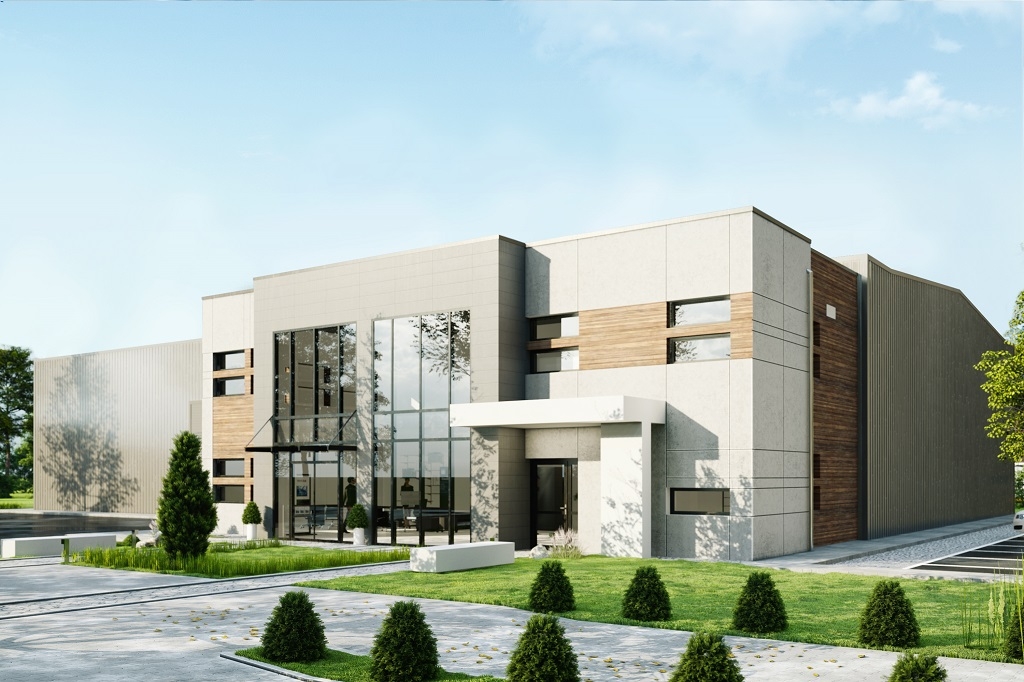

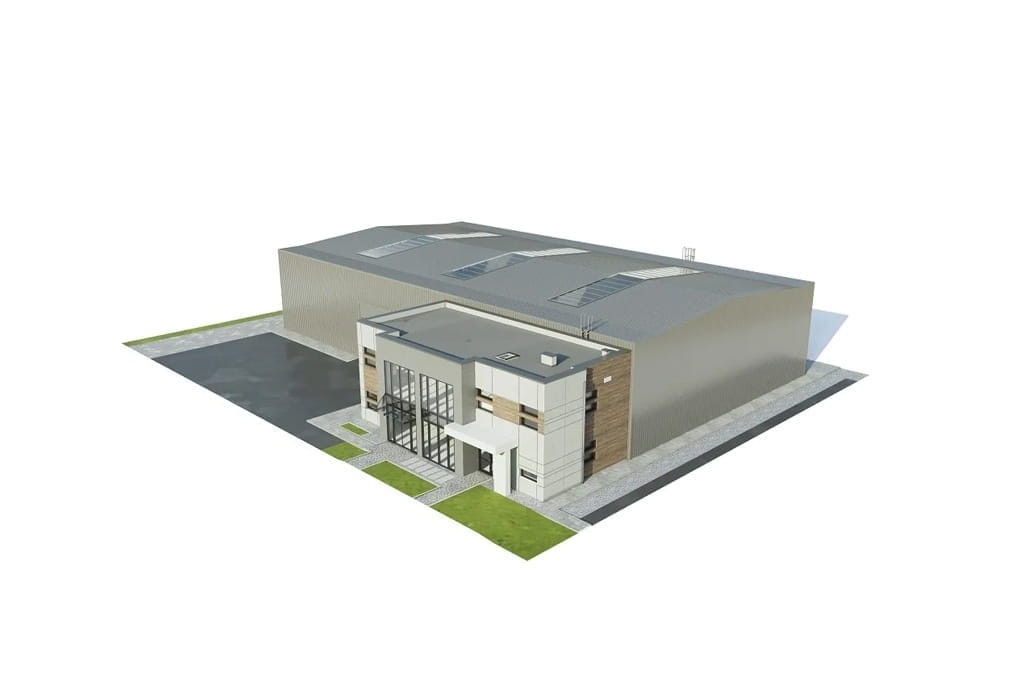

Model



Projekt K-129 - model

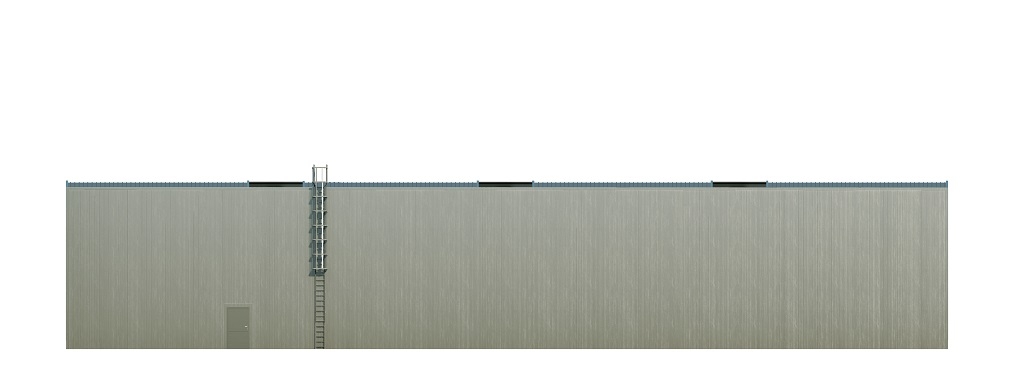

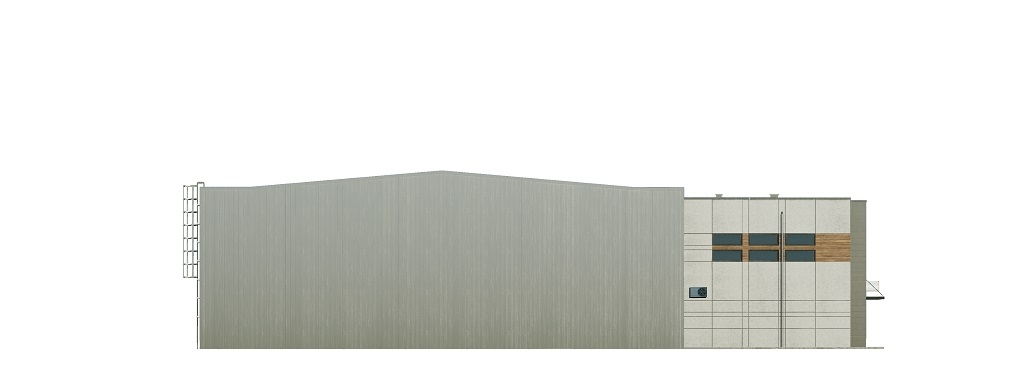

Elewacje



Projekt K-129 - elewacja

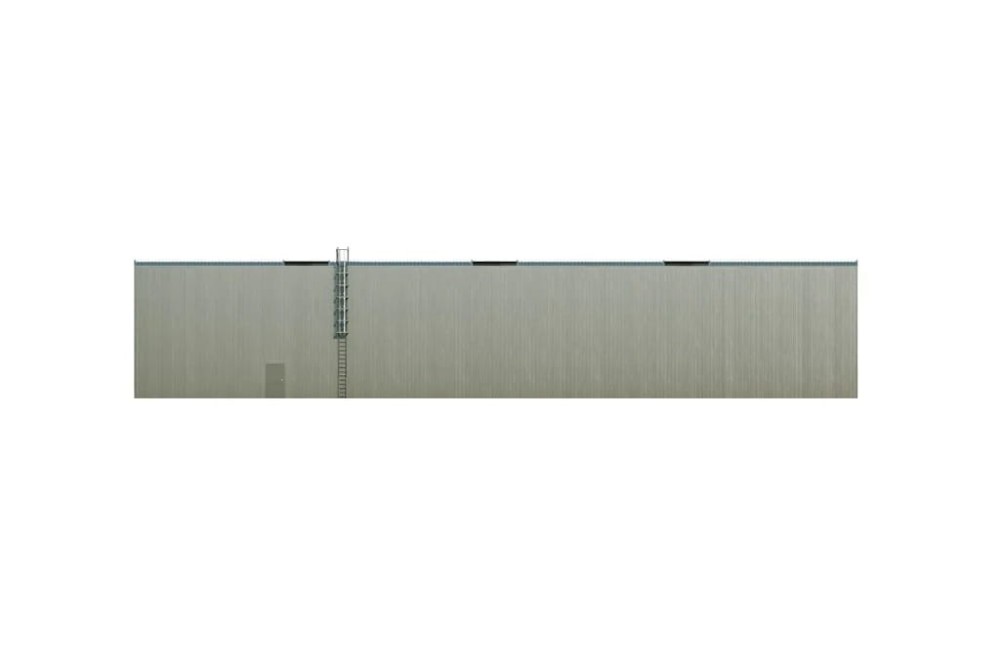

elewacja ogrodowa
Projekt K-129 - elewacja

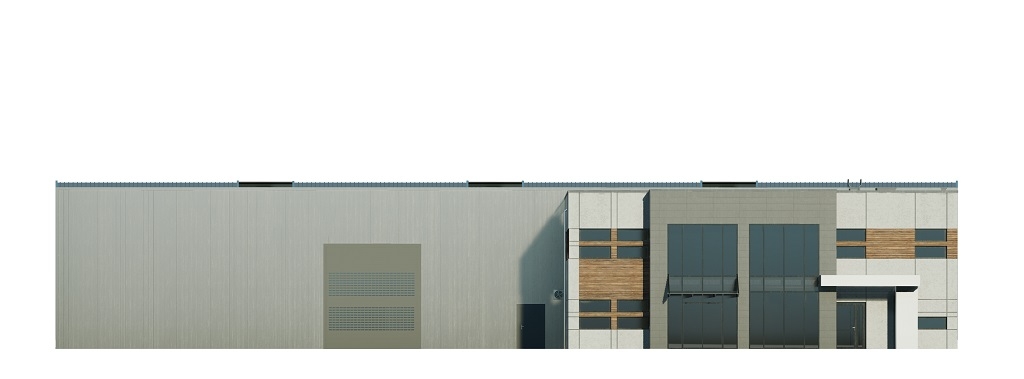

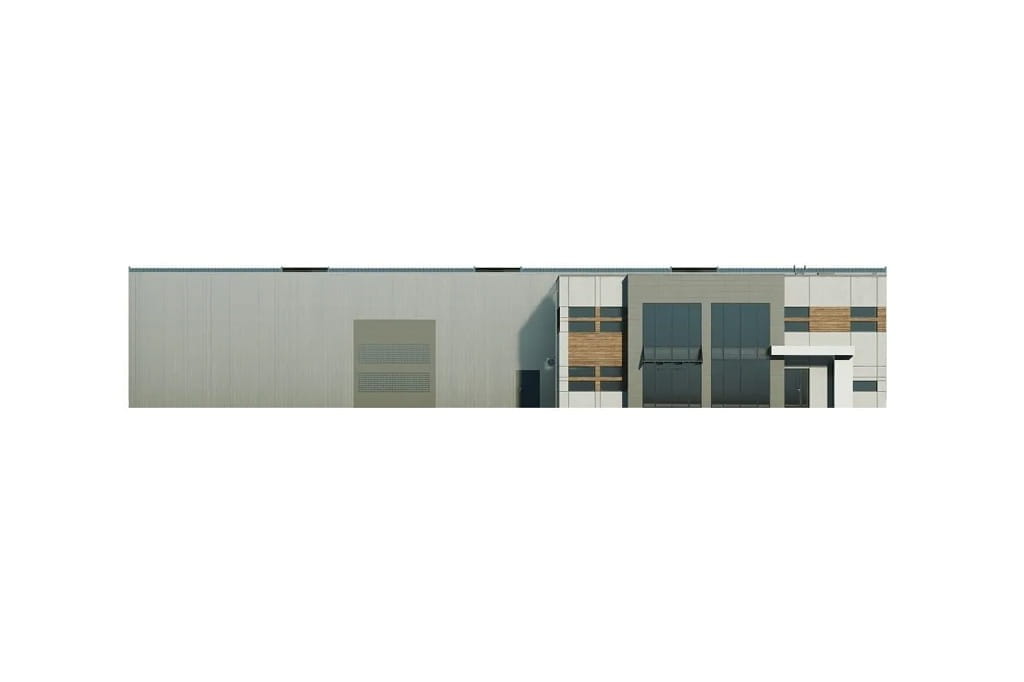

elewacja frontowa
Projekt K-129 - elewacja

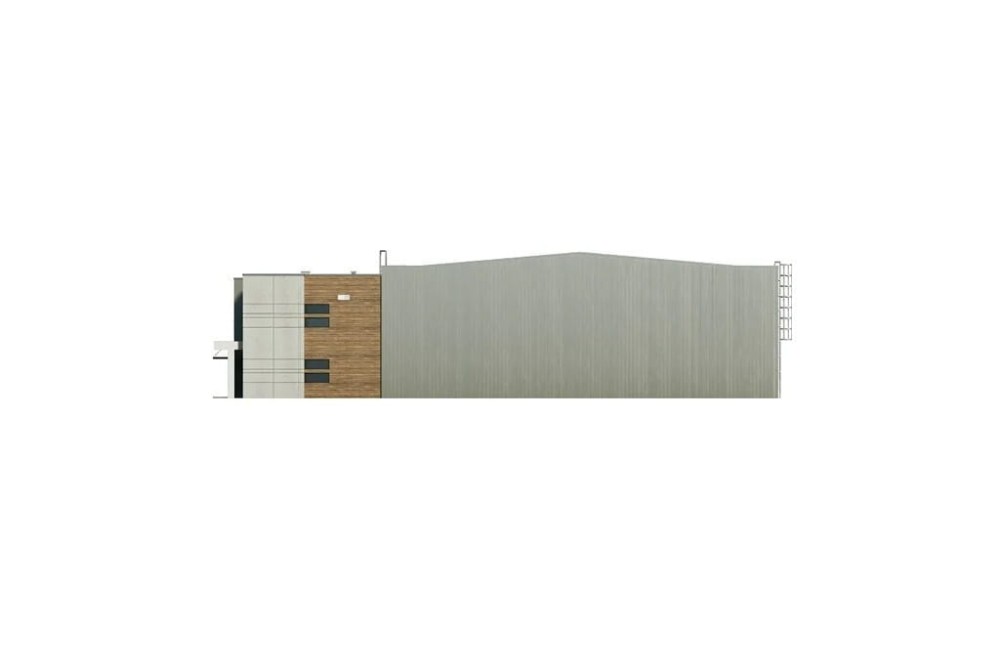

elewacja boczna
Projekt K-129 - elewacja

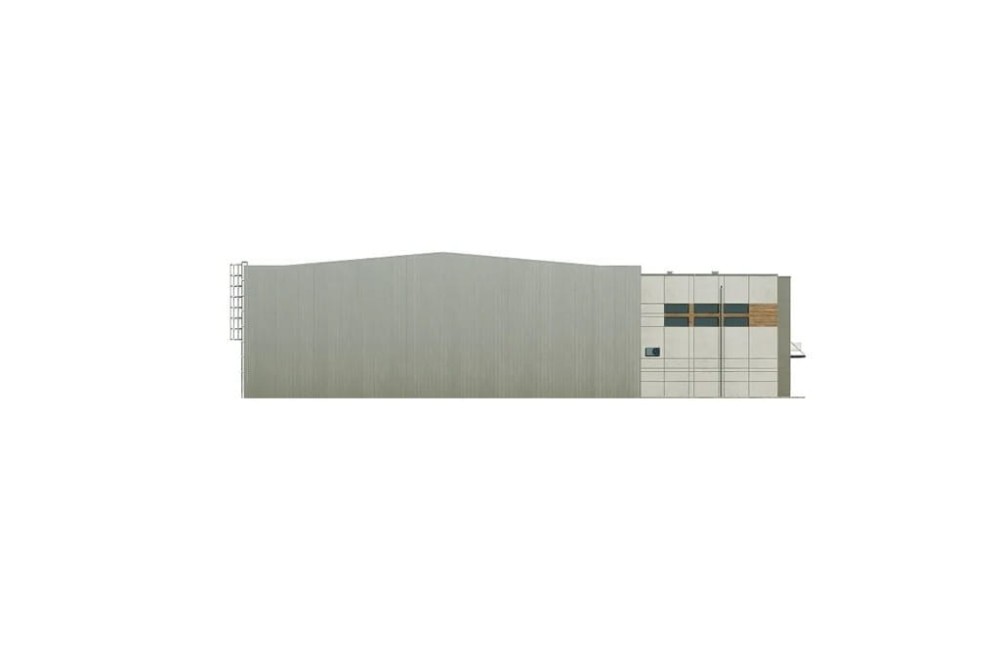

elewacja boczna

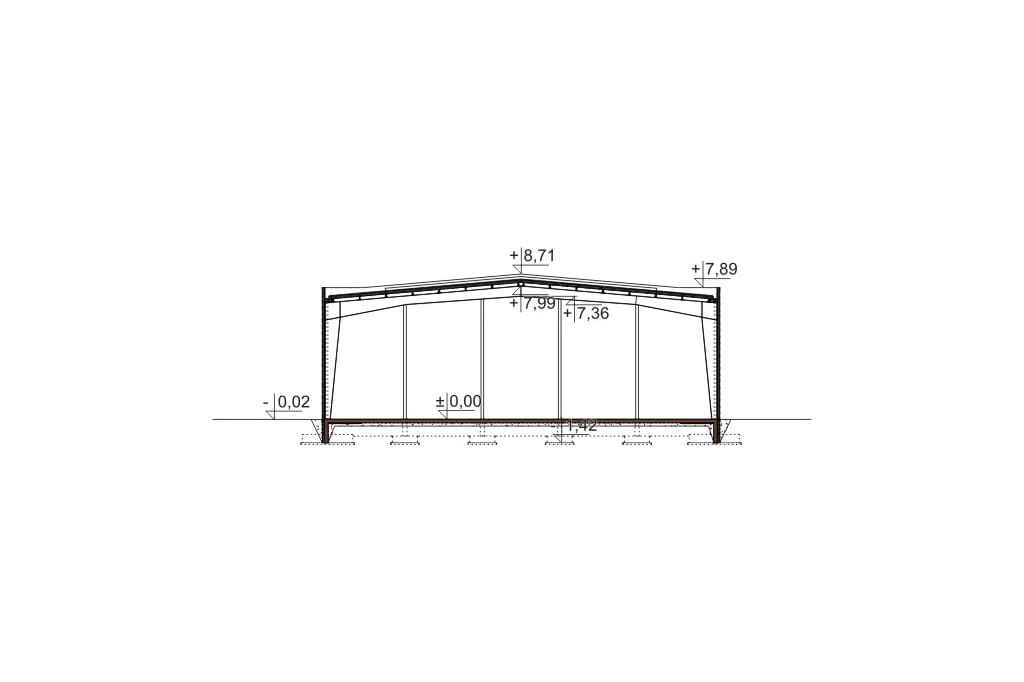

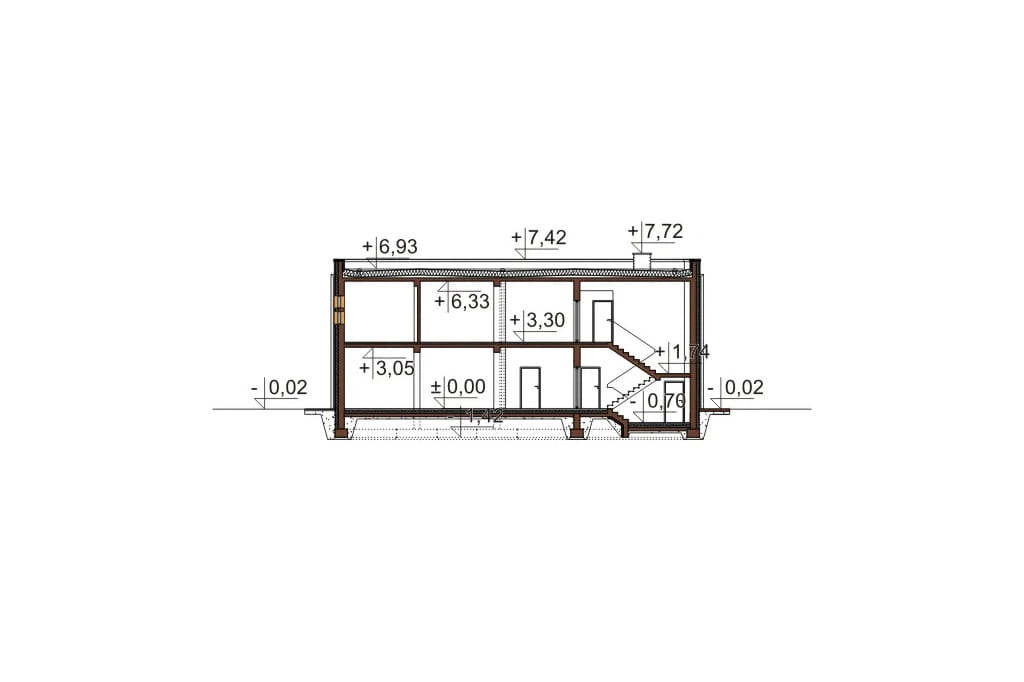

Przekrój



Projekt K-129 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowo - magazynowego K-129
Budynek nie jest podpiwniczony i nie ma garażu.
Obiekt składa się z 2 części: 1 część to 2 kondygnacyjny budynek biurowy, 2 część to jednokondygnacyjna hala magazynowa. Część magazynowa została zaprojektowana w sposób umożliwiający podzielenie inwestycji na II etapy. Zakłada się, że przy realizacji II etapu ściana szczytowa części I jest przenoczona na koniec części II tworząc w ten sposób jedną dużą przestrzeń hali.
Przewidywane zatrudnienie w części biurowej 5 - 10 osób.
Przewidywane zatrudnienie w części magazynowej 3 - 5 osób.
Przewiduje się, że pracownicy firmy z uwagi na specyfikę pracy będą pełnosprawni. W przypadku zatrudnienia osoby niepełnosprawnej do pracy biurowej lub magazynowej należy zorganizować dla niej miejsce pracy na parterze budynku.

Technologia: tradycyjna i stalowa
Ściany zewnętrzne:
* część biurowa: pustak ceramiczny 29 cm, wełna mineralna 15 cm, tynk zewnętrzny
* część magazynowa: płyta warstwowa z rdzeniem styropianowym 15 cm.
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 3% - 8,75%
Ogrzewanie: Miejskie Przedsiębiorstwo Energetyki Cieplnej
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu:
* część biurowa: stropodach
* część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym
Powierzchnia dach:
* część biurowa: 134,49 m2
* część magazynowa: 802,97 m2
Program: WC ogólnodostępne przystosowane dla osób niepełnosprawnych, ekspozycja + sala sprzedaży, kotłownia, pomieszczenie socjalne, pokój śniadań, WC z natryskiem, pomieszczenie biurowe, pokój konferencyjny.

 Powierzchnia zabudowy: 1170.79 m²
Powierzchnia użytkowa: 1243.82 m²
Kubatura: 9191.30 m³
Szerokość działki: 40.96 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 12
Kąt nachylenia dachu: 3% - 8.75%
Pokój na parterze: Nie
Wysokość budynku: 8.73 m
Rodzaj ogrzewania: MPEC
Wskaźnik energii pierwotnej: 32.61 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: handlowo-usługowe, piętrowe, komercyjne, projekt budynku handlowo-usługowego, projekt budynku usługowego, biurowce, Hala magazynowa, Projekt salonu samochodowego, Salon samochodowy, autosalon
Technologia: stalowa, tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 13 000 PLN 21 600 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., wentylacja mechaniczna z rekuperacją, klimatyzacja)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów konstrukcji stalowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
