Projekt budynku biurowego
Kod: LK-128
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 6 600 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

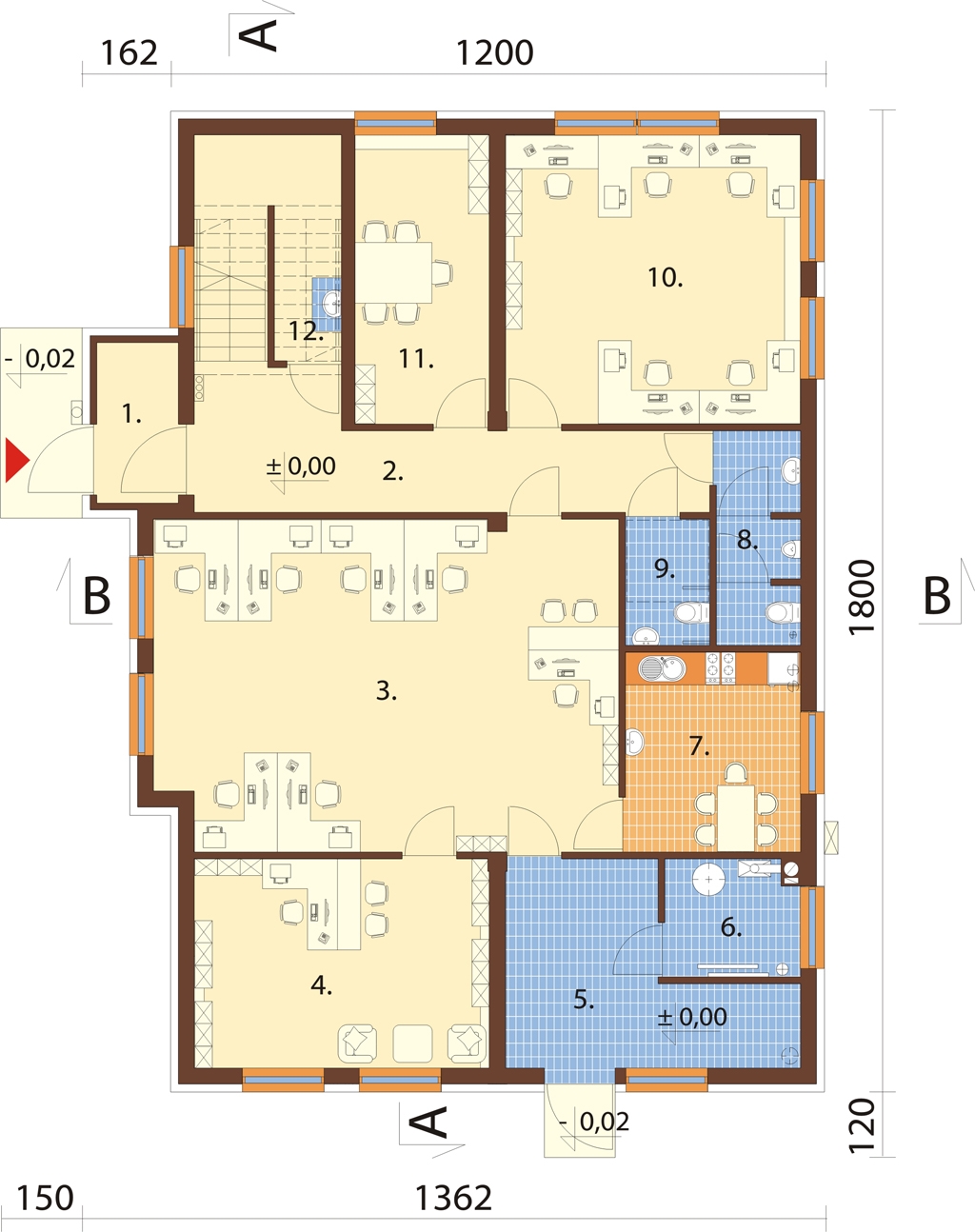

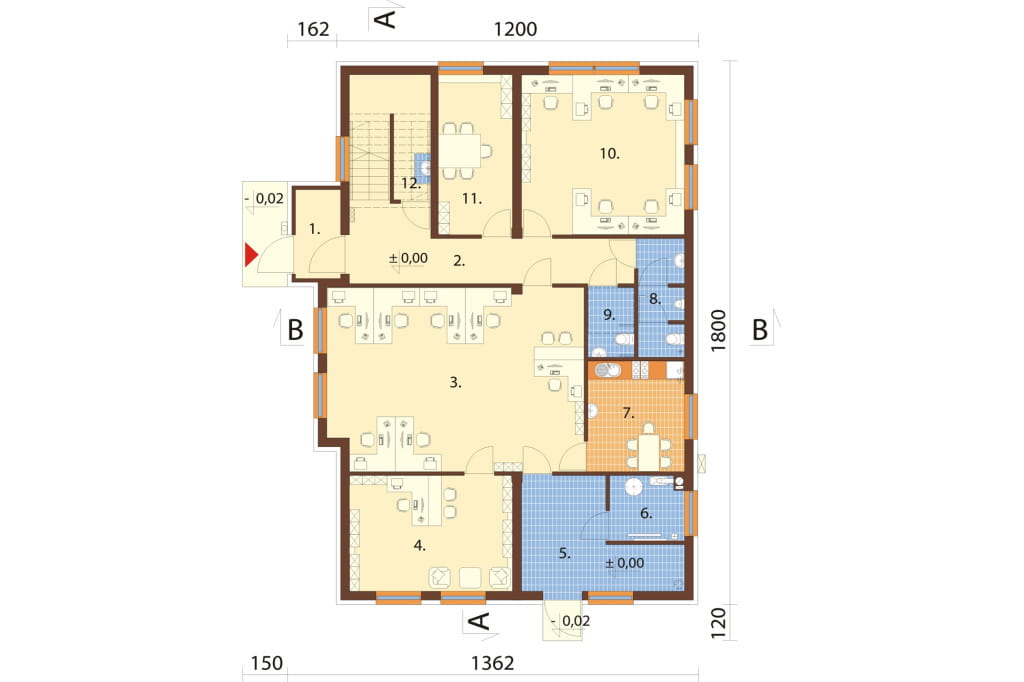

Rzut parteru



Projekt LK-128 - rzut

PARTER: 186,49 / 189,87 m2

1. Wiatrołap 4,25 m2
2. Hall + komunikacja 22,93 m2
3. Biuro open space 50,80 m2
4. Biuro prezesa 20,44 m2
5. Magazyn 14,45 m2
6. Kotłownia 5,05 m2
7. Jadalnia 11,54 m2
8. WC męskie + przedsionek 5,71 m2
9. WC damskie / niepełnospr. 3,44 m2
10. Biuro 28,33 m2
11. Sala konferencyjna 12,78 m2
12. Pom. porządkowe 6,77 / 10,15 m2

POWIĘKSZ RZUT

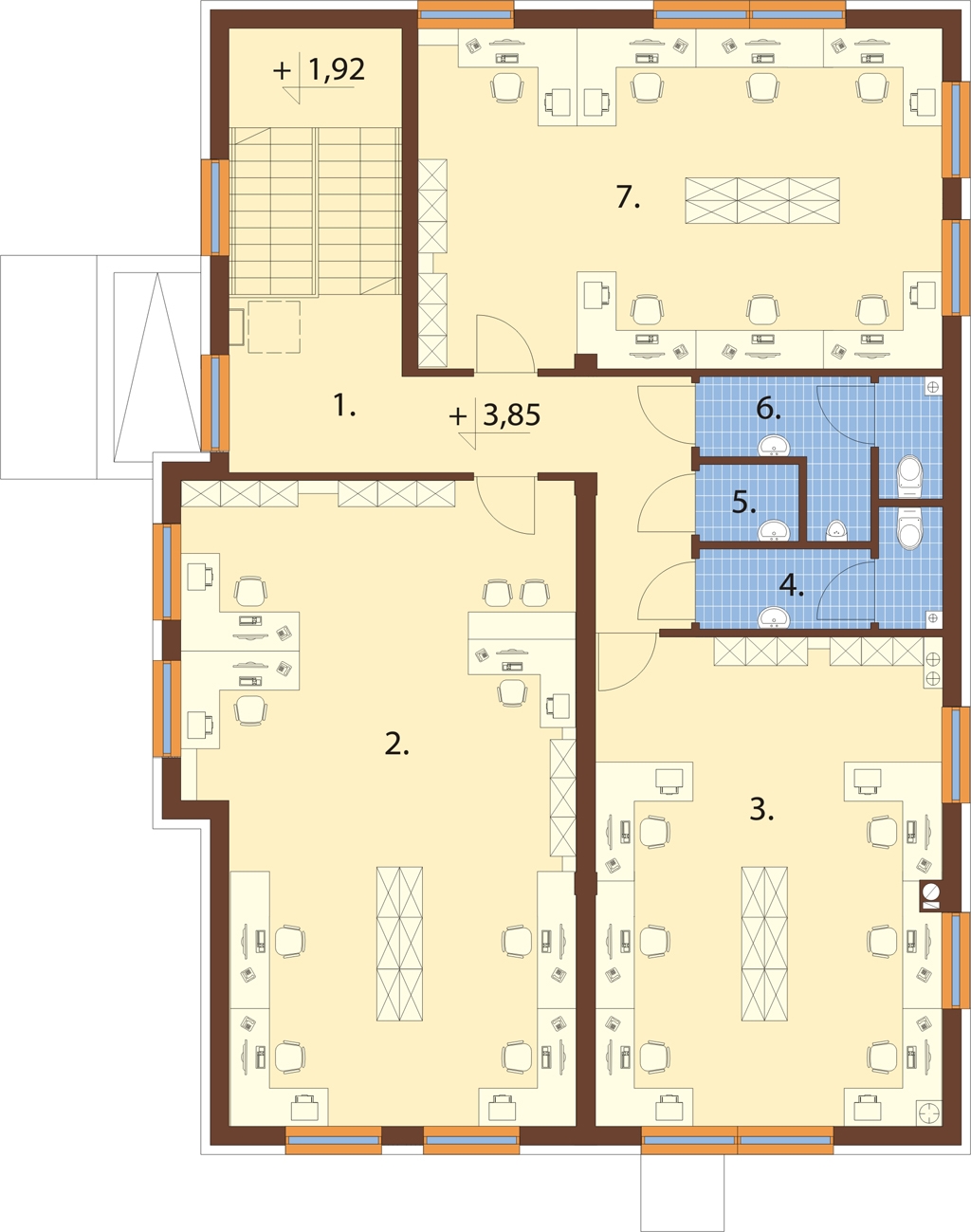

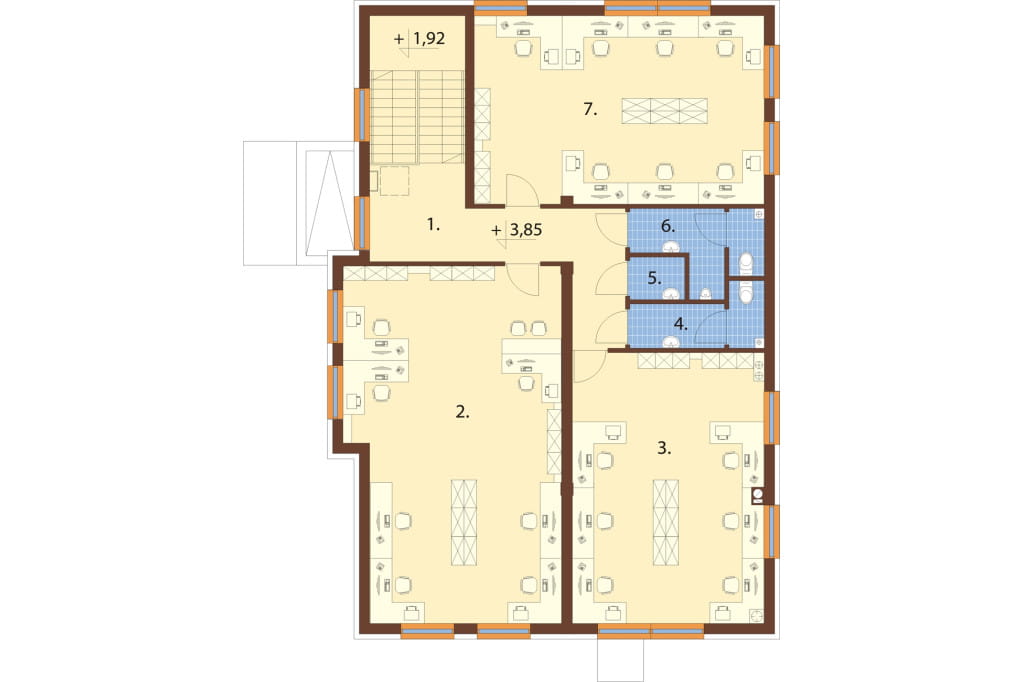

Rzut I piętra



Projekt LK-128 - rzut

PIĘTRO: 176,97 m2

1. Hall + komunikacja 22,86 m2
2. Biuro 57,66 m2
3. Biuro 40,27 m2
4. WC damskie + przedsionek 5,14 m2
5. Pom. porządkowe 1,76 m2
6. WC męskie 6,41 m2
7. Biuro 42,87 m2

POWIĘKSZ RZUT

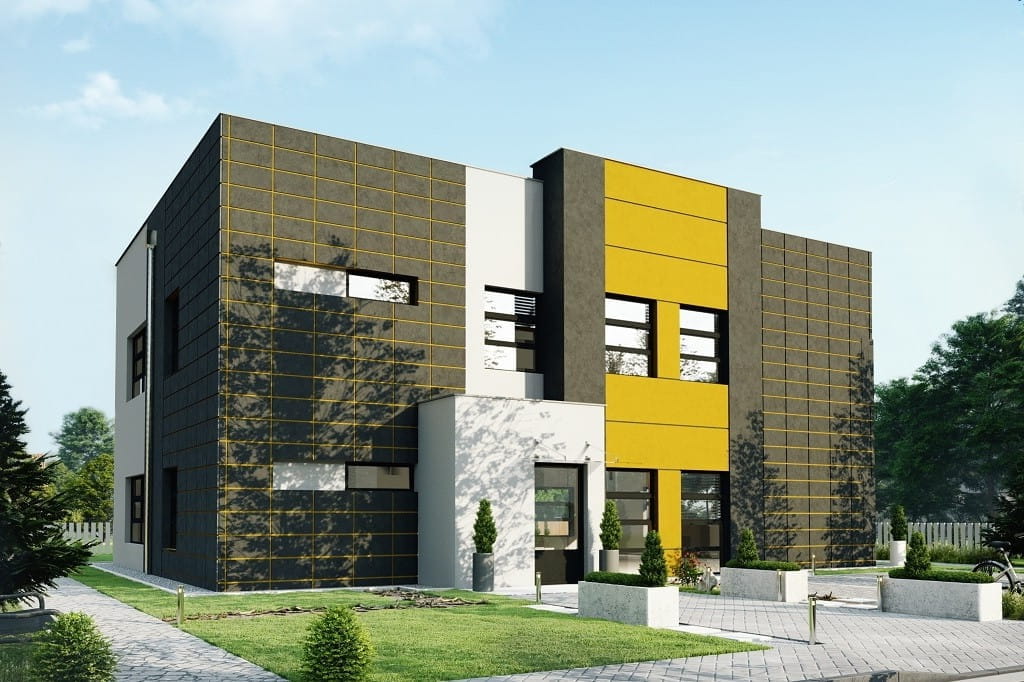

Model

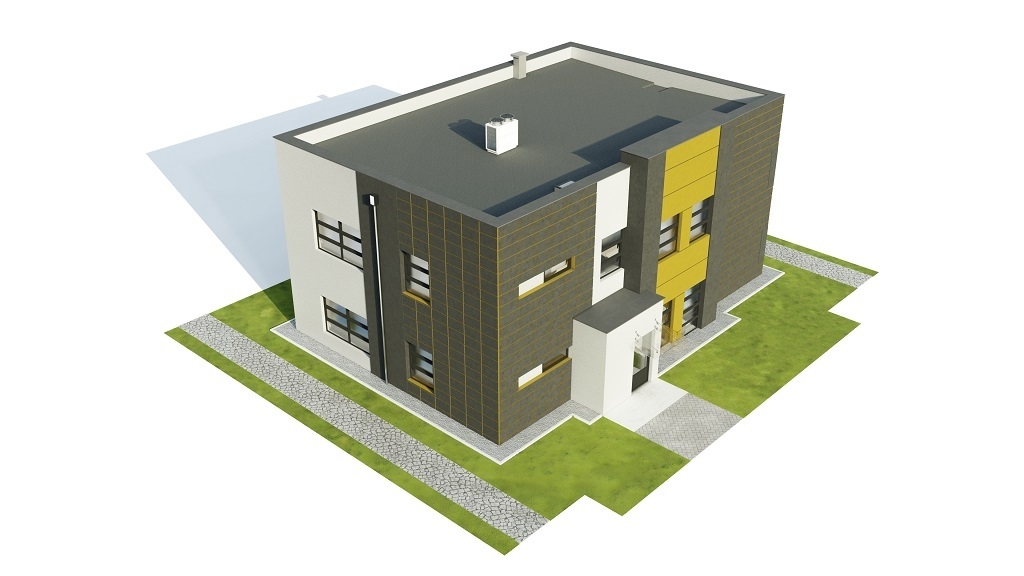

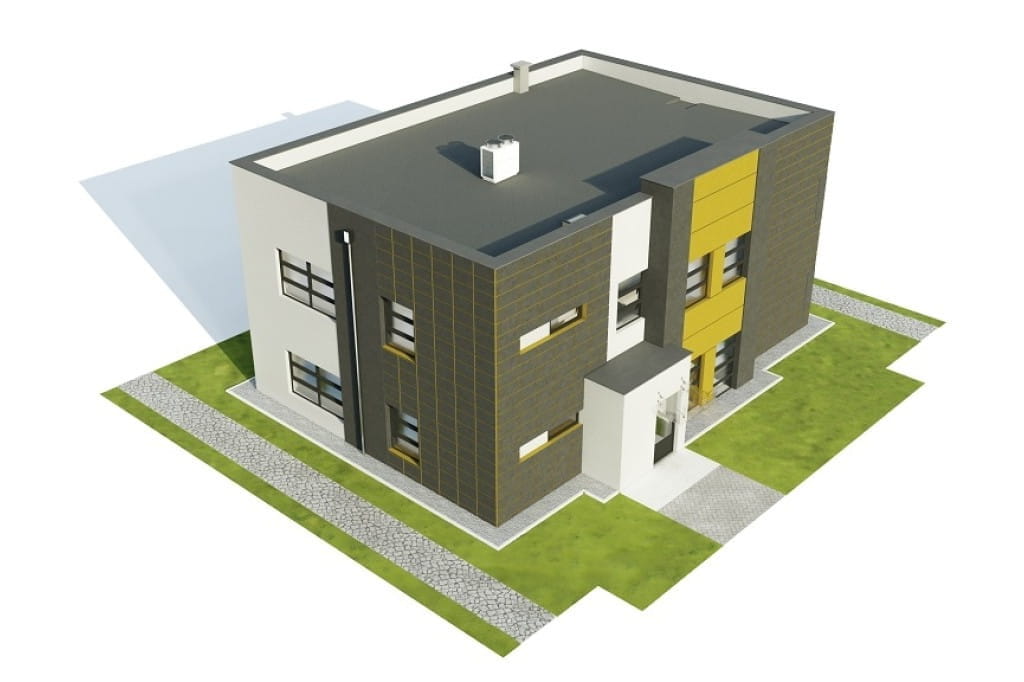

Projekt LK-128 - model

Elewacje

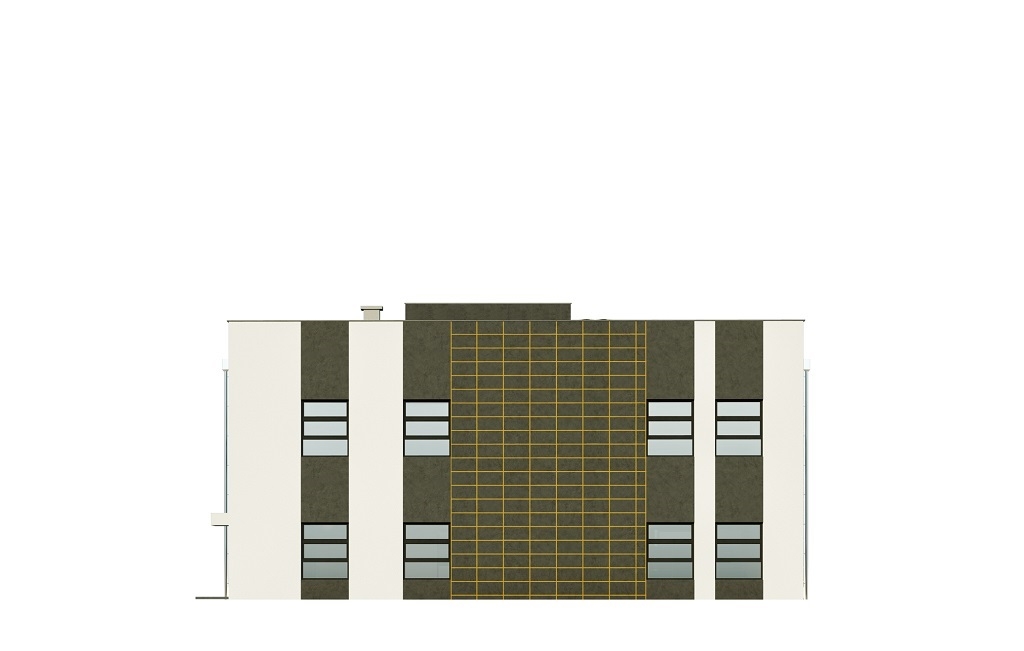

Projekt LK-128 - elewacja

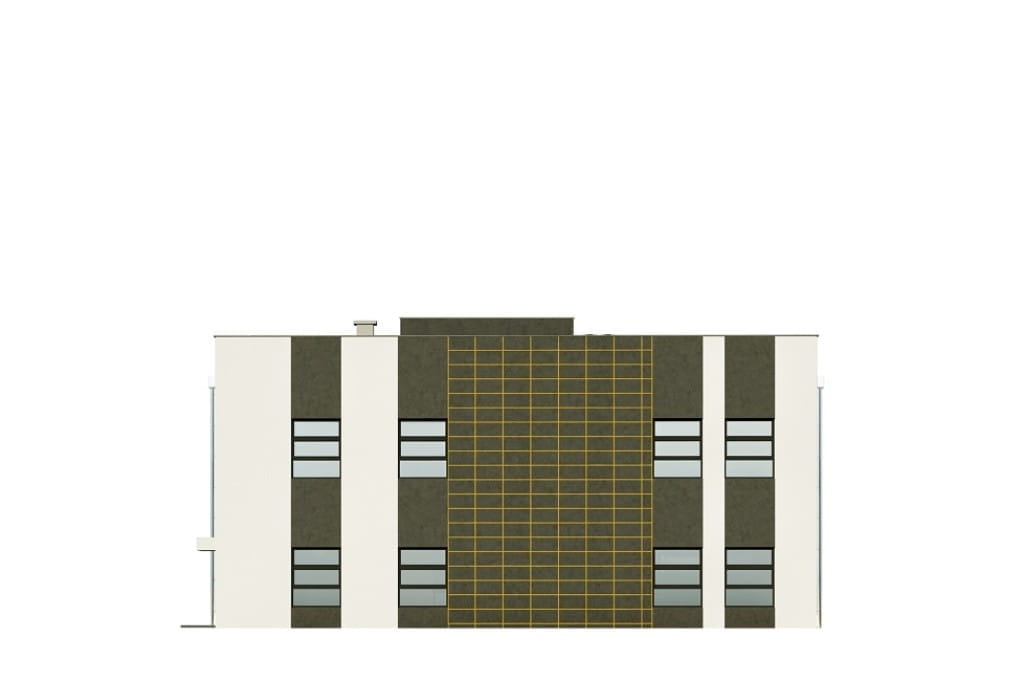

elewacja ogrodowa

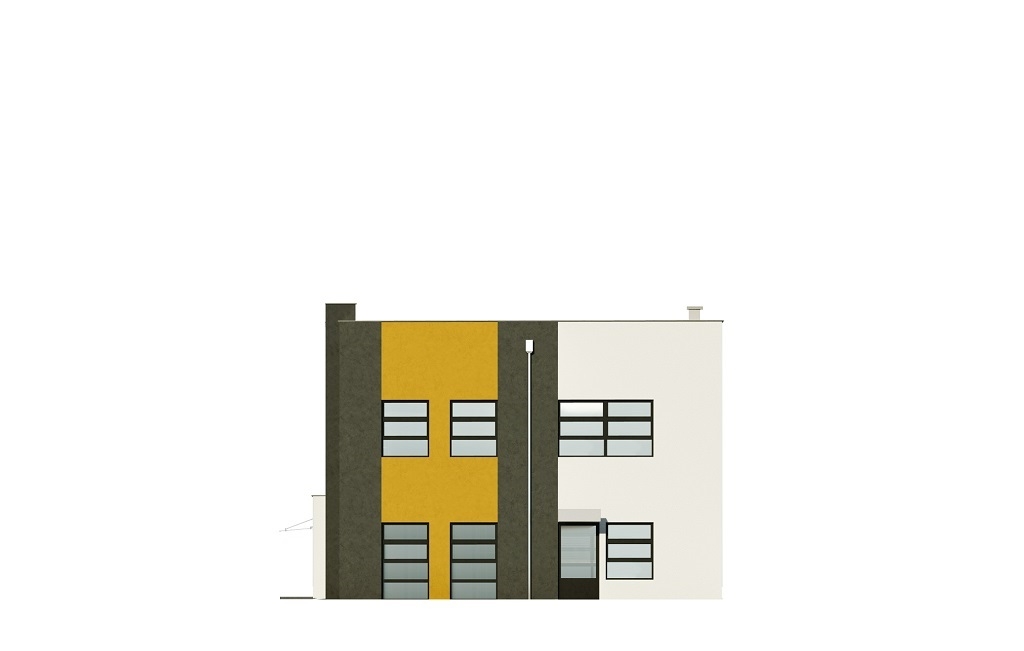

Projekt LK-128 - elewacja

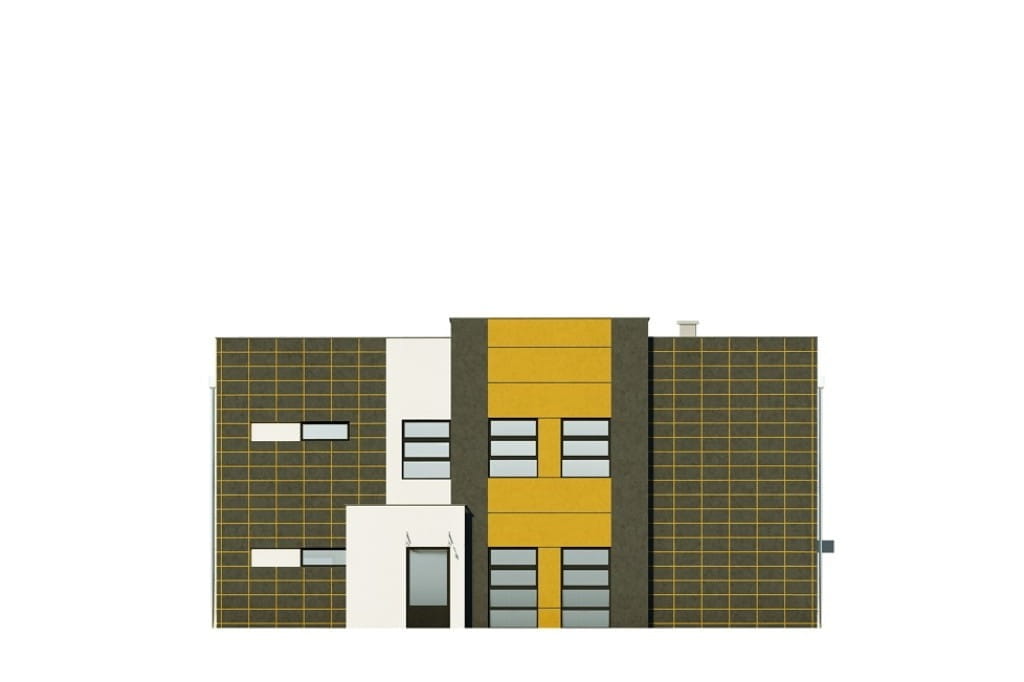

elewacja frontowa

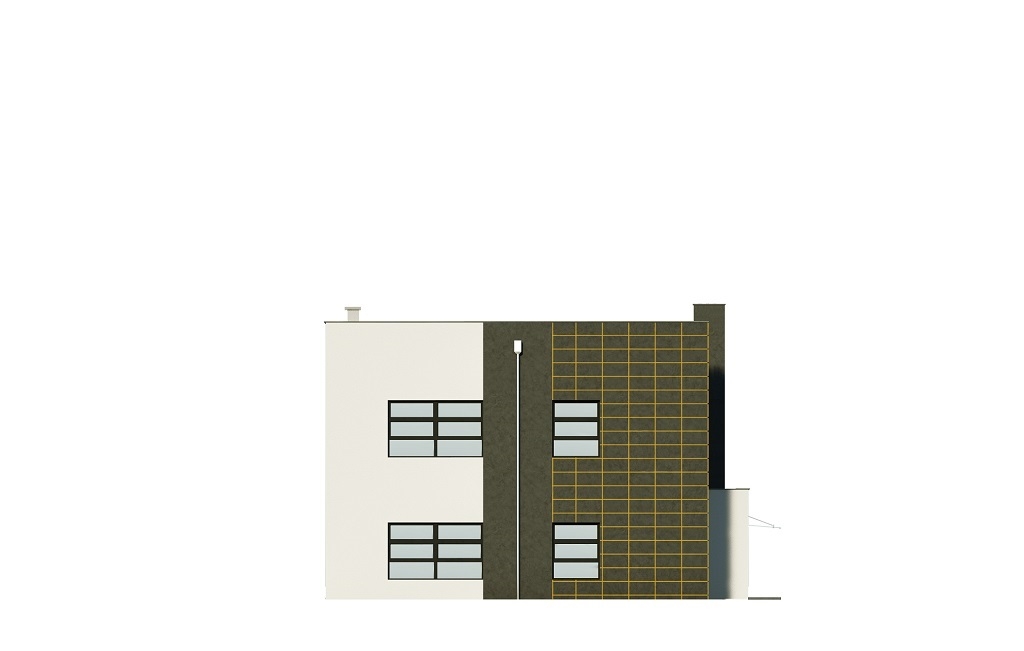

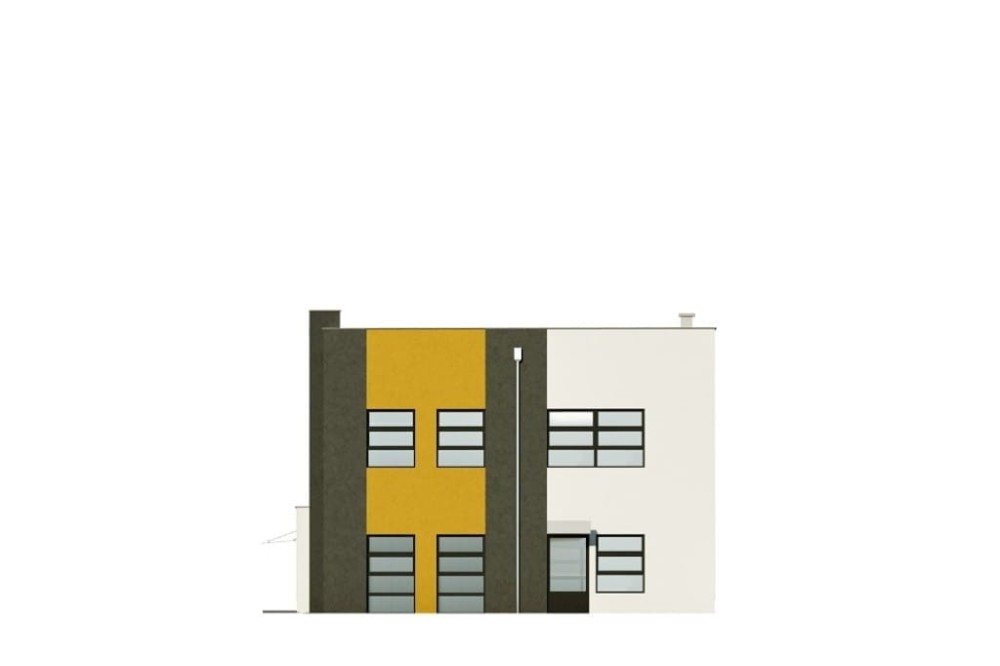

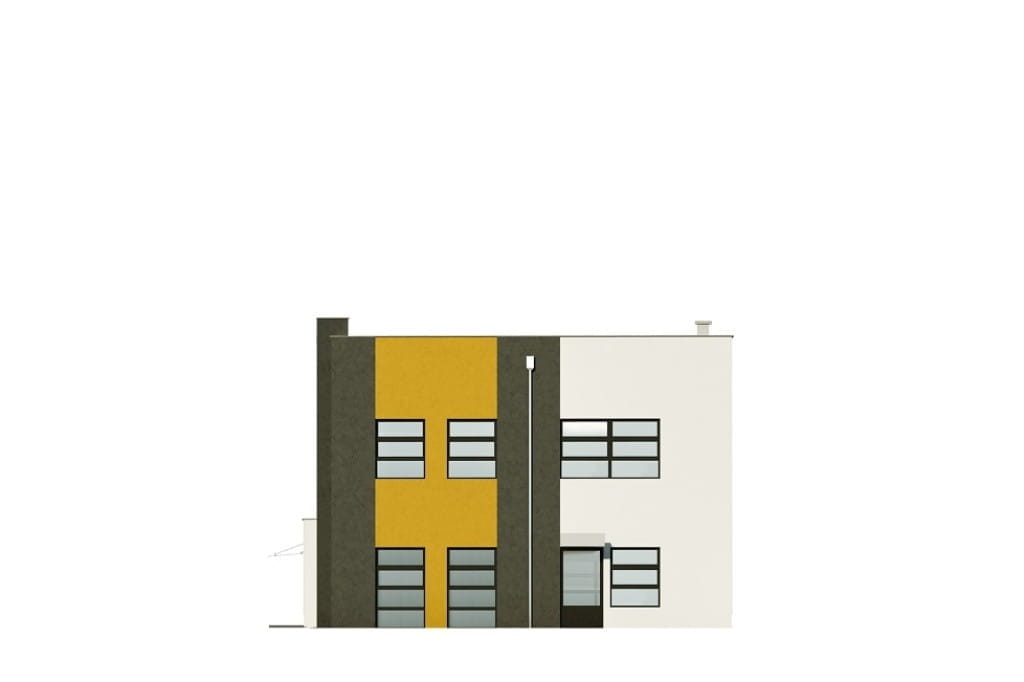

Projekt LK-128 - elewacja
elewacja boczna

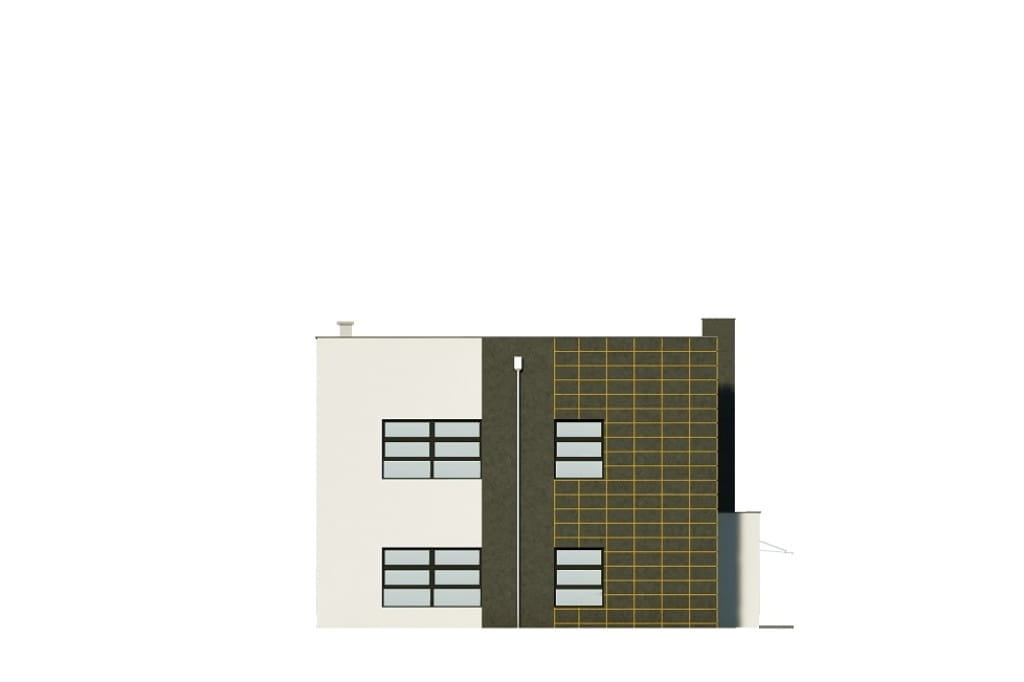

Projekt LK-128 - elewacja
elewacja boczna

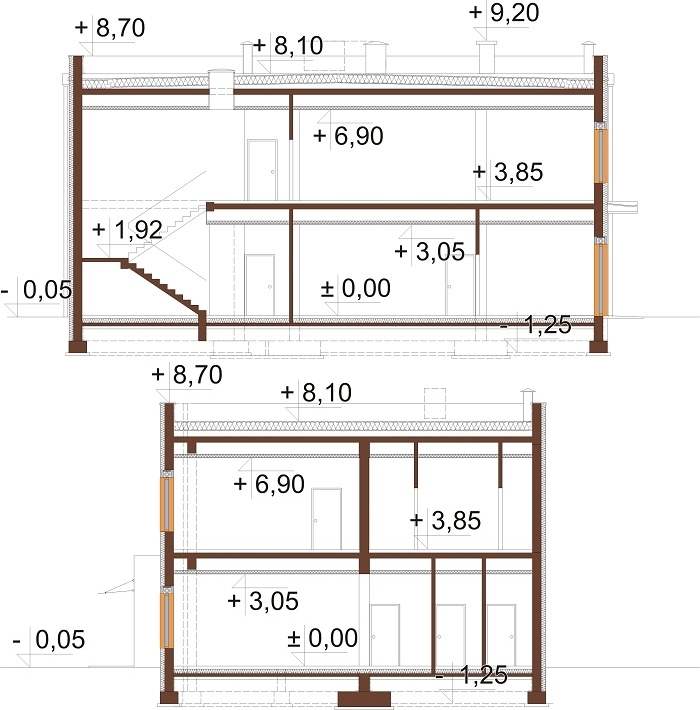

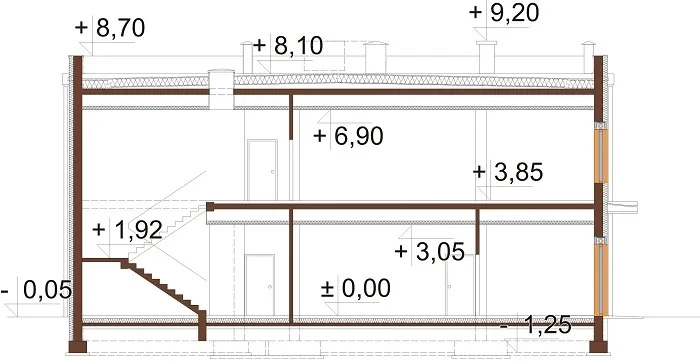

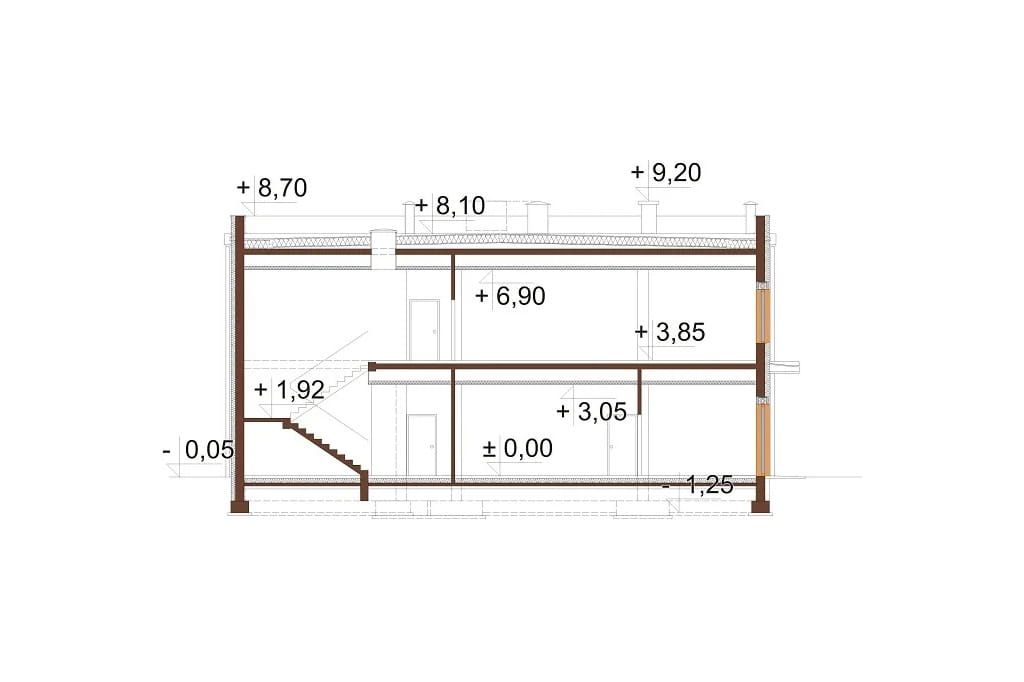

Przekrój

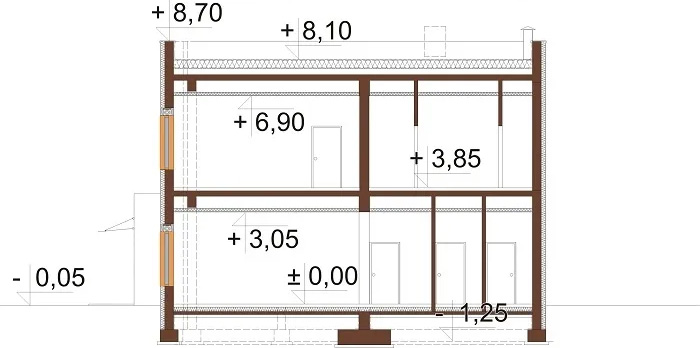

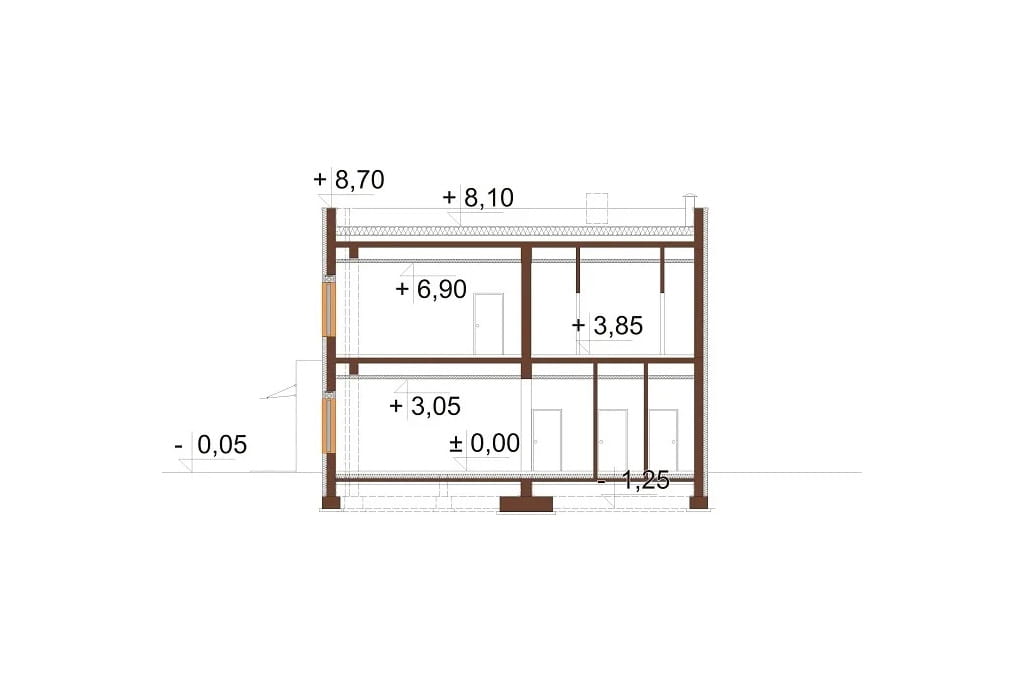

Projekt LK-128 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku biurowego LK-128
Budynek piętrowy dwukondygnacyjny, bez piwnicy i garażu.
W budynku przewiduje się około 20 pracowników (10 na parterze i 10 na piętrze).
Obiekt przystosowany jest dla osób niepełnosprawnych

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 29 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2,5° i 3°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczne z rekuperacją
Pokrycie dachu: stropodach
Powierzchnia dach: 198,06 m2
Program: wiatrołap, hall z komunikacją, 6 pomieszczeń biurowych, 2 WC męskie, WC damskie i osób niepełnosprawnych, jadalnia, magazyn, kotłownia, sala konferencyjna, 2 pomieszczenia porządkowe, WC damskie.




ZOBACZ PODOBNE PROJEKTY:

LK-32

LK-68

LK-128 B



 Powierzchnia zabudowy: 225.69 m²
Powierzchnia użytkowa: 363.46 m²
Kubatura: 1828.09 m³
Szerokość działki: 21.62 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 19
Kąt nachylenia dachu: 2.5°, 3°
Pokój na parterze: Nie
Wysokość budynku: 8.75 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 23.76 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: piętrowe, komercyjne, projekt biura, projekt budynku usługowego, biurowce, projekty budynków biurowych, konferencyjne, projekt budynku konferencyjnego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Vira Slavich
CENA 3 EGZ. PROJEKTU 6 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o., wentylacja mechaniczna z rekuperacją, klimatyzacja)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
