Projekt budynku handlowego

Kod: LK-127
Zadzwoń do nas!
PN - PT od 7 do 16: 12 414 35 06,
12 414 35 34, 12 410 50 40

Projekt na zamówienie. Zapytaj o cenę.

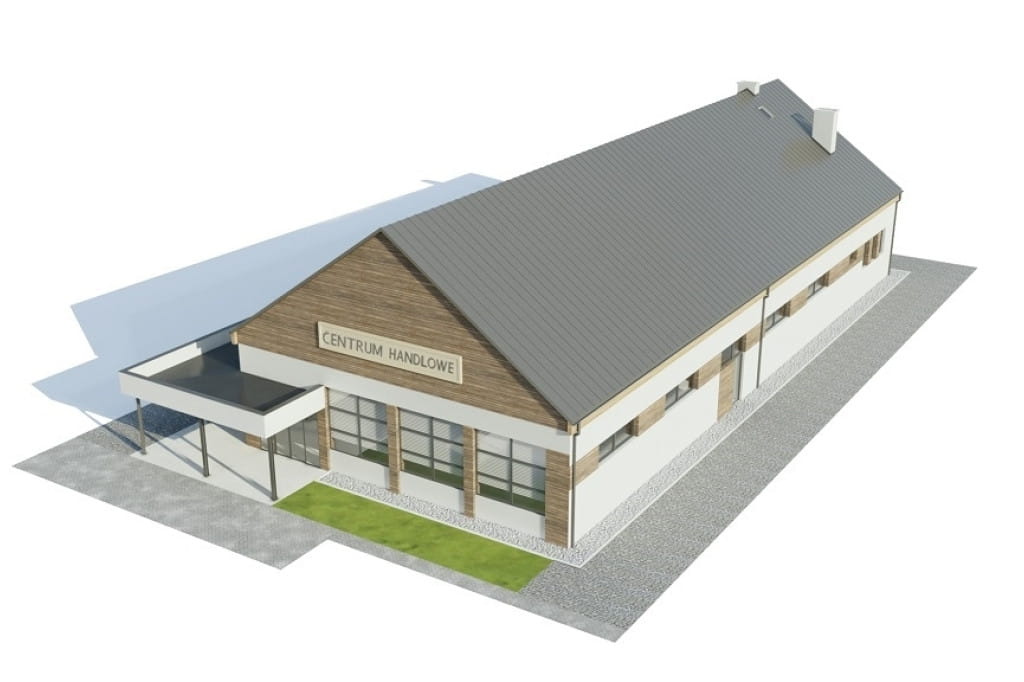

Model

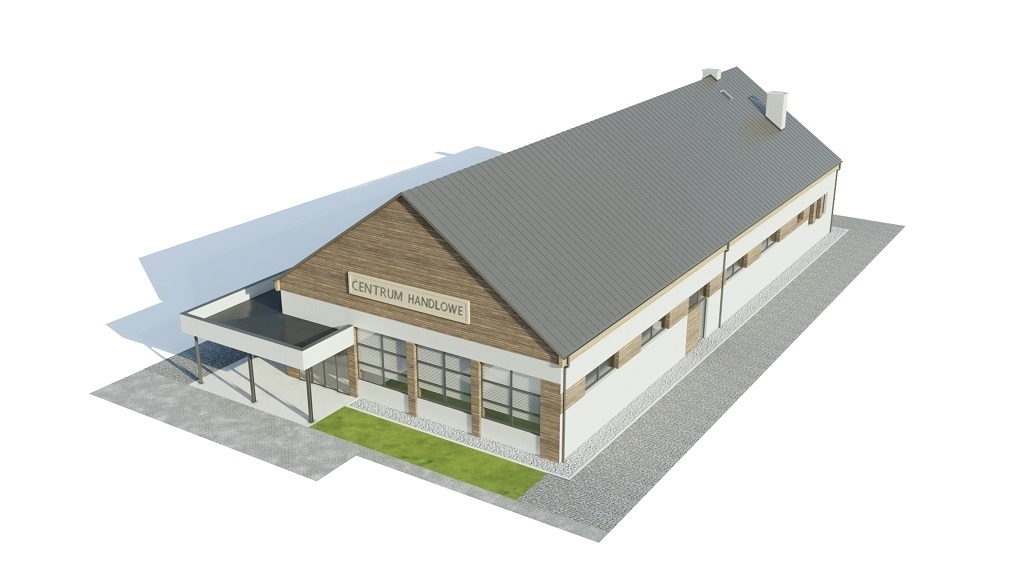

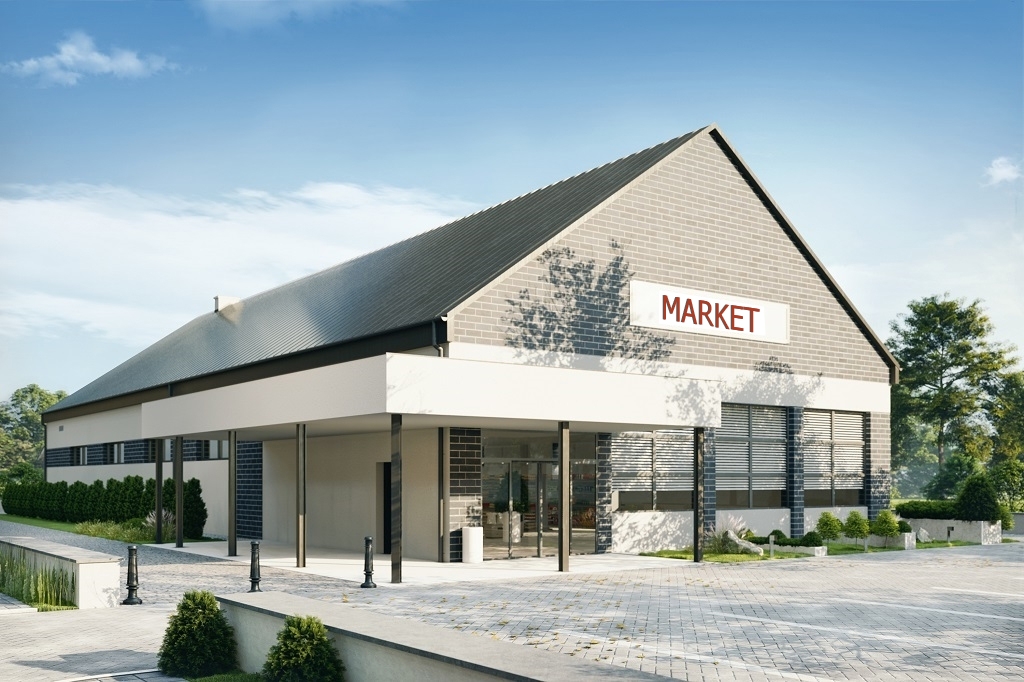

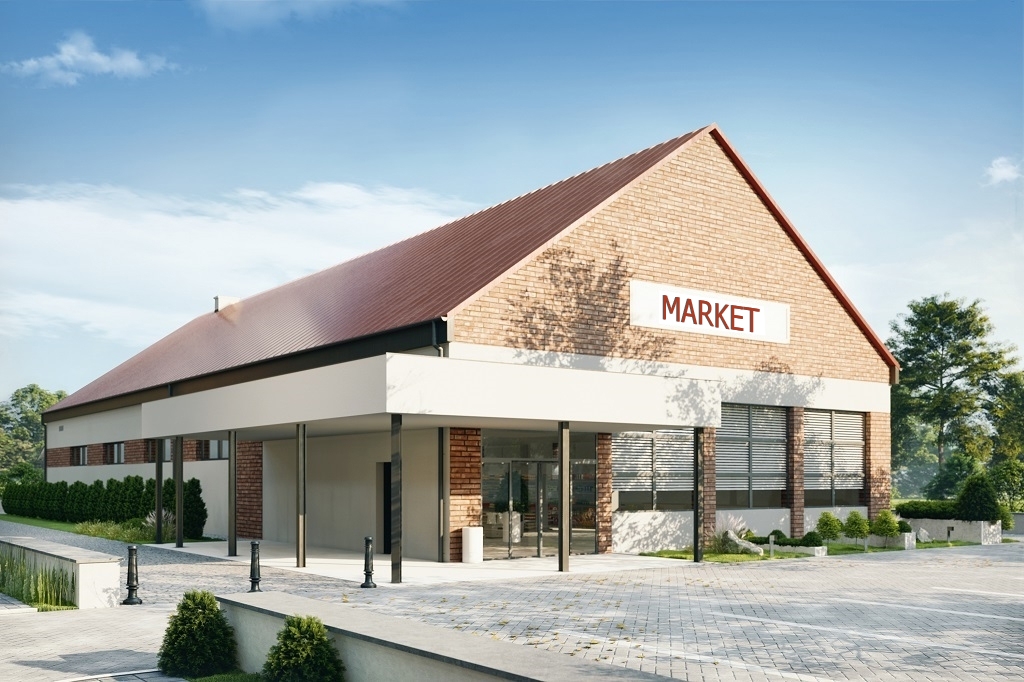

Projekt LK-127 - model

Elewacje



Projekt LK-127 - elewacja

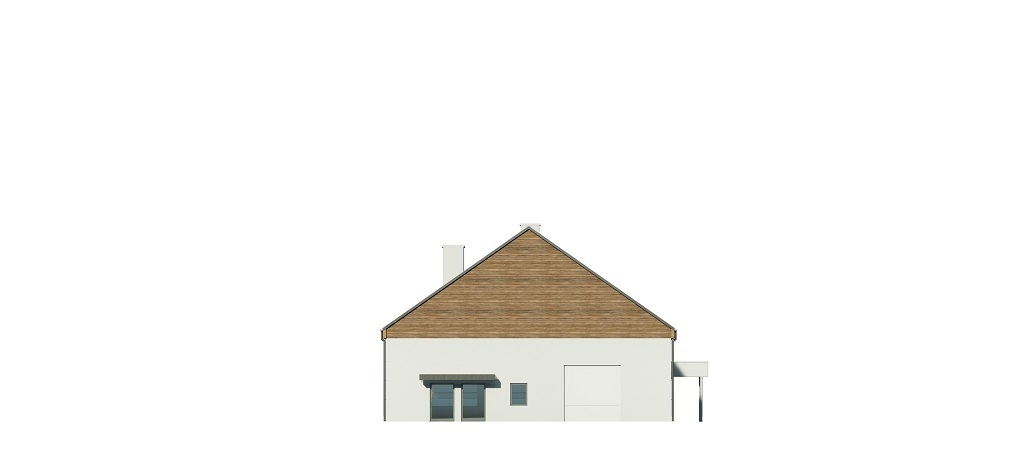

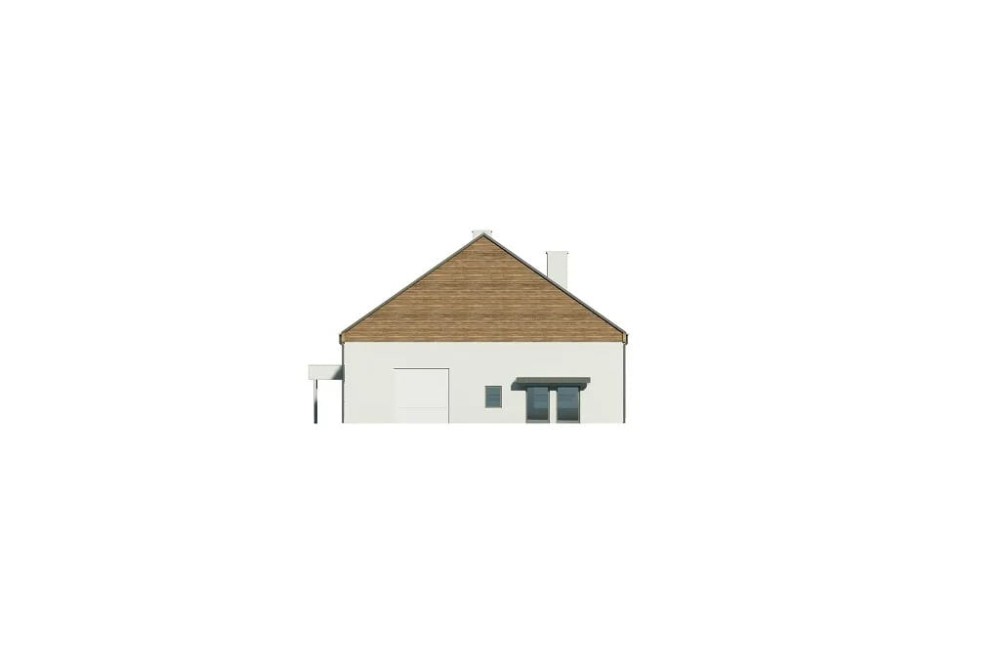

elewacja ogrodowa

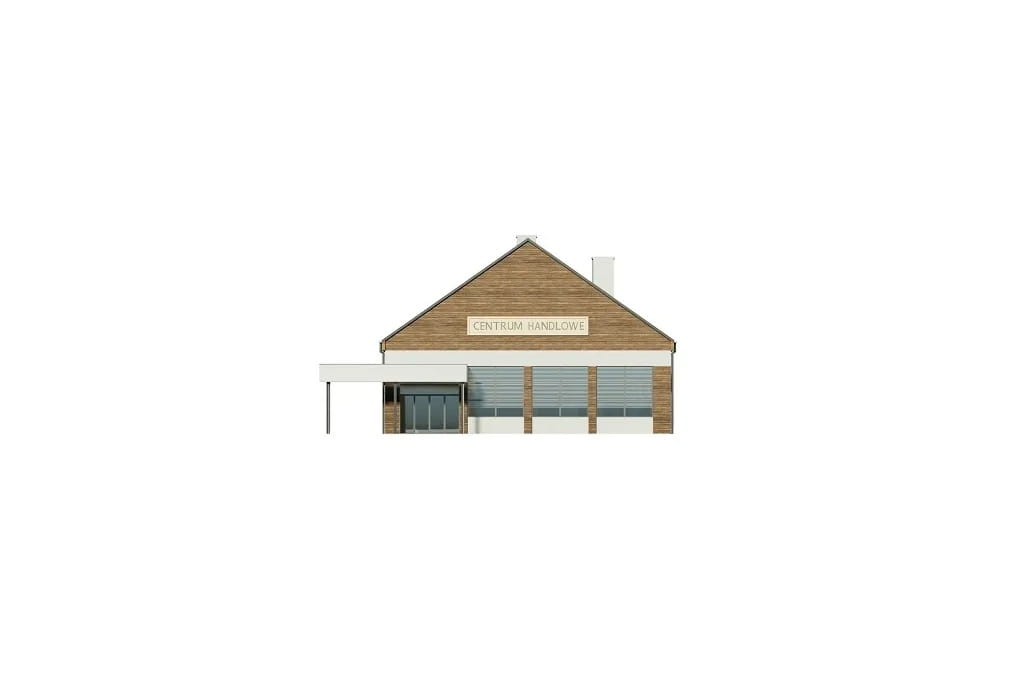

Projekt LK-127 - elewacja

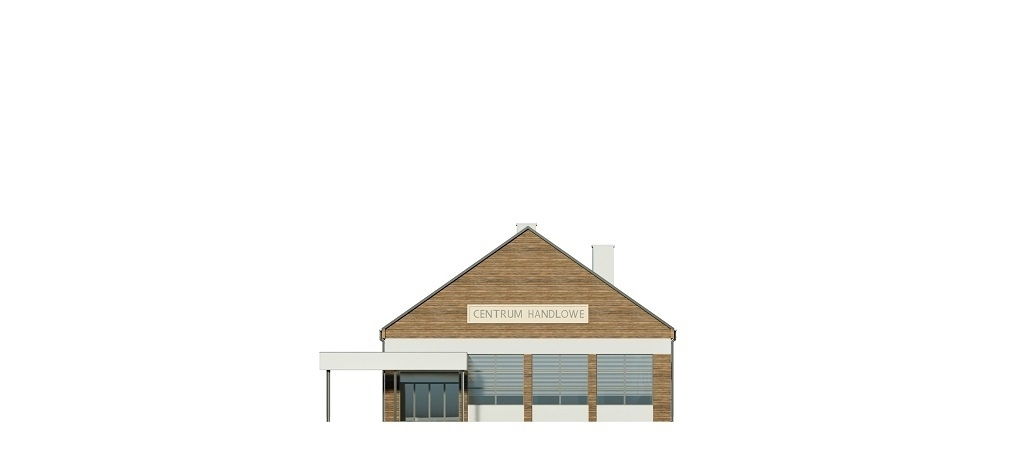

elewacja frontowa

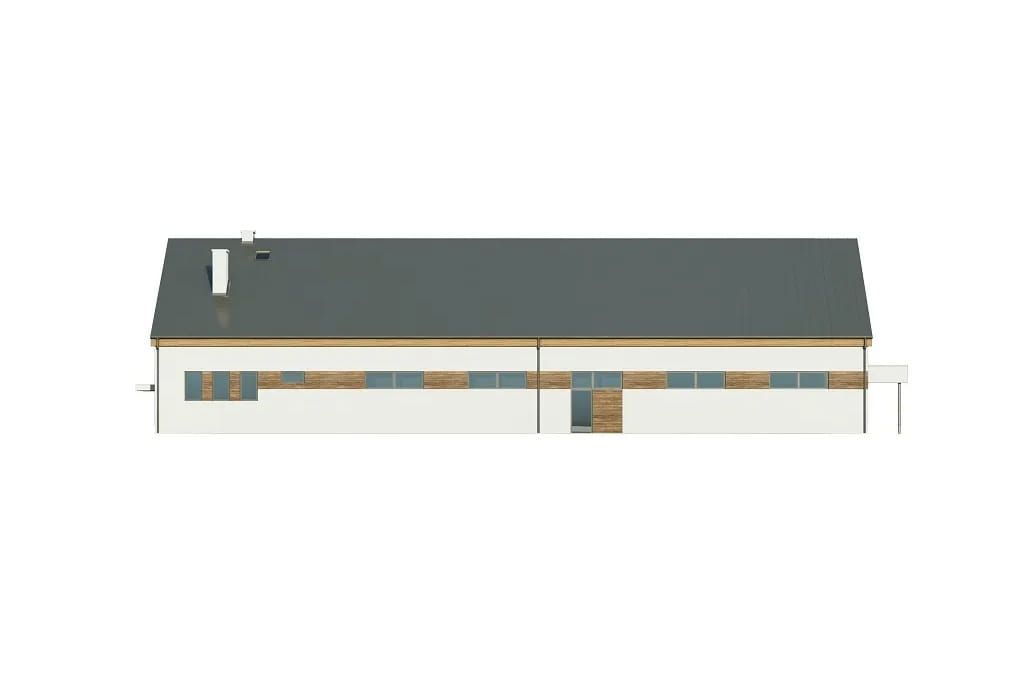

Projekt LK-127 - elewacja

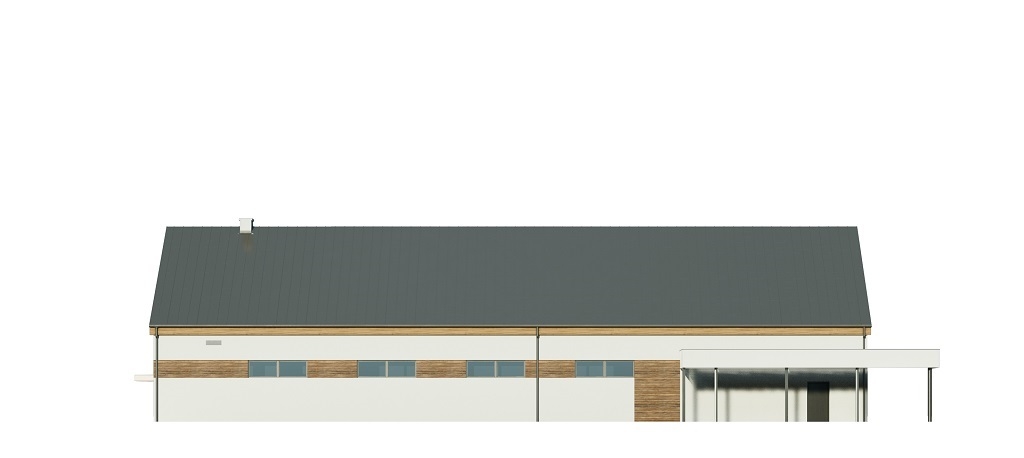

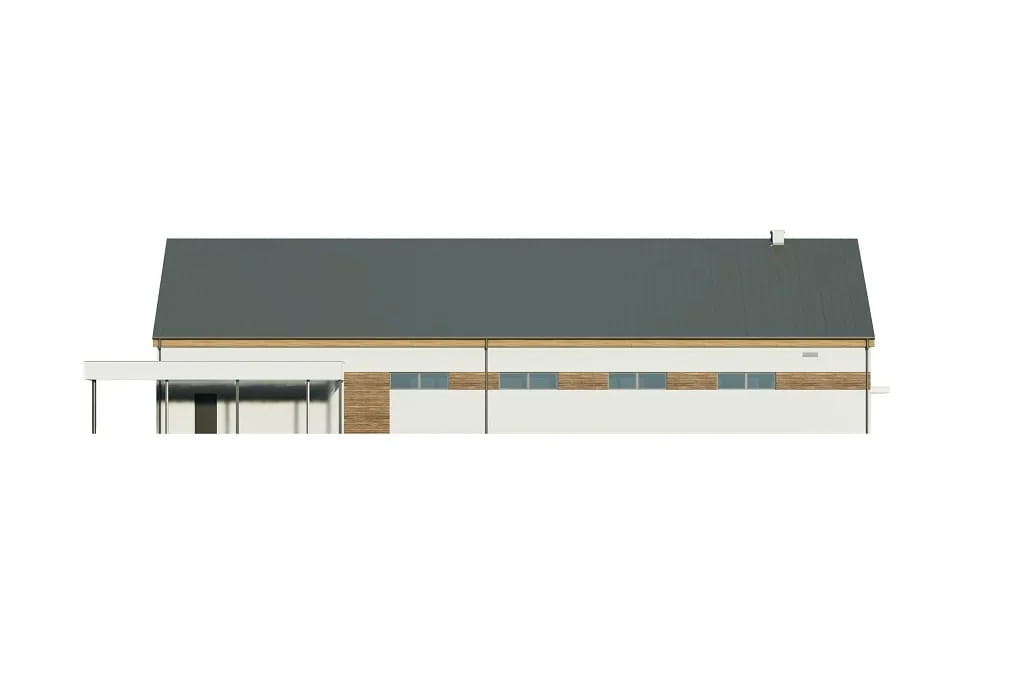

elewacja boczna
Projekt LK-127 - elewacja

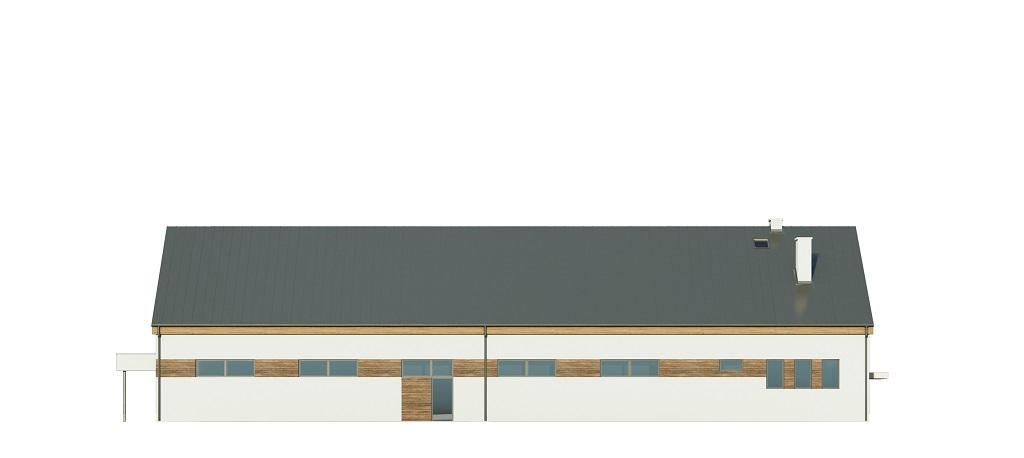

elewacja boczna

zobacz realizacje naszych projektów

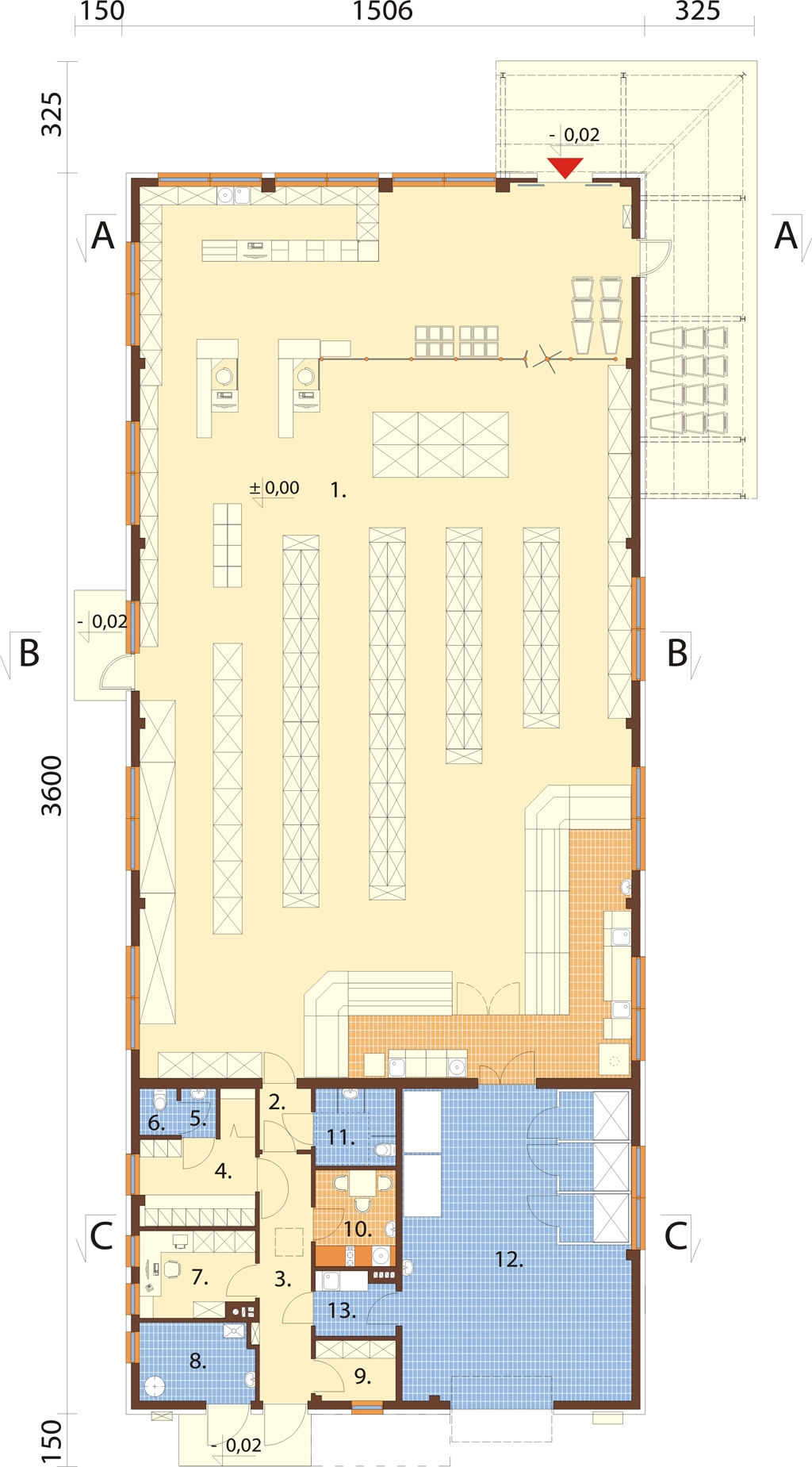

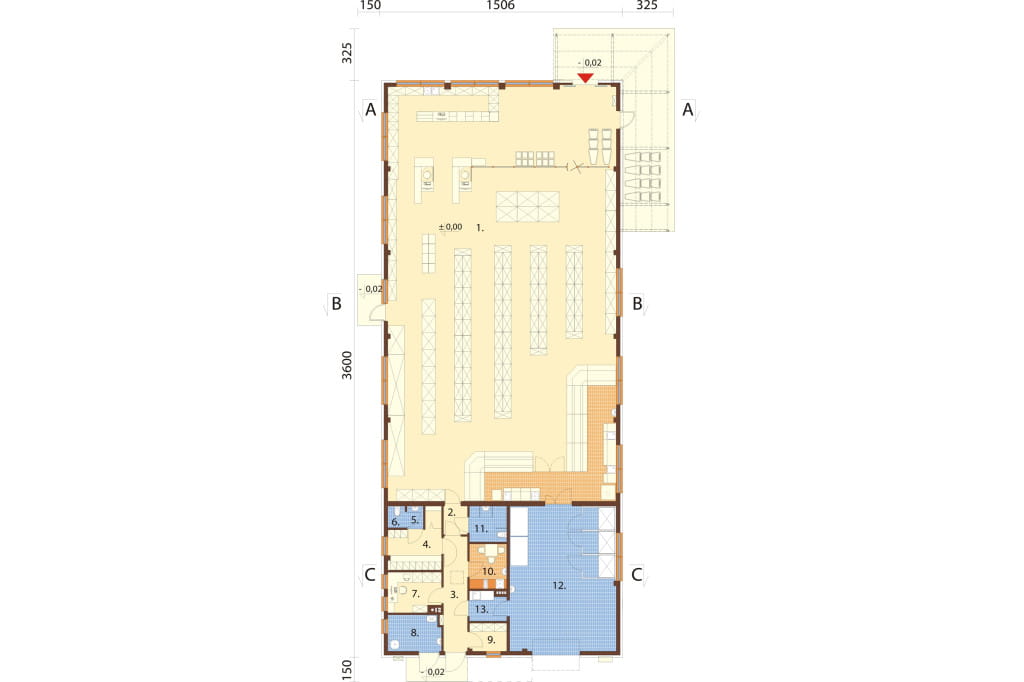

Rzut parteru



Projekt LK-127 - rzut

PARTER: 488,20 m2

1. Sala sprzedaży 368,07 m2
2. Komunikacja ogólna 2,56 m2
3. Korytarz 10,49 m2
4. Szatnia 9,78 m2
5. Przedsionek 1,30 m2
6. WC 1,38 m2
7. Biuro 7,93 m2
8. Kotłownia 7,30 m2
9. Magazynek 3,99 m2
10. Pom. socjalne 6,38 m2
11. WC ogólnodostępne 5,10 m2
12. Komora dostaw 59,90 m2
13. Pom. porządkowe i mycia koszy 4,02 m2

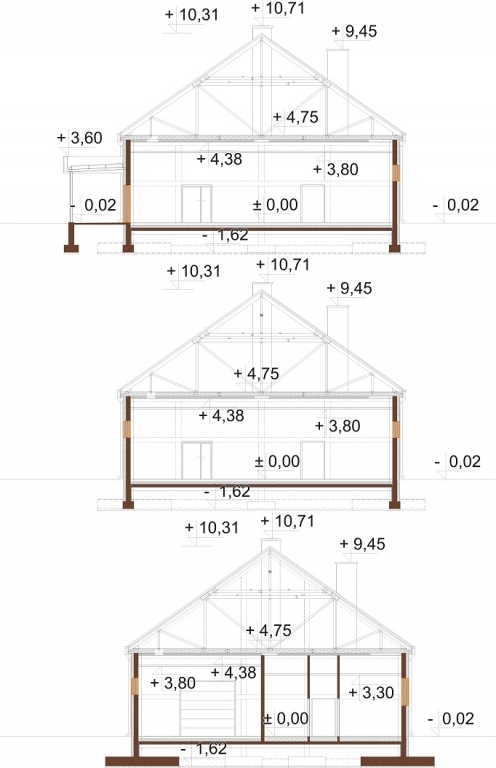

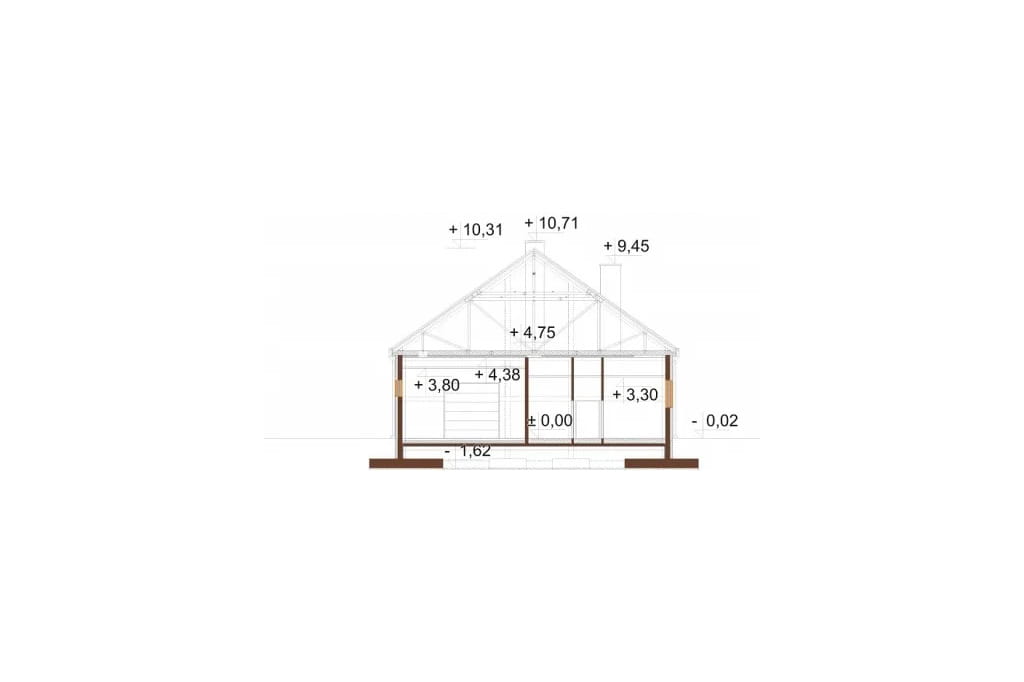

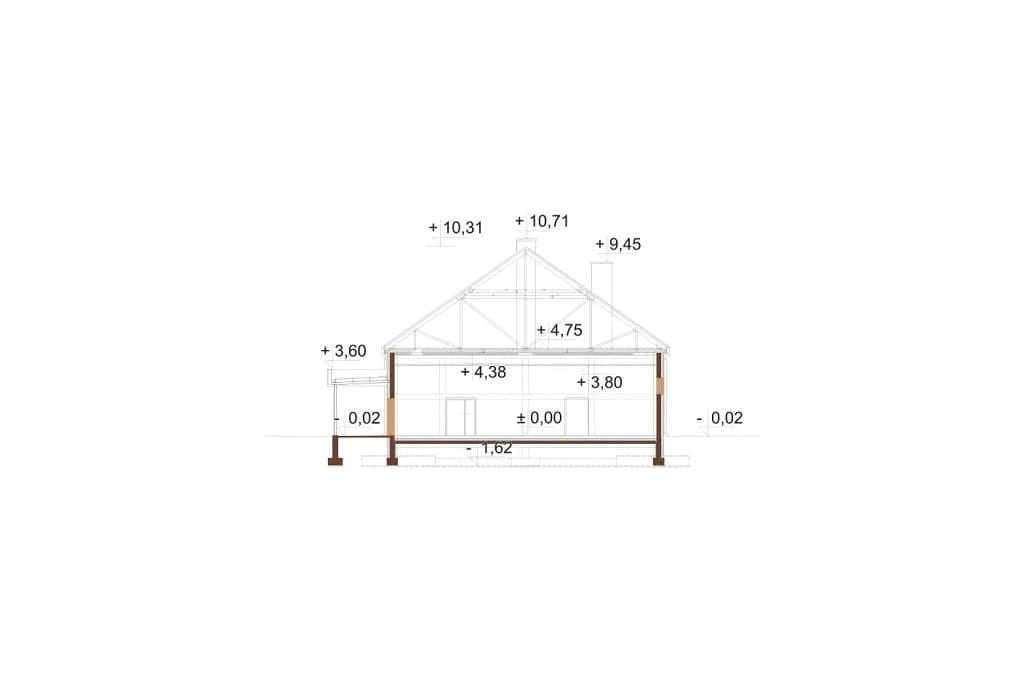

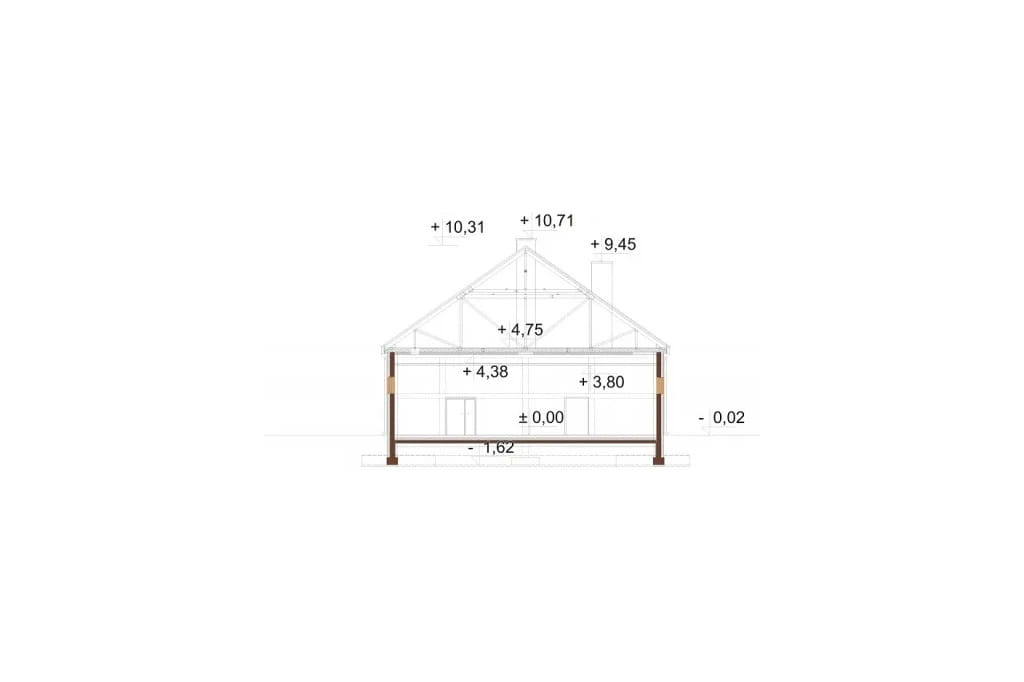

Przekrój



Projekt LK-127 - przekrój Projekt LK-127 - przekrój Projekt LK-127 - przekrój







Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku handlowego LK-127
Budynek parterowy, niepodpiwniczony, bez garażu.
Obiekt będzie pełnił funkcję sklepu spożywczego samoobsługowego wraz z zapleczem sanitarno socjalno magazynowo biurowym.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy dachowej.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24 cm, styropian 15 cm, tynk zewnętrzny
Kąt nachylenia dachu: 35°
Ogrzewanie: kocioł gazowy
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 685,69 m2
Program: sala sprzedaży, komunikacja ogólna, korytarz, szatnia, przedsionek, WC, biura, kotłownia, magazynek, pomieszczenie socjalne, WC ogólnodostępne, komora dostaw, pomieszczenie porządkowe.

Powierzchnia zabudowy: 542.16 m²
Powierzchnia użytkowa: 488.20 m²
Kubatura: 4176.00 m³
Szerokość działki: 23.81 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.

Ilość kondygnacji: 1
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 35°
Pokój na parterze: Nie
Wysokość budynku: 10,33 m
Rodzaj ogrzewania: kocioł gazowy
Wskaźnik energii pierwotnej: 44,33 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem gazowym, wentylacja mechaniczna z rekuperacją)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: handlowo-usługowe, parterowe, komercyjne, projekt sklepu, projekt budynku handlowo-usługowego, projekt budynku usługowego, projekt sklepu samoobsługowego
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk

Projekt został opracowany zgodnie z aktualnie obowiązującymi normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
