Projekt

Warsztat samochodowy
Kod: LK-122
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
OFERTA
BUDOWY DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 4 000 PLN
KUP
PROJEKT



zobacz realizacje naszych projektów

Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

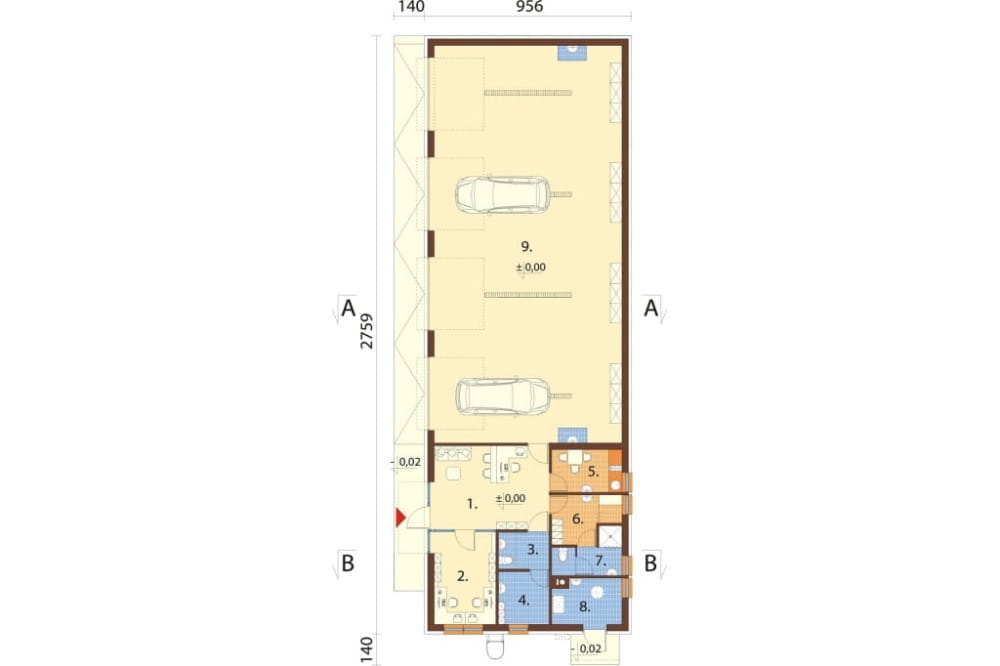

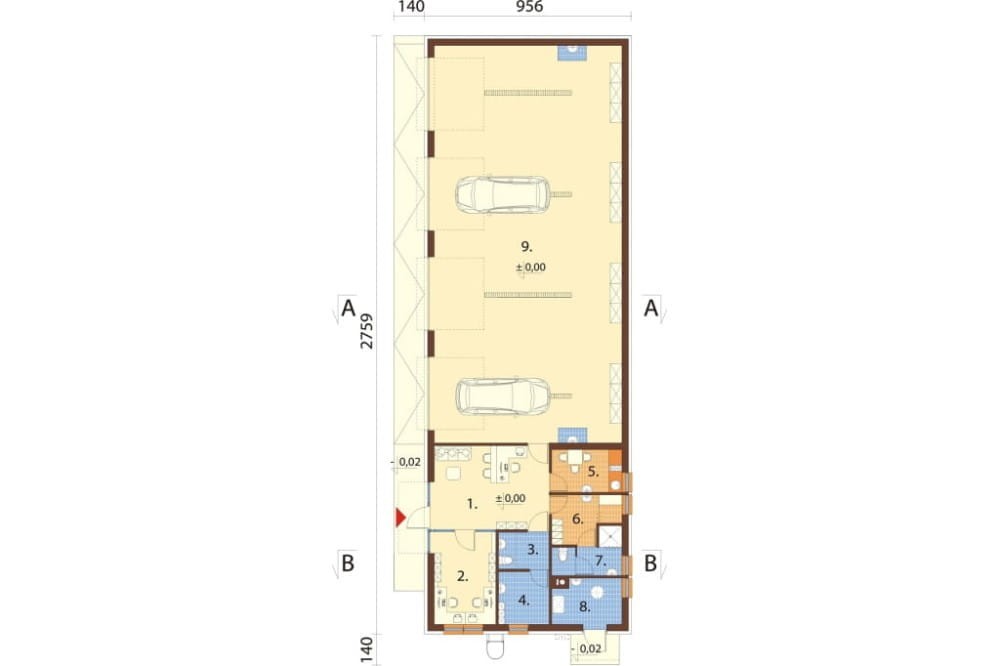

Rzut parteru



Projekt LK-122 - rzut

PARTER: 222,47 m2

1. Biuro 20,14 m2
2. Biuro 11,86 m2
3. WC / WC dla niepełnosprawnych 3,81 m2
4. Pom. gosp. 5,48 m2
5. Pokój sniadań 6,17 m2
6. Pokój socjalny 6,05 m2
7. WC + natrysk 5,01 m2
8. Kotłownia 6,30 m2
9. Pom. warsztatowe 157,65 m2

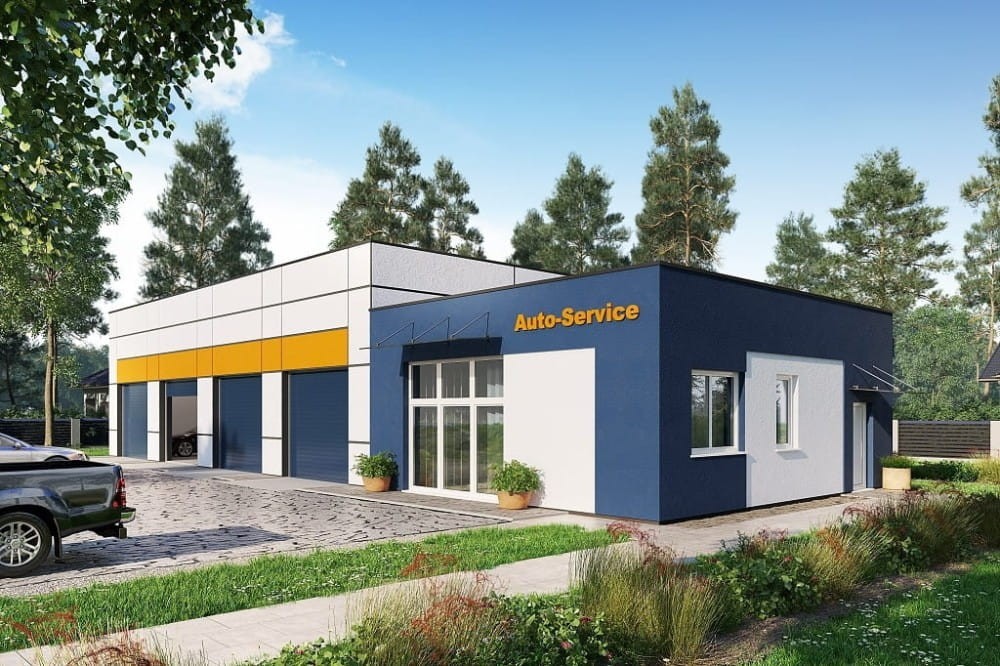

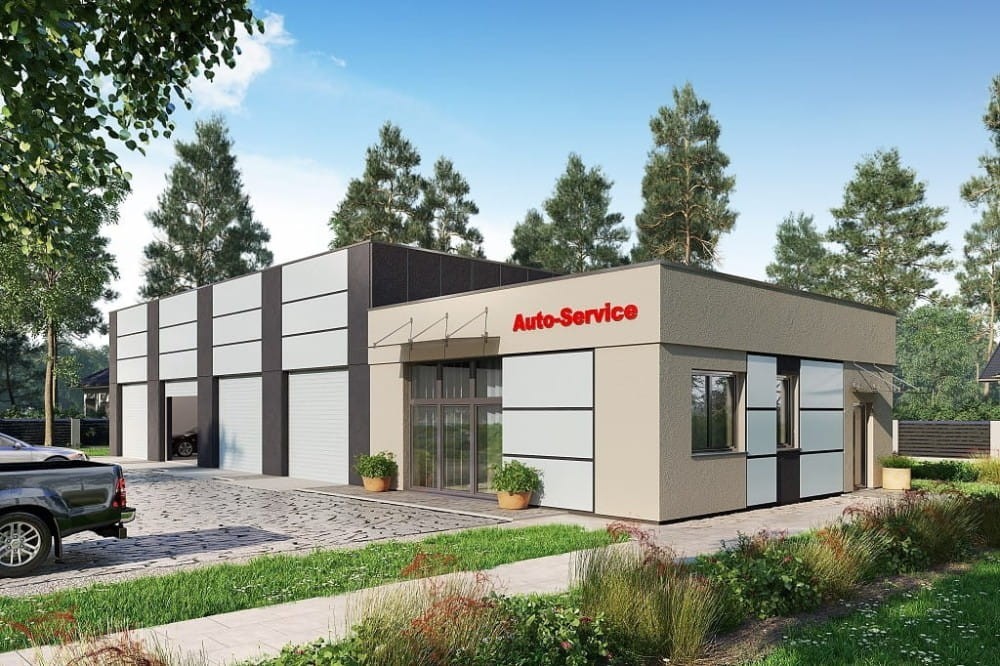

Model



Projekt LK-122 - model

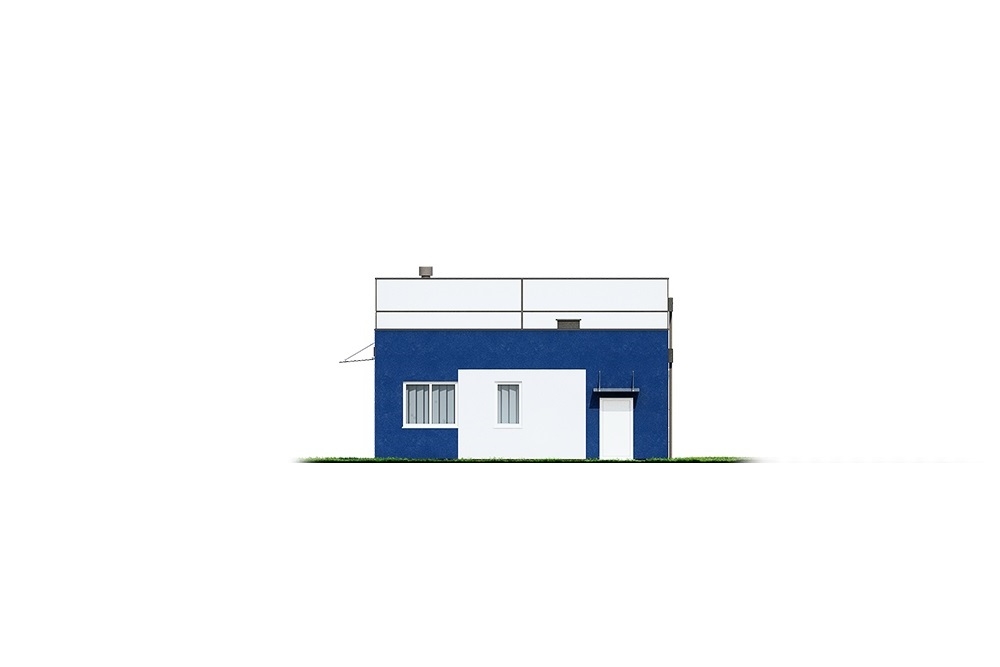

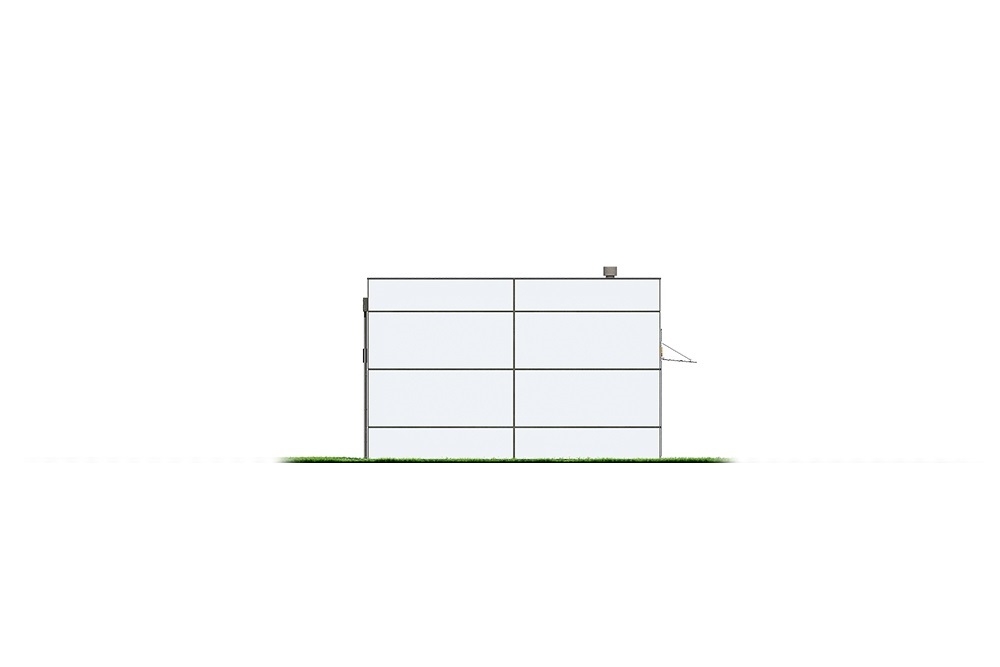

Elewacje



Projekt LK-122 - elewacja

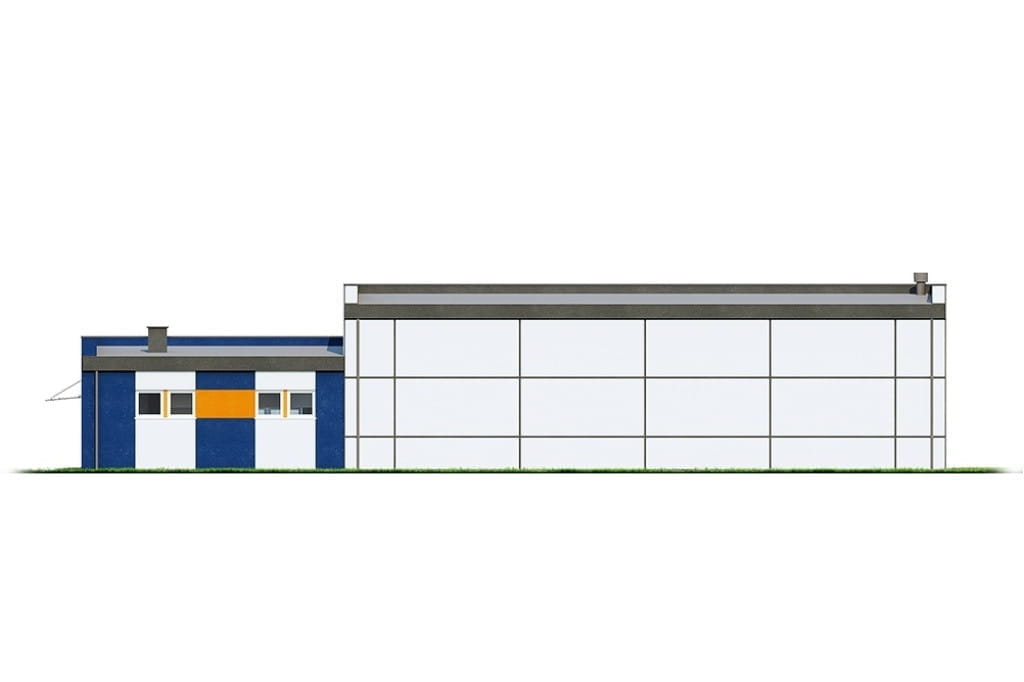

elewacja ogrodowa
Projekt LK-122 - elewacja

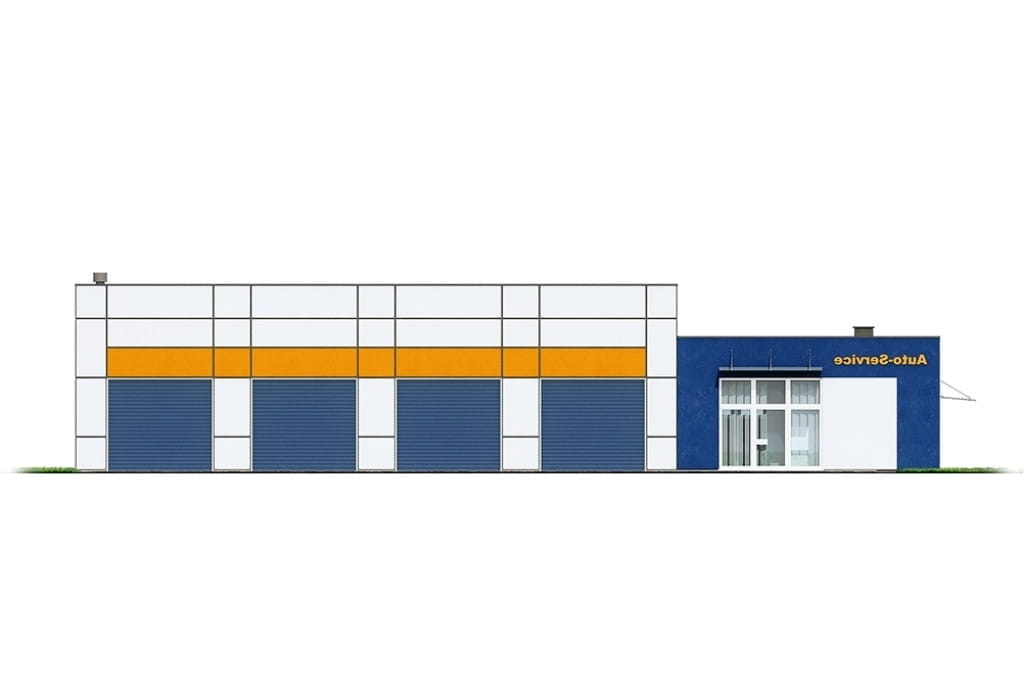

elewacja frontowa
Projekt LK-122 - elewacja
elewacja boczna
Projekt LK-122 - elewacja
elewacja boczna

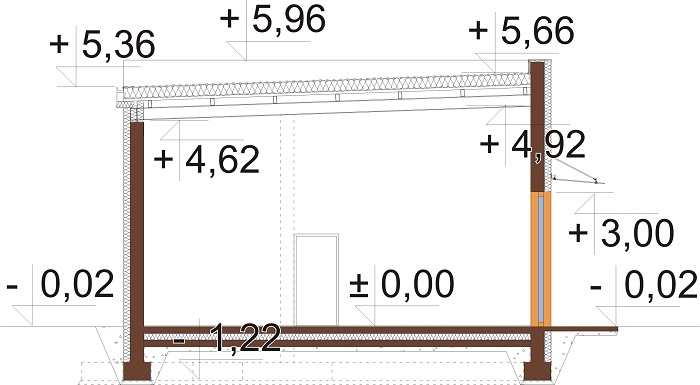

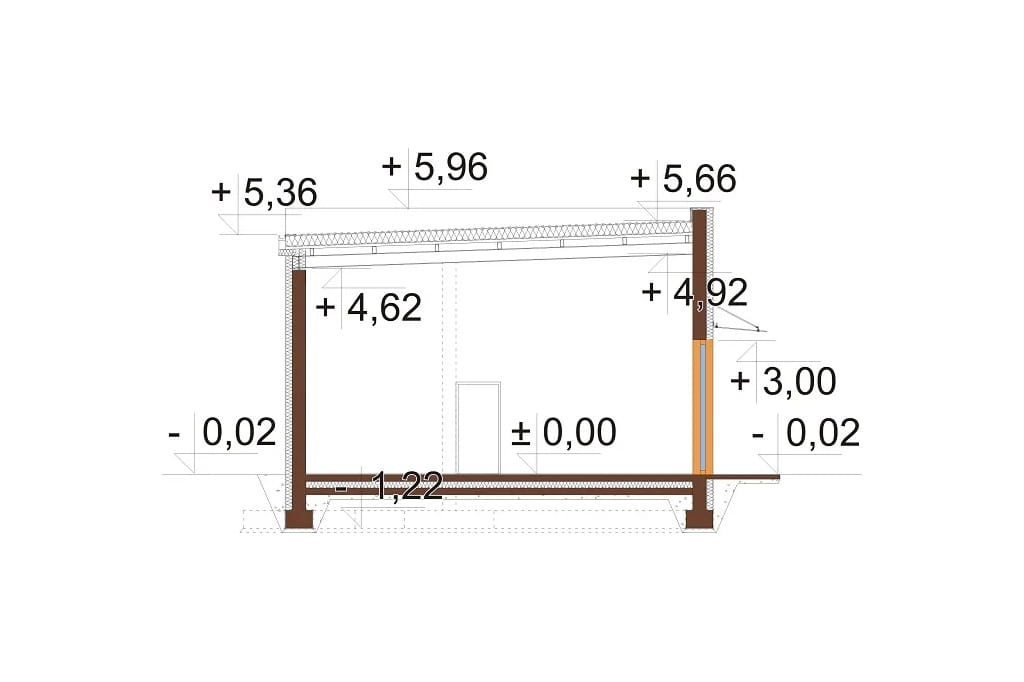

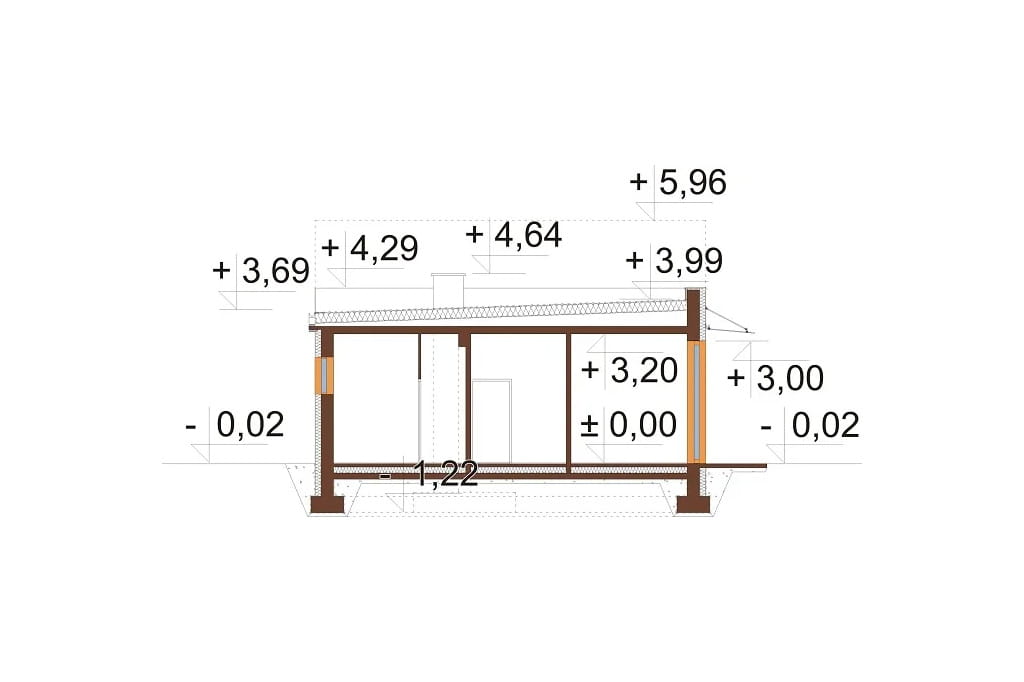

Przekrój



Projekt LK-122 - przekrój Projekt LK-122 - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt warsztatu samochodowego LK-122
To budynek parterowy, bez podpiwniczenia i bez garażu. Obiekt składa się z dwóch części: 1 część to budynek biurowy, 2 część to hala warsztatowa. W budynku planuje się naprawy i prace mechaniczno blacharskie pojazdów o ciężarze do 3,5 tony.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 30 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: stalowy (nad halą), żelbetowy (nad biurem)
Kąt nachylenia dachu: 2o
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: stropodach
Powierzchnia dach: 251,07 m2
Program: 2 pomieszczenia biurowe, WC dla niepełnosprawnych, pomieszczenie gospodarcze, pokój śniadań, pokój socjalny, WC z natryskiem, kotłownia, pomieszczenie warsztatowe.

Na dachu budynku zaprojektowano instalację fotowoltaiczną o mocy 9 kWp produkującą energię elektryczną na potrzeby wentylacji mechanicznej, urządzeń pomocniczych do co i cwu oraz częściowo na potrzeby użytkowania obiektu.

 Powierzchnia zabudowy: 263.76 m²
Powierzchnia użytkowa: 222.47 m²
Kubatura: 1325.70 m³
Szerokość działki: 17.56 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.
Ilość kondygnacji: 1
Liczba pomieszczeń: 9
Kąt nachylenia dachu: 2°
Pokój na parterze: Nie
Wysokość budynku: 5.98 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 43.96 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów, z fotowoltaiką
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 000 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo gazowe, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej i fotowoltaicznej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie
Producentem projektu jest:
KB Projekt Biuro Architektoniczne
ul. Cystersów 7B, 31-553 Kraków
e-mail: kbprojekt@kbprojekt.pl
tel. 12 414 35 06

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
