Dom opieki dla osób starszych
Kod: LK-121
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

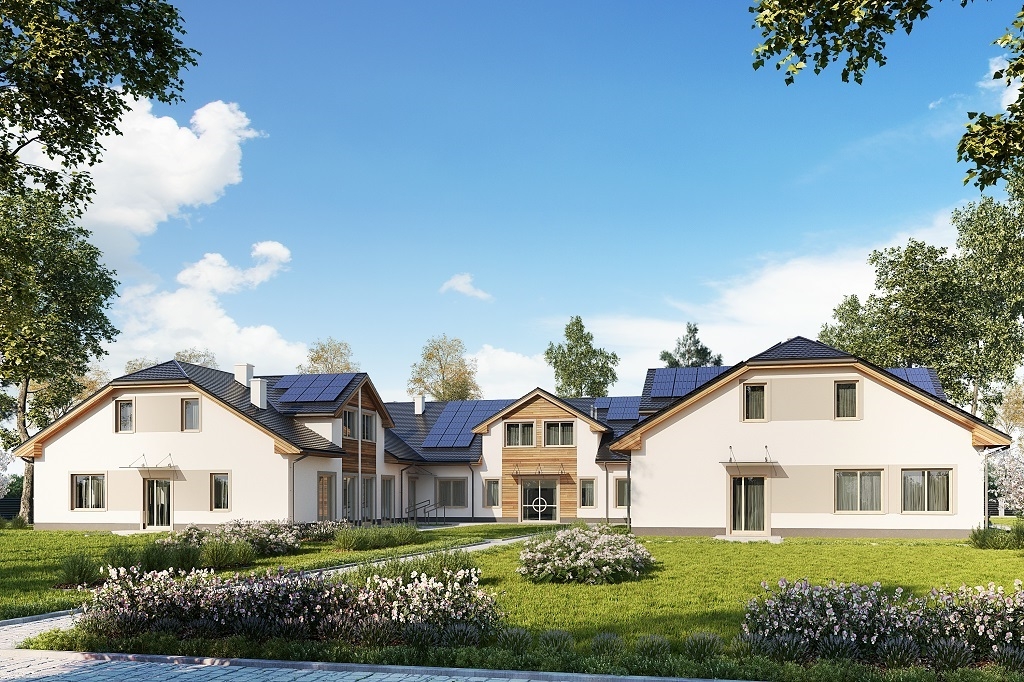

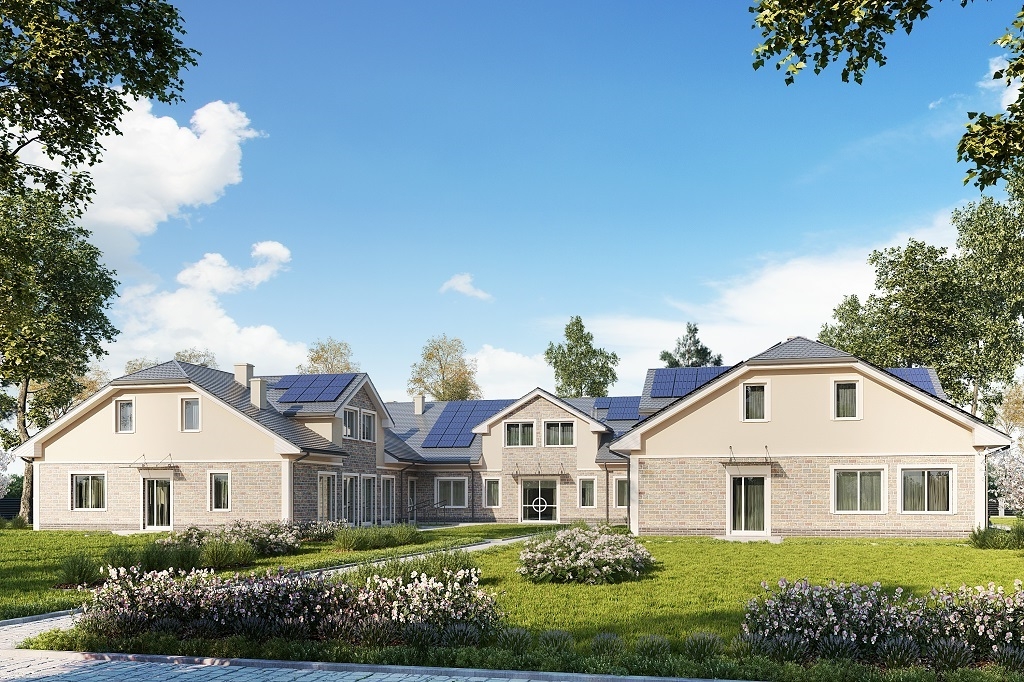

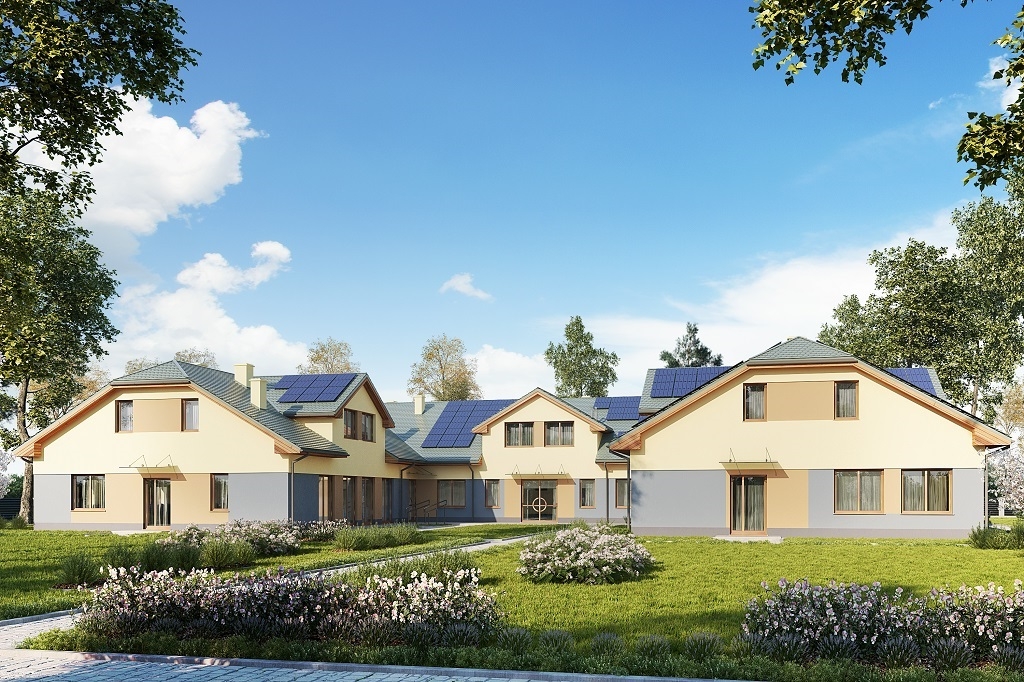

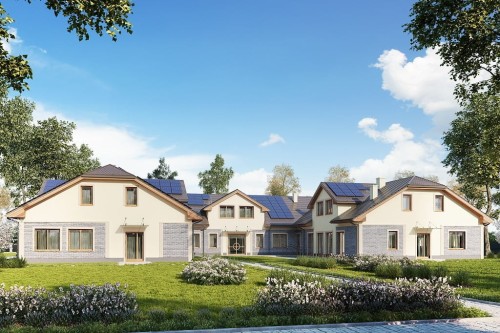

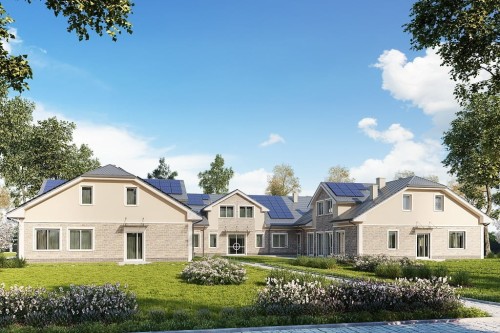

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1354,88 m2. Budynek niepodpiwniczony i bez garażu, posiada dwie kondygnacje nadziemne: parter i poddasze użytkowe. Obiekt przystosowany jest dla osób niepełnosprawnych. Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeb). Przewidywana ilość miejsc w pokojach - 50 osób w tym: 48 osób w 24 pokojach 2 osobowych oraz 2 osoby w 2 pokojach 1 osobowych w tym kilka pokoi gościnnych.

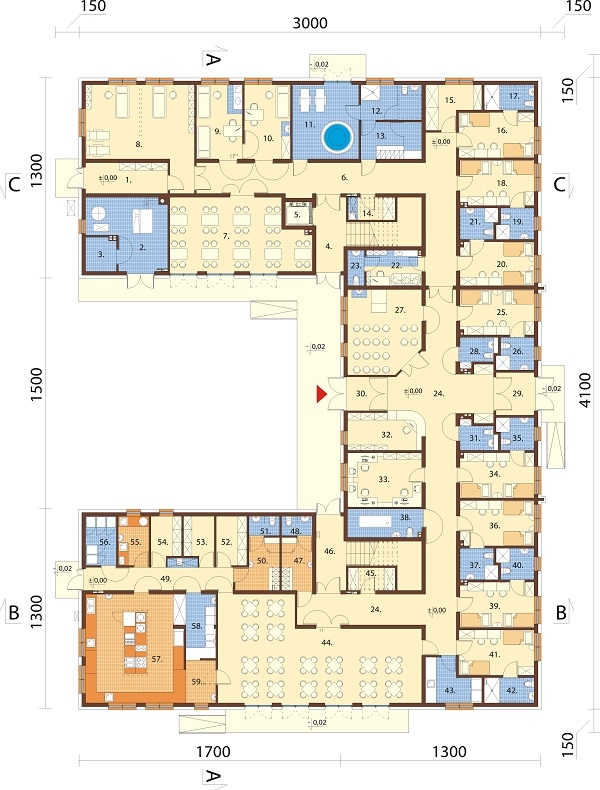

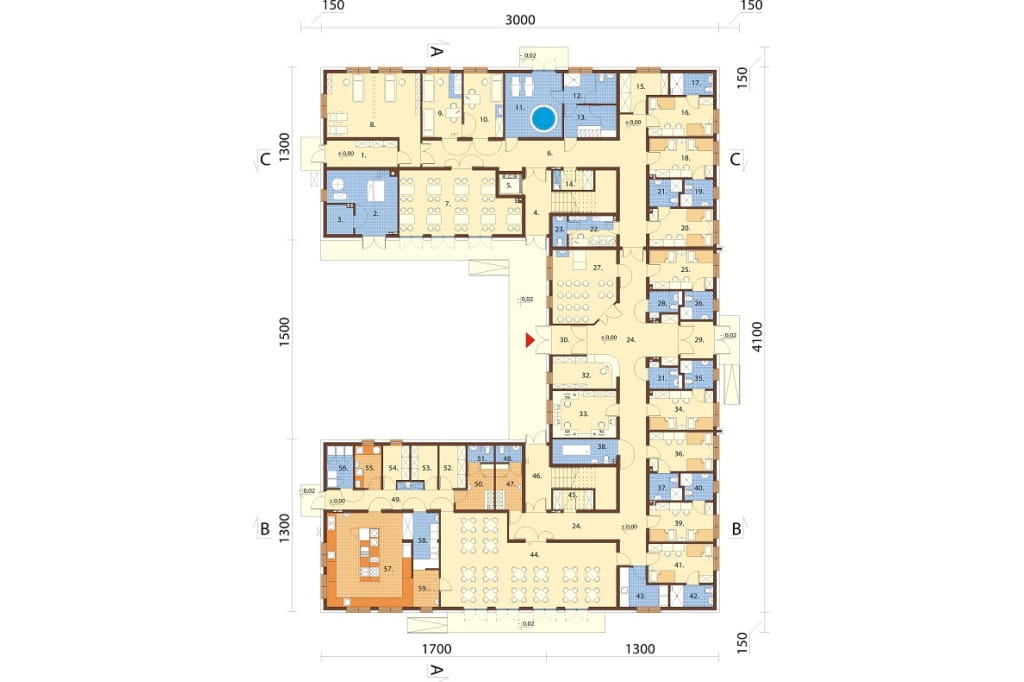

Rzut parteru
Parter: 806,86 m2
1. Pom. techn. elektryczne 10,39 m2
2. Kotłownia 20,06 m2
3. Skład opału 4,19 m2
4. Wiatrołap / kl. sch. 19,01 m2
5. Szyb windy 2,58 m2
6. Korytarz 49,09 m2
7. Pokój pobytu dziennego 39,70 m2
8. Rehabilitacja 37,12 m2
9. Gabinet zabiegowy 14,12 m2
10. Gabinet lekarski 14,12 m2
11. Pom. rekreacyjne jacuzzi 20,16 m2
12. WC / natrysk 8,84 m2
13. Szatnia / przebieralnia 9,26 m2
14. Pom. porządkowe 4,34 m2
15. Pom. na bieliznę czystą i brudną 8,41 m2
16. Pokój 2‑osobowy 14,17 m2
17. Łazienka 5,15 m2
18. Pokój 2‑osobowy 13,80 m2
19. Łazienka 4,57 m2
20. Pokój 2‑osobowy 13,39 m2
21. Łazienka 4,57 m2
22. Dyżurka pielęgniarska 7,99 m2
23. WC 2,40 m2
24. Korytarz 77,96 m2
25. Pokój 2‑osobowy 13,18 m2
26. Łazienka 4,76 m2
27. Kaplica 24,87 m2
28. Łazienka męska 3,94 m2
29. Wiatrołap 6,67 m2
30. Wiatrołap 5,17 m2
31. Łazienka damska 3,94 m2
32. Recepcja 11,94 m2
33. Biuro 16,68 m2
34. Pokój 2‑osobowy 13,82 m2
35. Łazienka 4,76 m2
36. Pokój 2‑osobowy 13,82 m2
37. Łazienka 4,57 m2
38. Łazienka 8,56 m2
39. Pokój 2‑osobowy 13,80 m2
40. Łazienka 4,57 m2
41. Pokój 2‑osobowy 14,17 m2
42. Łazienka 5,15 m2
43. Pralnia podręczna 8,41 m2
44. Jadalnia 74,25 m2
45. Pom. na środki czystości 4,34 m2
46. Wiatrołap / kl. schodowa 19,05 m2
47. Pom. socjalne personelu pomoc. 6,66 m2
48. WC 2,39 m2
49. Korytarz 13,92 m2
50. Pom. socjalne personelu kuchni 7,97 m2
51. WC 7,97 m2
52. Magazyn 6,19 m2
53. Magazyn 5,59 m2
54. Magazyn 5,59 m2
55. Obróbka warzyw / jaj 6,19 m2
56. Pom. chłodziarek / zamrażarek 6,19 m2
57. Kuchnia 44,61 m2
58. Zmywalnia 7,85 m2
59. Rozdzielnia kelnerska 5,21 m2

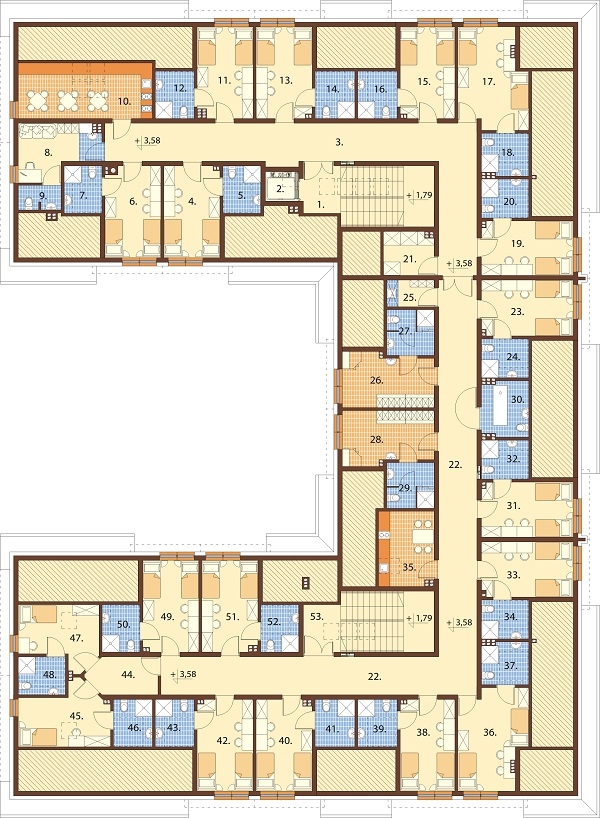

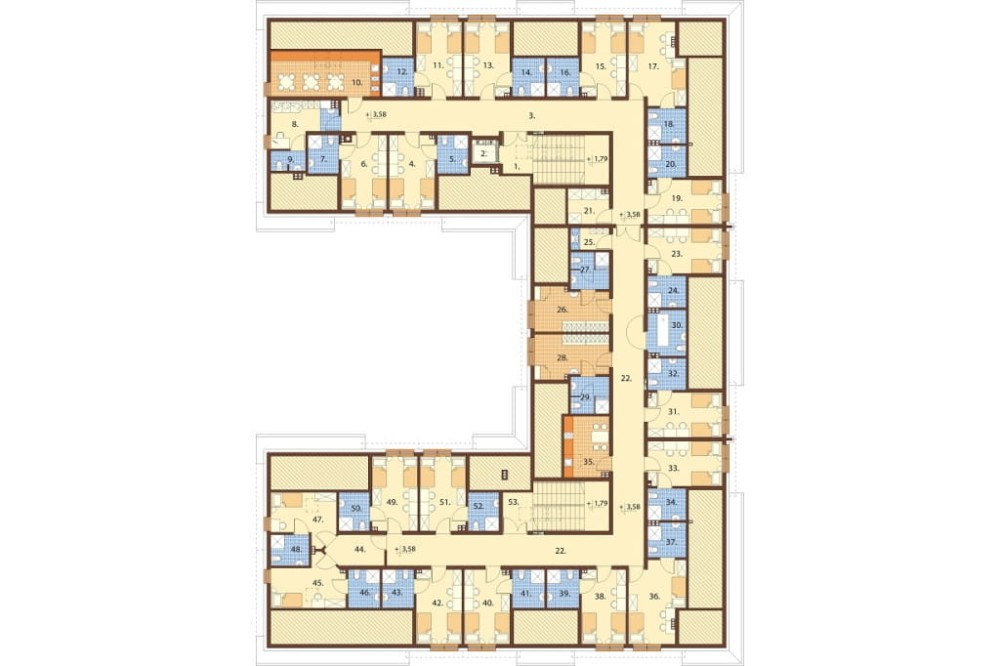

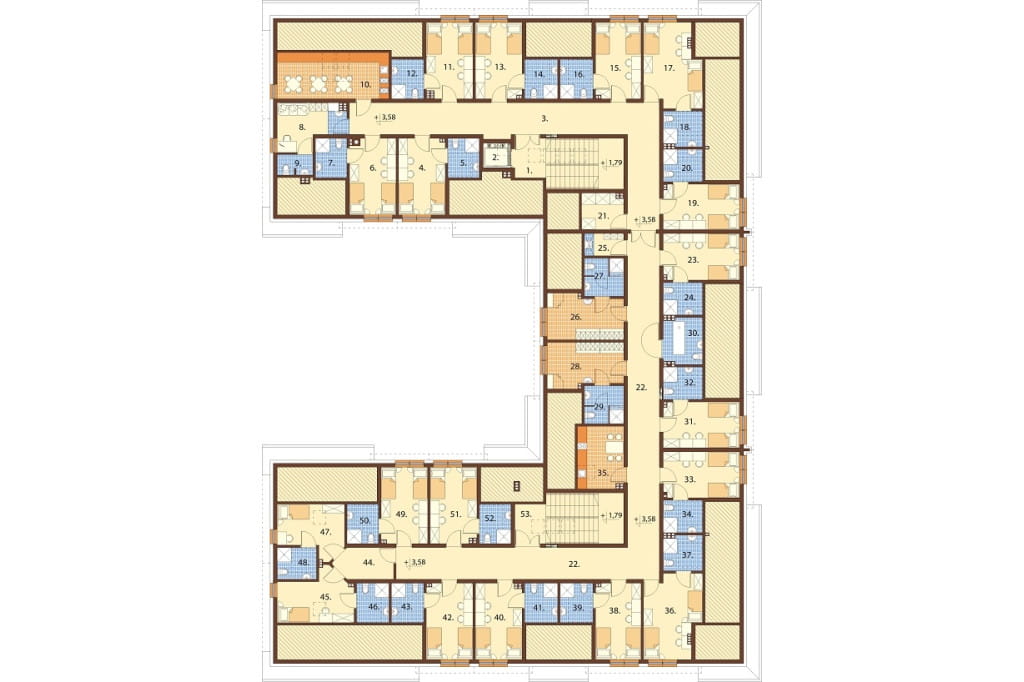

Rzut poddasza
Poddasze: 587,56 / 548,02 m2
1. Klatka schodowa 10,04 / 9,18 m2
2. Szyb windy 2,58 m2
3. Korytarz 49,99 m2
4. Pokój 2‑osobowy 13,82 m2
5. Łazienka 4,78 / 3,90 m2
6. Pokój 2‑osobowy 13,54 m2
7. Łazienka 4,78 / 3,90 m2
8. Dyżurka pielęgniarska 10,80 m2
9. WC 2,77 / 2,15 m2
10. Kuchnia podręczna 20,15 / 13,99 m2
11. Pokój 2‑osobowy 13,60 m2
12. Łazienka 4,91 / 4,01 m2
13. Pokój 2‑osobowy 13,82 m2
14. Łazienka 5,01 / 4,09 m2
15. Pokój 2‑osobowy 13,43 m2
16. Łazienka 5,01 / 4,09 m2
17. Pokój 2‑osobowy 17,30 / 15,94 m2
18. Łazienka 5,25 / 4,27 m2
19. Pokój 2‑osobowy 13,39 m2
20. Łazienka 4,90 / 4,00 m2
21. Pom. na biel. brudną i czystą 5,77 / 4,35 m2
22. Korytarz 71,15 m2
23. Pokój 2‑osobowy 13,77 m2
24. Łazienka 4,90 / 4,00 m2
25. Pom. porządkowe 3,34 / 2,73 m2
26. Pokój opiekunek 12,87 m2
27. Łazienka 5,61 / 4,59 m2
28. Pokój opiekunów 12,82 m2
29. Łazienka 5,61 / 4,59 m2
30. Łazienka 6,85 / 5,54 m2
31. Pokój 2‑osobowy 13,58 m2
32. Łazienka 4,90 / 4,00 m2
33. Pokój 2‑osobowy 13,58 m2
34. Łazienka 4,90 / 4,00 m2
35. Pokój śniadań pers. med. 11,09 / 7,64 m2
36. Pokój 2‑osobowy 17,30 / 15,94 m2
37. Łazienka 5,25 / 4,27 m2
38. Pokój 2‑osobowy 13,43 m2
39. Łazienka 5,01 / 4,09 m2
40. Pokój 2‑osobowy 13,76 m2
41. Łazienka 5,01 / 4,09 m2
42. Pokój 2‑osobowy 13,77 m2
43. Łazienka 4,91 / 4,01 m2
44. Przedsionek 6,66 m2
45. Pokój 1‑osobowy 13,25 m2
46. Łazienka 4,91 / 4,01 m2
47. Pokój 1‑osobowy 11,86 / 9,97 m2
48. Łazienka 4,77 m2
49. Pokój 2‑osobowy 13,77 m2
50. Łazienka 4,76 / 3,89 m2
51. Pokój 2‑osobowy 13,73 m2
52. Łazienka 4,76 / 3,89 m2
53. Klatka schodowa 10,04 / 9,18 m2

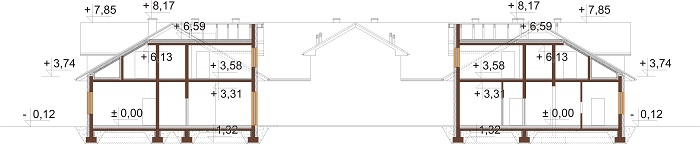

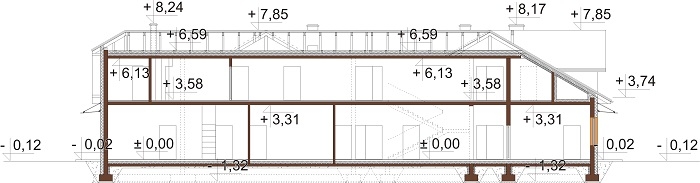

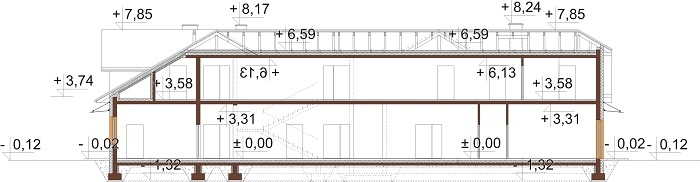

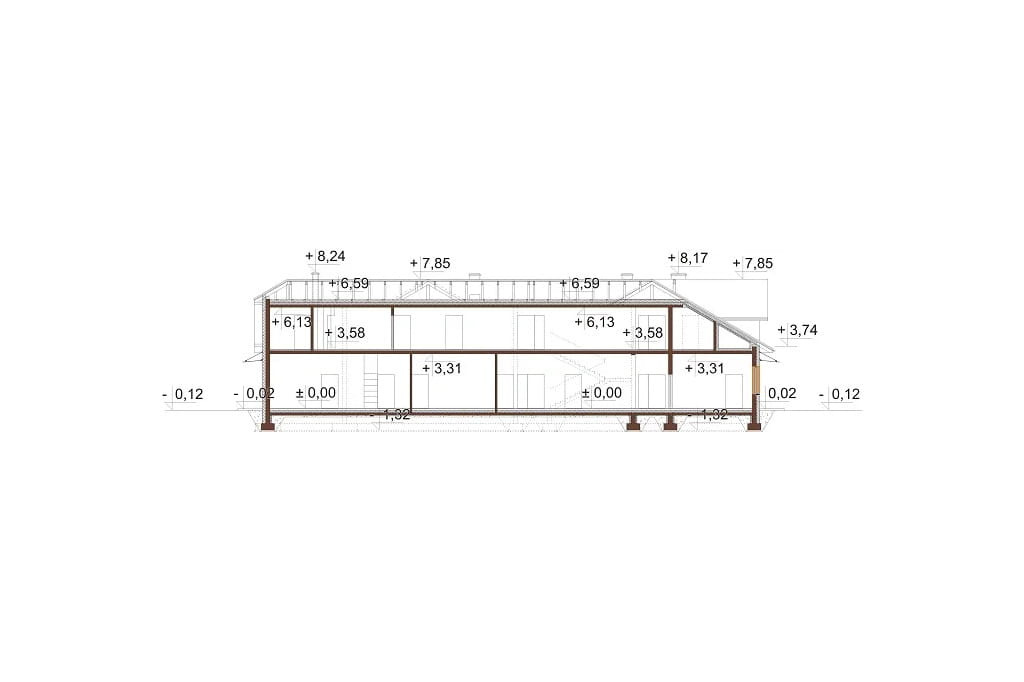

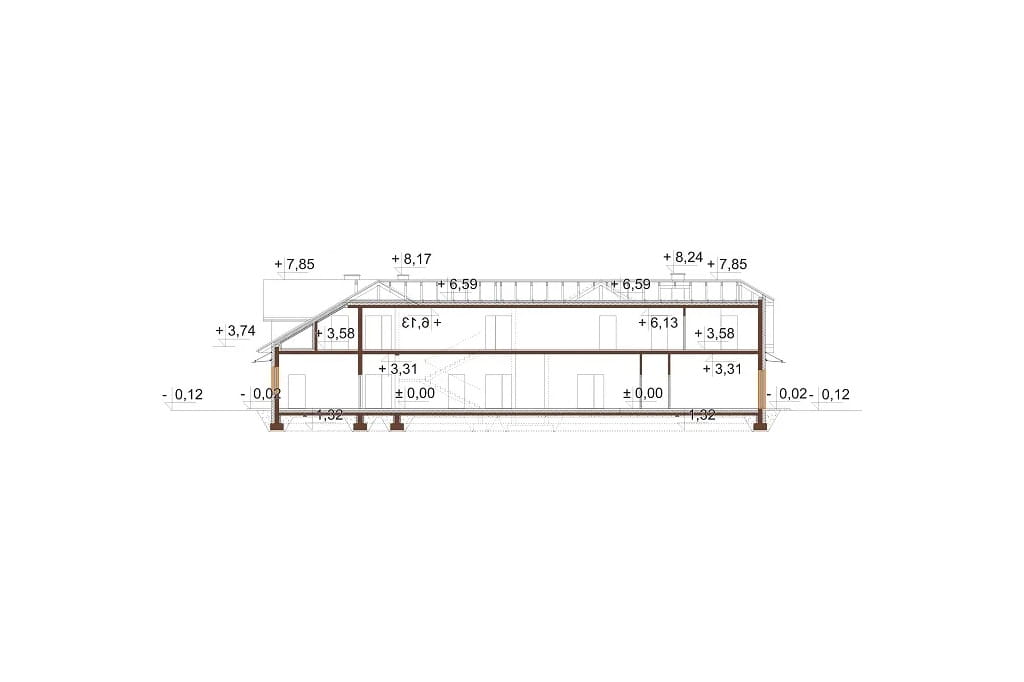

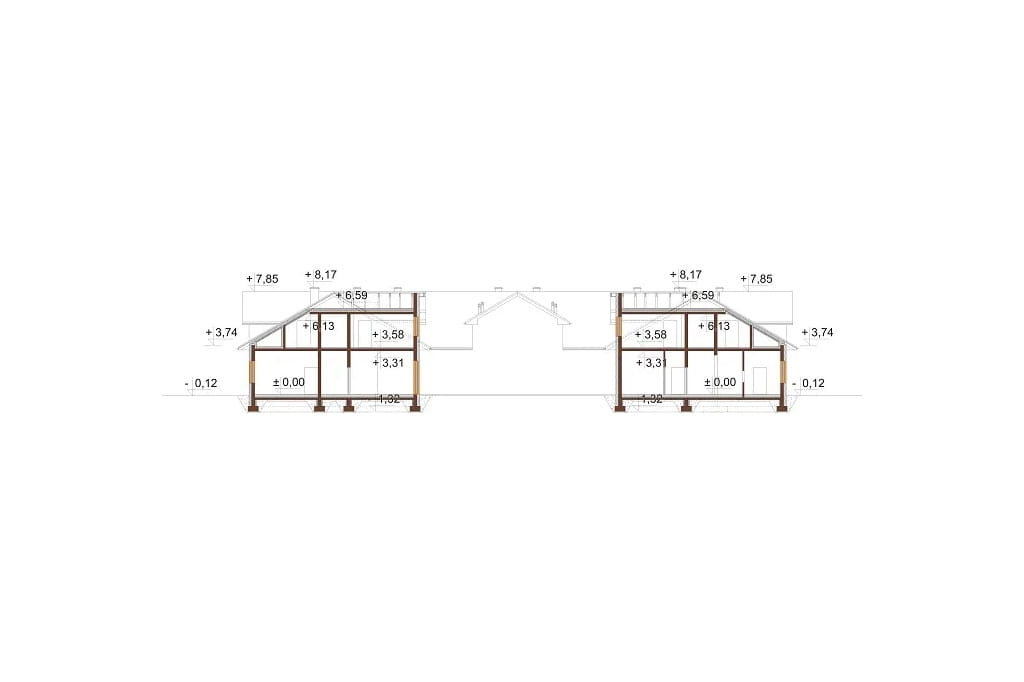

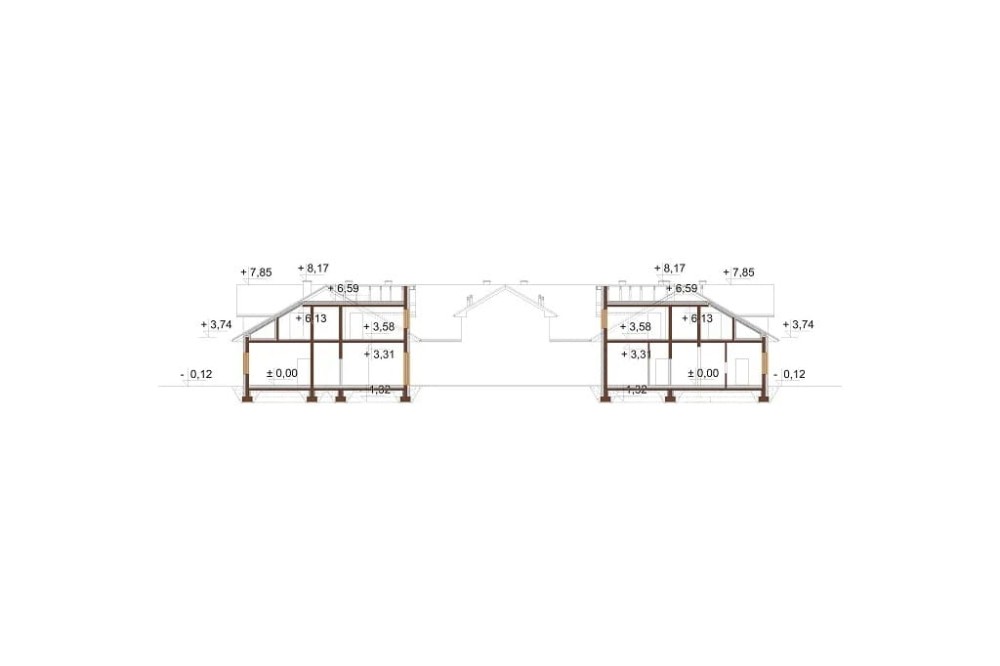

Przekrój

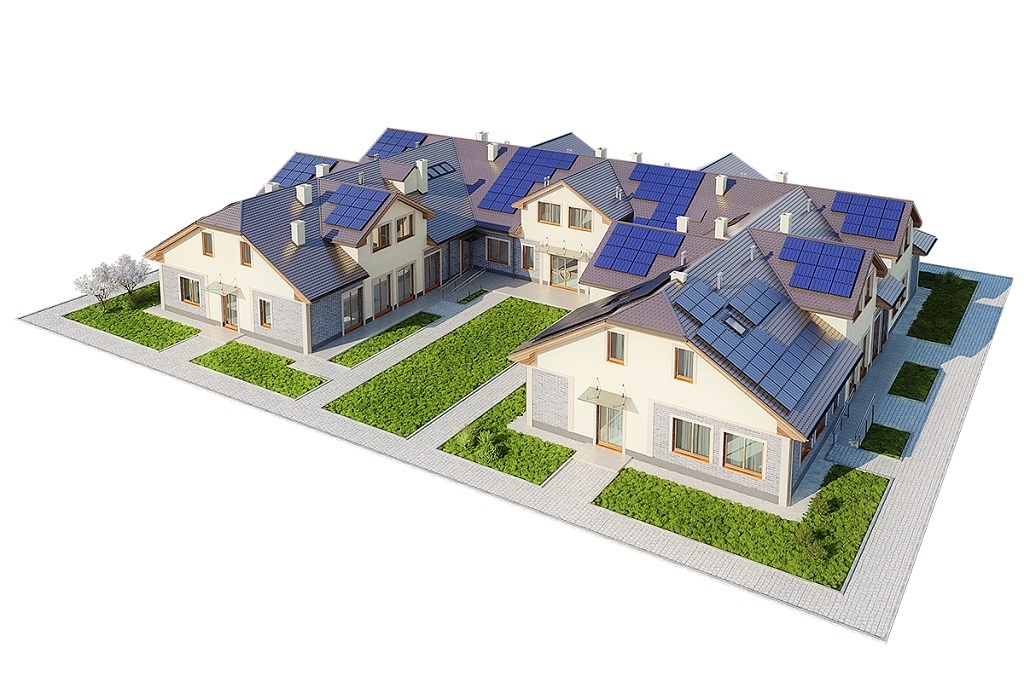

Model

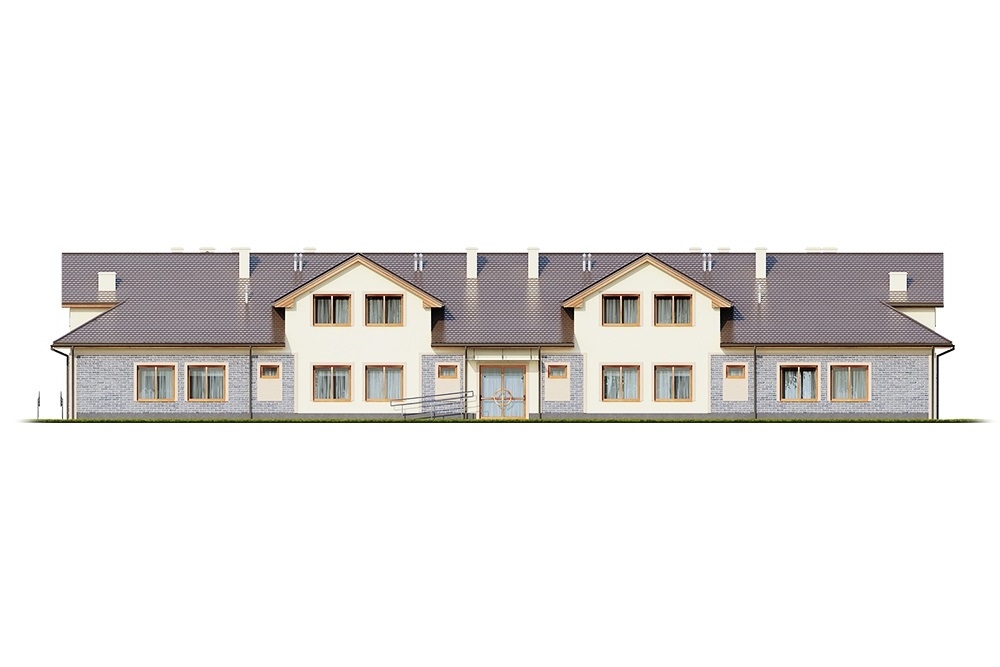

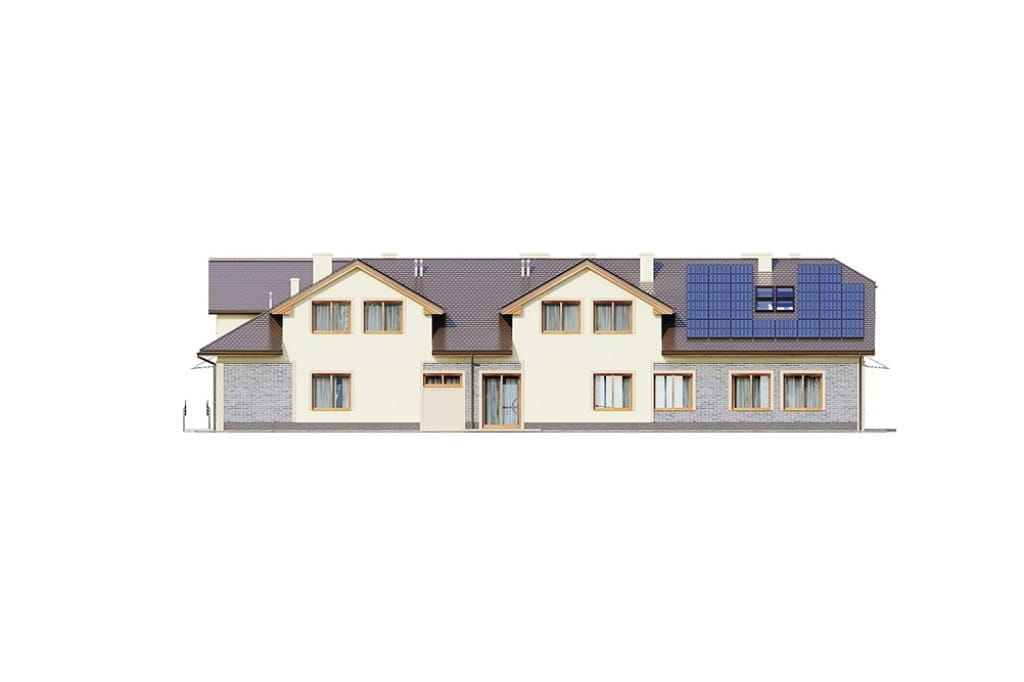

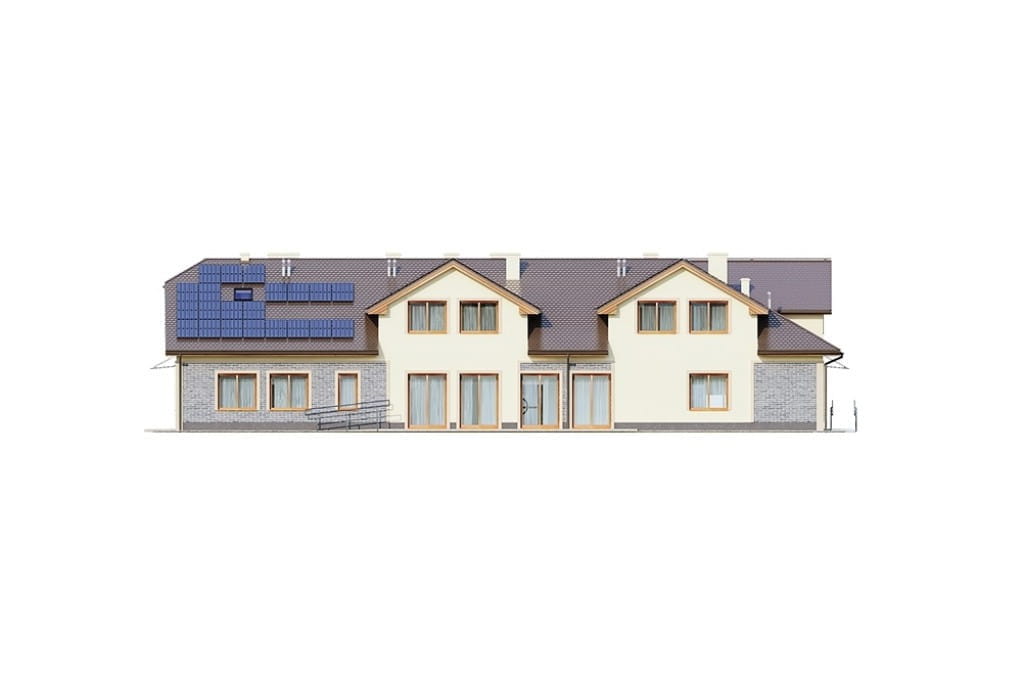

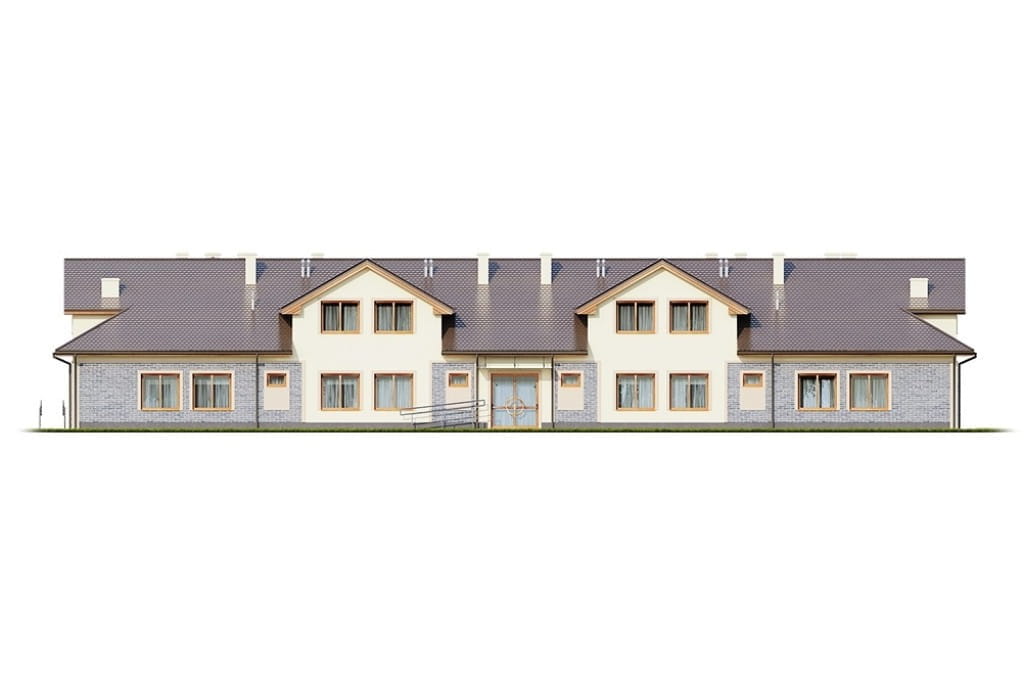

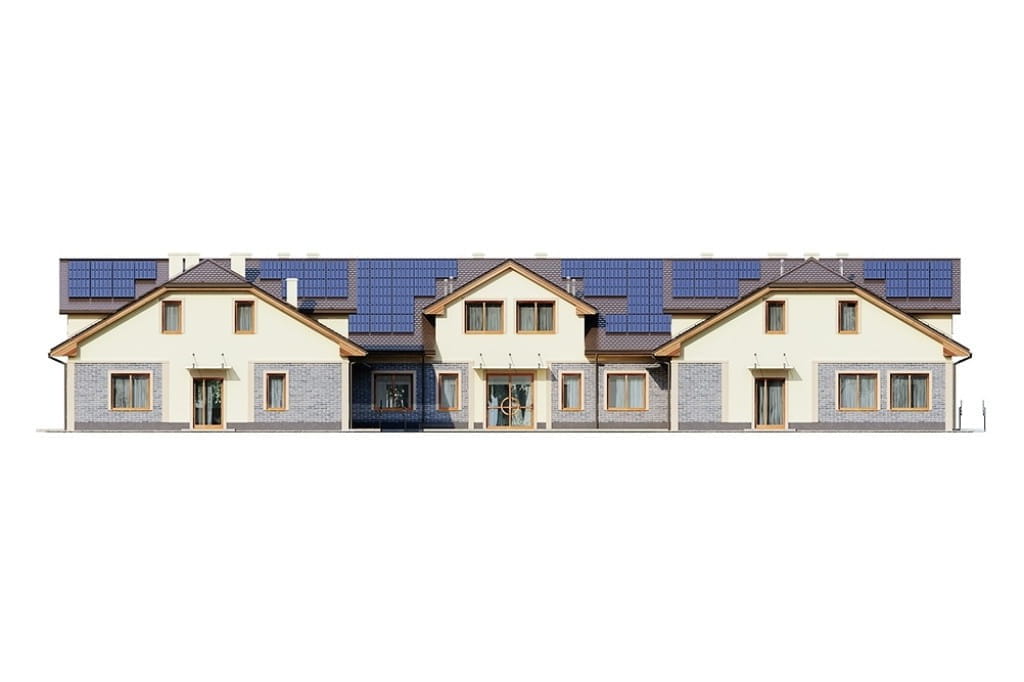

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 2 cm, styropian 20 cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: kocioł na paliwo stałe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dachu: 1219,53 m2
Program:
Parter: pomieszczenie techniczne, kotłownia, skład opału, klatka schodowa, szyb windy, pokój pobytu dziennego, rehabilitacji, gabinet zabiegowy, gabinet lekarski, pomieszczenie rekreacyjne – jacuzzi, WC z natryskiem, szatnia, pomieszczenia porządkowe, pomieszczenie na bieliznę czystą i brudną, kaplica, WC damskie, WC męskie, dyżurka pielęgniarska z WC, recepcja, biuro, pralnia, jadalnia, pomieszczenie na środki czystości, pomieszczenie socjalne personelu pomocniczego, pomieszczenie socjalne personelu kuchni, 8 pokoi 2‑osobowych z łazienką, 3 magazyny, pomieszczenie chodziarek, obróbka warzyw i jarzyn, zmywalnia, rozdzielnia kelnerska.
Poddasze: korytarz, 16 pokoi 2‑osobowych z łazienką, 2 pokoje 1‑osobowe z łazienką, magazyn na bieliznę brudną i czystą, kuchnia podręczna, dyżurka pielęgniarska z WC, pomieszczenie porządkowe, pokój opiekunek z WC, pokój opiekunów z WC, pokój śniadań personelu medycznego.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., kotłownia na paliwo stałe, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- przedmiar robót budowlanych
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 30 - 40
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1354.88
- Powierzchnia zabudowy (m²) 975.00
- Szerokość budynku/krótszy bok (m) 30
- Długość budynku/dłuższy bok (m) 41
- Wysokość budynku (m) 7.97
- Szerokość działki/krótszy bok (m) 38.00
- Kąt nachylenia dachu (°) 30
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 6-10
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 6724.10
- Liczba kondygnacji 2
- Rodzaj ogrzewania paliwo stałe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 10.96
- Wentylacja* mechaniczna
- Liczba pomieszczeń 112
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 31 - 40
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
