Projekt

Dom opieki dla osób starszych

Kod: K-121
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

Rzut parteru



Projekt K-121 - rzut

PARTER: 806,86 m2

1. Pom. techn. elektryczne 10,39 m2
2. Kotłownia 20,06 m2
3. Skład opału 4,19 m2
4. Wiatrołap / kl. sch. 19,01 m2
5. Szyb windy 2,58 m2
6. Korytarz 49,09 m2
7. Pokój pobytu dziennego 39,70 m2
8. Rehabilitacja 37,12 m2
9. Gabinet zabiegowy 14,12 m2
10. Gabinet lekarski 14,12 m2
11. Pom. rekreacyjne jacuzzi 20,16 m2
12. WC / natrysk 8,84 m2
13. Szatnia / przebieralnia 9,26 m2
14. Pom. porządkowe 4,34 m2
15. Pom. na bieliznę czystą i brudną 8,41 m2
16. Pokój 2 osobowy 14,17 m2
17. Łazienka 5,15 m2
18. Pokój 2 osobowy 13,80 m2
19. Łazienka 4,57 m2
20. Pokój 2 osobowy 13,39 m2
21. Łazienka 4,57 m2
22. Dyżurka pielęgniarska 7,99 m2
23. WC 2,40 m2
24. Korytarz 77,96 m2
25. Pokój 2 osobowy 13,18 m2
26. Łazienka 4,76 m2
27. Kaplica 24,87 m2
28. Łazienka męska 3,94 m2
29. Wiatrołap 6,67 m2
30. Wiatrołap 5,17 m2
31. Łazienka damska 3,94 m2
32. Recepcja 11,94 m2
33. Biuro 16,68 m2
34. Pokój 2 osobowy 13,82 m2
35. Łazienka 4,76 m2
36. Pokój 2 osobowy 13,82 m2
37. Łazienka 4,57 m2
38. Łazienka 8,56 m2
39. Pokój 2 osobowy 13,80 m2
40. Łazienka 4,57 m2
41. Pokój 2 osobowy 14,17 m2
42. Łazienka 5,15 m2
43. Pralnia podręczna 8,41 m2
44. Jadalnia 74,25 m2
45. Pom. na środki czystości 4,34 m2
46. Wiatrołap / kl. schodowa 19,05 m2
47. Pom. socjalne personelu pomo. 6,66 m2
48. WC 2,39 m2
49. Korytarz 13,92 m2
50. Pom. socjalne personelu kuchni 7,97 m2
51. WC 7,97 m2
52. Magazyn 6,19 m2
53. Magazyn 5,59 m2
54. Magazyn 5,59 m2
55. Obróbka warzyw / jaj 6,19 m2
56. Pom. chłodziarek / zamrażarek 6,19 m2
57. Kuchnia 44,61 m2
58. Zmywalnia 7,85 m2
59. Rozdzielnia kelnerska 5,21 m2

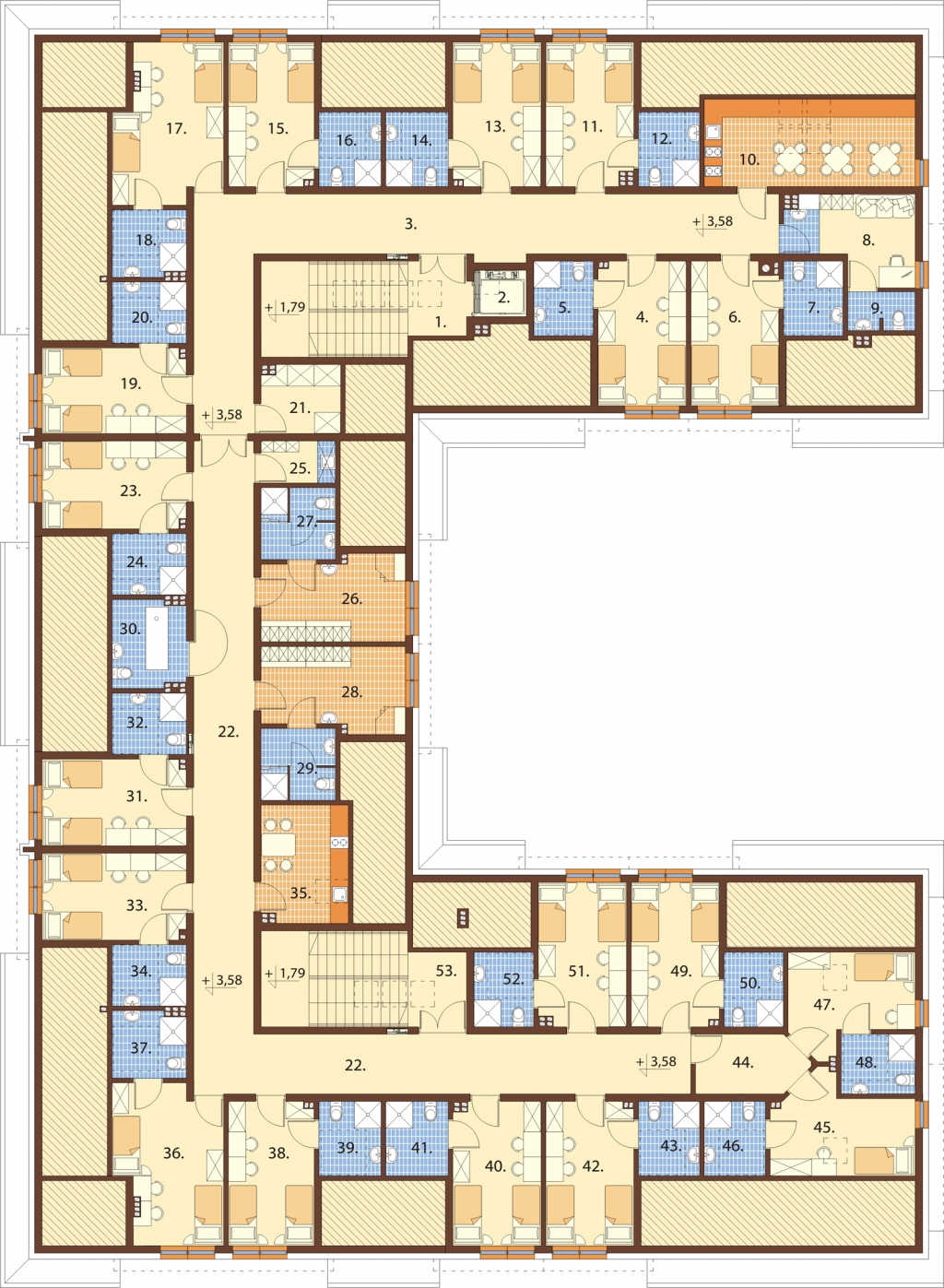

Rzut poddasza



Projekt K-121 - rzut

PODDASZE: 587,56 / 548,02 m2

1. Klatka schodowa 10,04 / 9,18 m2
2. Szyb windy 2,58 m2
3. Korytarz 49,99 m2
4. Pokój 2 osobowy 13,82 m2
5. Łazienka 4,78 / 3,90 m2
6. Pokój 2 osobowy 13,54 m2
7. Łazienka 4,78 / 3,90 m2
8. Dyżurka pielęgniarska 10,80 m2
9. WC 2,77 / 2,15 m2
10. Kuchnia podręczna 20,15 / 13,99 m2
11. Pokój 2 osobowy 13,60 m2
12. Łazienka 4,91 / 4,01 m2
13. Pokój 2 osobowy 13,82 m2
14. Łazienka 5,01 / 4,09 m2
15. Pokój 2 osobowy 13,43 m2
16. Łazienka 5,01 / 4,09 m2
17. Pokój 2 osobowy 17,30 / 15,94 m2
18. Łazienka 5,25 / 4,27 m2
19. Pokój 2 osobowy 13,39 m2
20. Łazienka 4,90 / 4,00 m2
21. Pom. na bie. brudną i czystą 5,77 / 4,35 m2
22. Korytarz 71,15 m2
23. Pokój 2 osobowy 13,77 m2
24. Łazienka 4,90 / 4,00 m2
25. Pom. porządkowe 3,34 / 2,73 m2
26. Pokój opiekunek 12,87 m2
27. Łazienka 5,61 / 4,59 m2
28. Pokój opiekunów 12,82 m2
29. Łazienka 5,61 / 4,59 m2
30. Łazienka 6,85 / 5,54 m2
31. Pokój 2 osobowy 13,58 m2
32. Łazienka 4,90 / 4,00 m2
33. Pokój 2 osobowy 13,58 m2
34. Łazienka 4,90 / 4,00 m2
35. Pokój śniadań pers. medycz. 11,09 / 7,64 m2
36. Pokój 2 osobowy 17,30 / 15,94 m2
37. Łazienka 5,25 / 4,27 m2
38. Pokój 2 osobowy 13,43 m2
39. Łazienka 5,01 / 4,09 m2
40. Pokój 2 osobowy 13,76 m2
41. Łazienka 5,01 / 4,09 m2
42. Pokój 2 osobowy 13,77 m2
43. Łazienka 4,91 / 4,01 m2
44. Przedsionek 6,66 m2
45. Pokój 1 osobowy 13,25 m2
46. Łazienka 4,91 / 4,01 m2
47. Pokój 1 osobowy 11,86 / 9,97 m2
48. Łazienka 4,77 m2
49. Pokój 2 osobowy 13,77 m2
50. Łazienka 4,76 / 3,89 m2
51. Pokój 2 osobowy 13,73 m2
52. Łazienka 4,76 / 3,89 m2
53. Kl. schodowa 10,04 / 9,18 m2

Model



Projekt K-121 - model

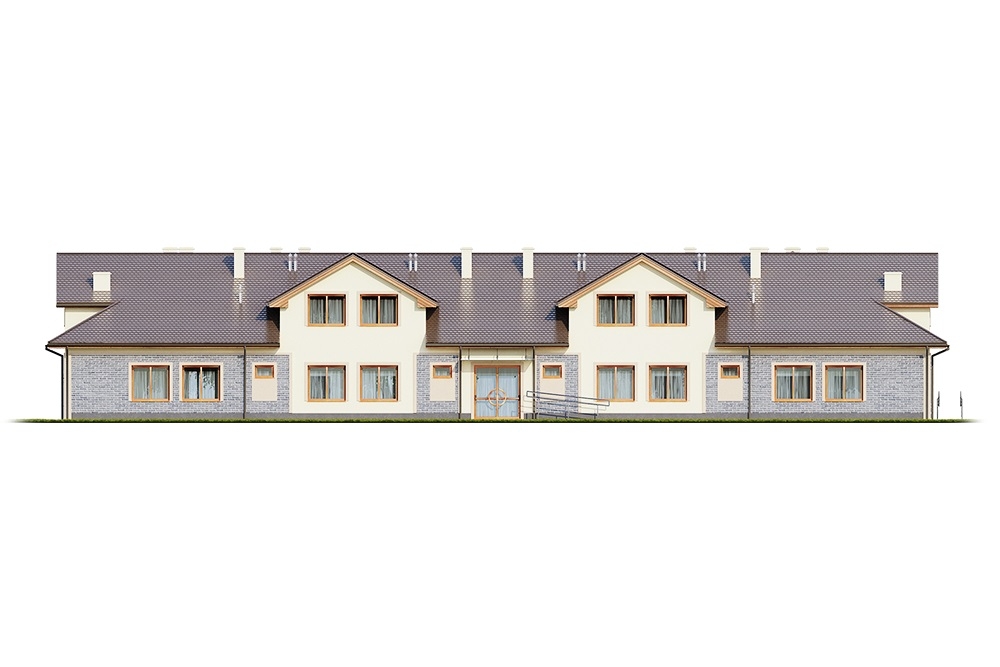

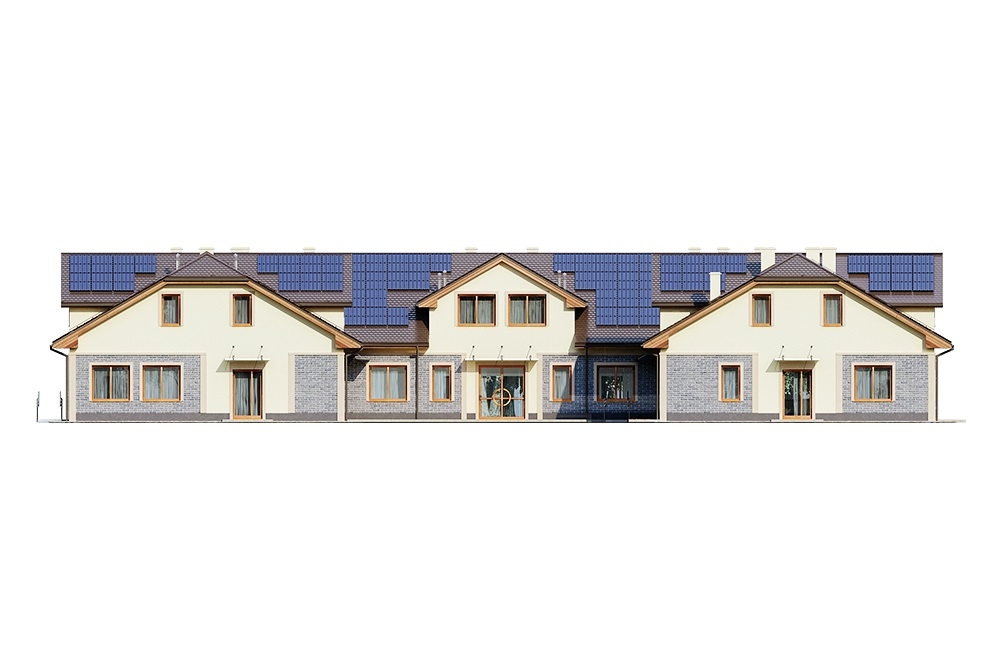

Elewacje



Projekt K-121 - elewacja
elewacja ogrodowa
Projekt K-121 - elewacja
elewacja frontowa
Projekt K-121 - elewacja
elewacja boczna
Projekt K-121 - elewacja
elewacja boczna
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu opieki dla osób starszych K-121
Budynek niepodpiwniczony i bez garażu, posiada dwie kondygnacje nadziemne: parter i poddasze użytkowe.
Obiekt przystosowany jest dla osób niepełnosprawnych.
Przewidywane zatrudnienie - około 20 osób (lub więcej w zależności od potrzeb).
Przewidywana ilość miejsc w pokojach - 50 osób w tym: 48 osób w 24 pokojach 2 osobowych oraz 2 osoby w 2 pokojach 1 osobowych w tym kilka pokoi gościnnych.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki betonu komórkowego 2cm, styropian 20cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 30°
Ogrzewanie: kocioł na paliwo stałe
Wentylacja: mechaniczna
Pokrycie dachu: blacha dachówkowa
Powierzchnia dach: 1219,53 m2
Program:
Parter: pomieszczenie techniczne, kotłownia, skład opału, klatka schodowa, szyb windy, pokój pobytu dziennego, rehabilitacji, gabinet zabiegowy, gabinet lekarski, pomieszczenie rekreacyjne - jacuzzi, WC z natryskiem, szatnia, pomieszczenia porządkowe, pomieszczenie na bieliznę czystą i brudną, kaplica, WC damskie, WC męskie, dyżurka pielęgniarska z WC, recepcja, biuro, pralnia, jadalnia, pomieszczenie na środki czystości, pomieszczenie socjalne personelu pomocniczego, pomieszczenie socjalne personelu kuchni, 8 pokoi 2 osobowych z łazienką, 3 magazyny, pomieszczenie chodziarek, obróbka warzyw i ja, zmywalnia, rozdzielnia kelnerska.
Poddasze: korytarz, 16 pokoi 2 osobowych z łazienką, 2 pokoje 1 osobowe z łazienką, magazyn na bieliznę brudną i czystą, kuchnia podręczna, dyżurka pielęgniarska z WC, pomieszczenie porządkowe, pokój opiekunek z WC, pokój opiekunów z WC, pokój śniadań personelu medycznego.






Powierzchnia zabudowy: 975.00 m²
Powierzchnia użytkowa: 1354.88 m²
Kubatura: 6724.10 m³
Szerokość działki: 38.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 112
Kąt nachylenia dachu: 30°
Ilość pokoi: 26
Pokój na parterze: Tak
Wysokość budynku: 7.97 m
Rodzaj ogrzewania: paliwo stałe
Wskaźnik energii pierwotnej: 10.96 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: komercyjne, projekt hotelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu, parterowe z poddaszem użytkowym
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 4 400 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, c.o., kotłownia na paliwo stałe, wentylacja mechaniczna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar robót budowlanych
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
