Arcus
Kod: DM-6721
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >> |
 |
Projekt techniczny zamów >> |
 |
Parametry projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

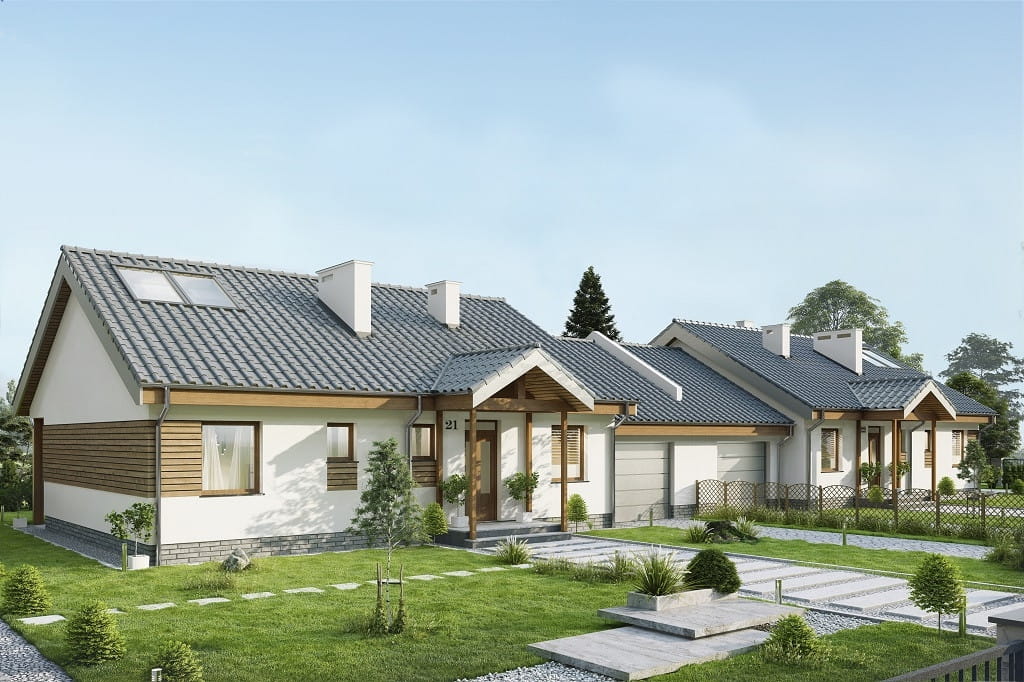

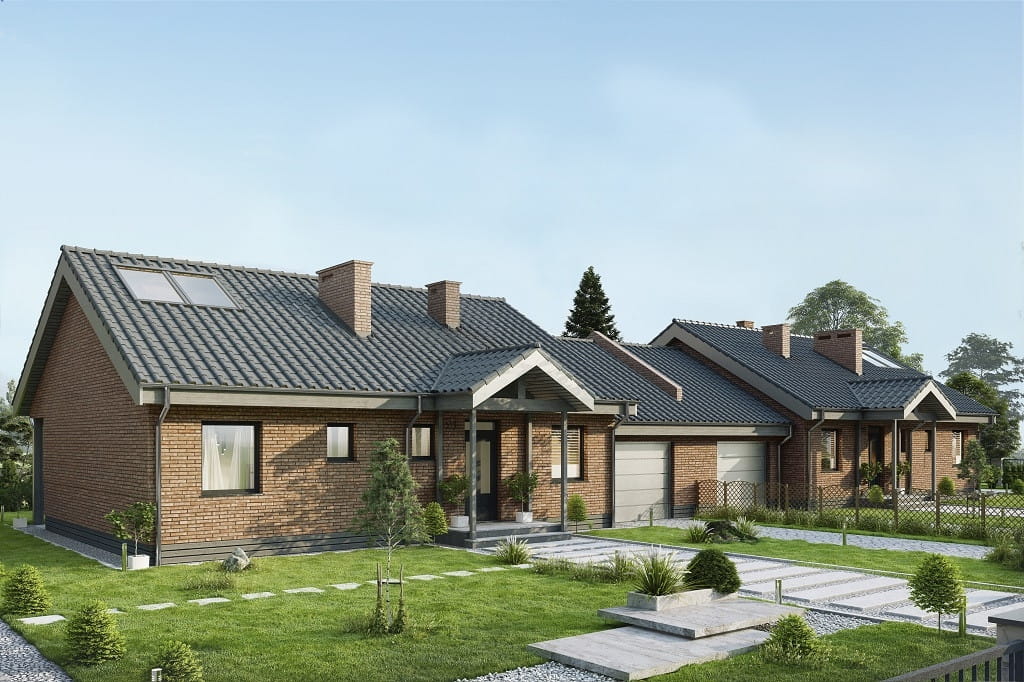

Prezentacja projektu
Opis projektu
Projekt domu parterowego, dwurodzinnego, tradycyjnego, z garażem, z dachem dwuspadowym, z kątem nachylenia do 35°, technologia murowana lub szkieletowa, z kominkiem, z dodatkowym pokojem senioratką na parterze, energooszczędny, do 250 m2.

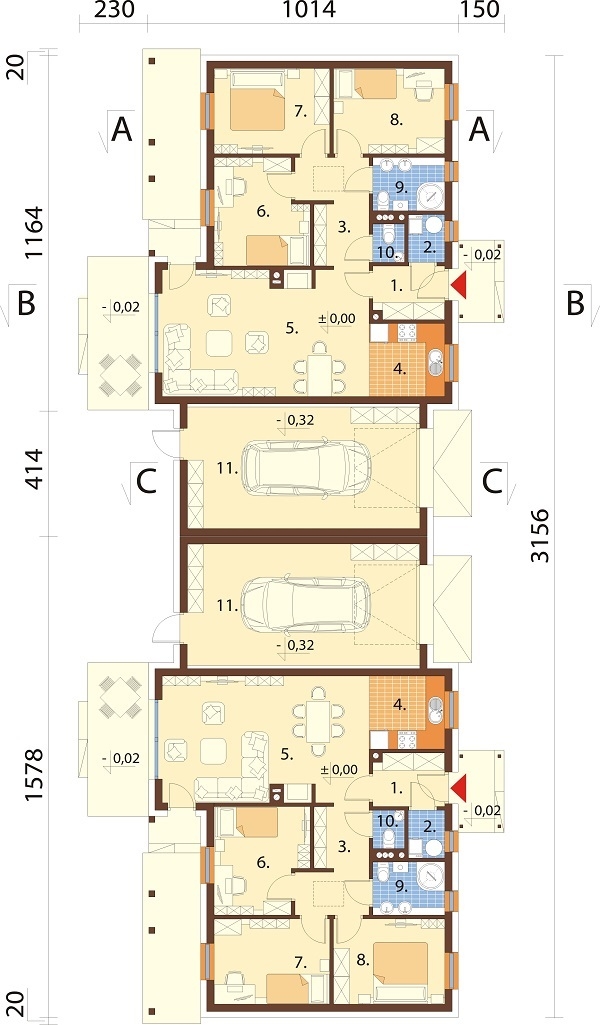

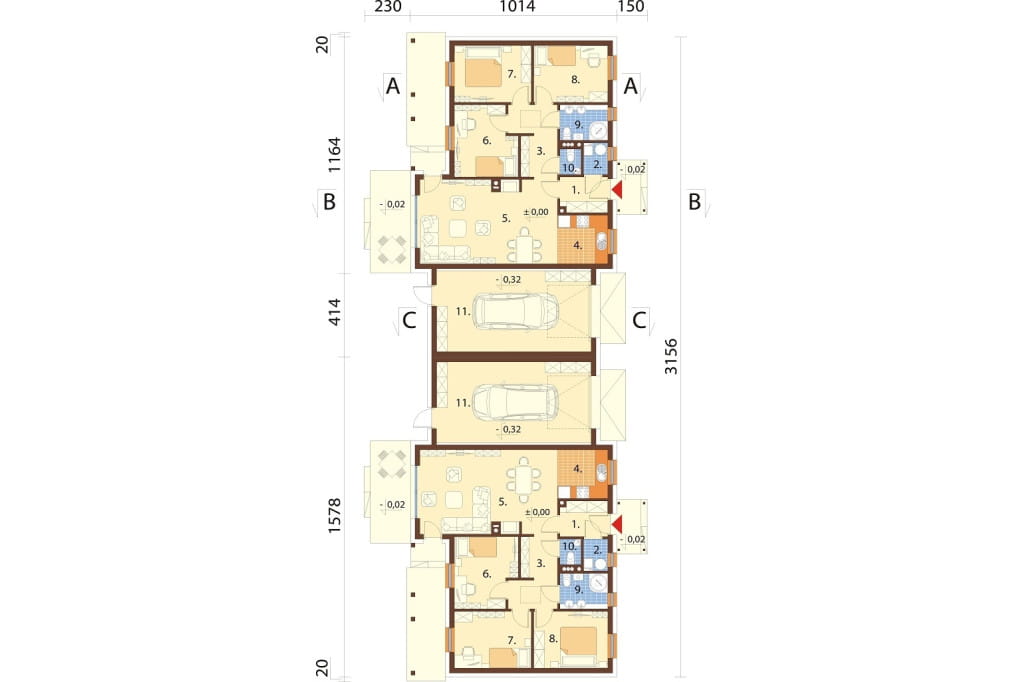

Rzut parteru
PARTER: 223,12 m2
I SEGMENT: 111,56 m2
1. Wiatrołap 3,93 m2
2. Pom. gosp. 1,80 m2
3. Korytarz 7,21 m2
4. Kuchnia 7,21 m2
5. Pokój dzienny + jadalnia 26,93 m2
6. Pokój 10,06 m2
7. Pokój 10,42 m2
8. Pokój 10,03 m2
9. Łazienka 4,00 m2
10. WC 1,24 m2
11. Garaż 30,06 m2
II SEGMENT: 111,56 m2
1. Wiatrołap 3,93 m2
2. Pom. gosp. 1,80 m2
3. Korytarz 7,21 m2
4. Kuchnia 7,21 m2
5. Pokój dzienny + jadalnia 26,93 m2
6. Pokój 10,06 m2
7. Pokój 10,42 m2
8. Pokój 10,03 m2
9. Łazienka 4,00 m2
10. WC 1,24 m2
11. Garaż 30,06 m2
Oba bliźniaki mają identyczne programy pomieszczeń, na który składają się część dzienna czyli salon z jadalnią i otwartą kuchnią, oraz nocna w której są trzy pokoje, łazienka i WC. W projekcie jest też małe pomieszczenie gospodarcze, do którego można wejść z wiatrołapu.

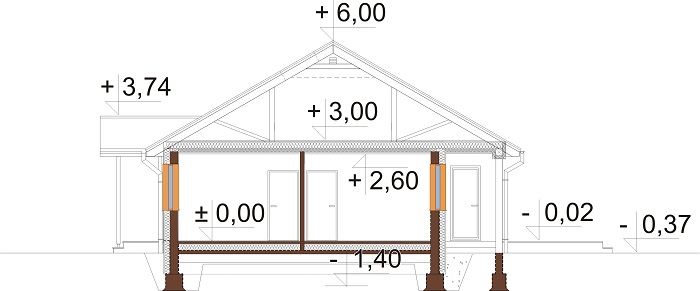

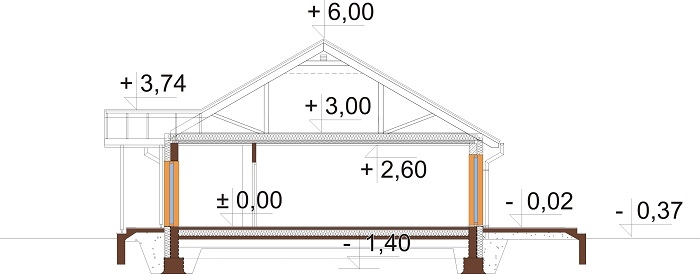

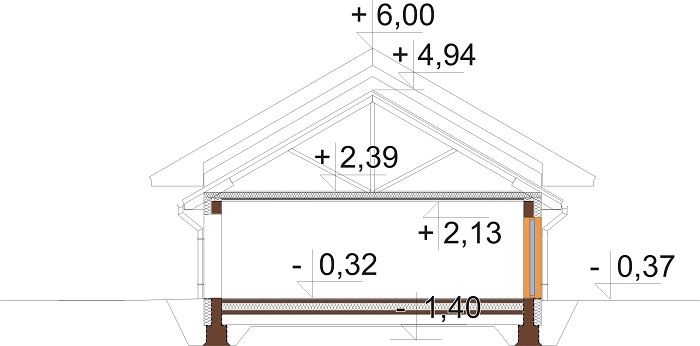

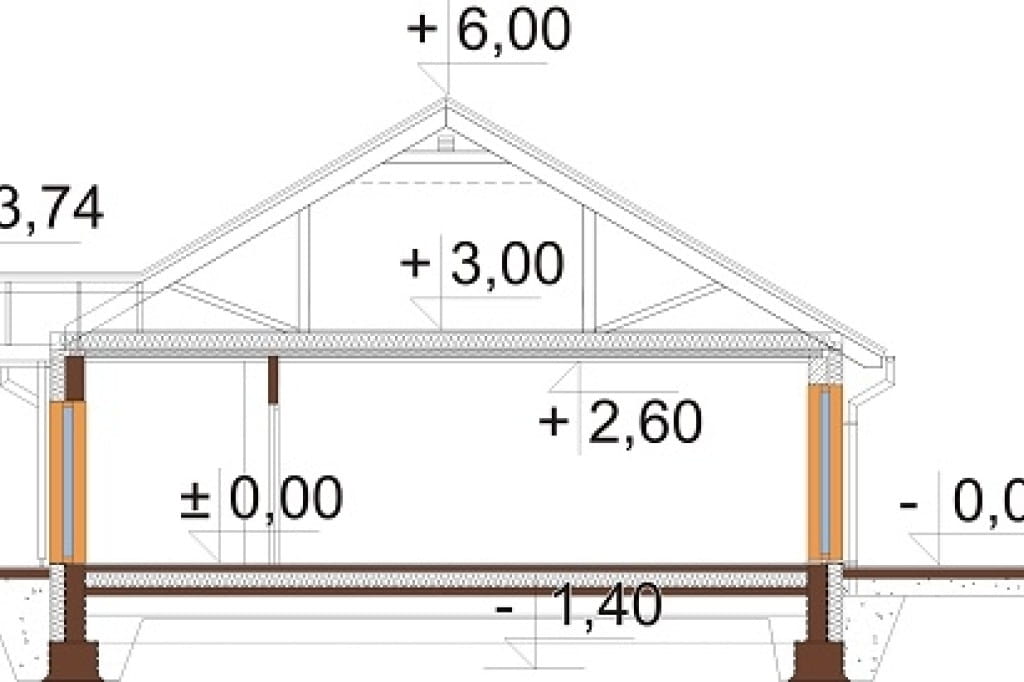

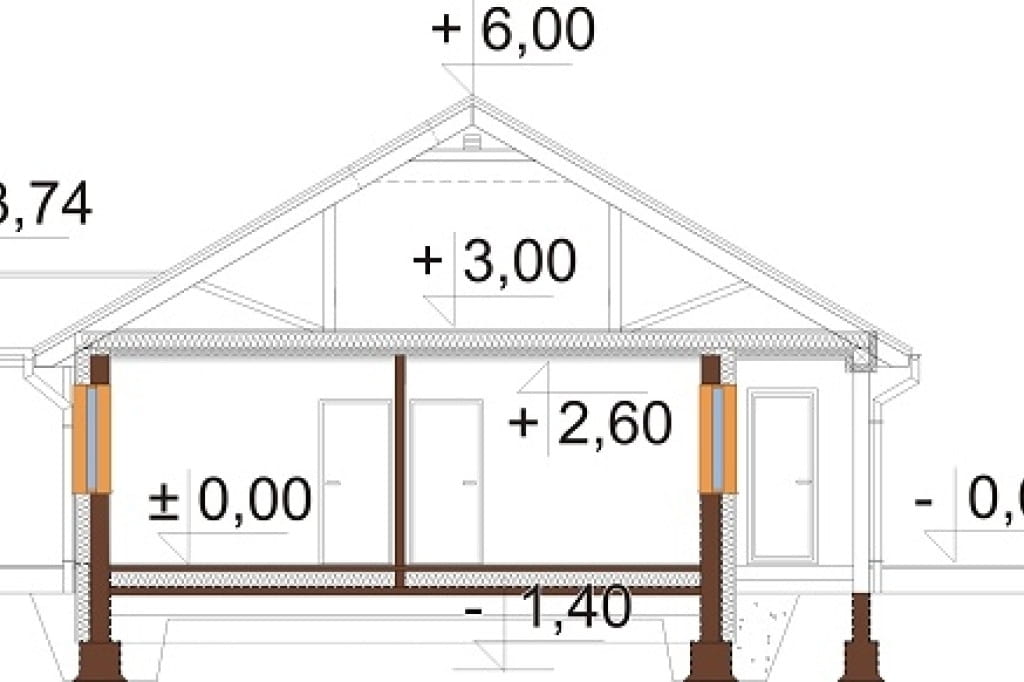

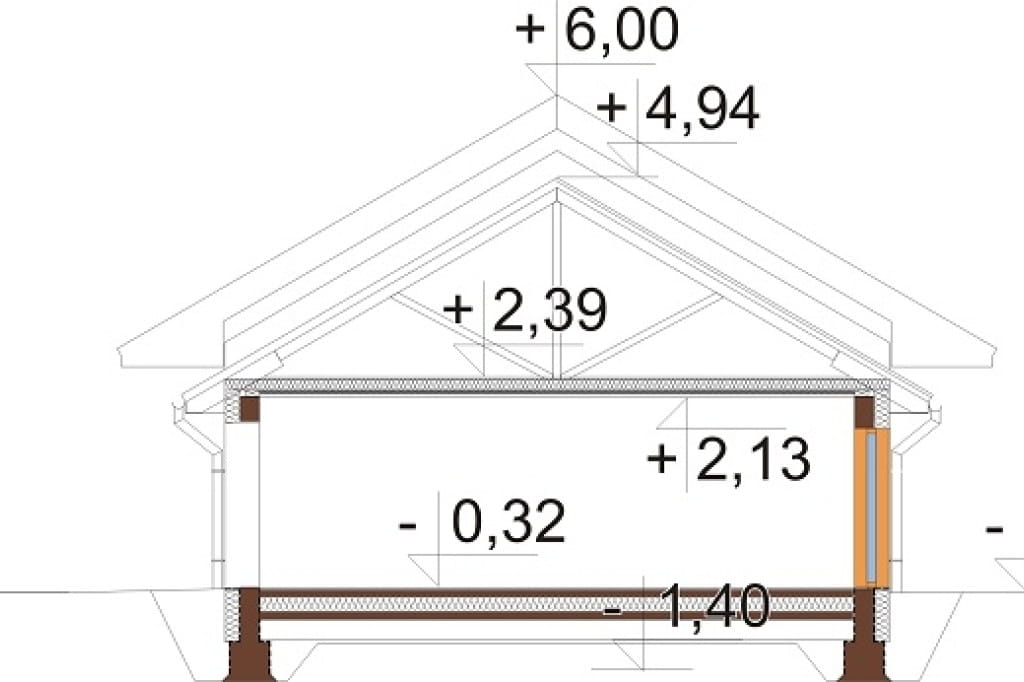

Przekrój

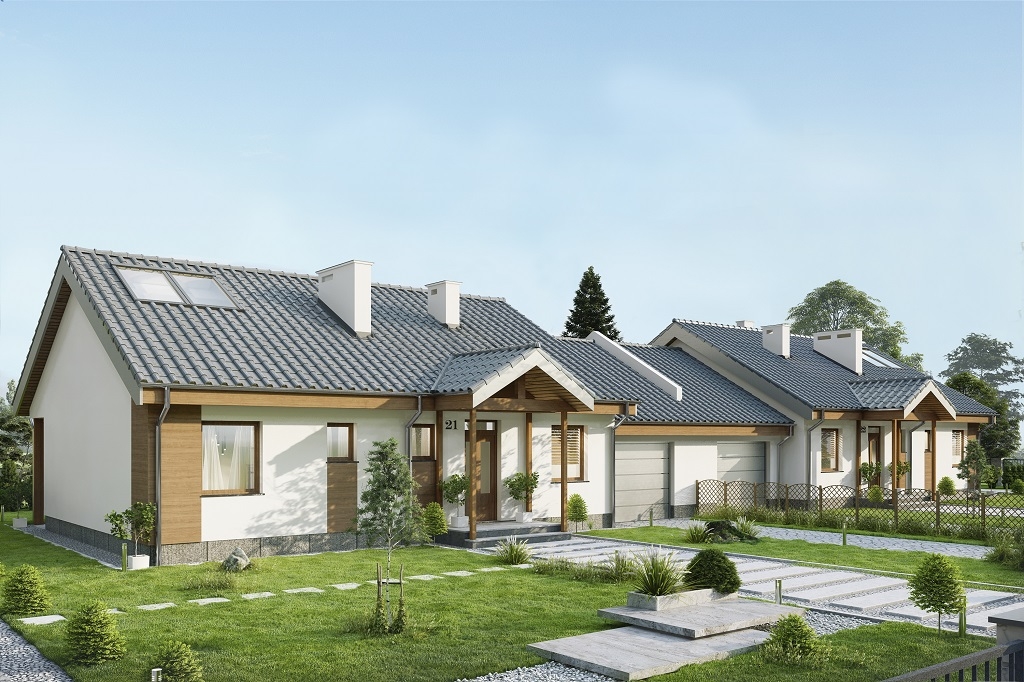

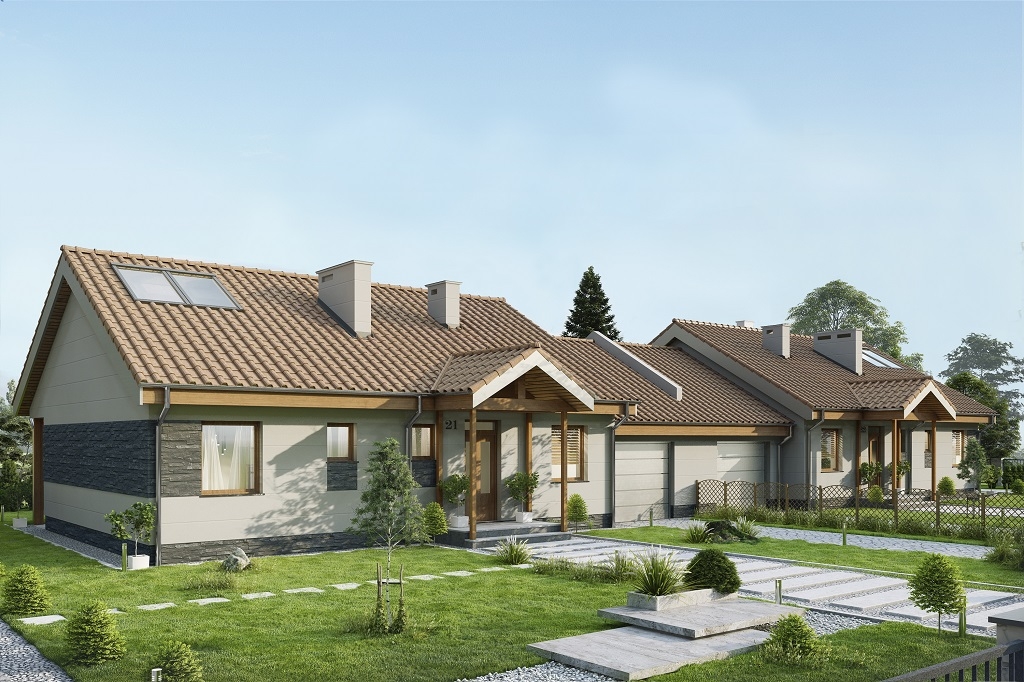

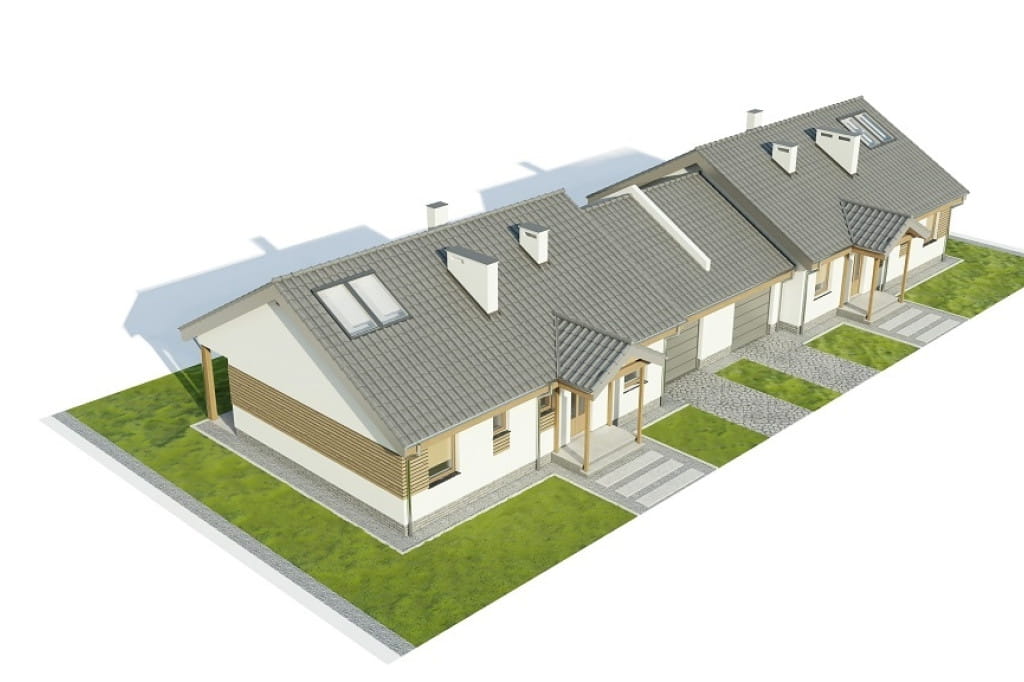

Model 3D
Arcus to bliźniak, każdy z segmentów kryty jest dwuspadowym dachem o kącie nachylenia równym 30 stopni. Do jego budowy potrzebna będzie działka o szerokości minimum 18.14 m (w przypadku posadowienia węższym bokiem). Od strony elewacji ogrodowej oba segmenty mają po dwa tarasy, z czego jeden jest osłonięty wysuniętą połacią dachu.

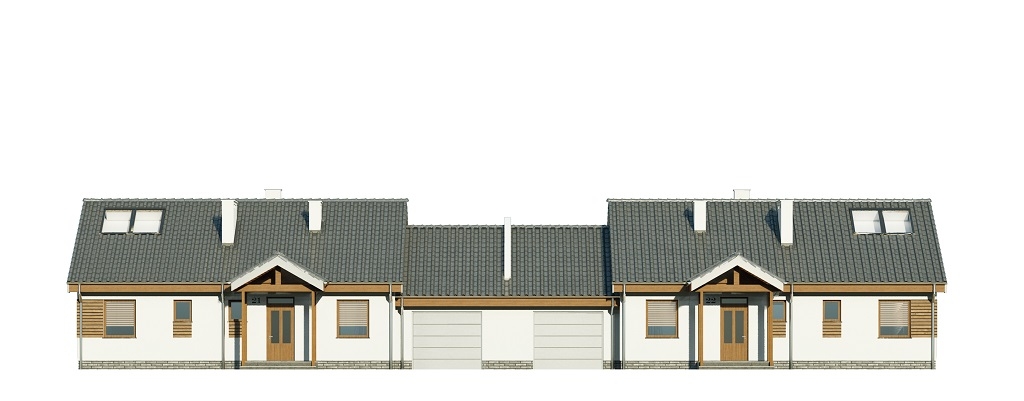

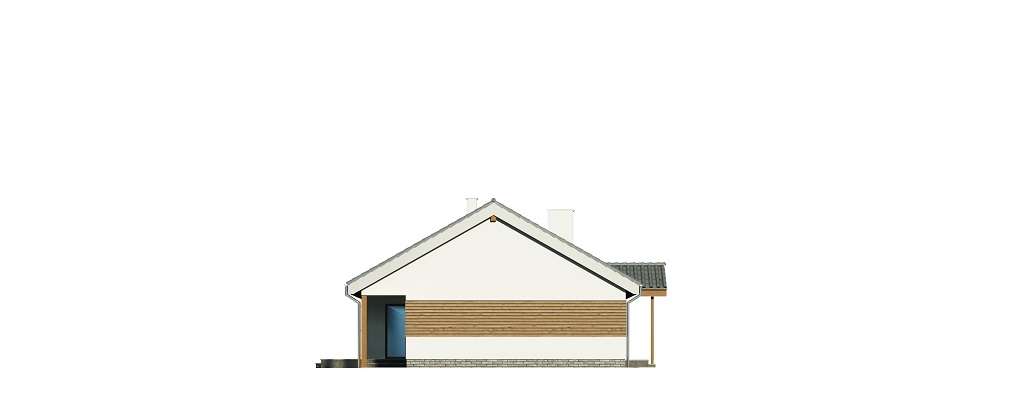

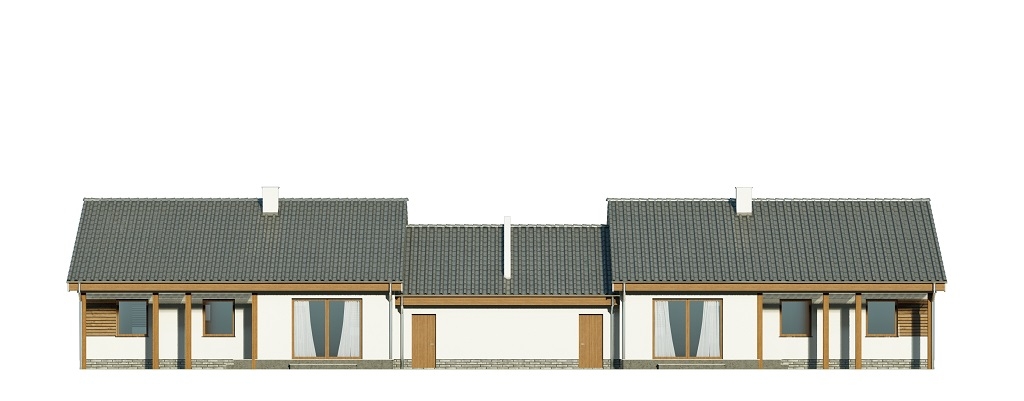

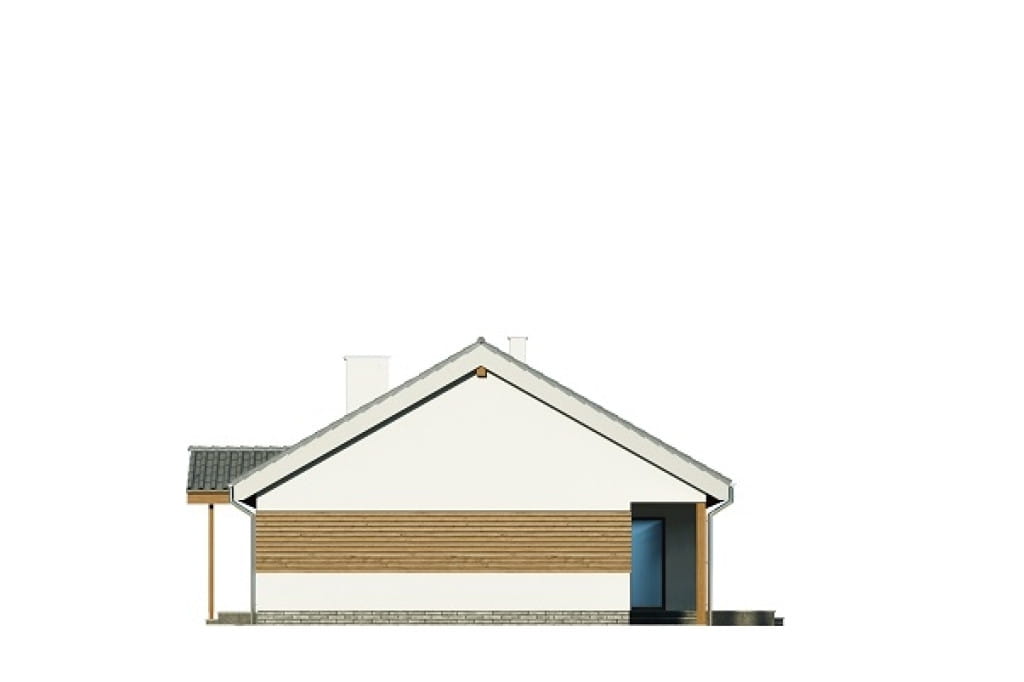

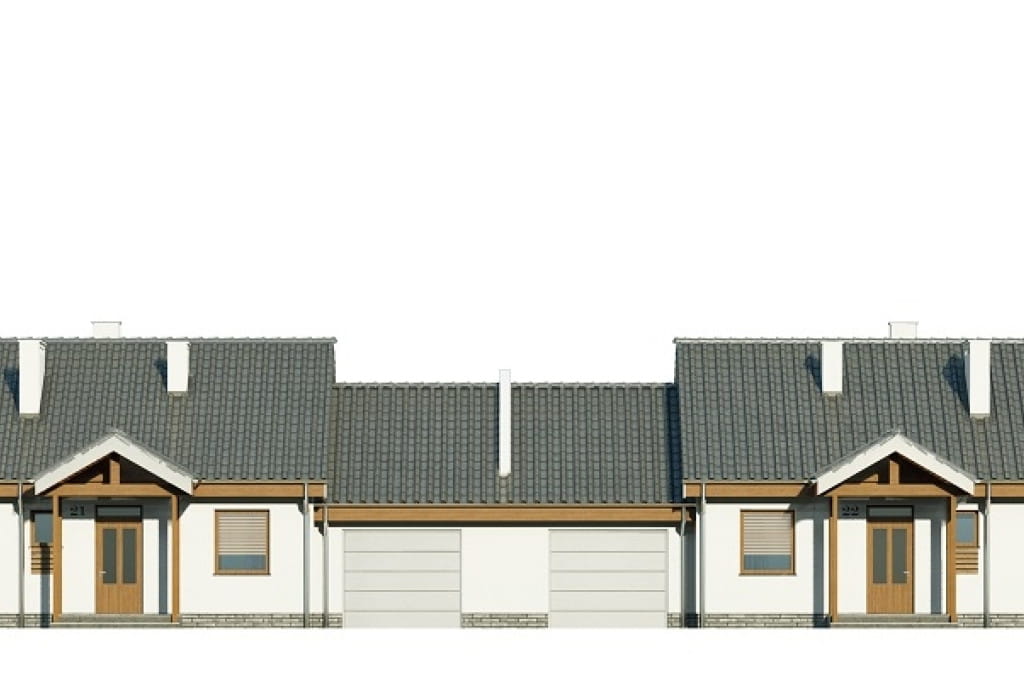

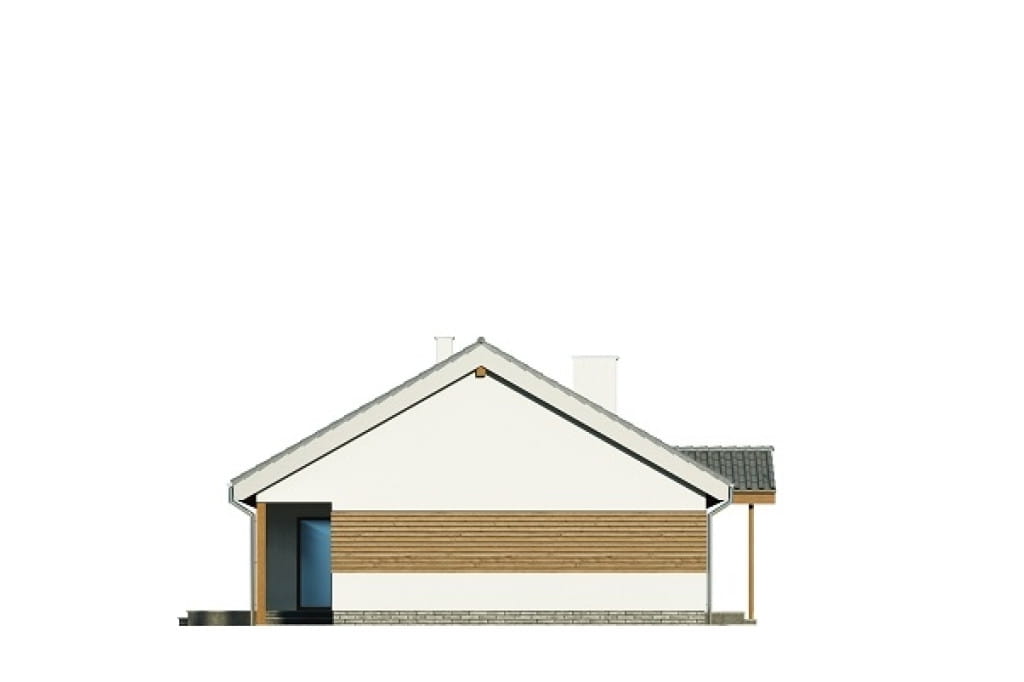

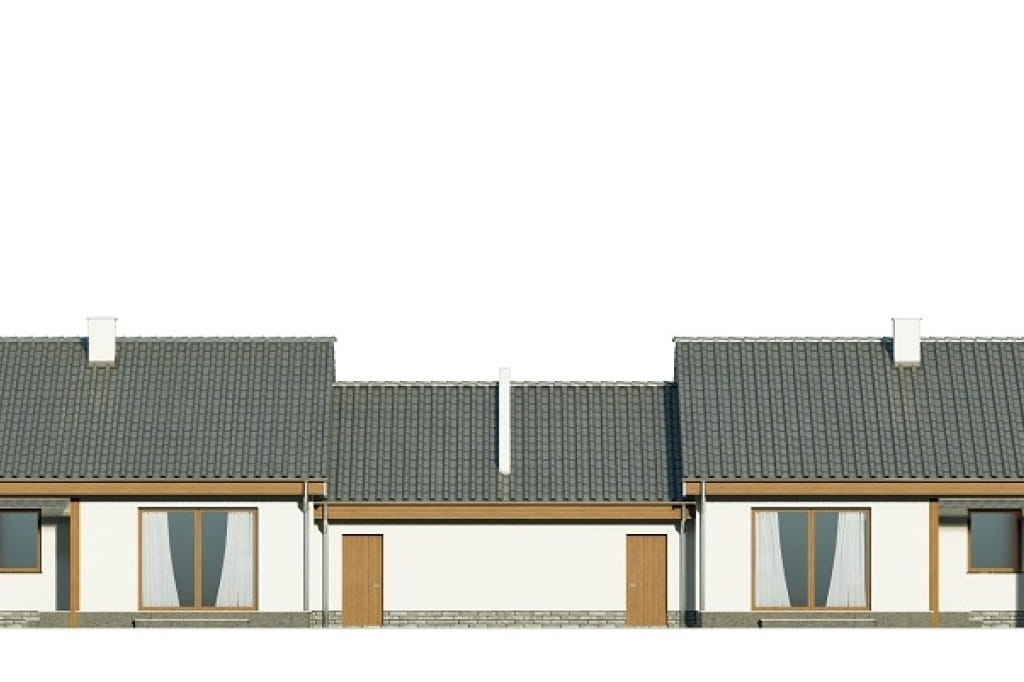

Elewacje
Informacje podstawowe
Projekt domu DM-6721 ARCUS
Budynek parterowy typu bliźniak z garażem jednostanowiskowym, bez poddasza i piwnicy.
Dom przeznaczony dla 6 - 8 osób.
Sufit nad parterem stanowi konstrukcja dolnego pasa kratownicy drewnianej dachowej.
Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 24 cm, styropian 20 cm, tynk zewnętrzny
Kąt nachylenia dachu: 30°
Ogrzewanie: kocioł gazowy
Wentylacja: grawitacyjna
Pokrycie dachu: blacha na rąbek stojący
Powierzchnia dachu: 421,74 m2
Program dla jednego segmentu: wiatrołap, pomieszczenie gospodarcze, korytarz, kuchnia, pokój dzienny z jadalnią, 3 pokoje łazienka, WC, garaż.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Irena Kolenda,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na gaz, instalacja solarna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 150 - 200
- Powierzchnia użytkowa (m²) 200 - 300
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 25 - 30
- Szerokość działki/krótszy bok (m) 18 - 20
- Wysokość budynku (m) 6 - 7
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 159.40
- Powierzchnia użytkowa (m²) 223.12
- Powierzchnia zabudowy (m²) 284.00
- Szerokość budynku/krótszy bok (m) 10.14
- Długość budynku/dłuższy bok (m) 31.56
- Wysokość budynku (m) 6.37
- Szerokość działki/krótszy bok (m) 18.14
- Kąt nachylenia dachu (°) 30°
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż z garażem
- Poddasze brak poddasza
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Układ dachu kalenicowy
- Kubatura (m³) 1629.57
- Liczba kondygnacji 1
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 61.91
- Liczba pomieszczeń 22
- Liczba łazienek (bez WC) 2
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
