Projekt Warsztat samochodowy Kod: K-122
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Model
Elewacje
elewacja ogrodowa
elewacja frontowa
elewacja boczna
elewacja boczna
Rzut parteru

PARTER: 222,47 m2

1. Biuro 20,14 m2
2. Biuro 11,86 m2
3. WC / WC dla niepełnosprawnych 3,81 m2
4. Pom. gosp. 5,48 m2
5. Pokój sniadań 6,17 m2
6. Pokój socjalny 6,05 m2
7. WC + natrysk 5,01 m2
8. Kotłownia 6,30 m2
9. Pom. warsztatowe 157,65 m2

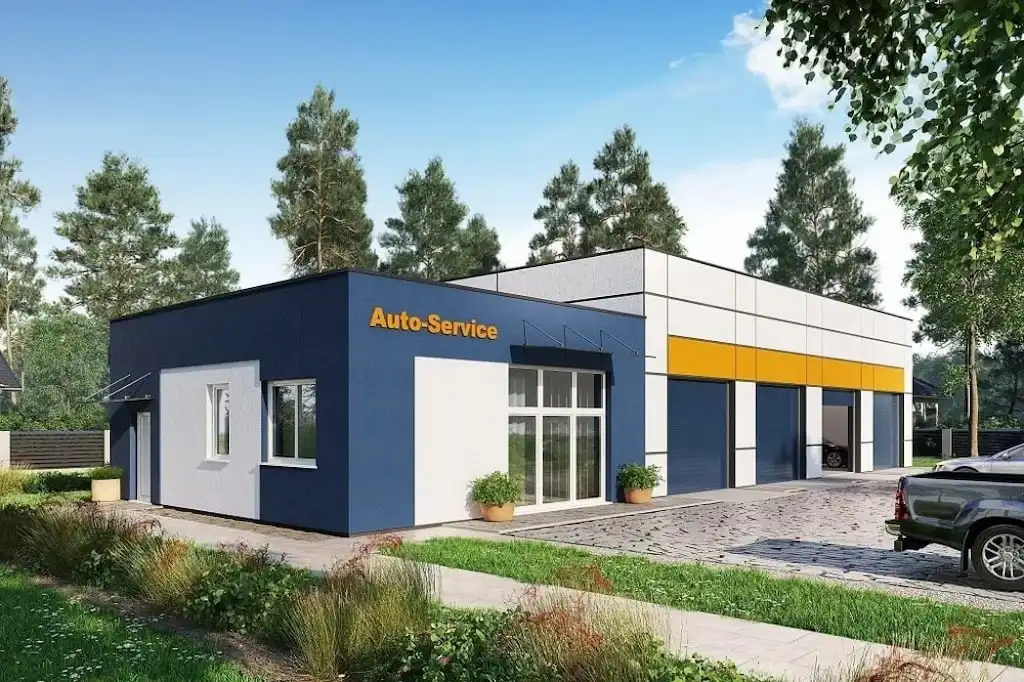

Projekt warsztatu samochodowego K-122
To budynek parterowy, bez podpiwniczenia i bez garażu. Obiekt składa się z dwóch części: 1 część to budynek biurowy, 2 część to hala warsztatowa. W budynku planuje się naprawy i prace mechaniczno blacharskie pojazdów o ciężarze do 3,5 tony.

Technologia: tradycyjna
Ściany zewnętrzne: bloczki z betonu komórkowego 30 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: stalowy (nad halą), żelbetowy (nad biurem)
Kąt nachylenia dachu: 2o
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna
Pokrycie dachu: stropodach
Powierzchnia dach: 251,07 m2
Program: 2 pomieszczenia biurowe, WC dla niepełnosprawnych, pomieszczenie gospodarcze, pokój śniadań, pokój socjalny, WC z natryskiem, kotłownia, pomieszczenie warsztatowe.

Na dachu budynku zaprojektowano instalację fotowoltaiczną o mocy 9 kWp produkującą energię elektryczną na potrzeby wentylacji mechanicznej, urządzeń pomocniczych do co i cwu oraz częściowo na potrzeby użytkowania obiektu.

Powierzchnia zabudowy: 263.76 m²
Powierzchnia użytkowa: 222.47 m²
Kubatura: 1325.70 m³
Szerokość działki: 17.56 m
Ilość kondygnacji: 1
Liczba pomieszczeń: 9
Kąt nachylenia dachu:
Pokój na parterze: Nie
Wysokość budynku: 5.98 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 43.93 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: brak poddasza
Typ: komercyjne, projekt warsztatu samochodowego, projekt budynku usługowego, projekt serwisu samochodowego, auto serwis, stacja obsługi pojazdów, z fotowoltaiką
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 500PLN

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
