Budynek wielorodzinny
Kod: L-6590 C
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

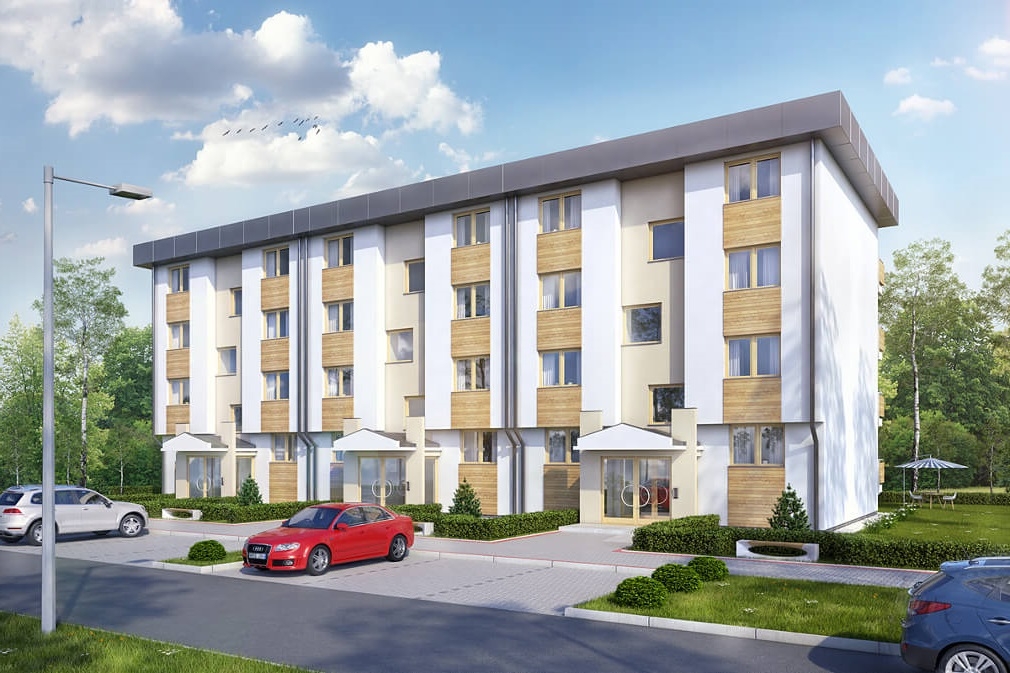

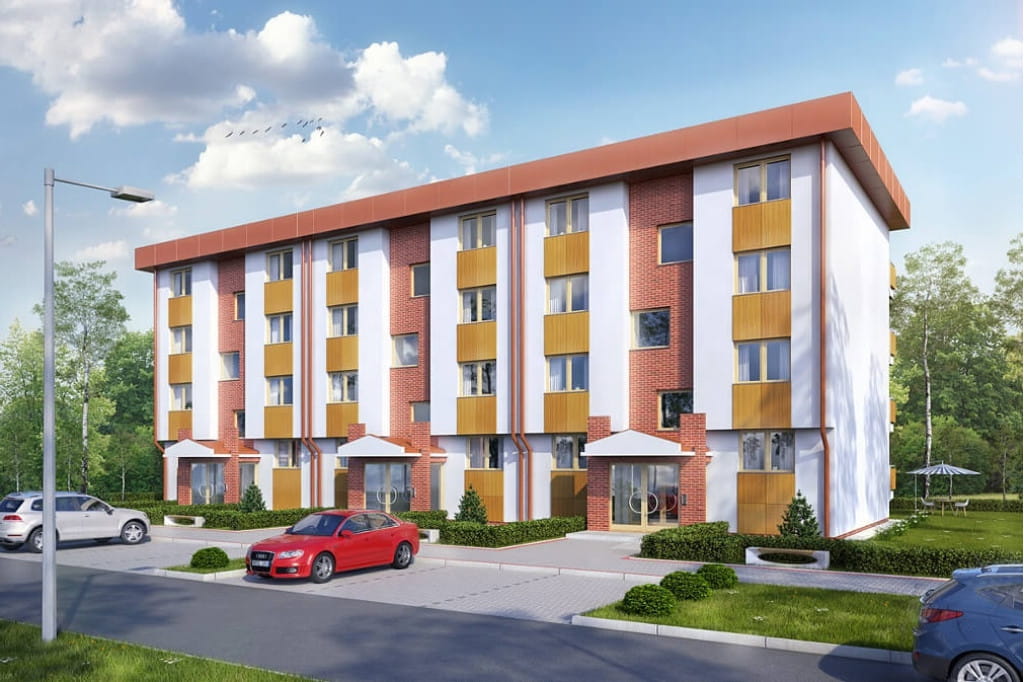

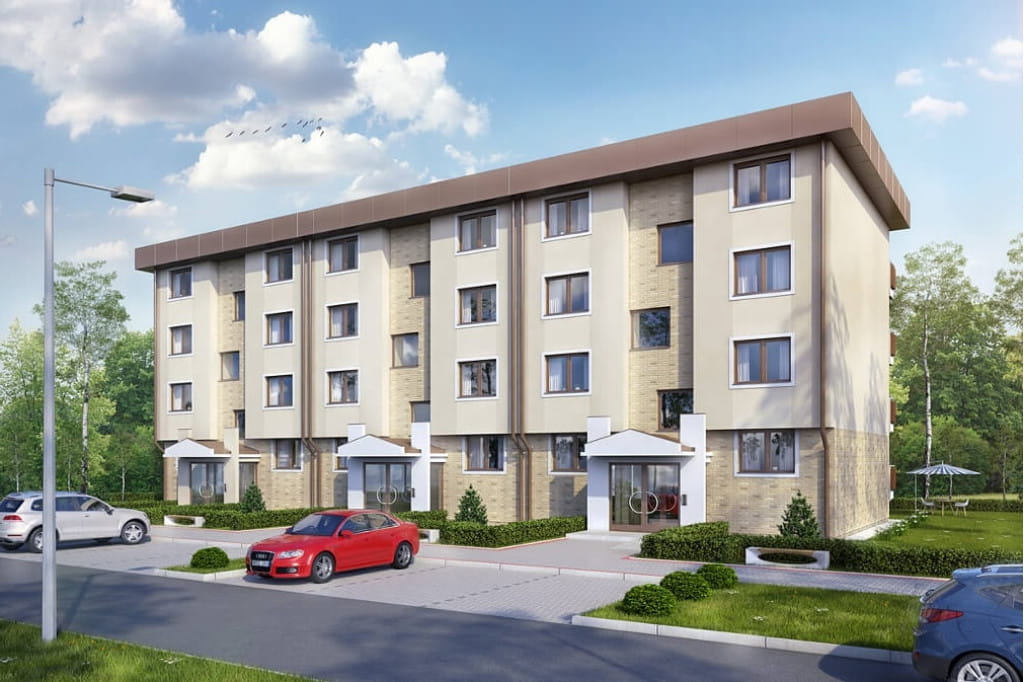

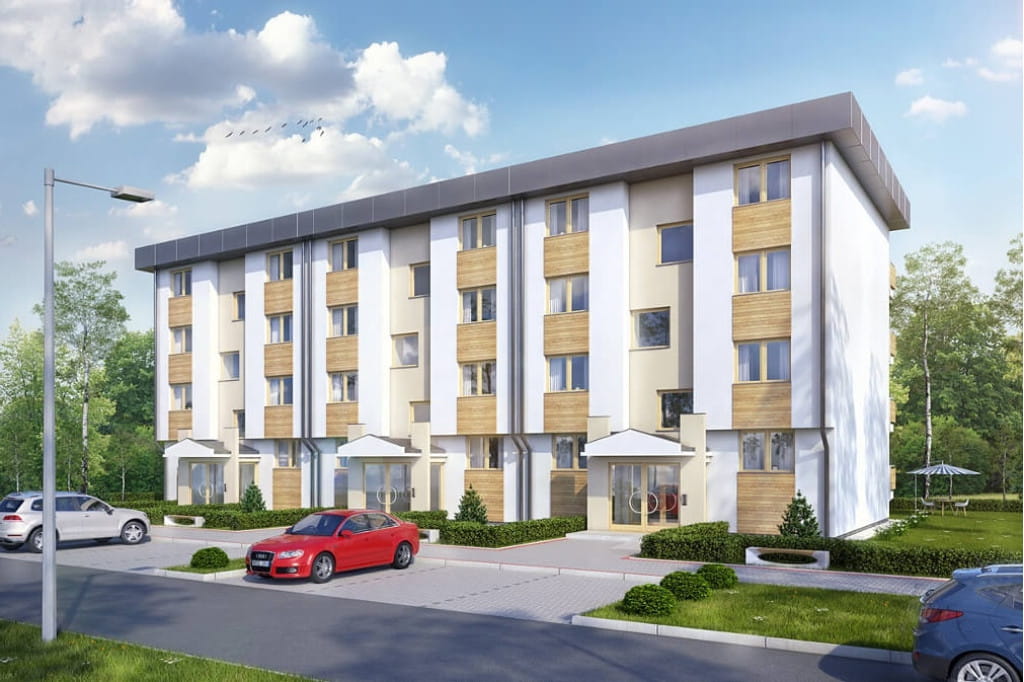

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1101,87 m2. Budynek 4 kondygnacyjny, bez piwnicy i garażu. Posiada, parter i trzy piętra. W obiekcie zaprojektowano 24 lokale mieszkalne.

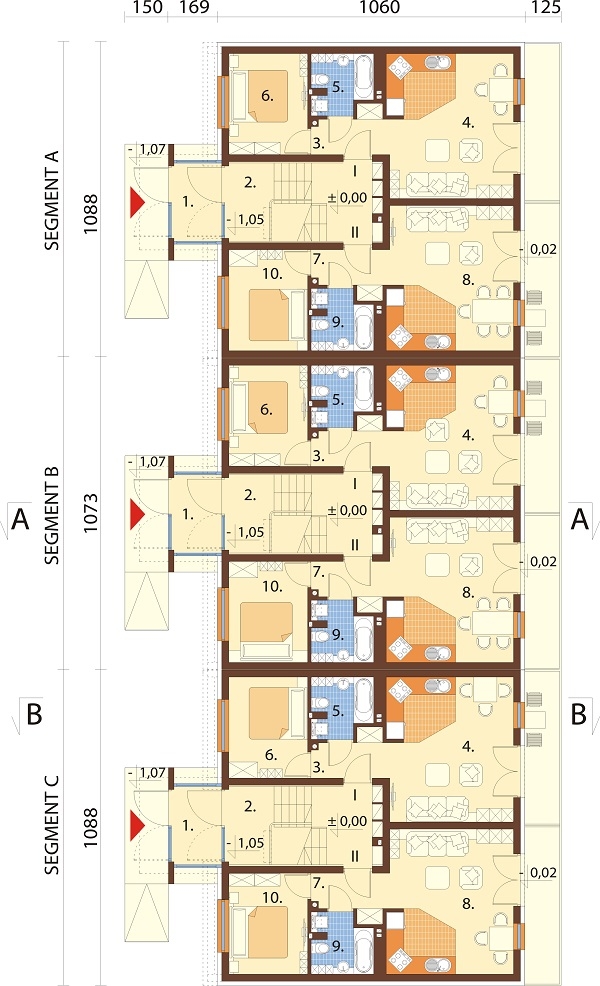

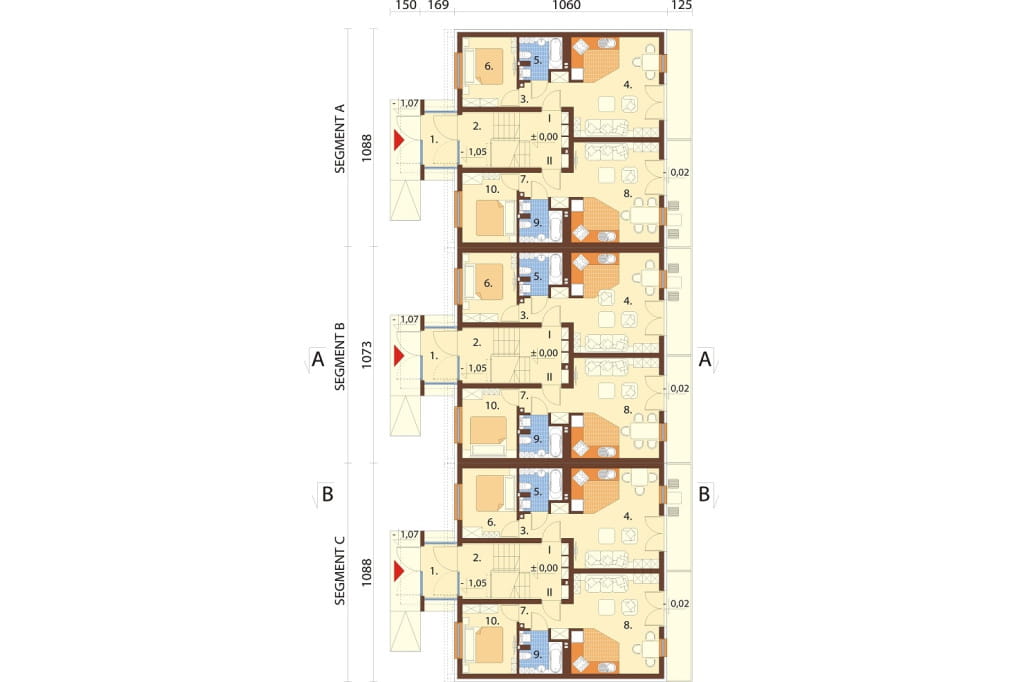

Rzut parteru
Parter: 279,57 m2
Segment "A": 93,19 m2
1. Wiatrołap 4,44 m2
2. Klatka schodowa 13,06 m2
3. Przedsionek 3,55 m2
4. Salon + aneks kuchenny 21,19 m2
5. Łazienka 3,92 m2
6. Pokój 9,23 m2
7. Przedsionek 3,55 m2
8. Salon + aneks kuchenny 21,15 m2
9. Łazienka 3,89 m2
10. Pokój 9,21 m2
Segment "B": 93,19 m2
1. Wiatrołap 4,44 m2
2. Klatka schodowa 13,06 m2
3. Przedsionek 3,55 m2
4. Salon + aneks kuchenny 21,19 m2
5. Łazienka 3,92 m2
6. Pokój 9,23 m2
7. Przedsionek 3,55 m2
8. Salon + aneks kuchenny 21,15 m2
9. Łazienka 3,89 m2
10. Pokój 9,21 m2
Segment "C": 93,19 m2
1. Wiatrołap 4,44 m2
2. Klatka schodowa 13,06 m2
3. Przedsionek 3,55 m2
4. Salon + aneks kuchenny 21,19 m2
5. Łazienka 3,92 m2
6. Pokój 9,23 m2
7. Przedsionek 3,55 m2
8. Salon + aneks kuchenny 21,15 m2
9. Łazienka 3,89 m2
10. Pokój 9,21 m2

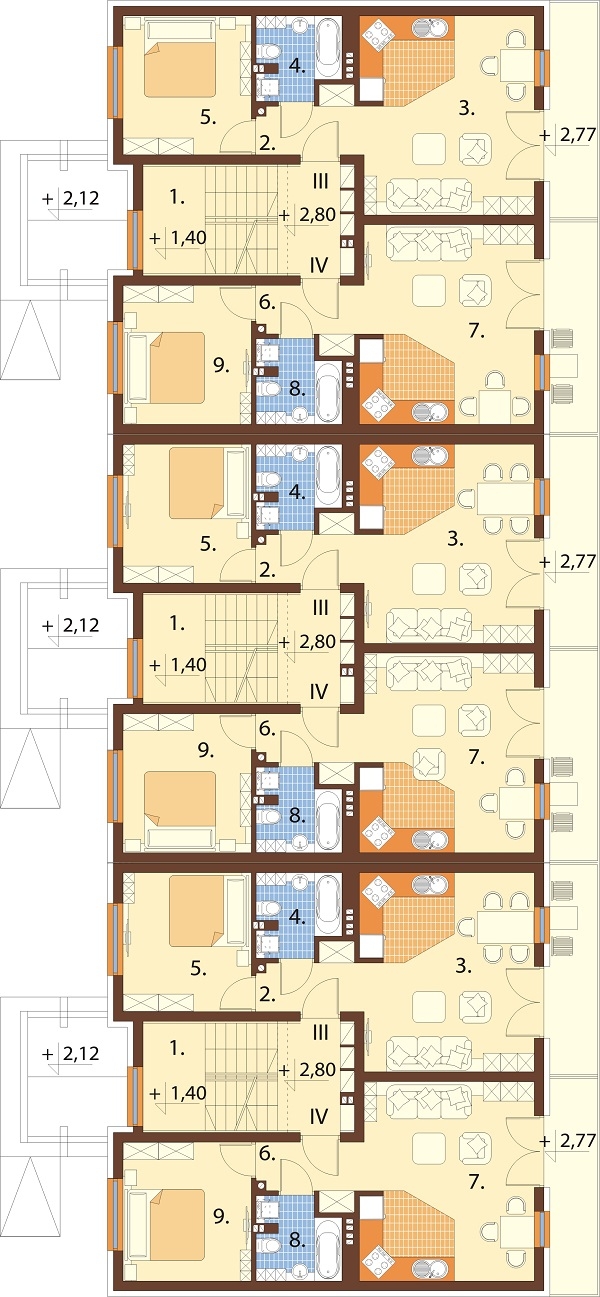

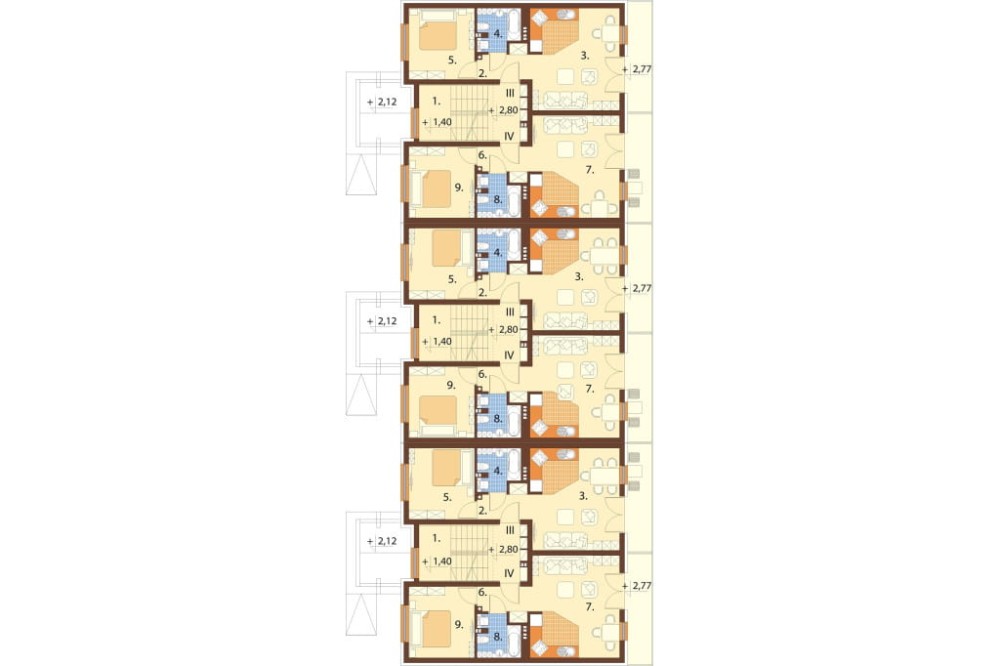

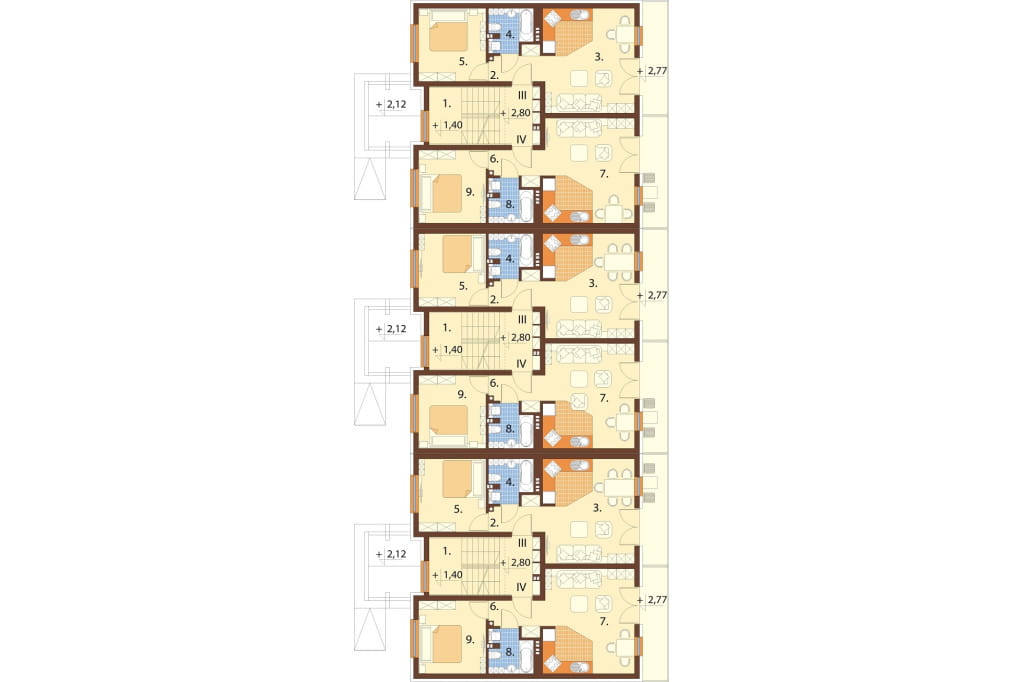

Rzut pierwszego piętra
I Piętro: 269,1 m2
Segment "A": 89,70 m2
1. Klatka schodowa 10,53 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2
Segment "B": 89,70 m2
1. Klatka schodowa 10,53 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2
Segment "C": 89,70 m2
1. Klatka schodowa 10,53 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

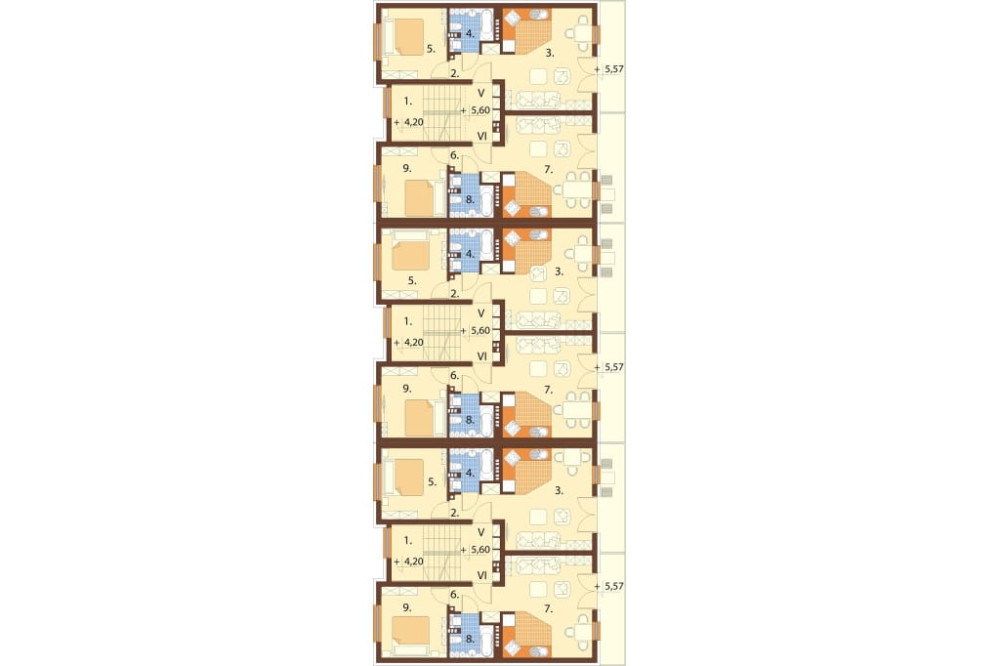

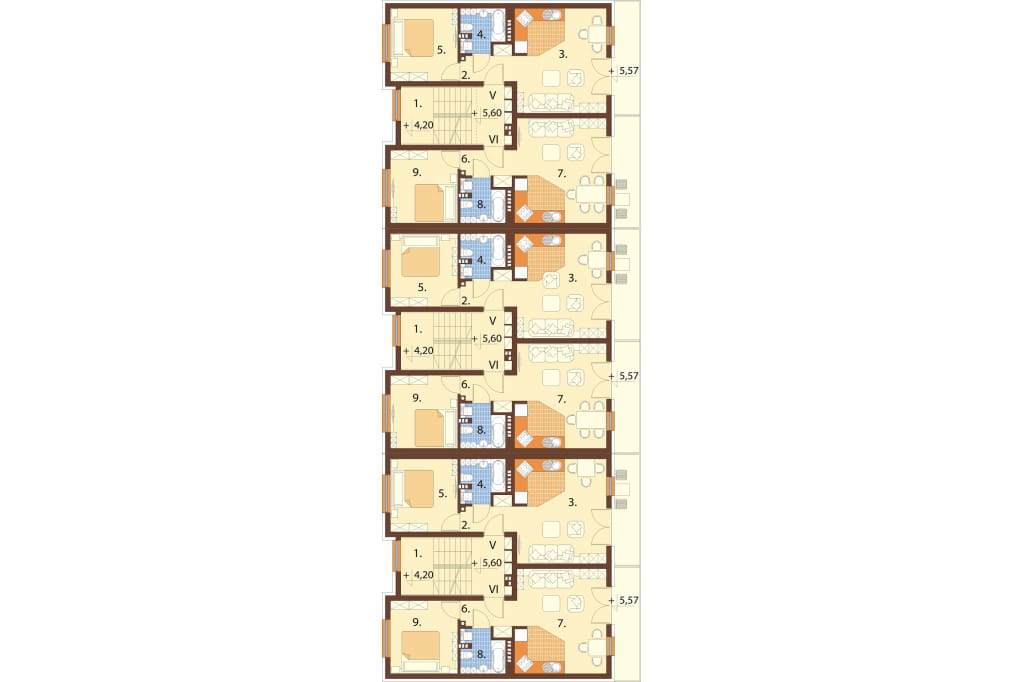

Rzut drugiego piętra
II Piętro: 276,60 m2
Segment "A": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2
Segment "B": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2
Segment "C": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

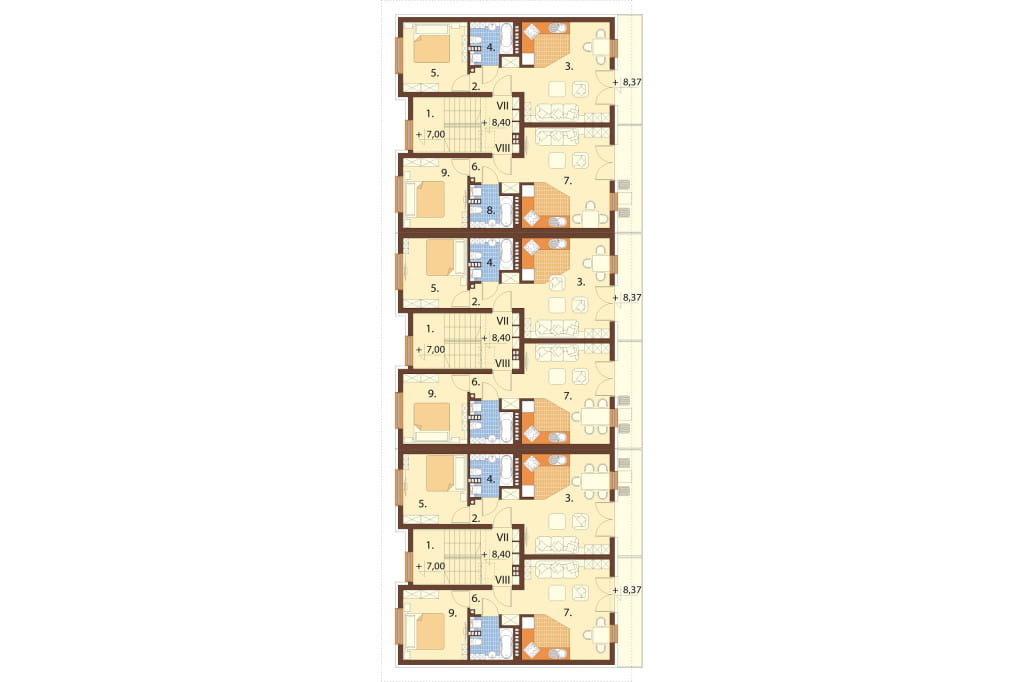

Rzut trzeciego piętra
III Piętro: 276,60 m2
Segment "A": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2
Segment "B": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2
Segment "C": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój 10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

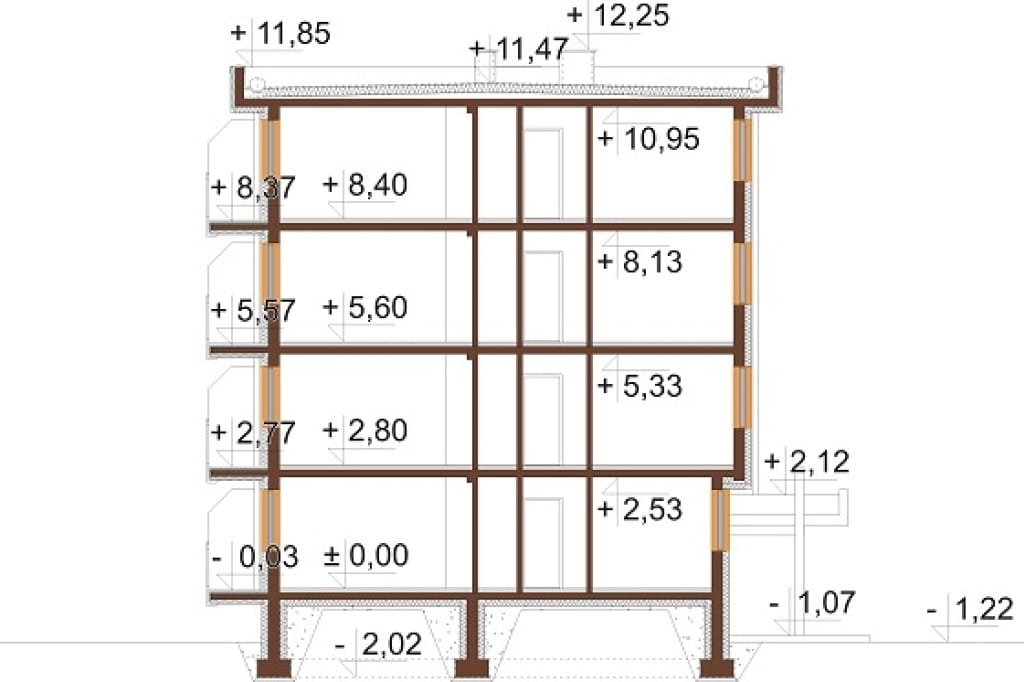

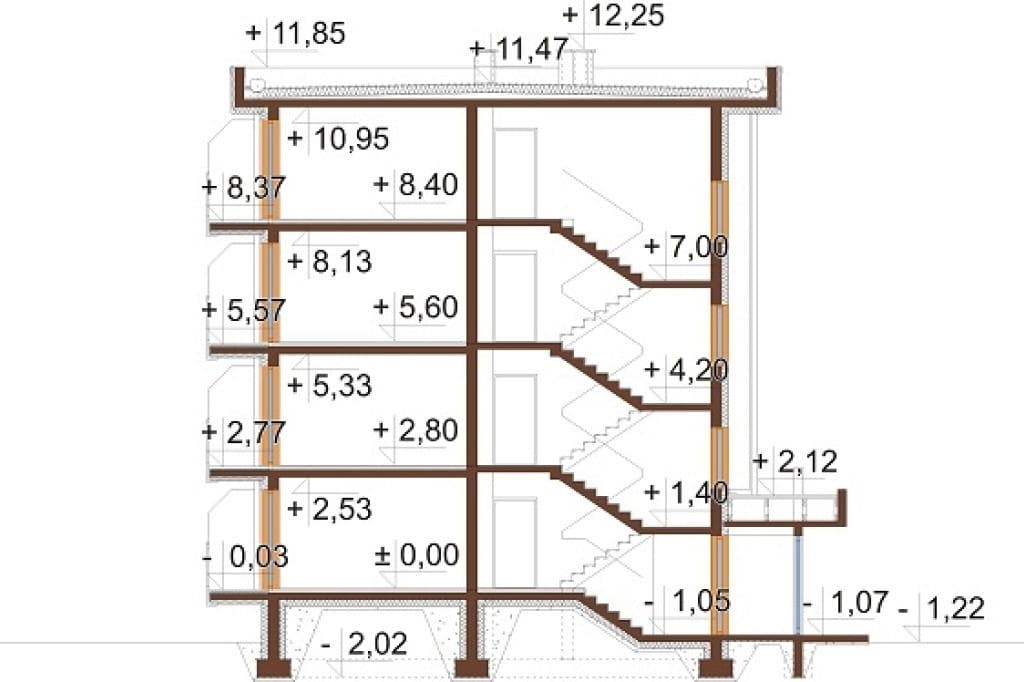

Przekrój

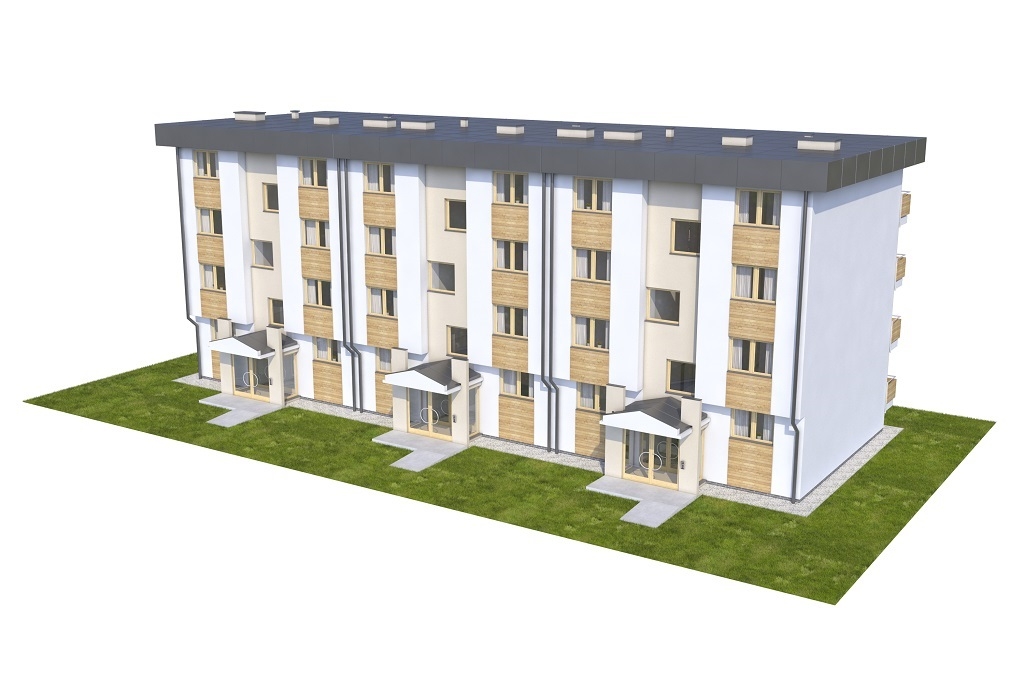

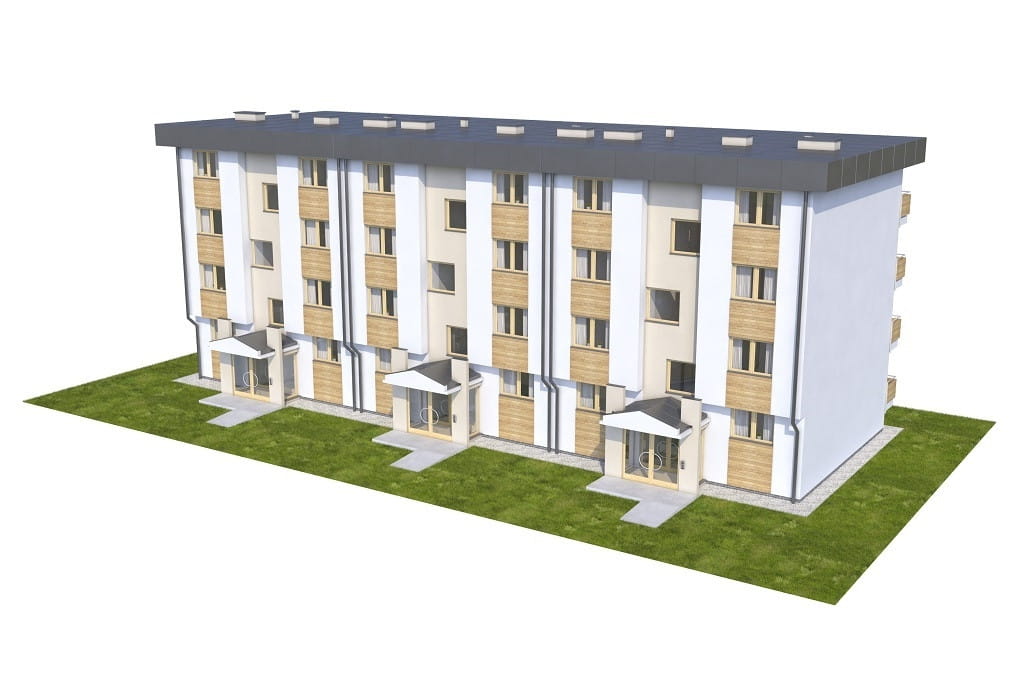

Model

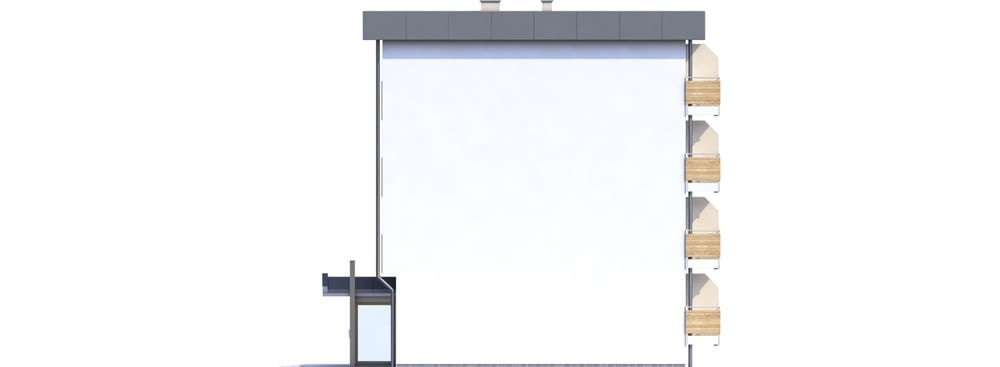

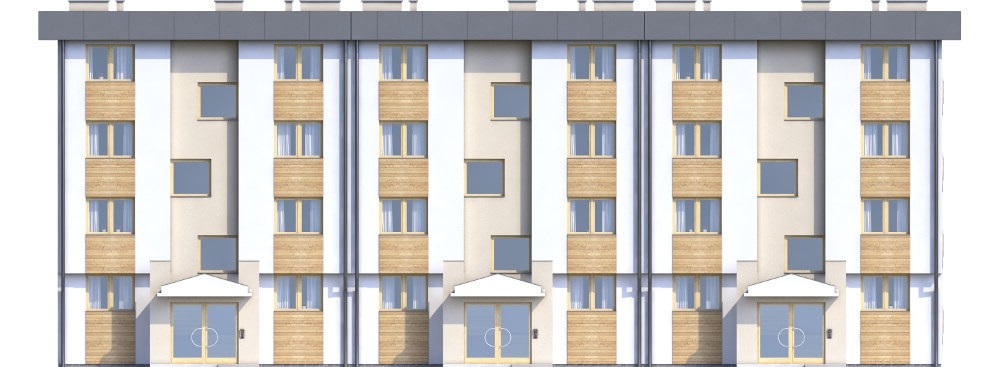

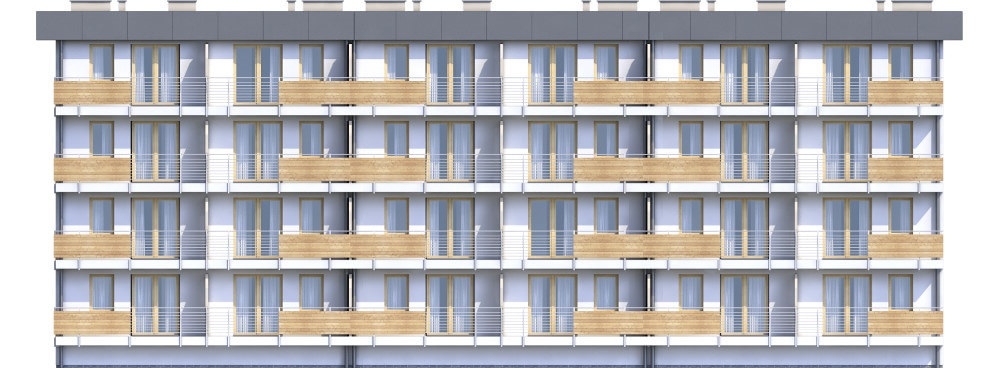

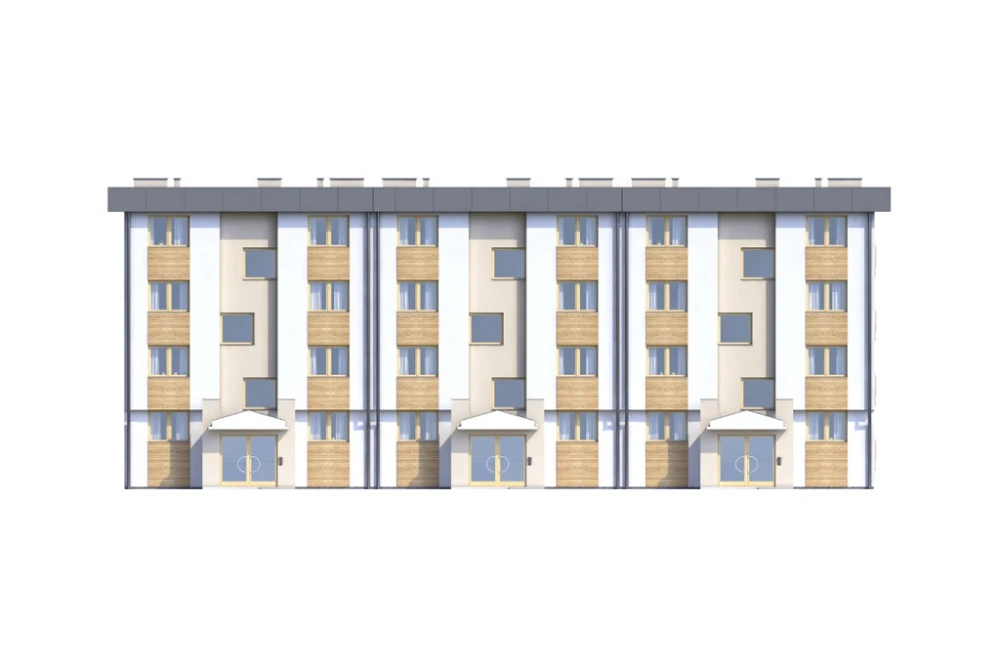

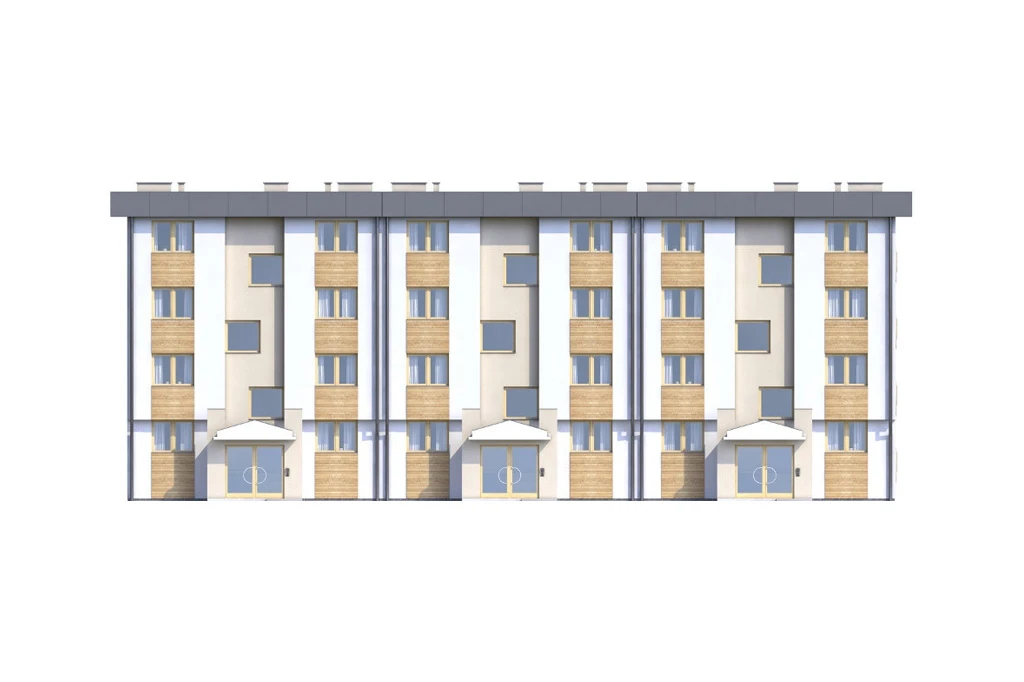

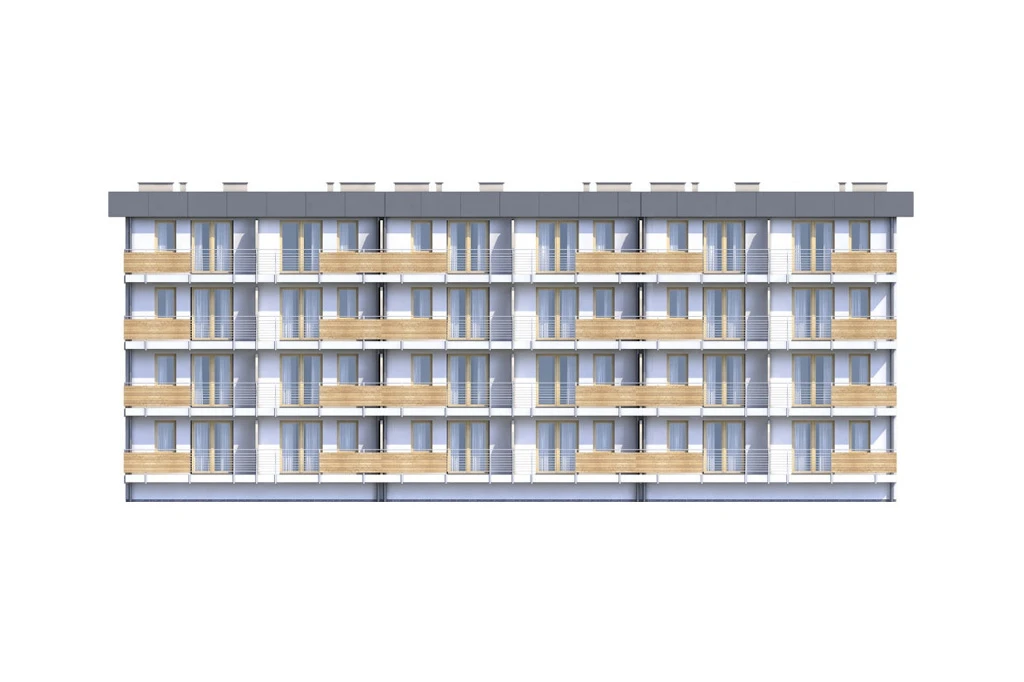

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne parteru: bloczki silka 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne pozostałych kondygnacji: bloczki z betonu komórkowego Ytong 24 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 1,4° - 1,7°
Ogrzewanie: piec gazowy dwufunkcyjny
Wentylacja: grawitacyjna
Pokrycie dachu: stropodach
Powierzchnia dachu: 397,53 m2
Program:
Parter: 3 wiatrołapy, 3 klatki schodowe, 3 lokale mieszkalne o pow. 37,89 m2, 3 lokale mieszkalne o pow. 37,80 m2
Piętro I: 3 klatki schodowe, 3 lokale mieszkalne o pow. 39,62 m2, 3 lokale mieszkalne o pow. 39,55 m2
Piętro II: 3 klatki schodowe, 3 lokale mieszkalne o pow. 39,62 m2, 3 lokale mieszkalne o pow. 39,55 m2
Piętro III: 3 klatki schodowe, 3 lokale mieszkalne o pow. 39,62 m2, 3 lokale mieszkalne o pow. 39,55 m2
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o.)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 300 - 500
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Długość działki/dłuższy bok (m) 30 - 40
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 939.60
- Powierzchnia użytkowa (m²) 1101.87
- Powierzchnia zabudowy (m²) 372.10
- Szerokość budynku/krótszy bok (m) 12.29
- Długość budynku/dłuższy bok (m) 32.53
- Wysokość budynku (m) 13.07
- Szerokość działki/krótszy bok (m) 20.29
- Długość działki/dłuższy bok (m) 38.53
- Kąt nachylenia dachu (°) 1.4 - 1.7
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
- Liczba sypialni na parterze 6-10
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 4916.55
- Liczba kondygnacji 4
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 57.21
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 111
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 21 - 30
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Projekty domów można również przeglądać analizując zestawienia rzutów parterów kliknij tutaj >>
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
