Projekt domu

Budynek wielorodzinny
Kod: DM-6590C
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 4 EGZ. PROJEKTU 10 700 PLN
18 000 PLN 		KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 939.60 m²



Model

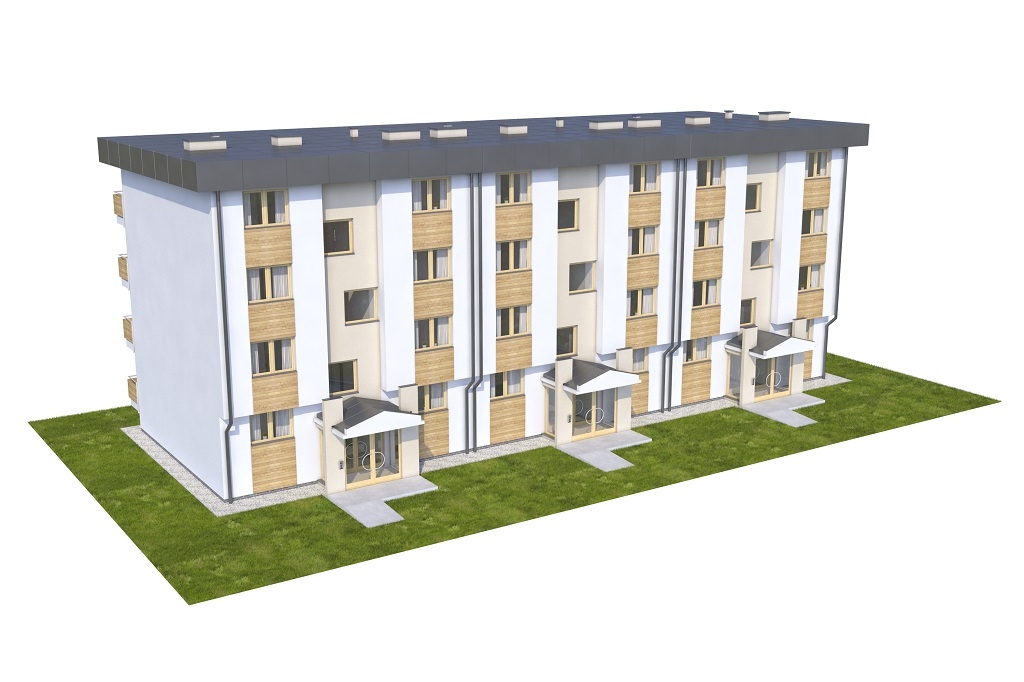

Projekt domu DM-6590C - model

Elewacje

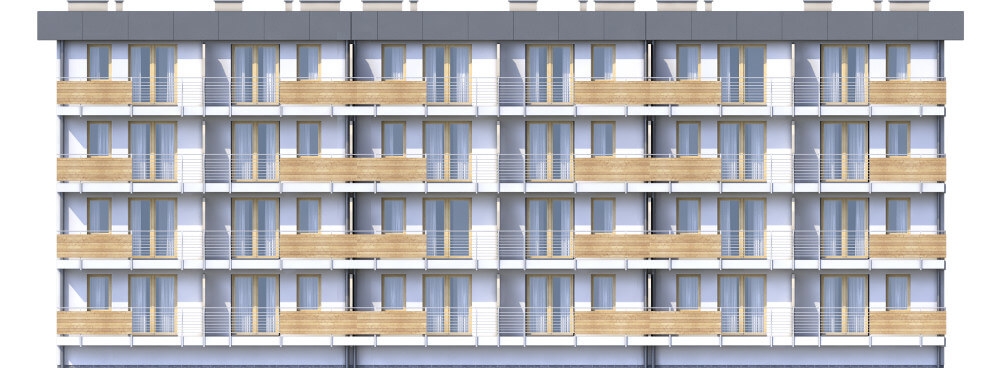

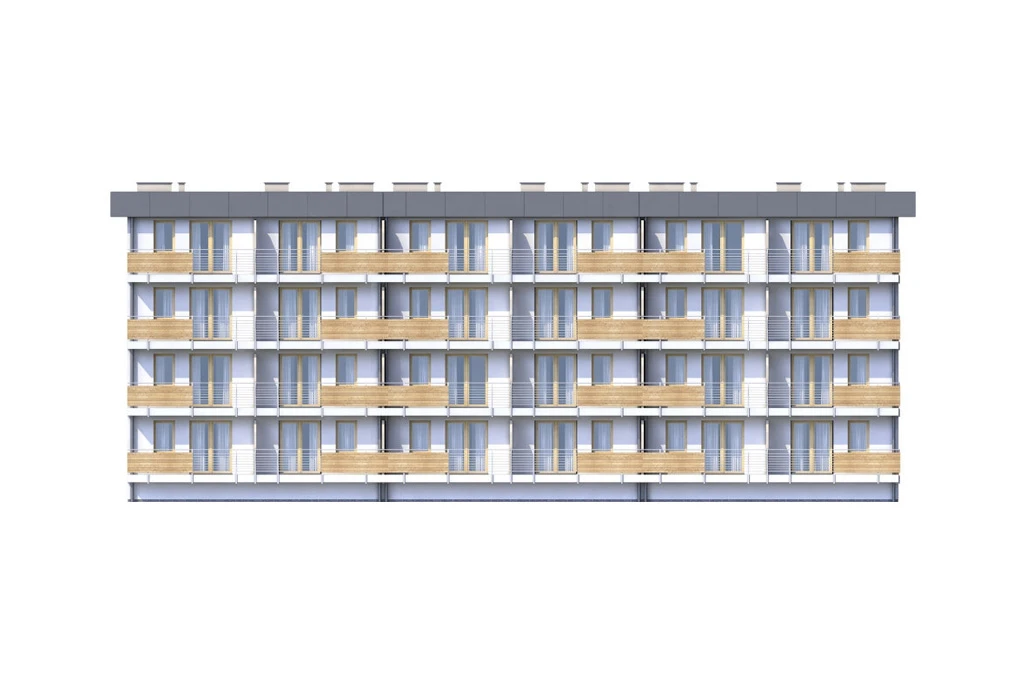

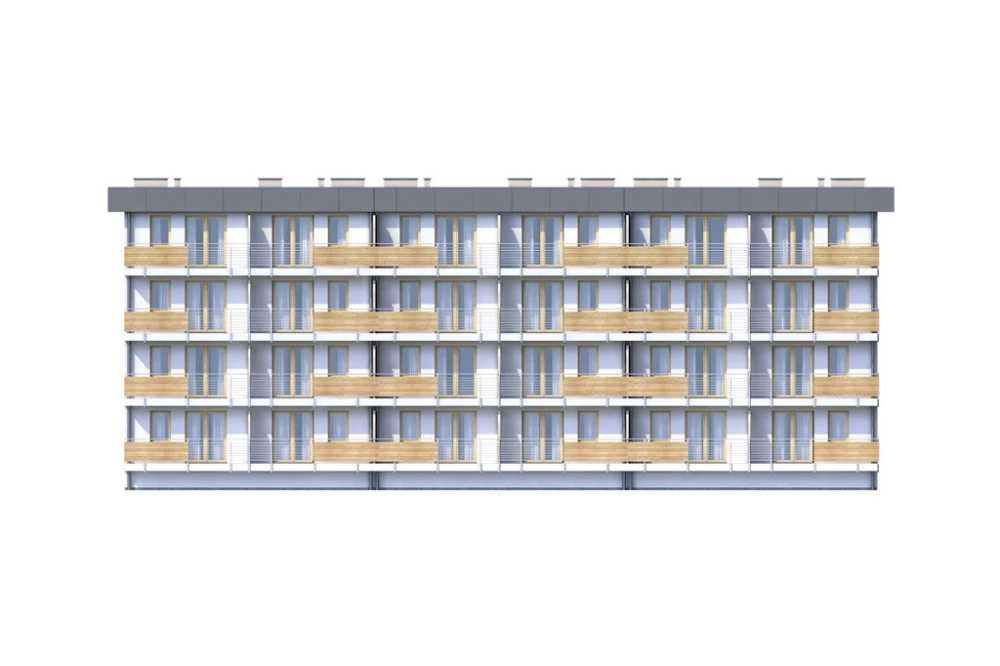

Projekt domu DM-6590C - elewacja
elewacja ogrodowa

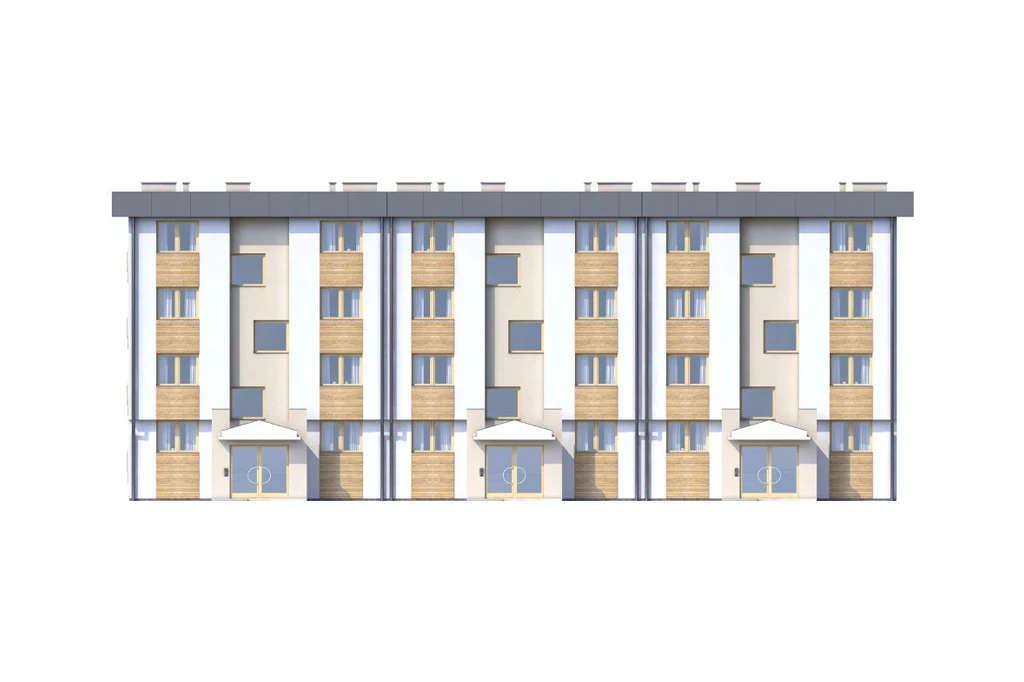

Projekt domu DM-6590C - elewacja
elewacja frontowa

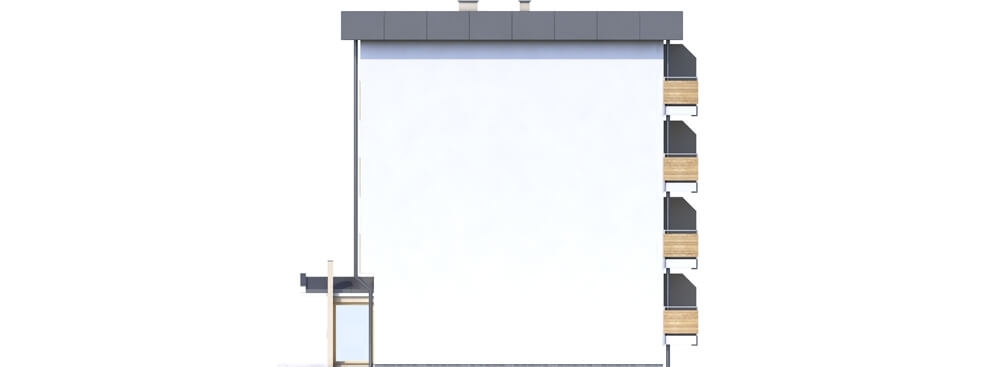

Projekt domu DM-6590C - elewacja
elewacja boczna
Projekt domu DM-6590C - elewacja
elewacja boczna

zobacz realizacje naszych projektów

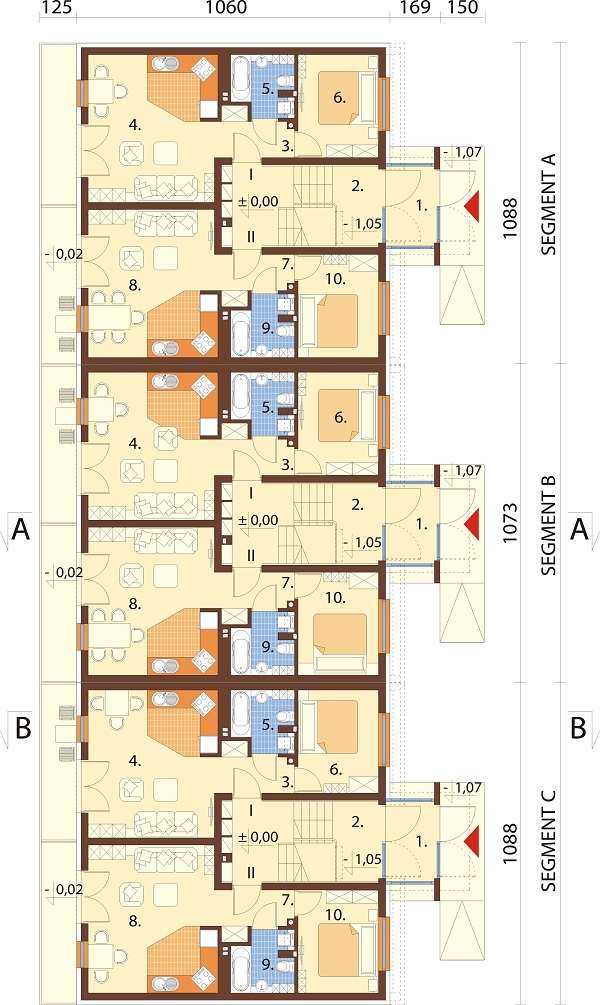

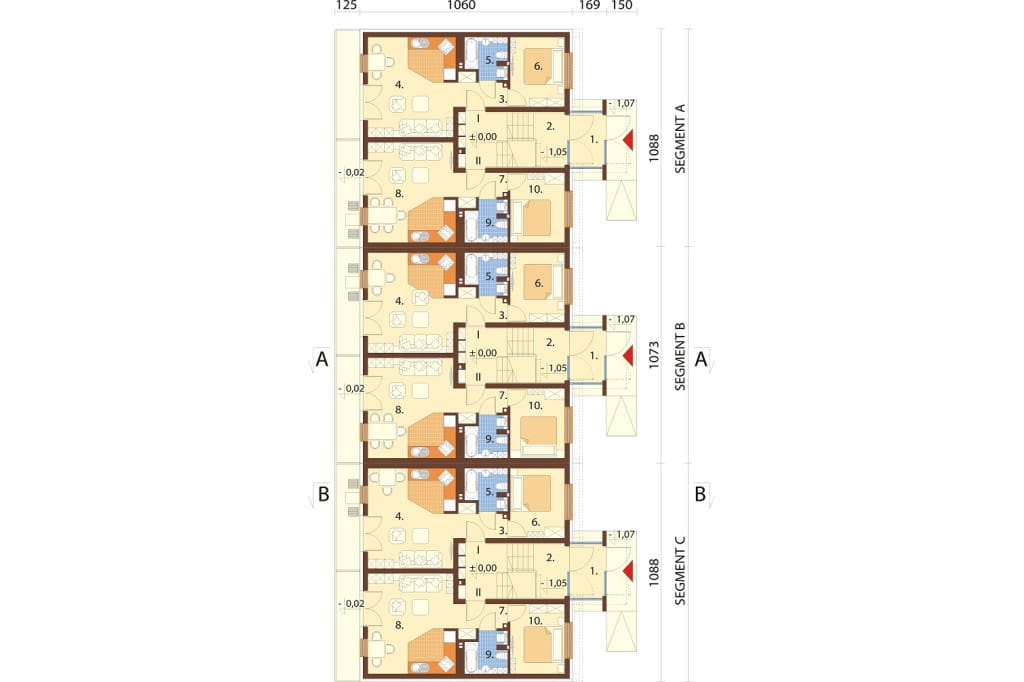

Rzut parteru



Projekt domu DM-6590C - rzut

RZUT PARTERU: 279,57 m2

SEGMENT "A": 93,19 m2
1. Wiatrołap 4,44 m2
2. Klatka schodowa 13,06 m2
3. Przedsionek 3,55 m2
4. Salon + aneks kuchenny 21,19 m2
5. Łazienka 3,92 m2
6. Pokój 9,23 m2
7. Przedsionek 3,55 m2
8. Salon + aneks kuchenny 21,15 m2
9. Łazienka 3,89 m2
10. Pokój 9,21 m2

SEGMENT "B": 93,19 m2
1. Wiatrołap 4,44 m2
2. Klatka schodowa 13,06 m2
3. Przedsionek 3,55 m2
4. Salon + aneks kuchenny 21,19 m2
5. Łazienka 3,92 m2
6. Pokój 9,23 m2
7. Przedsionek 3,55 m2
8. Salon + aneks kuchenny 21,15 m2
9. Łazienka 3,89 m2
10. Pokój 9,21 m2

SEGMENT "C": 93,19 m2
1. Wiatrołap 4,44 m2
2. Klatka schodowa 13,06 m2
3. Przedsionek 3,55 m2
4. Salon + aneks kuchenny 21,19 m2
5. Łazienka 3,92 m2
6. Pokój 9,23 m2
7. Przedsionek 3,55 m2
8. Salon + aneks kuchenny 21,15 m2
9. Łazienka 3,89 m2
10. Pokój 9,21 m2

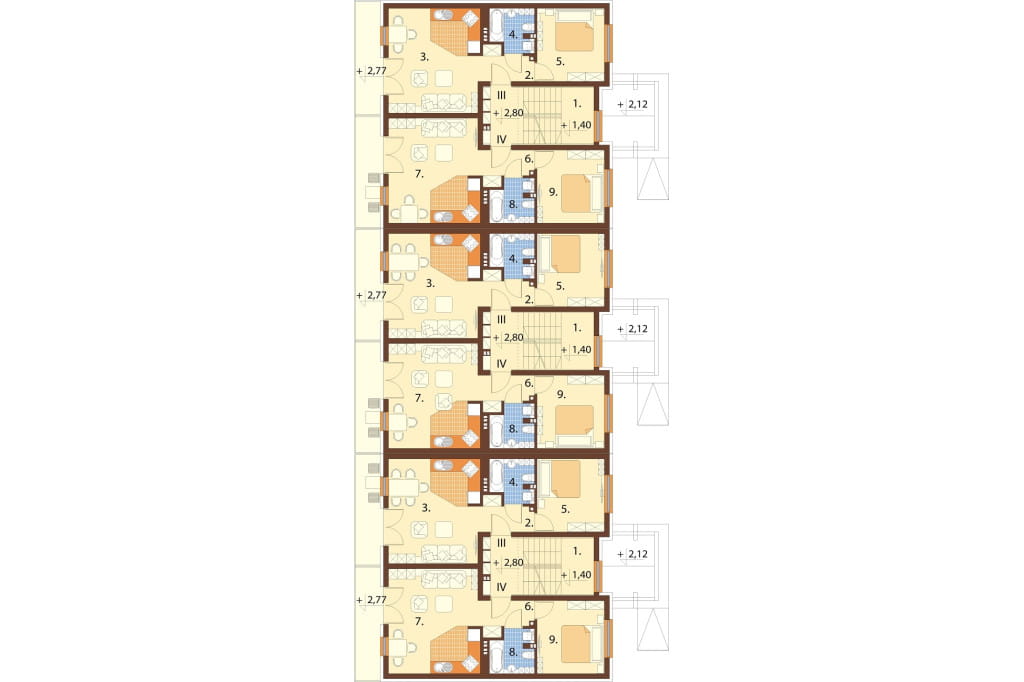

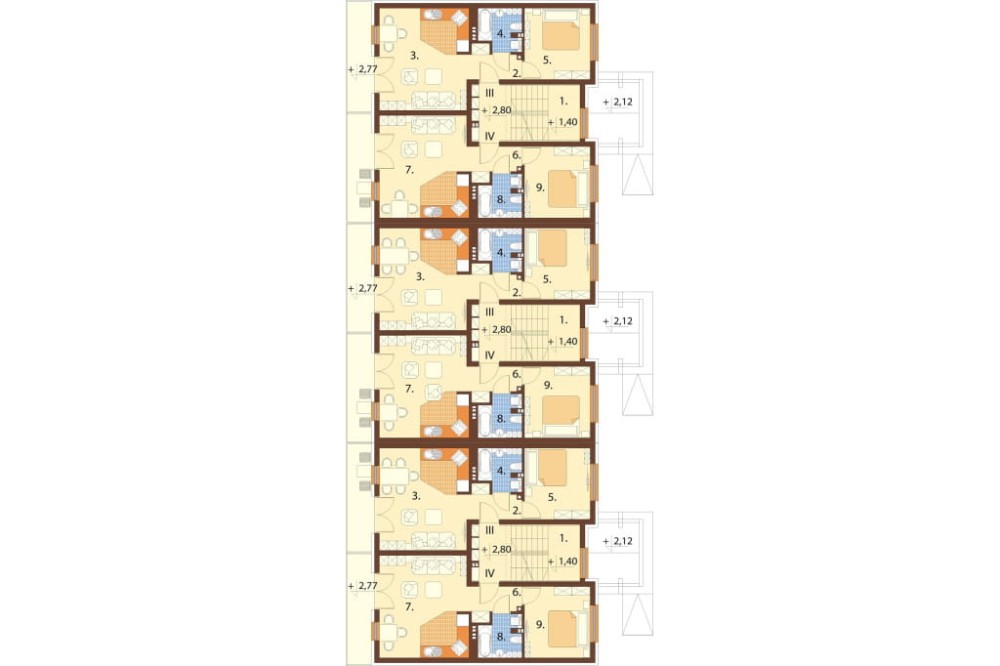

Rzut I piętra



Projekt domu DM-6590C - rzut

RZUT I PIĘTRA: 269,1 m2

SEGMENT "A": 89,70 m2
1. Klatka schodowa 10,53 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

SEGMENT "B": 89,70 m2
1. Klatka schodowa 10,53 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

SEGMENT "C": 89,70 m2
1. Klatka schodowa 10,53 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

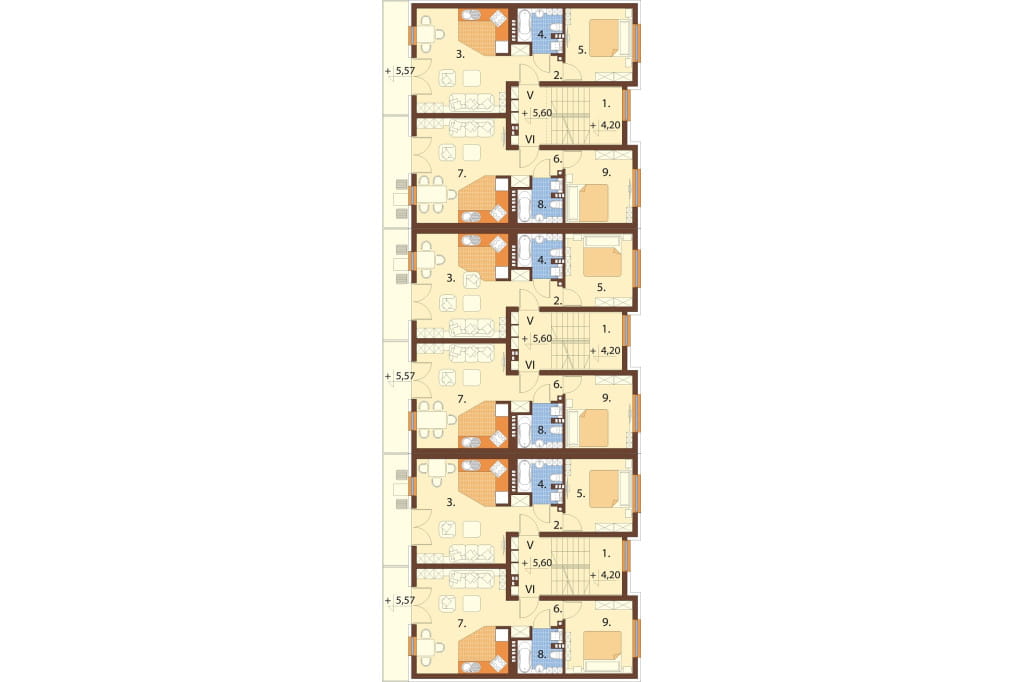

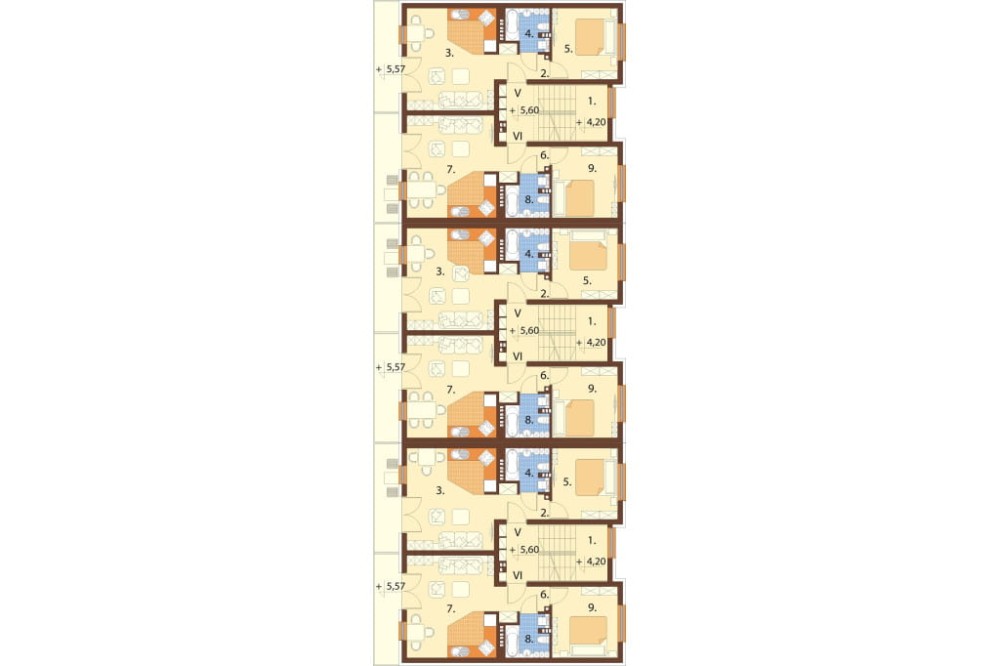

Rzut II piętra



Projekt domu DM-6590C - rzut

RZUT II PIĘTRA: 276,60 m2

SEGMENT "A": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

SEGMENT "B": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

SEGMENT "C": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

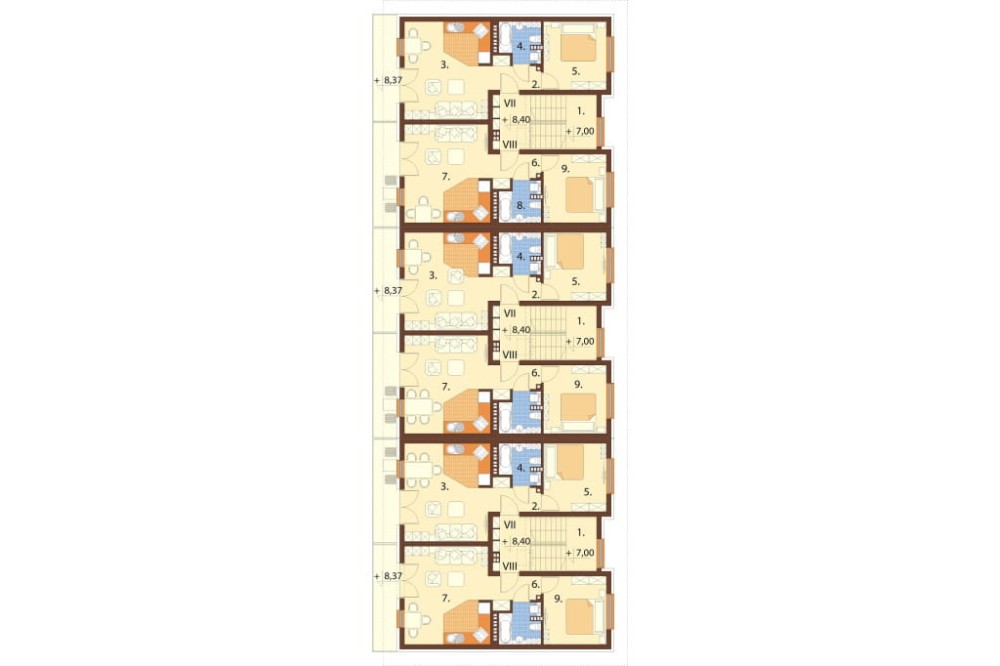

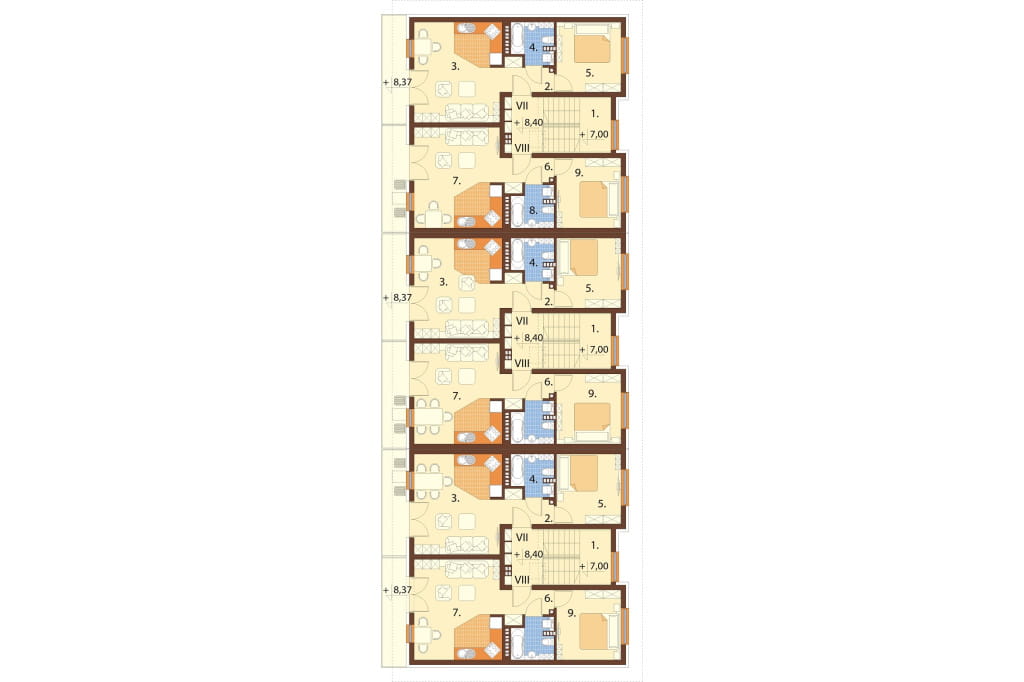

Rzut III piętra



Projekt domu DM-6590C - rzut

RZUT III PIĘTRA: 276,60 m2

SEGMENT "A": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

SEGMENT "B": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

SEGMENT "C": 92,20 m2
1. Klatka schodowa 13,03 m2
2. Przedsionek 3,55 m2
3. Salon + aneks kuchenny 21,19 m2
4. Łazienka 3,92 m2
5. Pokój  10,96 m2
6. Przedsionek 3,55 m2
7. Salon + aneks kuchenny 21,15 m2
8. Łazienka 3,89 m2
9. Pokój 10,96 m2

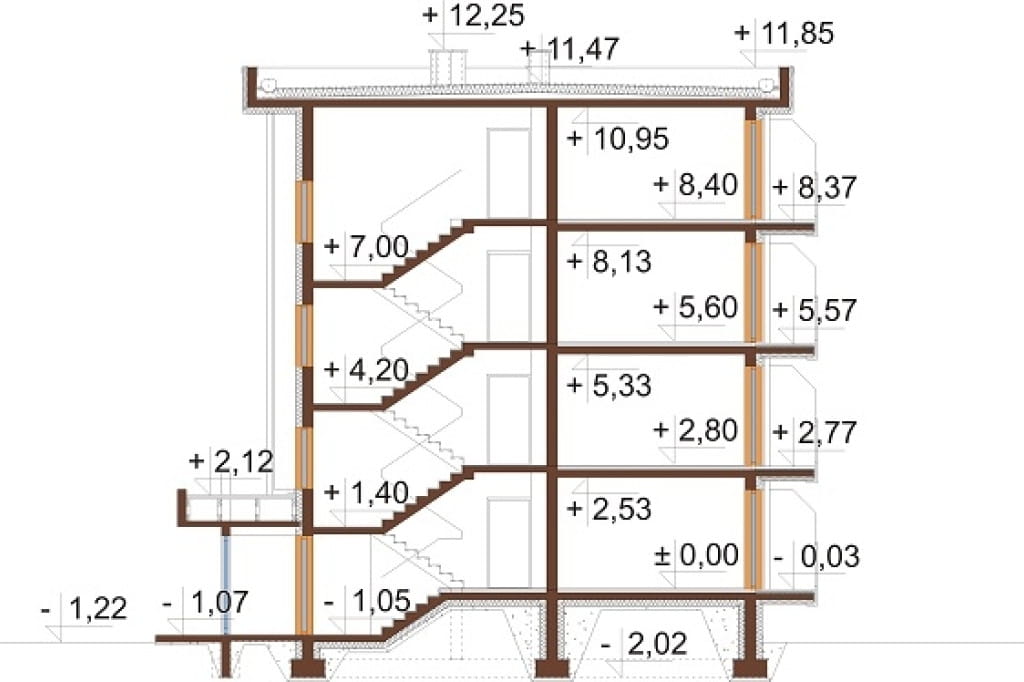

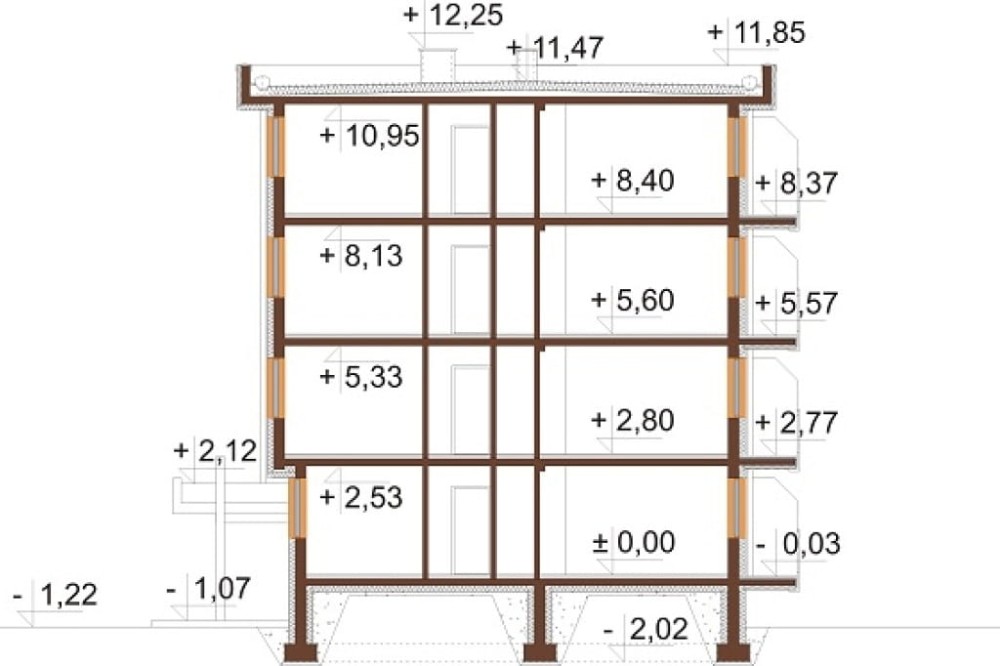

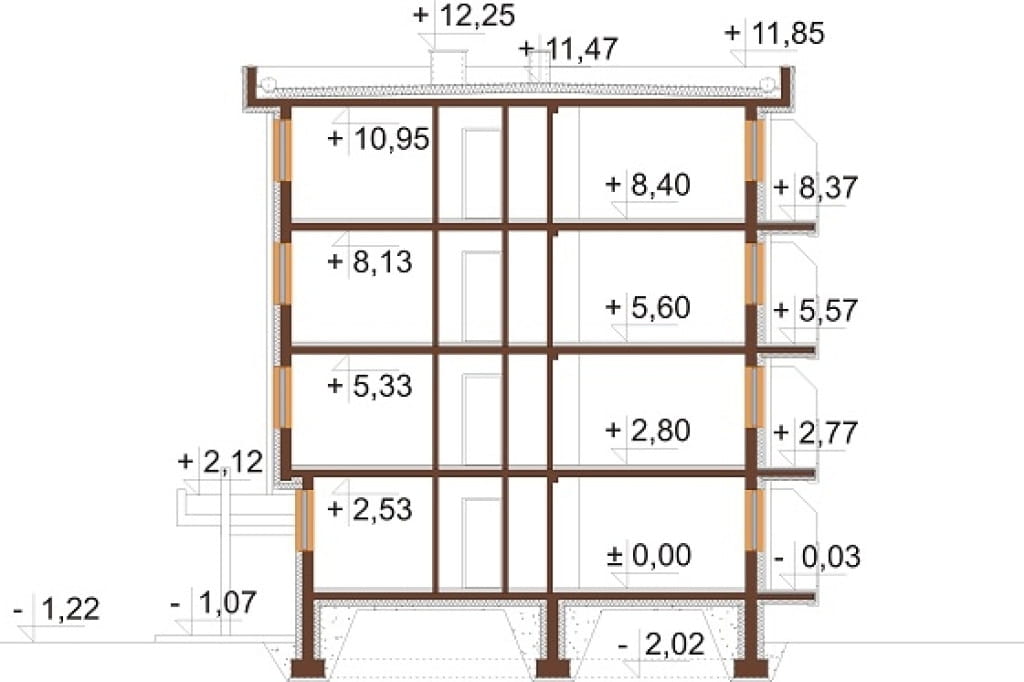

Przekrój



Projekt domu DM-6590C - przekrój Projekt domu DM-6590C - przekrój





Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku wielorodzinnego DM-6590C
Budynek 4 kondygnacyjny. Posiada, parter i 3 piętra. W obiekcie zaprojektowano 24 lokale mieszkalne.

Technologia: tradycyjna
Ściany zewnętrzne parteru: bloczki silka 24 cm, styropian 15 cm, tynk zewnętrzny
Ściany zewnętrzne pozostałych kondygnacji: bloczki z betonu komórkowego Ytong 24 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2,5% - 3%
Ogrzewanie: piec gazowy dwufunkcyjny
Wentylacja: grawitacyjna
Pokrycie dachu: stropodach
Powierzchnia dach: 397,53 m2
Program:
Parter: 3 wiatrołapy, 3 klatki schodowe, 3 lokale mieszkalne o pow. 37,89 m2, 3 lokale mieszkalne o pow. 37,80 m2
Piętro I: 3 klatki schodowe, 3 lokale mieszkalne o pow. 39,62 m2, 3 lokale mieszkalne o pow. 39,55 m2
Piętro II: 3 klatki schodowe, 3 lokale mieszkalne o pow. 39,62 m2, 3 lokale mieszkalne o pow. 39,55 m2
Piętro III: 3 klatki schodowe, 3 lokale mieszkalne o pow. 39,62 m2, 3 lokale mieszkalne o pow. 39,55 m2

 Powierzchnia zabudowy: 372.10 m²
Powierzchnia użytkowa: 1101.87 m²
Kubatura: 4916.55 m³
Szerokość działki: 20.29 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 4
Liczba pomieszczeń: 111
Kąt nachylenia dachu: 2,5%-3%
Ilość pokoi: 22
Pokój na parterze: Tak
Wysokość budynku: 13,07 m
Rodzaj ogrzewania: kocioł gazowy
Wskaźnik energii pierwotnej: 57,21 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz,  c.o.)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: komercyjne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 4 EGZ. PROJEKTU 10 700 PLN 18 000 PLN KUP
PROJEKT

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
