Projekt domu BUDYNEK WIELORODZINNY Kod: L-6710
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

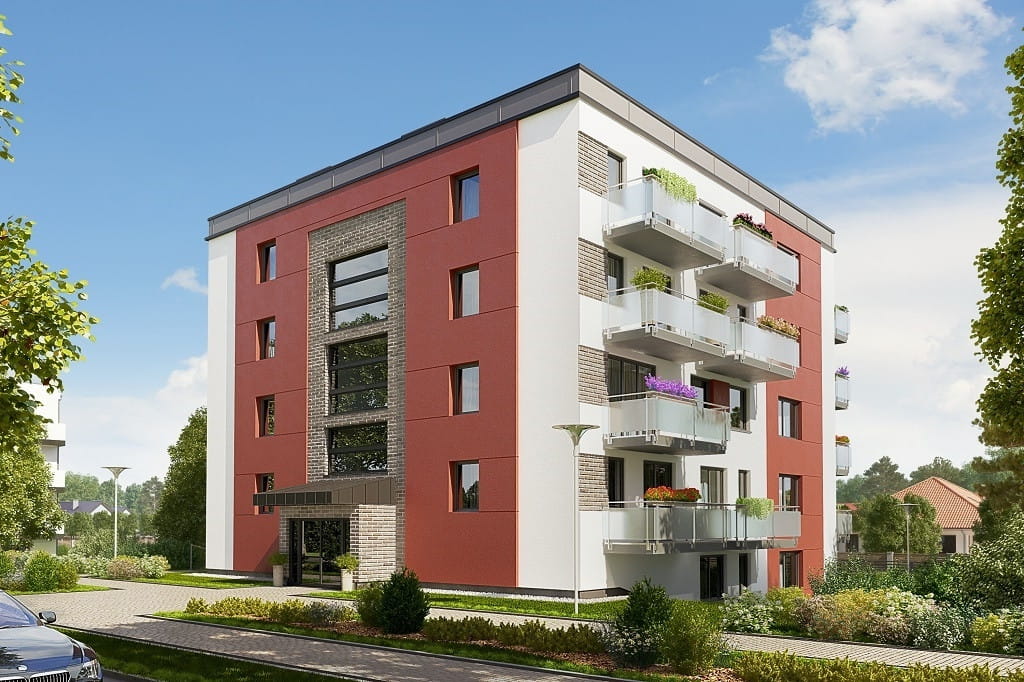

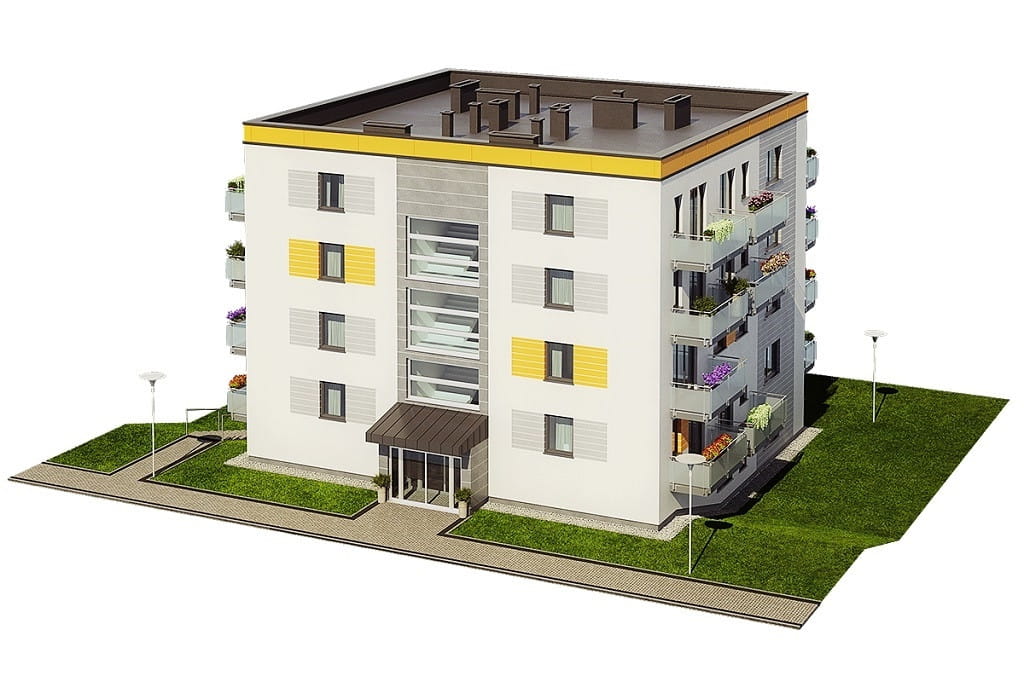

Model
Elewacje

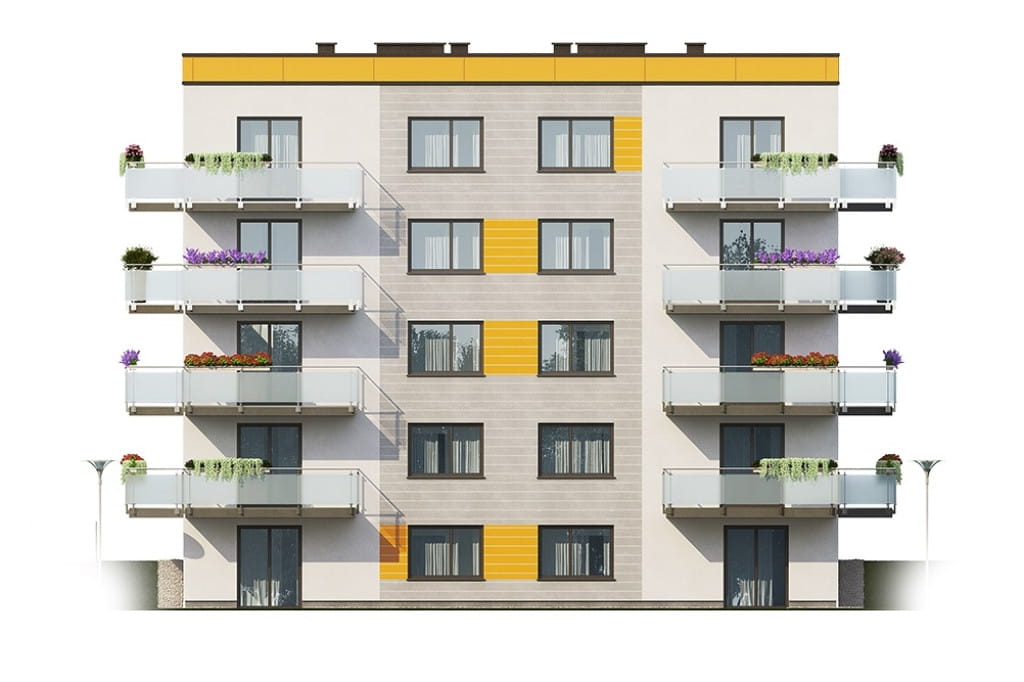

elewacja ogrodowa

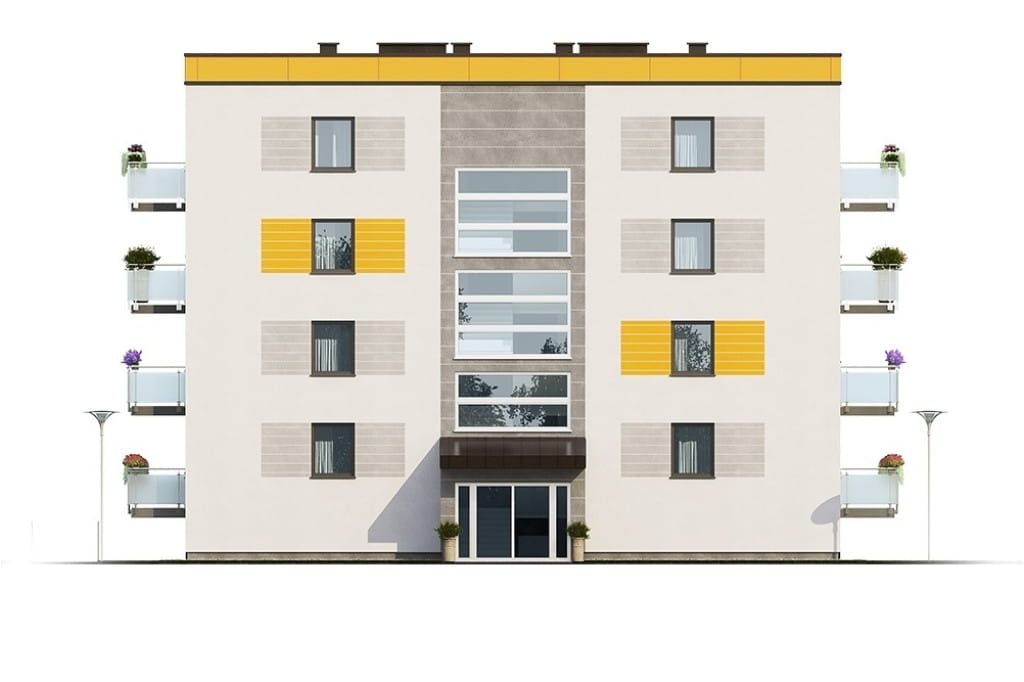

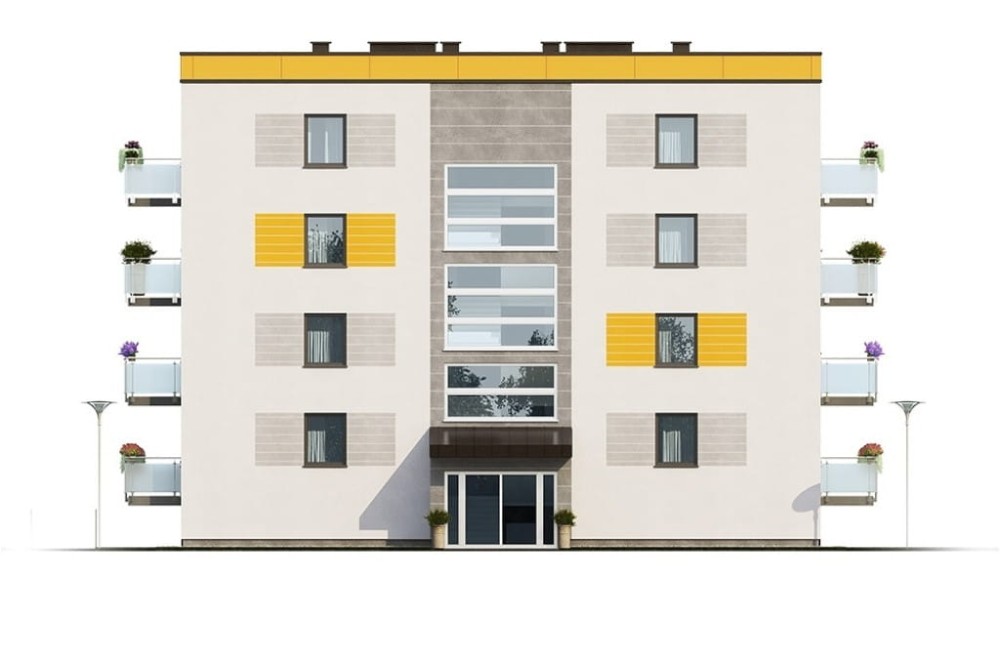

elewacja frontowa

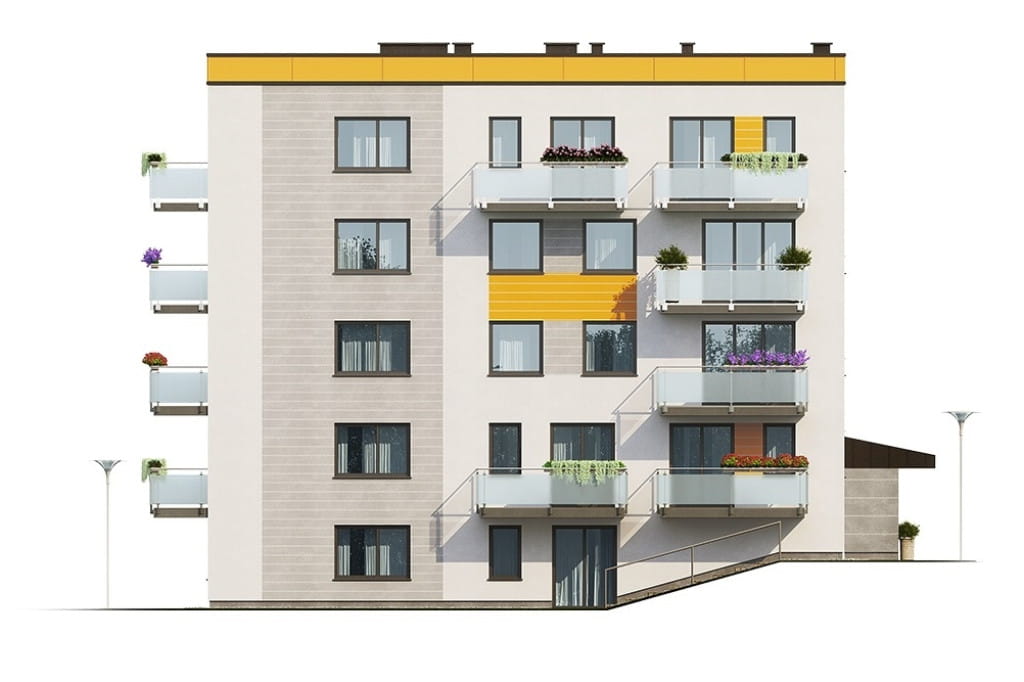

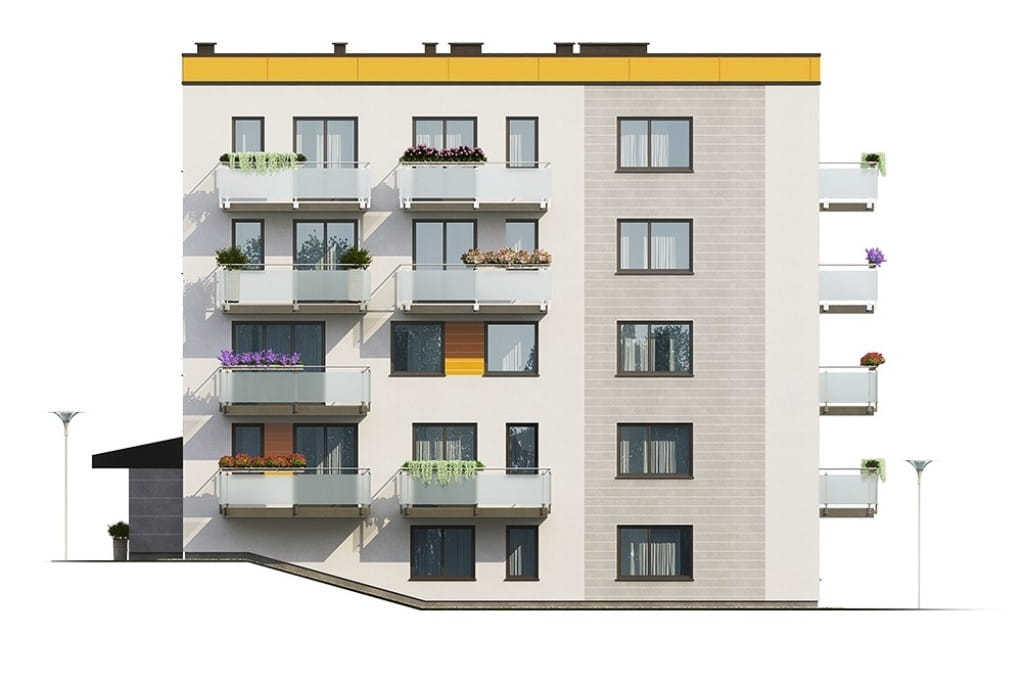

elewacja boczna
elewacja boczna

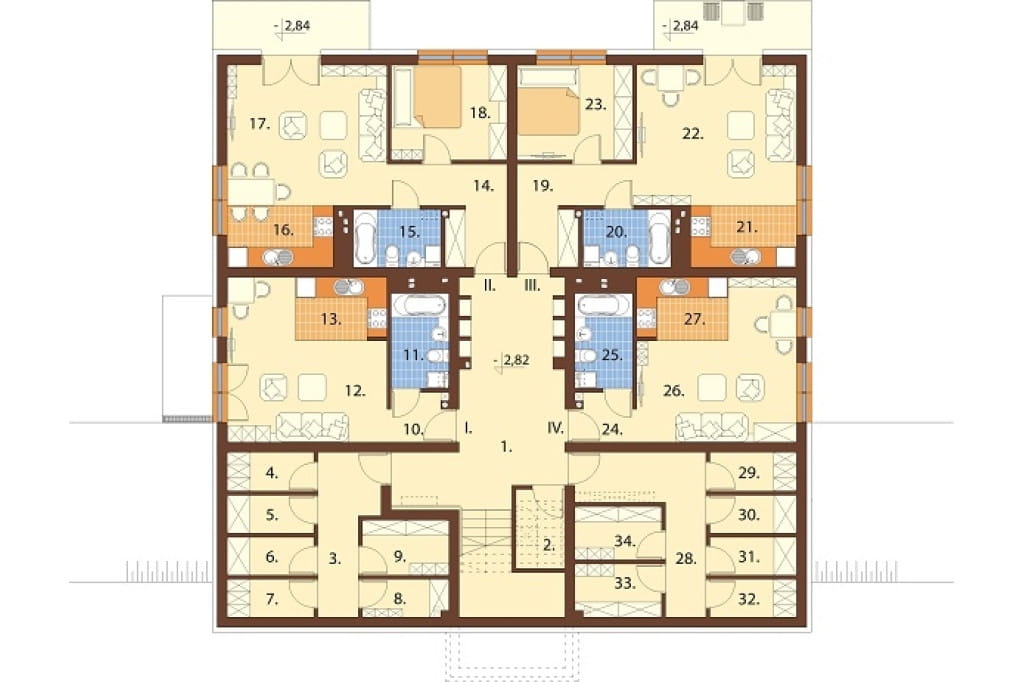

Rzut piwnicy

PIWNICA: 239,92 / 241,66 m2

1. Korytarz + kl.schodowa 25,78 m2
2. Pom. techniczne 1,65 / 3,39 m2
3. Korytarz 7,14 m2
4. Komórka lokatorska 2,93 m2
5. Komórka lokatorska 2,86 m2
6. Komórka lokatorska 2,86 m2
7. Komórka lokatorska 2,86 m2
8. Komórka lokatorska 2,81 m2
9. Komórka lokatorska 4,20 m2

Mieszkanie I: 30,76 m2
10. Hall 2,44 m2
11. Łazienka 4,85 m2
12. Salon 18,48 m2
13. Aneks kuchenny 4,99 m2

Mieszkanie II: 47,92 m2
14. Hall 7,62 m2
15. Łazienka 4,48 m2
16. Aneks kuchenny 5,84 m2
17. Salon 20,16 m2
18. Pokój 9,82 m2

Mieszkanie III: 47,92 m2
19. Hall 7,62 m2
20. Łazienka 4,48 m2
21. Aneks kuchenny 5,84 m2
22. Salon 20,16 m2
23. Pokój 9,82 m2

Mieszkanie IV: 30,76 m2
24. Hall 2,44 m2
25. Łazienka 4,85 m2
26. Salon 18,48 m2
27. Aneks kuchenny 4,99 m2



28. Korytarz 9,89 m2
29. Komórka lokatorska 2,93 m2
30. Komórka lokatorska 2,86 m2
31. Komórka lokatorska 2,86 m2
32. Komórka lokatorska 2,86 m2
33. Komórka lokatorska 4,01 m2
34. Komórka lokatorska 4,06 m2

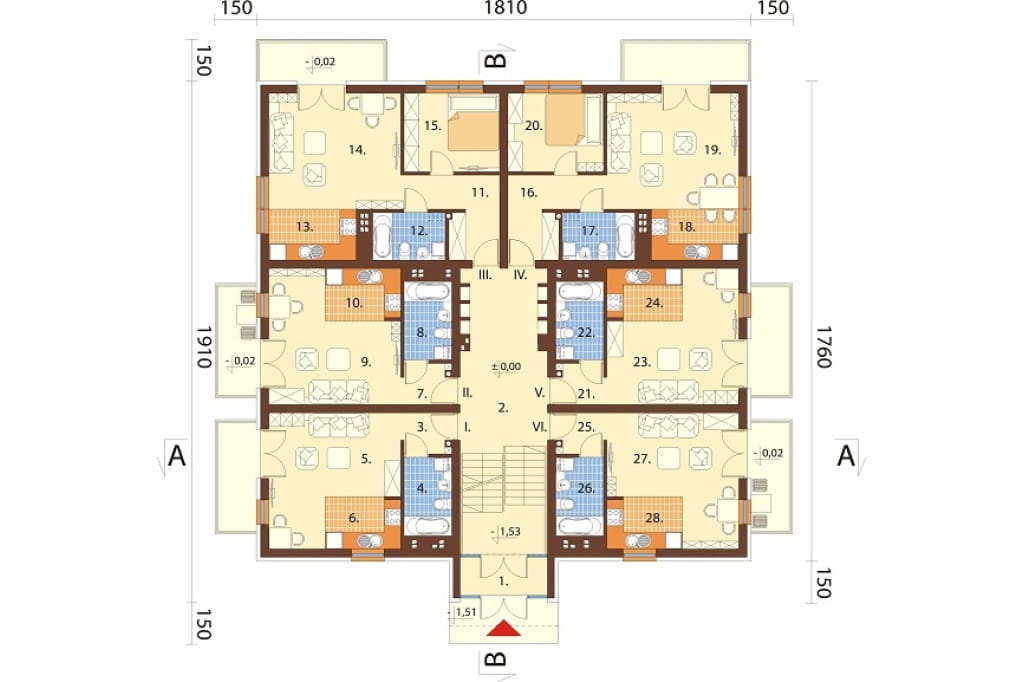

Rzut parteru

PARTER: 254,42 m2

1. Wiatrołap 4,29
2. Korytarz + kl.schodowa 31,25 m2

Mieszkanie I: 30,76 m2
3. Hall 2,44 m2
4. Łazienka 4,85 m2
5. Salon 18,48 m2
6. Aneks kuchenny 4,99 m2

Mieszkanie II: 30,76 m2
7. Hall 2,44 m2
8. Łazienka 4,85 m2
9. Salon 18,48 m2
10. Aneks kuchenny 4,99 m2

Mieszkanie III: 47,92 m2
11. Hall 7,62 m2
12. Łazienka 4,48 m2
13. Aneks kuchenny 5,84 m2
14. Salon 20,16 m2
15. Pokój 9,82 m2

Mieszkanie IV: 47,92 m2
16. Hall 7,62 m2
17. Łazienka 4,48 m2
18. Aneks kuchenny 5,84 m2
19. Salon 20,16 m2
20. Pokój 9,82 m2

Mieszkanie V: 30,76 m2
21. Hall 2,44 m2
22. Łazienka 4,85 m2
23. Salon 18,48 m2
24. Aneks kuchenny 4,99 m2

Mieszkanie VI: 30,76 m2
25. Hall 2,44 m2
26. Łazienka 4,85 m2
27. Salon 18,48 m2
28. Aneks kuchenny 4,99 m2

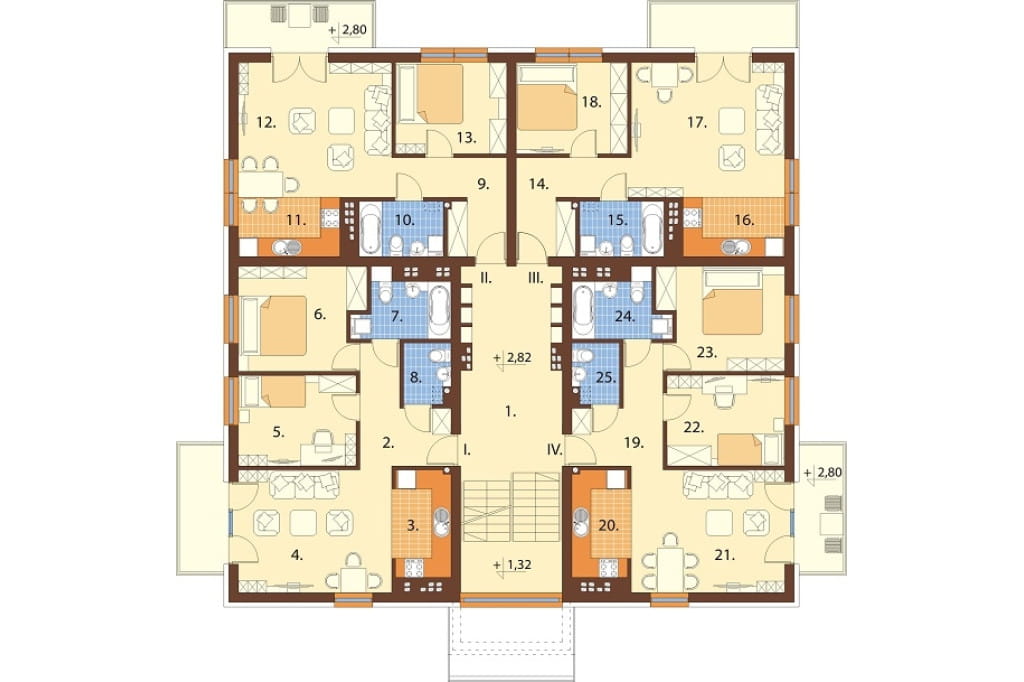

Rzut I piętra

I PIĘTRO: 249,82 m2

1. Korytarz + kl.schodowa 30,34 m2

Mieszkanie I: 61,82 m2
2. Hall 7,53 m2
3. Aneks kuchenny 5,99 m2
4. Salon 18,33 m2
5. Pokój 10,34 m2
6. Pokój 12,14 m2
7. Łazienka 4,86 m2
8. WC 2,63 m2

Mieszkanie II: 47,92
9. Hall 7,62 m2
10. Łazienka 4,48 m2
11. Aneks kuchenny 5,84 m2
12. Salon 20,16 m2
13. Pokój 9,82 m2

Mieszkanie III: 47,92 m2
14. Hall 7,62 m2
15. Łazienka 4,48 m2
16. Aneks kuchenny 5,84 m2
17. Salon 20,16 m2
18. Pokój 9,82 m2

Mieszkanie IV: 61,82 m2
19. Hall 7,53 m2
20. Aneks kuchenny 5,99 m2
21. Salon 18,33 m2
22. Pokój 10,34 m2
23. Pokój 12,14 m2
24. Łazienka 4,86 m2
25. WC 2,63 m2

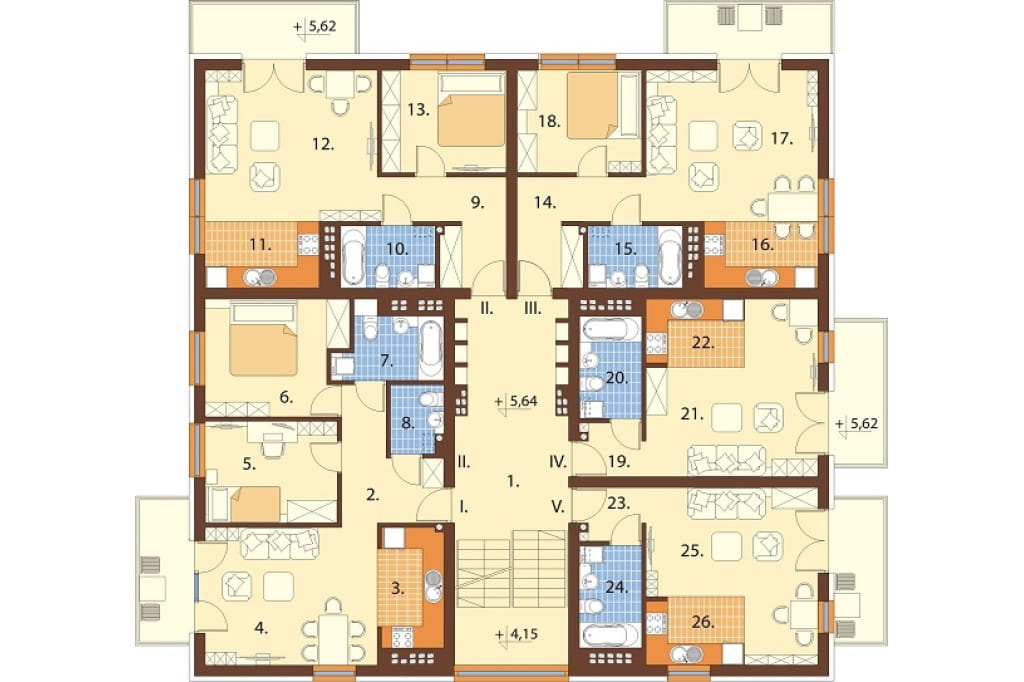

Rzut II piętra

II PIĘTRO: 249,52 m2

1. Korytarz + kl.schodowa 30,34 m2

Mieszkanie I: 61,82 m2
2. Hall 7,53 m2
3. Aneks kuchenny 5,99 m2
4. Salon 18,33 m2
5. Pokój 10,34 m2
6. Pokój 12,14 m2
7. Łazienka 4,86 m2
8. WC 2,63 m2

Mieszkanie II: 47,92 m2
9. Hall 7,62 m2
10. Łazienka 4,48 m2
11. Aneks kuchenny 5,84 m2
12. Salon 20,16 m2
13. Pokój 9,82 m2

Mieszkanie III: 47,92 m2
14. Hall 7,62 m2
15. Łazienka 4,48 m2
16. Aneks kuchenny 5,84 m2
17. Salon 20,16 m2
18. Pokój 9,82 m2

Mieszkanie IV: 30,76 m2
19. Hall 2,44 m2
20. Łazienka 4,85 m2
21. Salon 18,48 m2
22. Aneks kuchenny 4,99 m2

Mieszkanie V: 30,76 m2
23. Hall 2,44 m2
24. Łazienka 4,85 m2
25. Salon 18,48 m2
26. Aneks kuchenny 4,99 m2

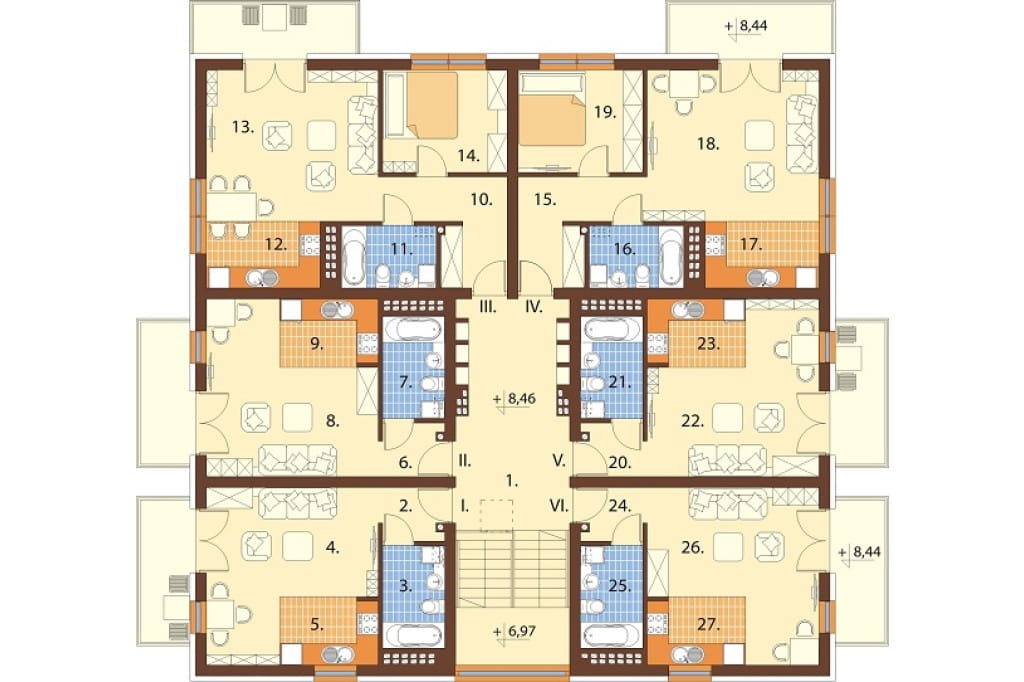

Rzut III piętra

III PIĘTRO: 245,78 m2

1. Korytarz + kl.schodowa 26,90 m2

Mieszkanie I: 30,76 m2
2. Hall 2,44 m2
3. Łazienka 4,85 m2
4. Salon 18,48 m2
5. Aneks kuchenny 4,99 m2

Mieszkanie II: 30,76 m2
6. Hall 2,44 m2
7. Łazienka 4,85 m2
8. Salon 18,48 m2
9. Aneks kuchenny 4,99 m2

Mieszkanie III: 47,92 m2
10. Hall 7,62 m2
11. Łazienka 4,48 m2
12. Aneks kuchenny 5,84 m2
13. Salon 20,16 m2
14. Pokój 9,82 m2

Mieszkanie IV: 47,92 m2
15. Hall 7,62 m2
16. Łazienka 4,48 m2
17. Aneks kuchenny 5,84 m2
18. Salon 20,16 m2
19. Pokój 9,82 m2

Mieszkanie V: 30,76 m2
20. Hall 2,44 m2
21. Łazienka 4,85 m2
22. Salon 18,48 m2
23. Aneks kuchenny 4,99 m2

Mieszkanie VI: 30,76 m2
24. Hall 2,44 m2
25. Łazienka 4,85 m2
26. Salon 18,48 m2
27. Aneks kuchenny 4,99 m2

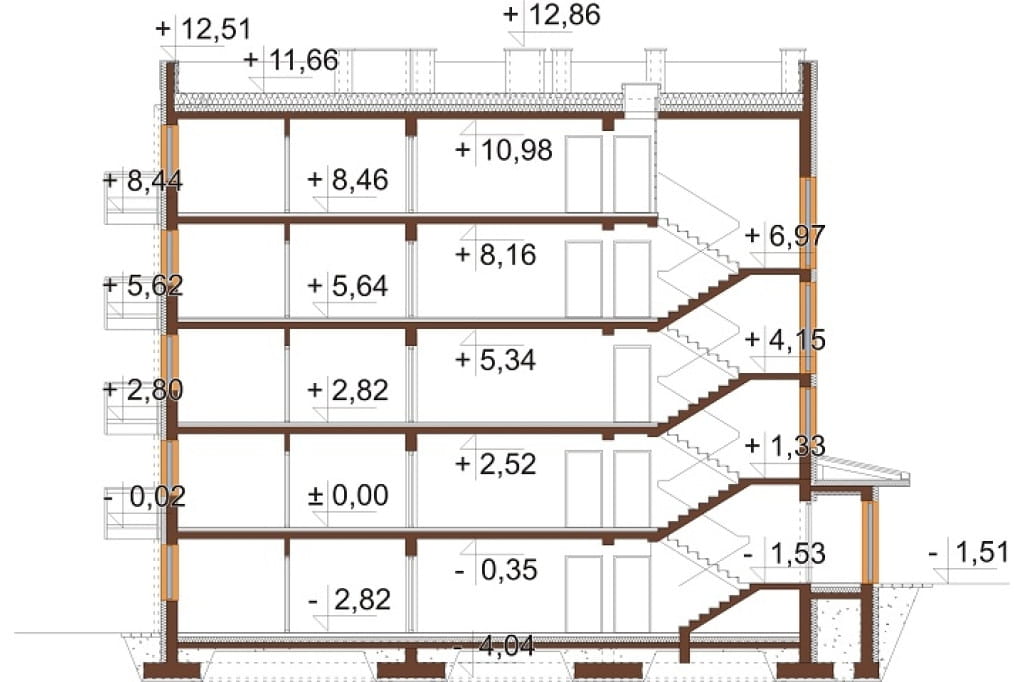

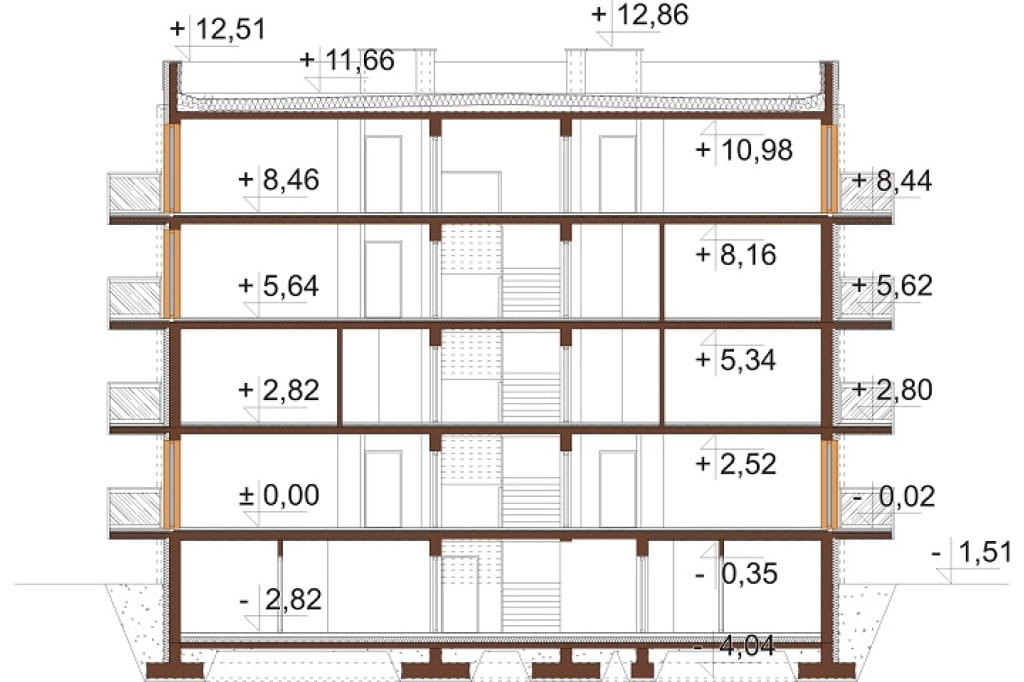

Przekrój





Projekt budynku wielorodzinnego L-6710
Budynek 5 kondygnacyjny. Posiada, częściowe podpiwniczenie z 12 komórkami lokatorskimi, parter i 3 piętra. W obiekcie zaprojektowano 25 lokali mieszkalnych.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30 cm, styropian 15 cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 2% - 4,9%
Ogrzewanie: piec gazowy dwufunkcyjny
Wentylacja: grawitacyjna
Pokrycie dachu: stropodach
Powierzchnia dach: 307,94 m2
Program:
Piwnica:
korytarz, pomieszczenie techniczne, klatka schodowa, 12 komórek lokatorskich, 2 lokale mieszkalne o pow. 30,76 m2, 2 lokale mieszkalne o pow. 47,92 m2.
Parter: wiatrołap, korytarz + klatka schodowa, 4 lokale mieszkalne o pow. 30,76 m2, 2 lokale mieszkalne o pow. 47,92 m2.
Piętro I: korytarz + klatka schodowa, 2 lokale mieszkalne o pow. 61,82 m2, 2 lokale mieszkalne o pow. 47,92 m2.
Piętro II: korytarz + klatka schodowa, 1 lokal mieszkalny o pow. 61,82 m2, 2 lokale mieszkalne o pow. 47,92 m2, 2 lokale mieszkalne o pow. 30,76 m2.
Piętro III: korytarz + klatka schodowa, 4 lokale mieszkalne o pow. 30,76 m2, 2 lokale mieszkalne o pow. 47,92 m2.

Powierzchnia zabudowy: 324.47 m²
Powierzchnia użytkowa: 1239.46 m²
Kubatura: 4705.25 m³
Szerokość działki: 26.10 m
Ilość kondygnacji: 5
Liczba pomieszczeń: 140
Kąt nachylenia dachu: 2% - 4.9%
Ilość pokoi: 28
Pokój na parterze: Tak
Wysokość budynku: 15.35 m
Rodzaj ogrzewania: piec gazowy dwufunkcyjny
Wskaźnik energii pierwotnej: 62.18 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: częściowo podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, wielorodzinne, budynek wielorodzinny, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 8 800PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
