Budynek gastronomiczno - noclegowy
Kod: K-108
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

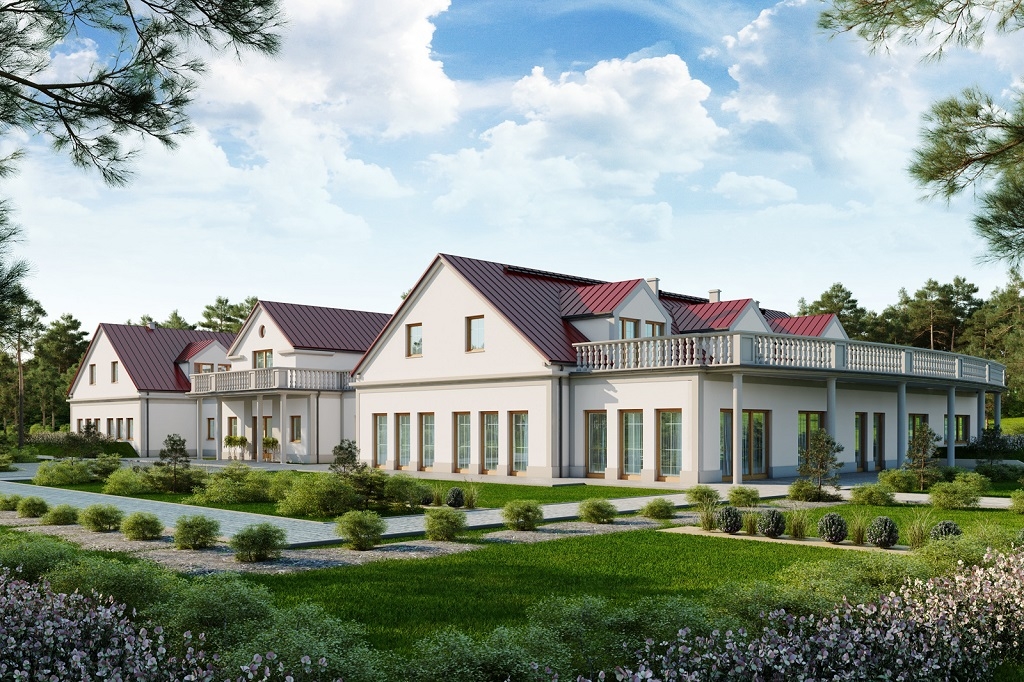

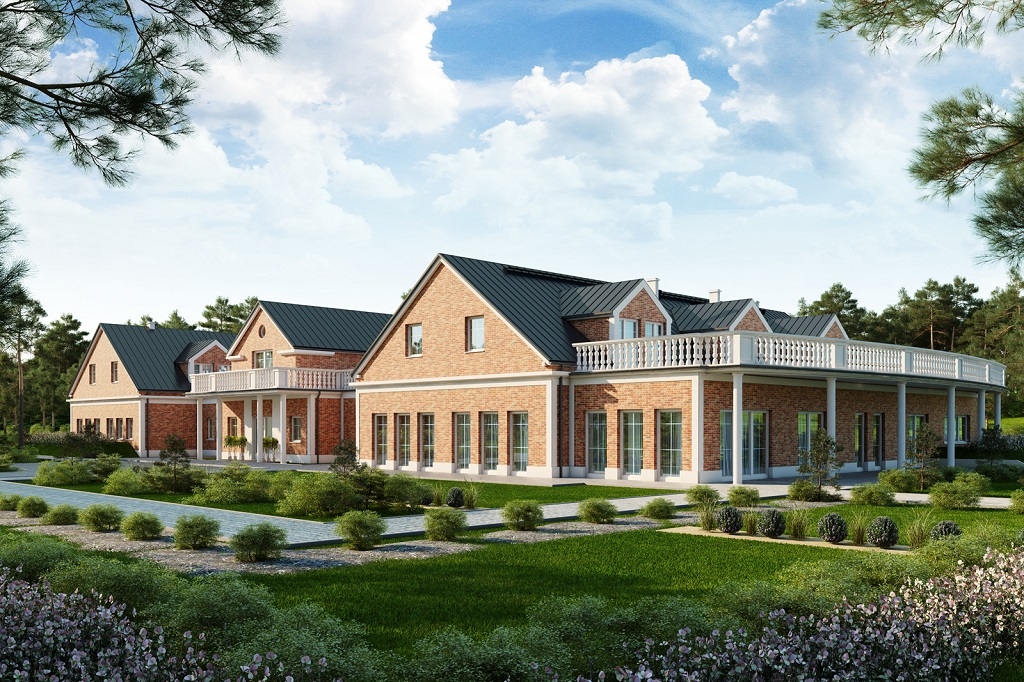

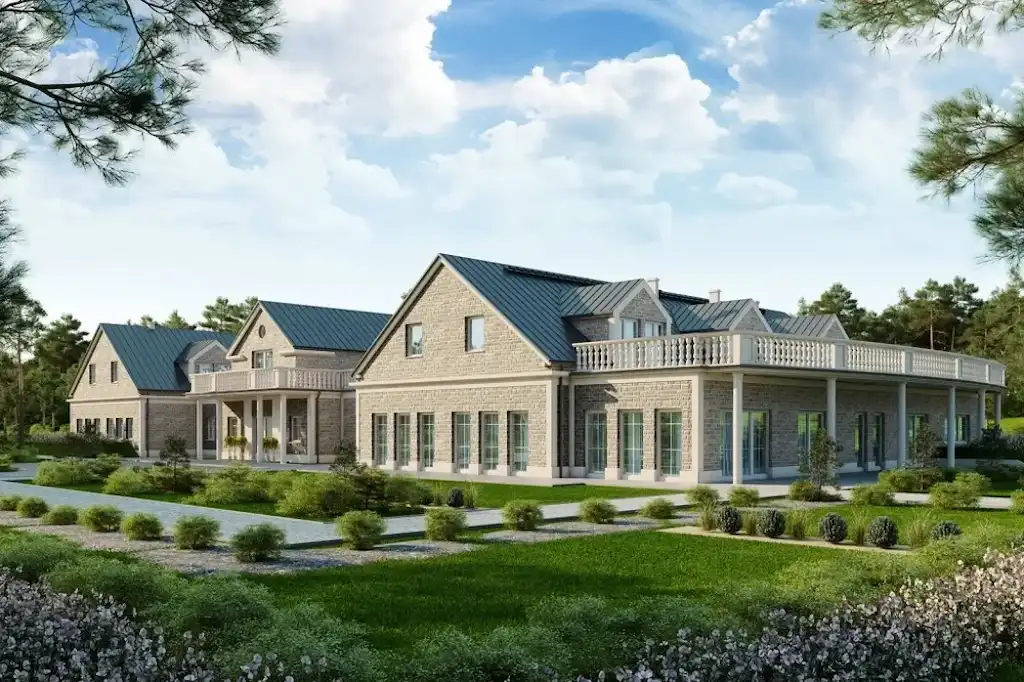

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1913,06 m2. Obiekt nie jest podpiwniczony i posiada dwie kondygnacje nadziemne: parter oraz poddasze użytkowe. Budynek posiada 23 pokoje noclegowe.

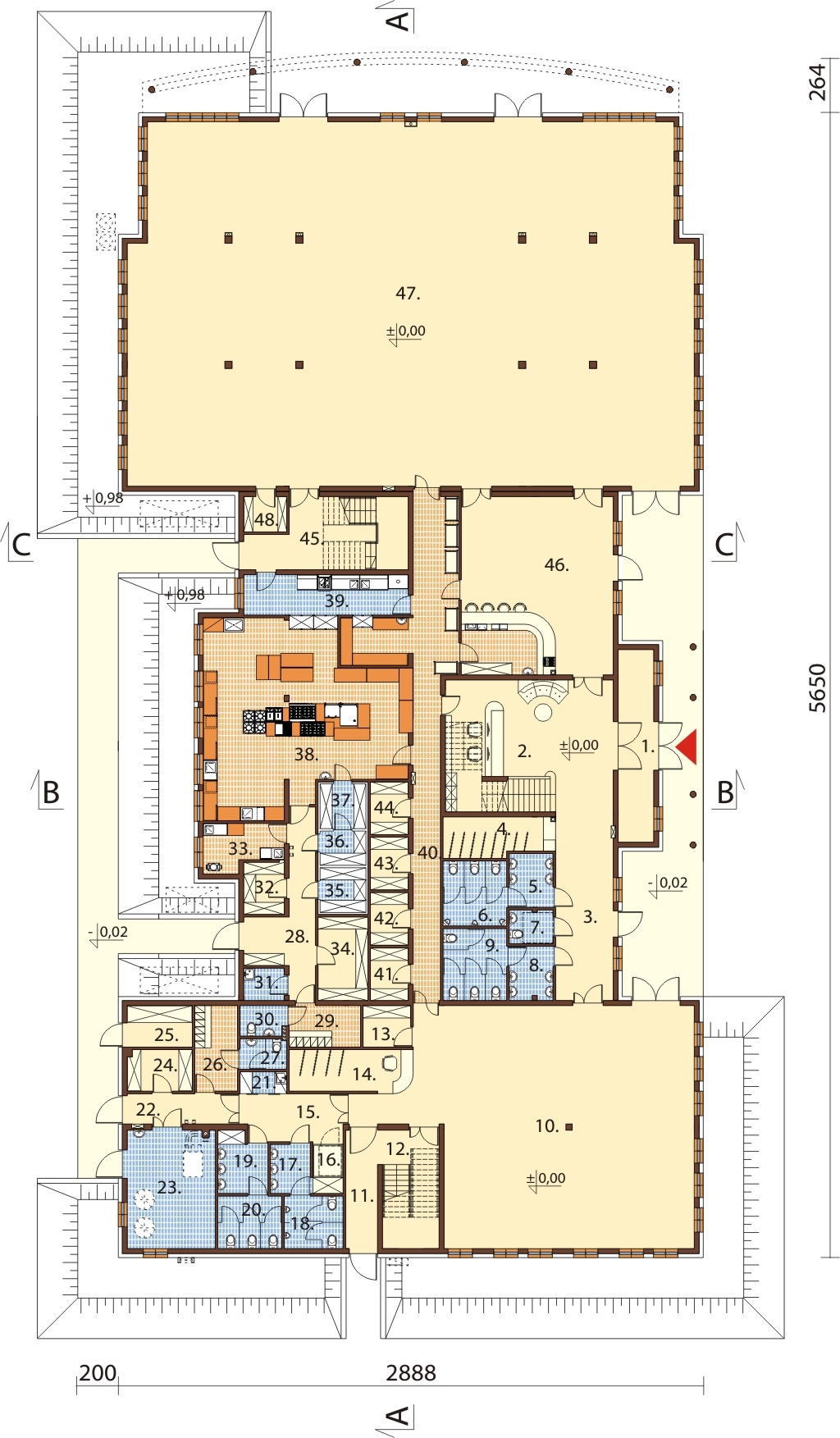

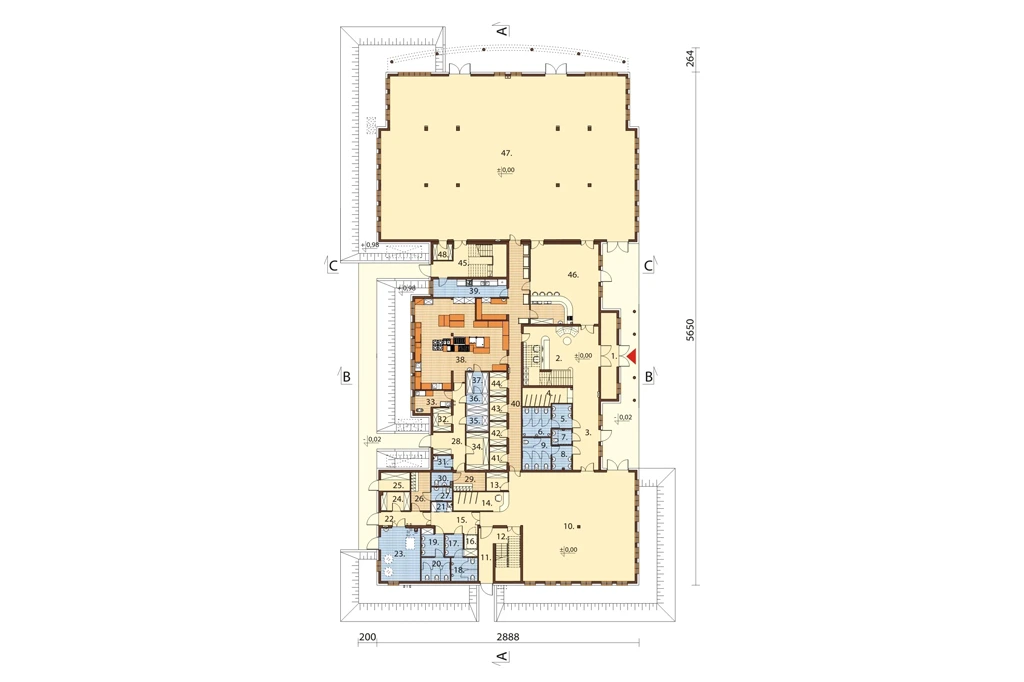

Rzut parteru
Parter: 1261,56 m2
1. Wiatrołap 16,30 m2
2. Hall, recepcja, schody 53,46 m2
3. Korytarz 26,04 m2
4. Szatnia 10,17 m2
5. Umywalki 5,58 m2
6. WC męskie 9,98 m2
7. WC dla niepełnosprawnych 3,43 m2
8. Umywalki 5,64 m2
9. WC damskie 10,94 m2
10. Sala wielofunkcyjna mała 161,10 m2
11. Korytarz 8,94 m2
12. Klatka schodowa 16,03 m2
13. Pom. gospodarcze 4,66 m2
14. Szatnia 12,12 m2
15. Korytarz 11,48 m2
16. Winda 2,45 m2
17. Umywalki 5,85 m2
18. WC męskie 7,34 m2
19. Umywalki 6,72 m2
20. WC damskie 7,93 m2
21. Pom. porządkowe 2,36 m2
22. Korytarz 7,99 m2
23. Kotłownia 24,95 m2
24. Pom. gospodarcze 6,40 m2
25. Pom. techniczne 6,40 m2
26. Pom. socjalne 8,67 m2
27. WC z przedsionkiem 3,34 m2
28. Korytarz 17,30 m2
29. Pom. socjalne 7,02 m2
30. WC 3,34 m2
31. Pom. porządkowe 3,09 m2
32. Magazyn owoców / warzyw 5,00 m2
33. Obróbka warzyw / jaj 8,28 m2
34. Magazyn prod. suchych 9,91 m2
35. Chłodnia 5,00 m2
36. Mroźnia 3,28 m2
37. Chłodnia 5,00 m2
38. Kuchnia 80,84 m2
39. Zmywalnia 15,85 m2
40. Rozdzielnia kelnerska 48,55 m2
41. Magazyn zasobów 4,71 m2
42. Magazyn zasobów 4,71 m2
43. Magazyn zasobów 4,71 m2
44. Magazyn zasobów 4,71 m2
45. Klatka schodowa 24,75 m2
46. Bar 65,51 m2
47. Sala wielofunkcyjna duża 490,16 m2
48. Pom. gospodarcze 3,57 m2

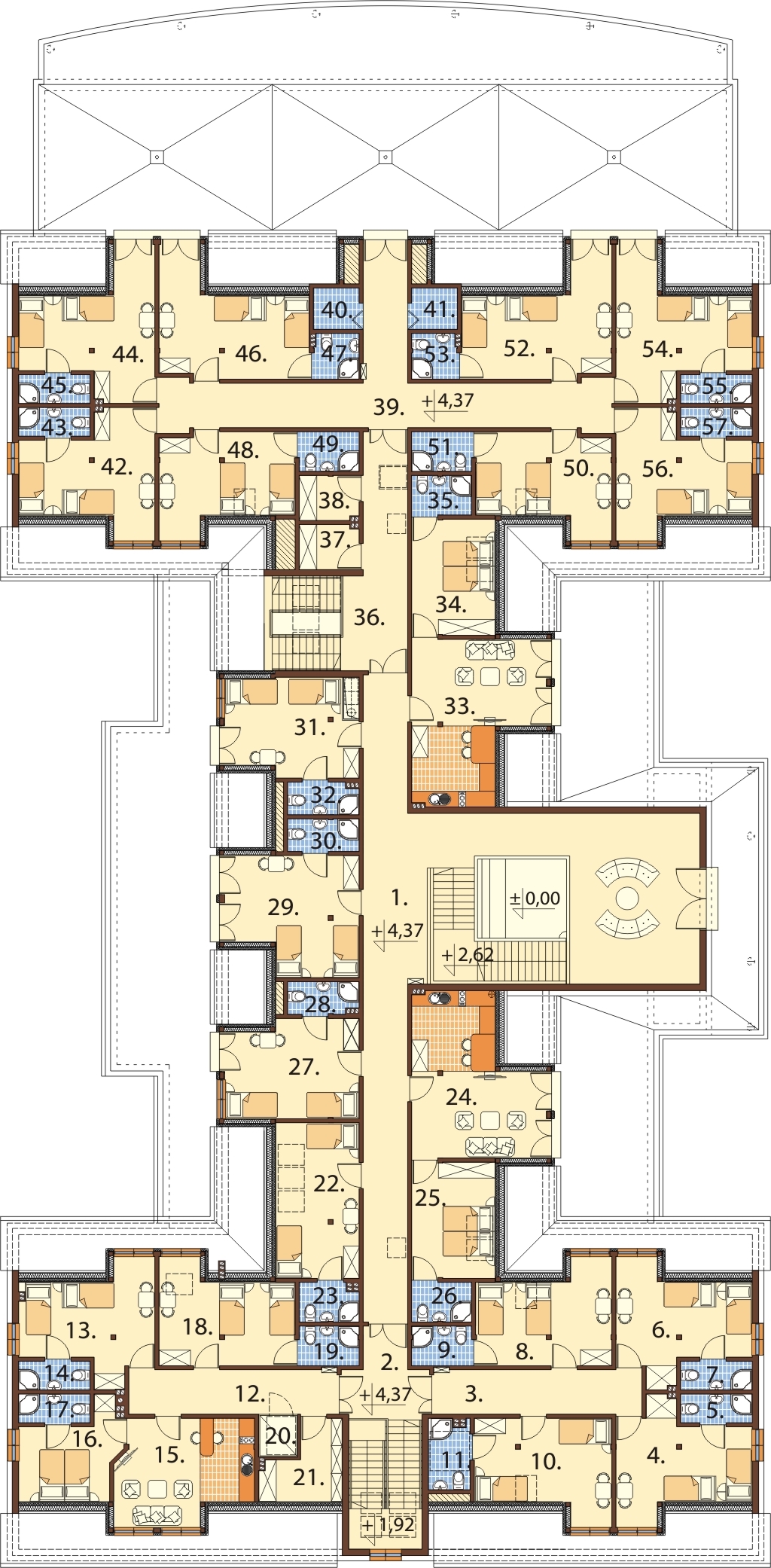

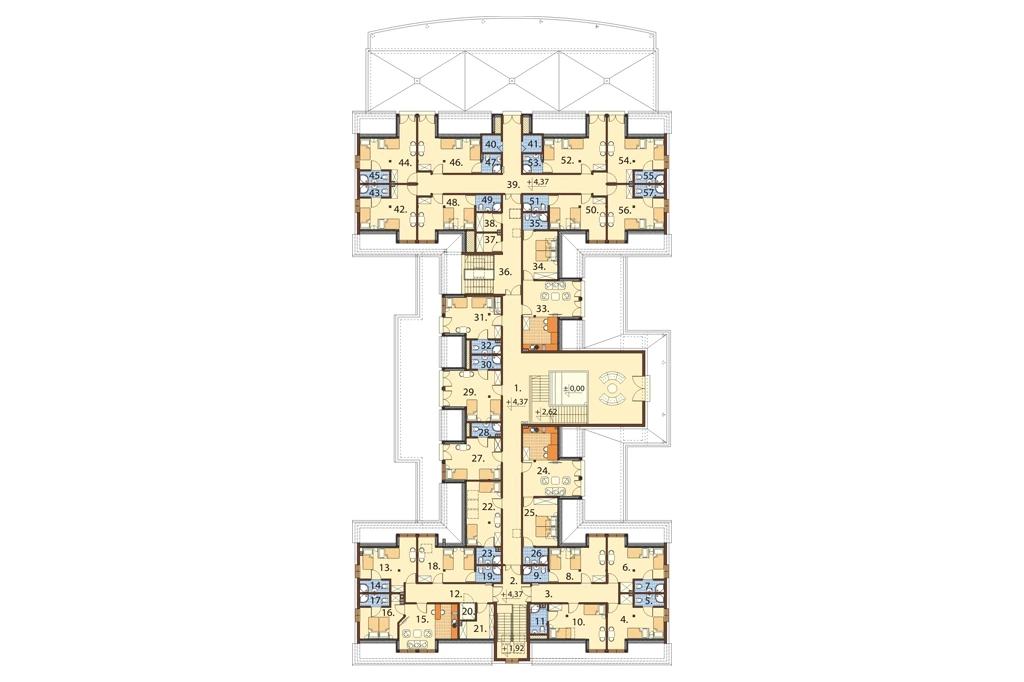

Rzut poddasza
Poddasze: 651,50 / 730,13 m2
1. Hall + klatka schodowa 94,59 m2
2. Klatka schodowa 15,62 m2
3. Korytarz 13,13 m2
4. Pokój 2 osobowy 14,49 / 17,79 m2
5. Łazienka 2,85 m2
6. Pokój 2 osobowy 14,49 / 17,79 m2
7. Łazienka 2,85 m2
8. Pokój 2 osobowy 14,46 / 17,74 m2
9. Łazienka 3,32 m2
10. Pokój 2 osobowy 14,55 / 17,88 m2
11. Łazienka 3,96 m2
12. Korytarz 13,13 m2
13. Pokój 2 osobowy 14,55 / 17,84 m2
14. Łazienka 2,85 m2
15. Pokój z aneksem kuch. 17,26 / 19,15 m2
16. Pokój 2 osobowy 8,22 / 11,34 m2
17. Łazienka 2,85 m2
18. Pokój 2 osobowy 14,46 / 17,74 m2
19. Łazienka 3,32 m2
20. Winda 2,45 m2
21. Pom. gospodarcze 4,70 / 7,58 m2
22. Pokój 2 osobowy 13,17 / 18,53 m2
23. Łazienka 3,14 m2
24. Pokój z aneksem kuch. 22,99 / 25,80 m2
25. Pokój 2 osobowy 9,81 / 13,81 m2
26. Łazienka 3,32 m2
27. Pokój 2 osobowy 17,34 / 17,82 m2
28. Łazienka 3,12 m2
29. Pokój 2 osobowy 19,14 / 20,45 m2
30. Łazienka 3,12 m2
31. Pokój 2 osobowy 17,44 / 17,89 m2
32. Łazienka 3,12 m2
33. Pokój z aneksem kuch. 22,99 / 25,80 m2
34. Pokój 2 osobowy 9,81 / 13,81 m2
35. Łazienka 3,32 m2
36. Klatka schodowa 24,59 m2
37. Mag. bielizny czystej 3,72 m2
38. Mag. bielizny brudnej 3,72 m2
39. Korytarz 38,46 m2
40. Pom. gospodarcze 1,44 / 2,63 m2
41. Pom. gospodarcze 1,44 / 2,63 m2
42. Pokój 2 osobowy 15,56 / 18,85 m2
43. Łazienka 2,85 m2
44. Pokój 2 osobowy 15,67 / 18,97 m2
45. Łazienka 2,85 m2
46. Pokój 2 osobowy 16,84 / 20,63 m2
47. Łazienka 2,87 m2
48. Pokój 2 osobowy 14,14 / 17,44 m2
49. Łazienka 3,32 m2
50. Pokój 2 osobowy 14,14 / 17,44 m2
51. Łazienka 3,32 m2
52. Pokój 2 osobowy 16,84 / 20,63 m2
53. Łazienka 2,87 m2
54. Pokój 2 osobowy 15,67 / 18,97 m2
55. Łazienka 2,85 m2
56. Pokój 2 osobowy 15,56 / 18,85 m2
57. Łazienka 2,85 m2

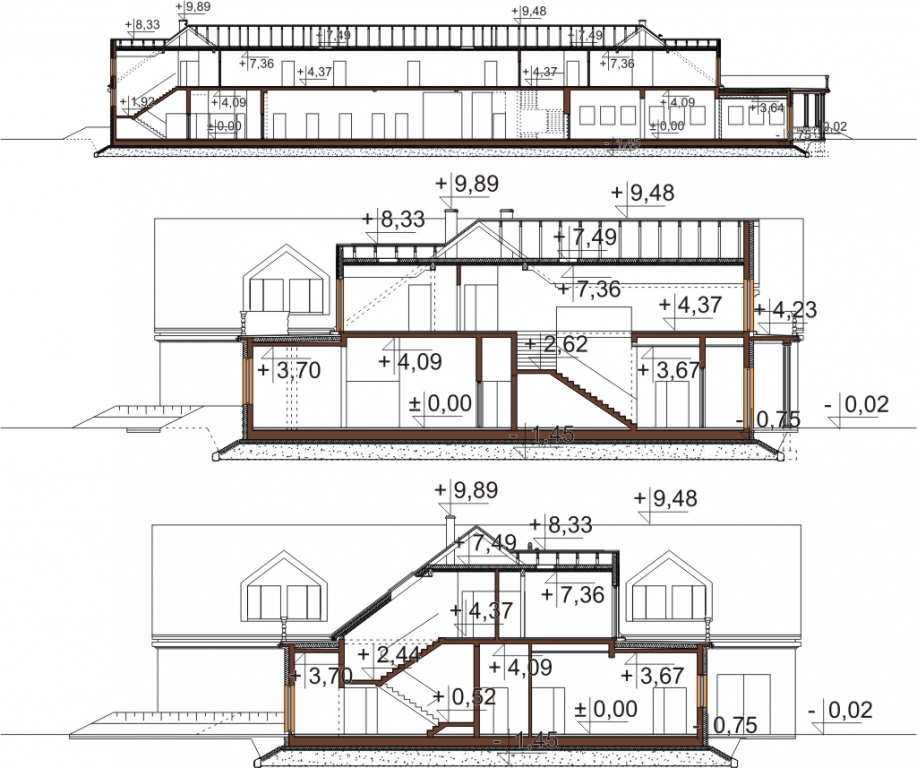

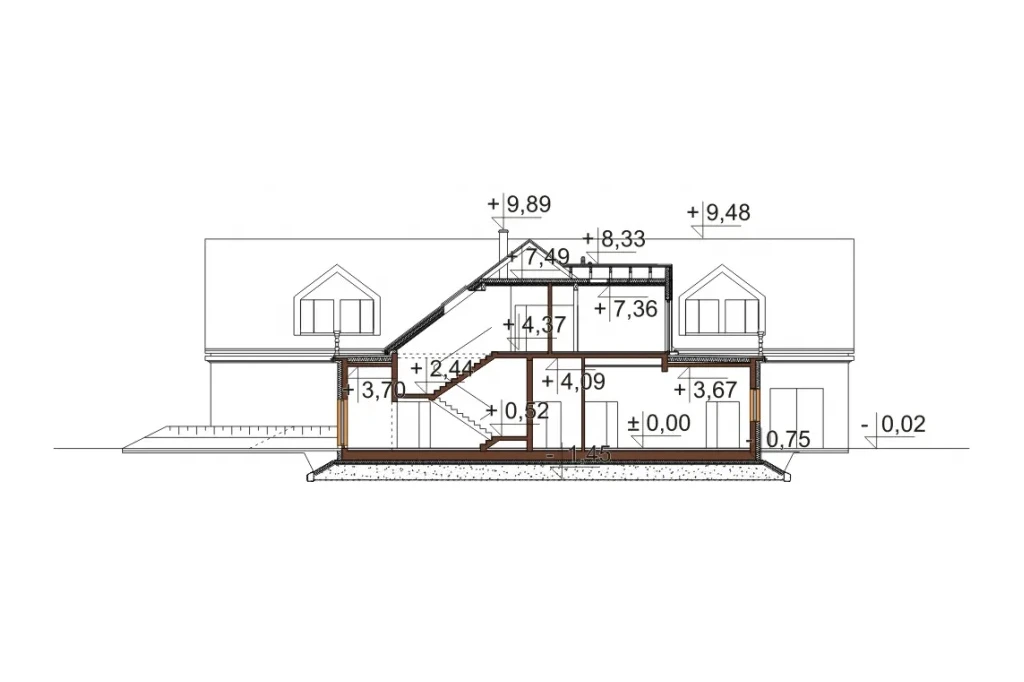

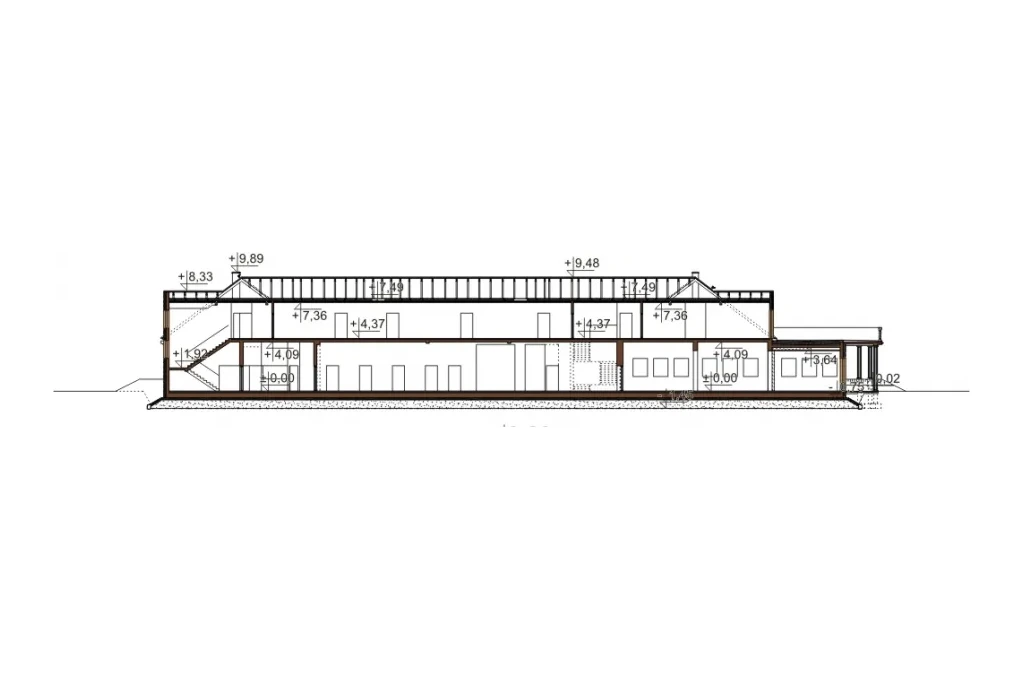

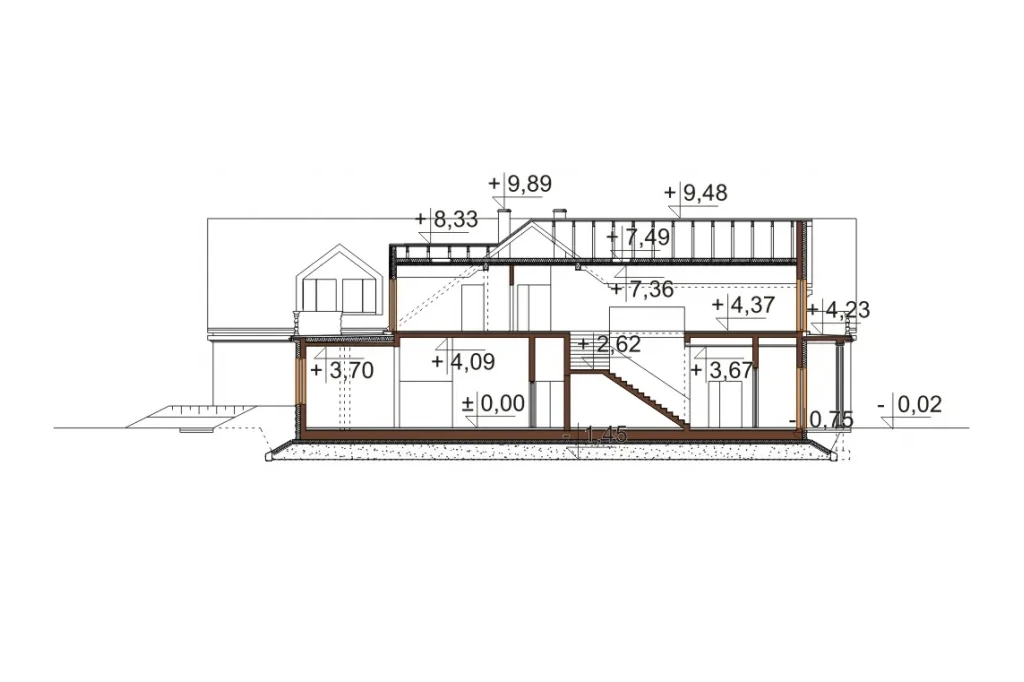

Przekrój

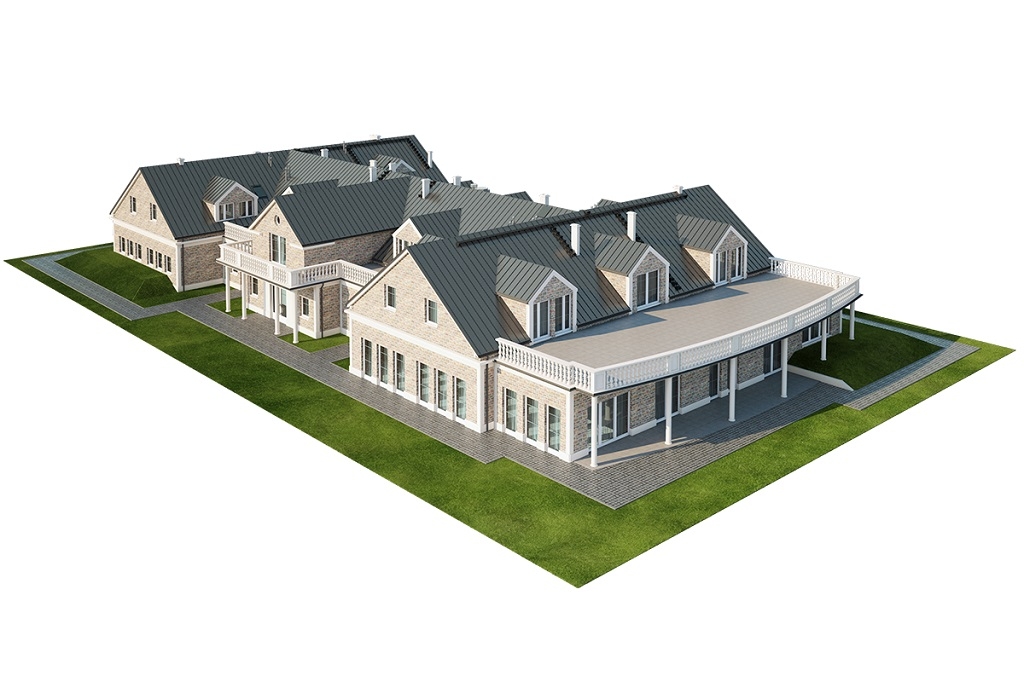

Model

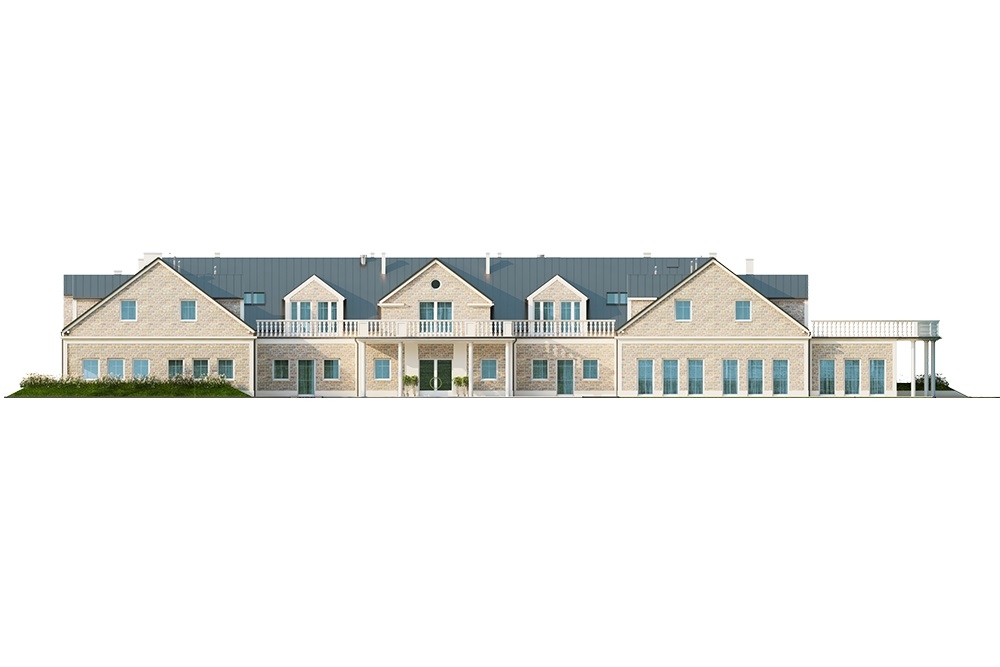

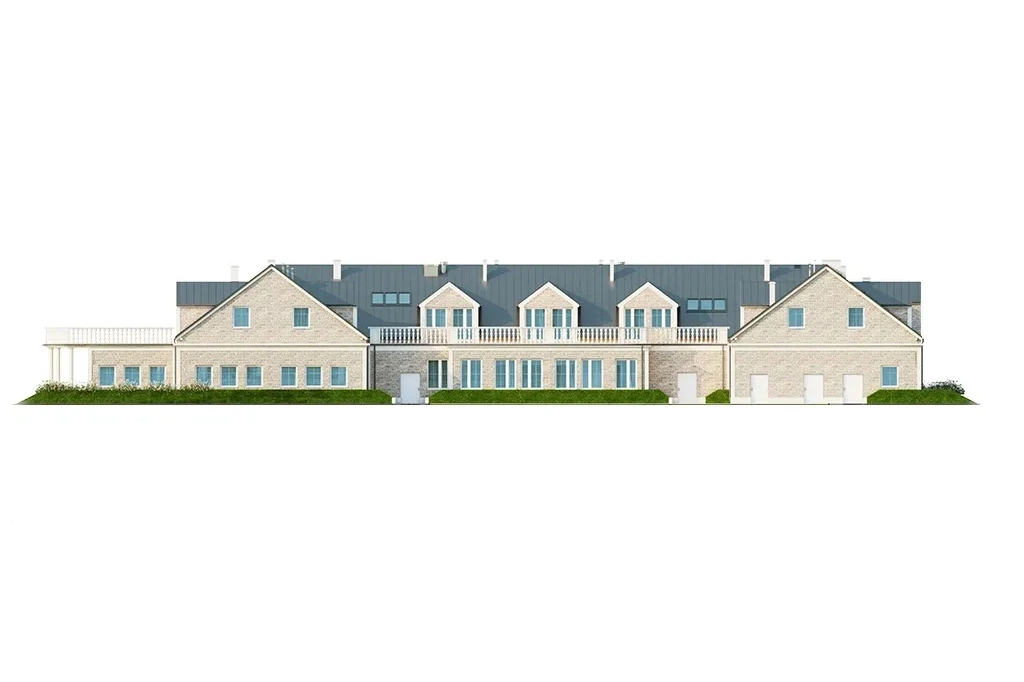

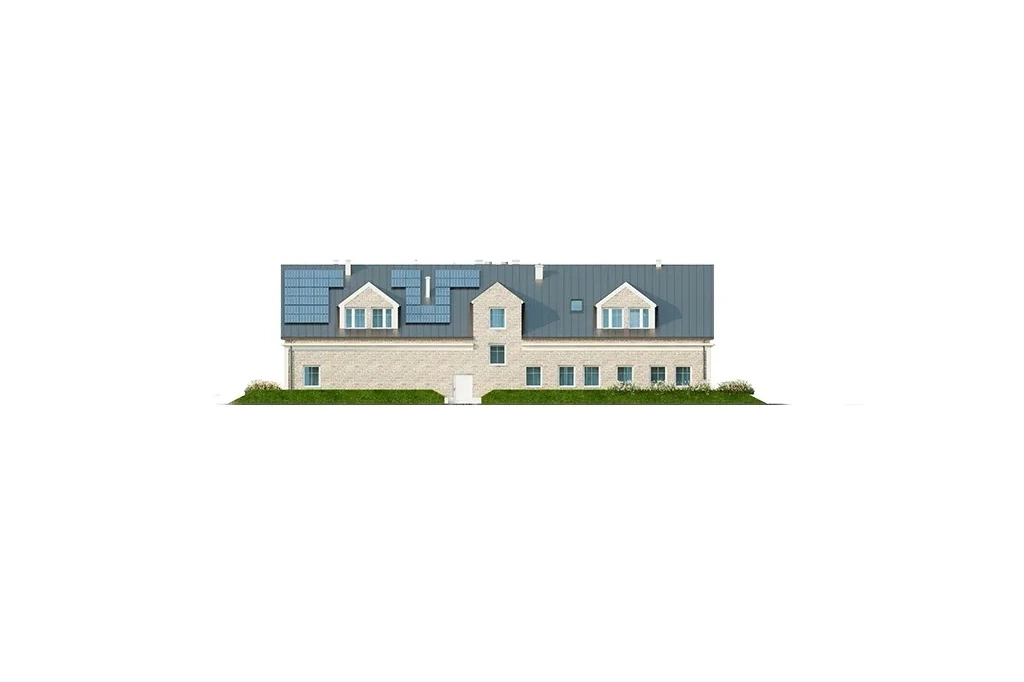

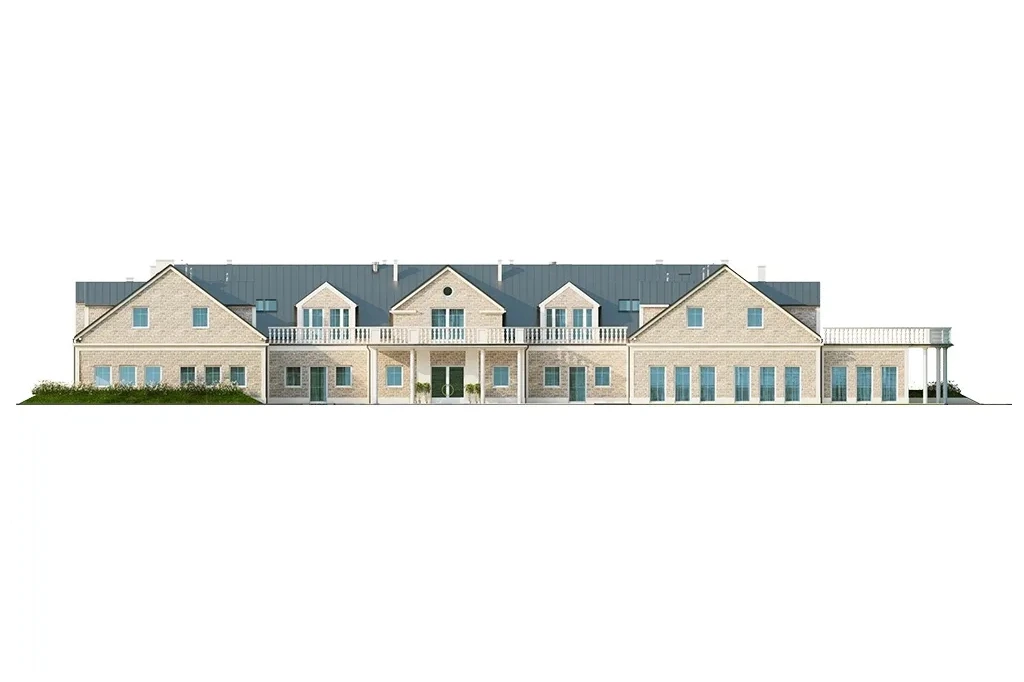

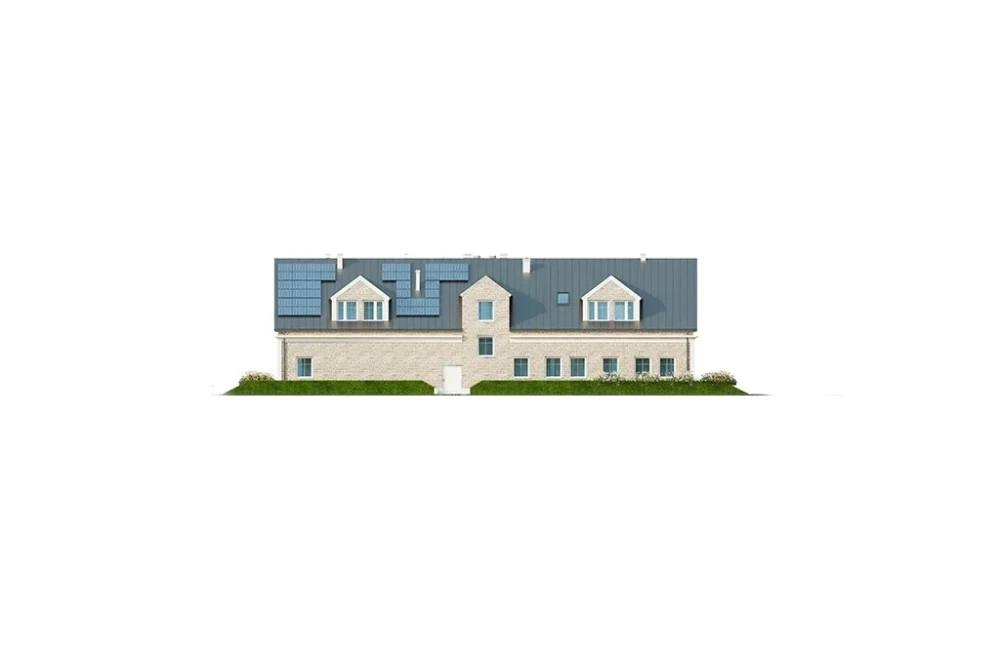

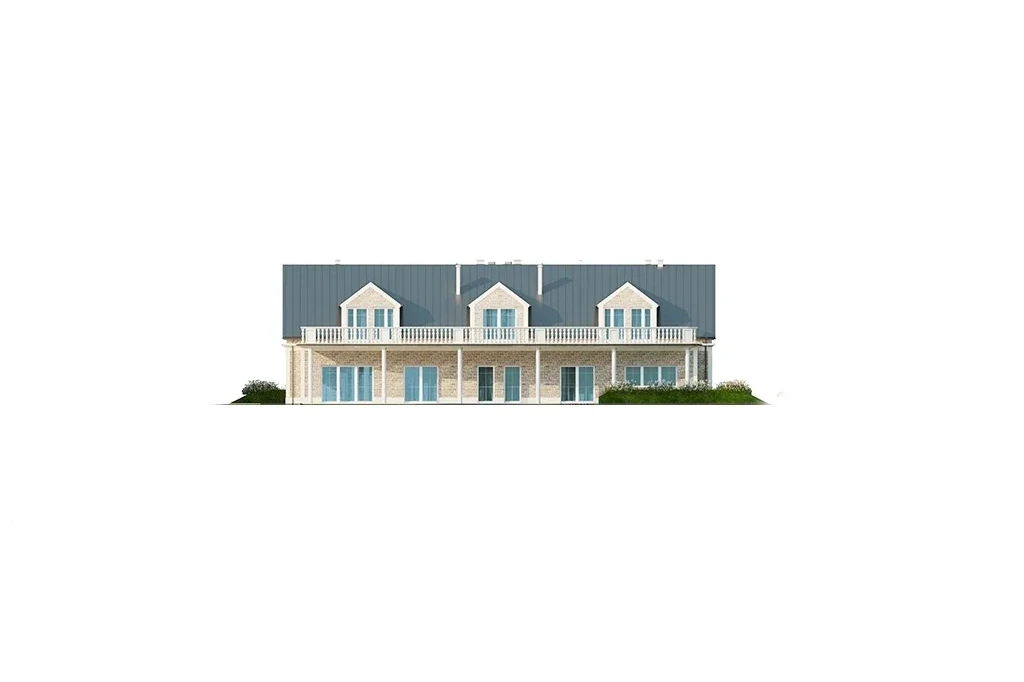

Elewacje
Informacje podstawowe
Program: wiatrołap, recepcja, szatnia, WC męskie, WC damskie, WC dla osób niepełnosprawnych, kotłownia, kuchnia, bar, sala wielofunkcyjna duża, sala wielofunkcyjna mała, 18 pokoi dwuosobowych z łazienką, 3 pokoje dwuosobowe z łazienką i aneksem kuchennym, pomieszczenia techniczne, gospodarcze i magazynowe
Matriały ścian zewnętrznych: bloczki silikatowe 24 cm, styropian 20 cm, tynk zewnętrzny
Ogrzewanie: realizowane jest za pomocą kotła na paliwo gazowe
Wentylacja: mechaniczna z odzyskiem ciepła (hol główny, sale wielofunkcyjne i sala barowa), mechaniczna bez odzysku ciepła (szatnia, kuchnia z zapleczem i lazienki), grawitacyjna - pozostałe pomieszczenia
Udogodnienia: obiekt przystosowany jest dla osób niepełnosprawnych: drzwi bez progów, WC i pokój z łazienką przystosowany dla osób poruszających się za pomocą wózków inwalidzkich, platforma do transportu osób niepełnosprawnych obsługująca wszystkie kondygnacje użytkowe budynku
Przewidywane zatrudnienie: około 20 os.
Przewidywana ilość miejsc:
sala wielofunkcyjne duża - 300 os.
sala wielofunkcyjne mała - 100 os.
sala barowa - 50 os.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo gazowe, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- przedmiar + zestawienie materiałów
- zestawienie elementów więźby dachowej
- projektowana charakterystyka energetyczna budynku
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 35 - 40
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) pow. 50
- Wysokość budynku (m) 9 - 10
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1913,06
- Powierzchnia zabudowy (m²) 1426,38
- Szerokość budynku/krótszy bok (m) 28,88
- Długość budynku/dłuższy bok (m) 56,50
- Wysokość budynku (m) 9,5
- Szerokość działki/krótszy bok (m) 39,88
- Długość działki/dłuższy bok (m) 64,64
- Kąt nachylenia dachu (°) 37
- Rodzaj dachu wielospadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 9839,30
- Styl modernistyczny
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 62,99
- Instalacja fotowoltaiczna* nie
- Wentylacja* mechaniczna
- Liczba pomieszczeń 105
- Liczba wszystkich pokoi 21-30
- Liczba łazienek (bez WC) 16 - 20
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
