Projekt domu

ERVIA
Kod: DM-6686
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71
DODAJ
DO TECZKI KUP
PROJEKT

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym
CENA 3 EGZ. PROJEKTU 1 200 PLN
2 700 PLN 		KUP
PROJEKT
POWIERZCHNIA MIESZKALNA 119.03 m²



Zgodnie z aktualnym Prawem Budowlanym, zmianami nieistotnymi, które można wprowadzić w trakcie budowy są:

  • układ ścian wewnętrznych,
  • materiał pokrycia dachu,
  • technologia (murowana na szkieletową lub odwrotnie),
  • przebieg instalacji,
  • dodanie lub zamiana instalacji,
  • dodanie lub likwidacja okien i drzwi,
  • rodzaj materiałów budowlanych,
  • przeznaczenie pomieszczeń,
  • rodzaj elewacji,
  • kominek (dodanie lub likwidacja),
  • rodzaj stropu,
  • rodzaj więźby.
Na wszystkie zmiany, zarówno nieistotne wymienione powyżej, jak i istotne wymagające przeprojektowania, udzielamy bezpłatnej zgody.

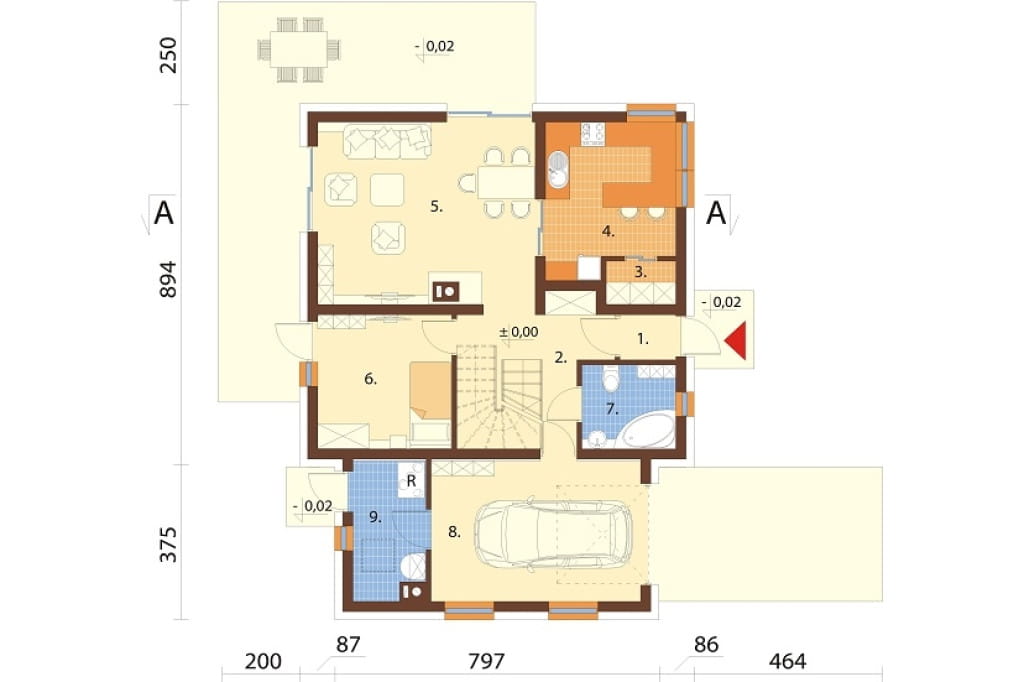

Rzut parteru



Projekt domu DM-6686 - rzut

PARTER: 86,48 m2

1. Wiatrołap 1,45 m2
2. Komunikacja 9,98 m2
3. Spiżarnia 1,75 m2
4. Kuchnia 11,19 m2
5. Salon + jadalnia 23,32 m2
6. Pokój 10,68 m2
7. Łazienka 4,65 m2
8. Kotłownia 5,83 m2
9. Garaż 17,58 m2
R - rekuperator


zobacz rysunek szczegółowy

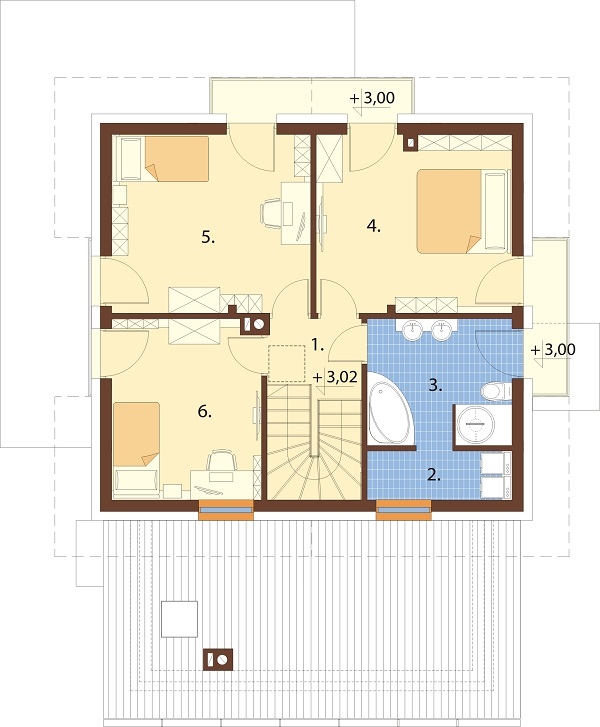

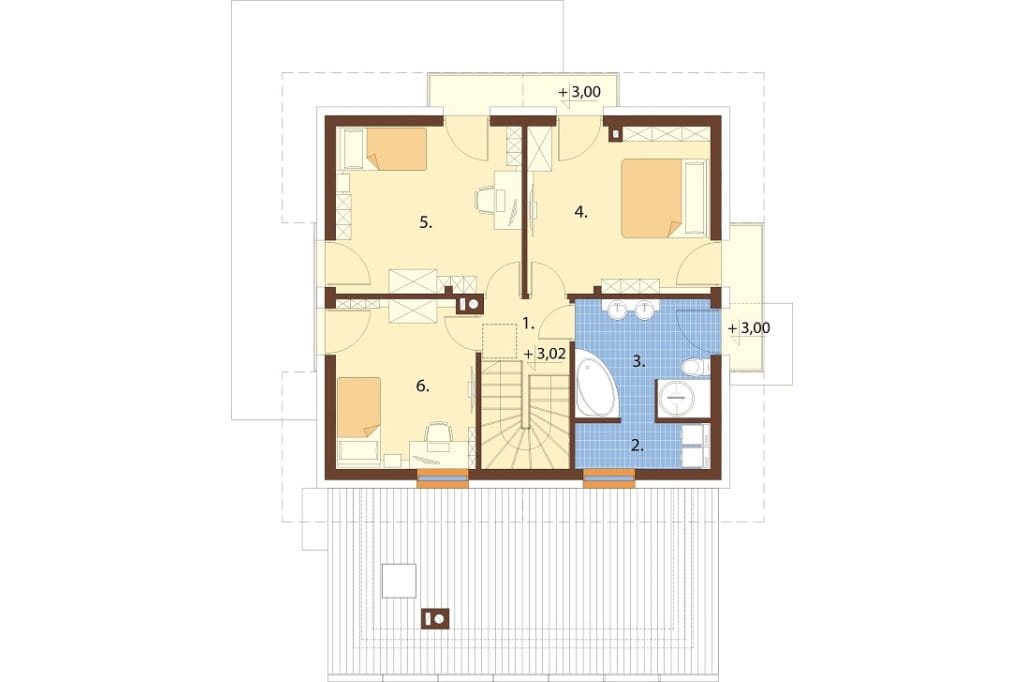

Rzut poddasza



Projekt domu DM-6686 - rzut

PODDASZE: 64,02 / 55,96 m2

1. Komunikacja 5,84 m2
2. Pom. gosp. 3,31 / 2,36 m2
3. Łazienka 8,62 / 7,73 m2
4. Pokój 16,54 / 14,47 m2
5. Pokój 16,95 / 14,87 m2
6. Pokój 12,76 / 10,69 m2

zobacz rysunek szczegółowy

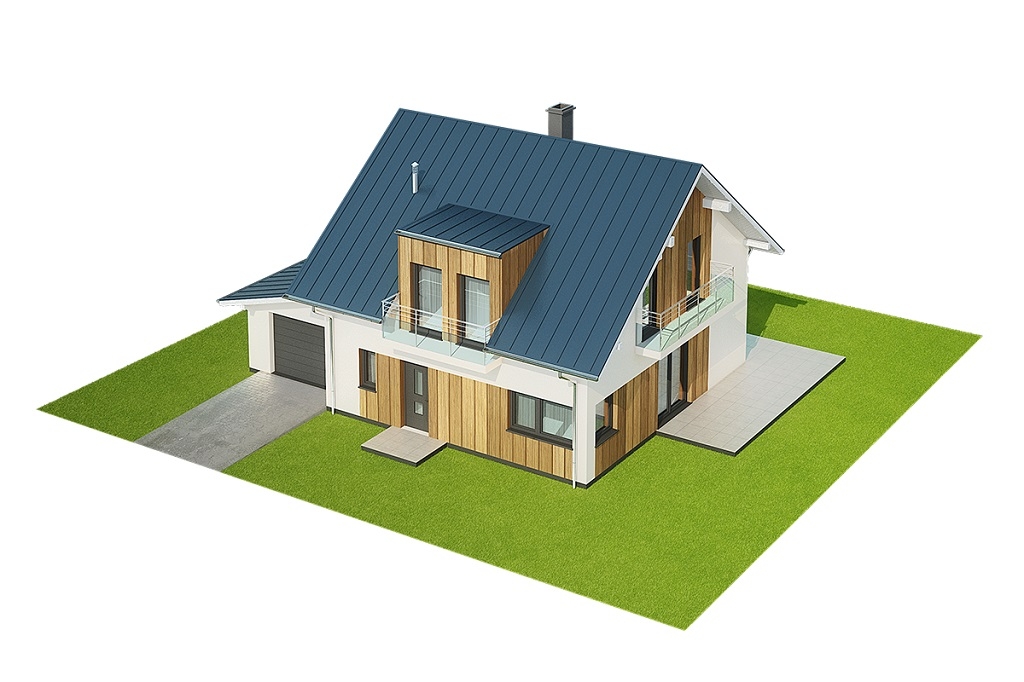

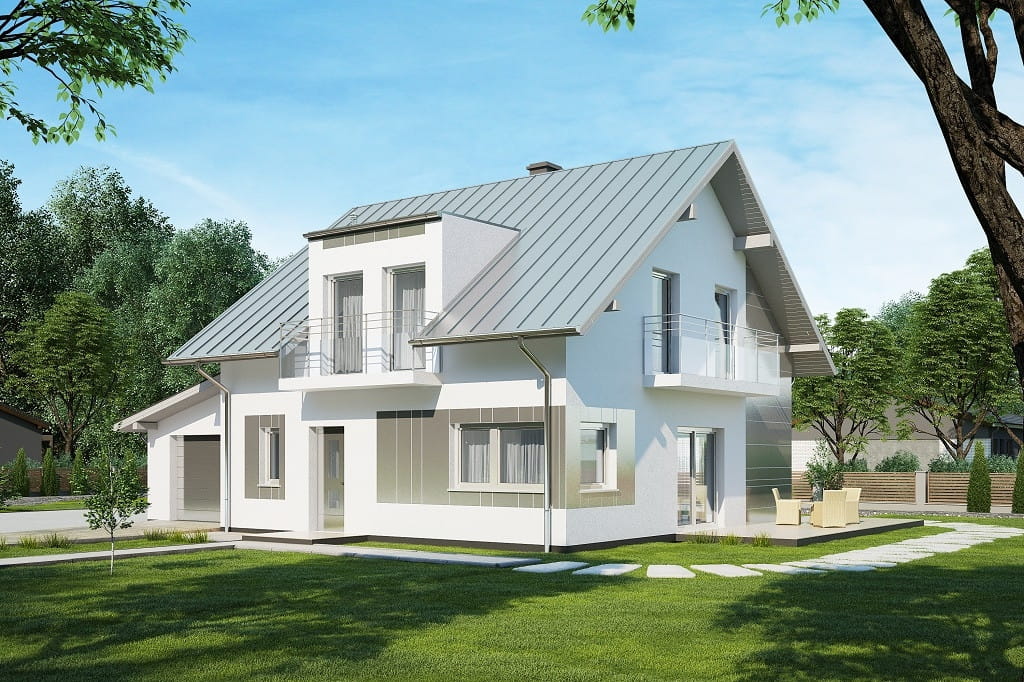

Model



Projekt domu DM-6686 - model

Elewacje



Projekt domu DM-6686 - elewacja

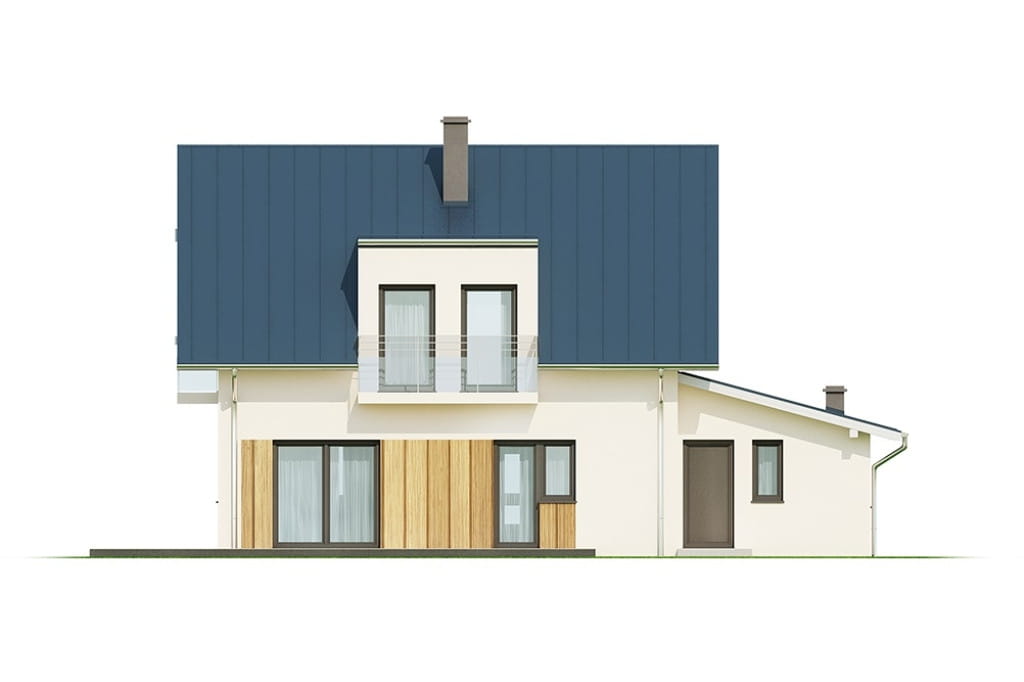

elewacja ogrodowa
Projekt domu DM-6686 - elewacja

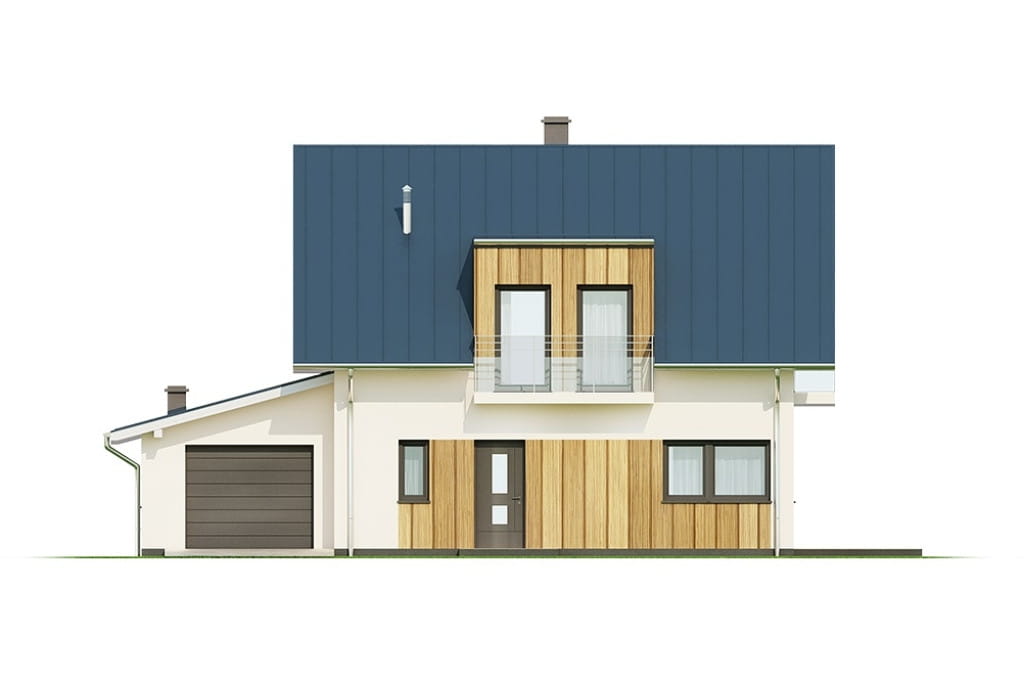

elewacja frontowa
Projekt domu DM-6686 - elewacja

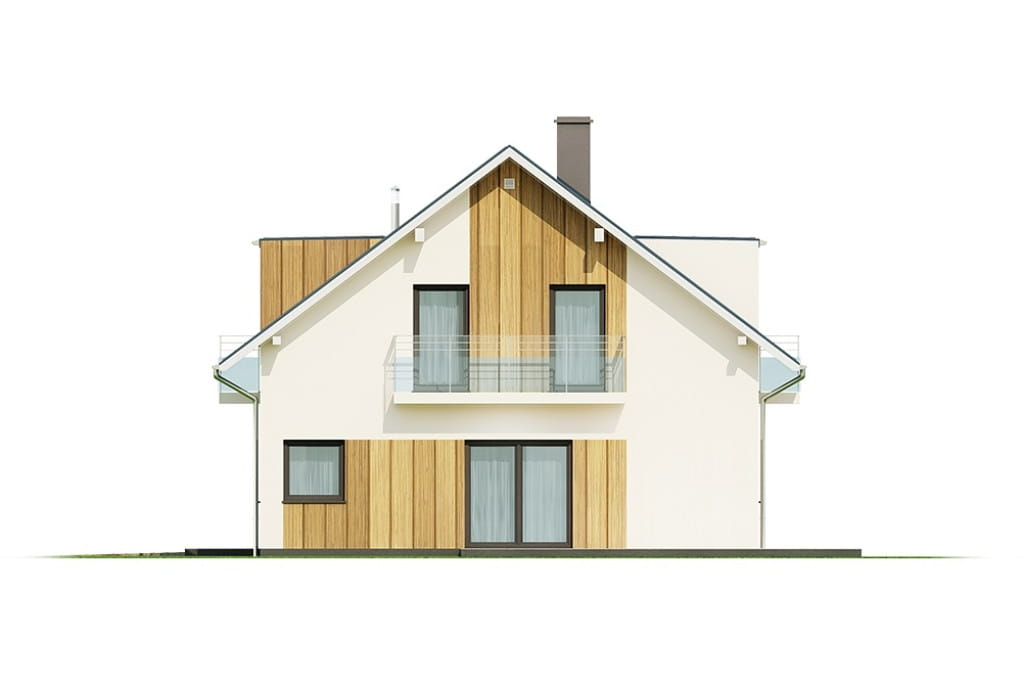

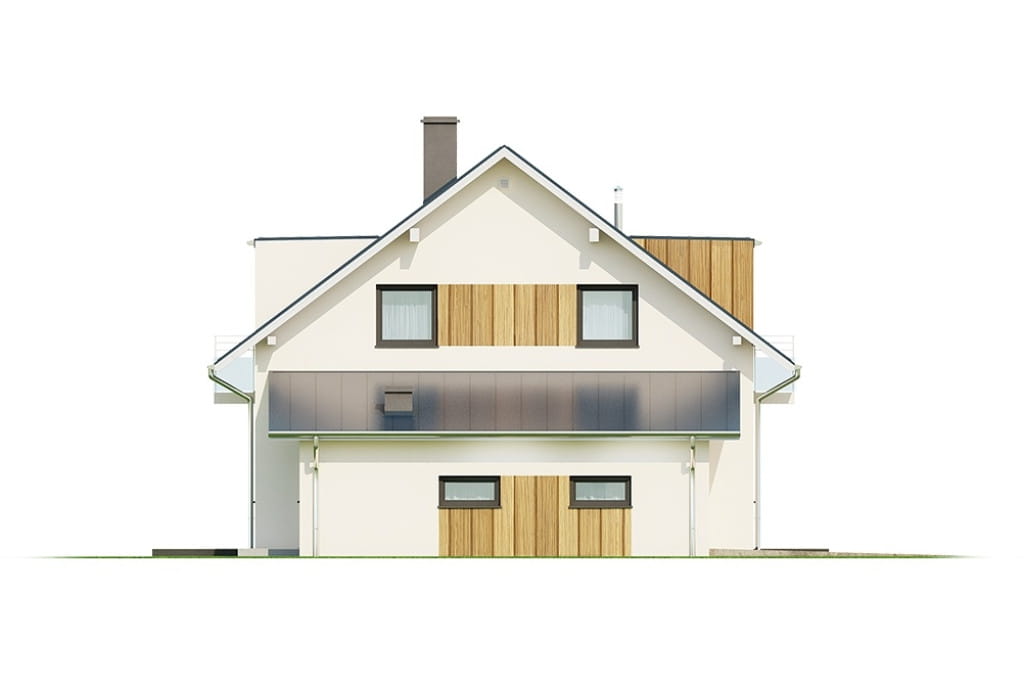

elewacja boczna
Projekt domu DM-6686 - elewacja
elewacja boczna

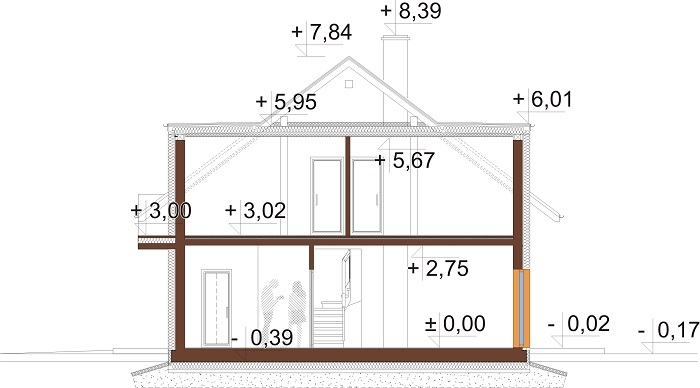

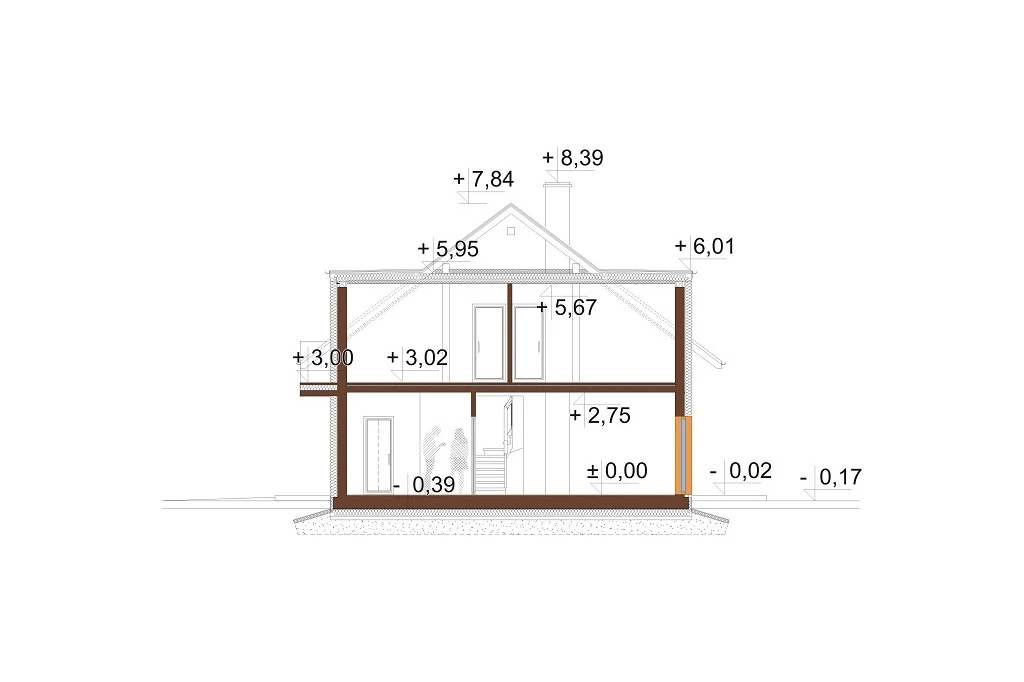

Przekrój



Projekt domu DM-6686 - przekrój



Zadaj pytanie dotyczące tego projektu  kliknij

Projekt domu DM-6686 ERVIA
Budynek parterowy z poddaszem mieszkalnym, z garażem jednostanowiskowym, bez piwnicy.
Dom przeznaczony dla 4 - 5 osób.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 25cm, styropian 20cm, tynk zewnętrzny
Stropy w budynku: żelbetowy
Kąt nachylenia dachu: 37° i 15° (nad garażem)
Ogrzewanie: kocioł na paliwo gazowe, c.w.u wspomagane przez instalację solarną
Wentylacja: mechaniczna z rekuperacją
Pokrycie dachu: dachówka ceramiczna
Wysokość ścianki kolankowej: 1,22 m
Powierzchnia dach: 119,11 m2
Program: wiatrołap,komunikacja, spiżarnia, kuchnia, salon z jadalnią 4 pokoje, 2 łazienki, kotłownia, garaż, pomieszczenie gospodarcze

 Powierzchnia zabudowy: 116.60 m²
Powierzchnia użytkowa: 142.44 m²
Kubatura: 665.21 m³
Szerokość działki: 19.84 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 15
Kąt nachylenia dachu: 15°, 37°
Ilość pokoi: 4
Pokój na parterze: Tak
Wysokość budynku: 8.01 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 60.51 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem (dostawionym z boku), z garażem
Piwnica: bez podpiwniczenia
Poddasze: poddasze użytkowe
Typ: parterowe z poddaszem mieszkalnym, projekty domów, jednorodzinne, parterowe z poddaszem użytkowym, projekt domu
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Paulina Grzybek
CENA 3 EGZ. PROJEKTU 1 200 PLN 2 700 PLN KUP
PROJEKT


ZAWARTOŚĆ PROJEKTU:
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. z kotłem na paliwo gazowe, wentylacja mechaniczna z rekuperacją, solarna)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar + zestawienie materiałów
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
