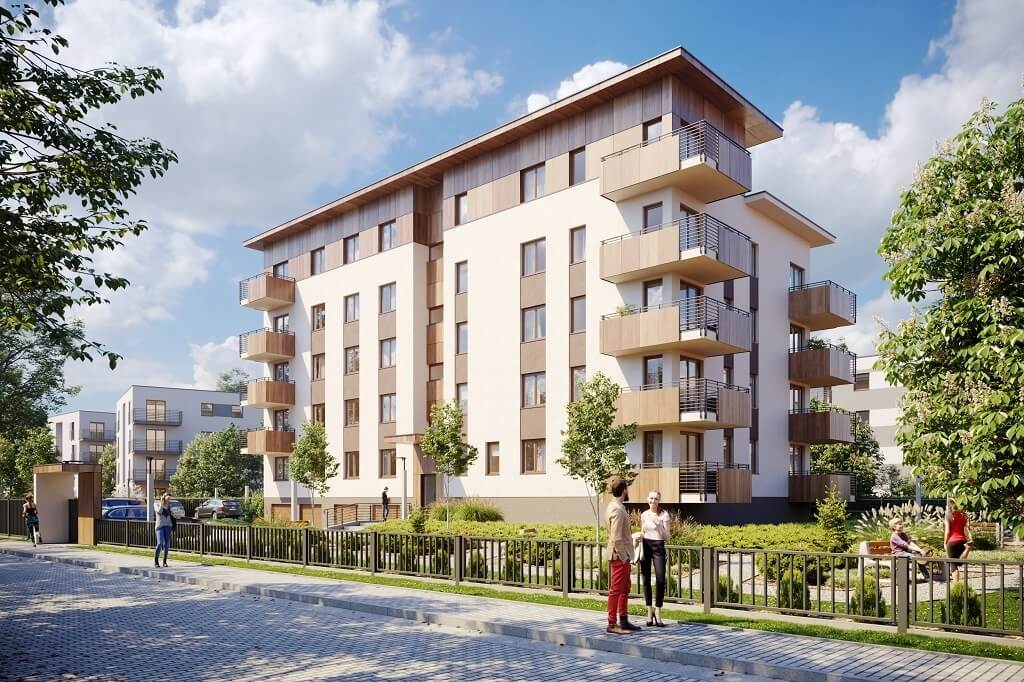

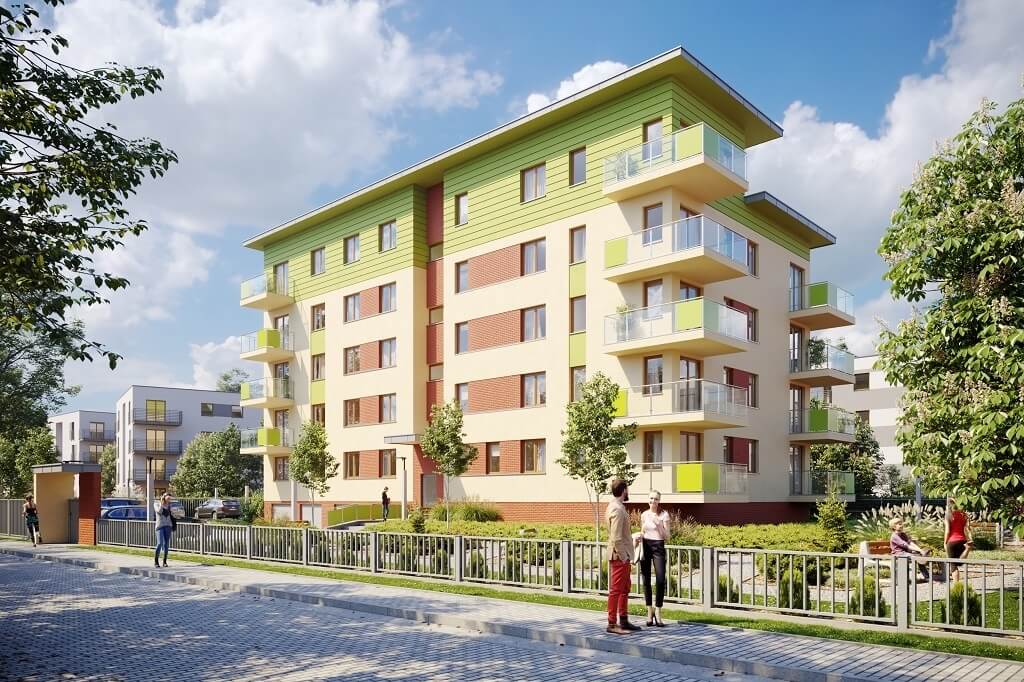

  • Wykończenie elewacji
  • Wykończenie elewacji
  • Wykończenie elewacji
  • Wykończenie elewacji
  • Rzut piwnicy
  • Rzut parteru
  • Rzut pierwszego piętra
  • Rzut drugiego piętra
  • Rzut trzeciego piętra
  • Rzut piętra / antresoli
  • Elewacja frontowa
  • Elewacja ogrodowa
  • Elewacja boczna
  • Elewacja boczna
  • Przekrój
  • Model 3D

Budynek WIELORODZINNY

20 950,00 zł
Tak niską cenę gwarantujemy do 20 grudnia 2025

Projekt architektoniczny W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >>
Projekt techniczny Projekt techniczny zamów >>
Parametry projektu Parametry projektu zobacz >>
Odbicie lustrzane Odbicie lustrzane projektu zobacz >>
Koszty budowy Koszty budowy zobacz >>
Forum Forum dotyczące tego projektu zobacz >>

Przejdź do opisu projektu i spaceru 3D
Zmiany w projekcie Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >>
Adaptacja Adaptacja i pozwolenie na budowę zobacz >>
Masz pytanie Jeśli masz pytanie napisz >>
Napisz jeśli masz pytanie

Prezentacja projektu

Opis projektu

Opis projektu

Budynek mieszkalny wielorodzinny L-6670 4 piętrowy z garażem w podpiwniczeniu. Obiekt składa się z 22 mieszkań dostępnych z jednej klatki schodowej oraz 22 komórek lokatorskich i 6 garaży w podpiwniczeniu - w tym jeden podwójny.

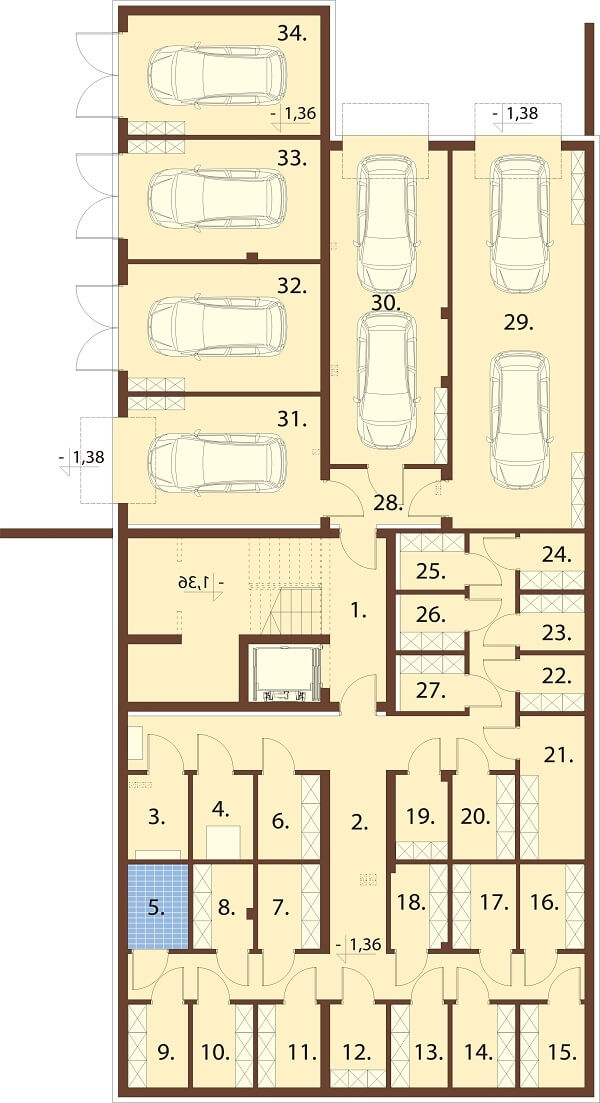

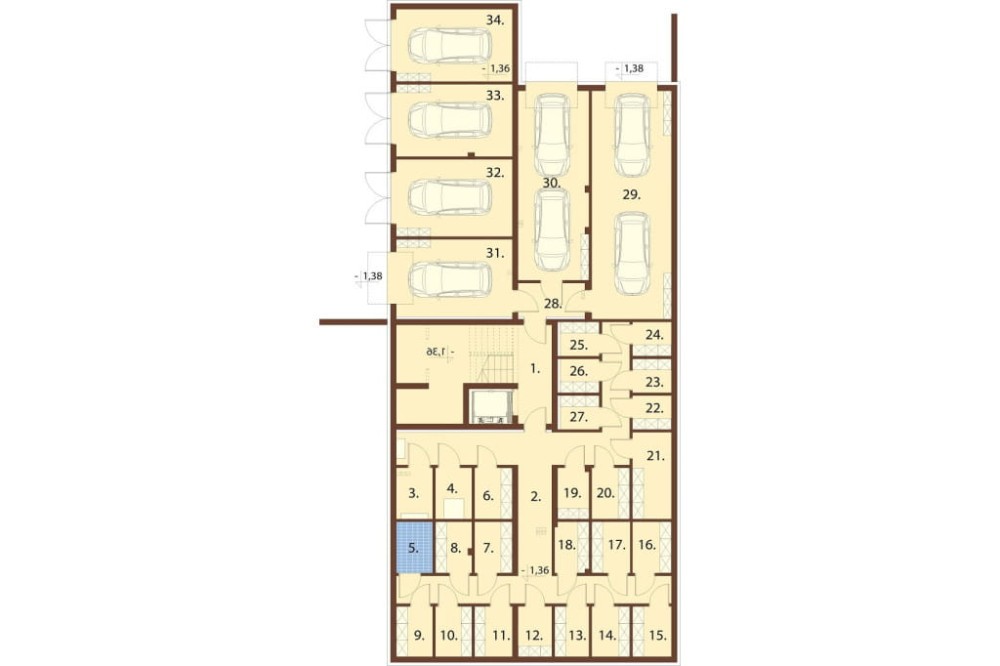

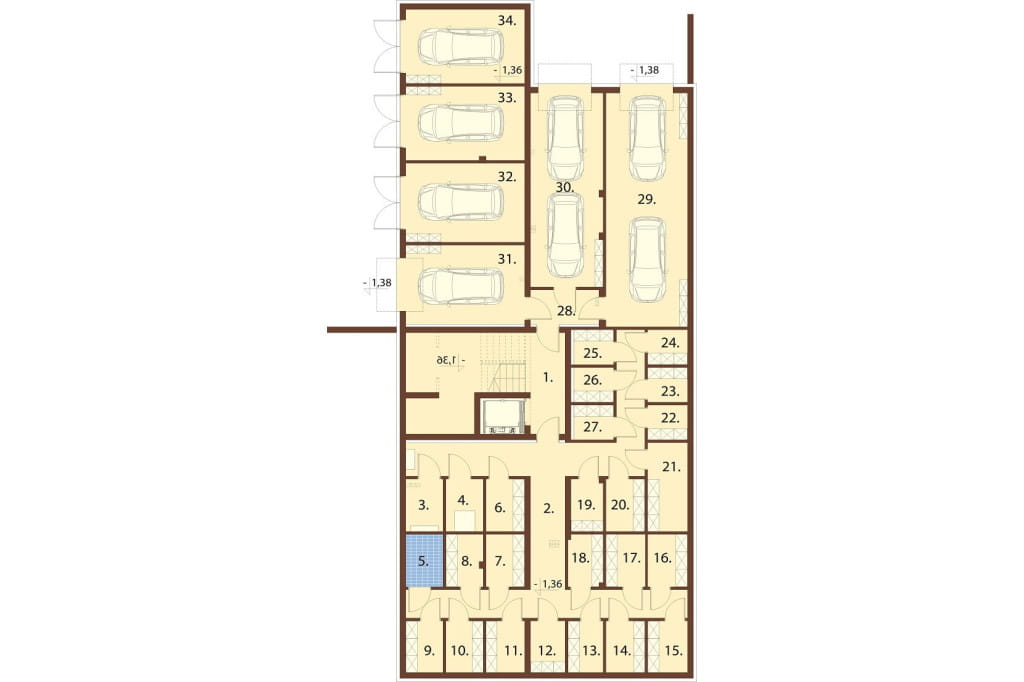

Rzut piwnicy

Rzut piwnicy

Rzut piwnicy

PIWNICA: 269,46 m2

1. Komunikacja 6,98 m2
2. Komunikacja 42,36 m2
3. Rozdzielnia elekry. 3,55 m2
4. Teletechnika 3,55 m2
5. Pom. przyłącza wody 3,55 m2
6. Komórki lokatorskie 3,80 m2
7. Komórki lokatorskie 3,80 m2
8. Komórki lokatorskie 3,61 m2
9. Komórki lokatorskie 3,60 m2
10. Komórki lokatorskie 3,60 m2
11. Komórki lokatorskie 3,73 m2
12. Komórki lokatorskie 3,34 m2
13. Komórki lokatorskie 3,40 m2
14. Komórki lokatorskie 3,75 m2
15. Komórki lokatorskie 3,85 m2
16. Komórki lokatorskie 3,92 m2
17. Komórki lokatorskie 3,87 m2
18. Komórki lokatorskie 3,39 m2
19. Komórki lokatorskie 3,13 m2
20. Komórki lokatorskie 3,82 m2
21. Komórki lokatorskie 6,64 m2
22. Komórki lokatorskie 2,60 m2
23. Komórki lokatorskie 2,59 m2
24. Komórki lokatorskie 2,60 m2
25. Komórki lokatorskie 2,60 m2
26. Komórki lokatorskie 2,59 m2
27. Komórki lokatorskie 2,60 m2
28. Komunikacja 4,25 m2
29. Garaż 35,31 m2
30. Garaż 25,92 m2
31. Garaż 17,33 m2
32. Garaż 17,33 m2
33. Garaż 16,24 m2
34. Garaż 16,24 m2

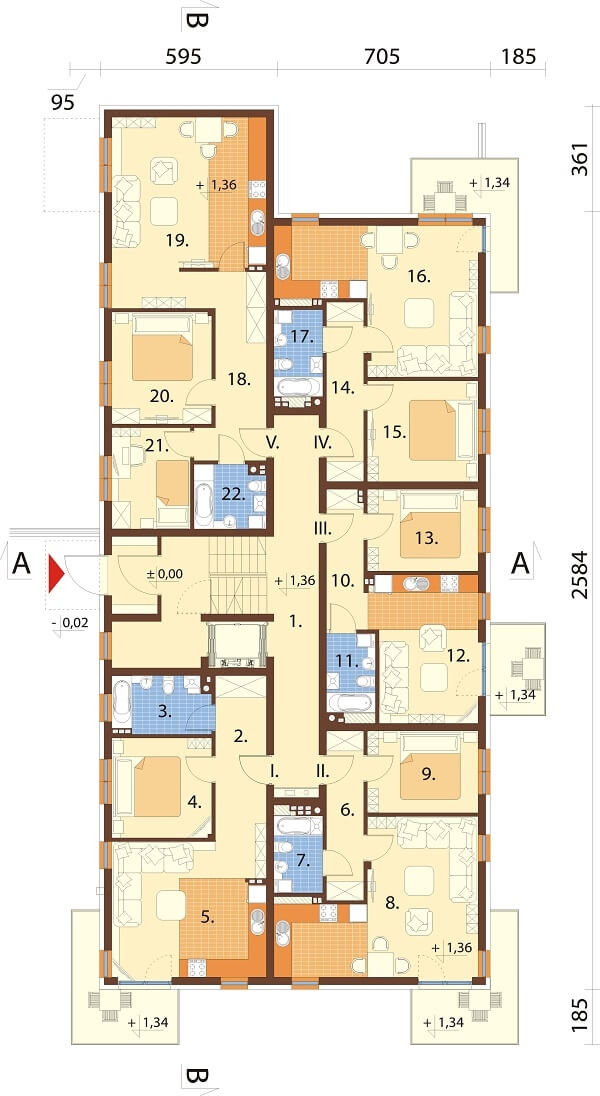

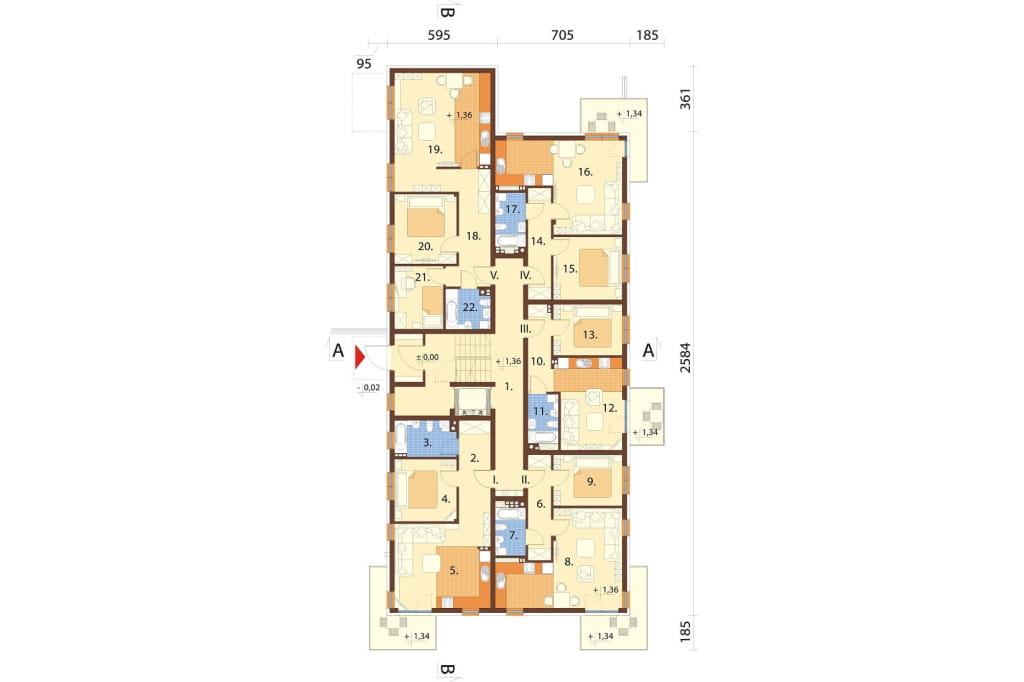

Rzut parteru

Rzut parteru

Rzut parteru

PARTER: 285,68 m2

1. Komunikacja 36,01 m2

Mieszkanie I: 48,61 m2
2. Przedpokój 11,23 m2
3. Łazienka 6,01 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,50 m2

Mieszkanie II: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie III: 36,38 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,80 m2
13. Pokój 9,88 m2

Mieszkanie IV: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie V: 66,88 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,97 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,83 m2

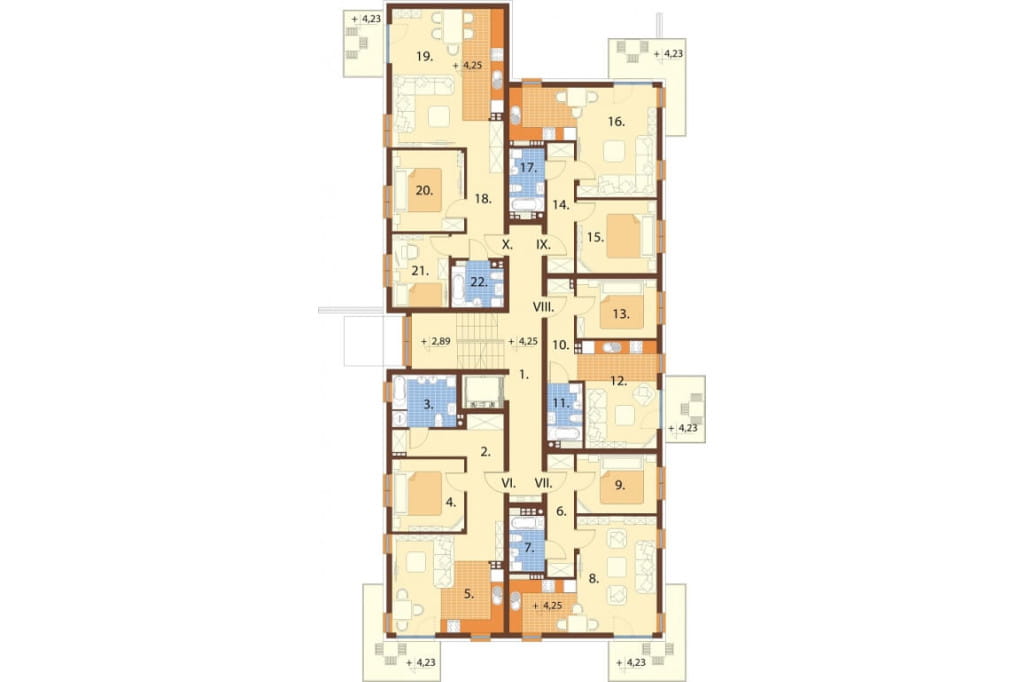

Rzut pierwszego piętra

Rzut pierwszego piętra

Rzut pierwszego piętra

I PIĘTRO: 283,50 m2

1. Komunikacja 29,21 m2

Mieszkanie VI: 53,30 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,99 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,44 m2

Mieszkanie VII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie VIII: 36,38 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,80 m2
13. Pokój 9,88 m2

Mieszkanie IX: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie X: 66,61 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,87 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2
Rzut drugiego piętra

Rzut drugiego piętra

Rzut drugiego piętra

II PIĘTRO: 283,12 m2

1. Komunikacja 29,21 m2

Mieszkanie XI: 53,30 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,89 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,30 m2

Mieszkanie XII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie XIII: 36,29 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,71 m2
13. Pokój 9,88 m2

Mieszkanie XIV: 49,76 m2
14. Przedpokój 5,53 m2
15. Łazienka 4,17 m2
16. Pokój z aneksem kuche. 16,71 m2
17. Pokój 9,88 m2

Mieszkanie XV: 66,52 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,78 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

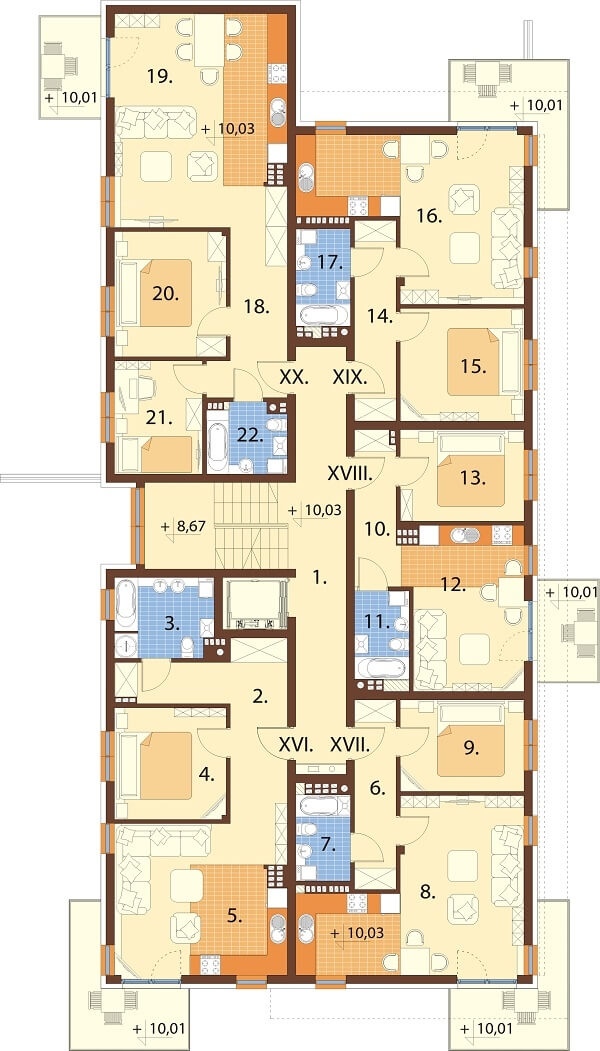

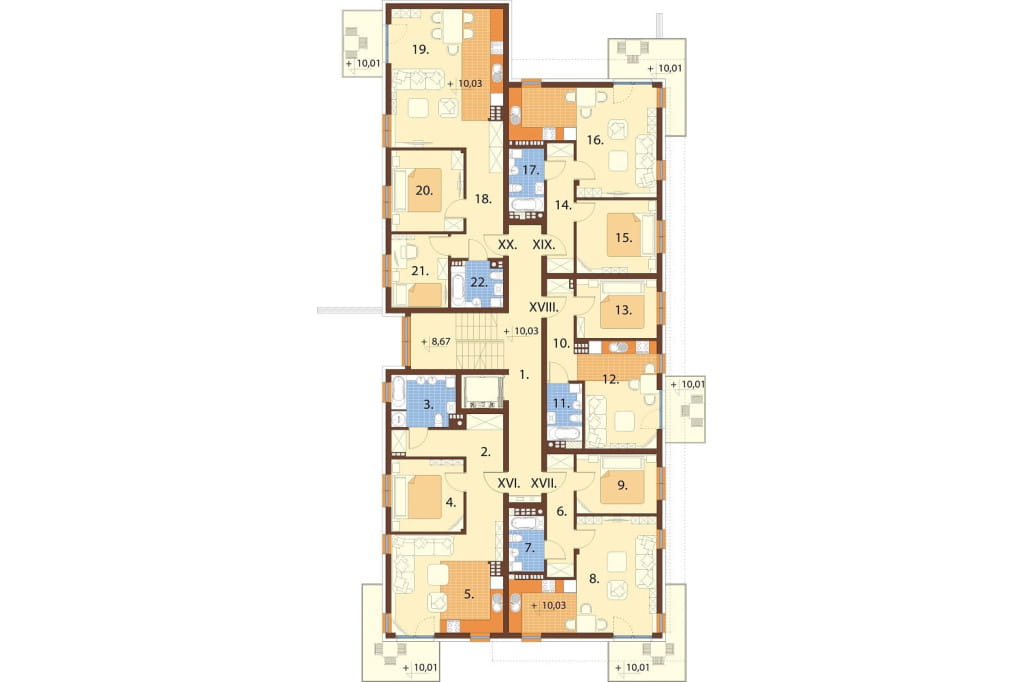

Rzut trzeciego piętra

Rzut trzeciego piętra

Rzut trzeciego piętra

III PIĘTRO: 282,74 m2

1. Komunikacja 29,21 m2

Mieszkanie XVI: 53,12 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,80 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,21 m2

Mieszkanie XVII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie XVIII: 36,19 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,61 m2
13. Pokój 9,88 m2

Mieszkanie XIX: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie XX: 66,2 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,68 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

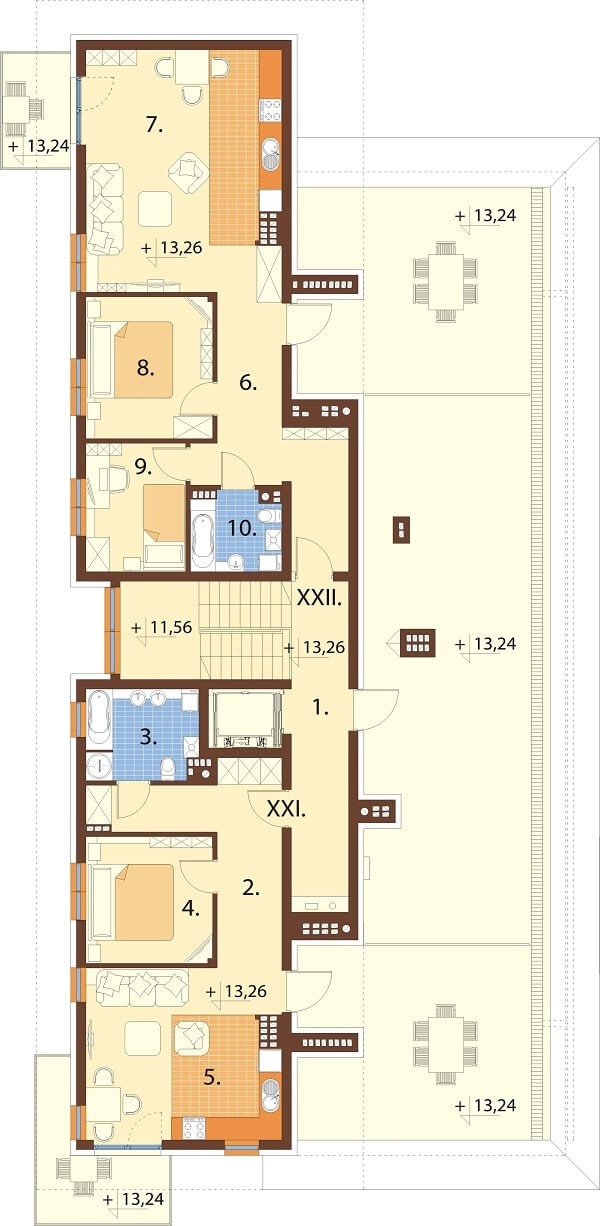

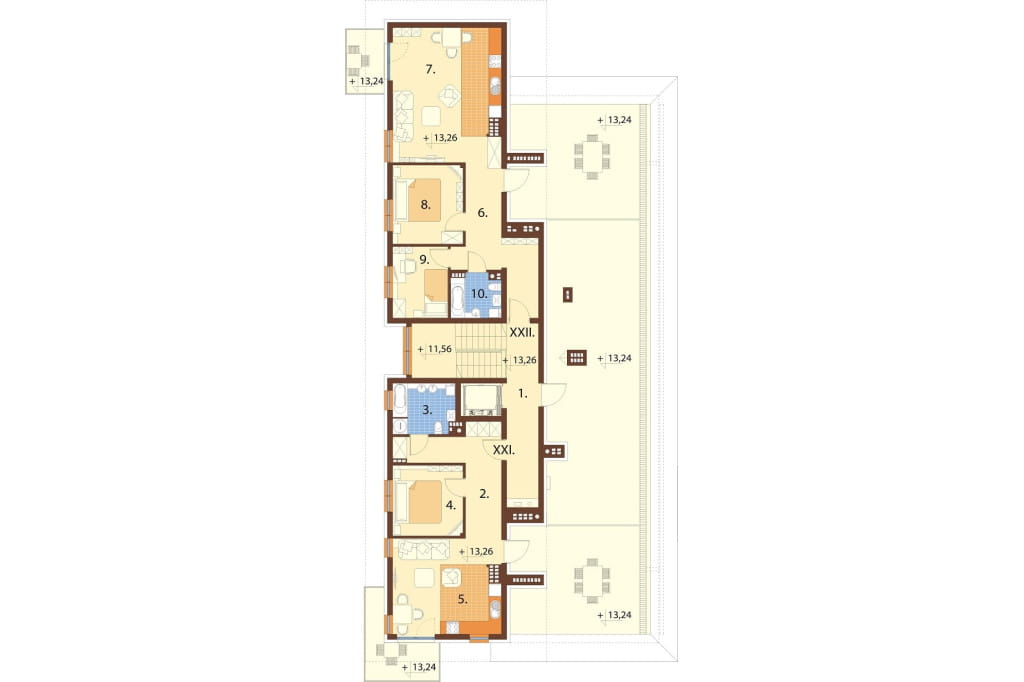

Rzut piętra / antresoli

Rzut piętra / antresoli

Rzut piętra / antresoli

IV PIĘTRO: 137,36 m2

1. Komunikacja 12,11 m2

Mieszkanie XXI: 53,00 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,80 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,09 m2

Mieszkanie XXII: 72,25 m2
6. Przedpokój 17,18 m2
7. Pokój z aneksem kuche. 29,56 m2
8. Pokój 12,19 m2
9. Pokój 8,66 m2
10. Łazienka 4,66 m2

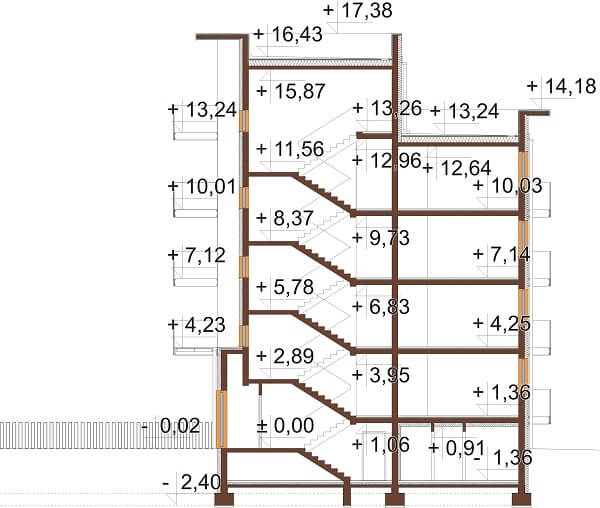

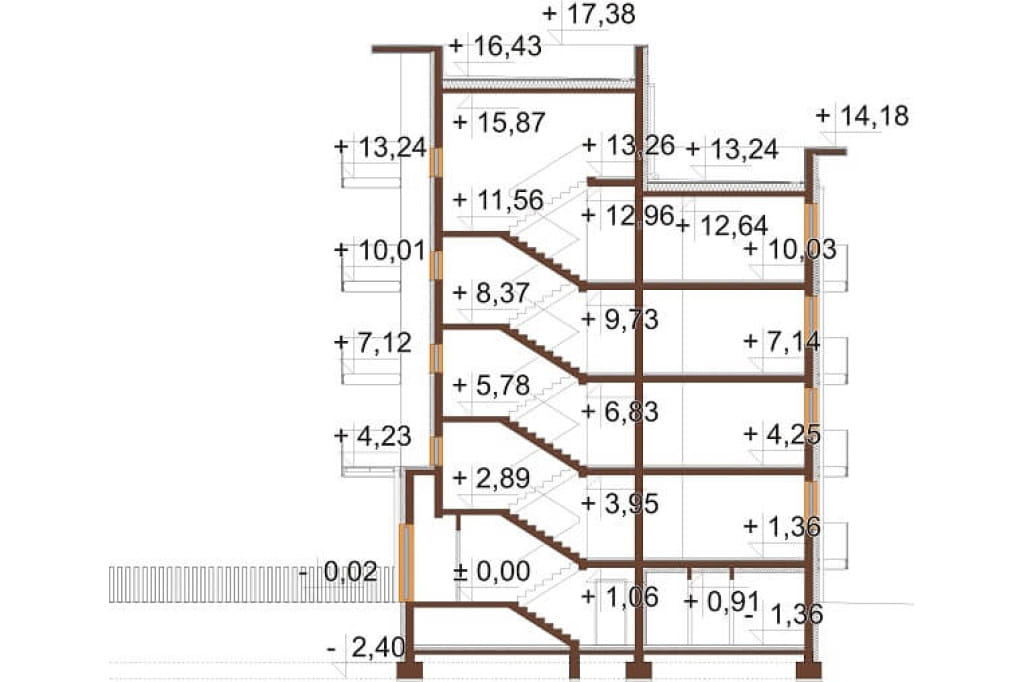

Przekrój

Przekrój

Przekrój
A-A

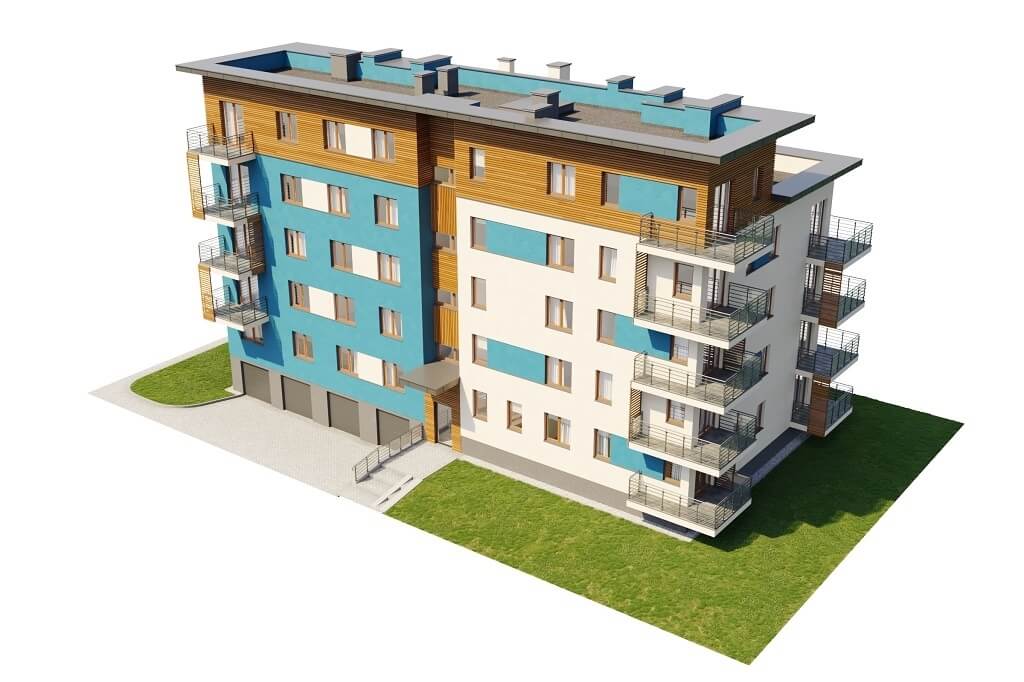

Model 3D

Model 3D

Model 3D
Elewacje

Elewacje

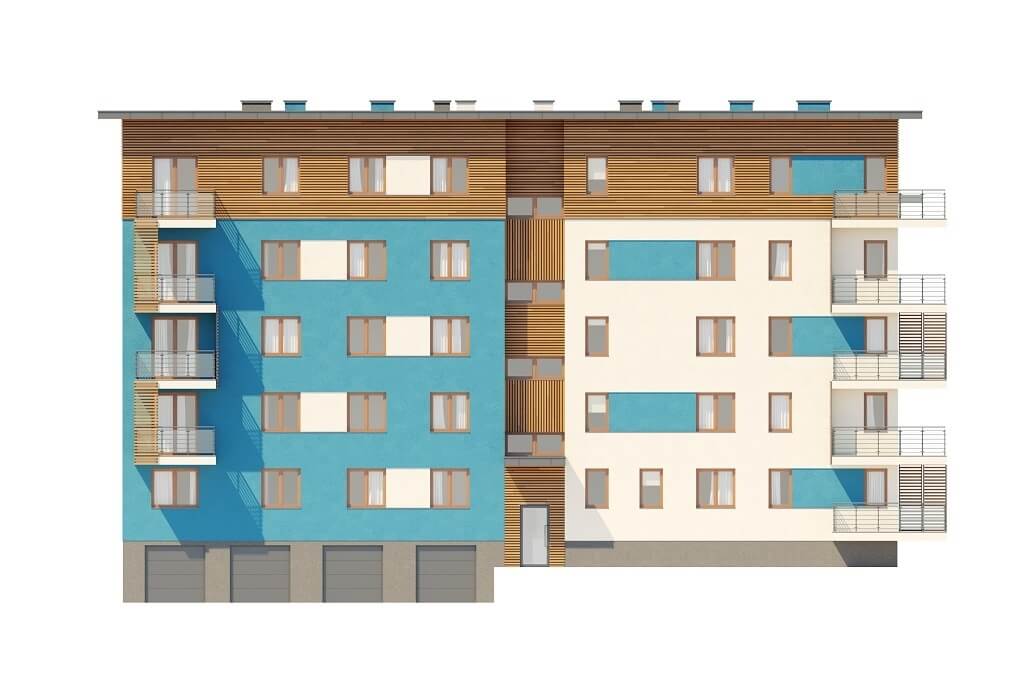

Elewacja frontowa
Elewacja frontowa

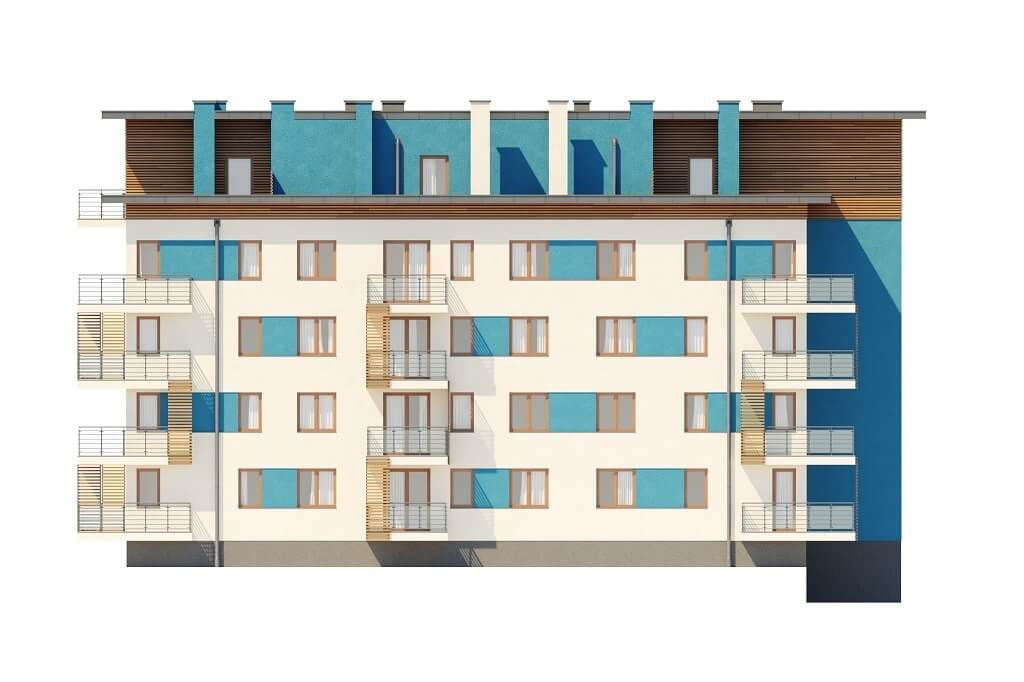

Elewacja ogrodowa
Elewacja ogrodowa

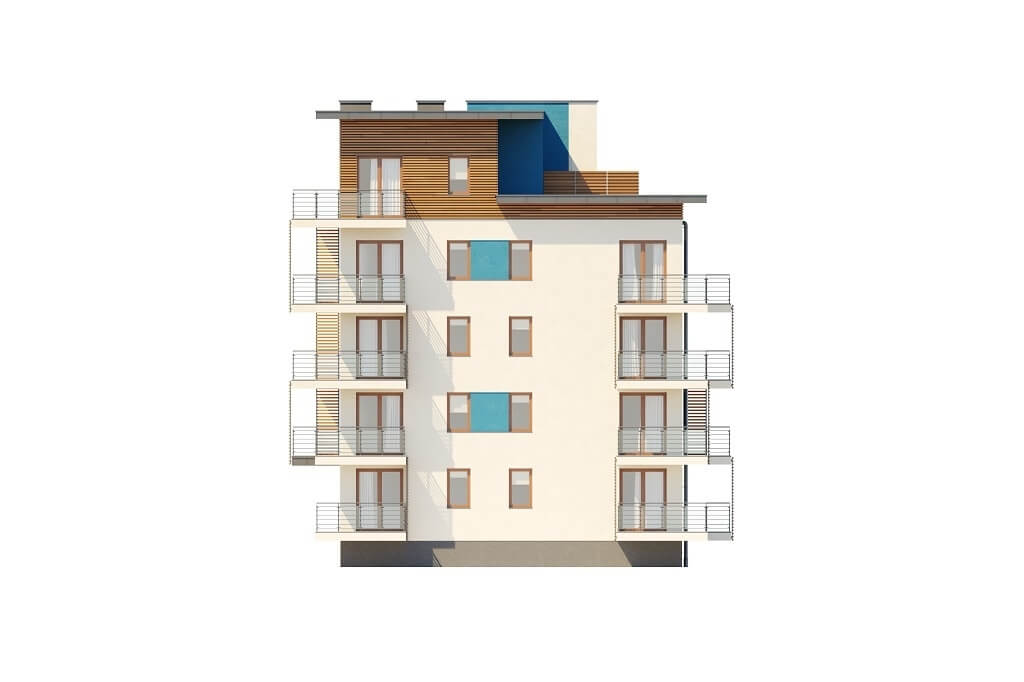

Elewacja boczna
Elewacja boczna

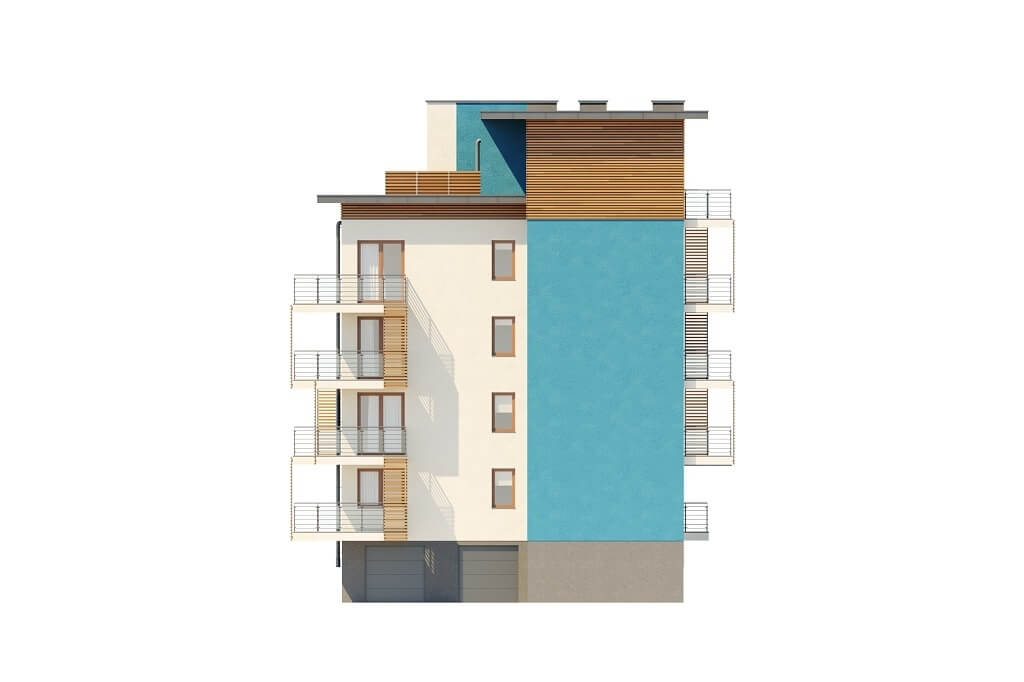

Elewacja boczna
Elewacja boczna
Informacje podstawowe

Informacje podstawowe

Projekt budynku wielorodzinnego L-6670
Budynek jest 4 piętrowy z garażem i komórkami lokatorskimi. Obiekt zawiera 22 mieszkania.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny POROTHERM 25cm, styropian 15c, tyn zewnętrzny.
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 2%
Ogrzewanie: kocioł na gaz ziemny
Wentylacja: grawitacyjna
Pokrycie dachu: papa
Program:
piwnica: komunikacja, 6 garaży, 3 pomieszczenia techniczne, 22 komórki lokatorskie
parter: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 48,61m2, 48,04m2, 36,38m2, 49,76m2, 66,88m2
I piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,50m2, 48,04m2, 36,38m2, 49,76m2, 66,61m2
II piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,30m2, 48,04m2, 36,29m2, 49,76m2, 66,52m2
III piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,12m2, 48,04m2, 36,19m2, 49,76m2, 66,42m2
IV piętro: komunikacja, 2 lokale mieszkalne o powierzchniach użytkowych: 53,00m2, 72,25m2

Koszty budowy sprawdź >>

Architekt: Ewa Ferfecka-Homola, Jonasz Pietraszek,

Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.

Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>

Zawartość projektu

Zawartość projektu sprawdź szczegóły >>

Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:

  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o.)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • przedmiar robót budowlanych
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie

Parametry projektu

Ogólne kategorie, do których należy ten projekt

  • Powierzchnia mieszkalna (m²) 1000 - 2000
  • Powierzchnia użytkowa (m²) 1000 - 2000
  • Powierzchnia zabudowy (m²) 300 - 500
  • Kąt nachylenia dachu (°) 0 - 5
  • Szerokość działki/krótszy bok (m) 20 - 25
  • Wysokość budynku (m) 15 - 20

Podstawowe parametry projektu

  • Powierzchnia mieszkalna (m²) 1136.65
  • Powierzchnia użytkowa (m²) 1541.86
  • Powierzchnia zabudowy (m²) 357.33
  • Szerokość budynku/krótszy bok (m) 13.00
  • Długość budynku/dłuższy bok (m) 29.45
  • Wysokość budynku (m) 17.90
  • Szerokość działki/krótszy bok (m) 21.00
  • Kąt nachylenia dachu (°) 2%
  • Rodzaj dachu płaski
  • Garaż z garażem
  • Poddasze piętro

Uzupełniające parametry projektu

  • Rodzaj technologii* tradycyjna
  • Kubatura (m³) 5895.56
  • Liczba kondygnacji pow. 4
  • Rodzaj ogrzewania gazowe
  • Wskaźnik energii pierwotnej (kWh/(m²·rok)) 69.54
  • Liczba pomieszczeń 132
  • Liczba łazienek (bez WC) 21 - 30

* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
