Budynek biurowo - magazynowy
Kod: K-119
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1440,17 m2. Budynek nie jest podpiwniczony. Obiekt składa się z dwóch części: pierwsza część to trzykondygnacyjny budynek biurowy, druga część to jednokondygnacyjna hala magazynowa. W części produkcyjnej zaprojektowano 1 pomieszczenie magazynowe do późniejszej aranżacji. Przewidywane zatrudnienie w części biurowej to ok. 25 - 30 osób.

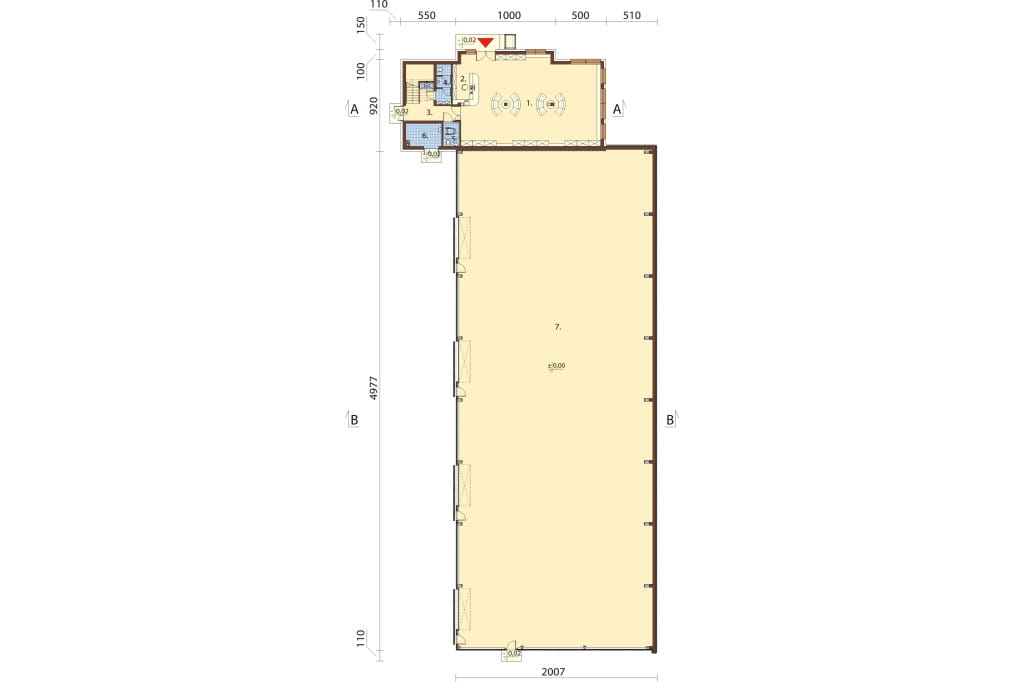

Rzut parteru
Parter: 1124,87 m2
1. Ekspozycja 116,77 m2
2. Recepcja 8,99 m2
3. Korytarz / klatka schodowa 11,45 m2
4. Wc męskie 5,63 m2
5. Wc damskie / dla niepełnosprawnych 3,87 m2
6. Kotłownia 7,82 m2
7. Hala wielofunkcyjna 970,34 m2

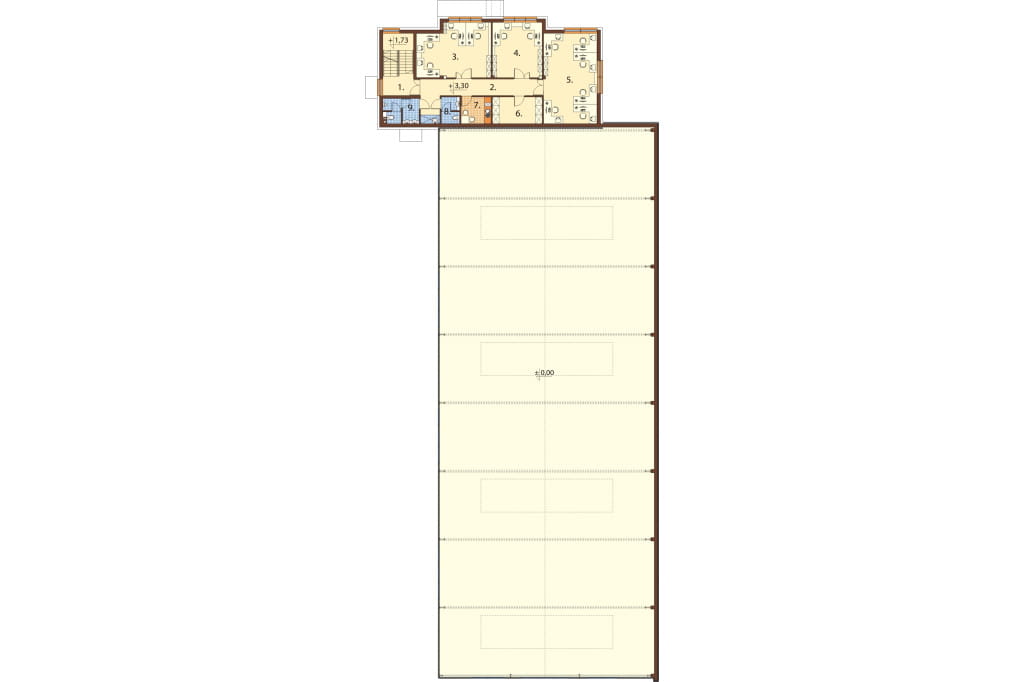

Rzut I piętra
I piętro: 156,82 m2
1. Klatka schodowa 16,24 m2
2. Korytarz 20,55 m2
3. Biuro 31,16 m2
4. Biuro 22,31 m2
5. Biuro 39,43 m2
6. Archiwum 10,13 m2
7. Pokój śniadań 6,42 m2
8. Wc damskie 3,79 m2
9. Wc męskie 6,79 m2

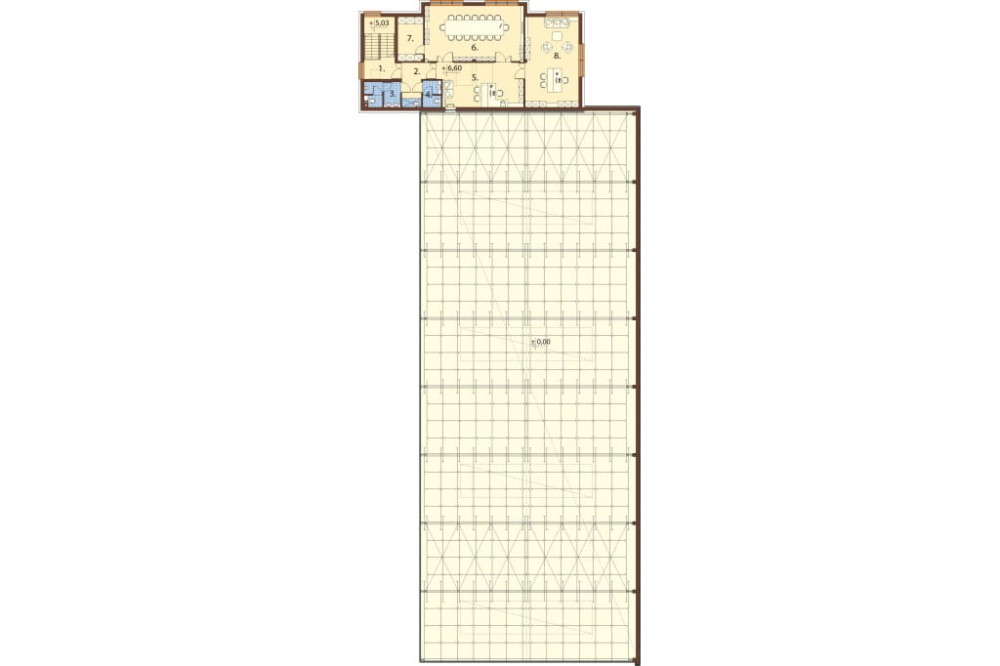

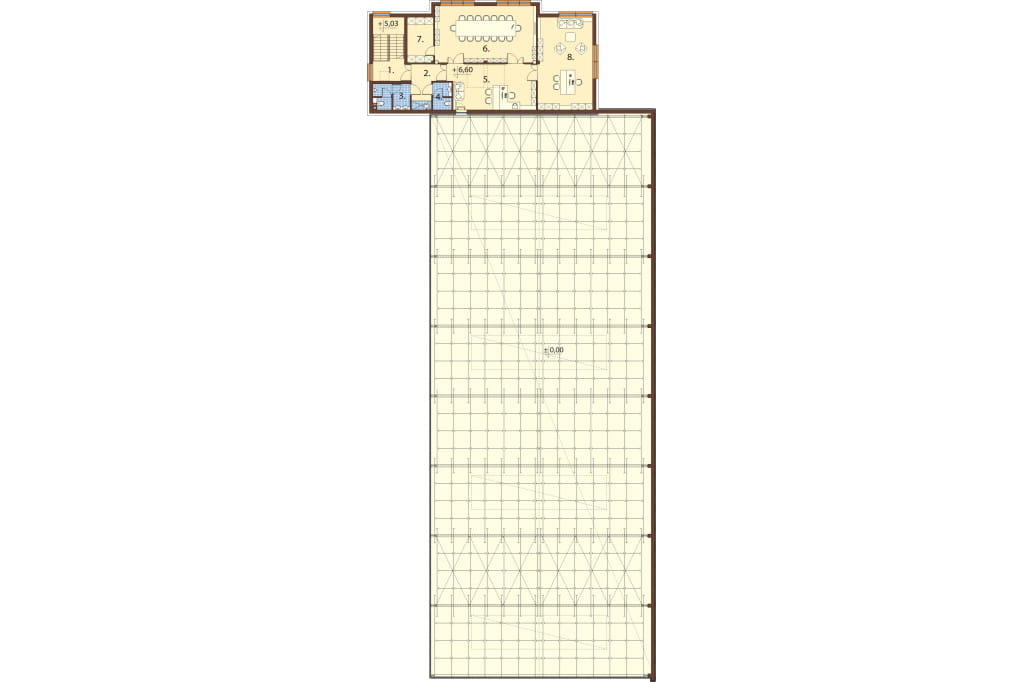

Rzut II piętra
II piętro: 158,48 m2
1. Klatka schodowa 16,25 m2
2. Korytarz 8,83 m2
3. Wc męskie 6,79 m2
4. Wc damskie 3,79 m2
5. Sekretariat 29,69 m2
6. Pokój konferencyjny 44,60 m2
7. Pomieszczenie gospodarcze 9,10 m2
8. Gabinet dyrektora 39,43 m2

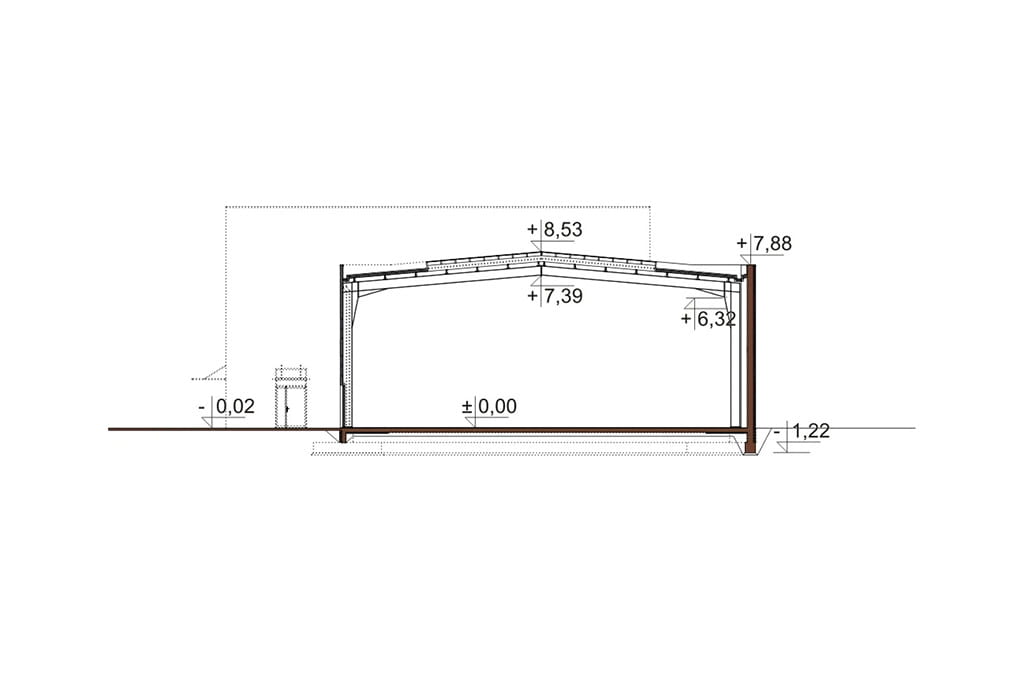

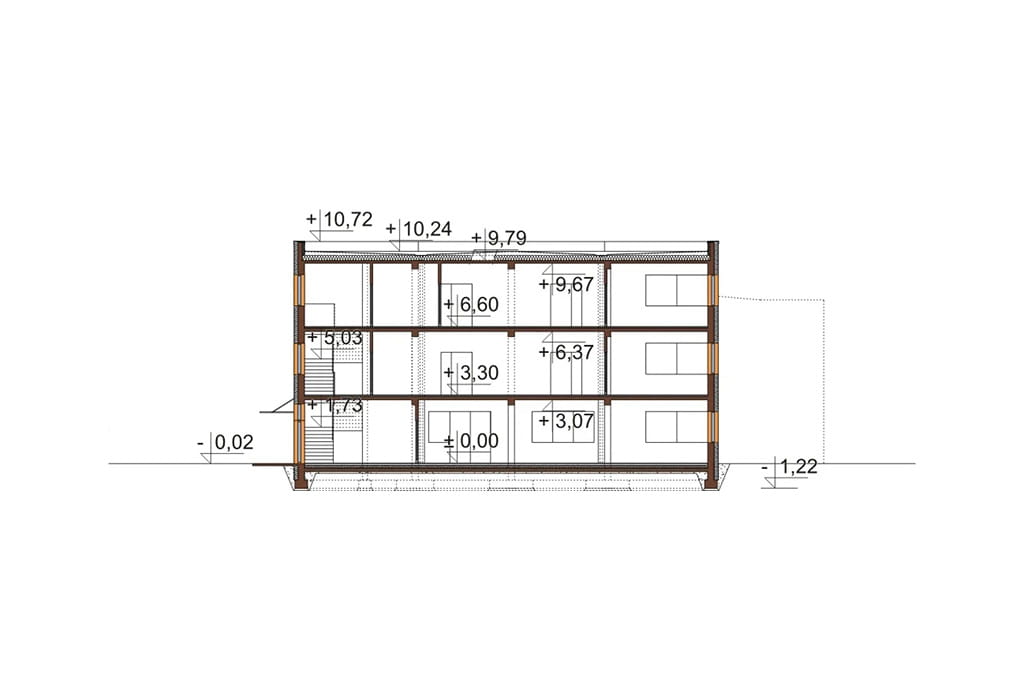

Przekrój

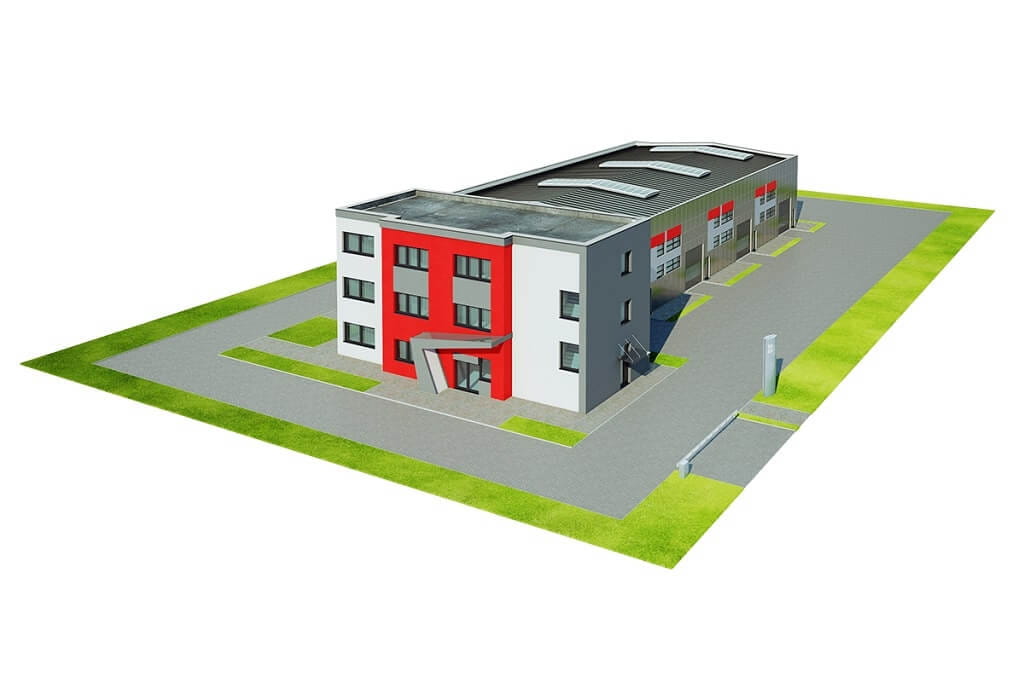

Model

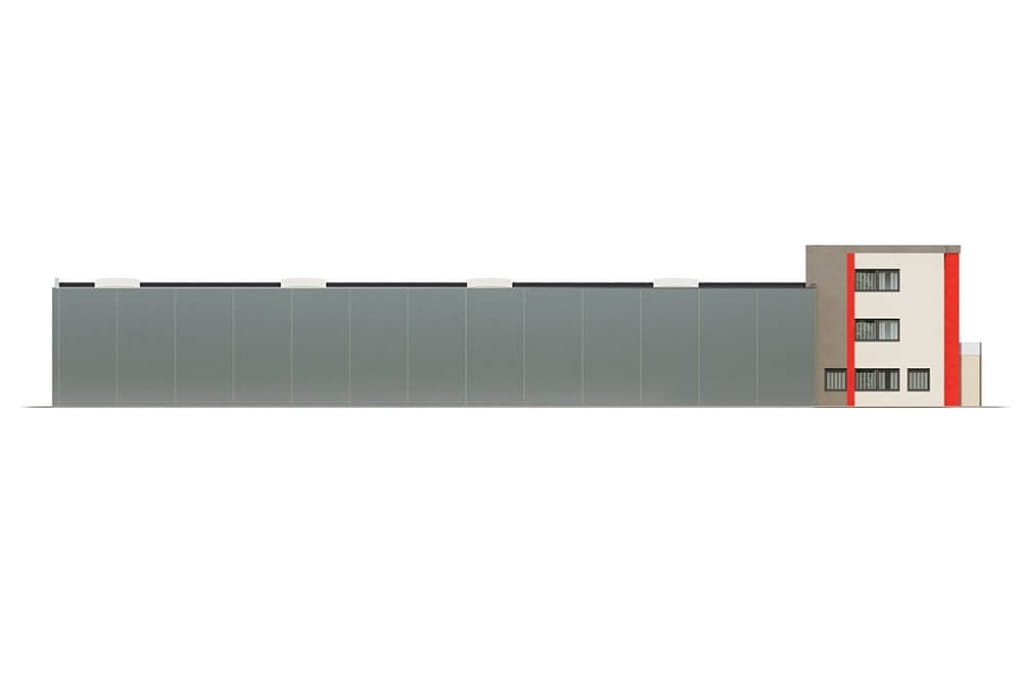

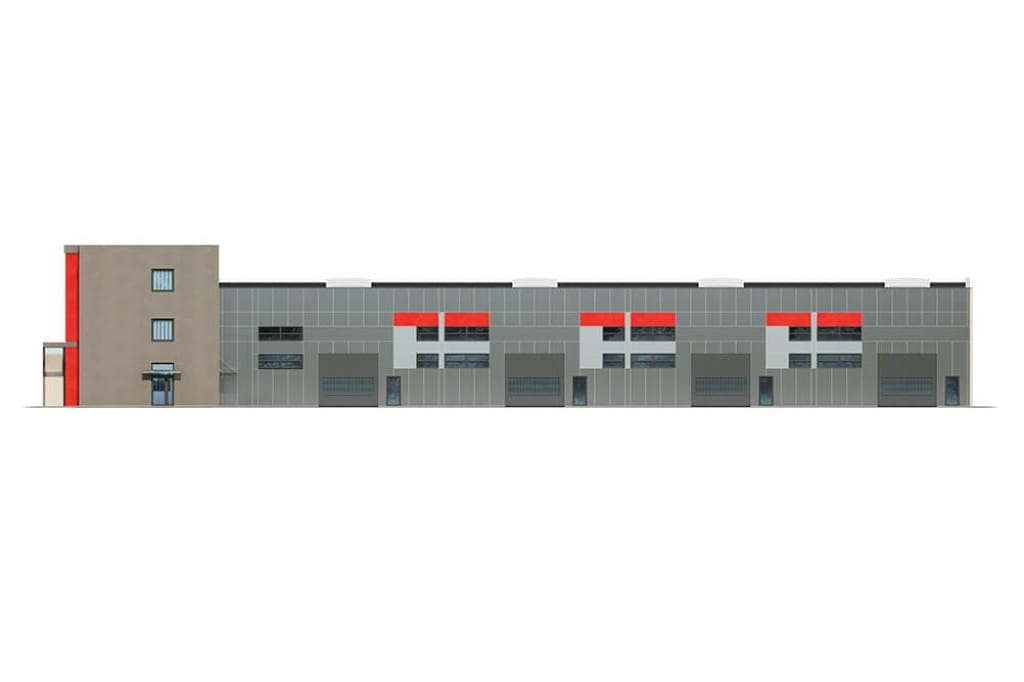

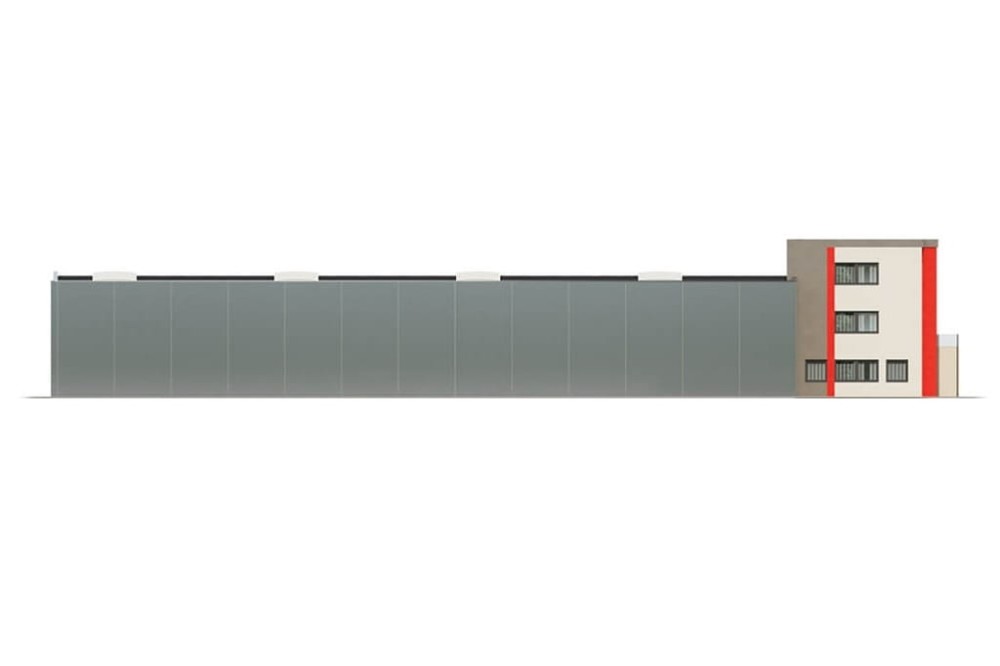

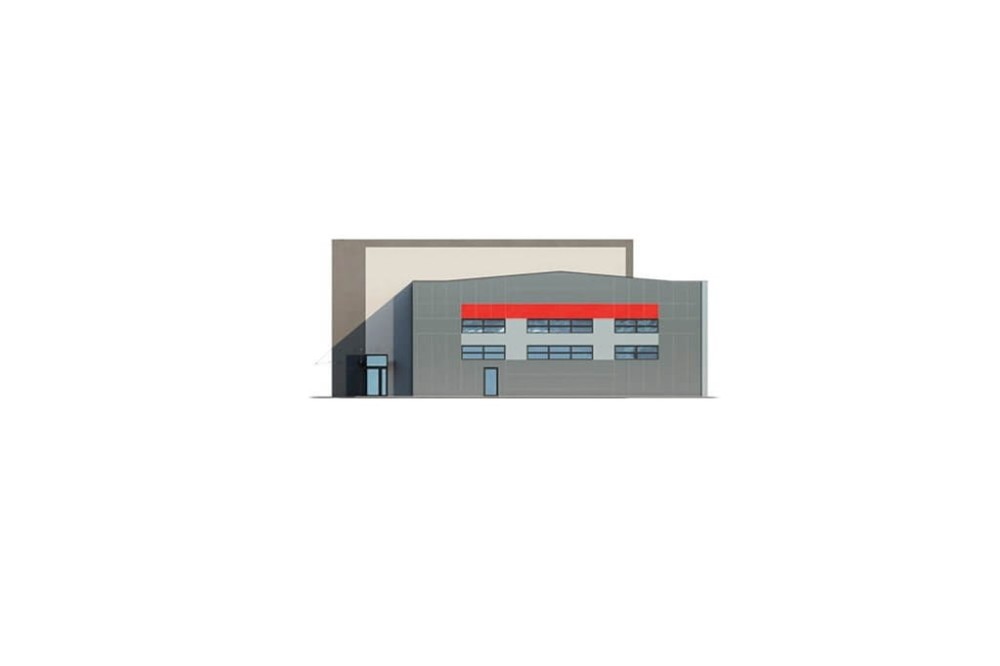

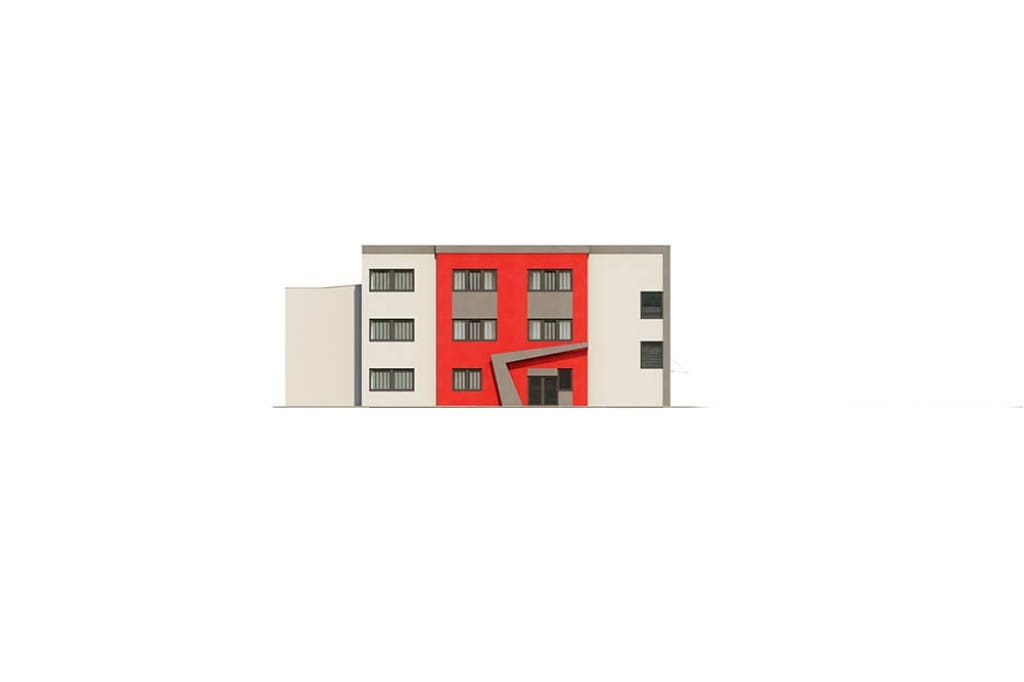

Elewacje
Informacje podstawowe
Technologia: tradycyjna (część biurowa) / stalowa (część magazynowa)
Ściany zewnętrzne:
część biurowa: pustak ceramiczny 30cm, styropian 20cm, tynk zewnętrzny
część magazynowa: ściana południowa (z oknami): płyta warstwowa z rdzeniem poliuretanowym 12cm, ściana północna (bez okien): pustak ceramiczny 30cm, wełna mineralna niepalna 10cm, tynk zewnętrzny pełniąca funkcję ściany oddzielenia przeciwpożarowego
Stropy w budynku nad częścią biurową: żelbetowe
Kąt nachylenia dachu: od 3° do 5°
Ogrzewanie: kocioł gazowy / magazyn ogrzewany będzie za pomocą aparatów grzewczo wentylacyjnych gazowych
Wentylacja:
część biurowa: wentylacja mechaniczna
część magazynowa: wentylacja grawitacyjna
Pokrycie dachu:
część biurowa: stropodach
część magazynowa: dachowa płyta warstwowa z rdzeniem poliuretanowym
Program:
parter: ekspozycja, recepcja, korytarz / kl. schodowa, WC męskie, WC damskie i dla osób niepełnosprawnych, kotłownia, hala wielofunkcyjna
I piętro: kl. schodowa, korytarz, 3 pom. biurowe, archiwum, pokój śniadań, WC damskie, WC męskie
II piętro: kl. schodowa, korytarz, WC męskie, WC damskie, sekretariat, pokój konferencyjny, pom. gospodarcze, gabinet dyrektora.
Oferujemy również do sprzedaży projekt konstrukcyjny wykonawczy konstrukcji hali stalowej w cenie 3000 zł brutto.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan,gaz, c.o. z kotłownią na gaz, wentylacja mechanicza)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 1000 - 2000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) 0 - 10
- Wysokość budynku (m) 10 - 12
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1440.17
- Powierzchnia zabudowy (m²) 1201.01
- Szerokość budynku/krótszy bok (m) 25.60
- Długość budynku/dłuższy bok (m) 60.27
- Wysokość budynku (m) 10.74
- Szerokość działki/krótszy bok (m) 32.60
- Kąt nachylenia dachu (°) 3 - 5
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna / stalowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 10076.30
- Liczba kondygnacji 3
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 105.47
- Wentylacja* mechaniczna
- Liczba pomieszczeń 24
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
