Projekt

Budynek usługowo - biurowo - magazynowy

Kod: K-118
Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71

zobacz realizacje naszych projektów

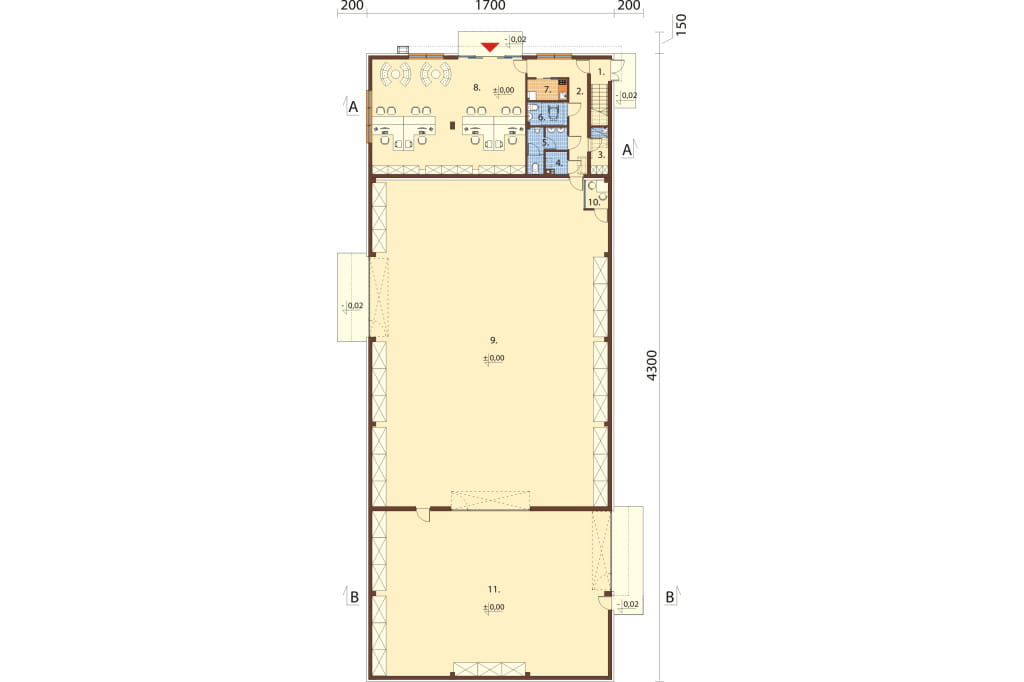

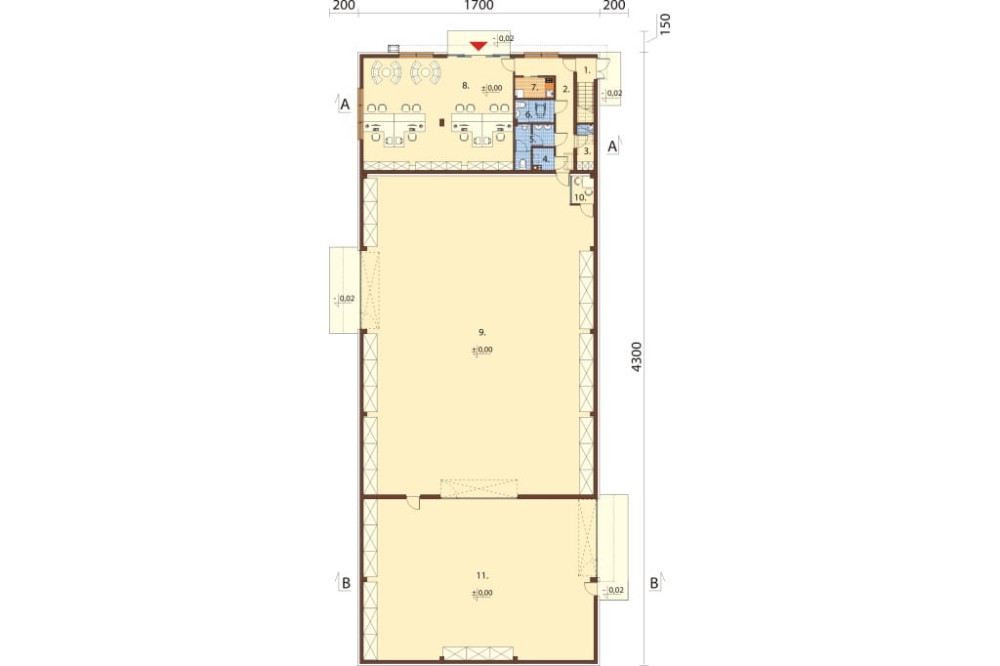

Rzut parteru



Projekt K-118 - rzut

PARTER: 661,68 m2

1. Wiatrołap + kl. scho. 5,22 m2
2. Korytarz 12,95 m2
3. Przebieralnia 3,68 m2
4. Pom. techniczne 2,14 m2
5. WC męskie 5,78 m2
6. WC damskie / dla niepełno. 4,18 m2
7. Pokój śniadań 3,82 m2
8. Biuro 82,31 m2
9. Pom. magazynowe 356,90 m2
10. Pokój magazynierów 2,87 m2
11. Pom. magazynowe 181,83 m2

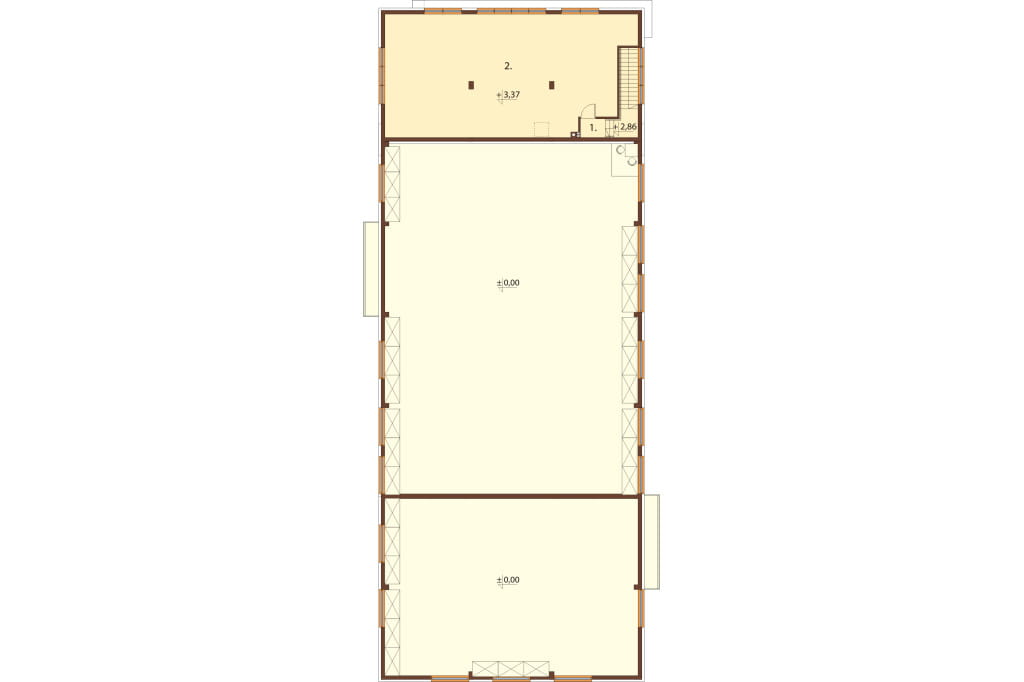

Rzut poddasza



Projekt K-118 - rzut

PODDASZE NIEUŻYTKOWE DO ADAPTACJI: 121,55 m2

1. Kl. schodowa 5,92 m2
2. Poddasze nieużytk. do adaptacji 115,63 m2

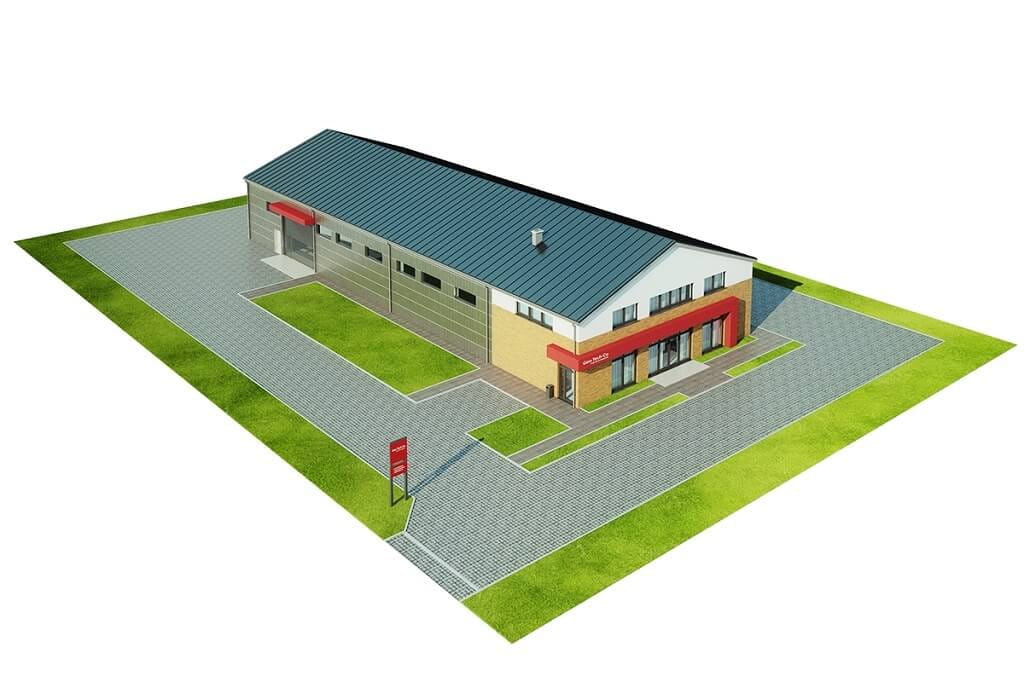

Model



Projekt K-118 - model

Elewacje



Projekt K-118 - elewacja

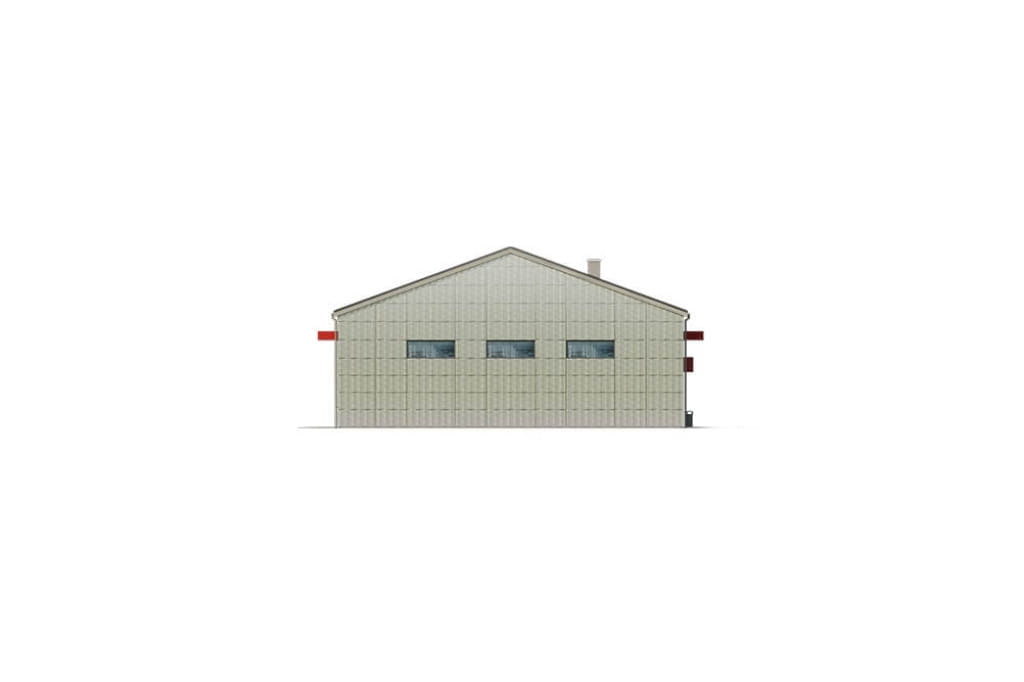

elewacja ogrodowa
Projekt K-118 - elewacja

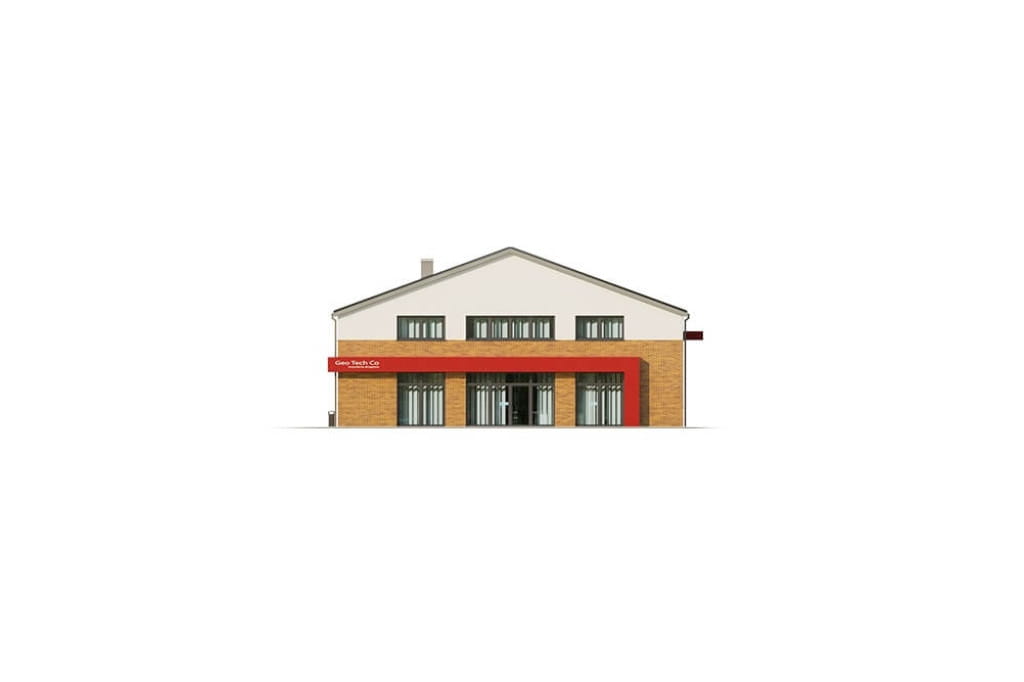

elewacja frontowa
Projekt K-118 - elewacja

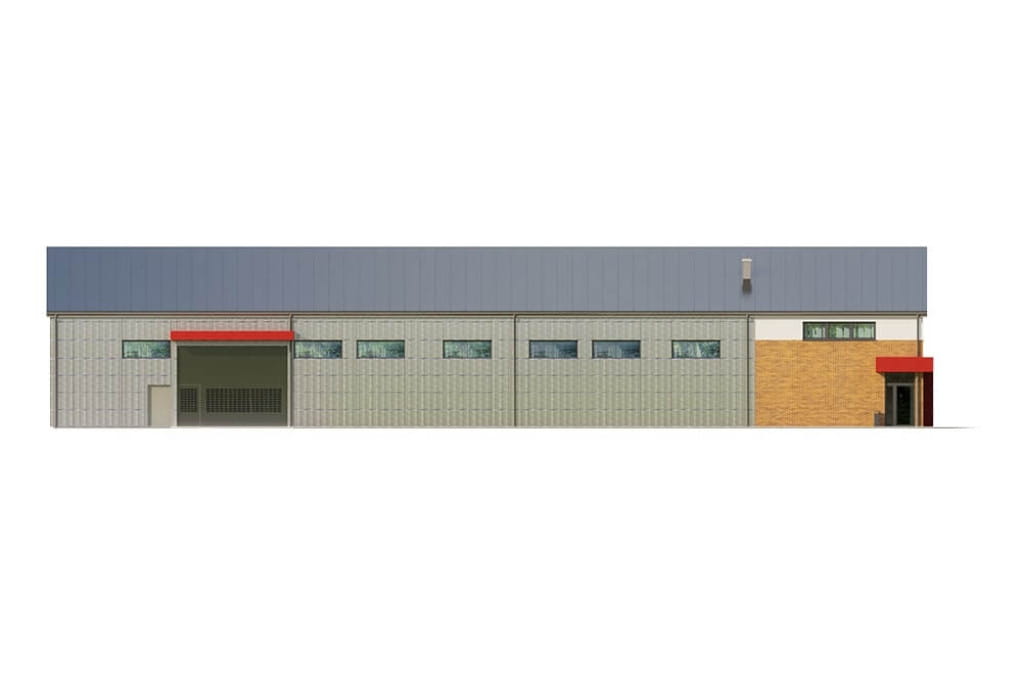

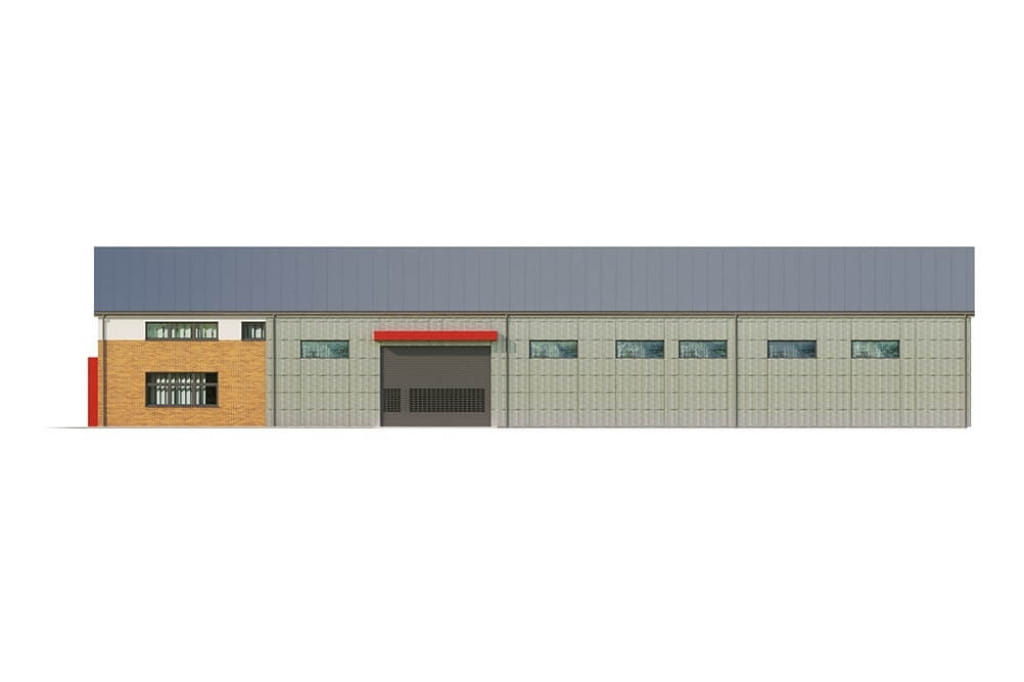

elewacja boczna
Projekt K-118 - elewacja
elewacja boczna
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku usługowo - biurowo - magazynowego K-118
Budynek nie jest podpiwniczony. Obiekt składa się z dwóch części: 1 część to dwukondygnacyjny budynek biurowy, 2 część to jednokondygnacyjna hala magazynowa.
Druga kondygnacja obiektu w części biurowej jest niezagospodarowana. Zakłada się możliwość jej adaptacji w przyszłości.
W części biurowej przewiduje się około 4 - 6 pracowników. W części magazynowej planuje się zatrudnienie 2 - 3 pracowników.

Technologia: tradycyjna
Ściany zewnętrzne: beton komórkowy 24cm, styropian 15cm, tynk zewnętrzny (na hali szkielet żelbetowy  z wypełnieniem z betonu komórkowego 24 cm).
Dach: płyta warstwowa z rdzeniem poliuretanowym na konstrukcji stalowej nad halą, nad biurem na konstrukcji drewnianej
Stropy w budynku: żelbetowe nad parterem i piętrem w części biurowej
Kąt nachylenia dachu: 20°
Ogrzewanie: kocioł na paliwo gazowe
Wentylacja: mechaniczna z rekuperacją (pomieszczenia biurowe i socjalne), pozostałe - wentylacja grawitacyjna
Pokrycie dachu: blachodachówka
Program: wiatrołap, korytarz, przebieralnia, pom. techniczne, WC męskie, WC damskie i dla niepełnosprawnych, pokój śniadań, biuro, 2 pom. magazynowe, pokój magazynierów, poddasze nieużytkowe do adaptacji.

Powierzchnia zabudowy: 731.00 m²
Powierzchnia użytkowa: 661.68 m²
Kubatura: 5625.00 m³
Szerokość działki: 25.00 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia budynku węższą elewacją.

Ilość kondygnacji: 2
Liczba pomieszczeń: 13
Kąt nachylenia dachu: 20°
Pokój na parterze: Nie
Wysokość budynku: 9.03 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 55.22 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: Poddasze nieużytkowe do adaptacji
Typ: handlowo-usługowe, komercyjne, projekt biura, projekt budynku handlowo-usługowego, projekt budynku usługowego, produkcyjne, projekty budynków produkcyjnych, Hala magazynowa, Budynki magazynowo - produkcyjne
Technologia: tradycyjna

Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 3 600 PLN KUP
PROJEKT


ŁĄCZNA ZAWARTOŚĆ OBU PROJEKTÓW ARCHITEKTONICZNO - BUDOWLANEGO ORAZ PROJEKTU TECHNICZNEGO, KTÓRE MOŻNA ZAMÓWIĆ RAZEM LUB OSOBNO :
  • projekt architektoniczny budowlany
  • projekt konstrukcyjny budowlany
  • projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan,gaz, c.o. z kotłownią na gaz, wentylacja mechanicza, klimatyzacja)
  • projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
  • zestawienie materiałów budowlanych
  • zestawienie elementów konstrukcji stalowej
  • zestawienie elementów więźby dachowej
  • projektowana charakterystyka energetyczna budynku
  • zgoda na zmiany w projekcie



Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
