Projekt domu BUDYNEK WIELORODZINNY Kod: DM-6670
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570
Model

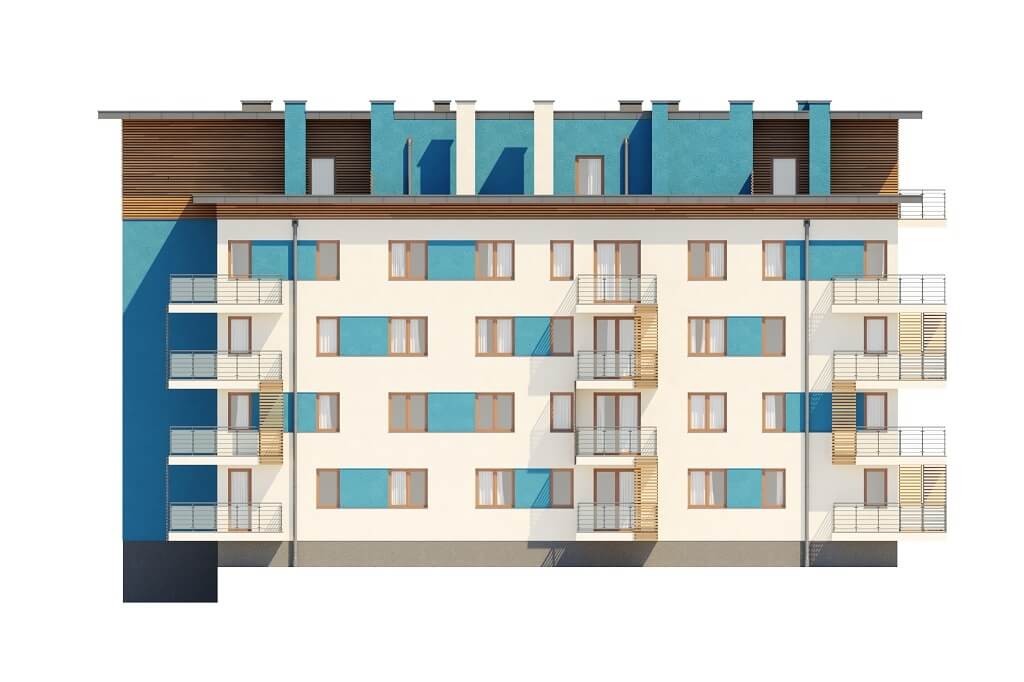

Elewacje
elewacja ogrodowa

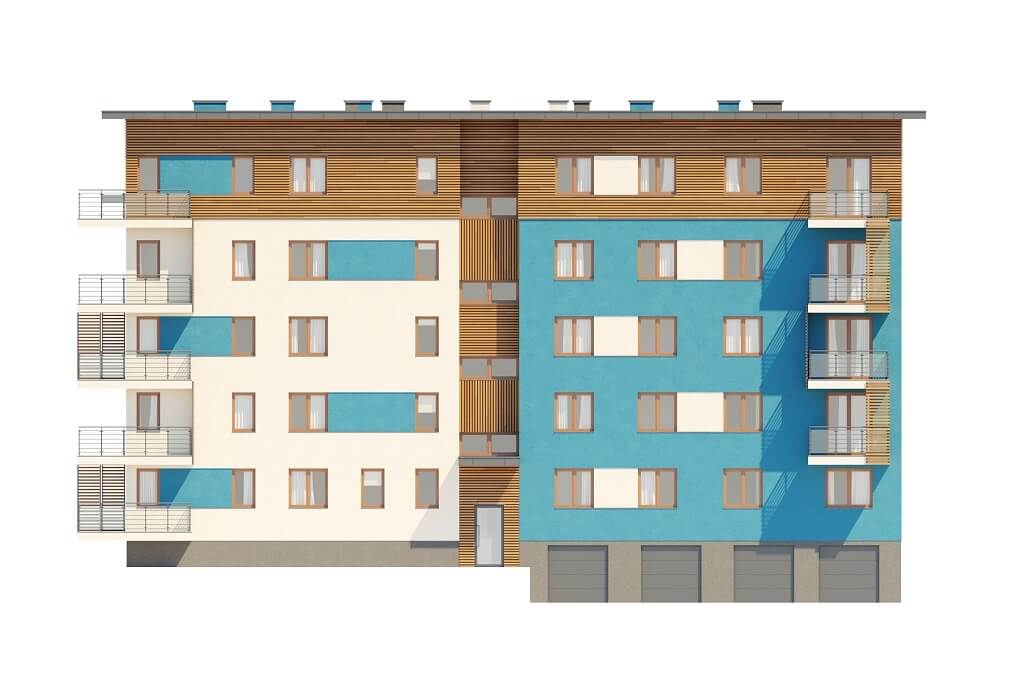

elewacja frontowa

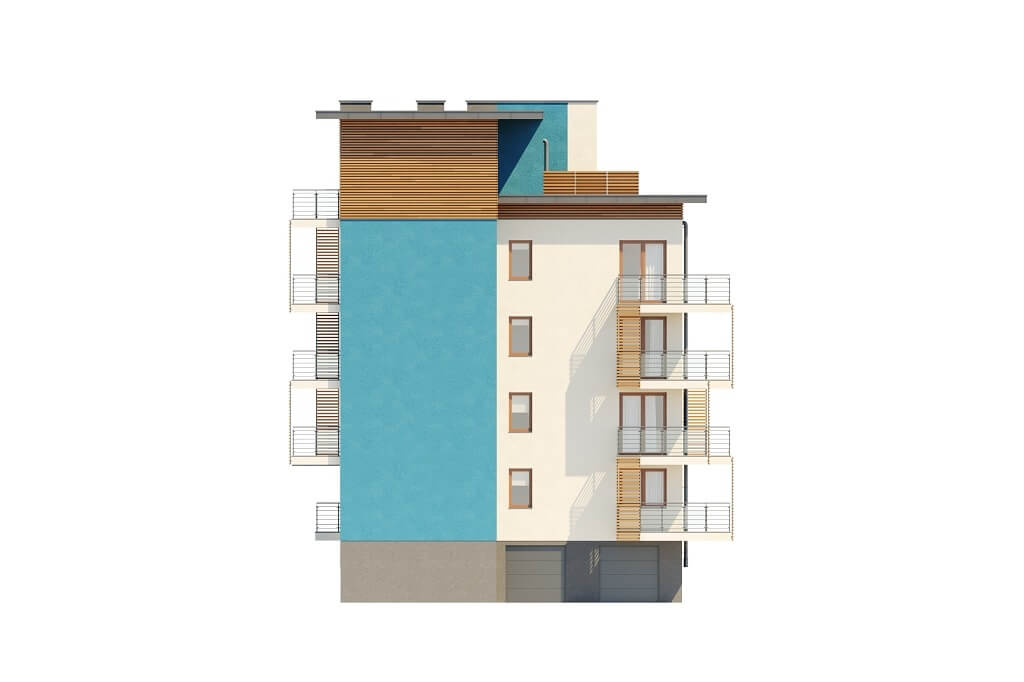

elewacja boczna
elewacja boczna

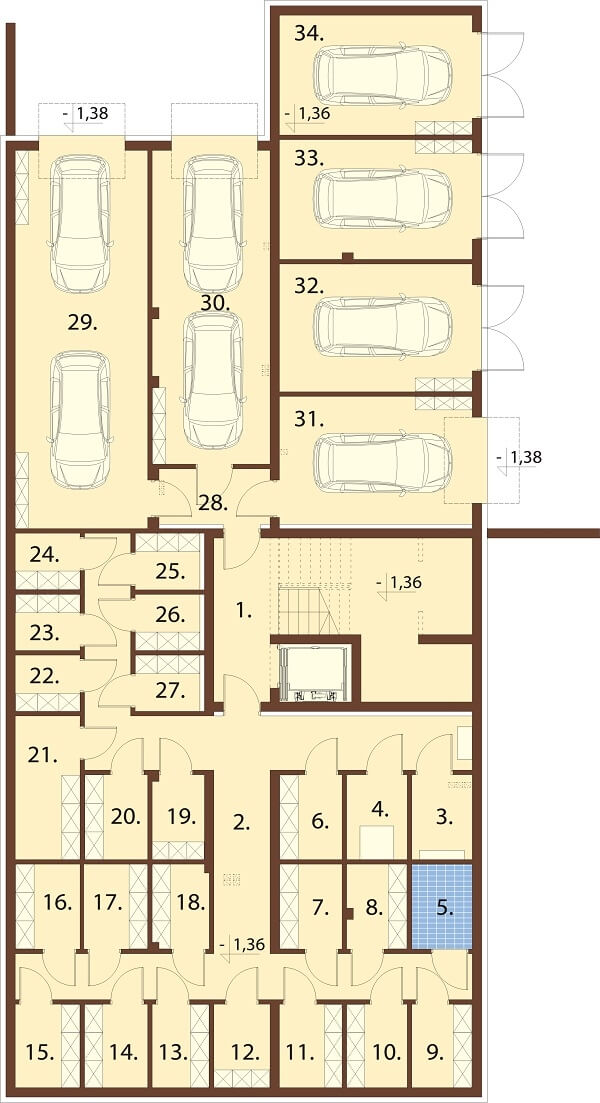

Rzut piwnicy

PIWNICA: 269,46 m2

1. Komunikacja 6,98 m2
2. Komunikacja 42,36 m2
3. Rozdzielnia elekry. 3,55 m2
4. Teletechnika 3,55 m2
5. Pom. przyłącza wody 3,55 m2
6. Komórki lokatorskie 3,80 m2
7. Komórki lokatorskie 3,80 m2
8. Komórki lokatorskie 3,61 m2
9. Komórki lokatorskie 3,60 m2
10. Komórki lokatorskie 3,60 m2
11. Komórki lokatorskie 3,73 m2
12. Komórki lokatorskie 3,34 m2
13. Komórki lokatorskie 3,40 m2
14. Komórki lokatorskie 3,75 m2
15. Komórki lokatorskie 3,85 m2
16. Komórki lokatorskie 3,92 m2
17. Komórki lokatorskie 3,87 m2
18. Komórki lokatorskie 3,39 m2
19. Komórki lokatorskie 3,13 m2
20. Komórki lokatorskie 3,82 m2
21. Komórki lokatorskie 6,64 m2
22. Komórki lokatorskie 2,60 m2
23. Komórki lokatorskie 2,59 m2
24. Komórki lokatorskie 2,60 m2
25. Komórki lokatorskie 2,60 m2
26. Komórki lokatorskie 2,59 m2
27. Komórki lokatorskie 2,60 m2
28. Komunikacja 4,25 m2
29. Garaż 35,31 m2
30. Garaż 25,92 m2
31. Garaż 17,33 m2
32. Garaż 17,33 m2
33. Garaż 16,24 m2
34. Garaż 16,24 m2

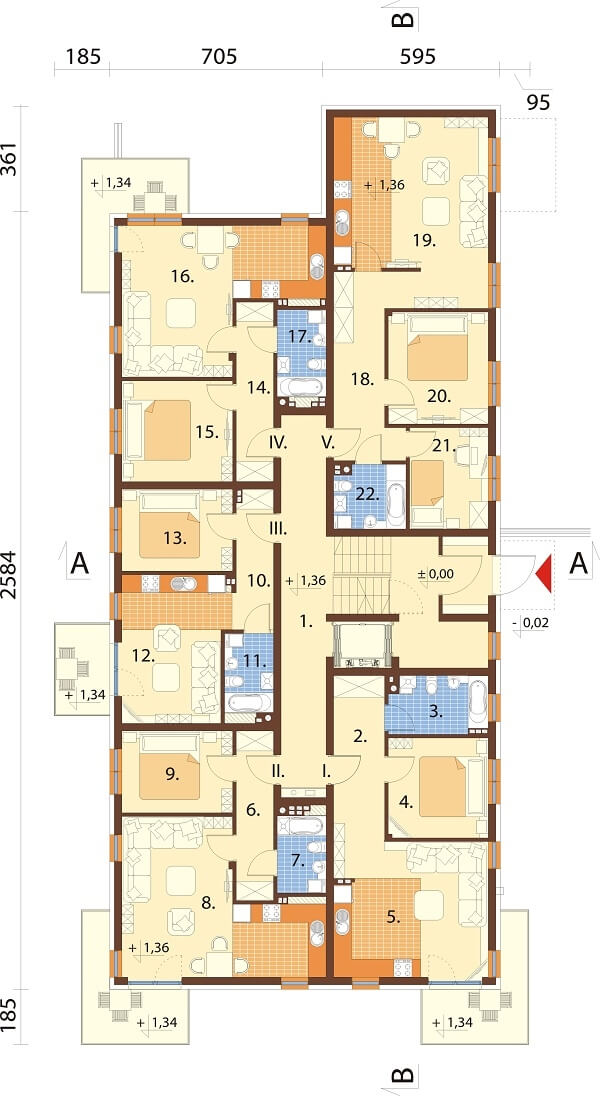

Rzut parteru

PARTER: 285,68 m2

1. Komunikacja 36,01 m2

Mieszkanie I: 48,61 m2
2. Przedpokój 11,23 m2
3. Łazienka 6,01 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,50 m2

Mieszkanie II: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie III: 36,38 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,80 m2
13. Pokój 9,88 m2

Mieszkanie IV: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie V: 66,88 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,97 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,83 m2

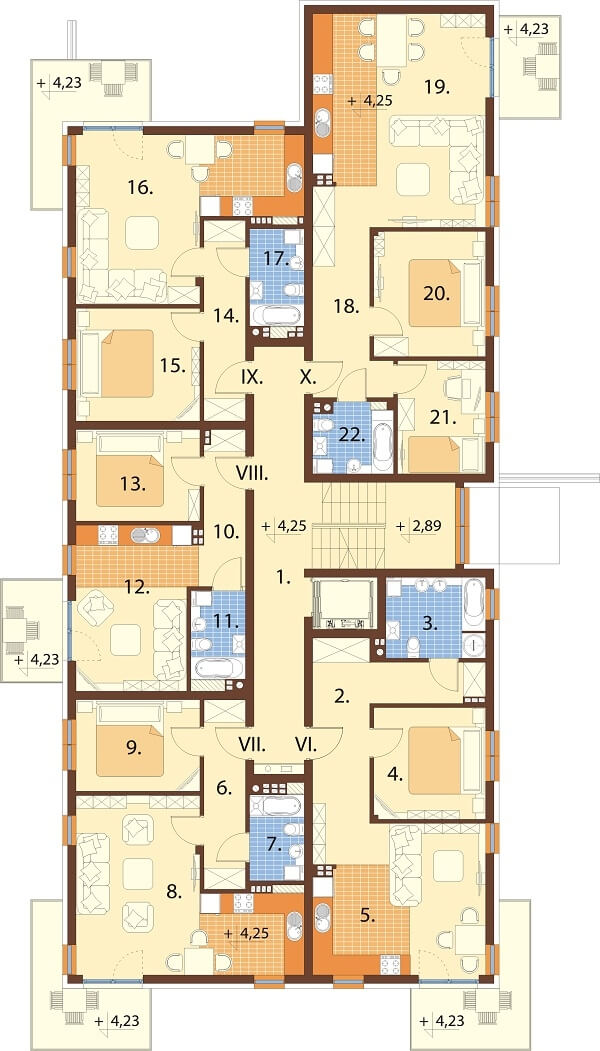

Rzut I piętra

I PIĘTRO: 283,50 m2

1. Komunikacja 29,21 m2

Mieszkanie VI: 53,30 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,99 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,44 m2

Mieszkanie VII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie VIII: 36,38 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,80 m2
13. Pokój 9,88 m2

Mieszkanie IX: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie X: 66,61 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,87 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

Rzut II piętra

II PIĘTRO: 283,12 m2

1. Komunikacja 29,21 m2

Mieszkanie XI: 53,30 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,89 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,30 m2

Mieszkanie XII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie XIII: 36,29 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,71 m2
13. Pokój 9,88 m2

Mieszkanie XIV: 49,76 m2
14. Przedpokój 5,53 m2
15. Łazienka 4,17 m2
16. Pokój z aneksem kuche. 16,71 m2
17. Pokój 9,88 m2

Mieszkanie XV: 66,52 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,78 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

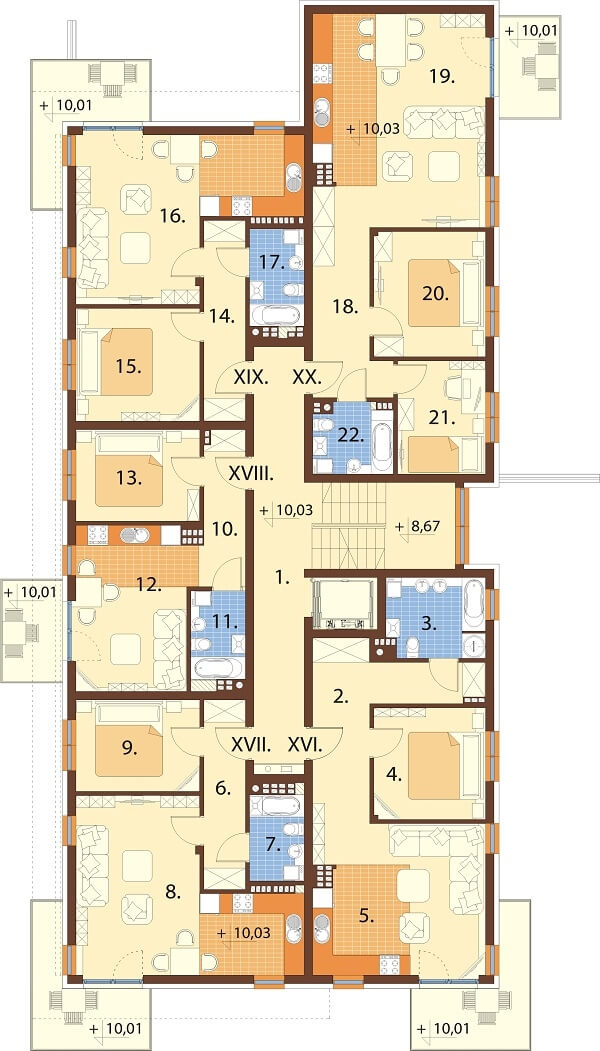

Rzut III piętra

III PIĘTRO: 282,74 m2

1. Komunikacja 29,21 m2

Mieszkanie XVI: 53,12 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,80 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,21 m2

Mieszkanie XVII: 48,04 m2
6. Przedpokój 6,80 m2
7. Łazienka 4,06 m2
8. Pokój z aneksem kuche. 27,30 m2
9. Pokój 9,88 m2

Mieszkanie XVIII: 36,19 m2
10. Przedpokój 5,53 m2
11. Łazienka 4,17 m2
12. Pokój z aneksem kuche. 16,61 m2
13. Pokój 9,88 m2

Mieszkanie XIX: 49,76 m2
14. Przedpokój 7,19 m2
15. Pokój 12,18 m2
16. Pokój z aneksem kuche. 25,80 m2
17. Łazienka 4,59 m2

Mieszkanie XX: 66,2 m2
18. Przedpokój 11,23 m2
19. Pokój z aneksem kuche. 29,68 m2
20. Pokój 12,19 m2
21. Pokój 8,66 m2
22. Łazienka 4,66 m2

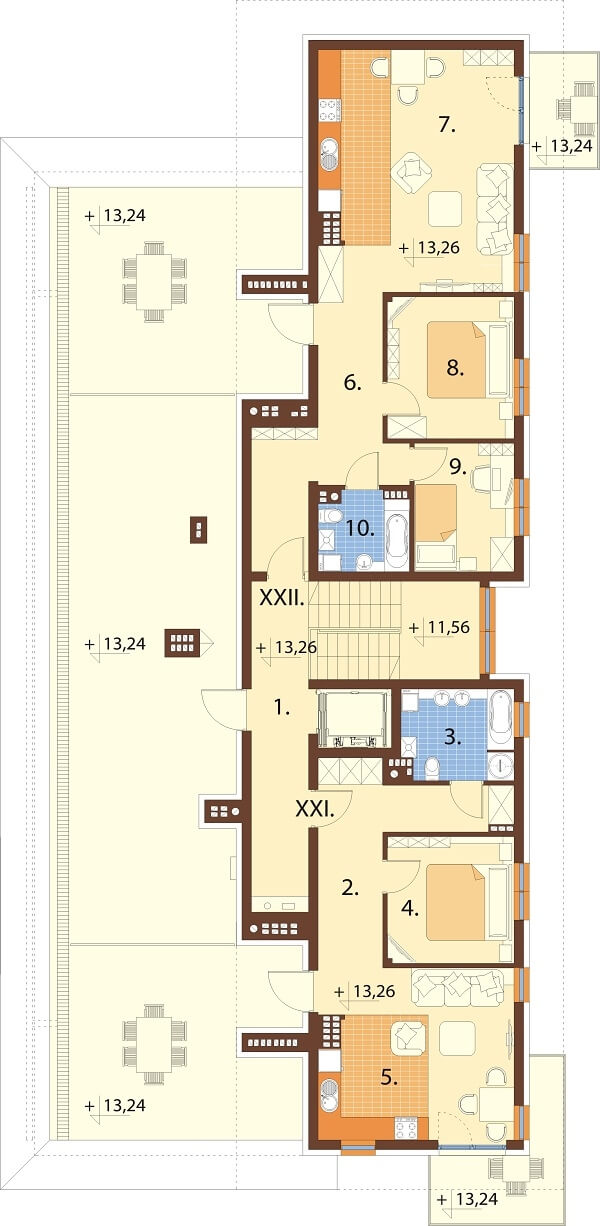

Rzut poddasza

IV PIĘTRO: 137,36 m2

1. Komunikacja 12,11 m2

Mieszkanie XXI: 53,00 m2
2. Przedpokój 15,24 m2
3. Łazienka 6,80 m2
4. Pokój 10,87 m2
5. Pokój z aneksem kuche. 20,09 m2

Mieszkanie XXII: 72,25 m2
6. Przedpokój 17,18 m2
7. Pokój z aneksem kuche. 29,56 m2
8. Pokój 12,19 m2
9. Pokój 8,66 m2
10. Łazienka 4,66 m2

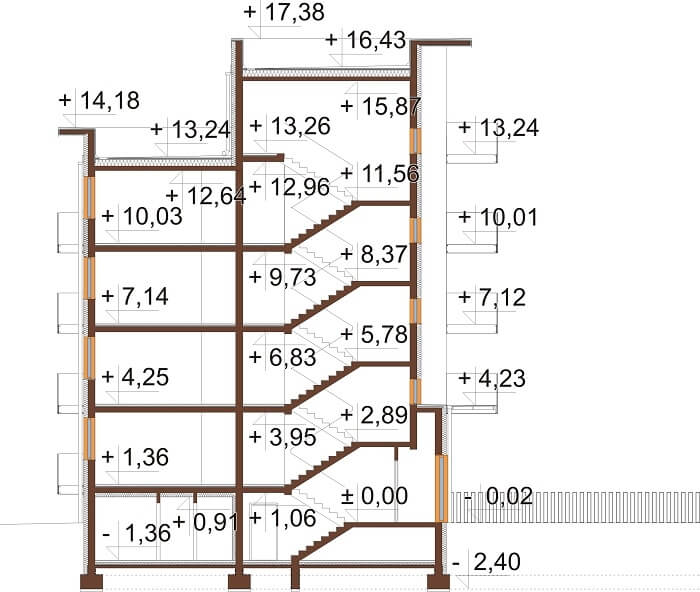

Przekrój



Projekt budynku wielorodzinnego DM-6670
Budynek jest 4 piętrowy z garażem i komórkami lokatorskimi. Obiekt zawiera 22 mieszkania.

Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny POROTHERM 25cm, styropian 15c, tyn zewnętrzny.
Strop w budynku: żelbetowy
Kąt nachylenia dachu: 2%
Ogrzewanie: kocioł na gaz ziemny
Wentylacja: grawitacyjna
Pokrycie dachu: papa
Program:
piwnica: komunikacja, 6 garaży, 3 pomieszczenia techniczne, 22 komórki lokatorskie
parter: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 48,61m2, 48,04m2, 36,38m2, 49,76m2, 66,88m2
I piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,50m2, 48,04m2, 36,38m2, 49,76m2, 66,61m2
II piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,30m2, 48,04m2, 36,29m2, 49,76m2, 66,52m2
III piętro: komunikacja, 5 lokali mieszkalnych o powierzchniach użytkowych: 53,12m2, 48,04m2, 36,19m2, 49,76m2, 66,42m2
IV piętro: komunikacja, 2 lokale mieszkalne o powierzchniach użytkowych: 53,00m2, 72,25m2

Powierzchnia zabudowy: 357.33 m²
Powierzchnia użytkowa: 1541.86 m²
Kubatura: 5895.56 m³
Szerokość działki: 21.00 m
Ilość kondygnacji: 6
Liczba pomieszczeń: 132
Kąt nachylenia dachu: 2%
Ilość pokoi: 27
Pokój na parterze: Tak
Wysokość budynku: 17.90 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 69.54 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: z garażem
Piwnica: podpiwniczony
Poddasze: piętro
Typ: komercyjne, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych, blok
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jonasz Pietraszek
CENA 3 EGZ. PROJEKTU 4 800PLN
