Budynek wielorodzinny
Kod: DM-6496 B (DP)
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |
Prezentacja projektu
Opis projektu
Projekt budynku piętrowego, z podpiwniczeniem, wielorodzinnego, nowoczesnego, z garażem wielostanowiskowym, z dachem płaskim, z kątem nachylenia do 5°, technologia murowana, bez kominka, energooszczędnego, do 1000 m2

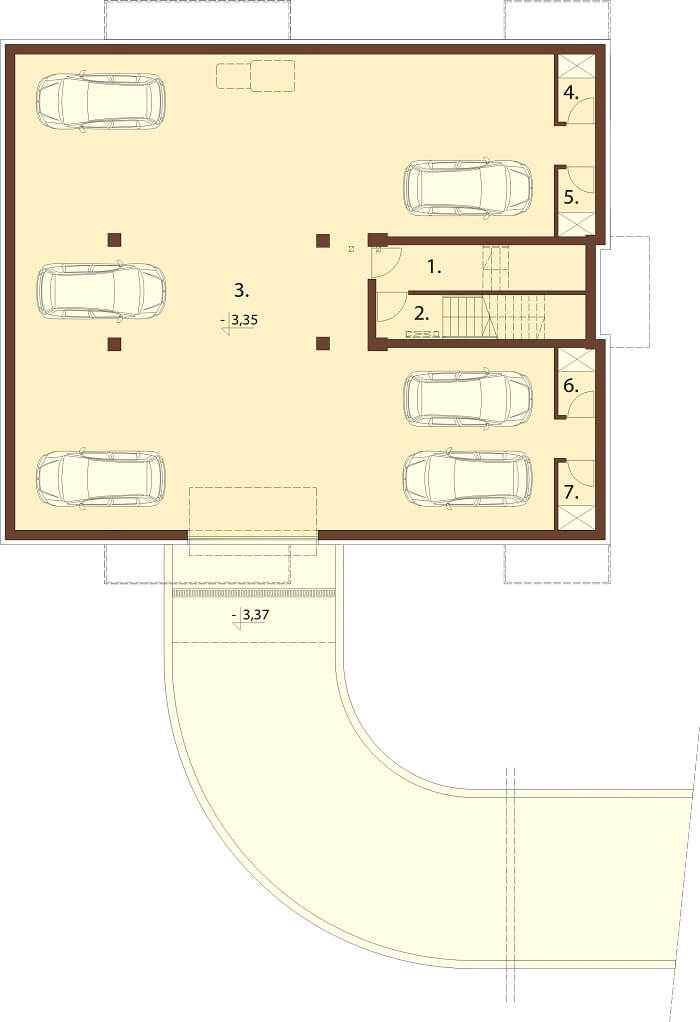

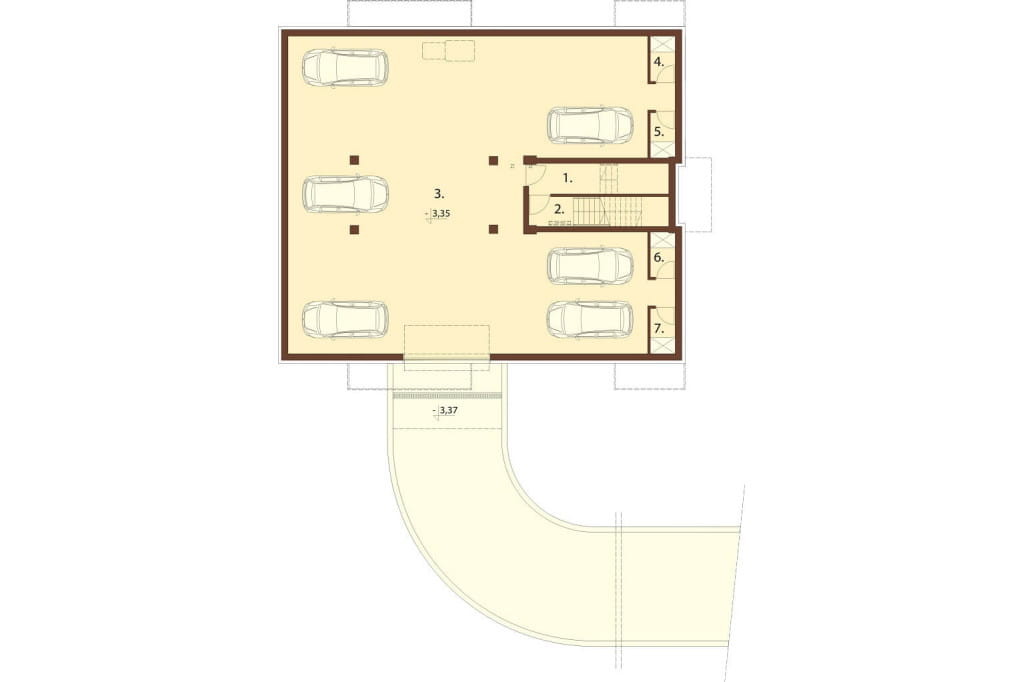

Rzut piwnicy
PIWNICA: 249,58 m2
1. Przedsionek 8,75 m2
2. Klatka schodowa 8,49 m2
3. Garaż 223,34 m2
4. Komórka lokatorska 2,26 m2
5. Komórka lokatorska 2,24 m2
6. Komórka lokatorska 2,24 m2
7. Komórka lokatorska 2,26 m2

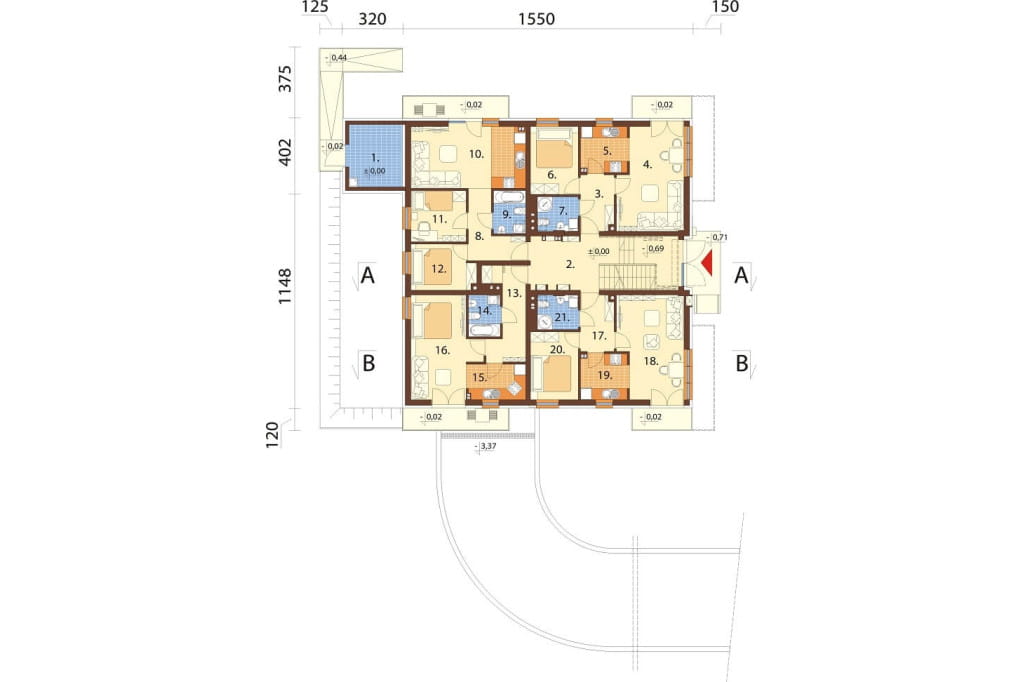

Rzut parteru
PARTER: 191,17 m2
1. Śmietnik 9,30 m2
2. Klatka schodowa 17,20 m2
Mieszkanie I: 41,87 m2
3. P. pokój 5,12 m2
4. Pokój dzienny 18,03 m2
5. Kuchnia 5,85 m2
6. Pokój 9,02 m2
7. Łazienka 3,85 m2
Mieszkanie II: 46,15 m2
8. P. pokój 6,88 m2
9. Łazienka 3,82 m2
10. P. dzienny / aneks kuchenny 19,79 m2
11. Pokój 7,86 m2
12. Pokój 7,80 m2
Mieszkanie III: 34,78 m2
13. P. pokój 8,24 m2
14. Łazienka 3,63 m2
15. Kuchnia 5,56 m2
16. Pokój dzienny 17,35 m2
Mieszkanie IV: 41,87 m2
17. P. pokój 5,12 m2
18. Pokój dzienny 18,03 m2
19. Kuchnia 5,85 m2
20. Pokój 9,02 m2
21. Łazienka 3,85 m2

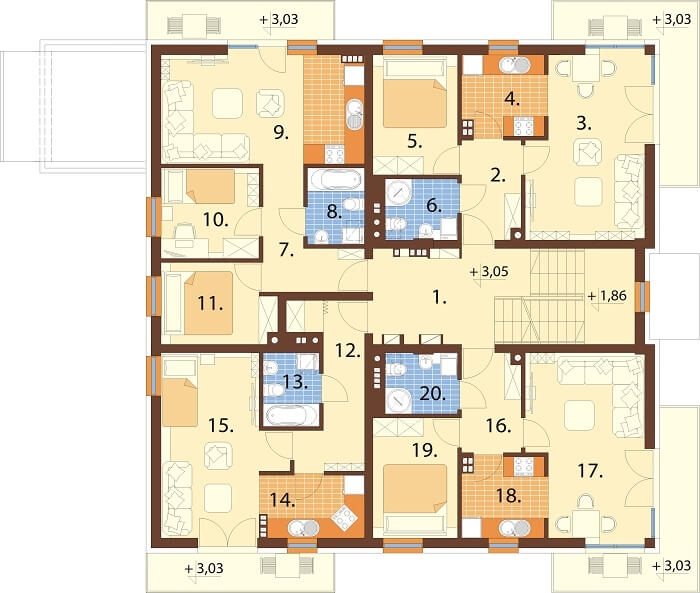

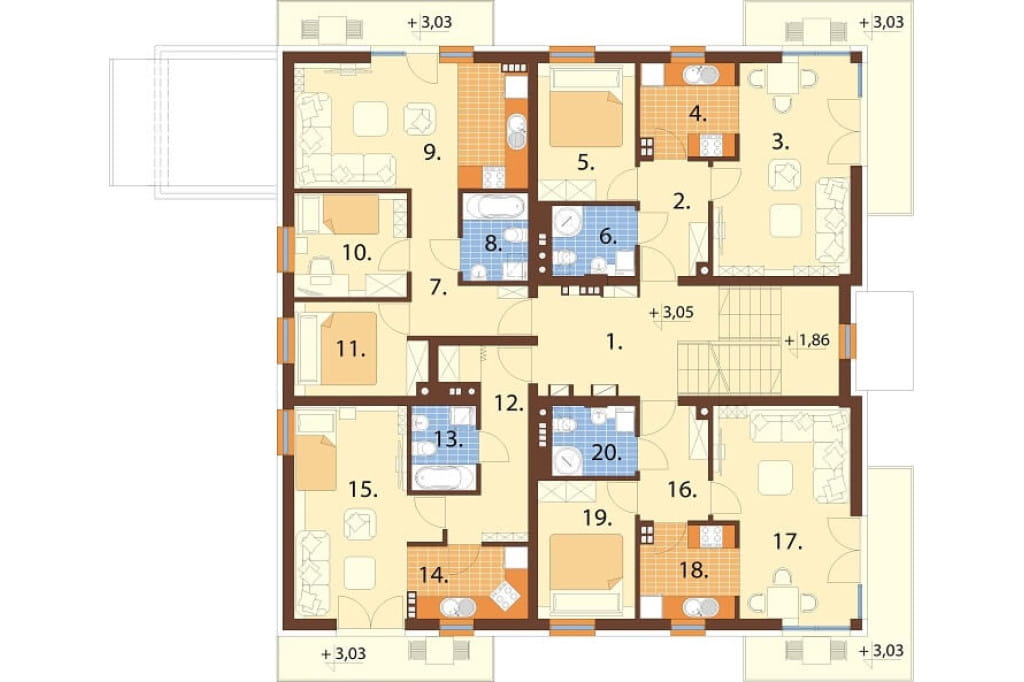

Rzut pierwszego piętra
I PIĘTRO: 182,05 m2
1. Klatka schodowa 17,50 m2
Mieszkanie I: 41,78 m2
2. P. pokój 5,12 m2
3. Pokój dzienny 18,03 m2
4. Kuchnia 5,76 m2
5. Pokój 9,02 m2
6. Łazienka 3,85 m2
Mieszkanie II: 46,08 m2
7. P. pokój 6,88 m2
8. Łazienka 3,82 m2
9. P. dzienny / aneks kuchenny 19,72 m2
10. Pokój 7,86 m2
11. Pokój 7,80 m2
Mieszkanie III: 34,91 m2
12. P. pokój 8,24 m2
13. Łazienka 3,63 m2
14. Kuchnia 5,69 m2
15. Pokój dzienny 17,35 m2
Mieszkanie IV: 41,78 m2
16. P. pokój 5,12 m2
17. Pokój dzienny 18,03 m2
18. Kuchnia 5,76 m2
19. Pokój 9,02 m2
20. Łazienka 3,85 m2

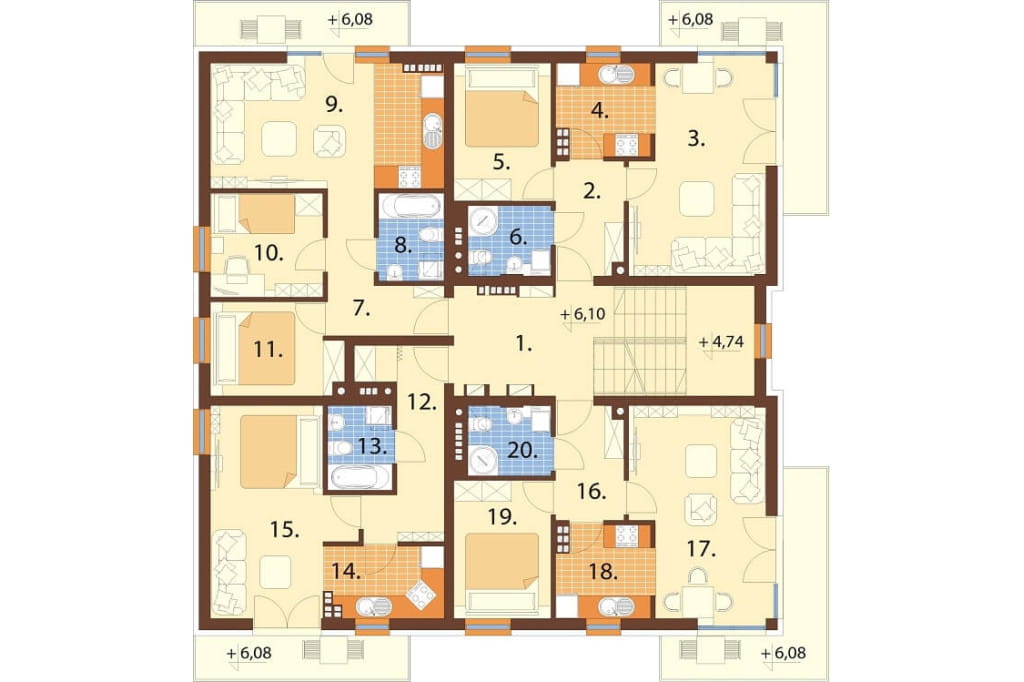

Rzut drugiego piętra
II PIĘTRO: 182,11 m2
1. Klatka schodowa 17,95 m2
Mieszkanie I: 41,69 m2
2. P. pokój 5,12 m2
3. Pokój dzienny 18,03 m2
4. Kuchnia 5,67 m2
5. Pokój 9,02 m2
6. Łazienka 3,85 m2
Mieszkanie II: 45,99 m2
7. P. pokój 6,88 m2
8. Łazienka 3,82 m2
9. P. dzienny / aneks kuchenny 19,63 m2
10. Pokój 7,86 m2
11. Pokój 7,80 m2
Mieszkanie III: 34,79 m2
12. P. pokój 8,24 m2
13. Łazienka 3,63 m2
14. Kuchnia 5,57 m2
15. Pokój dzienny 17,35 m2
Mieszkanie IV: 41,69 m2
16. P. pokój 5,12 m2
17. Pokój dzienny 18,03 m2
18. Kuchnia 5,67 m2
19. Pokój 9,02 m2
20. Łazienka 3,85 m2

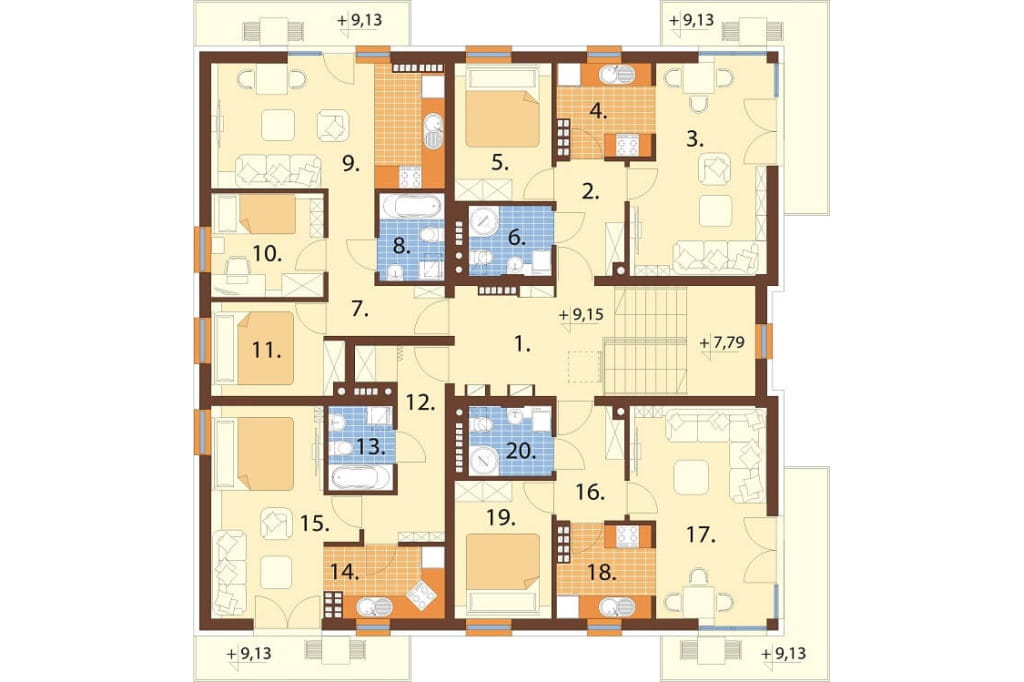

Rzut trzeciego piętra
III PIĘTRO: 182,09 m2
1. Klatka schodowa 18,28 m2
Mieszkanie I: 41,60 m2
2. P. pokój 5,12 m2
3. Pokój dzienny 18,03 m2
4. Kuchnia 5,58 m2
5. Pokój 9,02 m2
6. Łazienka 3,85 m2
Mieszkanie II: 45,91 m2
7. P. pokój 6,88 m2
8. Łazienka 3,82 m2
9. P. dzienny / aneks kuchenny 19,55 m2
10. Pokój 7,86 m2
11. Pokój 7,80 m2
Mieszkanie III: 34,70 m2
12. P. pokój 8,24 m2
13. Łazienka 3,63 m2
14. Kuchnia 5,48 m2
15. Pokój dzienny 17,35 m2
Mieszkanie IV: 41,60 m2
16. P. pokój 5,12 m2
17. Pokój dzienny 18,03 m2
18. Kuchnia 5,58 m2
19. Pokój 9,02 m2
20. Łazienka 3,85 m2

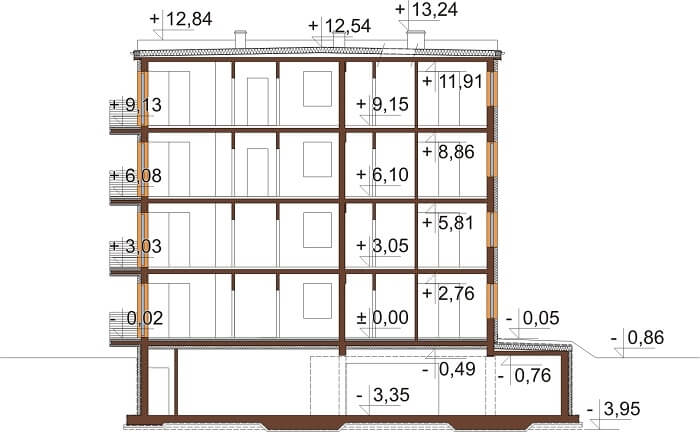

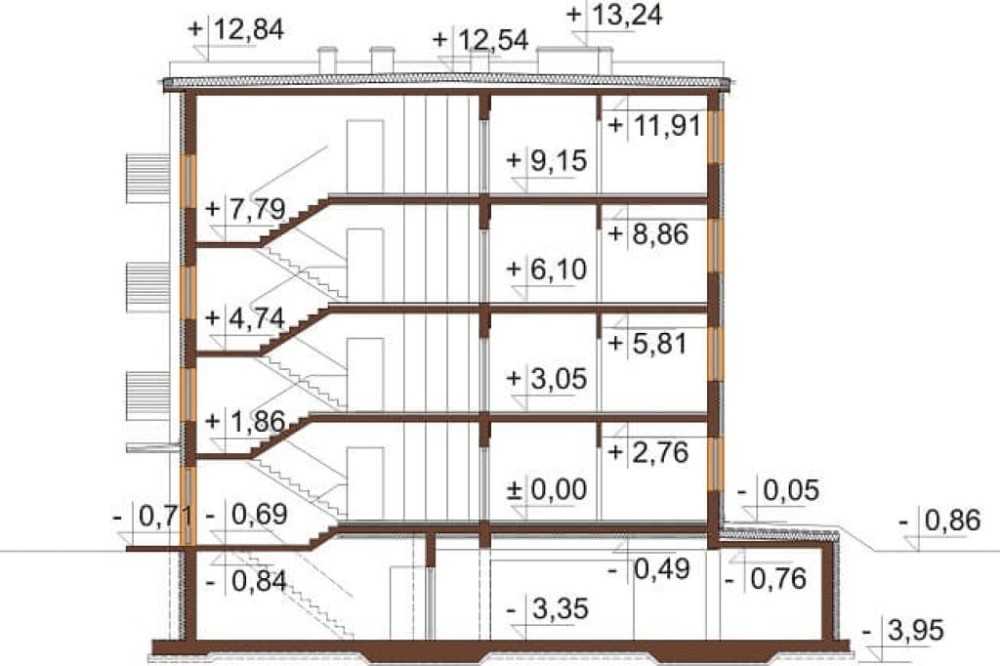

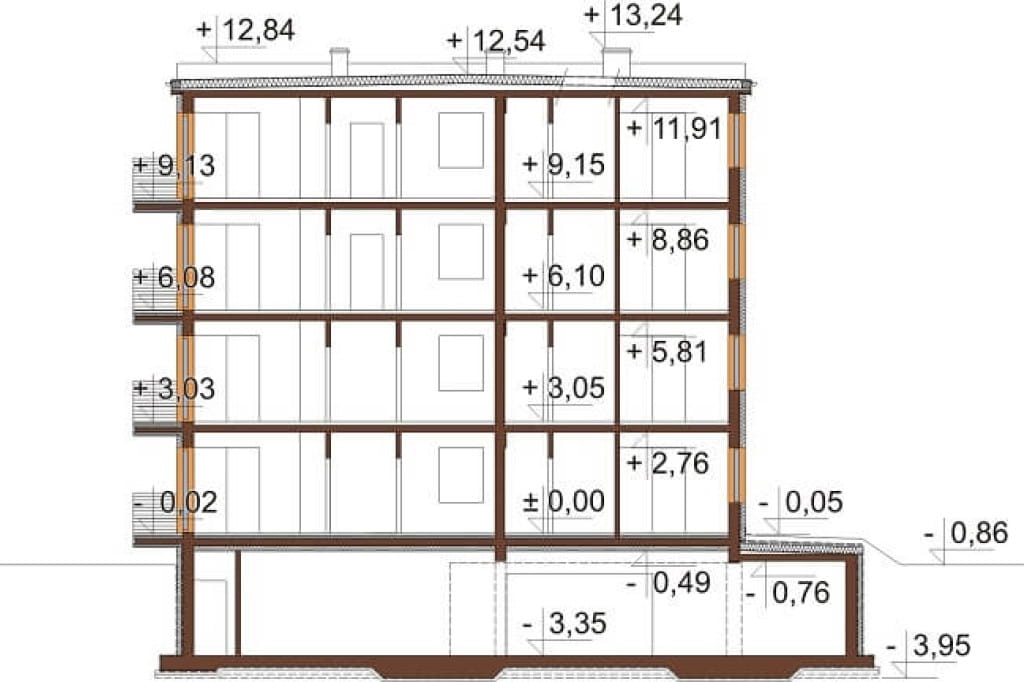

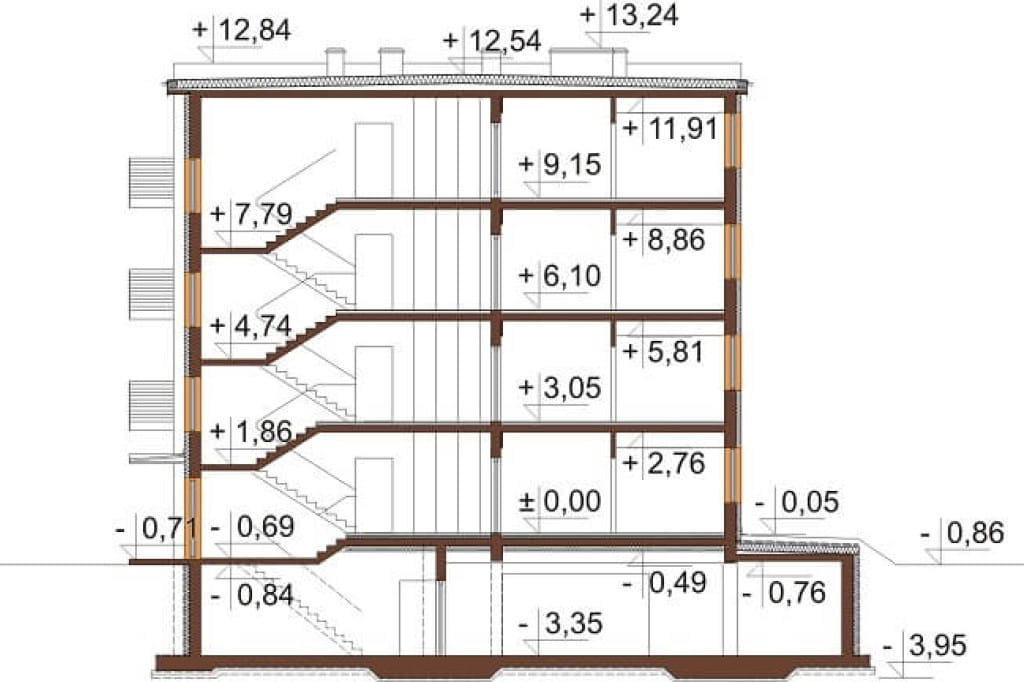

Przekrój

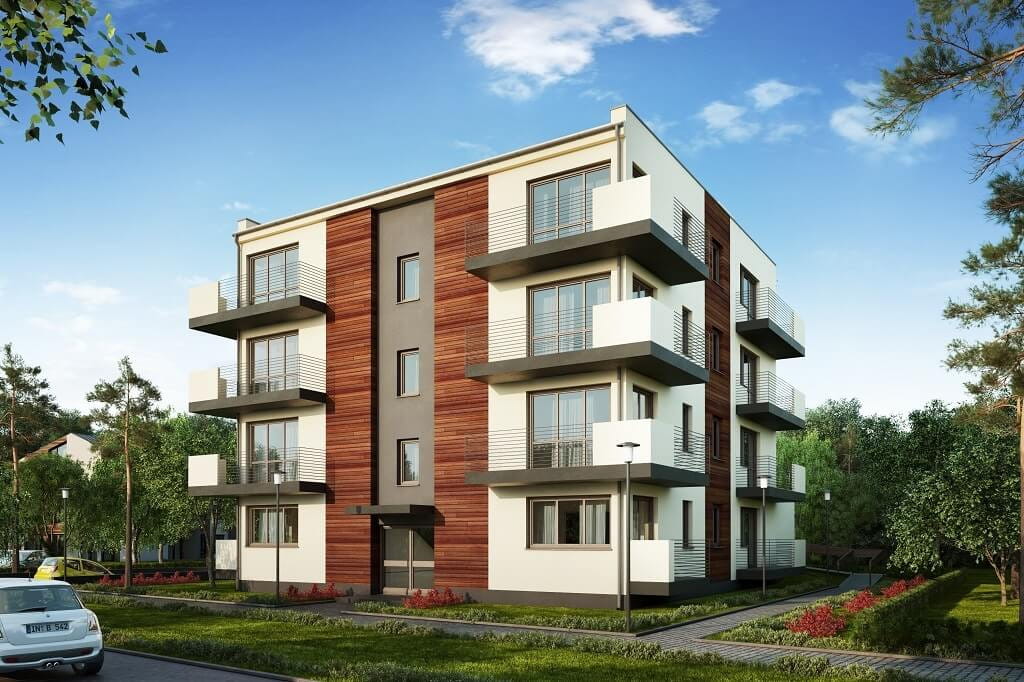

Model 3D

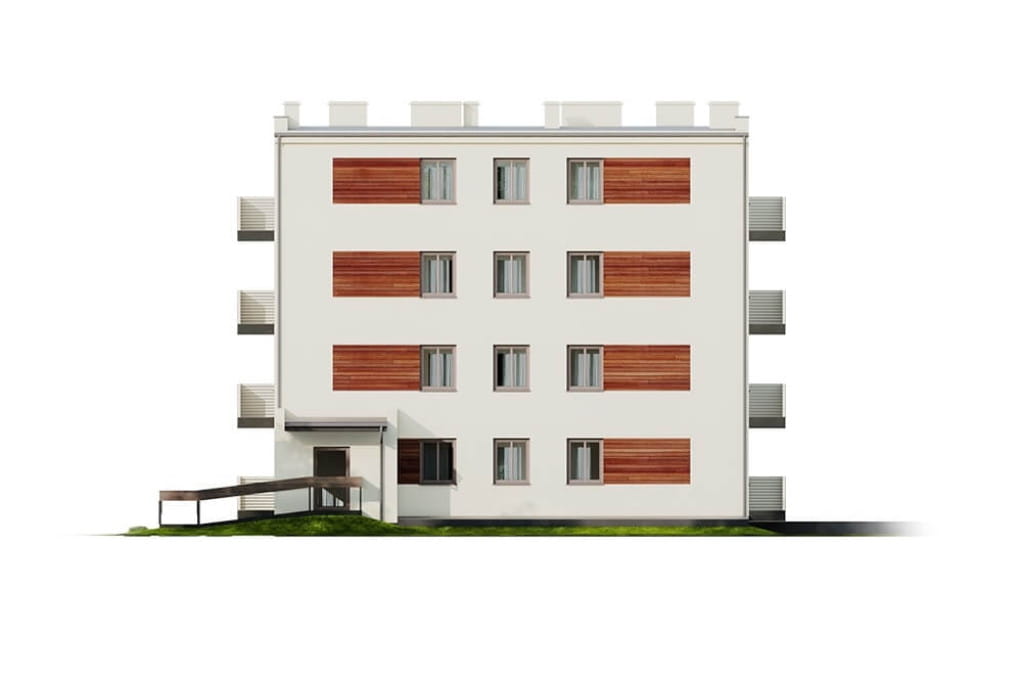

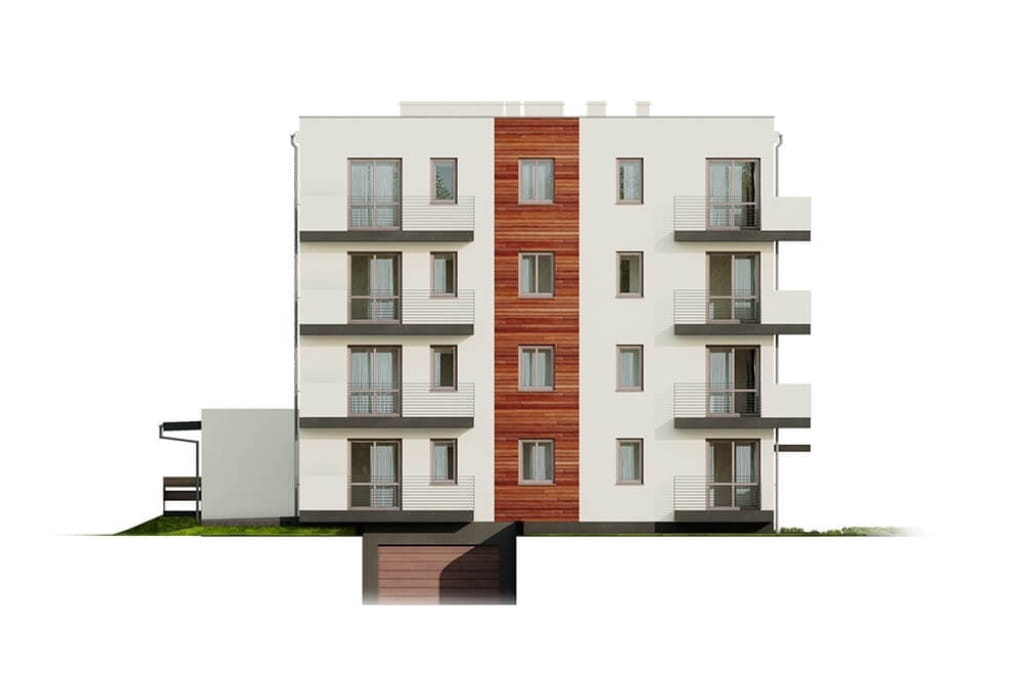

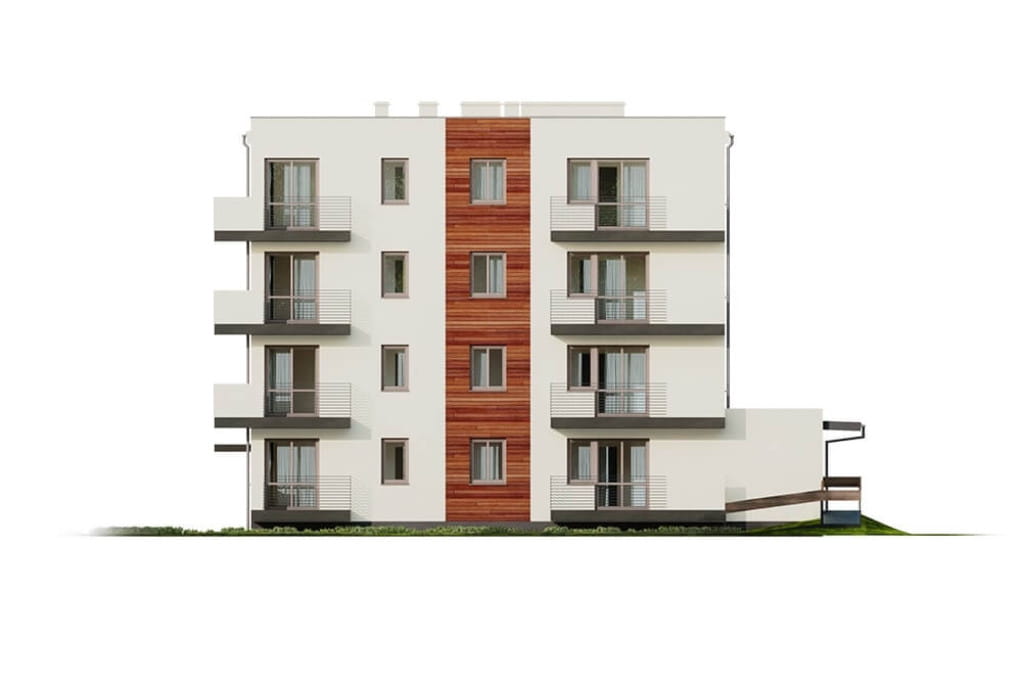

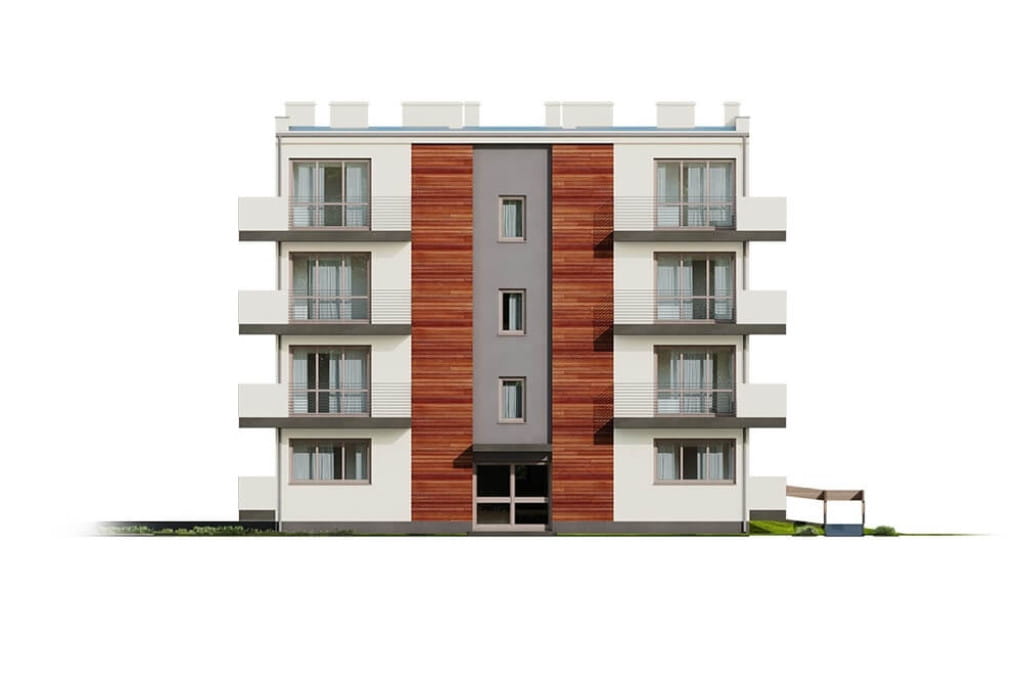

Elewacje
Informacje podstawowe
Projekt budynku wielorodzinnego DM-6496 B (DP) - jest podpiwniczony i posiada 4 kondygnacje nadziemne. W obiekcie zaprojektowano 16 lokali mieszkalnych. Podstawowa bryła budynku jest przykryta stropodachem o nachyleniu 2%.
Technologia: tradycyjna
Ściany zewnętrzne: pustak ceramiczny 30cm, styropian 15cm, tynk zewnętrzny
Strop w budynku: żelbetowy
Ogrzewanie: kotły gazowe dwufunkcyjne z zamkniętą komorą spalania, zamontowane w łazience każdego mieszkania
Pokrycie dachu: stropodach
W projekcie przewiodziano instalację fotowoltaiczną o mocy 6 kWp do produkcji energii na potrzeby zasilania ogrzewania klatki schodowej oraz układów pomocnicznych do co i cwu.
Program:
piwnica: klatka schodowa, przedsionek pożarowy, 4 komórki lokatorskie oraz garaż z 8 wydzielonymi stanowiskami parkingowymi
parter: wiatrołap, korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,87m2, 46,15m2 oraz 34,78m2
I piętro: korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,78m2, 46,08m2 oraz 34,91m2
II piętro: korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,69m2, 45,99m2 oraz 34,79m2
III piętro: korytarz z klatką schodową oraz 4 lokale mieszkalne o powierzchniach użytkowych: 2 x 41,60m2, 47,91m2 oraz 34,70m2
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk,
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Projekt ten nie wymaga pozwolenia na budowę i może być budowany na zgłoszenie zgodnie ze znowelizowanym Prawem Budowlanym obowiązującym od 3.01.2022 roku czytaj więcej >>
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (wod-kan, gaz, c.o. wentylacja)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia mieszkalna (m²) 500 - 1000
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 200 - 300
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 20 - 25
- Wysokość budynku (m) 12 - 15
Podstawowe parametry projektu
- Powierzchnia mieszkalna (m²) 657.19
- Powierzchnia użytkowa (m²) 987.00
- Powierzchnia zabudowy (m²) 252.33
- Szerokość budynku/krótszy bok (m) 15.50
- Długość budynku/dłuższy bok (m) 18.70
- Wysokość budynku (m) 13.70
- Szerokość działki/krótszy bok (m) 23.50
- Kąt nachylenia dachu (°) 2
- Rodzaj dachu płaski
- Piwnica podpiwniczony
- Garaż garaż wielostanowiskowy
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Kubatura (m³) 3902.70
- Liczba kondygnacji pow. 4
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 60,96
- Liczba pomieszczeń 81
- Liczba łazienek (bez WC) 16 - 20
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
