Projekt

DOM OPIEKI DLA OSÓB STARSZYCH
Kod: LK-112
Zadzwoń do nas!
PN - PT od 8 do 16: 780 001 242,
508 037 512
KOSZTORYS
PROJEKTU DODAJ
DO TECZKI

POWIĘKSZ
Zobacz ten projekt
w odbiciu lustrzanym

Projekt na zamówienie. Zapytaj o cenę.

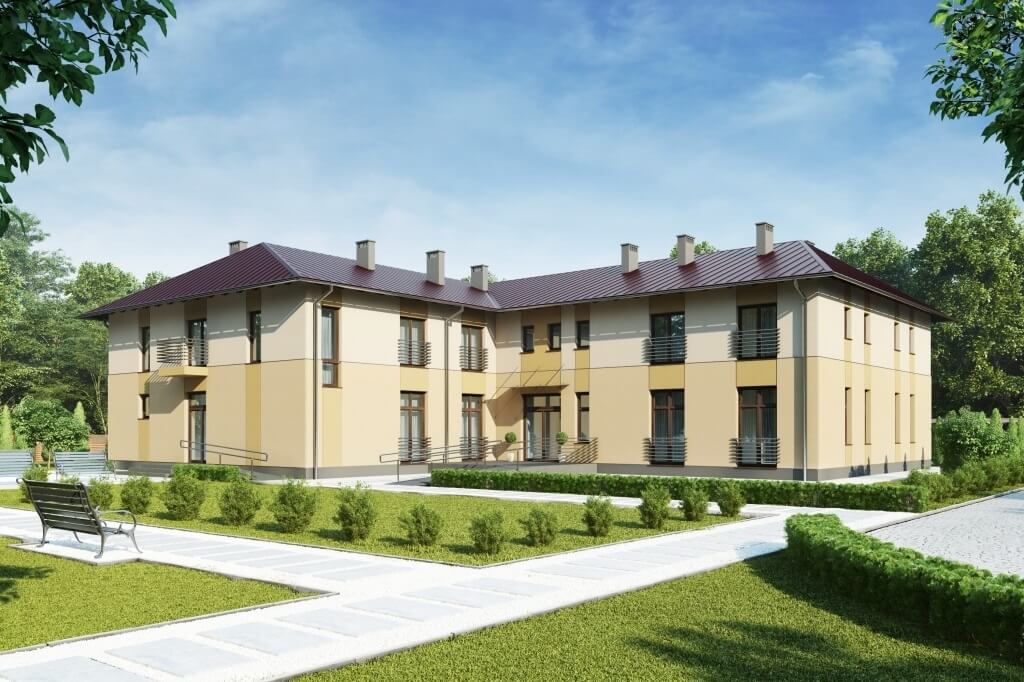

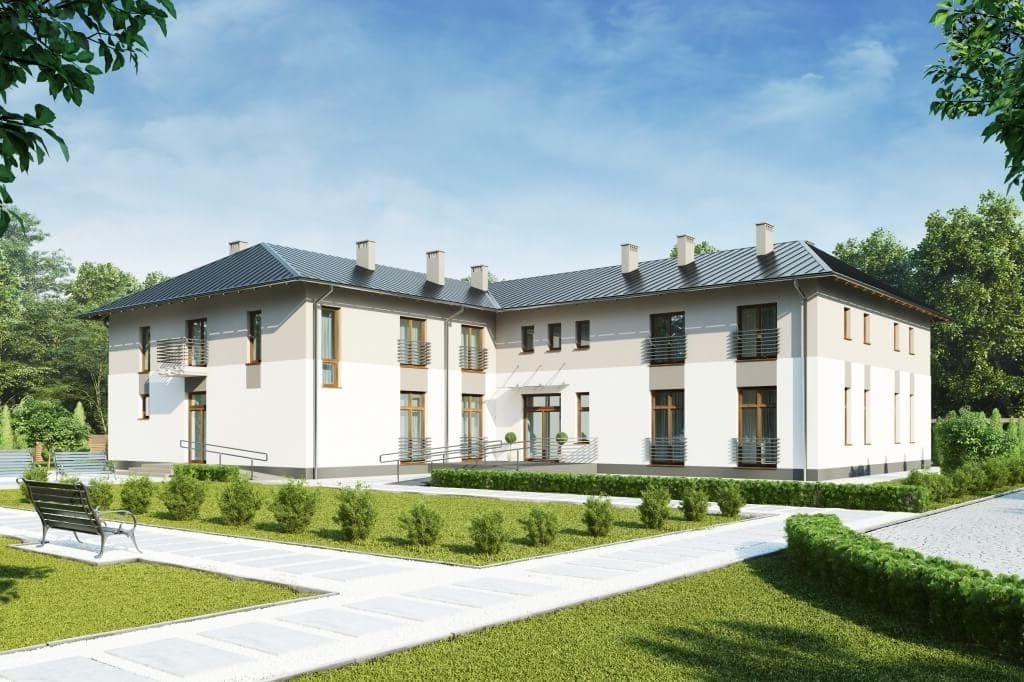

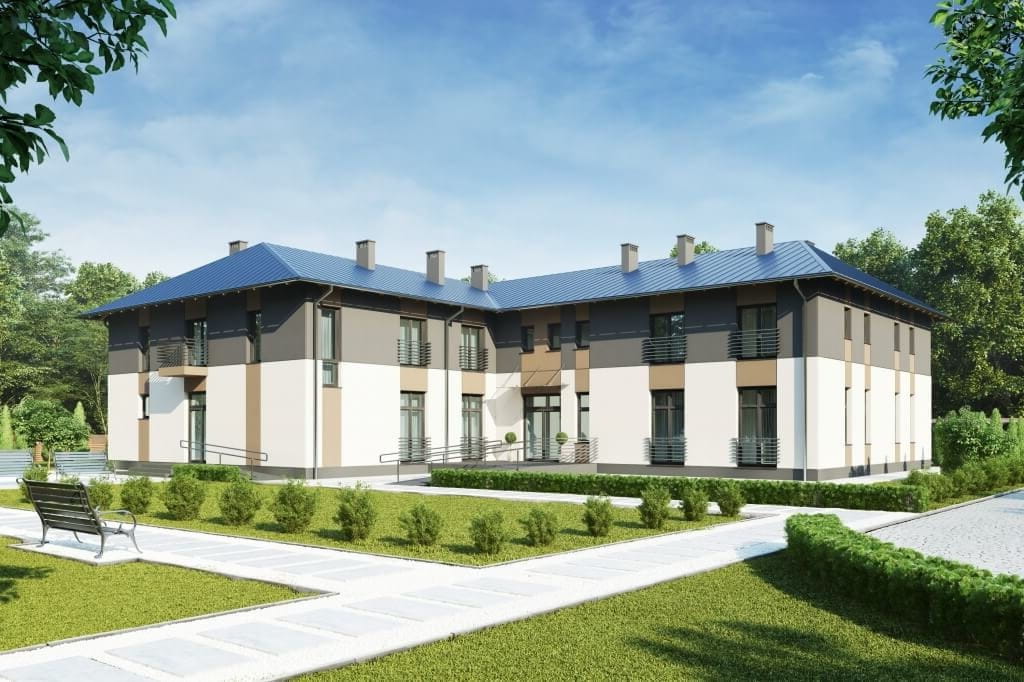

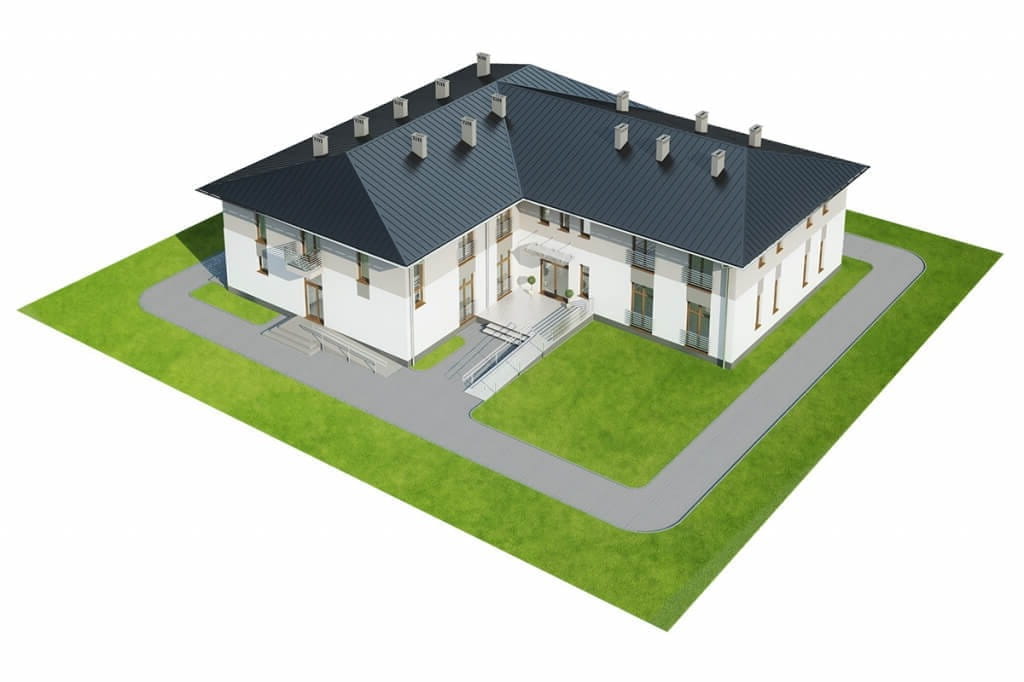

Model



Projekt LK-112 - model

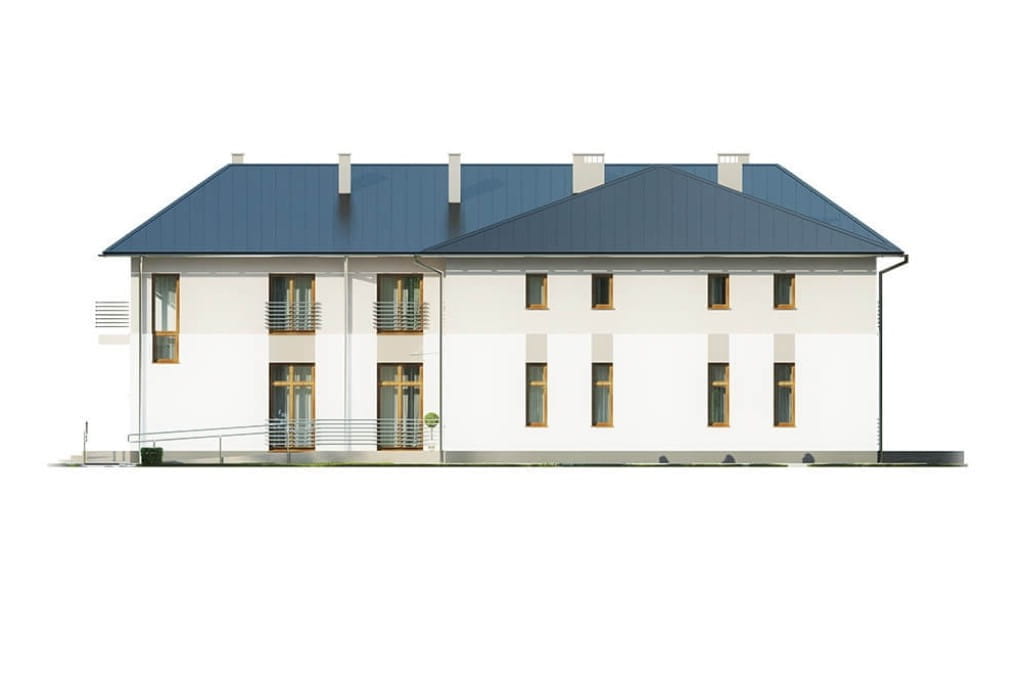

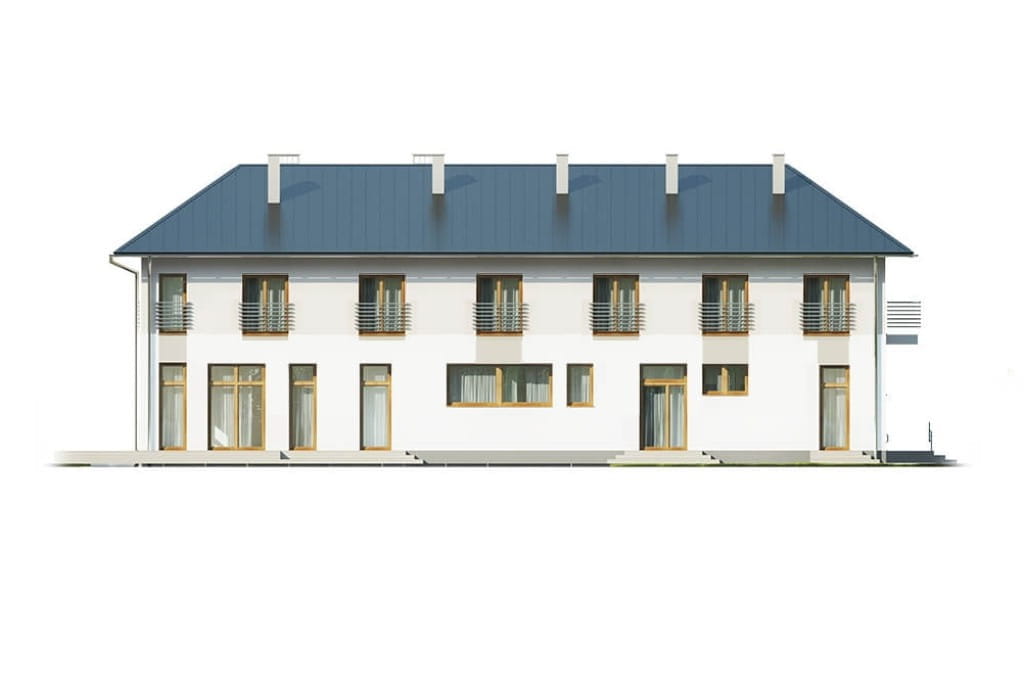

Elewacje



Projekt LK-112 - elewacja

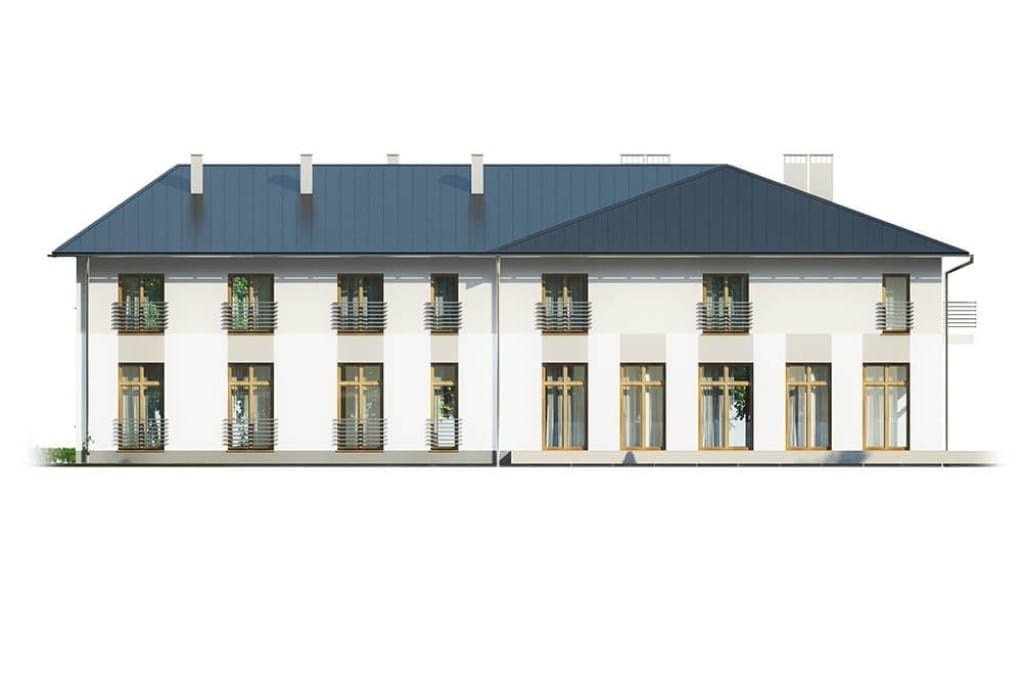

elewacja ogrodowa
Projekt LK-112 - elewacja

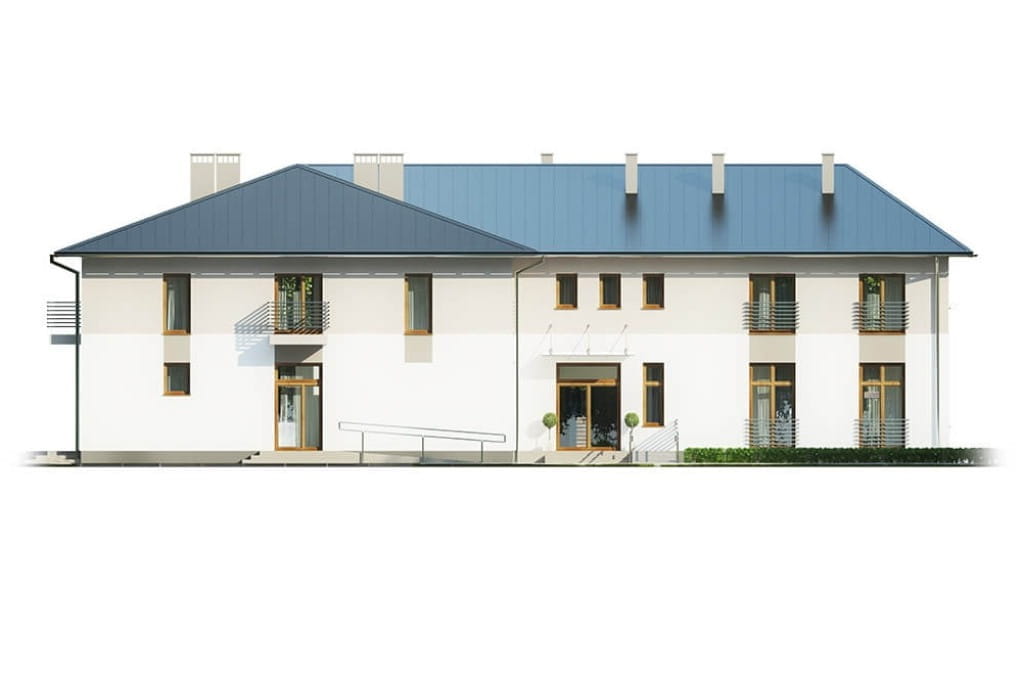

elewacja frontowa
Projekt LK-112 - elewacja
elewacja boczna
Projekt LK-112 - elewacja
elewacja boczna

zobacz realizacje naszych projektów

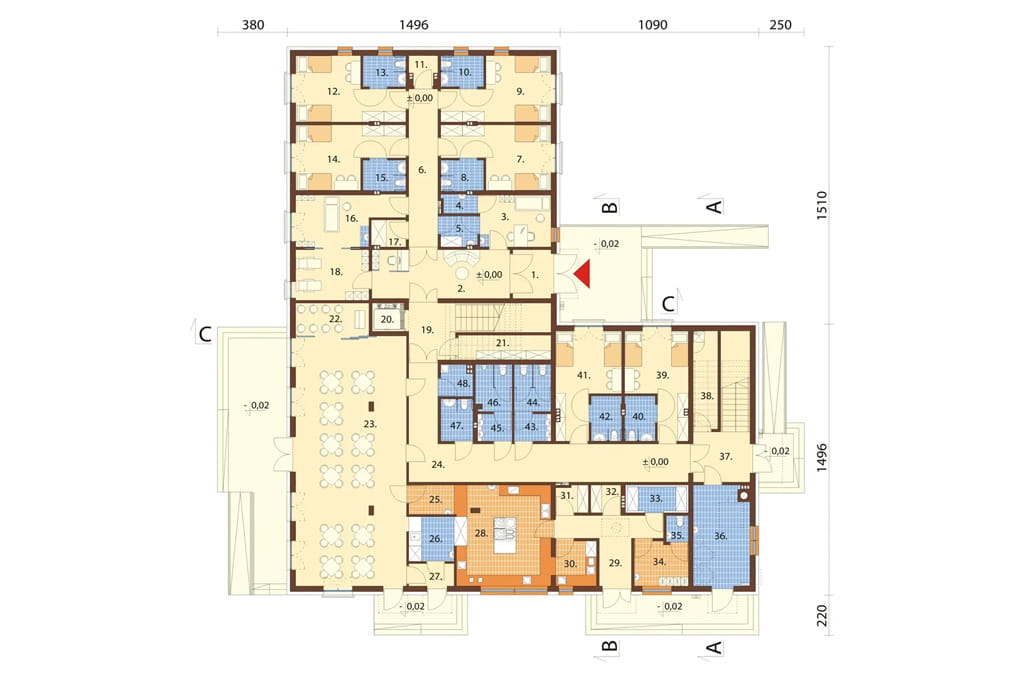

Rzut parteru



Projekt LK-112 - rzut

PARTER: 497,32 m2

1. Wiatrołap 5,44 m2
2. Korytarz 19,84 m2
3. Gabinet lekarski 10,86 m2
4. Pomieszczenie na odpadki 1,88 m2
5. Przedsionek 3,25 m2
6. Korytarz 13,46 m2
7. Pokój 2 osobowy 16,87 m2
8. Łazienka 3,82 m2
9. Pokój 2 osobowy 17,05 m2
10. Łazienka 3,87 m2
11. Pomieszczenie gospodarcze 2,19 m2
12. Pokój 2 osobowy 17,05 m2
13. Łazienka 3,87 m2
14. Pokój 2 osobowy 16,87 m2
15. Łazienka 3,82 m2
16. Pokój do terapii 13,69 m2
17. Pom. na bieliznę czystą 2,65 m2
18. Pokój do rehabilitacji 10,89 m2
19. Klatka schodowa 15,98 m2
20. Szyb windy 2,58 m2
21. Pom. na bieliznę brudną 4,10 m2
22. Kaplica 7,01 m2
23. Jadalnia/świetlica 82,83 m2
24. Korytarz 38,44 m2
25. Wydawalnia 3,99 m2
26. Zmywalnia 5,83 m2
27. Pomieszczenie na odpadki 2,90 m2
28. Kuchnia 28,41 m2
29. Korytarz 11,62 m2
30. Obróbka warzyw / jaj 5,34 m2
31. Magazyn 2,47 m2
32. Magazyn 2,39 m2
33. Chłodnia 4,31 m2
34. Pomieszczenie socjalne 6,86 m2
35. WC 1,66 m2
36. Kotłownia 16,38 m2
37. Klatka schodowa 17,07 m2
38. Pom. techniczne / elektryczne 7,06 m2
39. Pokój 2 osobowy 15,96 m2
40. Łazienka 3,97 m2
41. Pokój 2 osobowy 16,55 m2
42. Łazienka 3,97 m2
43. Przedsionek 2,88 m2
44. WC damskie 5,02 m2
45. Przedsionek 2,70 m2
46. WC męskie 4,91 m2
47. WC dla niepełnosprawnych 3,96 m2
48. Pomieszczenie porządkowe 2,80 m2
POWIĘKSZ RZUT

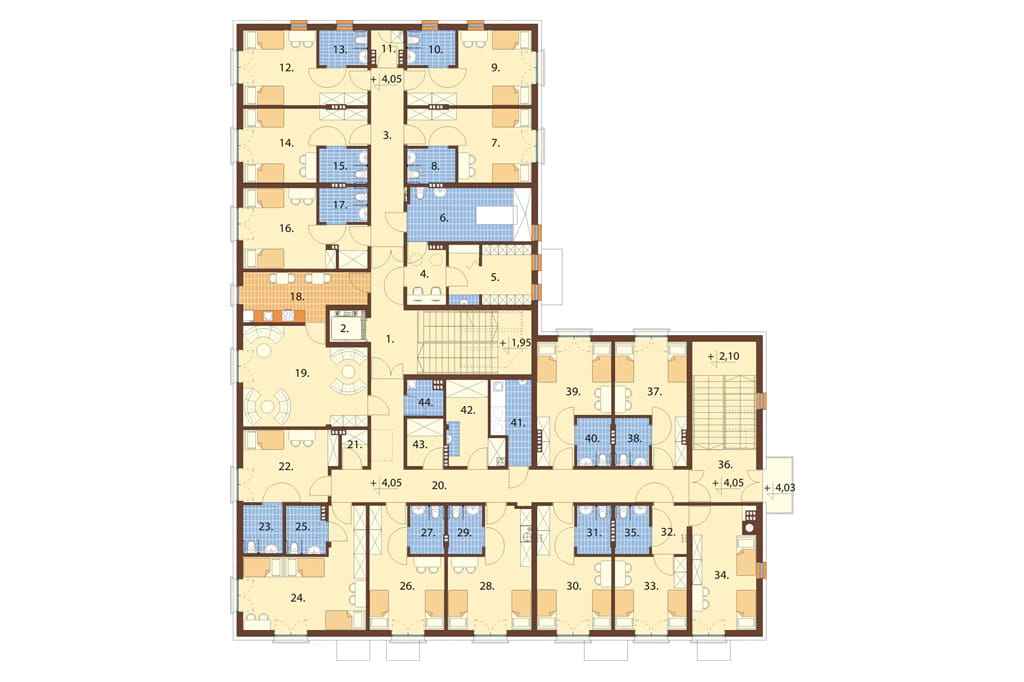

Rzut poddasza



Projekt LK-112 - rzut

PIĘTRO: 480,63 m2

1. Klatka schodowa 19,86 m2
2. Szyb windy 2,58 m2
3. Korytarz 13,49 m2
4. Dyżurka pielęgniarek 5,16 m2
5. Pokój socjalny 11,26 m2
6. Pokój kąpielowy 15,31 m2
7. Pokój 2 osobowy 16,85 m2
8. Łazienka 3,80 m2
9. Pokój 2 osobowy 17,05 m2
10. Łazienka 3,87 m2
11. Pomieszczenie gospodarcze 2,19 m2
12. Pokój 2 osobowy 17,05 m2
13. Łazienka 3,87 m2
14. Pokój 2 osobowy 16,85 m2
15. Łazienka 3,80 m2
16. Pokój 2 osobowy 18,85 m2
17. Łazienka 3,80 m2
18. Kuchnia pomocnicza 12,73 m2
19. Pokój odwiedzin 27,05 m2
20. Korytarz 33,86 m2
21. Pomieszczenie gospodarcze 2,07 m2
22. Pokój 1 osobowy 15,03 m2
23. Łazienka 4,31 m2
24. Pokój 3 osobowy 25,27 m2
25. Łazienka 4,22 m2
26. Pokój 2 osobowy 17,15 m2
27. Łazienka 3,77 m2
28. Pokój 2 osobowy 19,32 m2
29. Łazienka 3,77 m2
30. Pokój 2 osobowy 16,85 m2
31. Łazienka 3,73 m2
32. P. pokój 3,86 m2
33. Pokój 2 osobowy 12,23 m2
34. Pokój 2 osobowy 17,73 m2
35. Łazienka 3,73 m2
36. Klatka schodowa 15,71 m2
37. Pokój 2 osobowy 16,10 m2
38. Łazienka 3,73 m2
39. Pokój 2 osobowy 16,57 m2
40. Łazienka 3,73 m2
41. Pralnia podręczna 6,97 m2
42. Magazyn bielizny czystej 9,12 m2
43. Magazyn bielizny brudnej 3,96 m2
44. Pomieszczenie porządkowe 2,72 m2
POWIĘKSZ RZUT

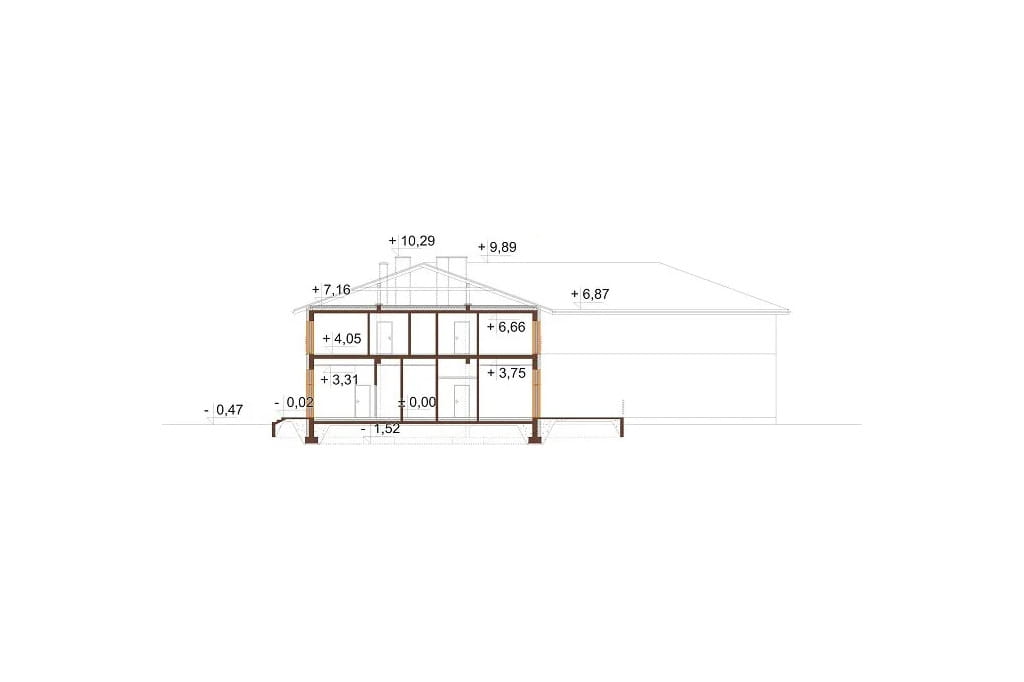

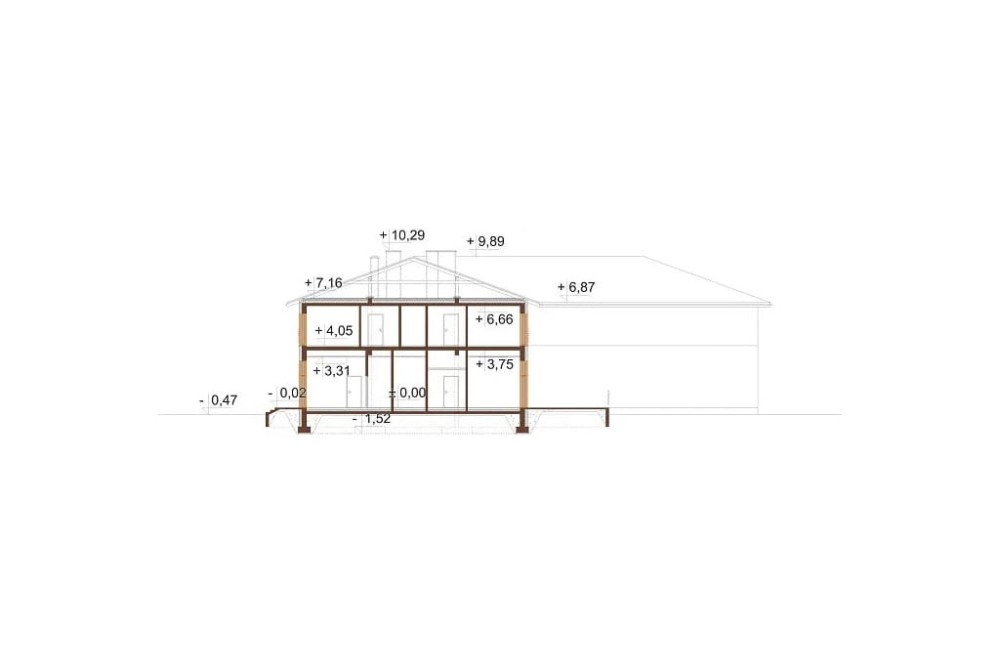

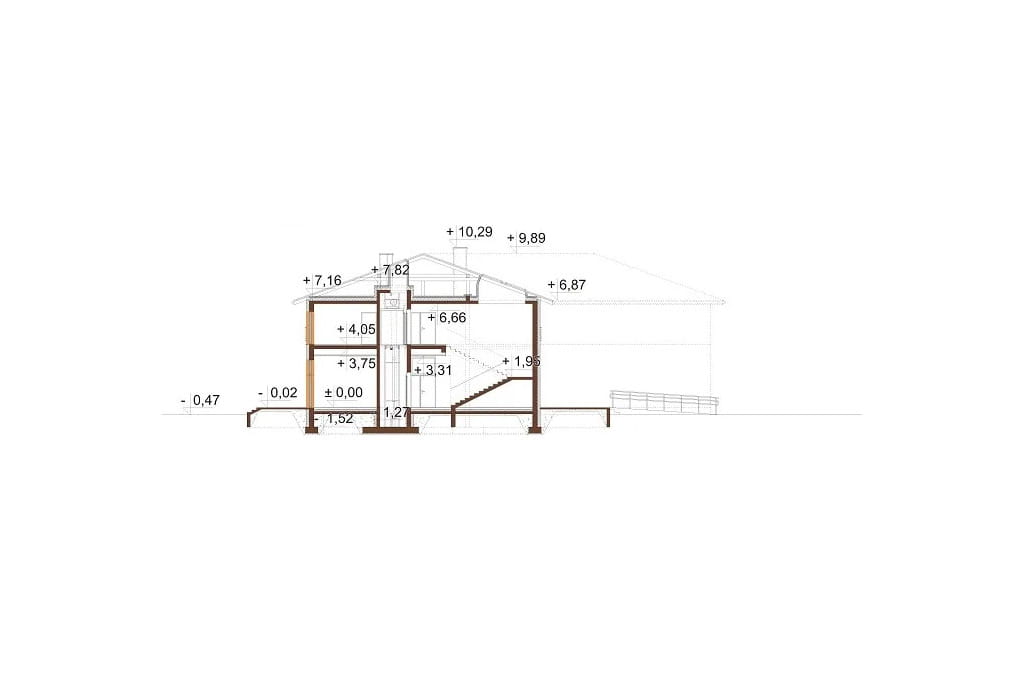

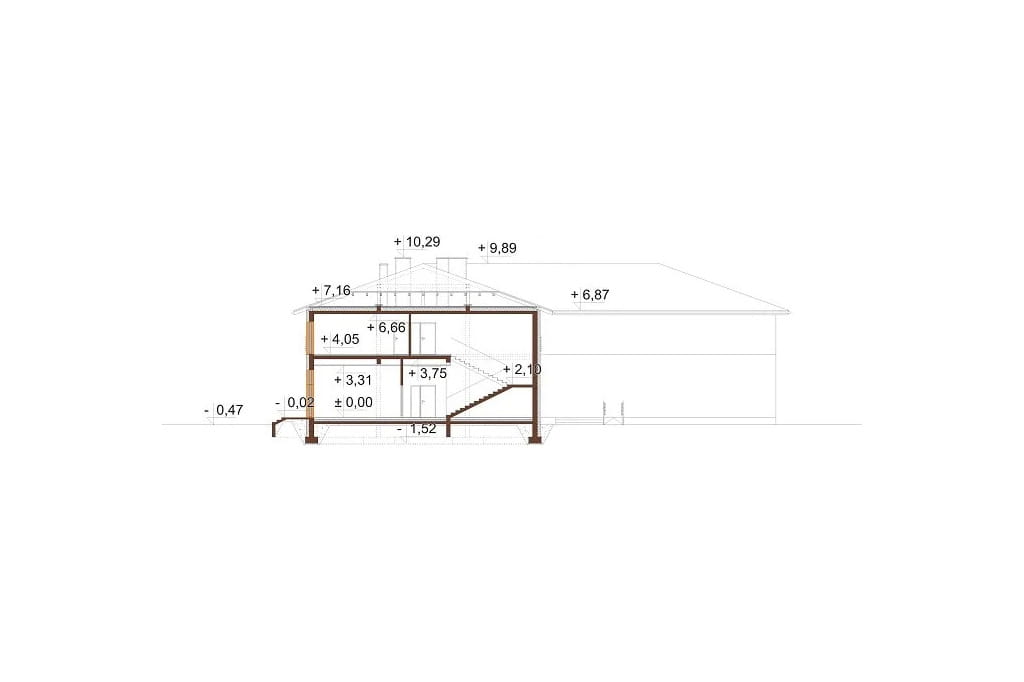

Przekrój



Projekt LK-112 - przekrój



POWIĘKSZ PRZEKRÓJ
Zadaj pytanie dotyczące tego projektu  kliknij

Projekt budynku prywatnego domu opieki dla osób starszych LK-112
Budynek piętrowy, niepodpiwniczony. Obiekt przystosowany jest dla osób niepełnosprawnych
Przewidywana ilość miejsc w pokojach dla pacjentów (pokoje i łazienki przystosowane dla osób niepełnosprawnych):
PARTER: 12 osób w 6 pokojach 2 osobowych z łazienkami
PIĘTRO: 1 osoba w 1 pokoju 1 osobowym z łazienką
24 osoby w 12 pokojach 2 osobowych z łazienkami
3 osoby w 1 pokoju 3 osobowym z łazienką
Łączna liczba pacjentów w budynku wynosić będzie 40 osób.
Przewidywane zatrudnienie około 10-15 osób (lub więcej w zależności od potrzeb).



Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 18 cm, tynk zewnetrzny.
Stropy: żelbetowe
Kąt nachylenia dachu: 20°
Pokrycie dachu: blacha dachówkowa
Ogrzewanie: piec na biomasę
Wentylacja budynku: mechaniczna z odzyskiem ciepła w jadalni, kaplicy, pomieszczeniu rehabilitacyjno-terapeutycznym, pokoju gościnnym, wentylacja mechaniczna bez odzysku ciepła w kuchni wraz z zapleczem. W pozostałych pomieszczeniach zaprojektowano wentylację grawitacyjną i wyciągową.
Program: 20 pokoi dwuosobowych z łazienką, 2 pokoje trzyosobowe z łazienką, dyżurka pielęgniarek, WC męskie, WC damskie, WC dla osób niepełnosprawnych, winda, zaplecze kuchenne, medyczna, sanitarne, scojalne, magazynowe i techniczne.

 Powierzchnia zabudowy: 612.76 m²
Powierzchnia użytkowa: 977.95 m²
Kubatura: 5245.71 m³
Szerokość działki: 35.16 m
UWAGA: podawana przez nas minimalna szerokość działki
dotyczy ustawienia domu węższą elewacją.
Ilość kondygnacji: 2
Liczba pomieszczeń: 92
Kąt nachylenia dachu: 20
Pokój na parterze: Nie
Wysokość budynku: 10,37 m
Rodzaj ogrzewania: biomasa
Wskaźnik energii pierwotnej: 17,29 kWh/(m²·rok)
ZAWARTOŚĆ PROJEKTU:

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, c.w.u, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- system sygnalizacji pożaru
- system alarmowo przyzywowy
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcierojekcie

Oprócz wyżej opisanej zawartości części projektowej nasze Kompendium realizacji projektu zawiera szereg innych części na które składają się: „Aspekty prawne przygotowania inwestycji”, „Wzory pism i umów”,„Najczęstsze problemy w procesie budowlanym”,„Warunki uzyskiwania kredytów budowlanych”, „Najważniejsze pojęcia budowlane”,„Meblowanie i aranżacja wnętrz”, „Ogród wokół domu” i „Jak zamieszkać zgodnie z prawem”. Całość w formie wydawnictwa książkowego oprawiona jest w kartonową okładkę.

Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, komercyjne, projekt hotelu, projekt motelu, projekt budynku usługowego, hotel, projekt domu spokojnej starości, dom spokojnej starości, dom opieki, projekt domu opieki, pensjonat, projekt pensjonatu

Architekt: Ewa Ferfecka-Homola

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
