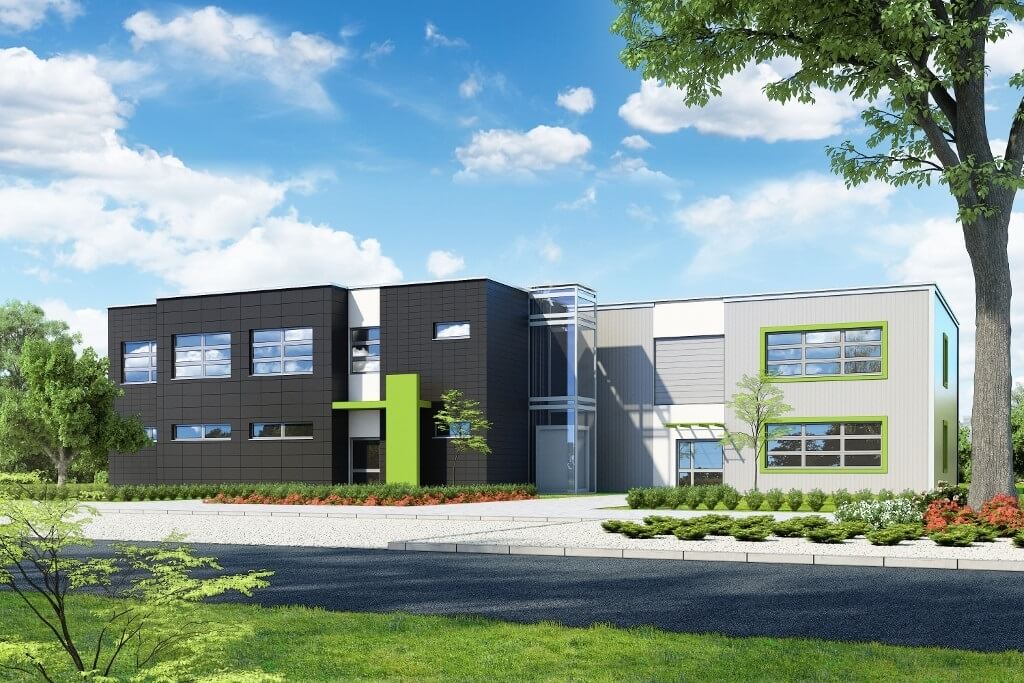

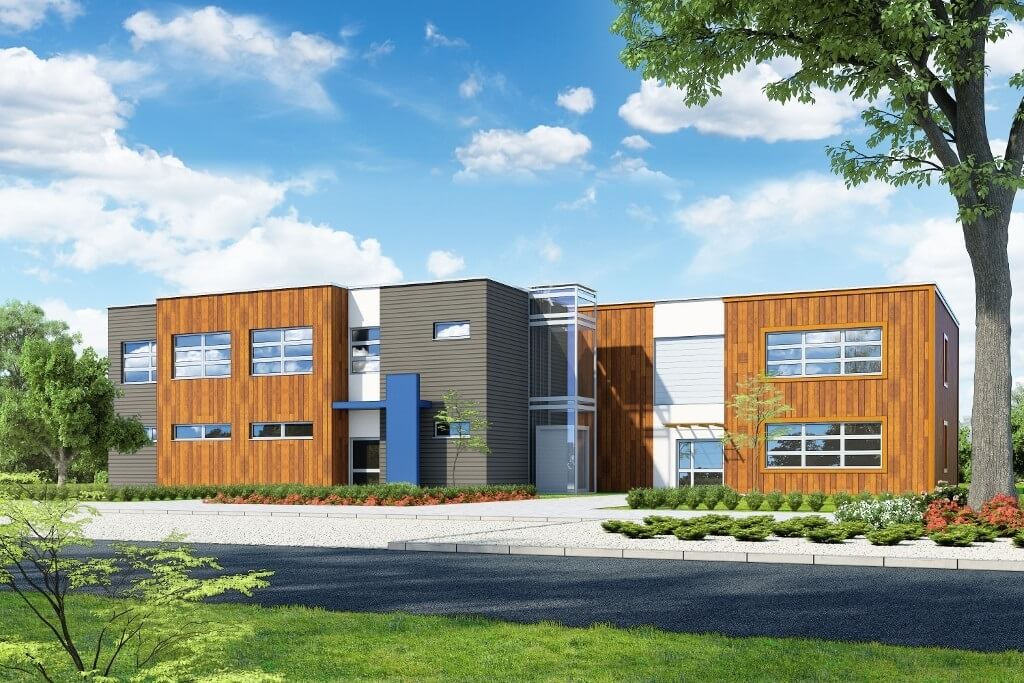

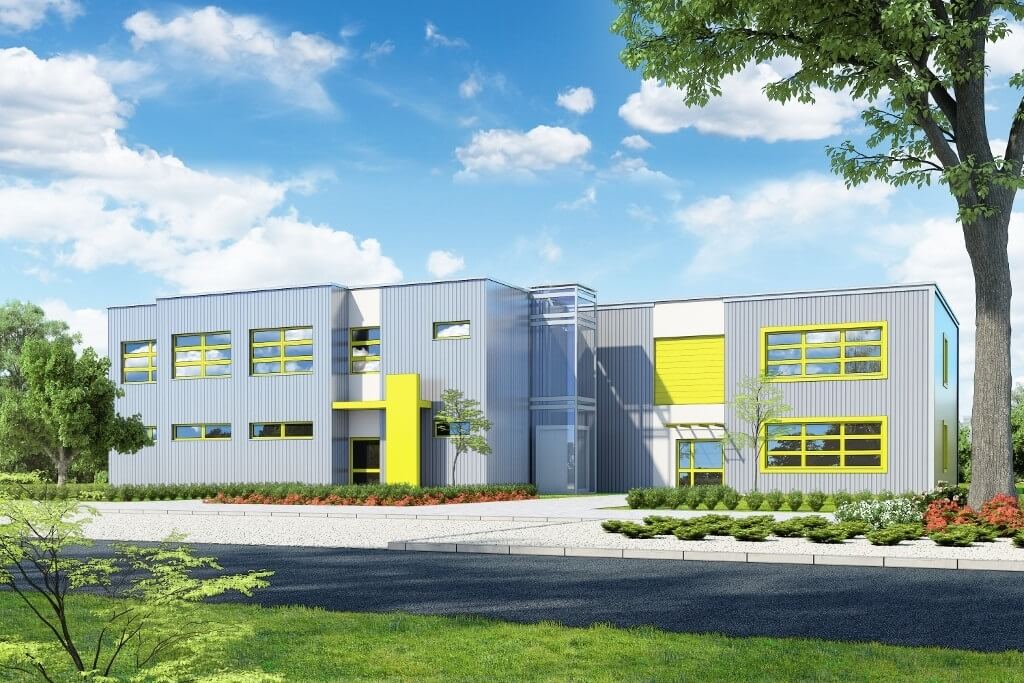

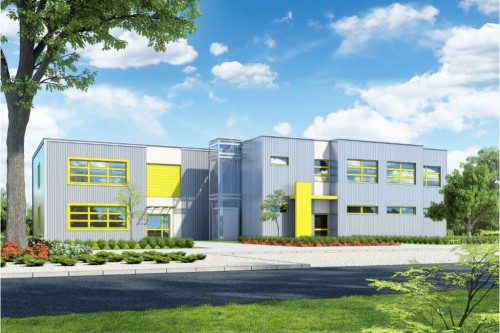

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 1 067,51 m2. Projekt budynku magazynowo-usługowo-biurowego, pełniącego funkcję laboratorium badawczego z częścią biurową, piętrowy, niepodpiwniczony.

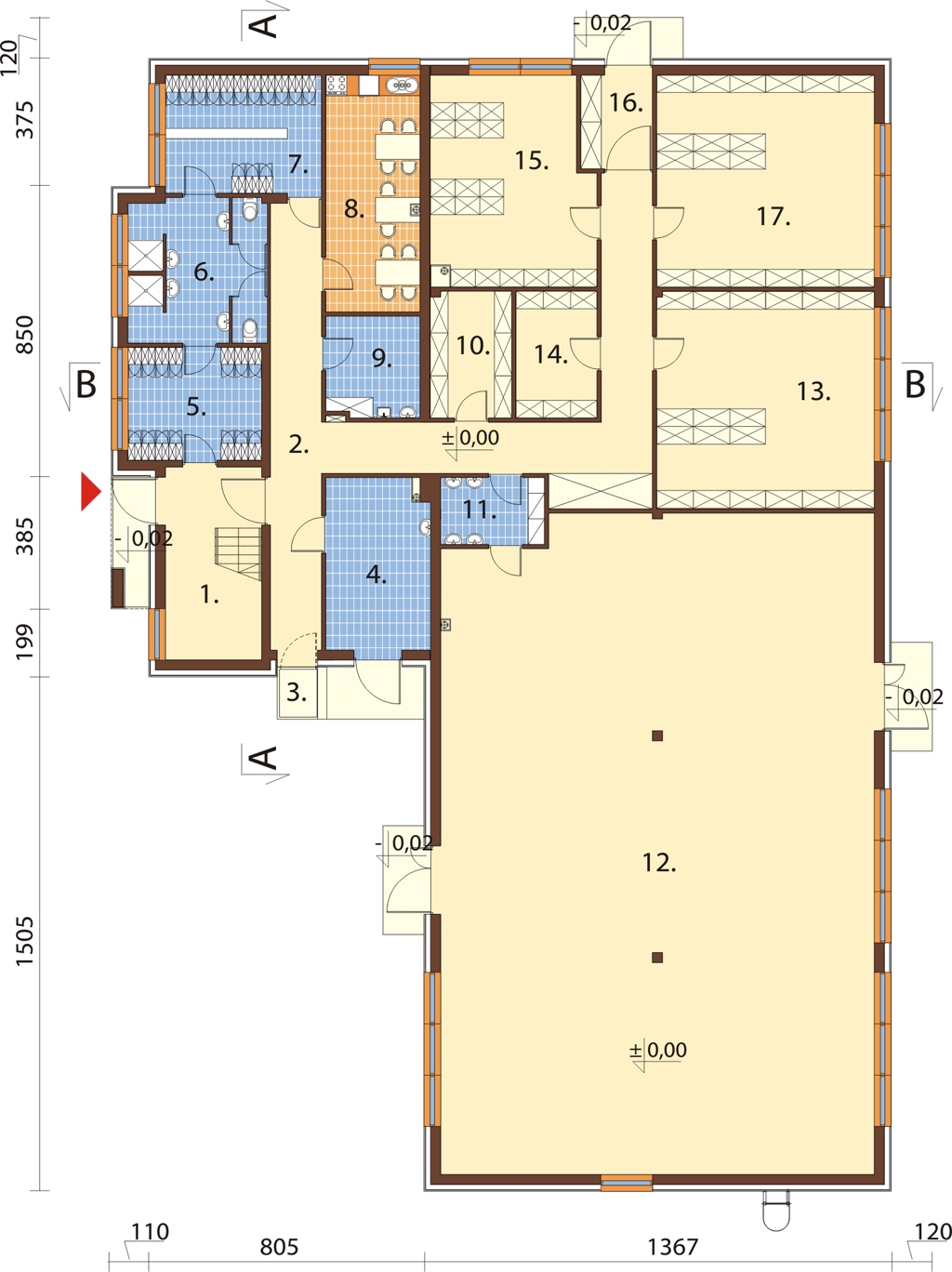

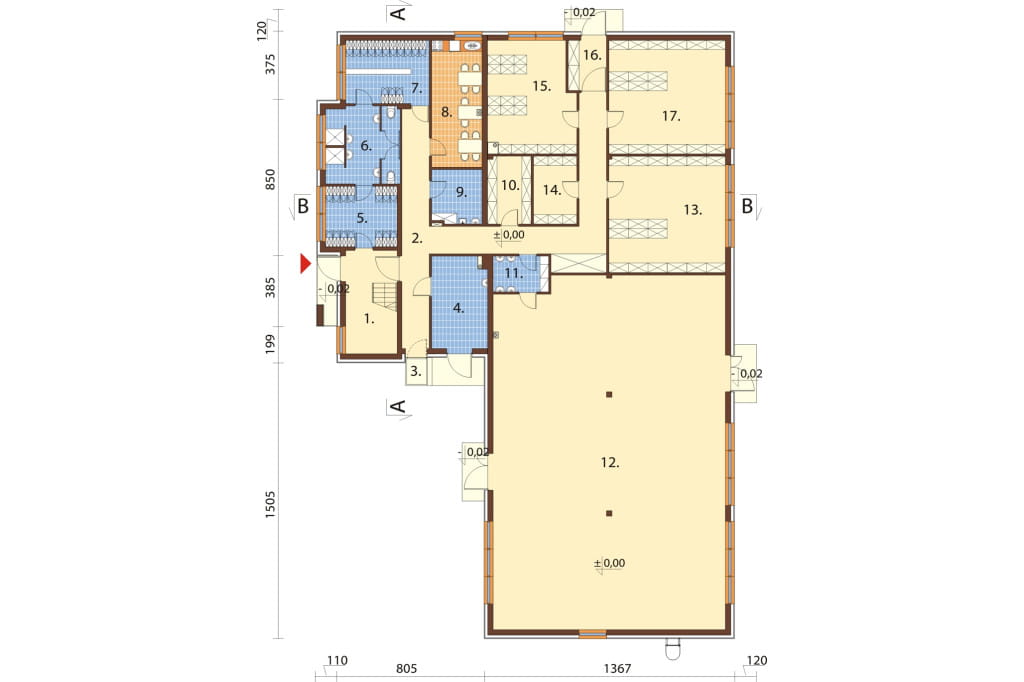

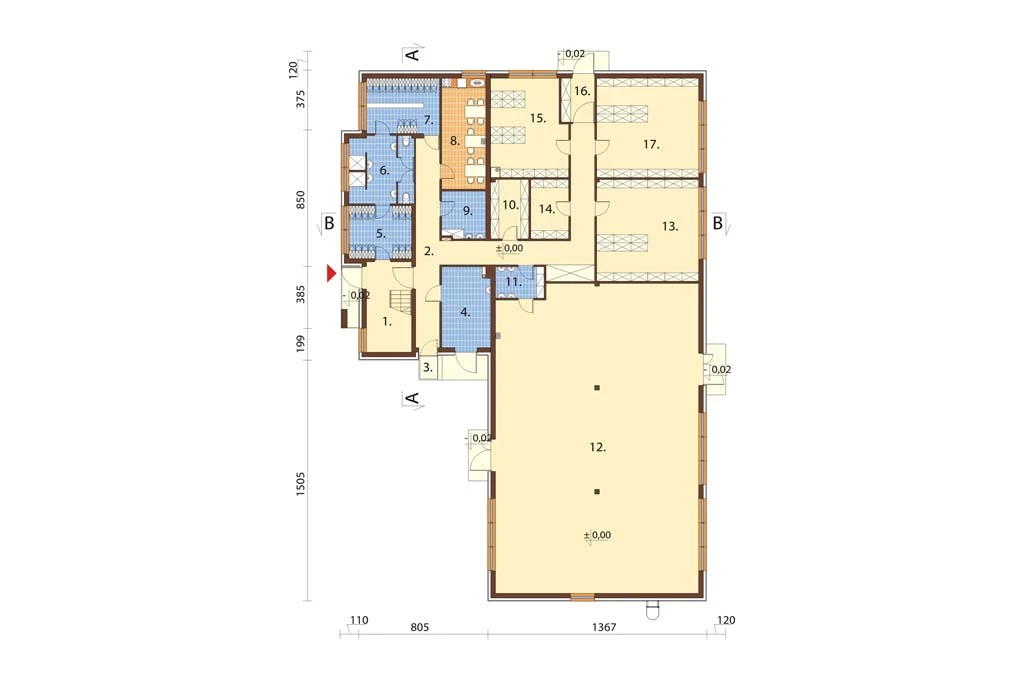

Rzut parteru
Parter: 533,20 m2
1. Klatka schodowa 15,93 m2
2. Korytarz 48,22 m2
3. Szyb windy 1,55 m2
4. Węzeł ciepła 15,10 m2
5. Szatnia brudna 12,97 m2
6. Łazienka 16,67 m2
7. Szatnia czysta 15,81 m2
8. Pokój śniadań 19,12 m2
9. Pom. porządkowe 8,23 m2
10. Pom. na odpady medyczne 8,83 m2
11. Śluza umywalkowo fartuchowa 5,96 m2
12. Laboratorium 242,11 m2
13. Magazyn na materiał badawczy 40,47 m2
14. Magazyn 8,78 m2
15. Magazyn szkła 28,21 m2
16. Punkt przyjęć materiału do badań 5,75 m2
17. Magazyn odczynników 39,49 m2

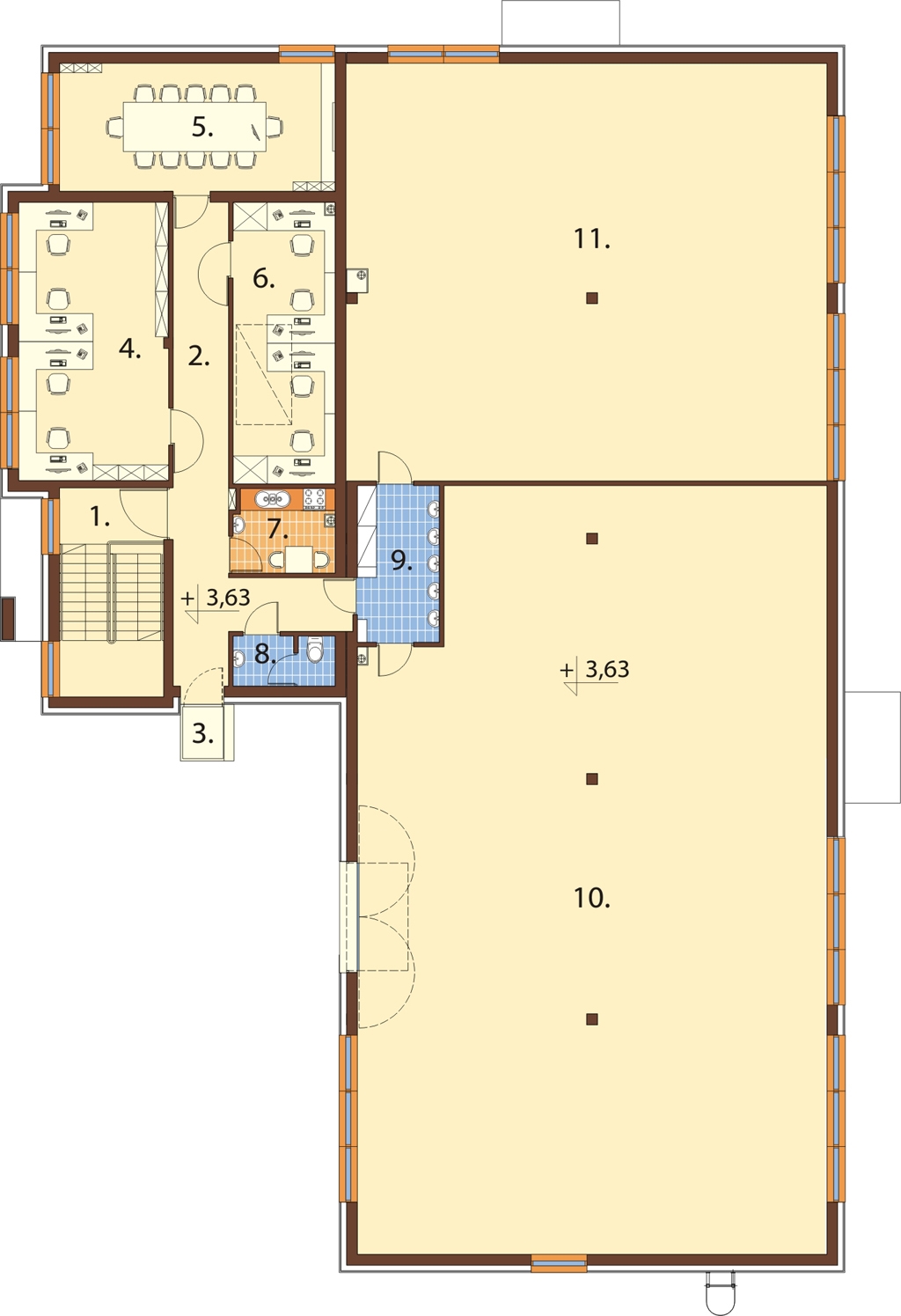

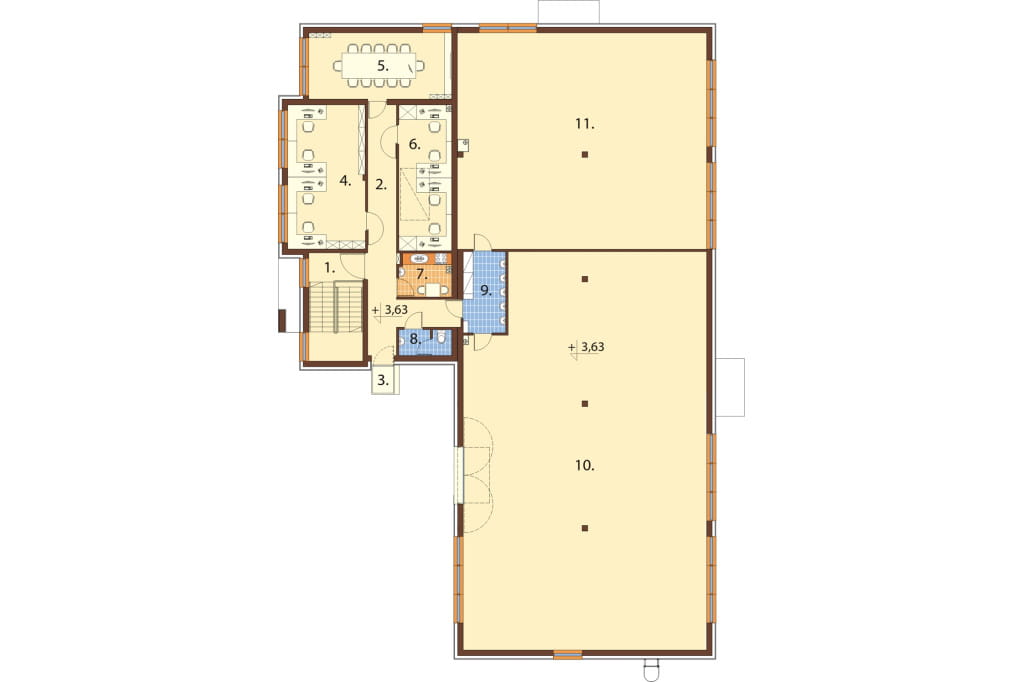

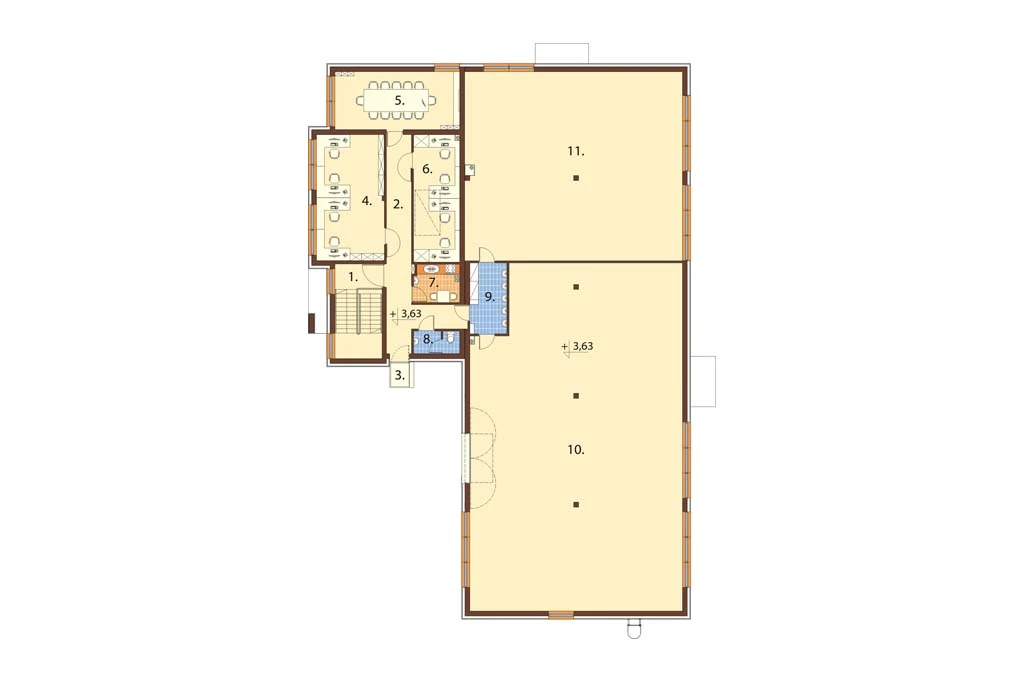

Rzut piętra
Piętro: 534,31 m2
1. Klatka schodowa 12,54 m2
2. Korytarz 24,49 m2
3. Szyb windy 1,55 m2
4. Biuro 30,39 m2
5. Pokój konferencyjny 25,78 m2
6. Biuro 21,00 m2
7. Pokój śniadań 6,21 m2
8. WC 3,69 m2
9. Śluza umywalkowo fartuchowa 9,39 m2
10. Laboratorium 253,11 m2
11. Laboratorium 146,16 m2

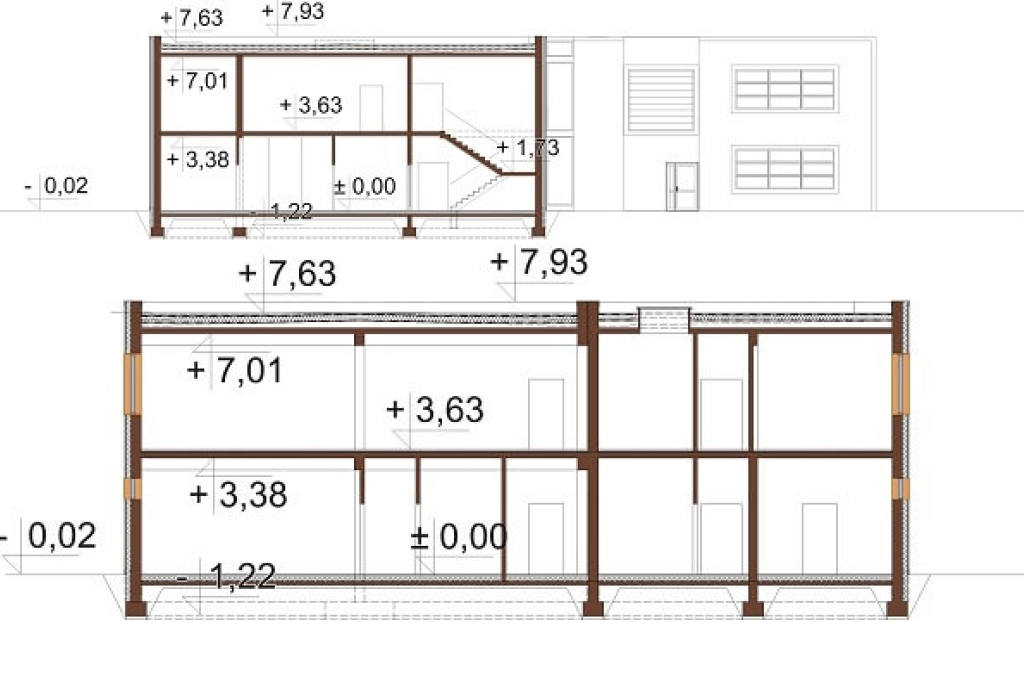

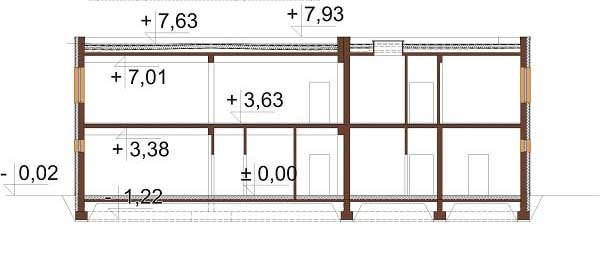

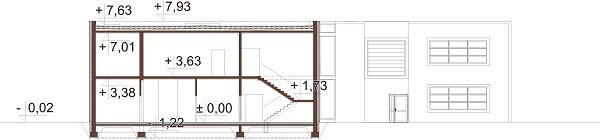

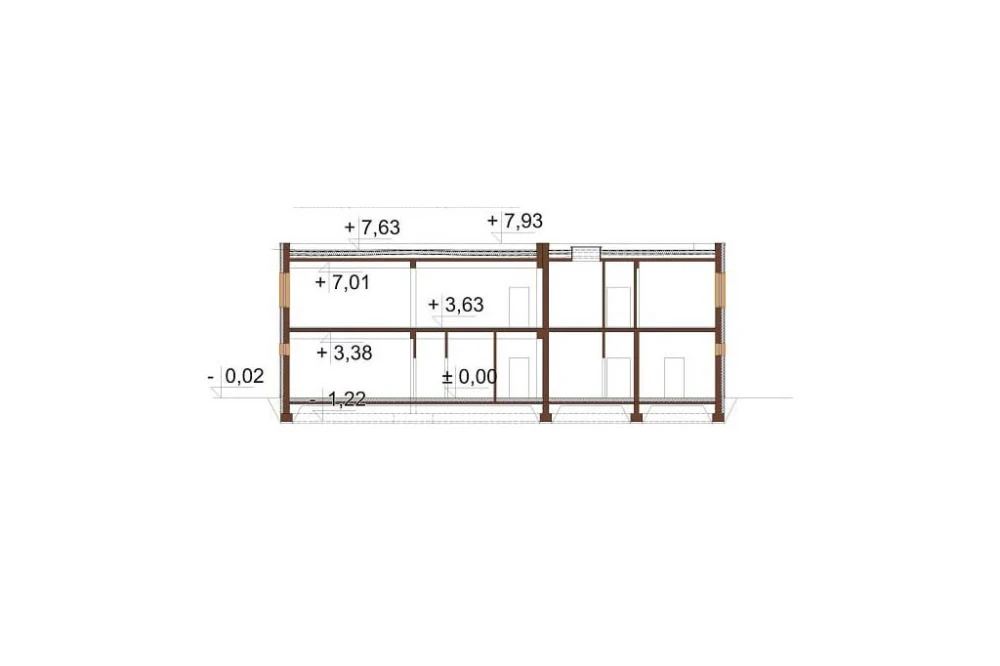

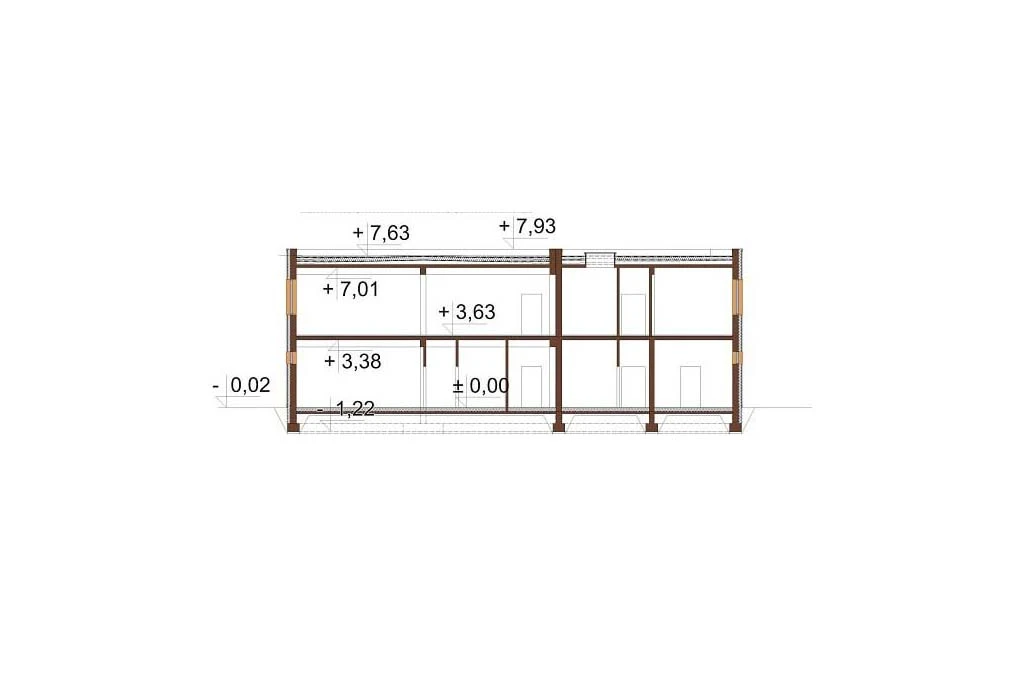

Przekrój

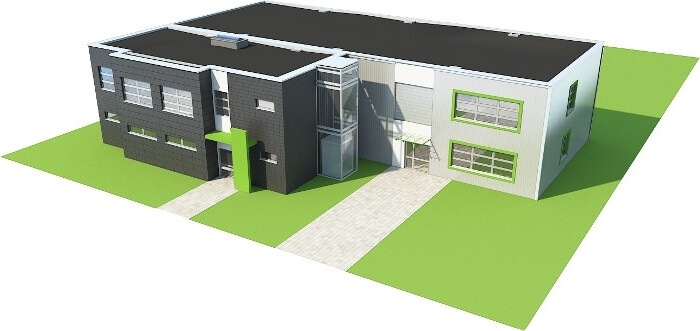

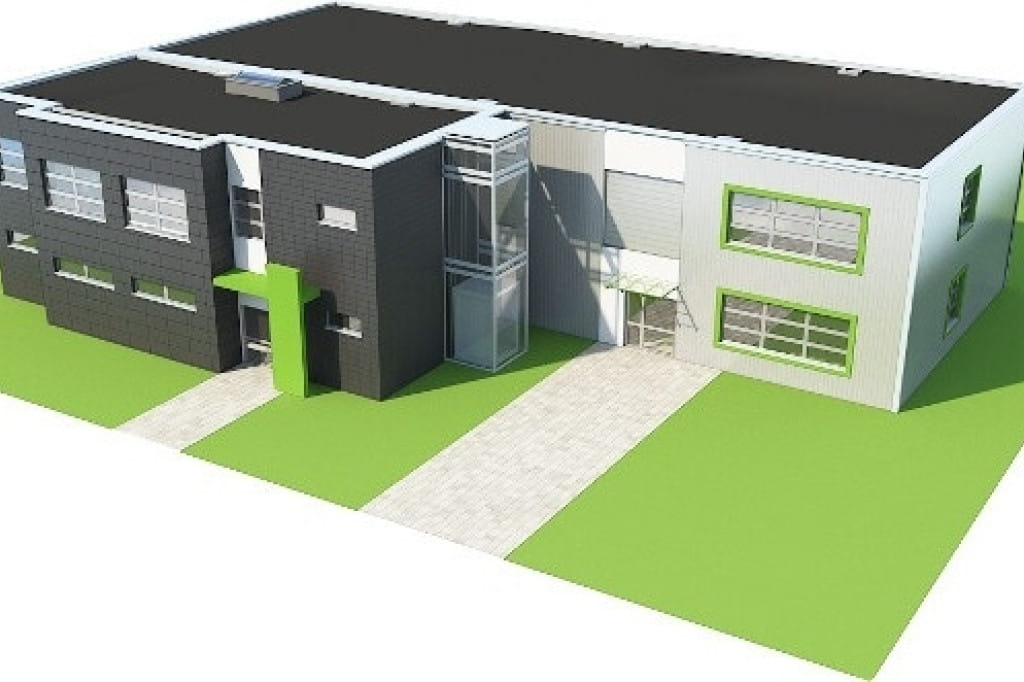

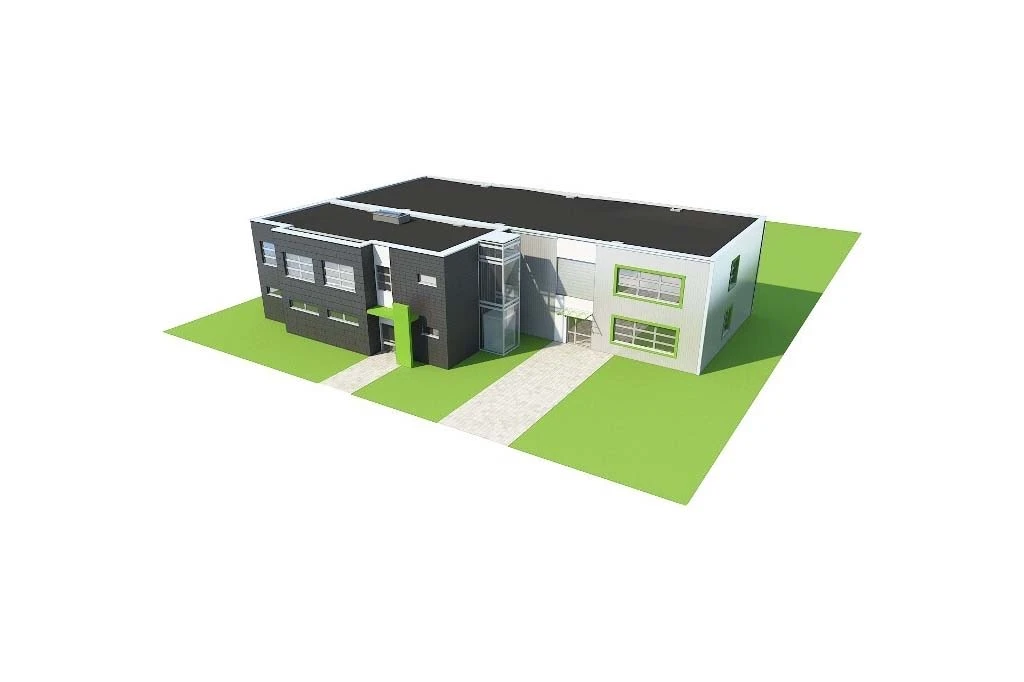

Model

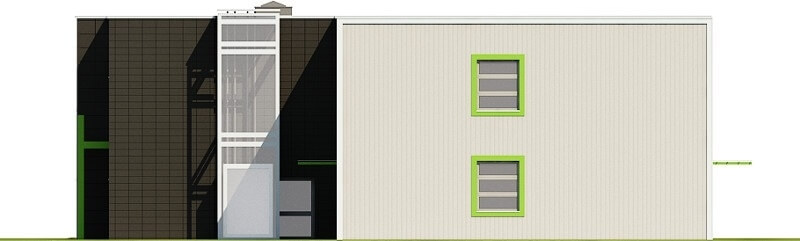

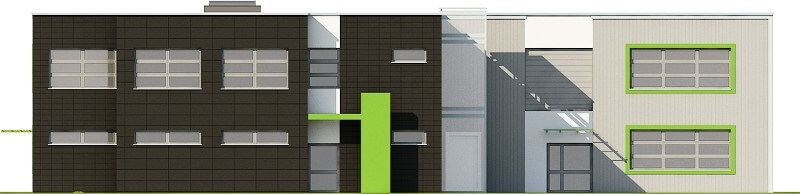

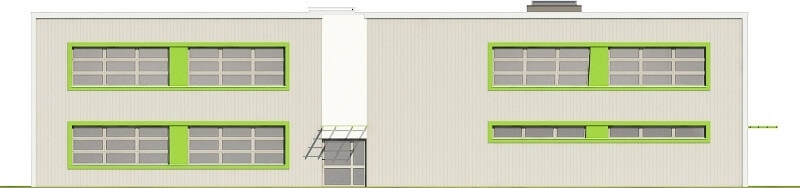

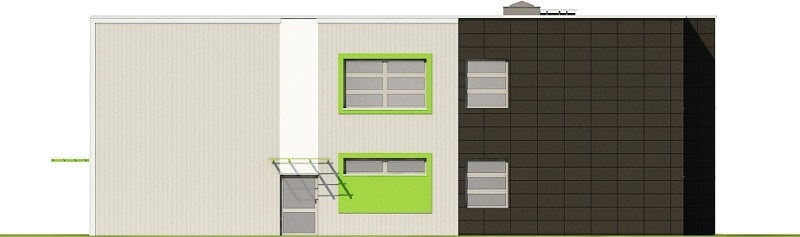

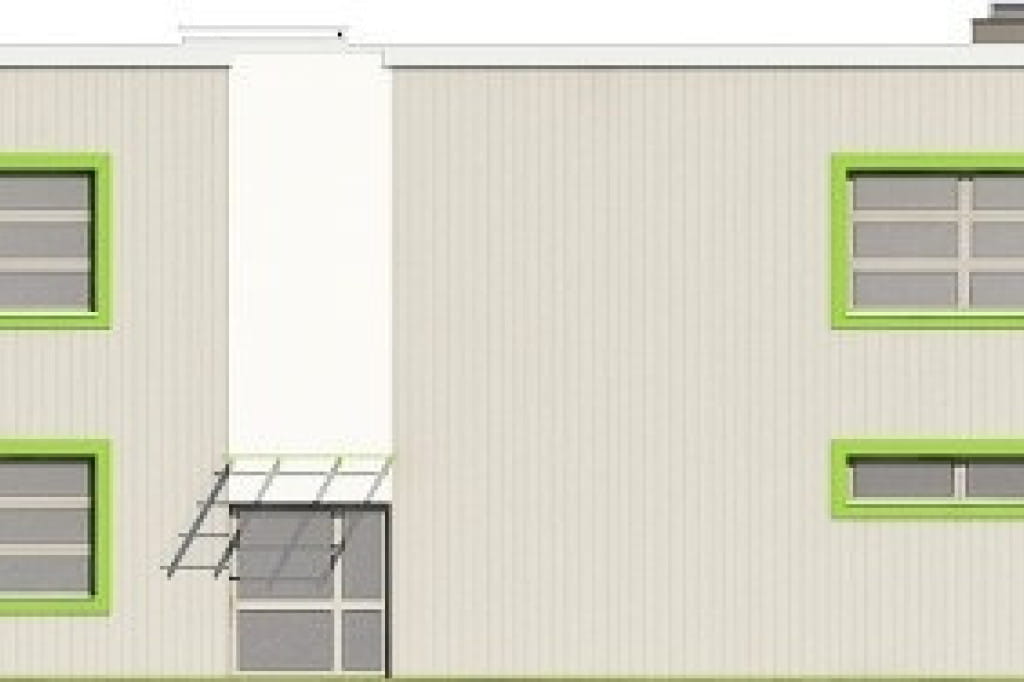

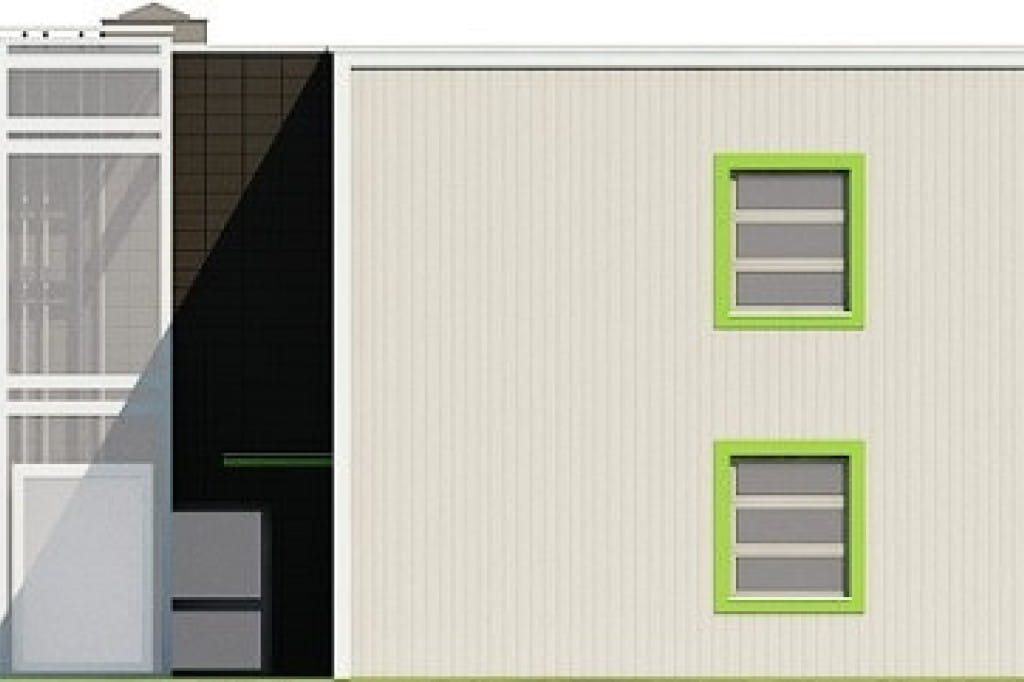

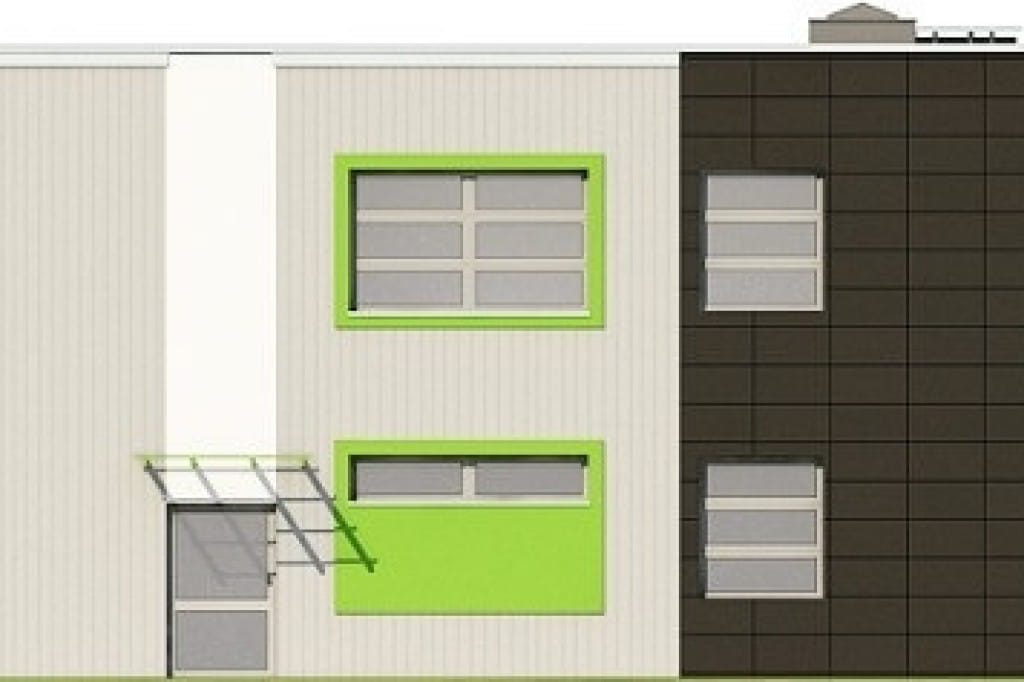

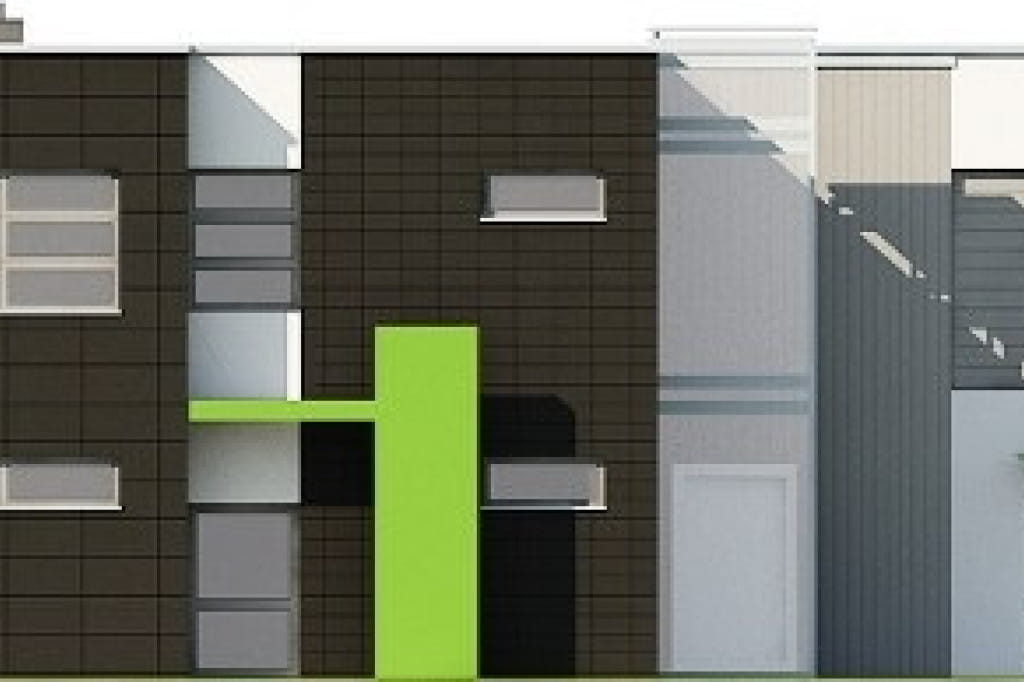

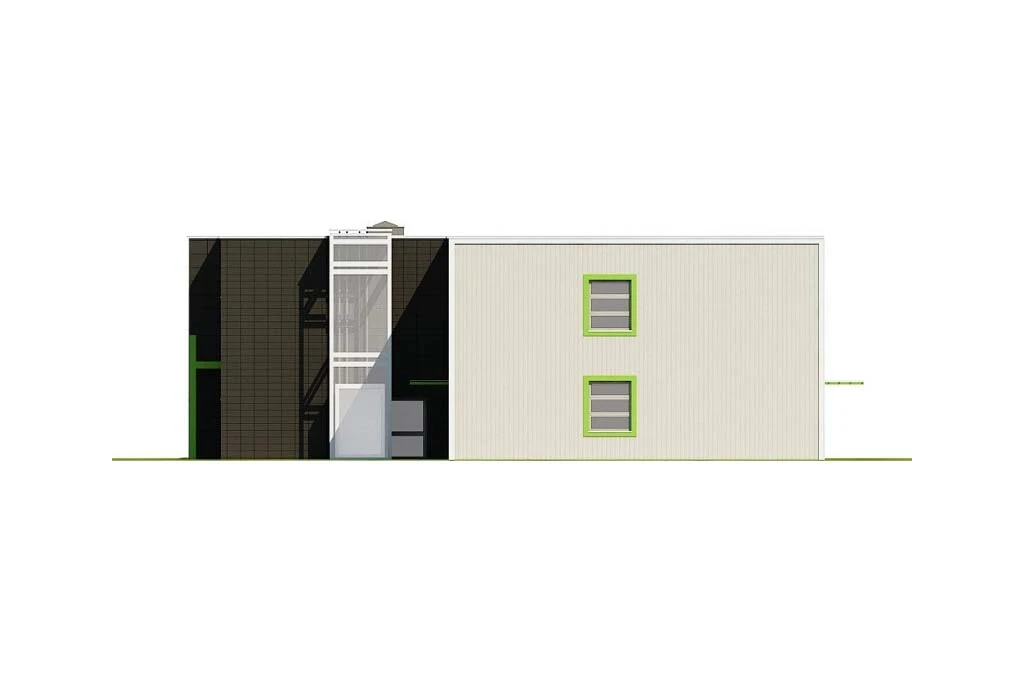

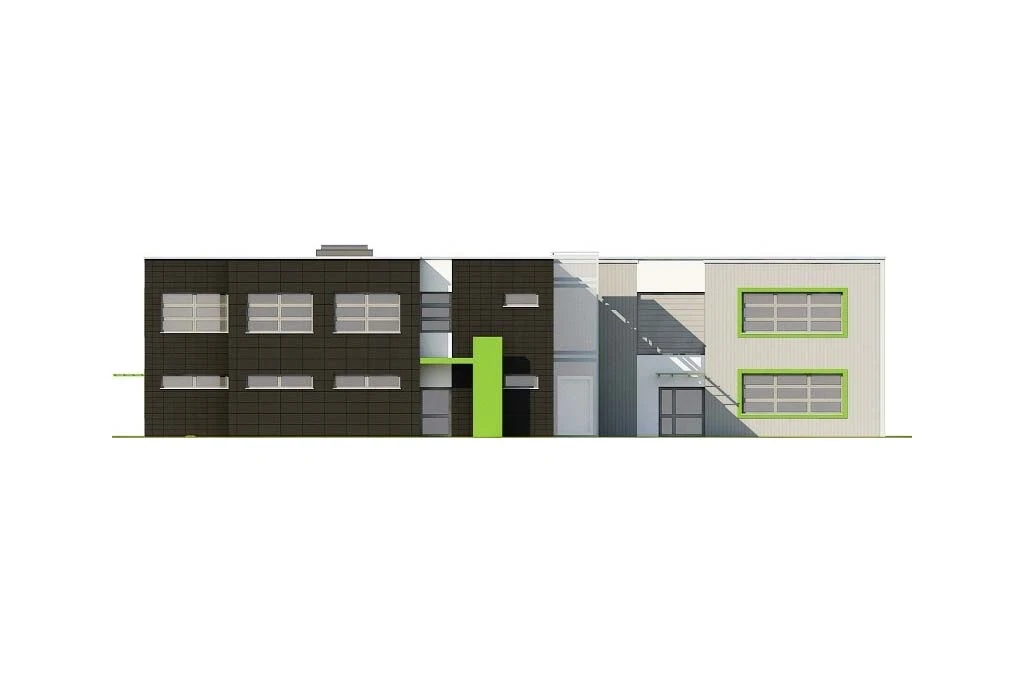

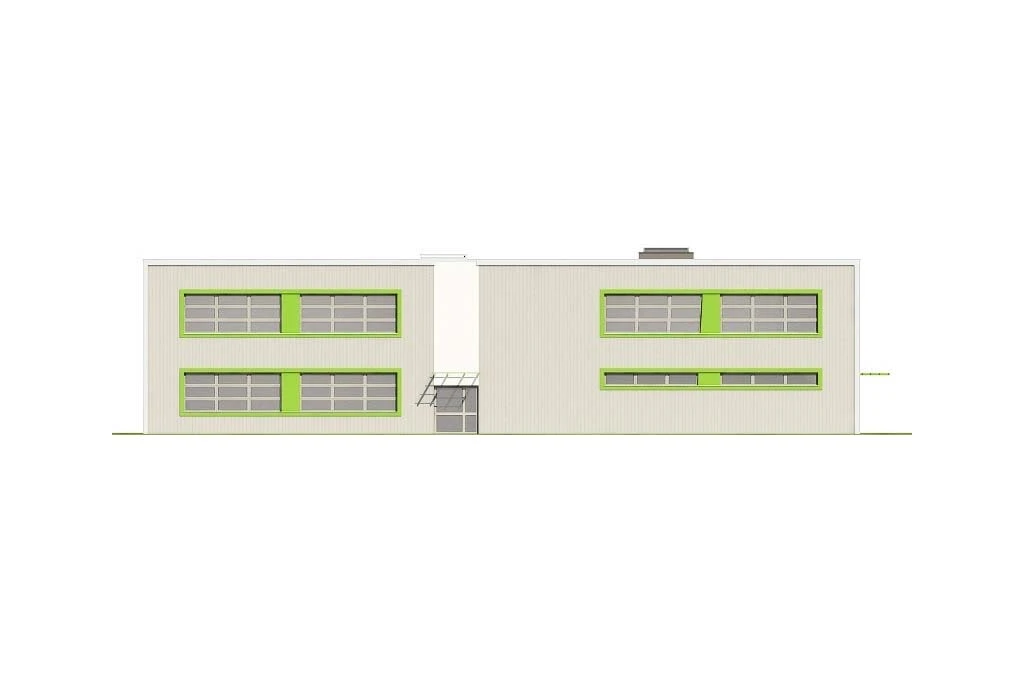

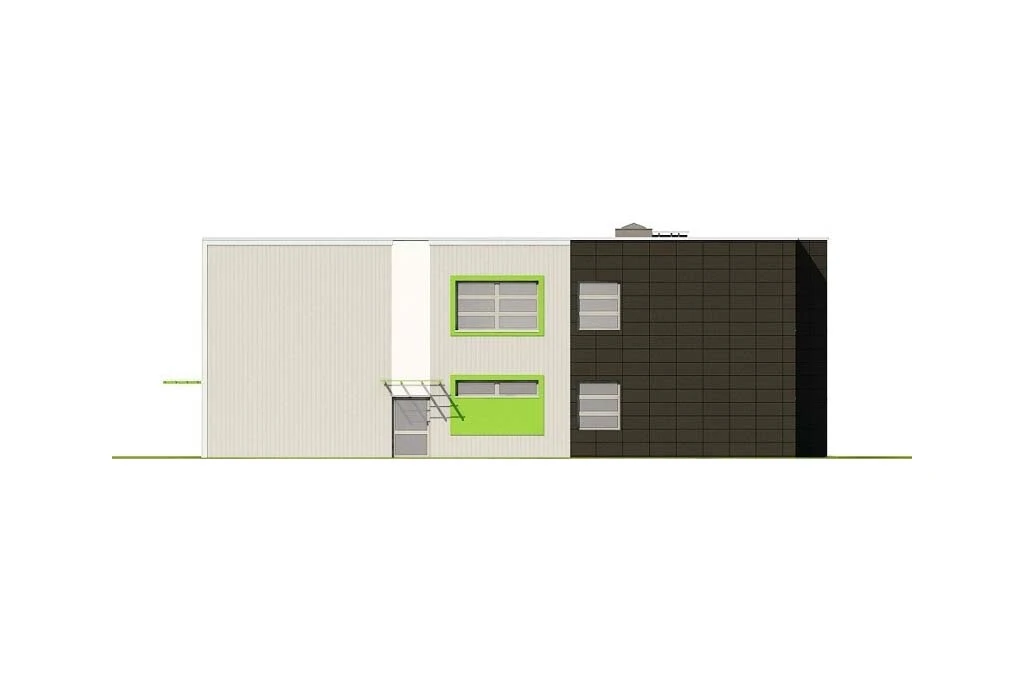

Elewacje
Informacje podstawowe
Program: laboratoria medyczne, zaplecze medyczne, magazynowe, scojalne, sanitarne, biurowe, techniczne.
Technologia: tradycyjna.
Materiały ścian zewnętrznych: beton komórkowy 24 cm + styropian 15 cm + tynk cienkowarstwowy na siatce
Stropy w budynku: żelbetowe
Kąt nachylenia dachu: 5%
Ogrzewanie: zewnętrzne źródło ciepła
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, wentylacja mechaniczna nawiewno wywiewna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 1000 - 2000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 0 - 5
- Szerokość działki/krótszy bok (m) 30 - 40
- Długość działki/dłuższy bok (m) 40 - 50
- Wysokość budynku (m) 7 - 8
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 1067.51
- Powierzchnia zabudowy (m²) 612.78
- Szerokość budynku/krótszy bok (m) 22.82
- Długość budynku/dłuższy bok (m) 33.14
- Wysokość budynku (m) 7.95
- Szerokość działki/krótszy bok (m) 30.82
- Długość działki/dłuższy bok (m) 41.14
- Kąt nachylenia dachu (°) 2.86
- Rodzaj dachu płaski
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze piętro
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Fundamenty ława fundamentowa
- Strop w budynku* żelbetowy
- Pokrycie dachu* stropodach
- Kubatura (m³) 4810.30
- Liczba kondygnacji 2
- Rodzaj ogrzewania sieć ciepłownicza
- Wentylacja* grawitacyjna
- Liczba pomieszczeń 28
Dodatkowe parametry projektu
- Winda w budynku tak
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
