Budynek gastronomiczny z zapleczem noclegowym
Kod: LK-110
 |
W podanej cenie oferujemy 3 kopie projektu architektoniczno-budowlanego potrzebnego do uzyskania pozwolenia na budowę oraz 3 kopie projektu technicznego niezbędnego do prowadzenia budowy sprawdź >> |
 |
Parametry projektu zobacz >> |
 |
Projekt wysyłamy w terminie 14 dni roboczych od daty złożenia zamówienia |
 |
Istnieje również możliwość zakupu wersji elektronicznej (w formacie dwg) projektu architektoniczno - budowlanego skontaktuj się >> |
 |
Odbicie lustrzane projektu zobacz >> |
 |
Koszty budowy zobacz >> |
 |
Forum dotyczące tego projektu zobacz >> |
 |
Zmiany istotne i nieistotne, które możesz wprowadzić w tym projekcie sprawdź >> |
 |
Adaptacja i pozwolenie na budowę zobacz >> |
 |
Jeśli masz pytanie |

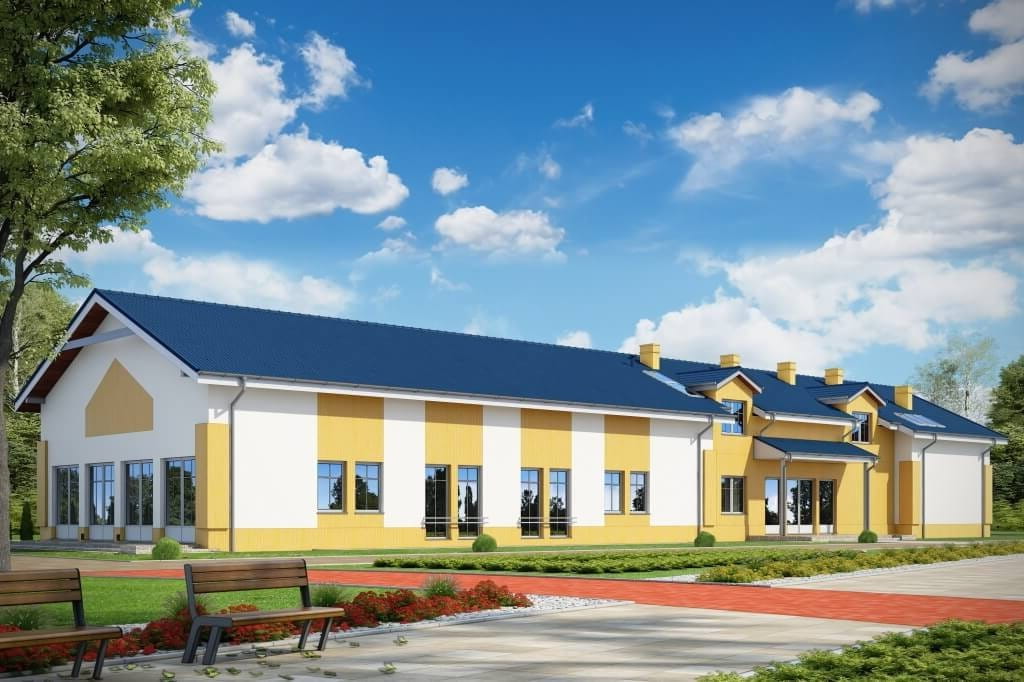

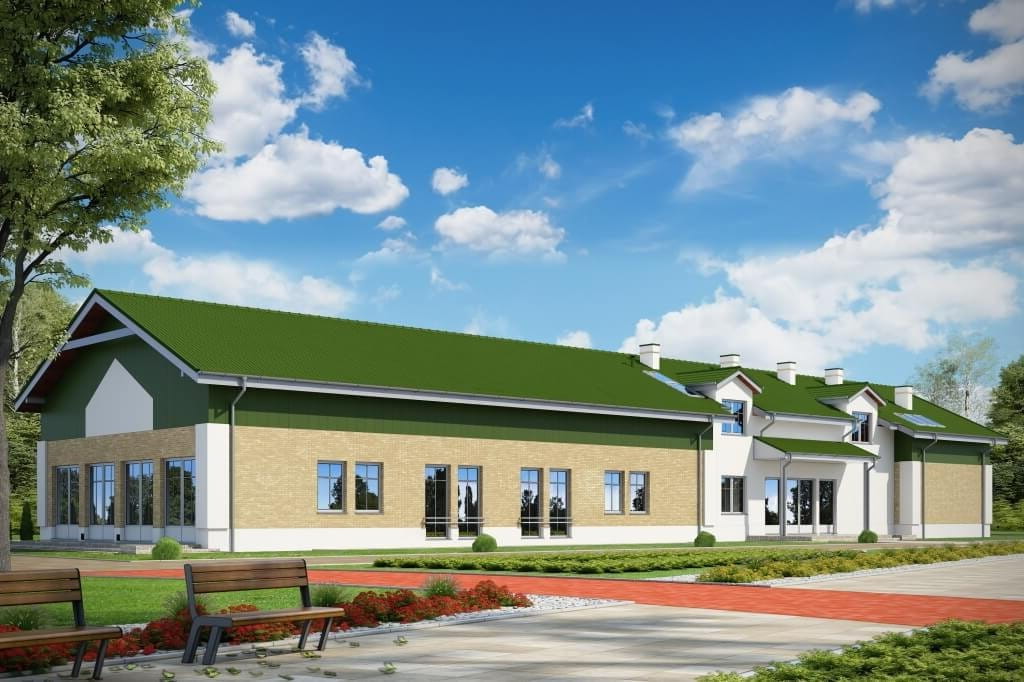

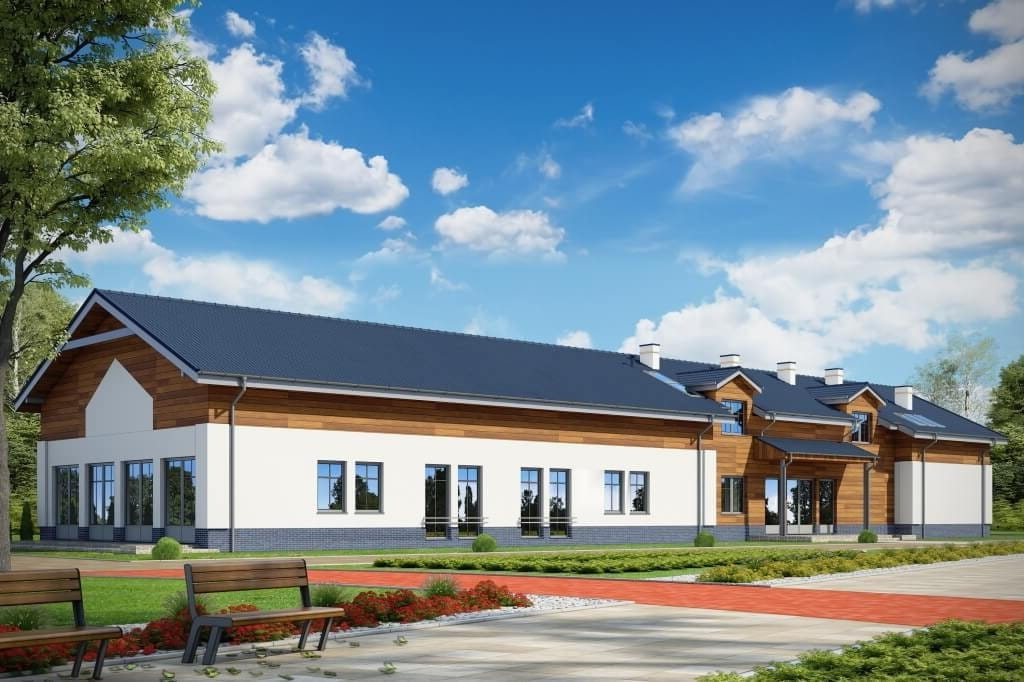

Prezentacja projektu
Opis projektu
Powierzchnia użytkowa: 719,30 m2. Projekt budynku gastronomicznego z zapleczem noclegowym. Budynek nie jest podpiwniczony i posiada parter oraz poddasze użytkowe (nad częścią budynku). Kuchnia kateringowa.

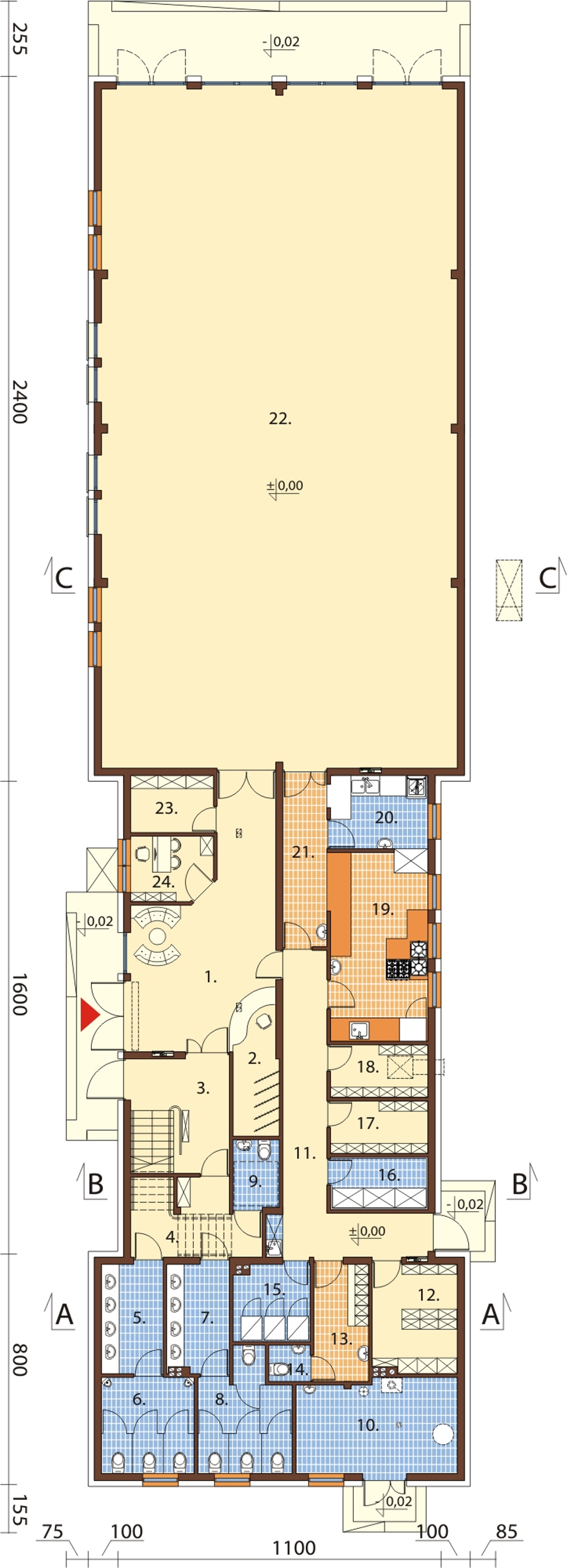

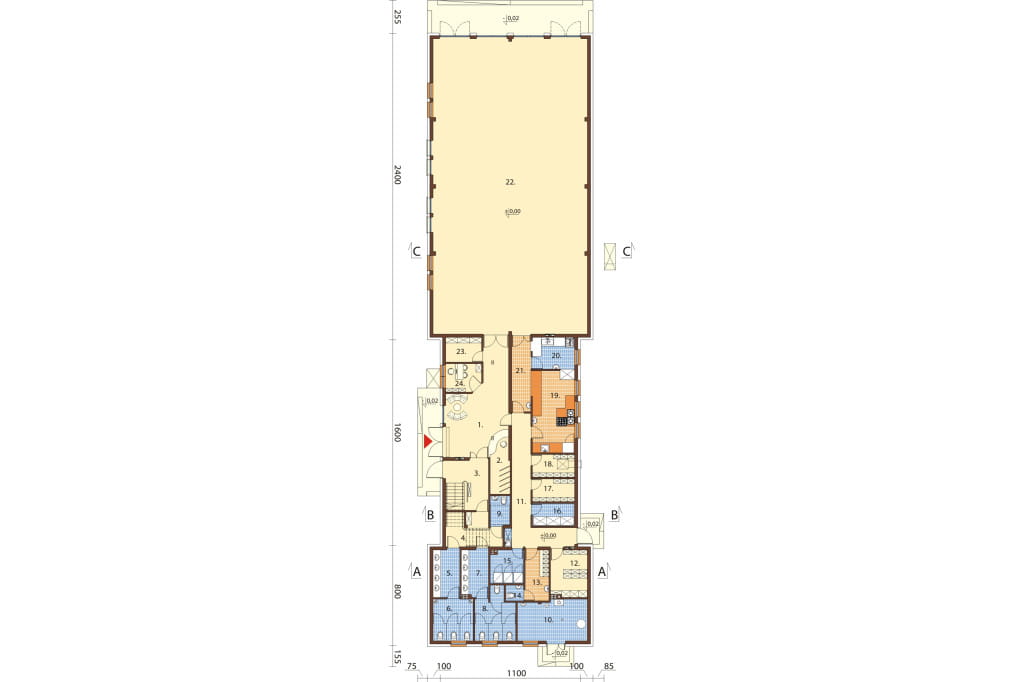

Rzut parteru
Parter: 508,12 m2
1. Hol wejściowy 30,50 m2
2. Szatnia 7,06 m2
3. Klatka schodowa 13,46 m2
4. Korytarz 9,80 m2
5. Przedsionek – umywalka 7,58 m2
6. WC męskie 10,09 m2
7. Przedsionek – umywalka 7,50 m2
8. WC damskie 11,16 m2
9. WC dla niepełnosprawnych 3,48 m2
10. Kotłownia 16,94 m2
11. Korytarz 21,04 m2
12. Magazyn 10,29 m2
13. Pokój socjalny 7,22 m2
14. WC 1,64 m2
15. Pom. na chłodziarki 6,49 m2
16. Chłodnia 5,72 m2
17. Magazyn na napoje 5,72 m2
18. Magazyn na zasoby 5,72 m2
19. Kuchnia 20,89 m2
20. Zmywalnia 8,04 m2
21. Rozdzielnia kelnerska 8,45 m2
22. Sala bankietowa 278,26 m2
23. Magazyn na alkohol 5,30 m2
24. Biuro 5,77 m2

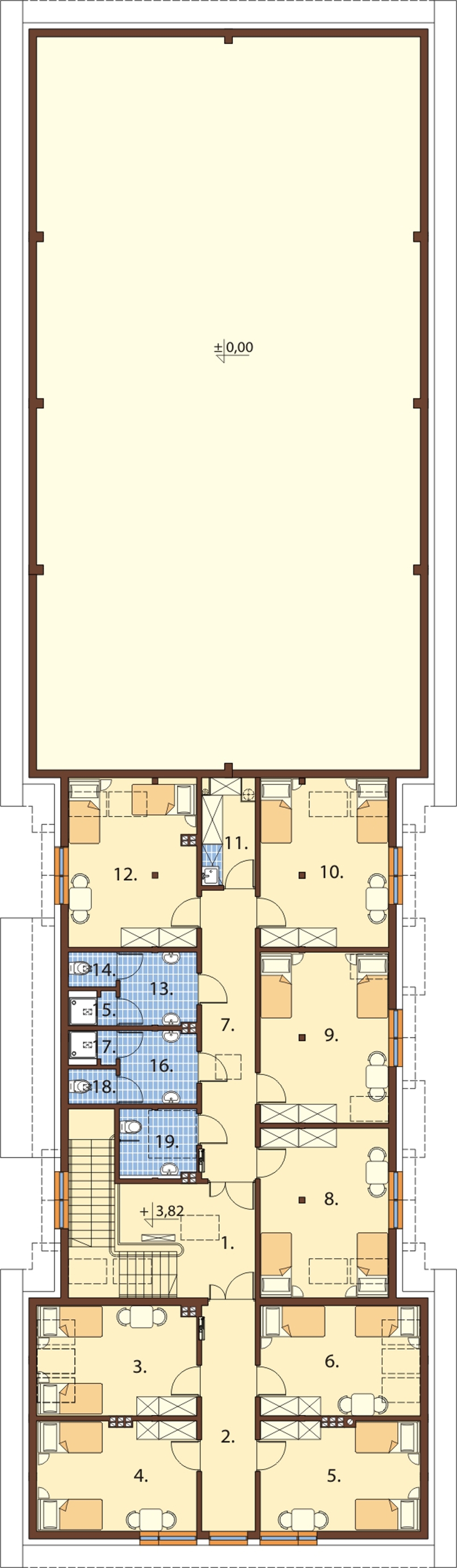

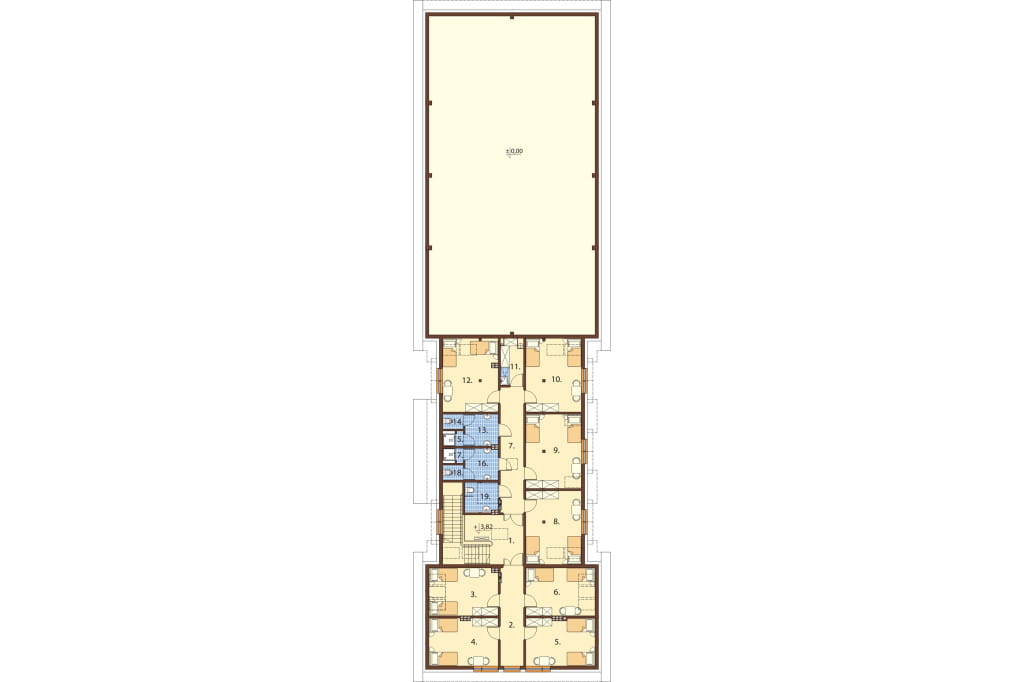

Rzut poddasza
Poddasze: 211,18 / 226,70 m2
1. Klatka schodowa 17,95 m2
2. Korytarz 11,71 m2
3. Pokój 13,14 / 17,02 m2
4. Pokój 13,16 / 17,04 m2
5. Pokój 13,08 / 16,96 m2
6. Pokój 13,32 / 17,20 m2
7. Korytarz 15,03 m2
8. Pokój 21,29 m2
9. Pokój 21,49 m2
10. Pokój 21,29 m2
11. Pom. gospodarcze 5,57 m2
12. Pokój 21,09 m2
13. Przedsionek – umywalki 5,93 m2
14. WC 1,54 m2
15. Natrysk 1,51 m2
16. Przedsionek – umywalki 5,93 m2
17. WC 1,54 m2
18. Natrysk 1,51 m2
19. Łazienka dla osób niepełnospr. 5,10 m2

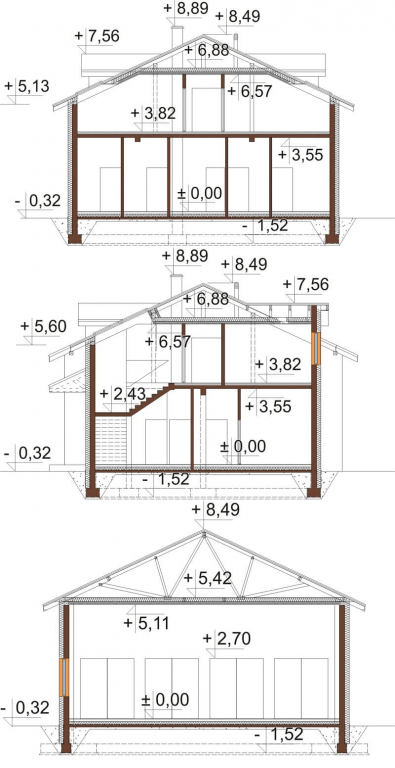

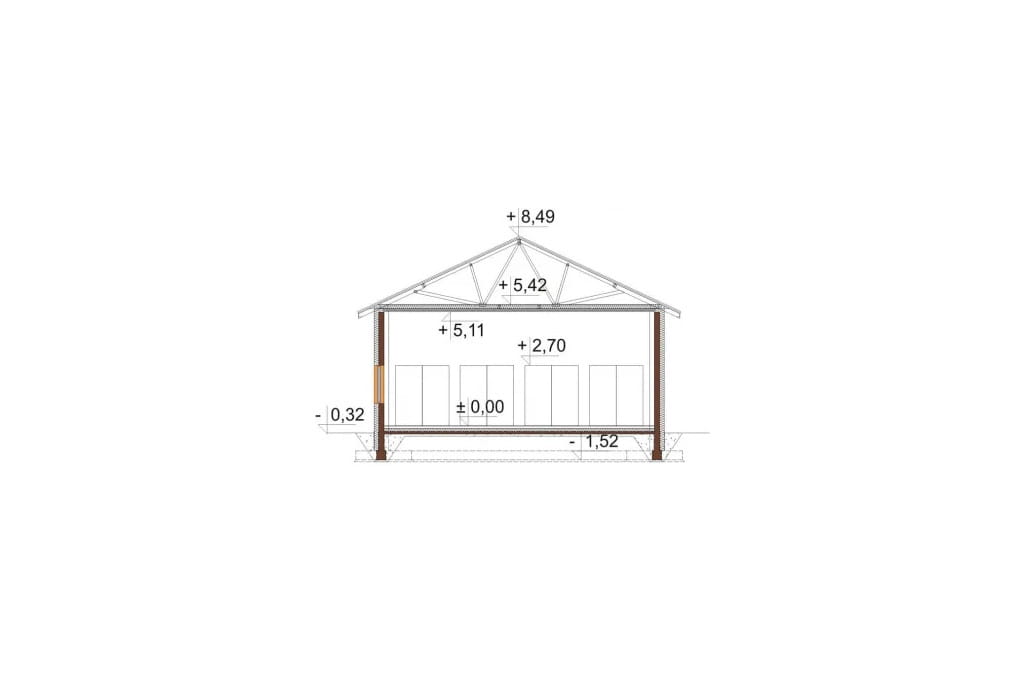

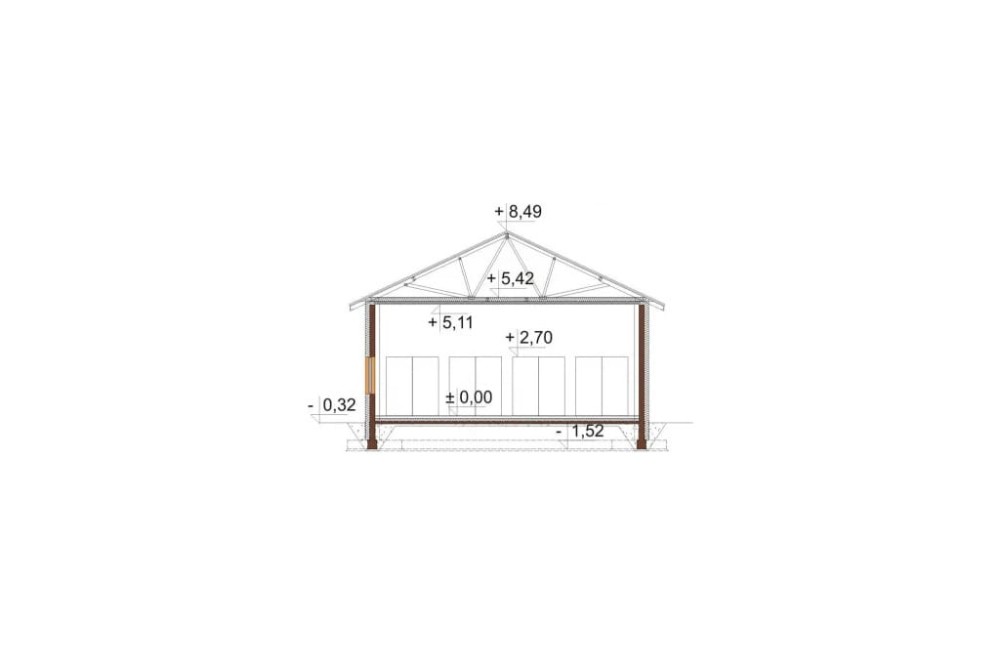

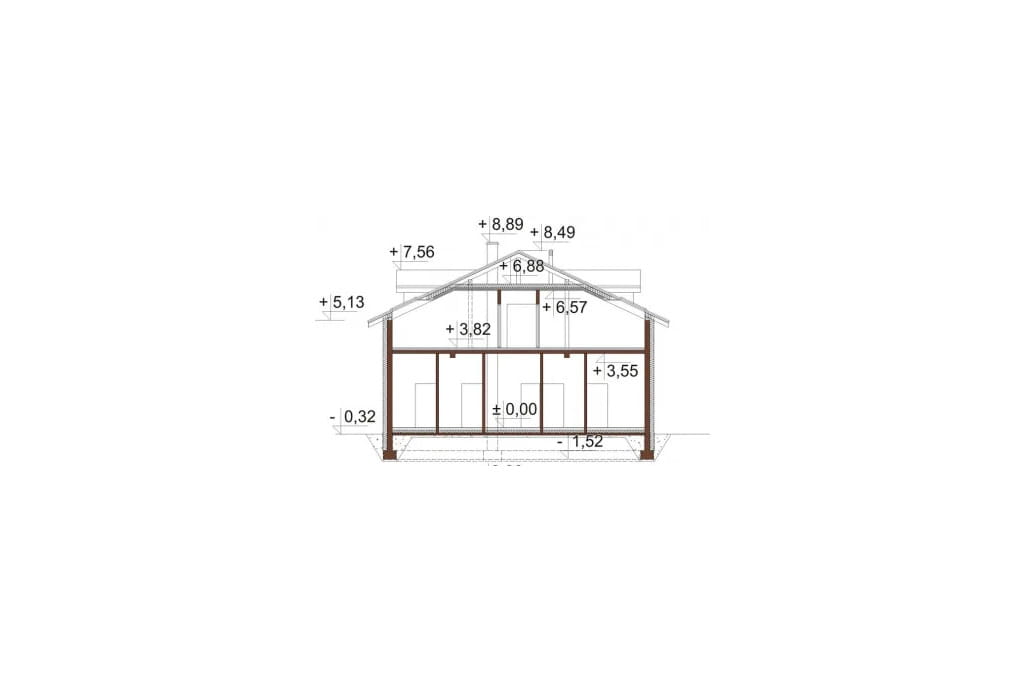

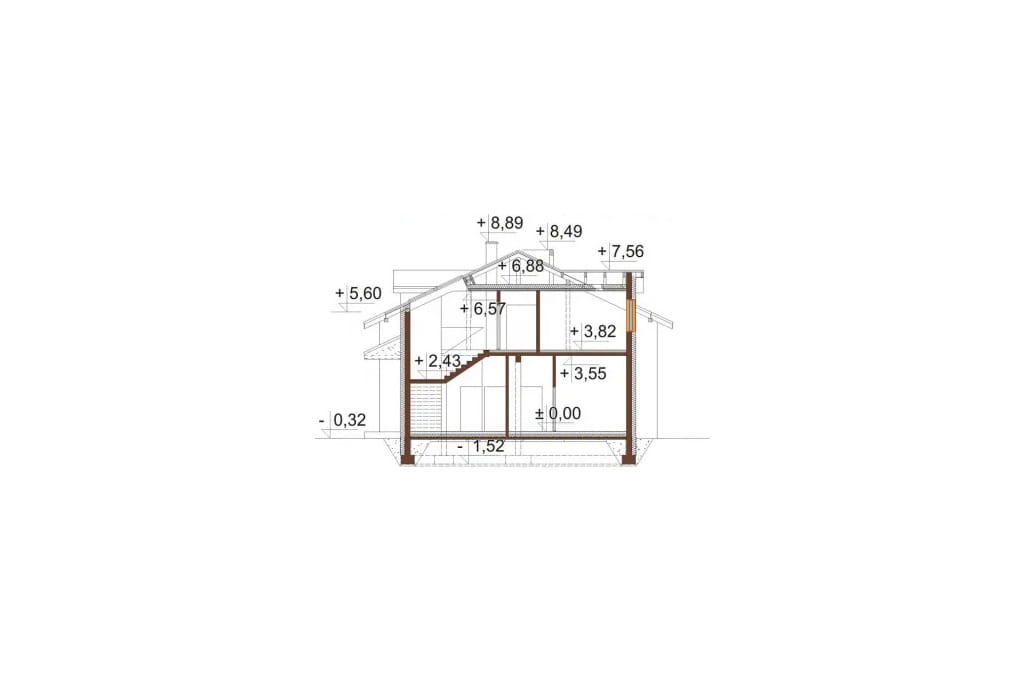

Przekrój

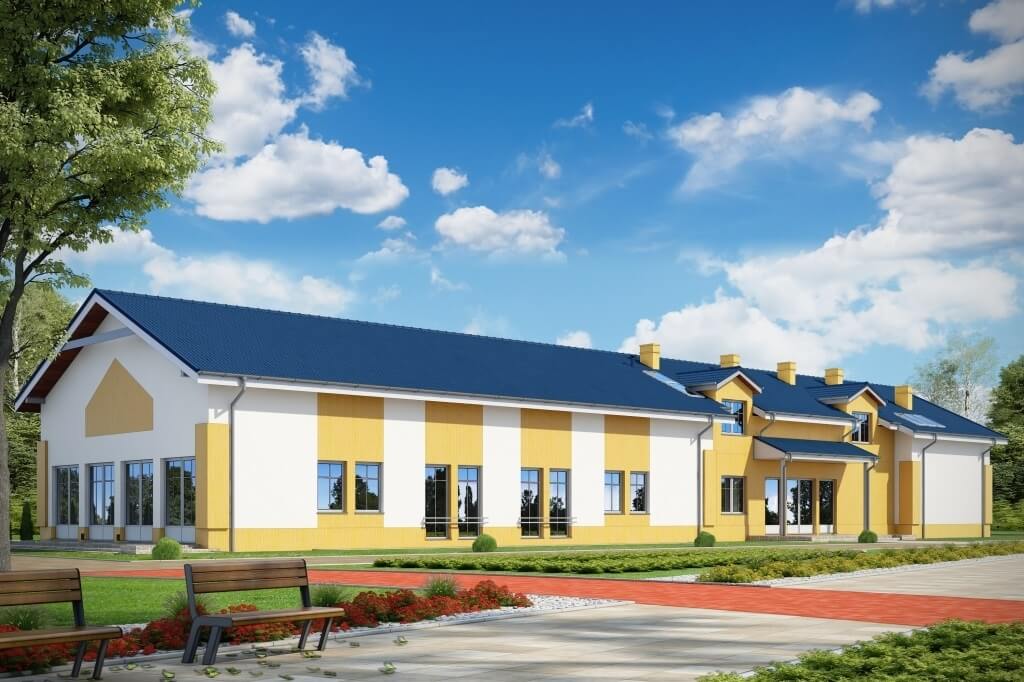

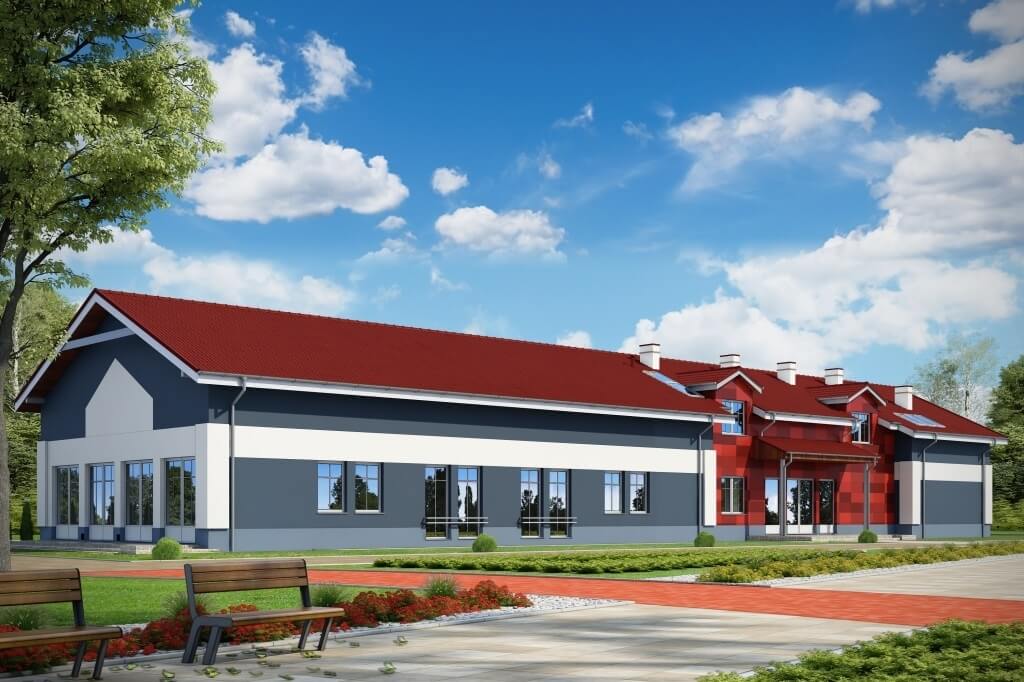

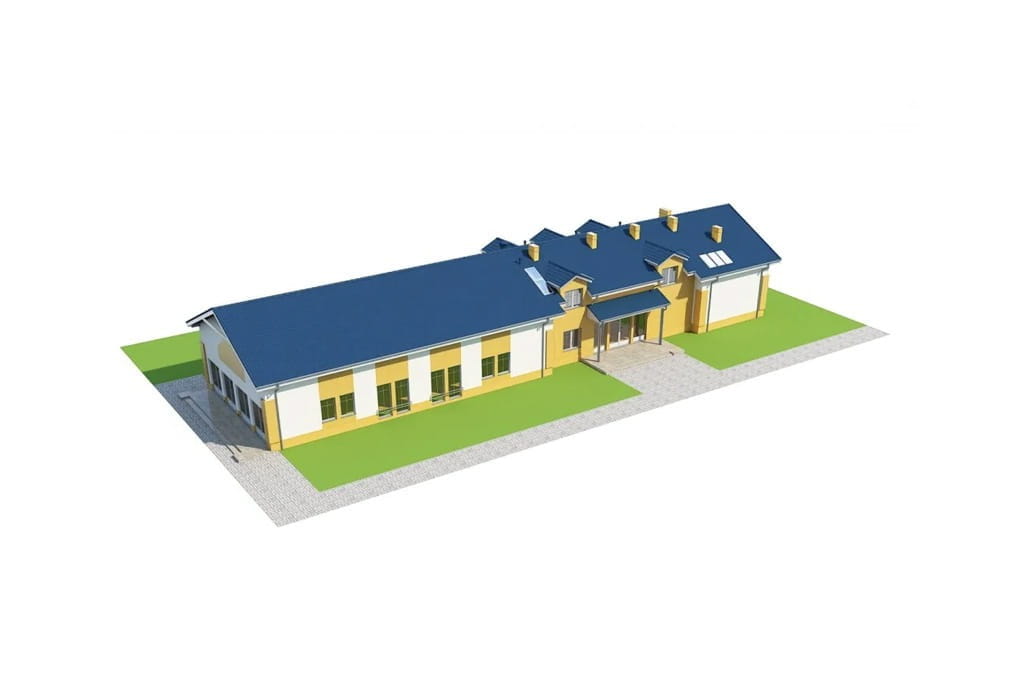

Model

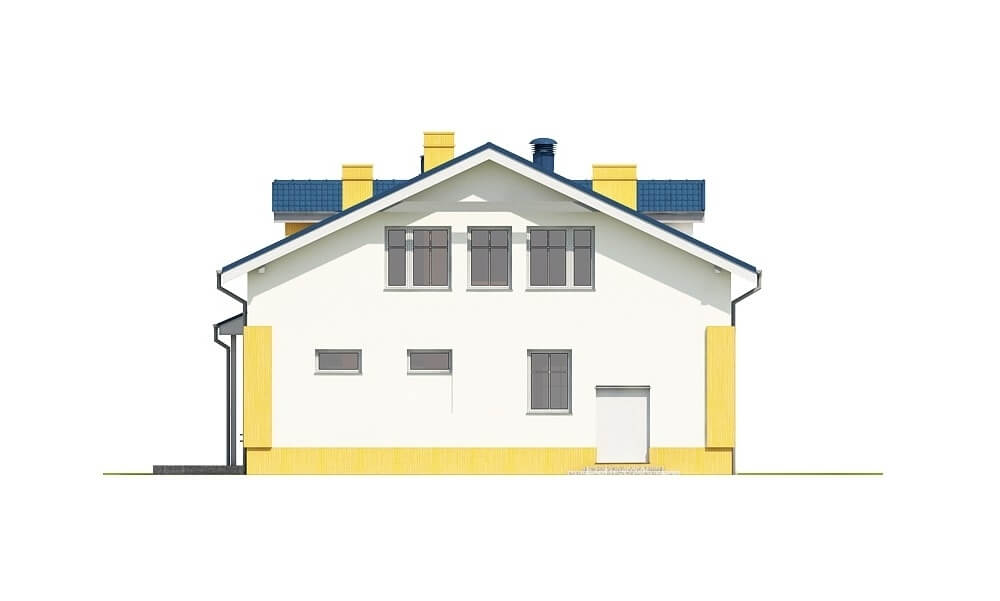

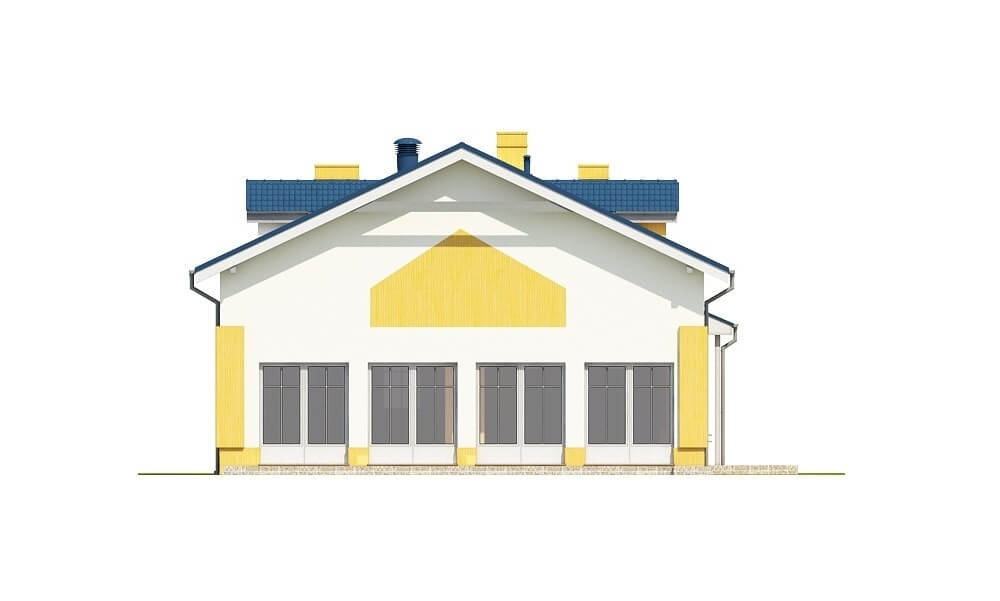

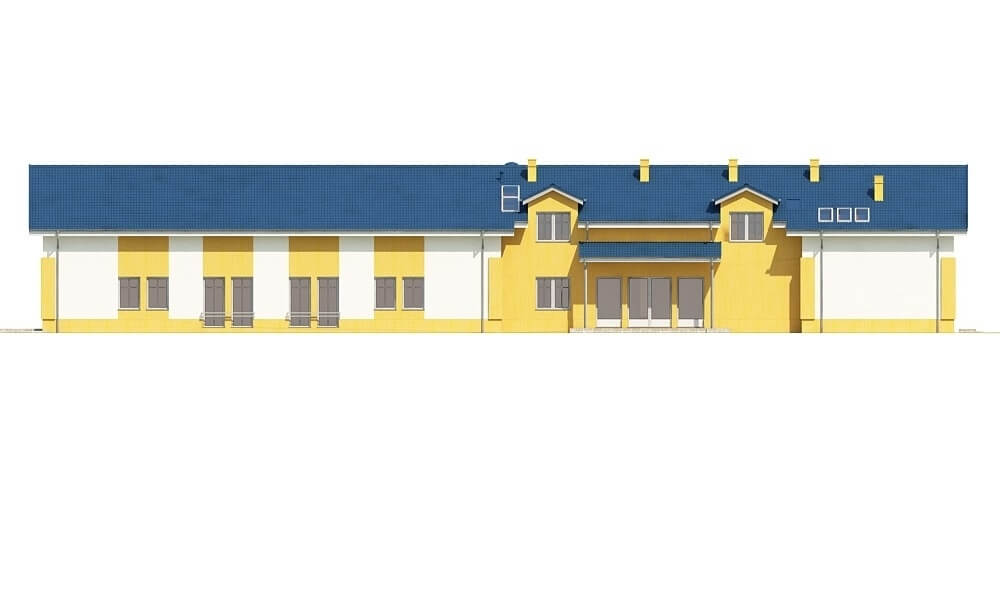

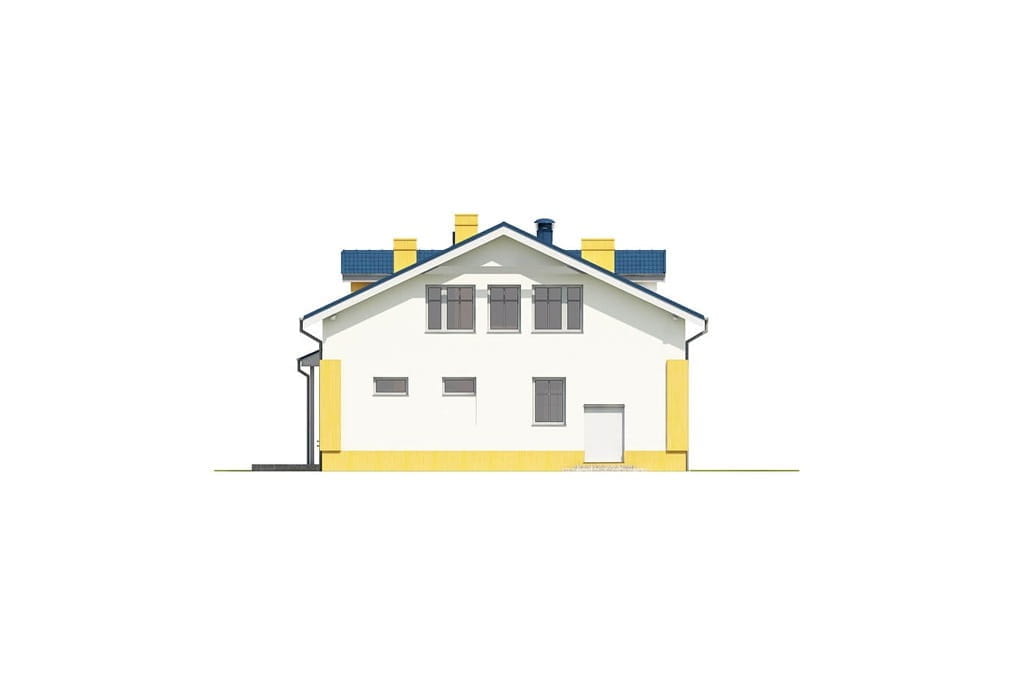

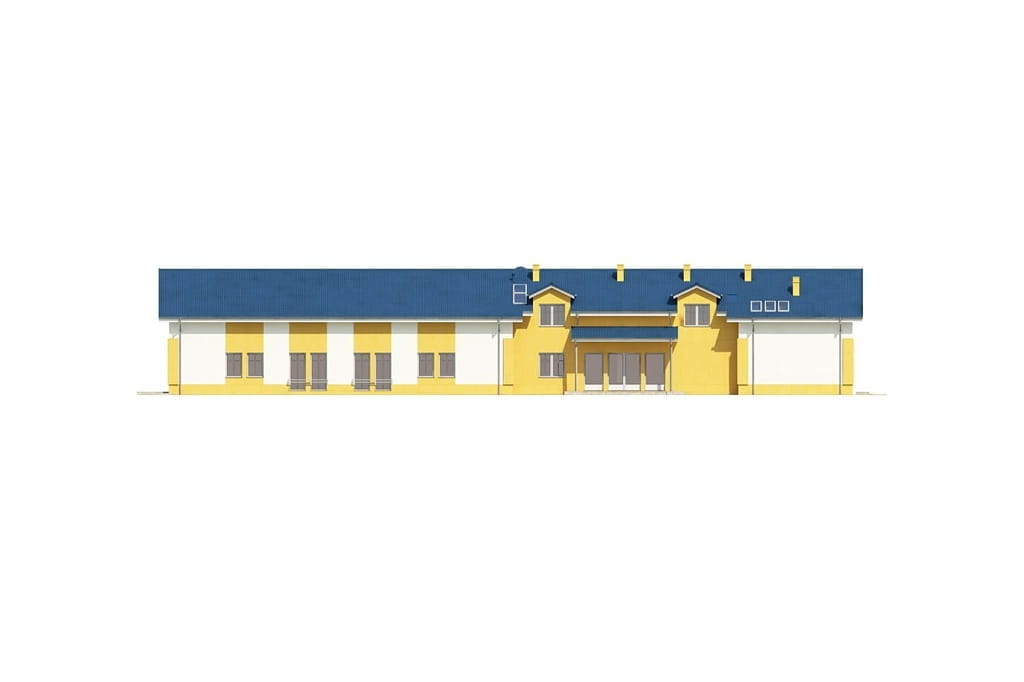

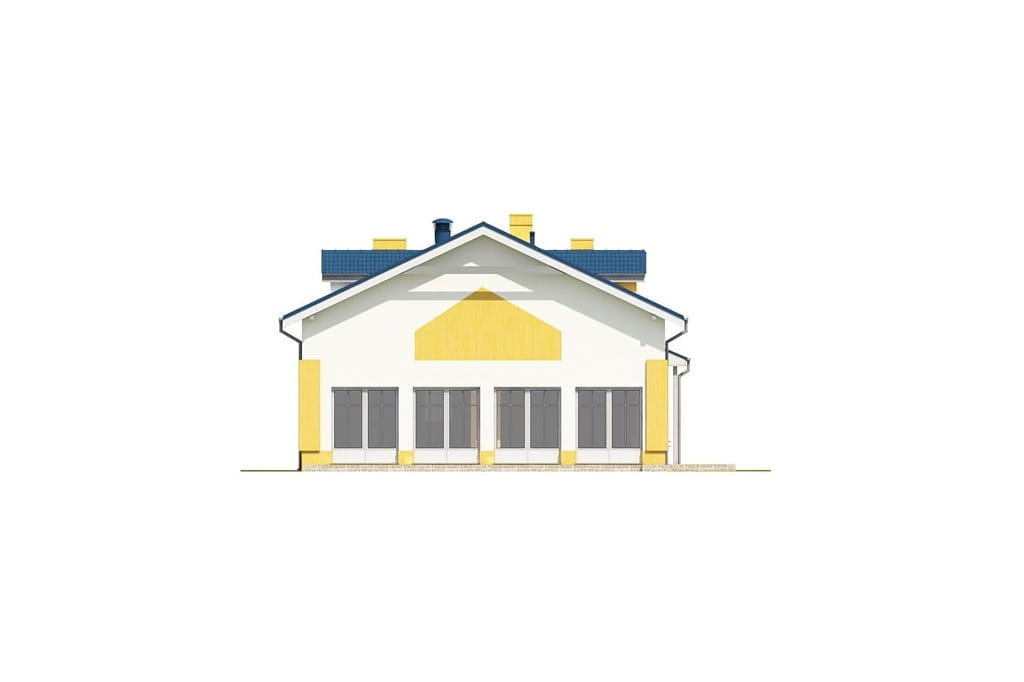

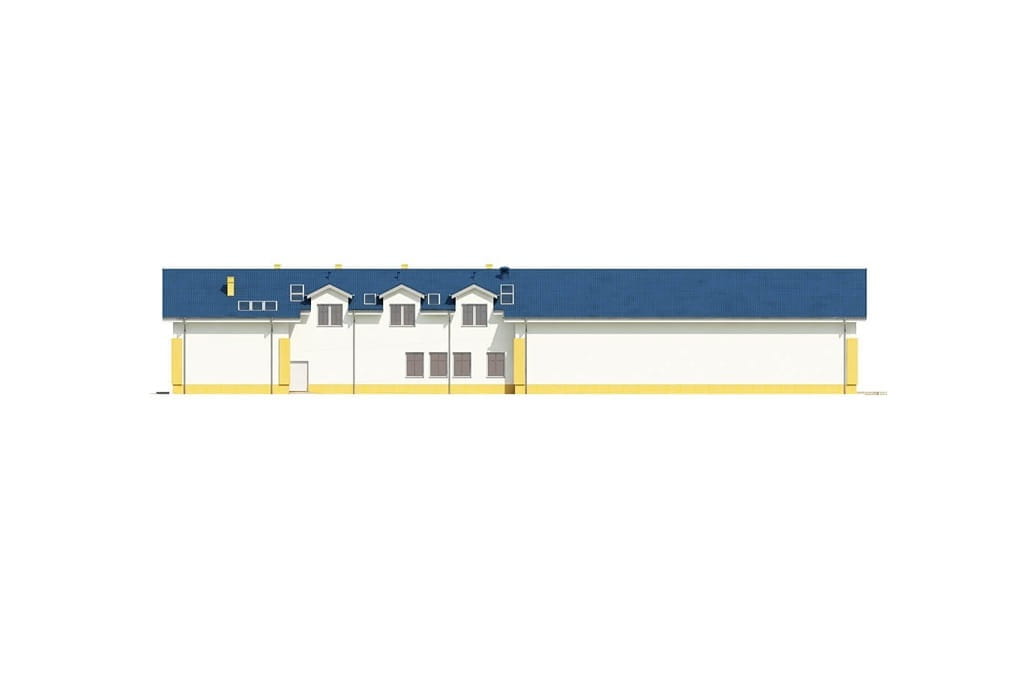

Elewacje
Informacje podstawowe
Technologia: tradycyjna
Ściany zewnętrzne: bloczki Silka 24 cm, styropian 20 cm, tynk zewnętrzny
Strop: żelbetowy
Kąt nachylenia dachu: 25°
Pokrycie dachu: blacha dachówkowa, dach nad salką bankietową wiązarowy
Ogrzewanie: ogrzewanie z własnego źródła ciepła, zaprojektowano kotłownię na paliwo stałe
Wentylacja: mechaniczna z odzyskiem ciepła na sali bankietowej oraz bez odzysku w kuchni i zapleczu kuchennym, w pozostałych pomieszczeniach wentylacja grawitacyjna i wyciągowa
Program: hol z szatnią, WC damskie, WC męskie, WC dla osób niepełnosprawnych, pomieszczenia socjalne dla pracowników, magazyny, kuchnia, zmywalnia, biuro, sala bankietowa dla około 150 gości, 8 pokoi noclegowych 2‑osobowych, łazienka damska z natryskiem, łazienka męska z natryskiem, pomieszczenie gospodarcze.
Koszty budowy sprawdź >>
Architekt: Ewa Ferfecka-Homola, Jaromir Mruk
Projekt ten został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
Zawartość projektu sprawdź szczegóły >>
Łączna zawartość obu projektów architektoniczno - budowlanego oraz projektu technicznego, które można zamówić razem lub osobno:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz, wentylacja mechaniczna)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projekt prefabrykowanej więźby dachowej
- projektowana charakterystyka energetyczna
- zestawienie materiałów budowlanych
- zestawienie elementów więźby dachowej
- zgoda na zmiany w projekcie
Parametry projektu
Ogólne kategorie, do których należy ten projekt
- Powierzchnia użytkowa (m²) 500 - 1000
- Powierzchnia zabudowy (m²) 500 - 1000
- Kąt nachylenia dachu (°) 20 - 25
- Szerokość działki/krótszy bok (m) 18 - 20
- Wysokość budynku (m) 8 - 9
Podstawowe parametry projektu
- Powierzchnia użytkowa (m²) 719.30
- Powierzchnia zabudowy (m²) 615.91
- Szerokość budynku/krótszy bok (m) 13.00
- Długość budynku/dłuższy bok (m) 48.00
- Wysokość budynku (m) 8.81
- Szerokość działki/krótszy bok (m) 20.00
- Kąt nachylenia dachu (°) 25
- Rodzaj dachu dwuspadowy
- Piwnica bez podpiwniczenia
- Garaż bez garażu
- Poddasze poddasze użytkowe
- Liczba sypialni na parterze 0
Uzupełniające parametry projektu
- Rodzaj technologii* tradycyjna
- Strop w budynku* żelbetowy
- Układ dachu kalenicowy
- Pokrycie dachu* blachodachówka
- Kubatura (m³) 4607.38
- Liczba kondygnacji 2
- Rodzaj ogrzewania gazowe
- Wskaźnik energii pierwotnej (kWh/(m²·rok)) 64.88
- Wentylacja* mechaniczna
- Liczba pomieszczeń 43
- Liczba wszystkich pokoi 6-10
- Liczba łazienek (bez WC) 3
Dodatkowe parametry projektu
- Winda w budynku nie
- Przystosowany dla osób niepełnosprawnych tak
- Garaż podziemny nie
- Pomieszczenie socjalne tak
* gwiazdką są oznaczone w parametrach projektu zmiany nieistotne, które nie wymagają przeprojektowania do pozwolenia zamiennego. Do każdego projektu dołączamy bezpłatną zgodę na wprowadzanie zarówno zmian istotnych jak i nieistotnych.
Darmowe dodatki do projektu
- 10 stylowych projektów ogrodzeń
- 10 projektów śmietników
- 5 projektów grilli z funkcją rusztu, kominka i wędzarni
- 6 projektów oczek wodnych
- 6 projektów altan
- 4 projekty huśtawek ogrodowych
- 4 projekty bud dla psów
- 4 projekty szamb o poj. 21,6 m3 / 14,6 m3 / 10 m3 i 6,4 m3
- 2 projekty przydomowej oczyszczalni ścieków. Jeden dla rodziny do 4 osób, drugi dla rodziny do 6 osób
- projekt przydomowej elektrowni wiatrowej
- schemat instalacji fotowoltaicznej
- projekty budek lęgowych dla kilkudziesięciu gatunków ptaków
- zgoda na wszelkie zmiany i adaptacje
