Projekt PROJEKT BUDYNKU USŁUGOWO-MIESZKALNEGO Kod: LK-105
Masz pytania, chcesz zamówić projekt. Zadzwoń do nas!
PN - PT od 8 do 16: 12 414 35 06,
12 414 35 34, 12 410 49 71 /
PN - PT od 16 do 18: 790 625 570

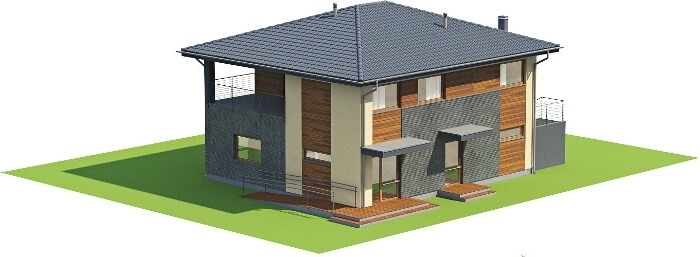

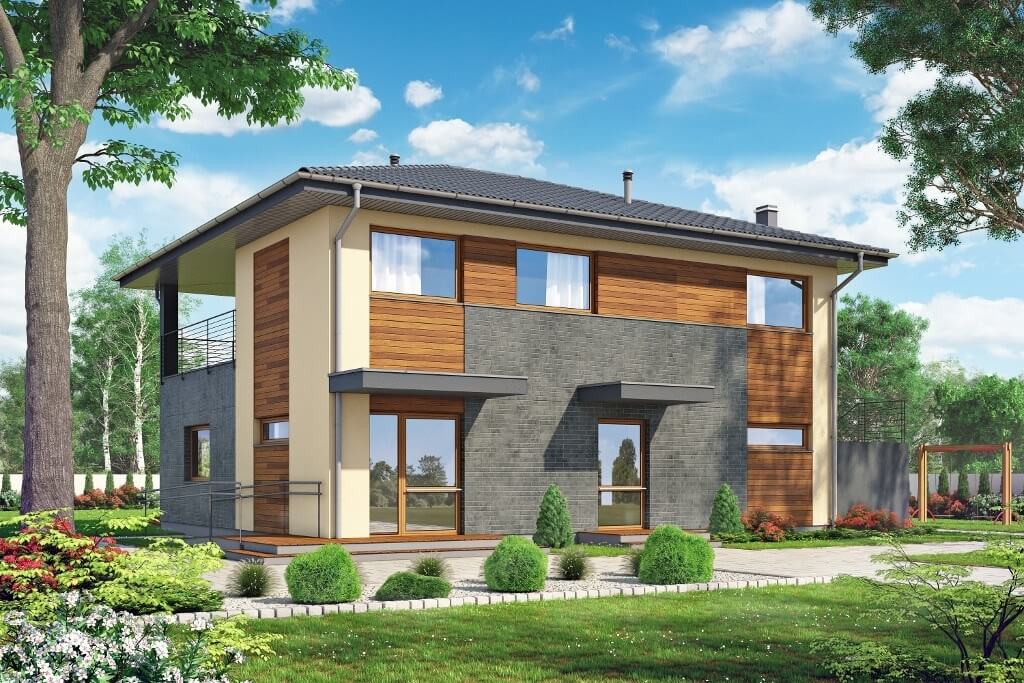

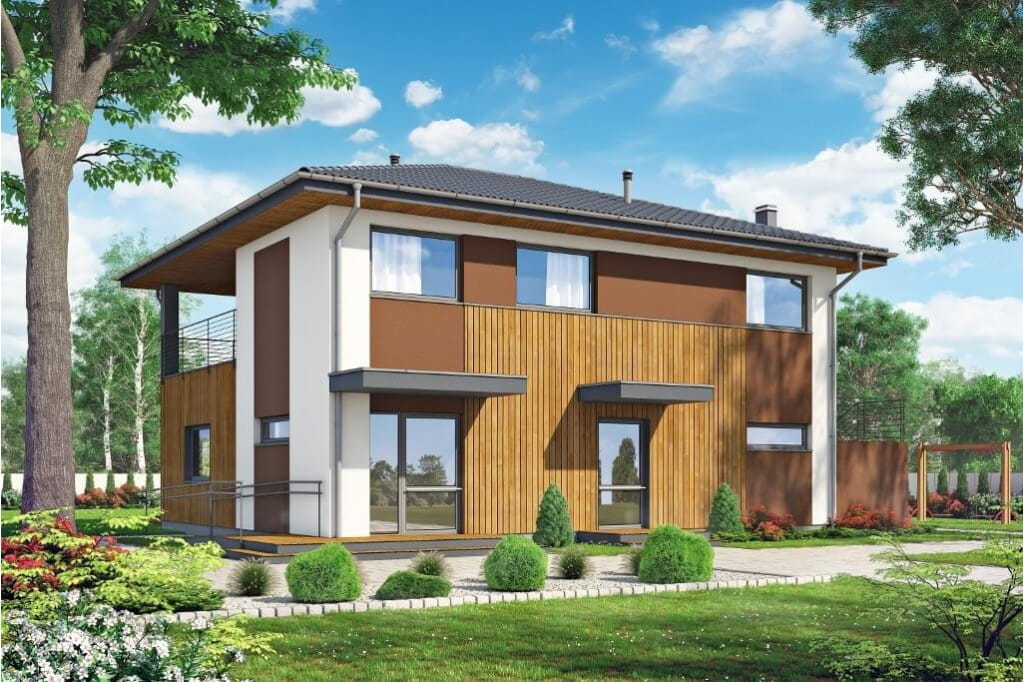

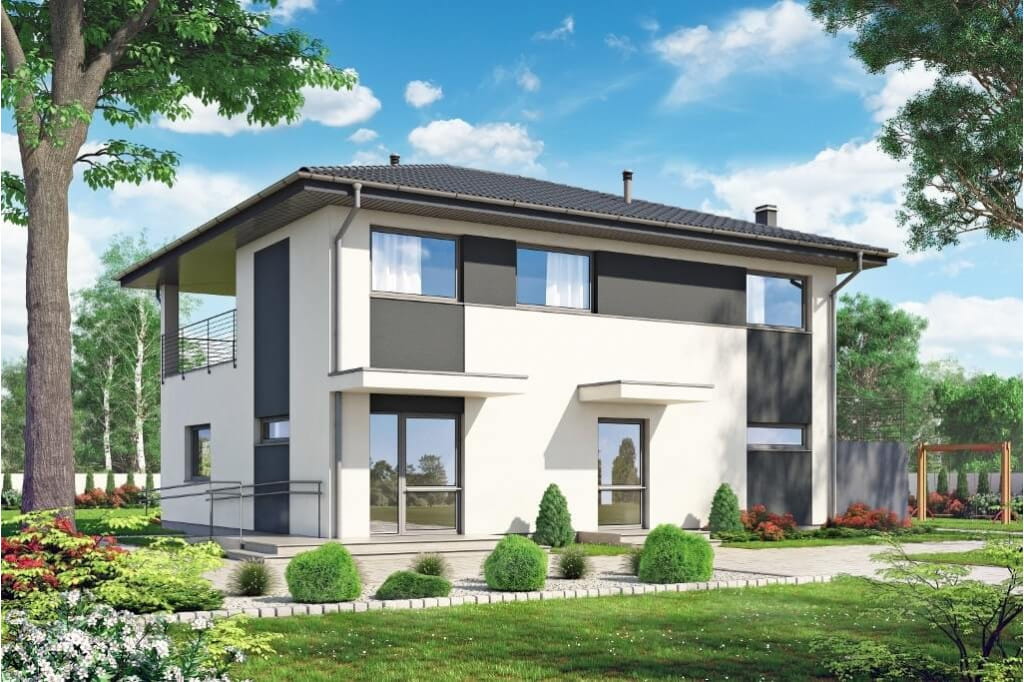

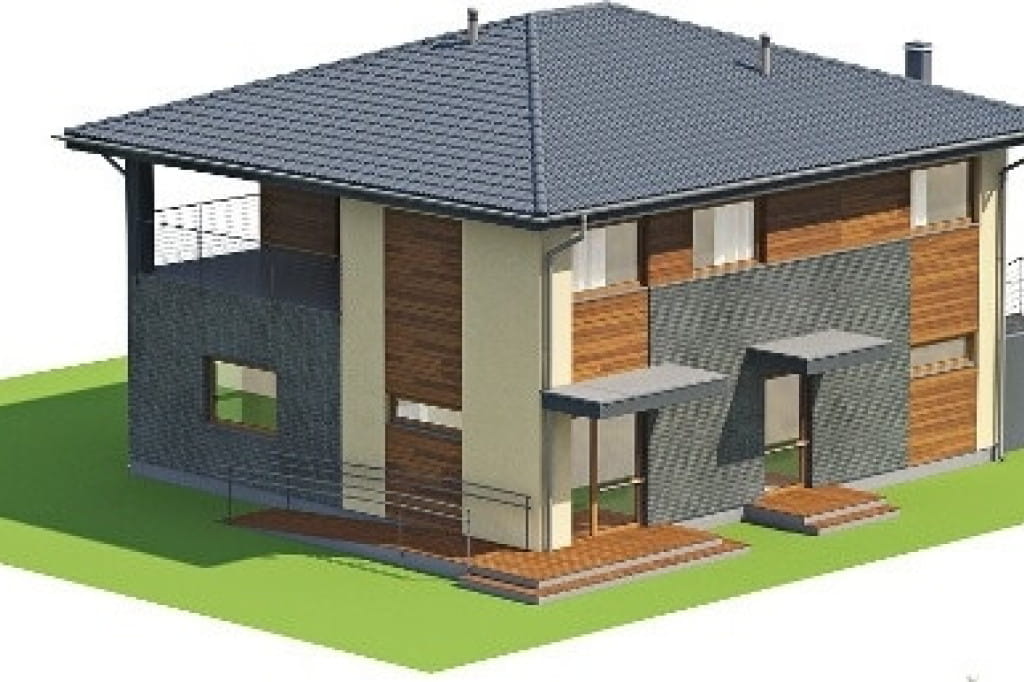

Model

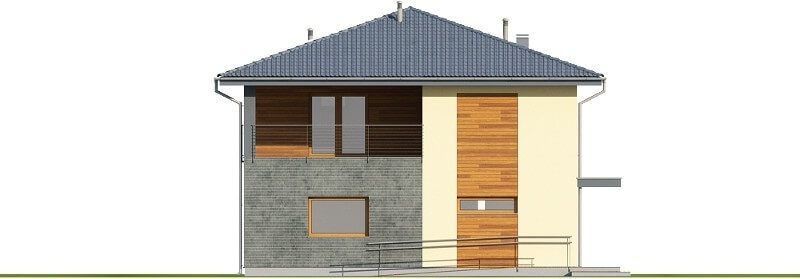

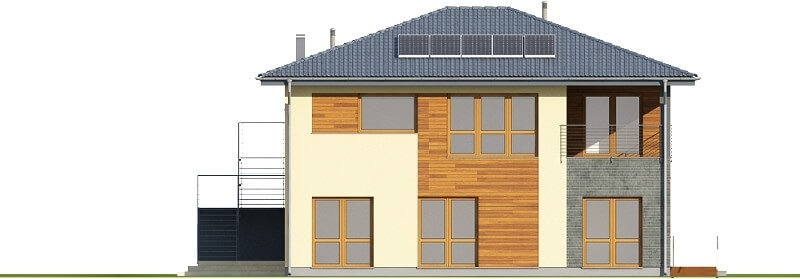

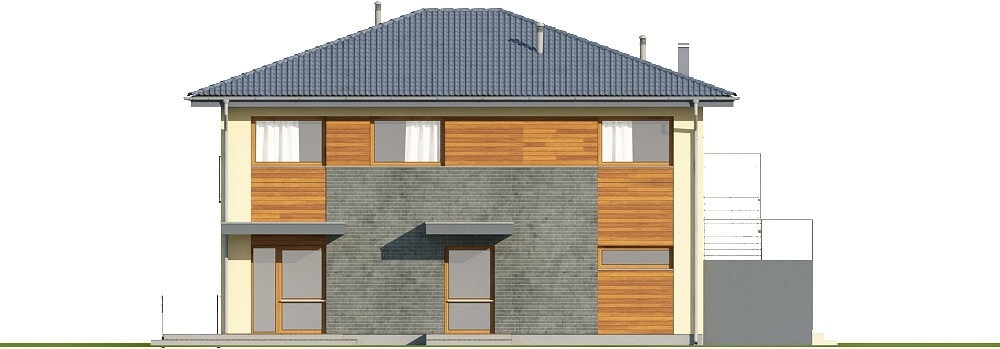

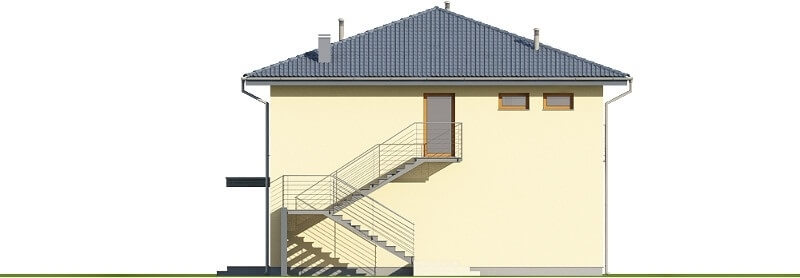

Elewacje

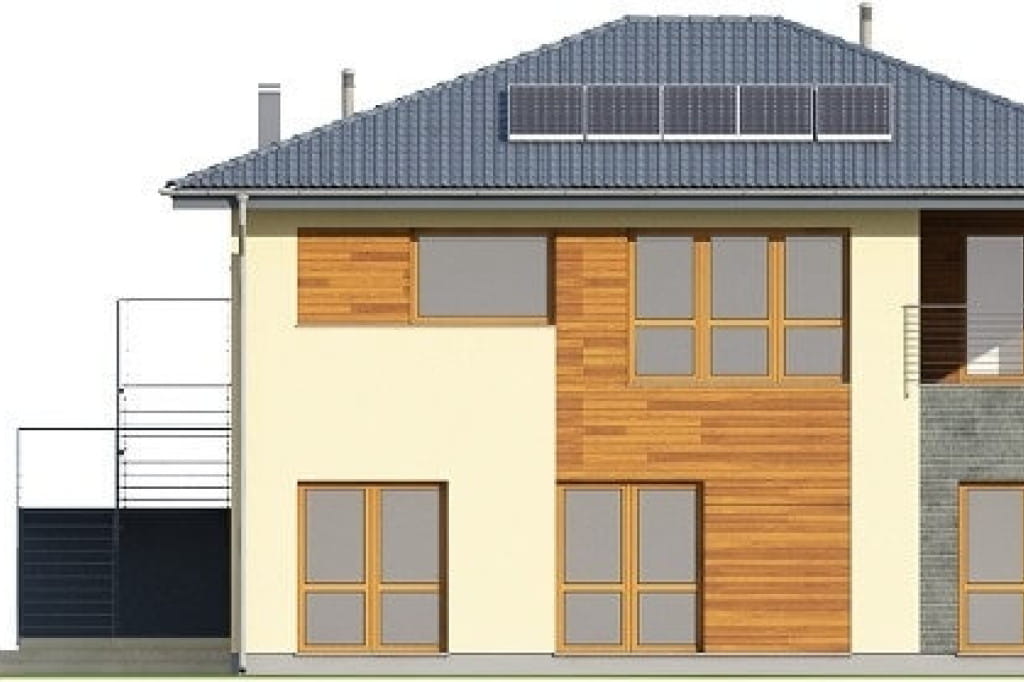

elewacja ogrodowa

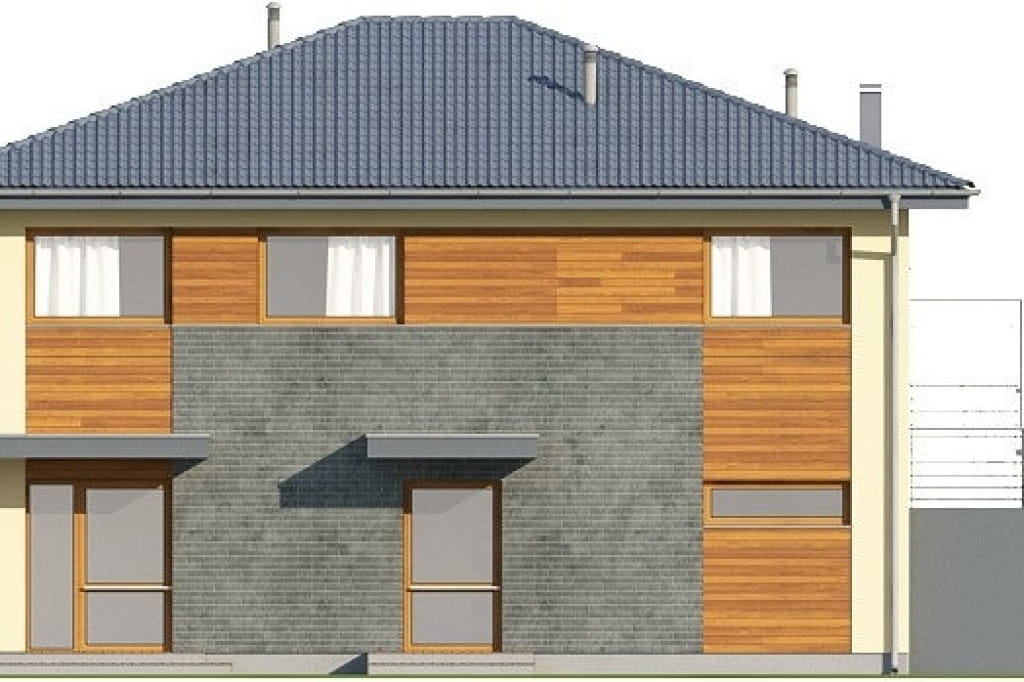

elewacja frontowa

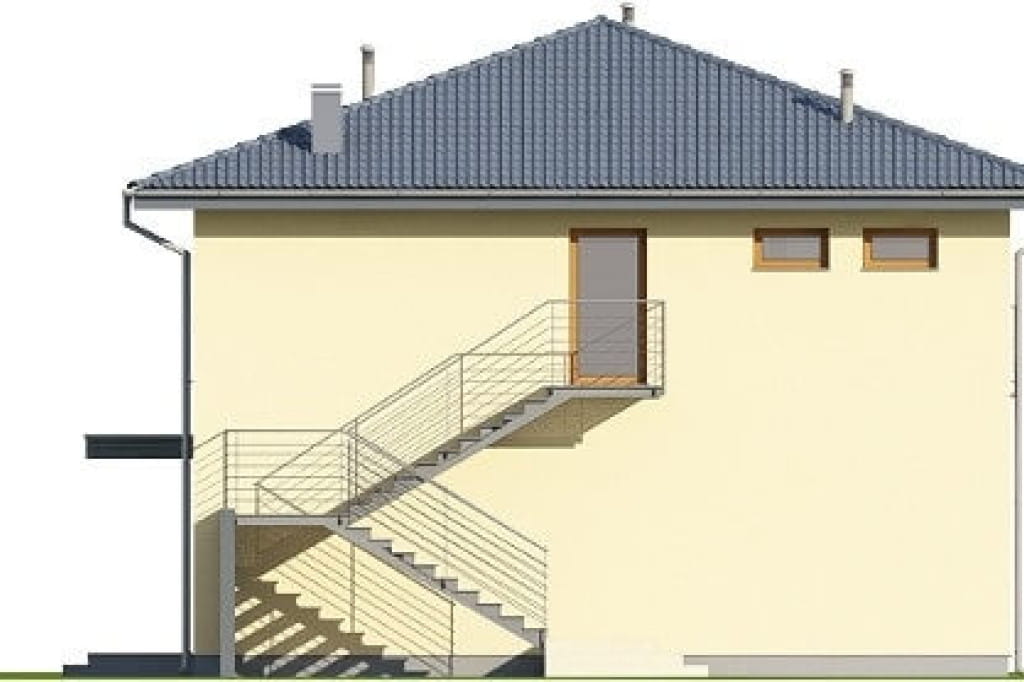

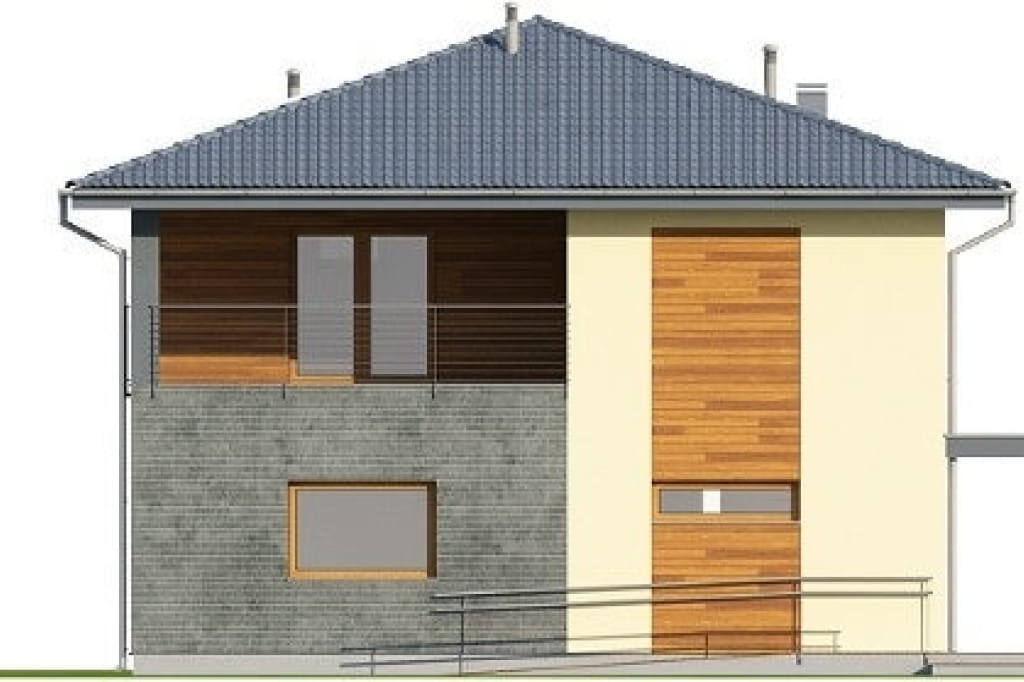

elewacja boczna
elewacja boczna

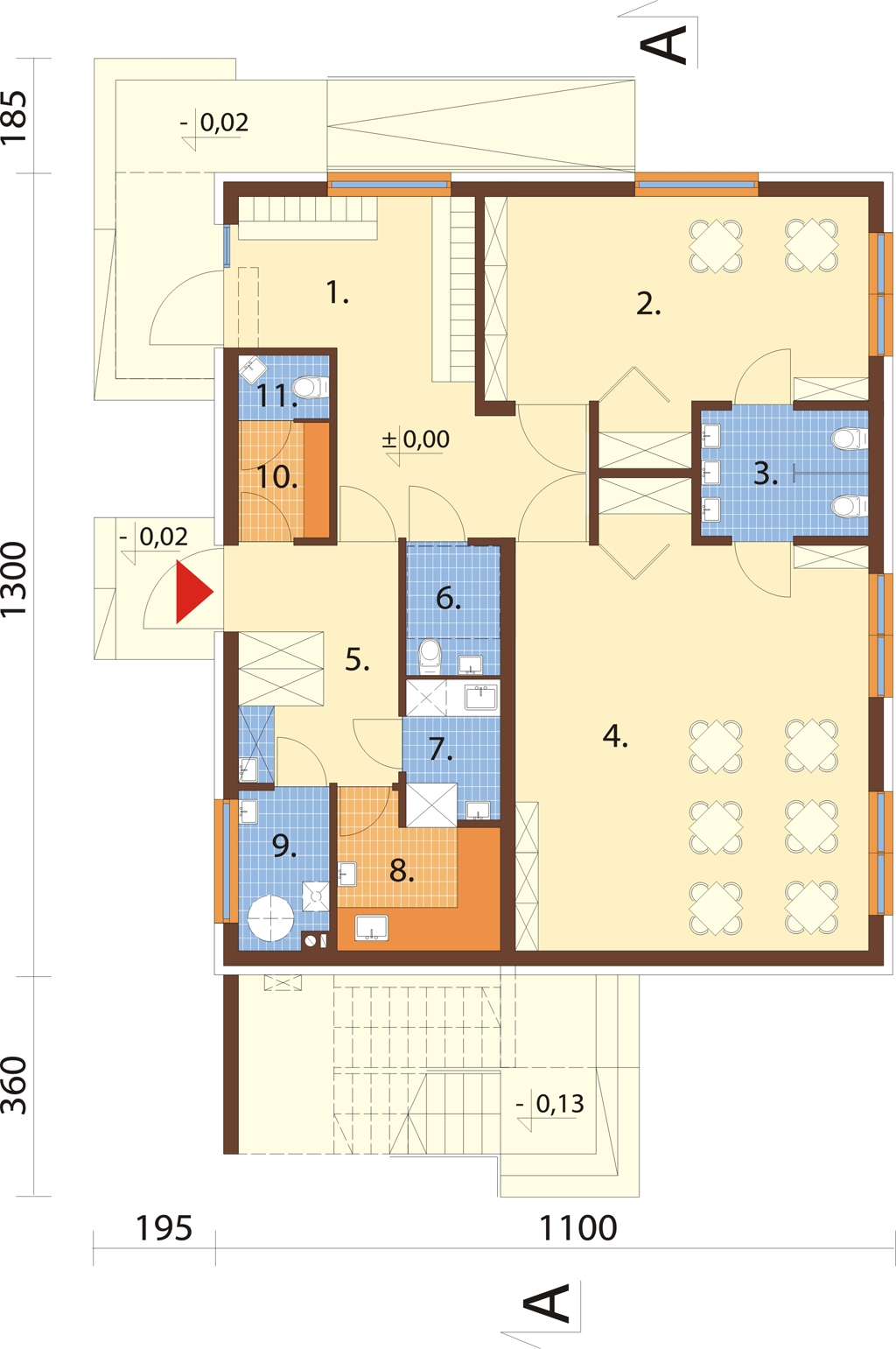

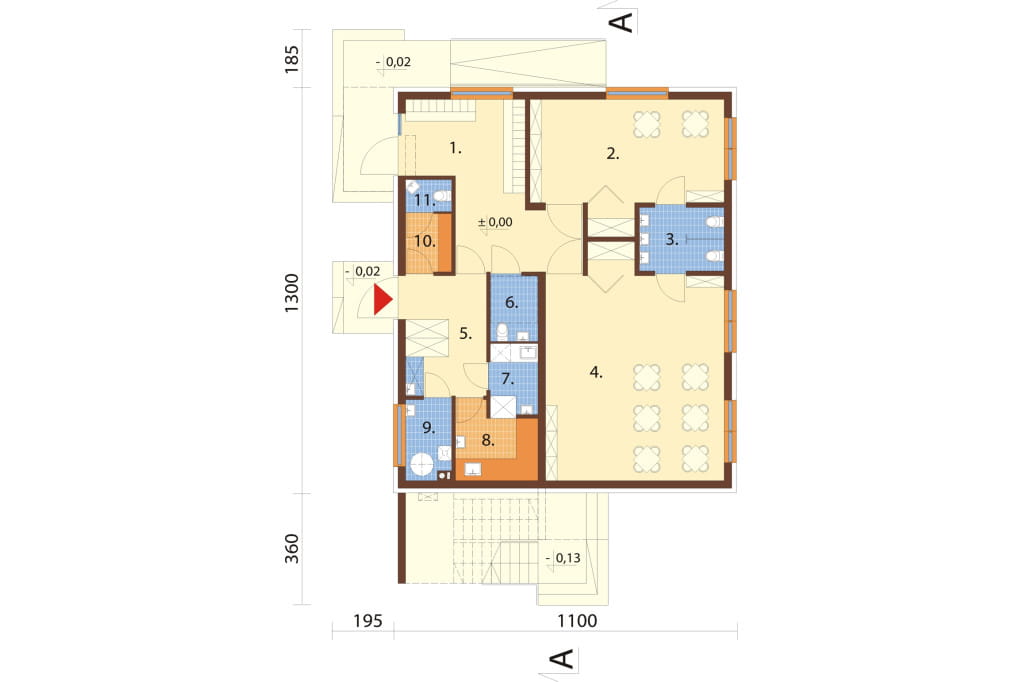

Rzut parteru

RZUT PARTERU 117,35 m2

1. Szatnia  19,97 m2
2. Sala dla dzieci  22,46 m2
3. Łazienka 5,17 m2
4. Sala dla dzieci 39,38 m2
5. Korytarz 10,01 m2
6. WC 3,22 m2
7. Zmywalnia 3,48 m2
8. Przyg. posiłków 5,90 m2
9. Kotłownia 3,48 m2
10. Pokój socjalny 2,76 m2
11. WC 1,52 m2

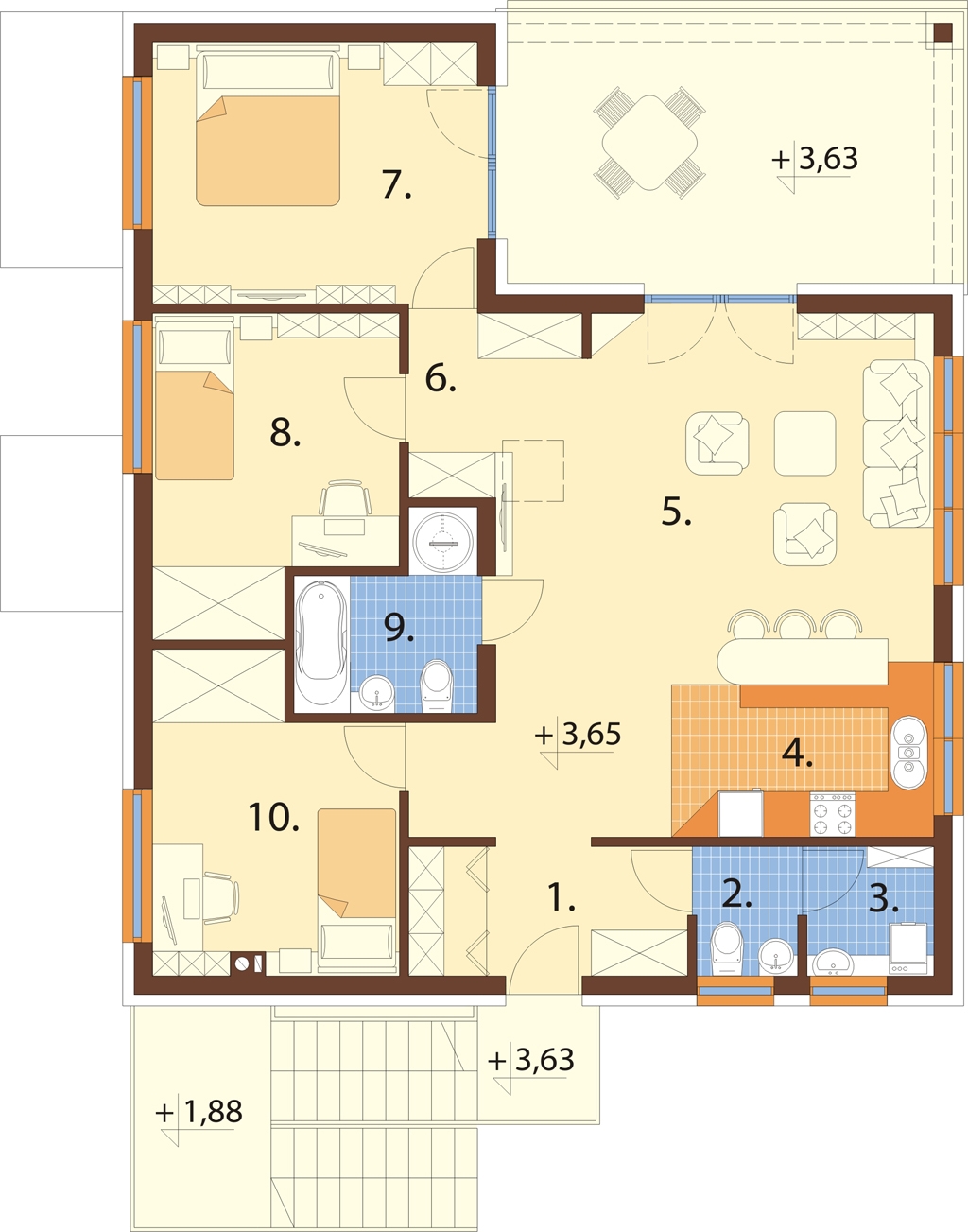

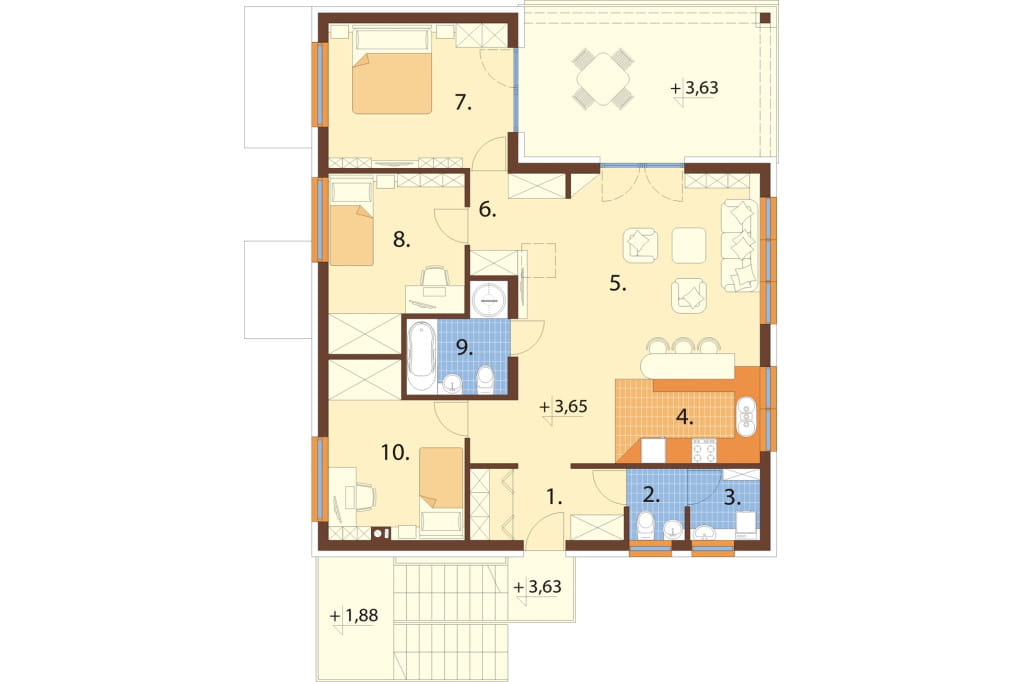

Rzut poddasza

RZUT PIĘTRA  98,62 m2

1. Hall 6,18 m2
2. WC 2,23 m2
3. Pralnia 2,81 m2
4. Aneks kuchenny 6,85 m2
5. Pokój dzienny 34,14 m2
6. Korytarz 2,75 m2
7. Sypialnia 14,57 m2
8. Sypialnia 12,36 m2
9. Łazienka 4,32 m2
10. Sypialnia 12,41 m2

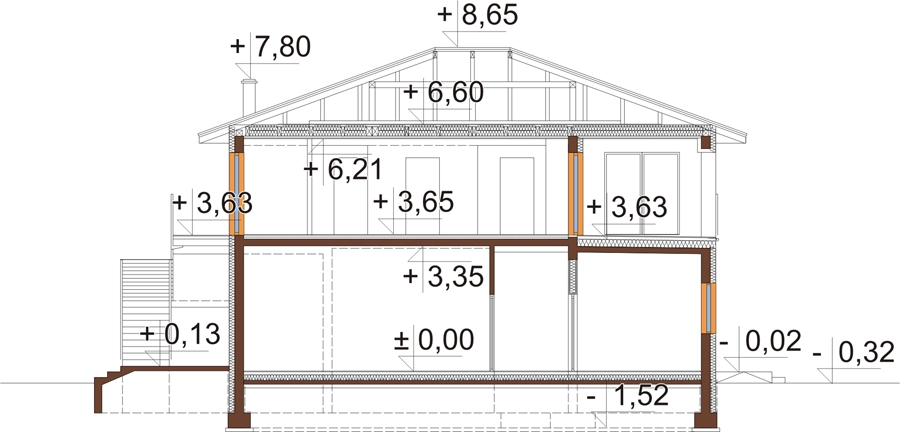

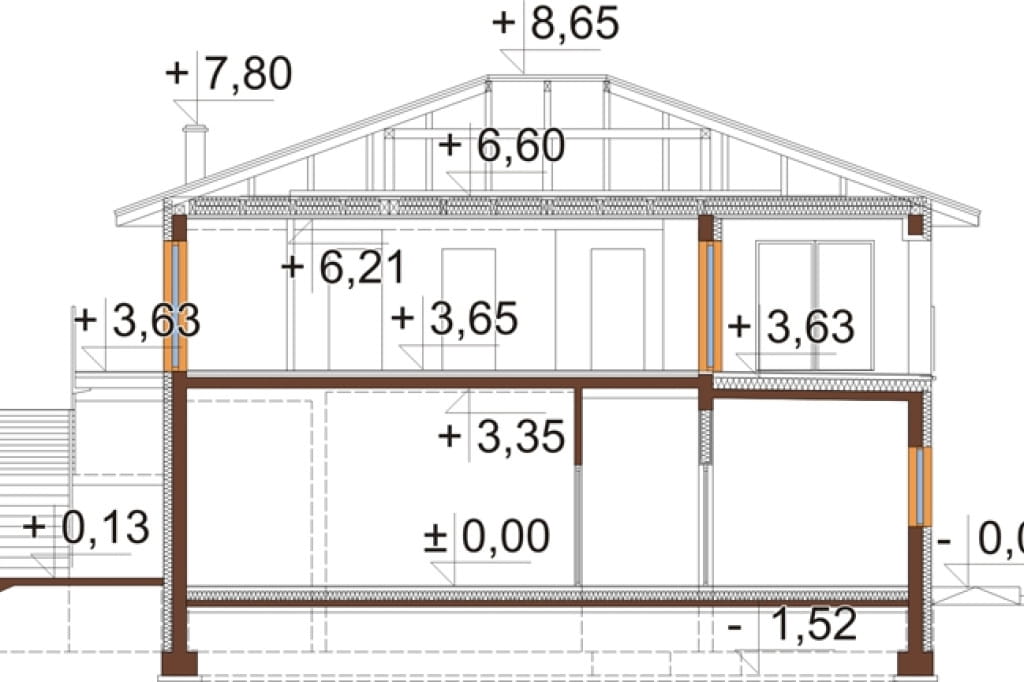

Przekrój



POWIĘKSZ PRZEKRÓJ

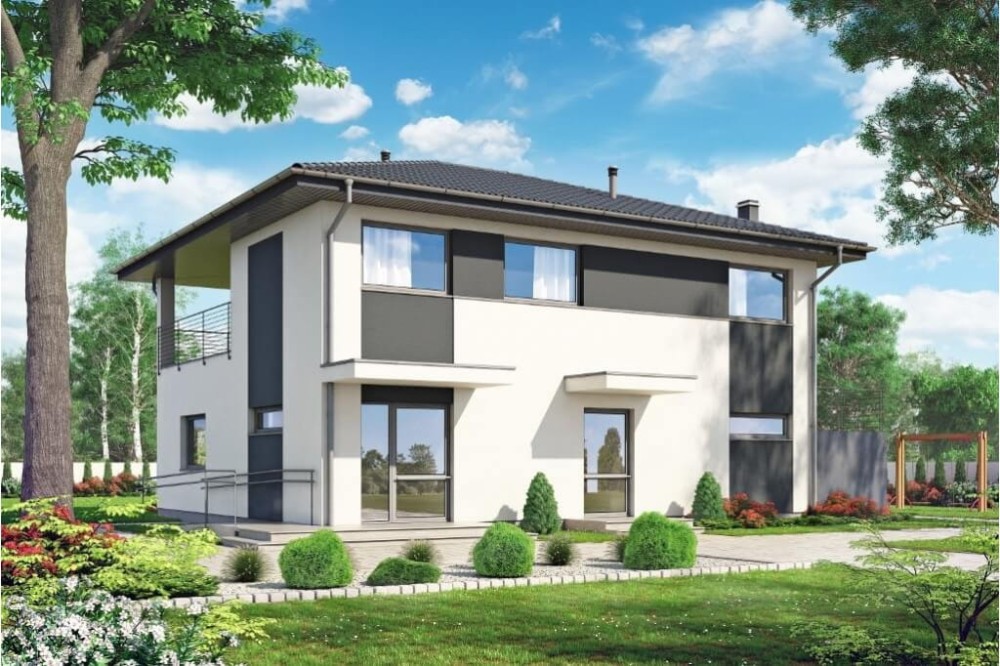

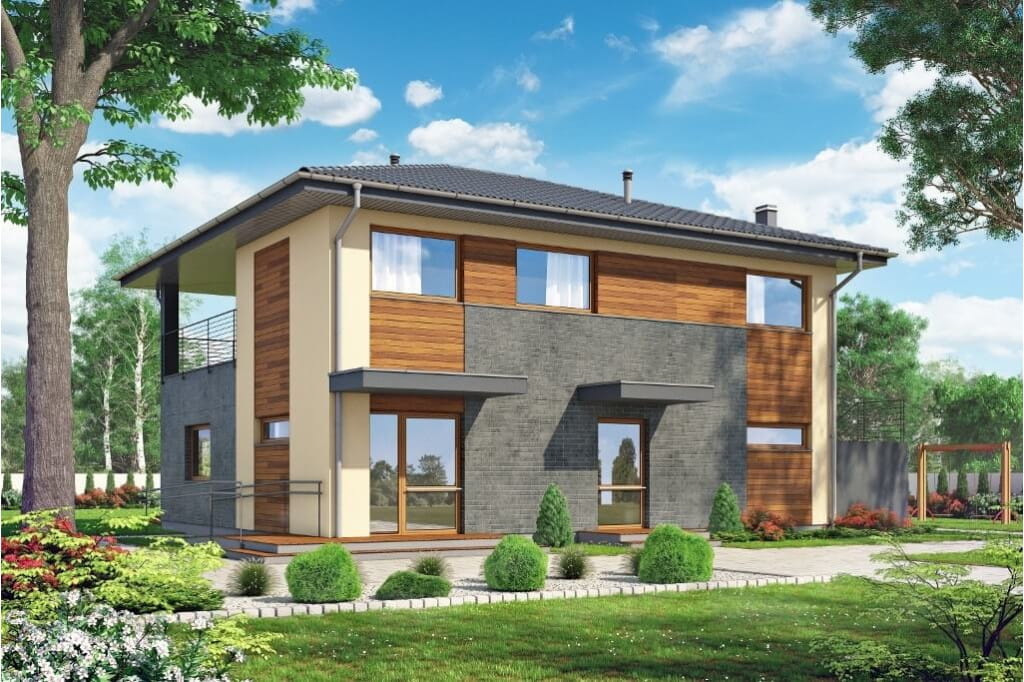

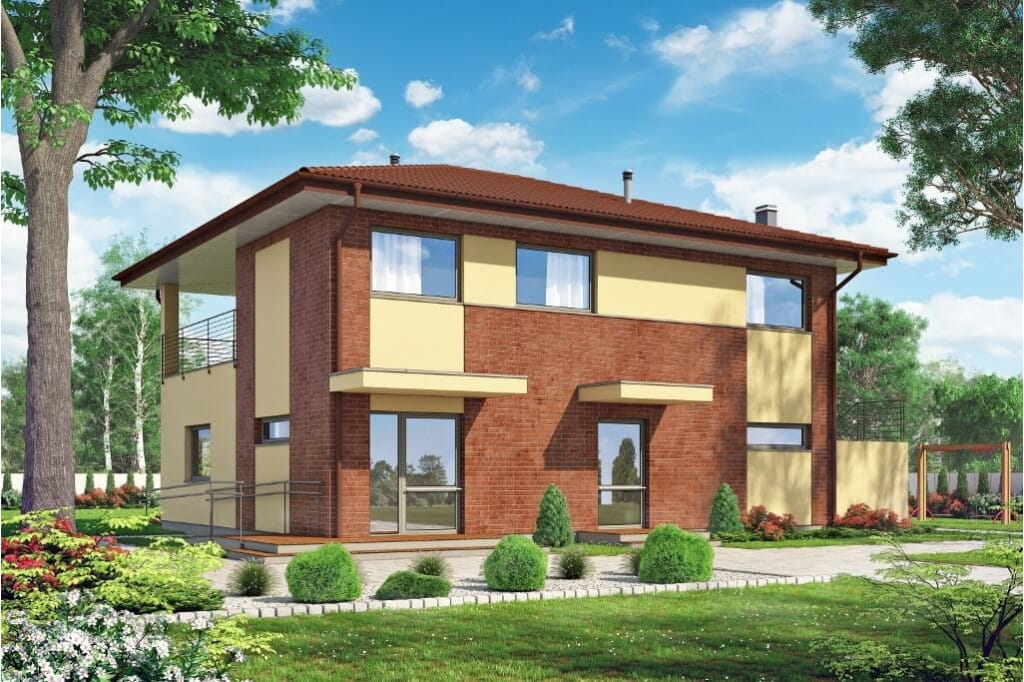

Projekt budynku usługowo-mieszkalnego (przedszkola) LK-105
Budynek piętrowy, usługowo-mieszkalny, bez podpiwniczenia i bez garażu
Technologia: tradycyjna.
Ściany zewnętrzne: pustaki SILKA 24cm, + styropian 15cm + tynk cienkowarstwowy na siatce
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 20°.
Program:
PARTER (PRZEDSZKOLE) : 2 Sale dla 14 i 7 dzieci, pokój socjalny, przygotowalnia posiłków, zmywalnia, szatnia, łazienka, kotłownia, 2 WC.
PODDASZE (mieszkalne): 3 sypialnie, pokój dzienny, aneks kuchenny, pralnia,WC



 Powierzchnia zabudowy: 143.06 m²
Powierzchnia użytkowa: 215.97 m²
Kubatura: 1054.80 m³
Szerokość działki: 19.00 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 21
Kąt nachylenia dachu: 20°
Ilość pokoi: 3
Pokój na parterze: Nie
Wysokość budynku: 8.97 m
Rodzaj ogrzewania: gazowe
Wskaźnik energii pierwotnej: 53.39 kWh/(m²·rok)
Możemy dostosować ten projekt do Twoich potrzeb, napisz co chciałbyś w nim zmienić, przeprojektujemy go tak, aby w pełni odpowiadał Twoim oczekiwaniom Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: mieszkalne z funkcją usługowo-handlową, piętrowe, komercyjne, projekt budynku usługowego, jednorodzinne, przedszkole, projekt przedszkola, projekty przedszkoli, projekt domu, świetlica, placówka wsparcia dziennego dla dziecka
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
CENA 3 EGZ. PROJEKTU 2 400PLN

Uzyskujemy pozwolenia na budowę i wykonujemy adaptacje do konkretnej działki  sprawdź szczegóły >>

Projekt został opracowany zgodnie z normami budowlanymi, w pełnym zakresie wymaganym dla projektów gotowych.
